第四章 梁的内力第一节 工程实际中的受弯杆受弯杆件是工程实际中最常见的一种变形杆，通常把以弯曲为主的杆件称为梁。

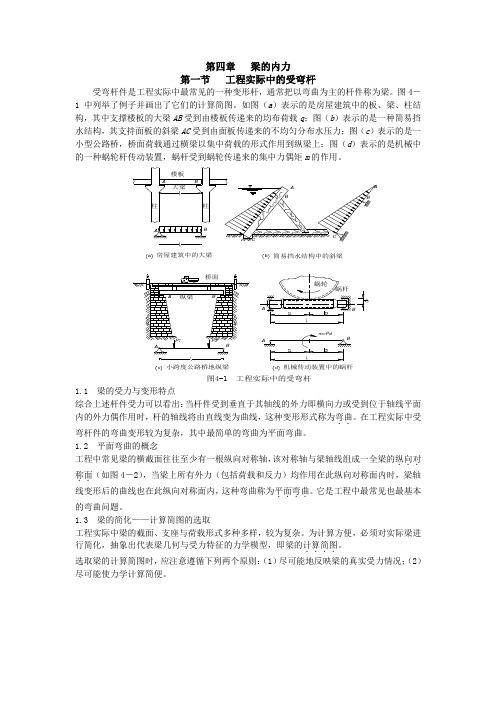

图4－1中列举了例子并画出了它们的计算简图。
如图（a ）表示的是房屋建筑中的板、梁、柱结构，其中支撑楼板的大梁AB 受到由楼板传递来的均布荷载q ；图（b ）表示的是一种简易挡水结构，其支持面板的斜梁AC 受到由面板传递来的不均匀分布水压力；图（c ）表示的是一小型公路桥，桥面荷载通过横梁以集中荷载的形式作用到纵梁上；图（d ）表示的是机械中的一种蜗轮杆传动装置，蜗杆受到蜗轮传递来的集中力偶矩m 的作用。
a房屋建筑中的大梁b简易挡水结构中的斜梁c 小跨度公路桥地纵梁d 机械传动装置中的蜗杆图4-1 工程实际中的受弯杆1.1 梁的受力与变形特点 综合上述杆件受力可以看出：当杆件受到垂直于其轴线的外力即横向力或受到位于轴线平面内的外力偶作用时，杆的轴线将由直线变为曲线，这种变形形式称为弯曲．．。
在工程实际中受弯杆件的弯曲变形较为复杂，其中最简单的弯曲为平面弯曲。
1.2 平面弯曲的概念工程中常见梁的横截面往往至少有一根纵向对称轴，该对称轴与梁轴线组成一全梁的纵向对．．．称面．．（如图4－2），当梁上所有外力（包括荷载和反力）均作用在此纵向对称面内时，梁轴线变形后的曲线也在此纵向对称面内，这种弯曲称为平面弯曲．．．．。
它是工程中最常见也最基本的弯曲问题。
1.3 梁的简化——计算简图的选取工程实际中梁的截面、支座与荷载形式多种多样，较为复杂。
为计算方便，必须对实际梁进行简化，抽象出代表梁几何与受力特征的力学模型，即梁的计算简图．．．．。
选取梁的计算简图时，应注意遵循下列两个原则：（1）尽可能地反映梁的真实受力情况；（2）尽可能使力学计算简便。
图4-2 梁的平面弯曲一般从梁本身、支座及荷载等三方面进行简化：（1）梁本身简化——以轴线代替梁，梁的长度称为跨度；（2）荷载简化——将荷载简化为集中力、线分布力或力偶等；（3）支座简化——主要简化为以下三种典型支座：（a）活动铰支座（或辊轴支座），其构造图及支座简图如图4－3（a）所示。
