高压柜的五防要求
简述高压柜的电气五防
高压柜的电气五防一、引言高压柜是电力系统中用于接收和分配电能的设备之一，保证高压柜的电气安全至关重要。
为此，电气五防成为了高压柜中必不可少的措施。
本文将详细探讨高压柜的电气五防措施，并对其进行全面的分析。
二、电气五防概述高压柜的电气五防是指在高压柜的设计、制造和使用中采取的五项防护措施。
这些措施包括：防触电、防短路、防雷击、防火灾以及防爆炸。
下面将对每一项措施进行详细讨论。
2.1 防触电高压柜中存在高电压设备，一旦发生触电事故将造成严重的后果。
因此，高压柜必须采取措施来保护人员免受电击伤害。
以下是一些常见的防触电措施：•安装绝缘材料：高压柜内的导线、绝缘子等设备需要选择具有良好绝缘性能的材料。
例如，使用绝缘胶带、绝缘管等。
•设置接地系统：通过接地，可以将电流安全地引入地下，减小触电的风险。
•安装电气安全开关：在高压柜中安装电气安全开关能够及时切断电路，避免触电事故的发生。
2.2 防短路短路是指电路中两个或多个相互应连的点之间，导体出现低阻抗或零阻抗的连接，从而导致电路电流过大、设备损坏甚至起火的现象。
为了防止高压柜发生短路，以下是几个常见的防短路措施：•安装过载保护装置：过载保护装置能够在电流超过设定值时切断电路，防止电流过大导致设备故障。
•使用合适的导线：选择合适规格的导线，避免因导线过小导致电流过大。
•设置电气隔离区域：将高压部分与低压部分进行有效隔离，防止因不同电压级设备的短路引起事故。
2.3 防雷击雷击是指在雷电活动中，由于雷电的高电压和强电流作用于高压柜或其附件上，导致设备的损坏或人员伤亡。
为了防止高压柜遭受雷击，以下是一些常见的防雷击措施：•安装避雷装置：在高压柜周围安装避雷针、避雷网等装置，能够将雷电引入地下，保护高压柜免受雷击。
•设置接地装置：通过接地装置，将雷电引入地下，有效地防止雷电通过高压柜产生影响。
•绝缘处理：高压柜的绝缘材料要具备良好的防雷性能，例如使用合适的绝缘胶垫、绝缘油等。
五防

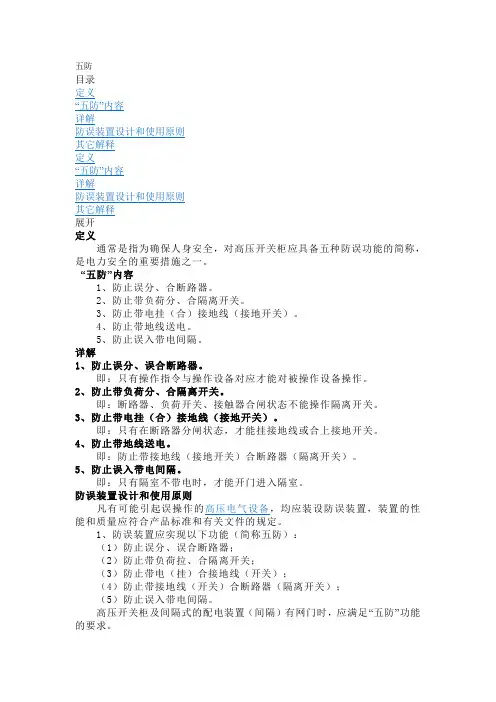

五防目录定义“五防”内容详解防误装置设计和使用原则其它解释定义“五防”内容详解防误装置设计和使用原则其它解释展开定义通常是指为确保人身安全，对高压开关柜应具备五种防误功能的简称，是电力安全的重要措施之一。
“五防”内容1、防止误分、合断路器。
2、防止带负荷分、合隔离开关。
3、防止带电挂（合）接地线（接地开关）。
4、防止带地线送电。
5、防止误入带电间隔。
详解1、防止误分、误合断路器。
即：只有操作指令与操作设备对应才能对被操作设备操作。
2、防止带负荷分、合隔离开关。
即：断路器、负荷开关、接触器合闸状态不能操作隔离开关。
3、防止带电挂（合）接地线（接地开关）。
即：只有在断路器分闸状态，才能挂接地线或合上接地开关。
4、防止带地线送电。
即：防止带接地线（接地开关）合断路器（隔离开关）。
5、防止误入带电间隔。
即：只有隔室不带电时，才能开门进入隔室。
防误装置设计和使用原则凡有可能引起误操作的高压电气设备，均应装设防误装置，装置的性能和质量应符合产品标准和有关文件的规定。
1、防误装置应实现以下功能（简称五防）：（1）防止误分、误合断路器；（2）防止带负荷拉、合隔离开关；（3）防止带电（挂）合接地线（开关）；（4）防止带接地线（开关）合断路器（隔离开关）；（5）防止误入带电间隔。
高压开关柜及间隔式的配电装置（间隔）有网门时，应满足“五防”功能的要求。
2、新订购的高压开关设备，必须具有性能和质量符合要求的防误装置，对不符合要求的不得订货3、新设计的发、变电工程中采用防误装置和操作程序，应经运行部门审查。
4、新设计的发、变电工程中采用的防误装置，应做到与主设备同时投运。
5、在设计、制造及选用防误装置时，应考虑以下原则：（1）防误装置的结构应简单、可靠，操作维护方便，尽可能不增加正常操作和事故处理的复杂性。
（2）电磁锁应采用间隙式原理，锁栓能自动复位。
（3）成套的高压开关设备用防误装置，应优先选用机械联锁。
（4）防误装置应有专用工具（钥匙）进行解锁。
高压开关柜“五防”
高压开关柜“五防”1、何为电气五防：1）防止误合、误分断路器（断路器带有合闸闭锁，操作指令与相应设备对应才能操作设备）；2）防止带负荷拉合隔离开关、隔离触头（断路器工作运行状态，不能拉出隔离开关）；3）防止带电误合接地开关（断路器工作运行状态，不能操作接地开关）；4）防止接地开关在合闸位置关合断路器（接地开关合闸位置，手车不能摇到工作位置）；5）防止误入带电间隔（隔室带电时，柜门打不开）。
2、操作员如何在6KV高压开关操作时实现五防操作员必须具备相关的专业知识，依据操作票唱票按票操作操作且必须有监护人监护；高压开关柜也拥有很多设计为操作人员提供判断依据和防止操作员误操作。
这些设计一般分为两种：1）高压开关柜上的双重编号和带电显示装置：仅作为提示性装置。
此装置可以为操作员在操作时提供判断依据，防止误操作的发生。
2）机械程序锁：联锁方法简单、可靠、直接、有效,特别适合多台柜之间的联锁。
此联锁可以在操作员操作时对操作安全提供五防保护。
1）各种编号标志以及开关柜上的带电显示装置1、高压开关柜上都贴有此高压开关的双重编号，操作人和监护人在操作前必须核对高压开关是否与操作对象向对应。
2、高压开关柜上设计有状态显示装置以及带电显示装置，操作人员必须以此判断开关柜的实际状态，并依据五防原则判断可否进行操作。
2）高压开关柜中所设计的五防一般联锁方法及其优缺点：1-机械联锁：联锁方法简单、可靠、直接、有效,一般用于高压开关柜断路器-隔离开关-接地开关-柜门之间的联锁,应优先采用。
但柜与柜之间的联锁很难实现。
2-电气联锁：联锁方法容易实现,联锁功能可以做的很完善,但如果辅助开关、继电器等电器接点切换不灵或粘连则会造成联锁功能丧失或紊乱。
这种联锁方法一般作为机械联锁的辅助手段,实现双重联锁。
3-电磁锁：联锁方法简单、有效,但有一定局限性,一般用于柜门闭锁。
万能解锁钥匙必须严格管理和慎用。
4-微机闭锁：软件设计完善,防误功能齐全,但成本较高。
开关五防
五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。
高压开关柜的五防为: 1、防止带负荷分、合隔离开关。
（断路器、负荷开关、接触器合闸状态不能操作隔离开关。
）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电间隔。
（只有隔室不带电时，才能开门进入隔室）变配电室的“五防”即防火、防水、防雷、防雪、防小动物。
“一通”即保持通风良好。
电气“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。
防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
“五防”的概念电力系统中的五防是指: ①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带地线送电,也就是防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
高压开关柜“五防”功能
4、高压开关柜内的真空断路器在工作位置合闸运行时，合接地刀 无法投入。(防止带电合接地线)
5、高压开关柜内的真空断路器在工作位置合闸运行时，开关合闸 架构锁住前进丝杆，无法退出小车断路器的工作位置。(防止带负 荷拉刀闸)
三、操作前的准备工作：
• 1、根据操作任务填写标准操作票； • 2、核对运行方式，确保标准操作票使用正确； • 3、做好相应的准备工作； • 4、模拟操作。模拟操作中发生异常，应立即停止操作。查明原 因，处理完毕后，重新开始模拟操作； • 5、参加操作的人员必须将手机等与外界联系的通讯工具放在运 行值班室，可以使用专用通讯工具（不能与外界联系），进入保 护室内的操作禁止使用无线通讯设备。 • 6、认真进行安全双述，做到对整个操作过程心中有数。
• 4、要定期组织运行人员开展操作票填写的培训和考试；所有运行人员必须学会正确使用安 全工器具和防护用品。
Байду номын сангаас
• 5、电气倒闸操作最少由两人进行。严禁无监护操作，严禁一组人员同时进行两项操作任务， 严禁在操作过程中进行其他的检查、巡视等工作。 • 6、监护人必须由高一级岗位或对系统设备熟悉经验丰富的人员担任，严禁监护人参与操作。 • 7、涉及热力，机械停、送电的操作，严禁口头、电话联系，严禁约时停送电。 • 8、万用表、绝缘摇表、高低压验电器在使用之前必须验证其完好无损；高、低压验电器使 用前不仅要验证其声、光指示正常，还必须在相应电压等级带电部位验证其状况良好。万 用表、绝缘摇表的极线应有明显的颜色区分。
五、防止电气误操作的运行管理
• 1、 正常运行方式的电气倒闸操作必须使用标准操作票；非正常运行方式下进行的电气倒闸 操作，监护人、值班负责人等要认真审核操作票，防止因操作票填写的疏漏而引发误操作。 • 2、进行电气倒闸操作的运行人员，必须经过《电力安全工作规程》（发电厂和变电所部 分） 、本单位防误装置原理及使用的培训，并经考试合格。 • 3、设备、系统或装置发生变化后，必须及时修订相关的运行规程、标准操作票、工作票， 并对相关运行人员进行重新培训和考核。
高压开关柜五防及停送电操作流程
高压开关柜五防及停送电操作流程一、概述高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室。
分别是：母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为隔离手、计量手车、断路器手车、PT车、接地手车等，同参数规格的手车可以自由互换。
手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。
二、高压开关柜“五防”高压开关柜有安全可靠的连锁装置，能满足五防要求：1、防止误分合断路器。
断路器手车必须处于工作位置或试验位置时，断路器才能进行合闸、分闸操作。
2、防止带负荷移动断路器手车。
断路器手车只有在断路器处于分闸状态下才能进行拉出或推入，且在断路器合闸后，手车无法移动,防止了带负荷误拉、推断路器。
3、防止带电合接地开关.断路器手车必须处于试验位置时，接地开关才能进行合闸操作。
4 、防止带接地开关送电。
接地开关必须处于分闸位置时，断路器手车才能推入工作位置，进行合闸操作。
5 、防止误入带电间隔。
接地开关处在分闸位置时,下门及后门都无法打开，没有接地开关的开关柜，装有电磁锁,防止了误入带电间隔。
三、进线柜送电操作流程序1、关闭所有柜门及后封板，并锁好.（接地开关处于合位时方可关出线柜下门)2、推转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位, (推断路器时需把断路器手车地盘上两推拉把手往中间压,同时用力往前推，即往柜内推,断路器到达试验位置后，放开推拉把手，把手应自动复位。
）手动插上航空插,关上手车室门并锁好。
3、观察上柜门各仪表、信号指示是否正常.(正常时，保护装置电源灯、手车试验位置灯、断路器分闸指示灯和储能指示灯亮并且指示正确，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上,如已合上各指示灯仍不亮，则需检修控制回路.）4、将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空二次插头被锁定,同时手车工作位置灯亮,手车试验位置灯灭。
高压柜五防设备检查标准
高压柜五防设备检查标准高压配电柜五防是什么1、防止带负荷合闸：高压配电柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
2、防止带接地线合闸：高压配电柜内的接地刀在合位时，小车断路器无法进合闸。
3、防止误入带电间隔：高压配电柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
4、防止带电挂接地线：高压配电柜内的真空断路器在工作时合闸，合接地刀无法投入。
5、防止带负荷拉刀闸：高压配电柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
高压配电柜有哪些标准高压配电柜的相关标准：SJ/T 31401-1994|高压开关柜完好要求和检查评定方法DL/T 791-2001|户内交流充气式开关柜选用导则DL 404-1991|户内交流高压开关柜订货技术条件DL/T 404-1997|户内交流高压开关柜订货技术条件DL/T 539-1993|户内交流高压开关柜和元部件凝露及污秽试验技术条件TB/T 2010-1987|27.5kV交流电气化铁道开关柜技术条件DL/T 404-2005|户内交流高压开关柜订货技术条件用途：1.KYN-10户内交流金属铠装移开式开关设备(以下简称手车式柜)手车柜适用于交流50Hz额定电压3―10KV中心点不接地的单母线及单母线分段系统的户内成套配电装置,供各类型发电厂,变电站及工矿企业作为接受和分配网络电能对电路实行控制保护监测。
2.KYN-(F-C)型户内铠装双层移动开式交流金属封闭开关设备系3.6——12kV三相交流50Hz,单母线及单母线分段系统的户内成套开关设备,主要作为发电厂,变电所,冶金,造纸,石化,纺织及工矿企业的高压配电装置,可用于电动机,变压器和电容器的控制与保护。
3.KYN-12/1250-31.5户内铠装移开式交流金属封闭开关设备称开关,系3.6-12KV,三相交流50Hz单母线及单母线分段系统的成套配电装置.主要用于发电厂,中小型发电机送电,工矿企事业配电以及电业系统的二次变电所的受电,送电及大型高压电动机起动等,实行控制保护,监测之用.本开关柜满足IEC298,GB3906等标准要求。
10kv高压开关柜“五防”功能
10kv高压开关柜“五防”功能高压开关柜的“五防”装置一般可分为机械、电气和综合三类“五防”包括：防止带负荷分、合隔离开关（隔离插头）；防止误分、误合断路器；防止接地开关处在闭合位置时合断路器；防止在带电时误合接地开关；防止误入带电间，以上五项防止电气误操作的内容，简称“五防”是确保设备和人身安全、防止误操作的重要措施。
1、手车式断路器的“五防”联锁：高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。
手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁1)只有当手车在处于试验位置时才能插拔二次插头。
2)手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，（二次插头被锁定）不能拔开二次插头。
3）电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。
当需要进线检修时；为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。
4）手车式断路器；断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离（带负荷拉隔离刀闸）。
5）当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能进行接地刀闸的操作。
当接地刀闸合上时接地开关操作轴上的联锁机构闭锁装置阻止断路器底盘进车，只有将接地刀闸拉开解除与断路器闭锁后，断路器小车才能进车至工作位置，这是为了防止接地刀闸在合位而误合接地刀闸，（防止带电合接地刀闸）和（装挂接地线）。
6）如果断路器在试验位置已经合闸，此时进车机构已被合闸机构锁住无法摇动手车前进，只有断路器分闸才能解除进车机构的锁定，才能进车至工作位置；这是为了防止断路器手车插接触头带负荷进行连接（带负荷合隔离刀闸）。
