继电保护安全操作规程
继电保护及安全自动装置运行规程
适用范围
国家电力公司华中电力调度通 信中心（以下简称网调）调 度管辖设备（以下简称网调 直调设备）的继电保护及安 全自动装置（以下简称保护 装置）的运行管理和操作， 均按本规程执行。
State Power Central Company
适用人员
本规程适用于网调调 度运行人员、直调厂 站运行值班人员及有 关运行、维护、管理 人员。
运行时，正常方式下，每条母线上至
少应有一台变压器中性点直接接地运
行。
State Power Central Company
500kV厂、站变压器接地方式的 确定原则
只有一台变压器，中性点应直接接地运 行。 有两台变压器，则两台变压器均直接接 地，或两台均经小电抗接地运行。 有三台及以上的变压器，变压器直接接 地，或直接接地和经小电抗器接地组 合运行。
凡带有交流电压回路的保护装置，在任何情 况下不得失去电压。当电压回路断线或失 压时，应按现场运行操作规程退出可能误 动的保护装置，并迅速恢复电压互感器电 压，投入相应保护。可能误动的保护如下：
➢各种形式的距离保护装置（包括高频距 离保护装置及方向高频保护装置）。
➢低电压保护及低电压闭锁电流保护装置 和低电压控制元件。
State Power Central Company
保护定值通知单管理规定(3)
因新、扩建工程使局部系统有较多保护需要 更改定值时，基层局、厂继电保护部门应 在规定期限内，按所要求的顺序更改完毕， 以保证各级保护相互配合。
State Power Central Company
直调厂站值班运行人员职责(2)
保护装置在更改定值后或新设备保护装置投入运行 前，必须与网调值班调度员进行定值通知单的核 对，并对现场定值进行核对，无误后方可投入运 行。

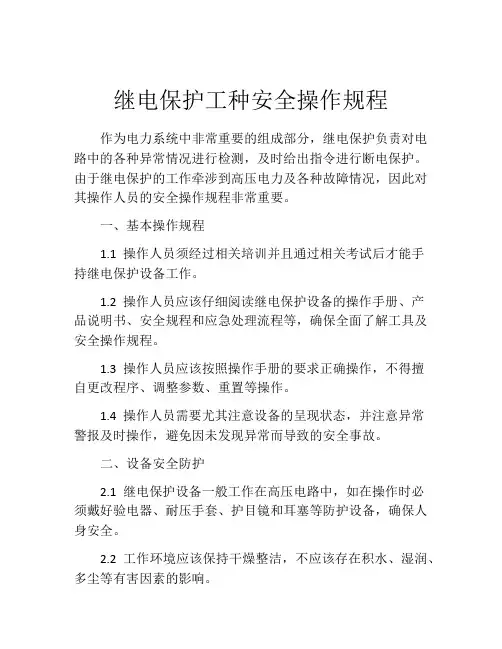

继电保护工种安全操作规程
继电保护工种安全操作规程作为电力系统中非常重要的组成部分，继电保护负责对电路中的各种异常情况进行检测，及时给出指令进行断电保护。
由于继电保护的工作牵涉到高压电力及各种故障情况，因此对其操作人员的安全操作规程非常重要。
一、基本操作规程1.1 操作人员须经过相关培训并且通过相关考试后才能手持继电保护设备工作。
1.2 操作人员应该仔细阅读继电保护设备的操作手册、产品说明书、安全规程和应急处理流程等，确保全面了解工具及安全操作规程。
1.3 操作人员应该按照操作手册的要求正确操作，不得擅自更改程序、调整参数、重置等操作。
1.4 操作人员需要尤其注意设备的呈现状态，并注意异常警报及时操作，避免因未发现异常而导致的安全事故。
二、设备安全防护2.1 继电保护设备一般工作在高压电路中，如在操作时必须戴好验电器、耐压手套、护目镜和耳塞等防护设备，确保人身安全。
2.2 工作环境应该保持干燥整洁，不应该存在积水、湿润、多尘等有害因素的影响。
2.3 操作人员需要将所有电源断开，断电、设备关闭，并使设备内电容器放电后方可进行操作。
三、事故应急处理3.1 遇到异常情况，操作人员首先需要切断电源，以确保其人身安全。
3.2 操作人员需要及时报告或求救，保持现场现况，避免造成更大的安全事故。
3.3 如果机器发生重大故障，操作人员需要迅速尽力，将生命及物质损失降低到最低限度。
四、工作记录与维护4.1 操作人员需要定期对继电保护设备进行检测、校准等维护工作。
4.2 操作人员需要记录设备工作情况，及时处理异常情况，并将处理记录及时记录下来。
4.3 操作人员需要对设备进行定期清洁，并保持橡胶绝缘件的干燥。
五、总结继电保护工种是目前工业领域非常重要的一环，具有非常高的安全性要求。
因此，每一个从事继电保护工作的操作人员应该严格遵守上述安全操作规程，不得违反，保障人身安全，避免造成不必要的事故风险并为电力系统的安全运行做贡献。
继电保护及安全自动装置运行管理规程
继电保护及安全自动装置运行管理规程第一章总则第一条【目的】继电保护及安全自动装置运行管理规程（以下简称“本规程”）根据国家电网公司的要求，为加强继电保护及安全自动装置的运行管理，保障电网的安全稳定运行，制定本规程。
第二条【适用范围】本规程适用于国家电网公司及其下属各级电网企业的继电保护及安全自动装置的运行管理工作。
第三条【基本原则】继电保护及安全自动装置的运行管理工作应遵循以下基本原则：（一）安全第一，保障电网的安全运行；（二）科学、合理，提高继电保护及安全自动装置的运行水平；（三）规范、严格，促进工作的有序进行；（四）依法、公正，保护员工和企业的合法权益。
第二章继电保护及安全自动装置运行管理组织第四条【组织机构】继电保护及安全自动装置运行管理工作由国家电网公司的专业技术部门负责组织实施，下设继电保护及安全自动装置运行管理机构。
第五条【职责】继电保护及安全自动装置运行管理机构的主要职责包括：（一）制定、修订继电保护及安全自动装置运行管理相关制度、规范、标准；（二）组织继电保护及安全自动装置运行管理的培训工作；（三）监督检查继电保护及安全自动装置的运行情况，并提出改进措施；（四）协助处理继电保护及安全自动装置运行中的重大故障、事故；（五）开展继电保护及安全自动装置运行技术研究。
第六条【人员要求】继电保护及安全自动装置运行管理机构应配备专业的技术人员，并进行定期培训，提升工作水平。
第三章继电保护及安全自动装置运行管理制度第七条【制度建设】继电保护及安全自动装置运行管理机构应制定和修订继电保护及安全自动装置运行管理制度，明确工作责任、工作流程和工作要求。
第八条【制度内容】继电保护及安全自动装置运行管理制度应包括以下内容：（一）继电保护及安全自动装置的选择、设计、调试和运行规范；（二）继电保护及安全自动装置运行管理的组织架构和职责分工；（三）继电保护及安全自动装置的巡检、维护、保养和试验的要求；（四）继电保护及安全自动装置运行情况的监测、分析和报告；（五）继电保护及安全自动装置运行中的故障、事故的处理程序；（六）继电保护及安全自动装置技术资料的管理；（七）其他需要明确的相关制度。
继电保护及安全自动装置运行管理规程详细版
文件编号：GD/FS-9133（操作规程范本系列）继电保护及安全自动装置运行管理规程详细版The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify ManagementProcess.编辑：_________________单位：_________________日期：_________________继电保护及安全自动装置运行管理规程详细版提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
1 总则1．1 继电保护与安全自动装置(以下简称保护装置)是保证电网安全运行、保护电气设备的主要装置，是组成电力系统整体的不可缺少的重要部分。
保护装置配置使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备，甚至造成整个电力系统崩溃瓦解。
因此，继电保护人员与电网调度及基层单位运行人员一样，是电网生产第一线人员。
1．2 要加强对继电保护工作的领导。
各网局、省局及电业局(供电局)、发电厂(以下简称基层局、厂)主管生产的领导和总工程师，要经常检查与了解继电保护工作情况，对其中存在的重要问题应予组织督促解决，对由继电保护引起的重大系统瓦解事故和全厂停电事故负应有的责任。
1．3 继电保护正确动作率及故障录波完好率，应为主管部门考核各基层局、厂的指标之一。
对网局及省局应分别以主系统与220kV及以上装置为考核重点。
2 继电保护专业机构2．1 电力系统继电保护是一个有机整体，在继电保护专业上应实行统一领导，分级管理，XX电力公司及发电厂设置相应的继电保护专业机构。
电力系统继电保护装置操作规程
电力系统继电保护装置操作规程一、前言随着电力系统的不断发展与完善，电力继电保护装置的作用显得越来越重要。
为了保障电力系统的安全稳定运行，并提高电力系统的可靠性和保护装置的工作效率，制定规范的操作规程是非常必要的。
本文将介绍电力系统继电保护装置的操作规程，以帮助操作人员正确、高效地运行和维护电力系统。
二、装置启动与停止1. 装置启动装置的启动是保证系统正常运行的第一步，操作人员应按照以下步骤进行启动：- 检查装置所需的电源是否正常供应。
- 检查装置的设备和连接是否完好。
- 检查装置各个部分的工作状态是否正常和一致。
- 启动装置，确保其正常运行。
2. 装置停止装置的停止是为了进行维护工作或处理特殊情况，操作人员应按照以下步骤进行停止：- 停止装置运行，关闭电源。
- 检查装置的运行状态，确保其停止运行并处于安全状态。
- 进行必要的维护和修理工作。
三、装置保护设置1. 装置保护参数的设置装置保护参数的设置是为了提供对电力系统的快速响应和准确保护，操作人员应按照以下要求进行设置：- 根据电力系统的特点和要求，合理设置装置的保护参数。
- 定期检查和评估装置的保护参数，确保其与实际情况相匹配。
- 在电力系统运行过程中，根据实际情况调整装置的保护参数。
2. 装置保护动作的调试装置保护动作的调试是为了保证装置在故障发生时能够正确动作，并减少误动作的可能性，操作人员应按照以下要求进行调试： - 对每个保护动作进行定期检查和测试，确保其可靠性和准确性。
- 针对不同类型的故障情况，设置相应的保护动作参数和逻辑。
- 在装置调试过程中，记录和分析装置的动作情况，及时修正存在的问题。
四、装置异常与故障处理1. 装置异常的处理装置异常的处理是为了保证系统正常运行，并及时排除可能导致系统故障的不良因素，操作人员应按照以下步骤进行处理： - 及时发现和记录装置的异常现象。
- 分析异常的原因和影响，采取相应的措施进行处理。
- 在装置异常处理后，进行运行验证，确保系统正常工作。

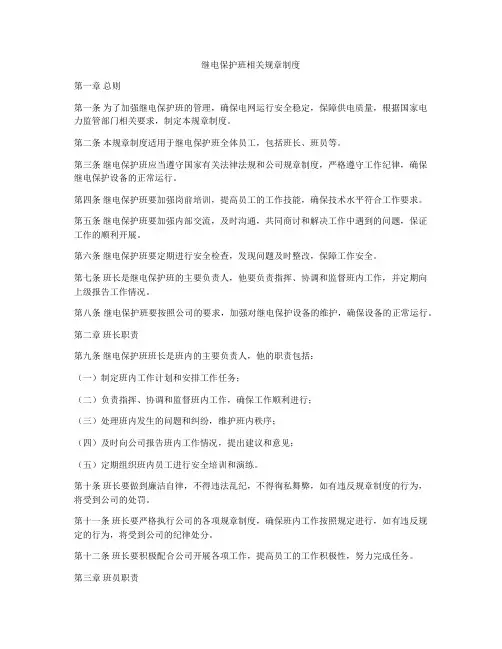

继电保护班相关规章制度
继电保护班相关规章制度第一章总则第一条为了加强继电保护班的管理，确保电网运行安全稳定，保障供电质量，根据国家电力监管部门相关要求，制定本规章制度。
第二条本规章制度适用于继电保护班全体员工，包括班长、班员等。
第三条继电保护班应当遵守国家有关法律法规和公司规章制度，严格遵守工作纪律，确保继电保护设备的正常运行。
第四条继电保护班要加强岗前培训，提高员工的工作技能，确保技术水平符合工作要求。
第五条继电保护班要加强内部交流，及时沟通，共同商讨和解决工作中遇到的问题，保证工作的顺利开展。
第六条继电保护班要定期进行安全检查，发现问题及时整改，保障工作安全。
第七条班长是继电保护班的主要负责人，他要负责指挥、协调和监督班内工作，并定期向上级报告工作情况。
第八条继电保护班要按照公司的要求，加强对继电保护设备的维护，确保设备的正常运行。
第二章班长职责第九条继电保护班班长是班内的主要负责人，他的职责包括：（一）制定班内工作计划和安排工作任务；（二）负责指挥、协调和监督班内工作，确保工作顺利进行；（三）处理班内发生的问题和纠纷，维护班内秩序；（四）及时向公司报告班内工作情况，提出建议和意见；（五）定期组织班内员工进行安全培训和演练。
第十条班长要做到廉洁自律，不得违法乱纪，不得徇私舞弊，如有违反规章制度的行为，将受到公司的处罚。
第十一条班长要严格执行公司的各项规章制度，确保班内工作按照规定进行，如有违反规定的行为，将受到公司的纪律处分。
第十二条班长要积极配合公司开展各项工作，提高员工的工作积极性，努力完成任务。
第三章班员职责第十三条继电保护班班员是班内的工作人员，他的职责包括：（一）严格遵守班长的指挥，服从班长的安排；（二）认真履行自己的岗位职责，保证工作准确完整；（三）积极配合班长和其他班员，共同完成工作任务；（四）发现班内问题及时报告，积极协助解决；（五）不得违反公司制度，自觉遵守规章制度，保持工作纪律。
第十四条班员要保持良好的工作状态，不得酗酒、吸烟、赌博等有害行为，保证工作质量。
继保之星操作规程
继保之星操作规程一、继电保护测试仪接入220V交流电源，接地线插孔可靠接地。
测试仪器主机禁止接到380V三相交流电源或直流电源上。
试验之前，接地线插孔必须可靠接地，否则有可能损坏装置。
二、按下继电保护测试仪船形电源开关，启动继电保护测试仪，等待继保仪系统完全启动。
三、根据不同试验内容，连接电压、电流、开入开接线方式。
四、根据不同试验内容要求，做相关试验电压回路不能短路或过载，电流回路的负载应根据技术参数中所给定的阻抗值，以免过载影响试验结果。
当电压源出现过载或短路时，测试仪自动切断功放电源并中断试验，同时发出过载告警信号。
如果大电流输出时间过长，功放温度过高时，测试仪将自动关闭功放电源，并给出告警音，此时应停止试验，直至功放冷却后方可继续试验。
输入开入量电位有方向性，一般情况下最好使用空节点。
开入量输入端子上的A、B、C负端相通，并与电压、电流输出端子中的公共端“N”以及地线（如面板、机箱）均不相通，它是悬浮地。
开入端子对于空接点和电位（10-250V）兼容。
但对带电接点的输入具有方向性。
如果试验过程中出现紧急问题，迅速退出功放按钮，然后关闭主机电源。
本装置的具体内容，可参照继保之星说明书，如果是某个具体的功能操作和达到目的要求，一定要配合说明书要求来处理。
特别说明一点是，继保之星是一套精密仪器，价格昂贵，因此在搬运和运输过程中一定要小心轻放，应避免碰撞和摔倒。
交直流耐压试验设备操作规程一、目的明确试验原理、保证正确试验、确保人身设备安全。
二、试验原理将AC220V 50HZ工频电源输入操作箱，经自耦调压器调节电压输入至试验变压器的初级绕组。
根据电磁感应原理，在次级（高压）绕组可获得工频高压,使用直流时应抽出短路杆，在使用交流时，插入短路杆。
试验变压器高压绕组根据试验要求产生所需高压，将电压加到被测试件(或系统)上即可。
三、试验要求1、试验人员持证上岗，必须两人或两人以上。
2、试验人员明确分工、各负其责，语言交流方便。
继电保护工种安全操作规程
继电保护工种安全操作规程一、前言电力系统中的继电保护是防止电力系统中的设备、线路、变压器等因故障、异常状态等引发电力设备、人员等的安全保护工具。
本文旨在规范继电保护工种的安全操作规程，保障继电保护工种的人员安全。
二、工程场地1、施工现场应平整、洁净，严禁存放杂物。
2、必须符合一定的安全标识，包括工作区域和危险区域的标识。
3、进入施工现场前需要做好安全防护措施，如戴好安全帽、手套、安全鞋等防护用品。
三、设备检查准备1、在检查之前，必须确认操作人员以及继电保护装置、电源等的安全，并查看相关的工作票和计划。
2、检查每个设备之前都需要对其进行停电操作，并遵守相应的安全规定。
3、必须保持设备之间的间隔，防止操作时发生碰撞等问题。
四、安全操作1、工作人员应统一管理，确保工作环境清洁，保证设备、工具、备件等便于寻找和使用。
2、操作前需要对各种设备进行正常的开启、关闭、接线和测试，彻底清除故障。
3、开启时需要进行设备的预热，确保设备的性能和末温，以免在操作时意外造成危险。
4、在操作的过程中，应严格遵守相关的安全规定，不得随意调整、更改相关的参数。
5、不得随意退出设备的电站，一旦出现异常，需要尽快关闭设备，并上报相关人员。
6、如需要打开设备，则需要请示上级负责人，并在设备启动前进行各项安全检查。
7、在操作时必须保持清醒状态，不得喝酒、吸烟等行为。
五、设备保护1、对设备在操作过程中出现的任何故障都需要上报给相关人员进行处理。
2、在设备关闭之前，应进行简单的清理工作，确保设备和工作环境干净整洁。
3、关闭设备，需要进行设备的停电操作，并按照相关要求进行断电和接地处理，以保证人身安全。
4、在停电后，需要对设备进行复位操作，同时进行后续检查工作。
六、安全制度1、设备保护工作人员必须经过专业的培训和指导，并遵守相关的安全制度。
2、对于没有经过专业培训的人员，不能进行设备的操作和维护工作。
3、在操作继电保护设备的过程中，应当严格遵守政府和公司建立的安全制度，以确保人身、设备和环境的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护安全操作规程
第一条继电保护试验必须两人操作,一人监护,一人操作;
第二条继电保护人员在现场工作过程中,凡遇到异常情况(如直流系统接地等)或开关跳闸时,不论与本身工作是否有关,应立即停止工作,保持现状,待查明原因,确定与本工作无关时方可继续工作;若异常情况是本身工作所引起,应保留现场并立即通知值班人员,以便及时处理。
第三条工作前应做好准备,了解工作地点一次及二次设备运行情况和上次的检验记录、图纸是否符合实际。
第四条现场工作开始前,应查对已做的安全措施是否符合要求,运行设备与检修设备是否明确分开,还应看清设备名称,严防走错位置。
第五条在全部或部分带电设备上进行工作时,应将检修设备与运行设备前后用明显的标志隔开(如盘后用红布帘,盘前用“在此工作”标示牌等)。
第六条在保护屏上或附近进行振动较大的工作时,应采取防止运行中设备掉闸的措施,必要时经值班调
度员或值班负责人同意,将保护暂时停用。
第七条在继电保护屏间的通道上搬运或安放实验设备时,要与运行设备保持一定距离,防止误碰运行设备,造成保护误动作。
清扫运行设备和二次回路时,要防止振动,防止误碰,使用绝缘工具。
第八条继电保护装置做传动试验或一次通电时,应通知值班员和有关人员,并由工作负责人或其派人到现场监视,方可进行。
第九条在带电的电流互感器二次回路上工作时,应采取下列安全措施:
1、严禁将电流互感器二次侧开路;
2、短路电流互感器二次绕组,必须使用短路片或短路线,短路应妥善可靠,严
禁用导线缠绕;
3、严禁在电流互感器与短路端子之间的回路和导线上进行任何工作;
4、工作必须认真、谨慎,不得将回路的永久接地点断开;
5、工作时,必须有专人监护,使用绝缘工具,并站在绝缘垫上。
第十条在带电的电压互感器二次回路上工作时,应采取下列安全措施:
1、严格防止短路或接地。
必须使用绝缘工
具,戴手套。
必要时,工作前停用有关保护装置;
2、接临时负载,必须装有专用的自动开关和保险。
第十一条二次回路通电或耐压试验前,应通知值班员和有关人员,并派人到各
现场看守,检查回路上确无人工作后,方可加压。
电压互感器的二次回路通电试验时,为防止由二次侧向一次侧反充电,除应将二次回路断开外,还应取下一次保险或断开刀闸。
第十二条检验调试继电保护和仪表的工作人员,需要对运行中的设备、控制系统、信号系统、保护出口装置压板进行检修操作时,必须取得值班人员许可并采取防误操作措施后,进行检修调试。
第十三条试验电源要用自动开关或刀闸,禁止从运行设备上直接取试验电源,
熔丝配合要适当,要防止越级熔断总电源熔丝。
试验结线要经第二人复查后,方可通电。
第十四条保护装置二次回路变动时,严防寄生回路存在,没用的线应拆除,临时所垫纸片应取出,接好已拆下的线头
第十五条微机保护装置校验中的注意事项:
1、在人体触及微机保护前,确认保护装置已可靠接地。
2、试验过程中绝不能插、拔插件,等断开电源后才可用专门的插拔器插、拔插件。
3、装置的电源直接从端子排接入,不要直接接入保护装置。
4、当继电保护人员对微机保护输入定值,装置内部作业,或者在装置使用的交流电流、交流电压、开关量输入、输出回路作业时,必须申请停用整套微机保护装置。
制定日期2010年6月
c、在规定时间内试验不成功,应尽快退出试验操作界面,待查明原因后再做试验;
d、试验成功后应尽快退出试验操作界面,以免损坏试验仪器;(7)试验结束后要把所有综保装置数据恢复原设定值,接线恢复原状,不得随意更改。
