数码三相多功能网络仪表(带开关量模拟量) 2
德力西电气 PD606E安装式数字显示三相多功能仪表 使用说明书
PD606E 安装式数字显示三相多功能仪表使用说明书符合标准：GB/T 22264安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用目录一、产品简介 (01)二、功能介绍 (02)三、技术参数 (03)四、安装与接线 (04)五、编程操作 (08)六、面板说明与测量信息显示 (11)七、通讯规约 (30)八、功能输出 (43)九、常见问题及解决办法 (47)十、运输、贮存 (49)十一、公司承诺 (49)一、产品简介1.1引用标准执行标准:GB/T22264.1 安装式数字显示电测量仪表第1部分:定义和通用要求GB/T22264.2 安装式数字显示电测量仪表第2部分:电流表和电压表的特殊要求GB/T22264.3 安装式数字显示电测量仪表第3部分:有功功率表和无功功率表的特殊要求GB/T22264.4 安装式数字显示电测量仪表第4部分:频率表的特殊要求GB/T22264.5 安装式数字显示电测量仪表第5部分:相位表和功率因数表的特殊要求GB/T22264.7 安装式数字显示电测量仪表第7部分:多功能仪表的特殊要求GB/T22264.8 安装式数字显示电测量仪表第8部分:试验方法参考标准:GB/T 17215.321-2021电测量设备（交流）特殊要求第21部分：静止式有功电能表 (A级、B级、C级、D级和E级)GB/T 17215.323-2008 交流电测量设备特殊要求第23部分:静止式无功电能表(2级和3级)GB/T 17215.301-2007多功能电能表特殊要求1.2产品概述多功能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等场合的电力智能监控和电能计量需求而设计，能够高精度测量三相电网中的所有常用电力参数:三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数等，并带有485通讯、电能脉冲输出等功能。
多功能网络电力仪表具有极高的性价比，可以取代测量指示仪表、电能计量仪表以及相关的辅助单元。
PM2100多功能仪表使用说明书
精度等级
U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显 示
LED或者LCD显示
网 络
三相三线、三相四线
脉冲输出
2路电能脉冲输出，光耦继电器
输入电流
电流AC1A、AC5A、AC10A、AC500mA、DC5A、DC20mA等
输入电压
电流AC100V、AC220V、AC380V、DC100V、DC200V、DC380V、DC75mV等
PM2100多功能仪表使用说明书
01.概述
PM2100多功能网络仪表 是针对电力系统、工矿企业、公共设施、智能大厦能电力监控、智能控制等设计的高精度、高可靠、高性价比的智能配电仪表产品。该系列产品可以测量三相电网中所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、频率等计量。
PM2100多功能网络仪表 具有电能脉冲输出和RS485通讯接口；可选配4路开关量输出，4路模拟量输出。
过负荷
持续：1.2倍，瞬时：电压2倍(10秒)，电流10倍(5秒)
频率
50/60Hz±10%
辅助电源
标配AC220V±5%，可选配AC/DC80-265V
功率
<3VA
绝缘强度
AC2kV
绝缘电阻
≥100MΩ
平均无故障工作时间
≥50000
工作条件
环境温度：-10~550℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
1-4路路开关量报警输出，继电器触点(具体参阅规格型号说明)
03.PM2100多功能网络仪表 开孔尺寸
外形代号
仪表外形
面框尺寸(mm)
开孔尺寸（mm)
LDE2、LDE1、LDE系列多功能表数码版
0var、PF=1.000。
显示正有功电能值，第二排数码管是高 4
4
位，第三排是低 4 位,组合成一个 8 位值。 左图中 EP=398.0Wh。按确认键可切换查
看负有功电能值，如下。
显示正无功电能值，第二排数码管是高 4
位，第三排是低 4 位,组合成一个 8 位值。
5
左图中 EP=647.0varh。按确认键可切换查
E．具体接线方式，以仪表上接线图为准。
六、编程和使用
1、测量显示：电力参数，如：UAN、UBN、UCN（相电压）；UAB、UBC、UCA（线电压）； Ia、Ib、Ic（电流）； PS（总有功功率）； QS（总无功功率）； PFS（总功率因数）； FR（频 率）以及 4 个四象限电能：有功电能（吸收）、有功电能（释放）、无功电能（感性）、无功
四、 产品规格
外形型号 96 型 12 型
面框尺寸 96×96 120×120
屏装配合尺寸 90×90
110×110
开孔尺寸 91×91 111×111
安装总长 71 71
备注
五、外型尺寸及接线方式
1、外型尺寸 （1）LDE96 型多功能网络数显表
3
96 型
（4）LDE12 型多功能网络数显表
AC、DC 85V~265V ≤4VA
RS-485、MODBUS-RTU 协议 2 路电能脉冲输出，光耦继电器（72 型无）
4 路开关量输入，干接点方式 Ri<500Ω接通，Ri>100kΩ断开
2 路继电器输出 继电器触点容量：5A/250V AC；5A/30V DC -10~55℃ 海拔≤2000m，93%RH，不结露，无腐蚀性气体
10
多功能网络电力仪表使用说明书
M
k
A
M
k
Wh
M
k
A
M
k
Wh
M
k
A
M
k
Wh
波士 电子
RS－23 2/RS－4 85 转换 器 型 号：U4 85C
4
120Ω
显示方式disp 参数值/对应字符
0
1
AOB192E－2/9 9多功能网络电力仪表使用说明书
示例
表4 说明
/
自动 循环显示以 下3种方 式
M
k
A
M
k
Wh
固定显示A相电流和正向有功电能 左图表示：IA相电流为4.999A
输出方式
RS485
出
通讯
协议
波特率
MODBUS_RTU 1 2 0 0、2 4 0 0、4 80 0、9 6 00
通道数量
4路
模拟量
输出方式
0～2 0 m A、4～2 0 mA可编 程
负载能力
≤40 0 W
通道数量
4路
开关量
输出方式
继电器常开触点输出
触点容量
AC 240V/1A
开关量输入
4路无源干 接点输入方 式
正向有功电能为721.89kWh
M
k
A
固定显示B相电流和正向有功电能
2
M
k
左图表示：IB相电流为5.000A
Wh
正向有功电能为721.89kWh
M
k
A
固定显示C相电流和正向有功电能
3
M
k
左图表示：IC相电流为4.998A
Wh
正向有功电能为721.89kWh

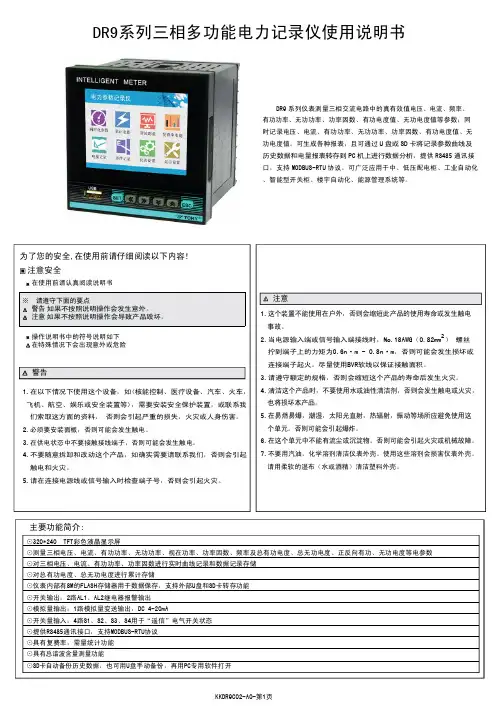

DR9系列三相多功能电力记录仪使用说明书
DR9系列三相多功能电力记录仪使用说明书⊙320*240 TFT彩色液晶显示屏⊙测量三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率及总有功电度、总无功电度、正反向有功、无功电度等电参数⊙对三相电压、电流、有功功率、功率因数进行实时曲线记录和数据记录存储⊙对总有功电度、总无功电度进行累计存储⊙仪表内部有8M的FLASH存储器用于数据保存，支持外部U盘和SD卡转存功能⊙开关输出：2路AL1、AL2继电器报警输出⊙模拟量输出：1路模拟量变送输出，DC 4-20mA⊙开关量输入：4路S1、S2、S3、S4用于“遥信”电气开关状态⊙提供RS485通讯接口，支持MODBUS-RTU协议⊙具有复费率，需量统计功能⊙具有总谐波含量测量功能⊙SD卡自动备份历史数据，也可用U盘手动备份，再用PC专用软件打开主要功能简介:DR9系列仪表测量三相交流电路中的真有效值电压、电流、频率、有功功率、 无功功率、功率因数、有功电度值、无功电度值等参数；同时记录电压、电流、有功功率、 无功功率、功率因数、有功电度值、无功电度值。
可生成各种报表；且可通过U 盘或SD 卡将记录参数曲线及历史数据和电量报表转存到PC 机上进行数据分析，提供RS485通讯接口，支持MODBUS-RTU 协议。
可广泛应用于中、低压配电柜、工业自动化、智能型开关柜、楼宇自动化、能源管理系统等。
注意安全※ 请遵守下面的要点警告注意如果不按照说明操作会发生意外。
如果不按照说明操作会导致产品毁坏。
注意警告1.在以下情况下使用这个设备，如(核能控制、医疗设备、汽车、火车， 飞机、航空、娱乐或安全装置等)，需要安装安全保护装置，或联系我 们索取这方面的资料， 否则会引起严重的损失，火灾或人身伤害。
2.必须要安装面板，否则可能会发生触电。
3.在供电状态中不要接触接线端子，否则可能会发生触电。
4.不要随意拆卸和改动这个产品，如确实需要请联系我们，否则会引起 触电和火灾。
AV系列产品型号
A V系列多功能电力仪表产品选型及报价
●固有功能⊙可选功能空白无此功能
AV300系列后缀名命名
●固有功能⊙可选功能空白无此功能AV100系列后缀名命名
●固有功能⊙可选功能空白无此功能
AV160系列直流仪表命名规则
注①：直流电流输入，根据现场实际情况，可以接入分流器信号（0～75mV）、电流型霍尔元件信号（0～20mA或4～20mA）、电压型霍尔元件信号（0～5V）对应的尾缀分别为A1、A2、A3。
注②：如果选择此功能，则对应型号后面加尾缀J，如AV162J。
注③：如果选择此功能，则对应型号后面加尾缀K，如AV161K。
例：AV163KJ-A1:多功能直流电压电流仪表，带4～20mA输出，带IO扩展，电流测量为0～75mV。
RST数字仪表选型手册
RST112-U
单相电压
RST112-dU RST112-P
一路直流电压 单相电流、电压、有功功率
面框：48×48
RST112-Q RST112-F
单相电流、电压、无功功率 电压频率
开孔：45.5×45.5
RST112-K
功率因数
RST112-W
单相电流、电压、有功电度
RST112-V
单相电流、电压、无功电度
测量参数 三相电流 三相电压 三相有功功率 三相无功功率 电压频率 功率因数
3FBMDPEF
面框、开孔（mm）
面框：96×48 开孔：90×44
面框、开孔（mm） 面框：48×48 开孔：45.5×45.5
面框、开孔（mm） 面框：96×96 开孔：85×85
3
成都瑞科电气有限公司
Realcode
成都瑞科电气有限公司
2
RST 系列数字电力仪表
RST200 系列数字电测仪表型号列表
RST210 系列单相数字电测仪表
产品图片
仪表型号
RST210-I
RST210-dI
RST210-U
RST210-dU
RST210-P
RST210-Q
RST210-F
RST210-K
选型案例：RST210-I，数码管显示、单相电流 RST210-P，数码管显示、单相有功功率
威胜DTSD342-9D三相电子式多功能仪表
概述1.1产品简介DTSD342(配置号为9D)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。
本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；可计量有功和无功电能；具有复费率电能和复费率需量功能；可配置两路独立的RS-485通信接口，支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能，可配置模拟量变送输出功能。
本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。
DTSD342(配置号为9D)三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU1.2产品特点本仪表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容很丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；采用高精度带温补功能的时钟芯片，在工作温度范围内有效保证了时钟的准确性；支持双通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。
2 技术指标3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下：（1）各相电压值及平均电压值。
（2）各线电压值及平均线电压值。
（3）各相电流值、平均电流值以及零线电流值。
（4）总和各分相有功功率、无功功率、视在功率。
（5）各分相电压和电流的相角值。
（6）总和各分相的功率因数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相多功能网络仪表用户手册一、产品简介该系列多功能网络仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。
实现LED现场显示和远程RS-485数字接口通讯，2路电能脉冲输出和4路模拟量（DC0~20mA/DC4~20mA）输出功能可实现电能和电量的变送输出功能；4路开关量输入和4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能），可组合实现多个电量参数报警及自动控制功能。
采用MODBUS-RTU通讯协议。
二、技术参数三、安装与接线33．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。
3．3端子接线图三相四线接线图三相三线接线图(注1：尺寸不同接线方式都相同)（注2：电流线星号为进线，进出线接反，电能计量到反相电能。
）四、编程操作4．1 进入和退出编程状态进入编程状态:在测量显示状态时按“SET”键，进入密码认证页面，使用“▲”键和“▼”键输入密码(默认用户密码为9999)，再按“SET”键就进入编程状态页面。
注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。
退出编程状态：在编程状态，一直按“SET”键，退出编程状态，会提示用户选择是否保存设置值，“yes”保存设置值，“no”不保存设置值。
按“SET”键保存。
4．2 编程操作中按键的使用功能键SET：确认设置值，进入下一项设置或退出设置。
返回键◄：返回前一个菜单。
增加键▲：数码管的数值增加。
减小键▼：数码管的数值减少。
5五、面板说明与测量信息显示六、功能模块6．1 RS485通讯6．1．1 物理层 (1) RS485 通讯接口，异步半双工模式。
(2) 通讯波特率4800、9600bps 可设置，出厂默认值为9600 bps 。
(3) 字节传送格式：N81无校验位8个数据位1个停止位。
6．1．2 通信协议Modbus-RTU本仪表提供串行异步半双工RS485通讯接口，采用标准MODBUS-RTU 协议，各种数据信息均可在通讯线路上传送。
在一条线路上可以同时连接多达64个网络仪表，每个网络仪表均可设定其通讯地址，通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm 2。
布线时应使通讯线远离强电电缆或其他强电场环境，推荐采用T 型网络的连接方式，不建议采用星形或其他的连接方式。
MODBUS 协议在一根通讯线上采用主从应答方式的通讯连接方式。
首先，主计算机的信号寻址到一台唯一地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即：在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。
MODBUS 协议只允许在主机（PC ，PLC 等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。
主机查询：查询消息帧包括设备地址、功能代码、数据信息码、校验码。
地址码表明要选中的从机设备；功能代码告之被选中的从设备要执行何种功能，例如功能代码03是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的任何附加信息，校验码用来检验一帧信息的正确性，从设备提供了一种验证消息内容是否正确的方法，它采用CRC16 的校准规则。
从机响应：如果从设备产生正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CR C16 校验码。
数据信息码则包括了从设备收集的数据：像寄存器值或状态。
如果有错误发生，我们约定是从机不进行响应。
我们规定在本仪表中采用的通讯数据格式:每个字节的位（1 个起始位、8 个数据位、无校验、1个停止位）。
数据帧的结构,即报文格式：设备地址：由一个字节组成，在我们的系统中只使用了1~247，其它地址保留。
每个终端设备的地址必须是唯一的，仅仅被寻址到的终端会响应相应的查询。
功能代码：告诉了被寻址到的终端执行何种功能。
下表列出该系列仪表所支持的功能代码，以及它们的功数据段：包含了终端执行特定功能所需要的数据或者终端响应查询时采集到的数据。
这些数据的内容可能是数值、参考地址或者设置值。
校验码：CRC16占用两个字节，包含了一个16 位的二进制值。
CRC 值由传输设备计算出来，然后附加到数据帧上，接收设备在接收数据时重新计算CRC 值，然后与接收到的CRC 域中的值进行比较，如果这两个值不相等，就发生了错误。
生成一个CRC16 的流程为：(1) 预置一个16 位寄存器为0FFFFH（全1），称之为CRC 寄存器。
(2) 把数据帧中的第一个字节的8 位与CRC 寄存器中的低字节进行异或运算，结果存回CRC 寄存器。
(3) 将CRC 寄存器向右移一位，最高位填以0，最低位移出并检测。
(4) 如果最低位为0：重复第三步（下一次移位）；如果最低位为1：将CRC 寄存器与一个预设的固定值（0A001H）进行异或运算。
(5) 重复第三步和第四步直到8 次移位。
这样处理完了一个完整的八位。
(6) 重复第2 步到第5 步来处理下一个八位，直到所有的字节处理结束。
(7) 最终CRC 寄存器的值就是CRC16 的值。
6．1．3 通信报文举例：(1) 读数据寄存器(功能代码03H)：读三相电流值，A相电压218.79V，B相电压219.79V，C相电压2 20.79V，仪表地址为1。
(2) 写数据寄存器(功能代码10H):设置电流变比CT=300，电压变比PT=100，仪表地址为1。
66．2 电能计量与电能脉冲输出数显多功能电力仪表可提供双向有功、双向无功电能计量，2 路电能脉冲输出功能和RS485的数字接口来完成电能数据的显示和远传。
集电级开路光耦继电器的电能脉冲实现有功电能和无功电能的远传，可采用远程的计算机终端、PLC、DI 开关采集模块采集仪表的脉冲总数来实现电能累积计量。
所采用输出方式是电能的精度检验的方式（国家计量规程：标准表的脉冲误差比较方法）。
(1) 电器特性：脉冲采集接口的电路示意图中 VCC ≤48V 、Iz ≤50mA 。
(2) 脉冲常数：3200 imp/kWh ；当仪表累积1kWh 时脉冲输出个数为N=3200个，需要强调的是1kW h 为电能的二次测电能数据，在PT 、CT 的情况下，相对的N 个脉冲数据对应1 次测电能为1kWh ×电压变比PT ×电流变比CT 。
(3) 应用举例：PLC 终端使用脉冲计数装置，假定在时长为t 的一段时间内采集脉冲个数为N 个，仪表输入为：10kV/100V ，400A/5A ，则该时间段内仪表电能累积为：N/3200×100×80 度电能。
6．3开关量输入部分开关量输入部分：该提供4路一关量输入功能。
4路开关输入是采用干结点电阻开关信号输入方式，仪表内部配备+5V 的工作电源，无需外部供电。
当外部接通的时候，经过仪表开关输入模块DI 采集其为接通信息、显示为1；当外部断开的时候，经过仪表开关输入模块DI 采集其为断开信息、显示为0。
1）.电气参数：开入DI ：接通电阻R ＜500Ω；关断电阻R ＞100K Ω 2).寄存器：DI 信息寄存器的低4位（BIT3、BIT2、BIT1、BIT0）是开关输入状态信息。
如果寄存器内容为0000 0101则表明开关输入端口3路、1路为导通，4路、2路为关断。
3）.应用举列：开关输入功能：开关模块具有4路开关量输入采集功能，仪表面板的LED 显示其“导通——1”或者“关断——0”信息，用于天关信号的本地监视。
将仪表切换到开关信息显示状态，此时“DI ”上的指示灯亮。
面板的最高一排数码管显示开关输入的状态信息（DI ），从左到右依次为第4路、第3路、第2路、第1路右图表示第4路、第3路、第1路为导通状态，第2路为关断状态。
通过仪表RS485数字接口，可将开关信息寄存器（DI ）的信息传输到远程的计算机终端。
6．4开关量输出部分开关量输出部分： 4路继电器的开关量输出功能，可用于各种场所下的报警指示、保护控制等输出功能。
在开关输出有效的时候，继电器输出导通，开关输出关闭的时候，继电器输出关断。
1）.电气参数：开出DO ：AC250V 1A 2).寄存器：DO 信息寄存器的低4位（BIT3、BIT2、BIT1、BIT0）是开关输出状态信息。
如果寄存器内容为1101 0000则表明端口1、3、4导通，2为关断，所有DO 信息在仪表的LED 上能够显示。
开关输出功能：遥控功能：通过上位机向YCDO信息寄存器(16H)写入控制信息，可控制4路开关量输出端口的通断，写入1对应端口导通，写入0对应端口关断。
如写入2进制数00000110,表示2路、3路开关量输出端口导通，1路、4路为断开。
该功能不能与开关输出模块的另一个越限报警输出功能同时使用，要使用遥控功能，需将电量对象参数设为0,也就是关闭报警输出功能，仪表在开关量输出功能设置时第2行参数为0。
右上图在遥控状态时表示第4路、第1路为关断状态，第3路、第2路为导通状态。
开关输出模块的另外一个功能就是越限报警输出。
设置电参数的范围，当测量的电参数越过设置的范围时候，对应的开关输出端口为导通状态，面板相应位置显示1,当信号回到参数范围以后显示变为0。
直接通过面板按键操作，对报警对象和报警值进行设置。
报警参数计算方法：电参数报警极限参数值的计算公式：一次额定值二次额定值报警值设定值⨯=设定值的取值和二次值额定值取值方法相同。
6．5模拟量变送输出模块模拟量变送输出模块：该提供4路模拟量的变送输出功能，每1路都可选择26个电量参数中的任何一个进行设置，通过仪表本身的模拟量变送模块功有，实现电参量的模拟变送输出功能（0～20mA/4～20m A ），其数量对应关系可任意设置。
1）.电气参数：输出0～20mA 、0～20mA 精度等级0.5% 过 载：120%有效输出，最大电流24mA 、电压12V. 负 载：Rmax=400Ω 2）.寄存器：仪表编程键盘设置，实现4路模拟变送输出的设置，包括选择需变送的电量项目和满量程20mA 输出对应的电量参数。
电参量变送输出参数值的计算:取二次额定值。
二次额定值及二次值附录： (1)电压为二次侧的电压值，固定1位小数位。
(2)电流为二次侧的电流值，固定3位小数位。
(3) 功率为二次侧的功率值，固定0位小数位。
(4) 功率因数固定3位小数位。
(5) 频率固定2位小数位。
