交流采样测控装置校验作业步骤
变电站交流采样装置校验现场作业工序工艺标准卡
________变电站__________________交流采样测量装置校验现场作业工序工艺标准卡批准：审核：编制：XXXXXXXX试验所___年___月___日1、批准停电时间：_ __年___月___日___时___分至_ __年___月___日___时___分2、停电范围：注：可以在现场开工前填写。
3、工作内容：注：填写要详细，需要填写每个设备的编号和名称。
4、人员组织：工作总负责人：技术负责人：（小组）工作负责人：（小组）检修人员：5、安全措施：（1）、组织好开工前的“班前会”，务必使每个工作班成员做到“四清楚”。
（2）、禁止扩大工作范围、擅自变更安全措施。
（3）、现场检修电源必须安装漏电保安器，严禁将检修电源线简单缠绕在检修电源箱的空气开关或刀闸上。
（4）、本次作业特别需要的安全措施：a、b、6、危险点及预控措施：（1）、对临近带电部位（），进行交待。
（2）、高压试验时严禁交叉作业，并应高声呼唱。
（3）、本次作业特别需要注意的：a、（4）以下危险点（如果涉及，则在“□”打“√”）：□1）、高处作业：必须使用保险带；上下传递物品，必须使用专用传递绳（不得使用金属、尼龙材质），严禁上下抛掷物体；作业用工器具必须采取防坠落措施，严禁上下交叉作业。
□2）、SF6设备开关室：工作人员在打开室内SF6设备开关室门后，必须停顿15分钟后，方可进入。
严禁一人进入SF6配电室从事检修工作。
□3）、在PT或CT二次回路上有工作时（特别是带电工作时），工作时禁止PT二次回路短路或接地、禁止CT二次回路开路。
7、对停电范围、工作危险点等进行抽查式询问；被询问人签名8、试验设备、仪器仪表序号名称规格单位数量备注9、办理工作许可手续（）10、检修作业，认真执行现场作业工序工艺标准卡（）[根据工作内容，见现场作业工序工艺卡]11、验收类别遗留问题验收结论验收人班组自验收二级验收终级验收12、打扫场地清洁卫生（）执行人：13、填写检修记录，结束工作票（）14、整理试验记录、编写报告（）整理人：15、送审、归档试验报告（）执行人：注：每完成一大项，则在其后括号内打“√”，如果无该项则在其后括号内打“/”。
标准化作业书(交流采样)
编号：Q/JDG B05 S 009-2009
220KV李家变电站测控装置
交流采样试验作业指导书
编制：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时分至年月日时分
景德镇供电公司变电检修分公司
220KV 李家变电站测控装置交流采样测量装置校验流程图
1 适用范围
本作业指导书适用于220KV 李家变电站测控装置的校验。
2 引用文件
GB/T 13729 - 2002 《远动终端设备》
GB/T 13850 - 1998 《交流电量转换为模拟量或数字信号的电测量变送器》
GB/T 15153.1 - 1998 《远动设备和系统》 第2部分：工作条件 第1篇 电源和电磁兼容性 JJG （电力）01 - 1994 《电测量变送器检定规程》
DL/T 630 - 1997 《交流采样远动终端技术条件》
JJG124 - 2005 《电流表、电压表、功率表及电阻表检定规程》
国家电网公司安监2005 83号 《国家电网公司电力安全工作规程(变电站和发电厂电气部分)》 国家电网公司-2005 《交流采样测量装置校验规范》 3校验前准备工作 3.1
3.2
3.3
3.4
3.5
3.6
3.8
4.
4.1
4.2
4.3 竣工
5 作业指导书执行情况评估。
交流采样测量装置的校验
电力系统的快速发展、 电力容量的不断扩大、 电力负荷变化的加剧 ， 使电网的结构越来越复杂 ；
电力 调 度 的 自动化 、 电气 参数 的实 时监 控 显得 尤 为 重要 ； 速 、 快 准确 地 采 集各 种 电 力参 数 ， 传送 到 各级 调度 中心 ， 提供 给工作 人员参 考 ， 已是 电网运 行 的必 要条 件 。 上述 环节 中 ， 据采集 是基础 。 据采集 信号 数 根 的不 同 ， 可分直 流采 样和交 流采样 两种 。 直流 采样 是把交 流 电压 、 电流信 号经 过各种 变送 器转化 为０ ＂５Ｖ 或 ０ ４ －２ 的直 流 电压 或 电流 ， － （）－ ０ｍＡ － 提供
据采集、 转换 、 计算后 ， 再把各 电量量值（ 电流、 电
压 、 功功率 、 有 无功 功率 、 频率 、 位角 和功率 因数 相 等 ） 变为数字 量 ， 转 以约 定 的通信 方 式传送 至本 地
或远 端 的装置 显示 或存 储 。
交流采样测量技术使被采集的电量参数应用
非 常 广 泛 ， 以实 现 电 量参 数 的 测量 、 可 电能 的 计
１ 交流采样测量 装置的定义及 功能
应 用交 流采 样技术 实 现对 电量参数 测量 的装 置 ， 为交流 采样 测量 装 置 。它 的定 义是 ： 称 把电压 互 感器 和 电流互感 器 的二 次 电流 、 电压 、 频率 经数
的采集 ， 再经模 、 Ａ／ ） 数（ Ｄ 变换 ， 连续的交流电压、
量、 继电保护综合 自动化控制、 远方设备状态信息 的监视 （ 遥信） 远方传输被测变量 的测量值 （ 、 遥
测 ） 远方 完成 改 变运 行 设备 状 态 的命 令 （ 、 遥控 ） 、 远 方完 成对具 有两个 以上状态 的运 行设备 的控 制

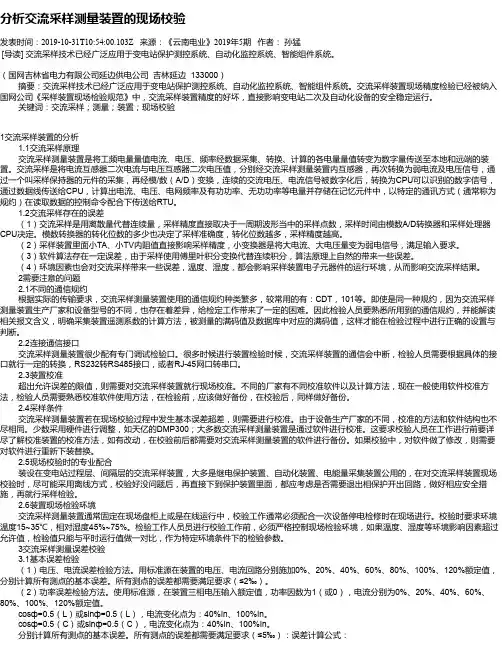

分析交流采样测量装置的现场校验
分析交流采样测量装置的现场校验发表时间：2019-10-31T10:54:00.103Z 来源：《云南电业》2019年5期作者：孙猛[导读] 交流采样技术已经广泛应用于变电站保护测控系统、自动化监控系统、智能组件系统。
（国网吉林省电力有限公司延边供电公司吉林延边 133000）摘要：交流采样技术已经广泛应用于变电站保护测控系统、自动化监控系统、智能组件系统。
交流采样装置现场精度检验已经被纳入国网公司《采样装置现场检验规范》中，交流采样装置精度的好坏，直接影响变电站二次及自动化设备的安全稳定运行。
关键词：交流采样；测量；装置；现场校验1交流采样装置的分析1.1交流采样原理交流采样测量装置是将工频电量量值电流、电压、频率经数据采集、转换、计算的各电量量值转变为数字量传送至本地和远端的装置。
交流采样是将电流互感器二次电流与电压互感器二次电压值，分别经交流采样测量装置内互感器，再次转换为弱电流及电压信号，通过一个叫采样保持器的元件的采集，再经模/数（A/D）变换，连续的交流电压、电流信号被数字化后，转换为CPU可以识别的数字信号，通过数据线传送给CPU，计算出电流、电压、电网频率及有功功率、无功功率等电量并存储在记忆元件中，以特定的通讯方式（通常称为规约）在读取数据的控制命令配合下传送给RTU。
1.2交流采样存在的误差（1）交流采样是用离散量代替连续量，采样精度直接取决于一周期波形当中的采样点数，采样时间由模数A/D转换器和采样处理器CPU决定。
模数转换器的转化位数的多少也决定了采样准确度，转化位数越多，采样精度越高。
（2）采样装置里面小TA、小TV内阻值直接影响采样精度，小变换器是将大电流、大电压量变为弱电信号，满足输入要求。
（3）软件算法存在一定误差，由于采样使用傅里叶积分变换代替连续积分，算法原理上自然的带来一些误差。
（4）环境因素也会对交流采样带来一些误差，温度、湿度，都会影响采样装置电子元器件的运行环境，从而影响交流采样结果。

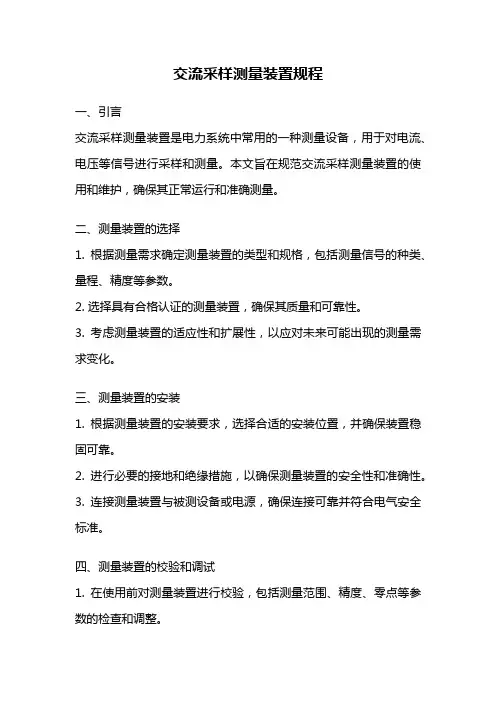

交流采样测量装置规程
交流采样测量装置规程一、引言交流采样测量装置是电力系统中常用的一种测量设备，用于对电流、电压等信号进行采样和测量。
本文旨在规范交流采样测量装置的使用和维护，确保其正常运行和准确测量。
二、测量装置的选择1. 根据测量需求确定测量装置的类型和规格，包括测量信号的种类、量程、精度等参数。
2. 选择具有合格认证的测量装置，确保其质量和可靠性。
3. 考虑测量装置的适应性和扩展性，以应对未来可能出现的测量需求变化。
三、测量装置的安装1. 根据测量装置的安装要求，选择合适的安装位置，并确保装置稳固可靠。
2. 进行必要的接地和绝缘措施，以确保测量装置的安全性和准确性。
3. 连接测量装置与被测设备或电源，确保连接可靠并符合电气安全标准。
四、测量装置的校验和调试1. 在使用前对测量装置进行校验，包括测量范围、精度、零点等参数的检查和调整。
2. 确保测量装置与标准装置进行校准，以保证测量结果的准确性和可靠性。
3. 对测量装置进行功能测试和性能验证，确保其正常工作并满足测量要求。
五、测量装置的使用1. 在使用测量装置前，了解和掌握其操作方法和使用注意事项，确保正确操作和安全使用。
2. 严格按照测量装置的规格和要求进行测量，避免超出其测量范围或工作条件。
3. 定期对测量装置进行检查和维护，保持其良好的工作状态和准确的测量性能。
六、测量装置的维护和保养1. 定期清洁测量装置的外壳和连接接口，防止灰尘和湿气对其正常工作的影响。
2. 定期检查测量装置的电源线和信号线，确保其连接牢固和无损坏。
3. 定期检查测量装置的各项参数和功能，如有异常及时处理或更换。
七、测量装置的故障排除1. 在出现测量装置故障时，首先检查电源和信号线的连接是否正常。
2. 根据测量装置的说明书和维修手册，进行故障排除，如无法解决，及时联系厂家或专业人员进行维修。
八、测量装置的更新和淘汰1. 随着科技的不断进步，测量装置的更新和替换是必然的趋势，及时了解新技术和新产品，进行必要的更新和升级。
交流采样测量装置的现场交流采样校验
交流采样测量装置的现场交流采样校验发表时间：2012-03-07T13:53:39.290Z 来源：《时代报告（学术版）》2011年12月（上）供稿作者：张杰琳1 李朝伟2 李建功3[导读] 随着电力系统的迅速发展，变电站以及发电厂的综合自动化系统已经大量投入使用。
张杰琳1 李朝伟2 李建功3（濮阳市供电公司河南濮阳 457000）中图分类号：TM933 文献标识码：A 文章编号：41-1413（2011）12-0000-01摘要：交流采样装置校验是考核变电站交采装置性能的基本方法。
论文介绍了在220kV仲由变电站对交采装置进行交采校验的情况，对正确开展交采装置现场交流采样校验具有借鉴作用。
关键词：测控装置；交采校验The field calibration of AC sampling measurement deviceLi Chao-wei1, Zhang Jie-Lin2 ,Ge Xian-Kui3(Power -supply company of Puyang, Puyang, Henan，457000, China)Abstract: The calibration of AC sampling device in transformer substaion is the basic methods.This paper introduction the situation of the AC sampling device calibration experiment in 220kV Zhong You substation. This paper has references for carring out the corrent experiment of AC sampling device calibration.Key words:monitoring equipment ; AC sampling device calibration引言随着电力系统的迅速发展，变电站以及发电厂的综合自动化系统已经大量投入使用。
SJCY-S交流采样装置对电能表的校验方法(秒懂)
SJCY-S交流采样装置对电能表的校验方法（秒懂）交流采样校验装置（全称：多功能交流采样校验装置指示仪表）是用于校验各种指示仪表、电能表、变送器、交流采样器，产品基于DSP和数据采集处理技术，程控操作、表源一体，window系统，全屏显示，具有联动保护、限流保护、输出保护和校验、传输、打印、数据管理等全面性的测试功能，最大可设置31次谐波，满足各类指示仪表的谐波试验，可用于校验0.5级及以下各类电压表、电流表、单相功率表、三相功率表、各式电能表等电参量。
交流采样装置校验电能表的方法本装置能对各种电能表进行自动或单步校验，文中不提供接线图标，详情可移步参考说明书或致电时基电力售后服务，下面讲具体操作步骤：（1）检查接线正确无误；注意：Ⅰ校单相表时，被校表接装置B相输出，Ⅱ校三相三线表时，被校表Vb不接装置Vb，接装置0V。
（2）从主画面进入“电能表”校验，则进入下一屏：在上屏中，移动光标键，在选中“校表类型”后按Enter键选择被校表类型并选择校表方式。
如选择“自动校验”，在选中“试验点”选择将要校准的选项，用“√”表示要校验的点，移动光标键，在原有“√”的点，按Enter键，“√”消失，表示取消该点校验，在原先空白处，按Enter键，则会出现“√”，表示该点被选中。
在“启动电流”、“潜动电压”处，根据需要分别设置启动电流和潜动电压的百分数。
（3）设定完后，按ABC键，则开始校表。
启动校验过后观察电源窗口，电量就会上升至额定值，电表开始预热转动。
根据屏中的提示操作，机械表校准流程：对好光电头后，按Enter键，开始自动校验；电流降至额定电流的10%（降低电表的转速，以免惯性太大，影响对起动试验的判断），屏中出现“>>”，表明光电头在捕捉下一个色斑，捕到后，电流会降至前面设定的起动试验电流值开始起动试验；根据人工判断，按照屏中提示对起动试验结果作出选择；根据人工判断，按照屏中提示对潜动试验结果作出选择；继续校验即可得到第一个检定点的三个误差（第一个误差为粗大误差，在数据保存的时候仅保存误差二和误差三），校完第一个点后，电量会自动调至第二个检定点，得到该点的三个误差，同样装置会自动校验你在上屏设定的检定点，直至完毕。
交流采样测量装置校验作业指导书
交流采样测量装置校验作业指导书一、引言交流采样测量装置是电力系统中常用的一种设备，用于测量交流电路参数。
为了保证测量结果的准确性和可靠性，需要对交流采样测量装置进行定期的校验。
本作业指导书旨在提供详细的校验操作步骤和注意事项，以确保校验工作的顺利进行。
二、校验装置及材料准备1. 校验装置：- 交流电源- 校验仪表- 校验电阻箱- 校验电流互感器- 校验电压互感器- 校验电能表- 校验电流表- 校验电压表2. 校验材料：- 校验电阻- 校验电流源- 校验电压源- 校验电能表标准表三、校验步骤1. 校验电流互感器：a. 将校验电流源连接到交流电源，并设置合适的电流值。
b. 将校验电流互感器的一次侧连接到校验电流源，二次侧连接到校验仪表。
c. 通过校验仪表测量互感器的二次侧输出电流值，并记录。
2. 校验电压互感器：a. 将校验电压源连接到交流电源，并设置合适的电压值。
b. 将校验电压互感器的一次侧连接到校验电压源，二次侧连接到校验仪表。
c. 通过校验仪表测量互感器的二次侧输出电压值，并记录。
3. 校验电能表：a. 将校验电流源和校验电压源分别连接到交流电源，并设置合适的电流和电压值。
b. 将校验电能表的电流输入端与校验电流源连接，电压输入端与校验电压源连接。
c. 通过校验电能表测量电流和电压值，并记录。
d. 将校验电能表与校验电能表标准表进行比对，计算误差并记录。
4. 校验电流表：a. 将校验电流源连接到交流电源，并设置合适的电流值。
b. 将校验电流表与校验电流源连接。
c. 通过校验电流表测量电流值，并记录。
d. 将校验电流表与校验仪表进行比对，计算误差并记录。
5. 校验电压表：a. 将校验电压源连接到交流电源，并设置合适的电压值。
b. 将校验电压表与校验电压源连接。
c. 通过校验电压表测量电压值，并记录。
d. 将校验电压表与校验仪表进行比对，计算误差并记录。
四、注意事项1. 在进行校验操作前，确保所有校验装置和材料的工作状态正常，且符合相关标准要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交流采样测控装置校验作业步骤
1.校验前准备工作安排
1.1准备工作安排
序号内容标准责任人备注
1 根据设备状况确定工作内
容，组织工作人员学习规程，
使全体工作人员熟悉作业内
容、作业标准、安全注意事
项所有工作人员明确本次校验工作的内容、作业标准及安全注意事项
2 了解被校验设备出厂校验数
据分析设备状况
明确设备状况
3 准备标准装置、仪器仪表、
工器具，所用标准装置、仪
器仪表、工器具状态良好标准装置、仪器仪表等工器具应具有有效周期内的检定证书/报告，且状态良好
4 开始校验前，准备好相关图
纸、试验报告等技术资料满足本次校验工作的要求，材料应齐全，图纸及资料应符合现场实际情况
5 根据现场工作时间和工作内
容落实工作票工作票应填写正确并按照《电业安全工作规程》相关部分执行
1.2人员要求
序号内容责任人备注
1 现场工作人员身体健康、精神状态良好
2 现场校验工作至少2名检定人员方能开展工作
3 工作人员必须具备必要的电气知识，掌握本专业作业技能，检定人员必须持有国家电网公
司颁发的计量检定员证书并经批准上岗
4 全体人员必须熟悉《电业安全工作规程》的相关知识，熟悉现场安全作业要求并经安规考
试合格
1.3仪器仪表和工具
序号名称型号单位数量备注
1 标准装置台 1 《技术指标应满足交流采样测控装置校验规范》要求
2 数字万用表普通块 1
220V/10A 个 1
3 带漏电保护器的开
关电源转接板
4 单相三线电缆盘220V/10A 轴 1
5 专用测试导线套 1
6 计算器普通只 1
7 个人用工具若干
1.4标准装置技术要求
序号项目技术要求备注
1 有效期标准装置必须经具有计量资质的检定单位检定合格且在合格的有效期
内
2 设备状态进入现场工作前对标准装置通电检查，确保设备工作状况良好
3 准确度等级标准装置准确度等级应满足《交流采样测控装置校验规范》的要求
4 连接导线标准装置和试验端子之间的连接导线应有良好的绝缘，中间不允许有
接头并应有明显的极性和相别标志。
1.5危险点分析
序号内容
1 工作人员进入作业现场不戴安全帽、不穿绝缘鞋可能会发生人员伤害事故
2 标准装置接地不好，可能会对校验人员造成伤害
3 变更标准装置的接线时不断开电源，可能会对工作人员造成伤害
4 标准装置校验接线未进行临时固定，可能会脱落，造成装置损坏
5 在二次回路上拆装线时，易发生遗漏及误恢复事故
1.6安全措施
序号内容
1 进入工作现场必须正确使用劳动保护用品，工作人员必须戴安全帽、穿绝缘鞋
2 现场校验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度
3 校验前，工作负责人应对工作人员详细交代在工作区内的安全注意事项
4 标准装置的金属外壳应可靠接地
5
6 校验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置
7 对标准装置校验接线进行临时固定
8 校验结束后，工作人员应对被校验设备的回路进行检查并清理现场
1.7作业分工
序号试验项目作业人员
1 核对互感器变比
2 核对测量装置技术参数
3 检查测量装置和与之连用的互感器的二次回路接线是否正确
4 校验交流采样测量装置的误差
2作业程序
2.1开工
序号内容作业人员签字1 工作票负责人会同工作票许可人检查工作票上的安全措施是否正确完备，经现场核查无误后，与工作票
许可人办理许可手续
2 开工前，工作负责人检查所有工作人员是否正确使用劳动保护器具，并带领所有工作人员进入作业现场，
详细交代作业任务、安全措施和安全注意事项、设备状态及人员分工。
全体工作人员应明确作业范围、
进度要求等内容，并在作业人员签字栏内分别签名
2.2交流采样测量装置虚负荷校验作业内容和操作标准
序号作业内容作业步骤及标准安全措施及注意事项责任人签字
1 核对互感器变
比比较互感器铭牌变比参数与交流采样测量装置的变比参数，应一致
2 核对交流采样
测量装置技术
参数
比较交流采样测量装置铭牌参数与实际设置参数，应一致3 环境条件温度应在15℃-30℃之间；相对湿度应小于80%
4 误差校验的方
法使用标准装置对交流采样测量装置实施虚负荷测量的比较方法
4.1 电流、电压回
路被校验测量装置的电流、电压回路应与运行的电流、电压回路完全隔离，有安全、可靠、可见的断点
4.2 电流电压的施
加在被校验测量装置控制盘端子排处，施加标准装置输出的标准电流、电压
4.3 误差校验对交流采样测量装置进行基本误差校验
4.4 校验数据试验数据在校验过程中录入原始记录中留存
5 操作步骤
责任人签字
监护人签字
5.1 标准装置摆放 标准装置应摆放在安全、稳定、可靠、便于操作的地方
5.2 接入电源 接入标准装置的供电电源
5.3 临时固定 将电压、电流连接导线临时固定在相对端子排较近的支架上
防止因连接导线自身重量造成断路、断路等故障 5.4 连接 将电压电流连接导线接入被校验单元回路侧的端子排 保证连接牢固接触良好 5.5 检查 连接的电流电压等接线是否正确 由监护人员 5.6 通电 合上标准装置工作电源开关
5.7 设置参数 在标准装置上设置被校验交流采样测量装置的相关参数
5.8
误差校验-电压
电压校验点：（Un 为标称电压值）0、40%Un 、80%Un 、100%Un 、120%Un
基本
误
差
公
式
%100⨯-=
F A Vi
Vx Eu
Vx 采样装置显示值
Vi 标准装置输出值 A F 基准值（57.74V ）
5.9
误差校验-电流
电流校验点：（In 为标称电流值）0、20%In 、40%In 、60%In 、80%In 、100%In 、120%In
基本
误
差
公
式
%100⨯-=
F
A Ii
Ix Ei Ix 采样装置显示值 Ii 标准装置输出值 A F 基准值（1A 或5A ）
5.10
误差校验-频率 频率校验点：标称频率值（50Hz ）、标称频率值的±0.5Hz 、标称频率值的±1Hz 、标称频率值的±2Hz 、
基本误差公式
%100⨯-=
F
f A Fi
Fx E Fx 采样装置显示值 Fi 标准装置输出值 A F 基准值（10Hz ）
责任人签字
监护人签字
5.11
误差校验-功率因数
功率因数校验点：1、0.866(L)、0.5(L)、0.866(C)、0.5(C) 基
本
误
差
公
式
%100⨯-=
F
PF A PFi
PFx E PFx 采样装置显示值 PFi 标准装置输出值 A F 基准值（1）
5.12
误差校验-功率
有功（无功）功率校验点：（在施加标称电压值条件下）cos Ø=1(sin Ø=1),电流变化点为：0、20%In 、40%In 、50%In 、
60%In 、80%In 、100%In 、120%In cos Ø=0.5L(sin Ø=0.5L),电流变化点为：40%In 、100%In cos Ø=0.5C(sin Ø=0.5C),电流变化点为：40%In 、100%In
基本误差公式%100⨯-=F
P
A Pi Px E %100⨯-=F
Q A Qi Qx E P(Q)x 采样装置显示值 P(Q)i 标准装置输出值 A F 基准值（cos Ø=1或sin Ø=1时的功率标称值173.2或866）
5.13 输出归零校验完毕将所有输出电量归零
5.14 断电断开标准装置工作电源
5.15 拆除拆除电压连接线
5.16 拆除拆除电流连接线
5.17 拆除拆除临时固定连线
5.18 检查由安全监护人员检查，确认现场校验操作所动线路是否全
部恢复为正常状态。
