避雷器试验作业指导书和试验实用标准
避雷器作业指导书
避雷器试验作业指导书一、试验设备1.1 500KV网站避雷器二、开工作票2.1 开出工作票，严格执行工作票制度和国家安全规程的要求进行工作。
三、安全措施3.1 为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。
3.2 进行交直流耐压等高电压试验时，为保证人身和设备安全，要求必须在试验设备周围设围栏，并有专人监护，试验时试验人员与看守人员通信要通畅，没有试验人员的命令看守人员不能乱动．负责升压的人要随时注意周围的情况，一旦发生异常情况应立刻降低电压，短开电源停止试验，对被试绕组进行放电后再对绕组进行检查，查明原因并排除后方可继续试验。
3.3 试验设备的步骤布置应紧凑、连接线短，接地线应牢固可靠。
3.4进入现场穿工作服，绝缘鞋，配戴好安全帽，高空作业系好安全带。
3.5工作前前各项安全措施到位。
四、作业程序依据《电力设备交接和预防性试验规程》（2005）4.1 绝缘电阻测试（用2500V及以上兆欧表，35KV以上，不低于2500MΩ）。
4.2 放电计数器动作检查4.3 直流1 mA电压U1mA及0.75U1mA下的泄漏电流测试（0.75U1mA下的泄漏电流不应大于50μA）。
4.4 底座绝缘电阻测试（自行规定）五、准备试验仪器5.1 S1-5005绝缘电阻测试仪5.2 ZGS-C 300/5便携式直流高压发生器5.3 ZV型雷击测试器六、安全交底及技术交底6.1 观察工作现场的工作环境，对工作现场进行危险点分析对工作班成员进行安全措施交代。
6.2 向工作班交代工作范围。
6.3 工作时必须穿工作服、佩带安全帽、带绝缘手套、穿绝缘鞋，有爬高工作要系安全带。
6.4 测量开始前应将被试设备充分放电。
6.5 检查试验仪器接地是否可靠，接线是否正确。
6.8 测量结束后将被试设备充分放电七、工作完成后撤离工作现场8.1 检查短路接地线是否拆除。
8.2清理工作现场工完料尽场地清。
避雷器试验作业指导书
避雷器试验作业指导书1范围本作业指导书规定了碳化硅阀式避雷器的交接验收试验、预防性试验的试验项目、作业程序、试验结果判断和试验注意事项。
适合电力生产、基建、试验研究单位在碳化硅阀式避雷器的交接验收、预防性试验、检修过程中应用。
制定本指导书的目的是在检查碳化硅阀式避雷器的制造与安装质量，以及在检查运行中避雷器的安全状况过程中规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB50150电气装置安装工程电气设备交接试验标准3安全措施3.1为保证人身和设备安全，在进行绝缘电阻或直流试验后应对试品充分放电。
3.2在进行高压试验时，应有专人在试验场地周围监护，严禁非试验人员进人试验场地。
a) 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋。
b) 现场试验工作必须执行工作票制度，工作许可制度，工作监护制度，工作间断、转移和终结制度。
c) 在现场进行试验工作时，试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。
d) 试验现场应装设遮栏或围栏，悬挂“止步，高压危险!”的标示牌，严禁非试验人员进人试验场地。
e) 试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠。
f) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。
g) 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置。
h) 开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。
i) 试验过程应有人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。
当出现异常情况时，应立即停止试验，查明原因后，方可继续试验。
户外避雷器试验作业指导书
户外避雷器试验作业指导书一、实验目的1.了解避雷器的原理和结构。
2.学会避雷器的使用方法。
3.掌握安全用电知识。
二、实验原理避雷器是用于保护电器设备不被雷电击坏的一种保护装置。
它是将电器设备与地有一定电阻的接地系统相连，当雷电击中设备或其它导体后，避雷器会使这个电荷外流，从而保护设备与使用者的安全。
三、实验器材和材料1.避雷器 1个2.导线若干3.万用表 1台4.雷电模拟器 1台5.安全工具 1套四、实验步骤第一步：检查器材的完好性和安全性。
检查避雷器有无损坏以及使用是否安全。
第二步：准备实验条件，使用安全工具保证实验安全。
第三步：使用万用表检测避雷器的电阻值，记录下来。
第四步：使用雷电模拟器模拟雷电，确认避雷器能够抵御雷电的攻击。
第五步：检查避雷器的保护效果是否满足要求，如果不能满足要求，需要更换避雷器。
第六步：将实验记录整理，包括实验现象和数据等信息。
第七步：清理实验现场，安全存放器材。
五、实验注意事项1.实验期间需要戴好安全工具，确保人身安全。
2.仔细阅读使用说明书，了解并掌握使用方法和安全用电知识。
3.避雷器需定期检查并更换，以确保其保护效果。
4.雷电模拟器只能由专业人员操作，不得随意尝试。
5.实验过程中如有异常情况，应及时停止实验并采取紧急措施。
六、实验结果分析避雷器是可以有效保护电器设备不被雷电击坏的一种保护装置。
通过实验可以清楚地了解到避雷器的原理和结构，并掌握使用方法和安全用电知识。
实验结果需要结合实验现象和数据等信息进行分析，如果避雷器不能完全抵御雷电的攻击，需要及时更换避雷器。

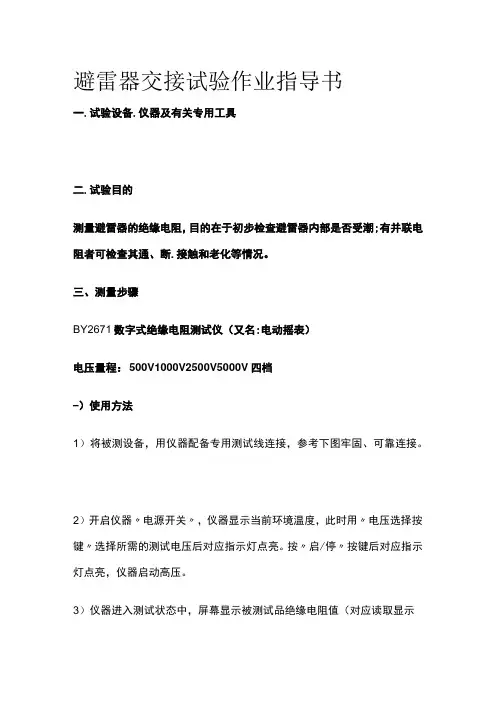

避雷器交接试验作业指导书
避雷器交接试验作业指导书一.试验设备.仪器及有关专用工具二.试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮;有并联电阻者可检查其通、断.接触和老化等情况。
三、测量步骤BY2671数字式绝缘电阻测试仪（又名:电动摇表）电压量程：500V1000V2500V5000V四档-）使用方法1）将被测设备，用仪器配备专用测试线连接，参考下图牢固、可靠连接。
2）开启仪器〃电源开关〃，仪器显示当前环境温度，此时用〃电压选择按键〃选择所需的测试电压后对应指示灯点亮。
按〃启/停〃按键后对应指示灯点亮，仪器启动高压。
3）仪器进入测试状态中，屏幕显示被测试品绝缘电阻值（对应读取显示值单位），测试完成后按〃启/停〃按键对应指示灯熄灭，仪器关闭高压。
4）仪器进入测试状态中，内部计时器启动，第一个15S、60S、600S蜂鸣器长鸣,其间每间隔15S短鸣；测试中仪器自动记忆15S、60S、600S 时刻绝缘电阻值；在记忆60S、600S绝缘电阻值后显示吸收比、极化指数（约5秒）并记忆。
5）数据记忆后，按〃提取存储值按键〃后对应指示灯点亮，LCD显示对应记忆数据约5秒。
（仪器在不关闭电源或下一次测试启动前，仪器将记忆上一次的测试数据，反之上一次测量数据将被清除）6）连接AC220V充电电源接口后，〃充电〃指示灯闪动，充满后〃充电〃指示灯长亮。
（若长时间不使用仪器，请保证3-5个月充电一次）二）接线端子符号含义测量绝缘电阻时，线路〃L〃与被测物同大地绝缘的导电部分相接，接地〃E〃与被测物体外壳或接地部分相接，屏蔽〃G〃与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。
测量电气产品的元件之间绝缘电阻时，可将〃L〃和端接在任一组线头上进行。
如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。
三)影响因素及注意事项1 .试品温度一般应在io℃~40。
C之间。
2 .绝缘电阻随着温度升高而降低，但目前还没有一个通用的固定换算公式。
避雷器预防性试验作业指导书
避雷器试验作业指导书1 适用范围：本指导书适用于避雷器试验工作。
本指导书包括的试验项目有：1.1 绝缘电阻（含底座绝缘电阻）1.2 FZ型避雷器电导电流测量及非线性系数。
1.3 FS型避雷器的工频放电电压测量。
1.4 无间隙氧化锌避雷器的U1mA值及I0.75U1mA值。
氧化锌避雷器在运行电压下交流泄漏电流及阻性分量的测量1.5 有间隙氧化锌避雷器的工频放电电压测量1.6 计数器动作情况。
2 引用标准：《电力设备预防性试验规程》。
3 试验准备：3.1 试验条件：天气良好，试品及环境温度不低于+5℃，湿度不大于80%。
一次班将避雷器所有引线断开，并清除表面尘埃，将计数器断引。
同时高试班接好相关试验线。
3.2工作小组由4-5人组成，并经年度安全考试合格。
在有工作经验人员带领下进场。
3.3试验仪器：操作箱、试验变、电压表、KGS直流高压发生器、高静电发生器、MODER3124、放电棒、温湿度计、接地线、放电棒。
3.4安全措施：工作负责人与运行值班员按工作票上所列安全项目做安全措施，并检查合格，然后在工作票上签字，试验人员在工作负责人带领下进场，试验现场设遮拦派专人监护。
3.5记录铭牌和出厂值。
4 绝缘电阻：4.1试验接线：MODER3124“L”端子接于避雷器的高压端，“E”接于避雷器的另一端，将避雷器表面屏蔽后接与“G”端。
4.2试验步骤：4.2.1在具备试验安全条件下，将避雷器接地放电。
4.2.2检验MODER3124工作状况正常。
4.2.3底座绝缘兆欧表电压为1KV。
主绝缘兆欧表电压为2.5KV4.2.4试验结束或重复试验前，须将避雷器对地充分放电。
4.2.5与历年试验结果和同类避雷器相比较，应无明显变化。
4.2.6记录当时的气象条件等。
4.3注意事项：4.3.1在潮湿的天气时不应测量。
一般在干燥，晴天，环境温度不低于5℃，湿度不大于80%时进行测量。
4.3.2MODER3124的“L”和“E”端子接线不能对调。
电网建设户外避雷器试验作业指导书
户外避雷器试验作业指导书编码：DQSY-06第14项DQSY-06 户外避雷器试验作业指导书目次1 适用范围 (127)2 编写依据 (127)3 作业流程图 (127)4 安全风险辨析与预控 (128)5 作业准备 (128)6 作业方法 (130)7 质量控制措施及检验标准 (132)8 安全作业票 (133)DQSY-06 户外避雷器试验作业指导书1适用范围1.1电压等级35kV 及以下配网工程。
1.2电气类别适用于10kV 配网工程户外避雷器交接试验。
2编写依据表2编写依据序号引用资料名称1GB 50150—2006《电气装置安装工程电气设备交接试验标准》2DL3DL4DL5GB 11032—2000《交流无间隙金属氧化物避雷器》6DL/T 5161—2002《电气装置安装工程质量检验及评定规程》7《中3作业流程图图3作业流程图4安全风险辨析与预控4.1 户外避雷作业 前，施工项目部根，参照《4.2 按《指与户外避雷器试验作业作（编码4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业 人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用 10 天，超过 10 天须 重新办理作业票，在工作完成后上交项目部保存备查。
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任。
施工单位检查人： 监理单位检查人： 日期： 日期： 注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“―”，未检查项空白。
5 作业准备5. 1 作业前施工条件 表 5.1 作业 前 施工 条5. 2 人员、主要工器具及仪器仪表配置DQSY-06 户外避雷器试验作业指导书6作业方法导书DQSY-06 户外避雷器试验作业指导书7质量控制措施及检验标准7.1质量控制措施7.1.1 现场负责人应根据现场情况安排技术人员负责质量监控。
避雷器预防性试验作业指导书
1范围
本指导书适用于氧化锌避雷器预防性试验作业。
2引用标准
2．1国家电网安监2005 83号文《电力安全工作规程》（发电厂和变电所部分）
2．2 GB11032-2000交流无间隙金属氧化锌避雷器
2．3 DL/T 804-2002交流电力系统金属氧化锌避雷器使用导则
2．4 DL/T 596-1996电力设备预防性试验规程
2．5配电网、开关站（开闭所）运行管理制度、检修管理制度、运行管理标准、现场运行规程
2．6 35kV及以下电力设备预防性试验及定期检验规定
3工作前准备
3.1准备工作安排
√
序号
内容
标准
责任人
备注
1
开工前，准备好试验所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料
仪器仪表、工器具应试验合格，满足本次试验的要求，材料应齐全，图纸及资料应附合现场实际情况
6.降压至0，断开试验电源
7.待电压表指示基本为零时，用放电杆对避雷器放电，挂接地线，拆试验接线
1.测量后应对试品充分放电
2.升压时应呼唱
3.测量时应记录环境温度，阀片的温度系数一般为0.05-0.17%即温度升高10度，直流1mA电压约降低1%必要时应进行换算，以免出现误判断
1.直流1mA电压试验值不应该低于GB11032中的规定数值与产品出厂值相比较，变化不应该大于±5%
5
试验现场不设安全围栏，使非试验人员进入试验现场
试验现场应设围栏，悬挂“止步，高压危险”标示牌，严禁非工作人员进入工作现场
6
误碰带电设备，与带电部分保持安全距离不够
工作人员与带电部分保持足够的安全距离
7
升压过程中不实行呼唱制度，造成人员触电
避雷器试验作业指导书
避雷器试验作业指导书编制：审核：批准：年月日发布年月日实施前言为进一步加强XXX有限公司中心试验室质量管理工作，促进和提高整体管理水平，完善作业流程，规范作业操作方法，特编写了避雷器试验作业指导书。
该作业指导书的编写遵循了我国标准化、规范化和国际通用的贯标模式要求。
该作业指导书纳入中心试验室管理体系管理。
本作业指导书由XXX有限公司中心试验室提出。
本作业指导书由XXX有限公司中心试验室归口管理。
本作业指导书编写人：XXX本作业指导书审核人：XXX本作业指导书批准人：XXX目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 安全措施 (1)5 人员设备和要求 (2)6 试验方法和判断方法 (2)7 危险点分析及预防措施 (5)8 原始记录与正式报告的要求 (6)9 安全技术交底表格 (7)避雷器试验作业指导书1 目的制定本指导书的目的是在检查金属氧化物避雷器的制造与安装质量以及检查运行中的避雷器的安全状况过程中规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2 适用范围本作业指导书规定了金属氧化物避雷器的作业程序、试验结果判断和试验注意事项。
适用于电力生产、基建、试验研究单位在金属氧化物避雷器的交接验收、预防性试验、检修过程中应用。
3 引用标准下面的文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 596—1996 电力设备预防性试验规程4 安全措施4.1 进入试验现场，试验人员必须戴安全帽，穿绝缘鞋；4.2 现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度；4.3 试验现场应装设遮拦或围栏，悬挂“止步，高压危险！”标识牌，严禁非试验人员进入试验现场；4.4 为保证人身和设备安全，在进行绝缘电阻和直流泄露试验后应对试品充分放电；4.5 在现场试验工作时，根据带电设备的电压等级，试验人员应注意与带电体的安全距离不应小于《安规》中规定的距离；4.6 试验器具的金属外壳应可靠接地，试验设备与仪器的接线应牢固可靠；4.7 工作中如需使用梯子等攀高工具时，应做好防止高攀的安全措施；4.8 试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠地过载保护装置；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器试验作业指导书与试验标准2016年12月6日目录第一章总则 (2)第二章引用标准 (3)第三章检修工作准备 (4)第四章检修试验作业 (16)第五章检修报告编写及要求 (27)第六章检修工作的验收 (28)第一章总则第一条为了提高避雷器设备的检修质量，使设备的检修工作达到制度化、规范化，保证避雷器安全可靠运行，特制定本规范。
第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段；检修包括检查（检测）和修理两部分内容，检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。
第四条本标准适用于国家电网公司系统的10kV～750kV金属氧化物避雷器以及系统标称电压10kV～500kV碳化硅阀式避雷器。
第二章引用标准第五条以下列出了本规范应用的标准、规程和导则，但不限于此。
GB7327－1987 交流系统用碳化硅阀式避雷器GB11032－2000 交流无间隙金属氧化物避雷器GB2900.12－1989 电工名词术语避雷器GB50150－1991 电气装置安装工程电气设备交接试验标准GB/T16927.1－1997 高电压试验技术第一部分：一般试验方法GBJ 147－1990 电气装置安装工程高压电器施工及验收规范DL/T596－1996 电力设备预防性试验规程DL/T804－2002 交流电力系统金属氧化物避雷器使用导则DL/T815－2002 交流输电线路用复合外套金属氧化物避雷器Q/GDW109－2003 750kV系统用金属氧化物避雷器技术规范GB 5 0150-2006 电气装置安装工程电气设备交接试验标准国家电网公司《变电站管理规范》（试行）国家电网公司《电力生产设备评估管理办法》国家电网公司《110(66)kV～750kV避雷器技术标准》国家电网公司《110(66)kV～750kV避雷器运行管理规范》国家电网公司《110(66)kV～750kV避雷器技术监督规定》国家电网公司《预防110(66)kV～750kV避雷器事故措施》第三章检修工作准备第六条确定检修项目避雷器设备检修周期不做具体的规定，检修工作一般是在发现缺陷或发生事故后有针对性的开展。
通常，按照检修计划开展的避雷器设备检修工作称为计划性检修；由于紧急缺陷或设备事故而开展的抢修称为临时性检修。
根据避雷器缺陷或事故的种类。
设备的检修一般包括以下项目：（一）避雷器整体或元件更换；（二）避雷器连接部位的检修；（三）外绝缘的处理；（四）放电动作计数器及在线监测装置的检修；（五）绝缘基座的检修；（六）避雷器引流线及接地装置的检修；（七）气体介质的补充。
设备的试验一般包括以下项目：金属氧化物避雷器试验项目：（一）测量绝缘电阻值；（二）测量氧化锌避雷器的持续电流（泄漏电流）；（三）测量氧化锌避雷器的直流参考电压或工频参考电压；（四）检查放电计数器的动作情况及避雷器基座绝缘；（五）直流1mA电压（U1mA）及0.75U1mA下的泄漏电流；阀式避雷器试验项目：（一）测量绝缘电阻值；（二）电导电流及串联组合元件的非线性因数差值；（三）测量阀式避雷器的工频放电电压；（四）检查放电计数器的动作情况及避雷器基座绝缘；（五）检查密封情况；第七条避雷器概述（一）避雷器应用:电力系统输变电和配电设备在运行中会受到以下几种电压的作用：①长期作用的工作电压；②由于接地故障、谐振以及其他原因产生的暂态过电压；③雷电过电压；④操作过电压。
雷电过电压和操作过电压可能有较高的数值，单纯依靠提高设备绝缘水平来承受这两种过电压，不但在经济上是不合理的，而且在技术上往往也是不可能的。
积极的办法是采用专门限制过电压的电器，将过电压限制在一个合理的水平上，然后按此选用相应绝缘水平的设备。
避雷器是其中最主要的一种限制过电压的电器。
避雷器的保护特性是被保护设备绝缘配合的基础，改善避雷器的保护特性，可以提高被保护设备运行的安全可靠性，也可以降低设备的绝缘水平，从而降低造价。
设备电压等级越高，降低绝缘水平所带来的经济效益越显著。
避雷器安装在被保护设备上，过电压由线路传到避雷器，当其值达到避雷器动作电压时避雷器动作，将过电压限制到某一定水平(称为保护水平)。
过电压之后，避雷器立即恢复截止状态，电力系统恢复正常状态。
避雷器应符合下列基本要求：①能长期承受系统的持续运行电压，并可短时承受可能经常出现的暂态过电压；②在过电压作用下，其保护水平满足绝缘水平的要求；③能承受过电压作用下放电电流产生的能量；④过电压之后能迅速恢复正常工作状态。
（二）避雷器的正常使用条件：避雷器的正常使用条件为：①适合于户内外运行；②环境温度为＋40℃～－40℃；③可经受阳光的辐射；④海拔高度不超过其设计高度；⑤电源的频率不小于48Hz、不超过62Hz；⑥长期施加于避雷器的工频电压不超过避雷器持续运行电压的允许值；⑦地震烈度7度及以下地区；（三）避雷器分类：我国通用型避雷器系列及其应用范围见表1。
表1 通用型避雷器系列及其应用范围第八条作业前准备（一）现场勘察及试验前鉴定1.1 作业班组对作业区段进行现场勘察，班组提报停电计划。
1.2 作业班组对作业区段进行试验前鉴定，对需要处理的问题进行归纳整理，移交给工作票签发人。
1.3 工作票（倒闸票）签发1.4 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求，提前一天签发电力停电作业工作票（倒闸票）。
工作票签发人指派的工作执行人（领导人）1人，作业人员数量必须满足许可、检修、监护等需要（7人以上，包括2名试验人员）。
1.5 工作票签发人签发完毕后面对面交工作执行(领导)人审核，审核无误后双方分别签字确认。
1.6 召开预想会1.6.1 由工作执行（领导）人组织作业组全体人员召开班前预想会，进行技术交底和安全交底，并分配工作任务。
1.6.2 危险点及控制措施1.6.3 进行图示分工，工作领导人（或工作执行人）宣读工作票、倒闸票、网络图，合理安排安全措施及工作任务，做到每一名工作组员都知道工作地点、内容、施工方法、作业内容和停电范围，并进行部分提问。
1.6.4重要负荷确认备用电源正常。
1.6.5工作监护人在现场不间断地监护。
1.6.6工作组员听从工作领导人（工作执行人）和调度的指挥，工作领导人（工作执行人）不得参加具体检修作业。
1.6.7试验工作时必需穿工作服、绝缘鞋、戴安全帽。
进行高电压工作时还应采用绝缘垫（或绝缘靴）、绝缘手套及护目镜等安全防护用具。
1.6.8预防性试验必须在避雷器高低压侧全部停电的情况下并采取必要的安全措施下方可进行。
试验前应将避雷器各侧引线全部拆除。
拆接引线时应使用合适的工具，以免损坏设备。
拆除的引线必需与试验加压部位保证足够的安全距离。
1.6.9试验场地装设临时遮栏应将被试避雷器全部围起来，并向外悬挂“止步、高压危险！”标示牌。
1.6.10 接取试验电源由两人进行，电源电压、容量必需满足试验要求。
1.7 工器具、材料准备（二）资料与人员准备①试验方案；②试验原始数据记录本；③出厂或上一次试验数据。
④高压试验人员2～3人（根据试验性质及项目决定）；；⑤所有工作人员需通过每年一次的DL409－91《电业安全工作规程》（发电厂和变电所电气部分）年度考试；⑥高压试验人员应取得“高压试验”特种资格证书。
第九条资料收集检修项目确定后，应根据检修项目收集避雷器设备的有关技术及运行资料。
不同检修项目所需收集的技术及运行资料推荐如表1所示。
表1 避雷器检修工作资料收集的推荐内容第十条制定检修方案检修部门应根据检修项目的内容及收集到的资料制定检修方案，检修方案需经生产主管部门审查、批准后方可开始组织实施。
第十一条人员、工器具、材料、备品、备件的准备检修工作开始前，检修部门应根据检修批准后的检修方案进行人员、工器具、材料、备品、备件的准备。
检修人员必需具备电气一次设备的检修资质并熟悉检修方案。
检修工作中至少应有一名检修人员具有担任工作负责人的资格并应有避雷器设备检修的工作经验。
设备需要吊装时，起重工必需有资质证书并应具有相关的工作经验或经历。
工器具、材料、备件应按实际需要量进行准备并适当留有裕度。
第十二条检修过程中的突发事件预想及处置措施（一）避雷器检修过程中可能的突发事件包括：（１）吊车臂与周围带电体距离过近引起放电；（２）吊车碰伤待检修避雷器周围的其它电气设备；吊装过程中，避雷器突然坠落；（３）避雷器突然断裂；（４）引流线滑落碰伤待检修避雷器周围的其它电气设备或搭接周围带电体等。
（二）突发事件发生时，检修工作必需立即暂停，并查明突发事件引起的后果。
（三）对于突发事件引起系统事故、障碍或其它设备的损伤，应按其相关的处理措施（国家电网公司《110(66)kV～750kV避雷器运行管理规范》第七章）进行处置；如发生人员伤害，则应立即进行现场抢救或就近送医院进行救治。
第四章 检修试验作业第十三条 工艺流程图第十四条 安全措施、技术措施、组织措施（一） 避雷器的检修工作必需办理工作票，指定工作负责人和安全监护人。
检修工作开始前，工作负责人在检查待检修对象与工作票一致后向检修人员宣读工作票并布设安全围栏。
检修需要起重作业时，工作负责人应指定吊车的工作范围，并向起重工说明带电体的安全距离。
在确认待检修设备已停电并挂接地线或采取其它有效接地措施后，检修作业方可开始。
工作中，严禁检修人员擅自扩大工作范围或走错间隔。
安全监护人应切实履行职责，发现不安全行为时应及时制止。
（二） 检修工作一般应严格按照已批准的检修方案所规定的检修工艺进行。
如在检修工作中需改变检修工艺，必需经生产主管部门批准。
（三） 检修人员必需严格服从工作负责人及安全监护人的命令，否则应立即终止其检修工作并令其退出检修现场。
第十五条 检修要求（一）避雷器整体或元件更换验电、接地检查、测量检修设备线夹并涂导电膏测试接地电阻检修避雷器撤除接地线办理开工手续办理工作结束填写记录（１）金属氧化物避雷器不得进行元件更换。
（２）避雷器更换前应先检查备品包装是否受潮，对照包装清单检查备品附件是否缺少或损坏，检查避雷器的外观和铭牌是否缺少或损坏，压力释放板是否完好无损，铭牌与所需更换的避雷器是否一致。
（３）避雷器的拆除工作应自上而下进行，即先拆除避雷器的引流线，然后拆除均压环，之后拆除避雷器或避雷器元件。
拆除前应先将被拆除部分可靠的固定，避免引流线突然滑出、均压环坠落或避雷器的倒塌。
（４）避雷器的安装应符合以下要求：１）避雷器组装时，其各节位置应符合产品出厂标志的编号。
