电气控制与PLC期末考试复习题一、填空题1、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
2、电磁机构由吸引线圈、铁心、衔铁等几部分组成。
3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，从而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护.5、熔断器主要由熔体、熔断管（座）、填料及导电部件等组成。
6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成。
7、三相异步电动机常用的减压起动方式有：星形-三角形（Y-△）减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等。
8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、PLC的软件由系统程序和用户程序两大部分组成。
10、PLC常用的编程语言有：梯形图、布尔助记符和高级语言11、触点系统的结构形式有桥式触点、指形触点。
12、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
13、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
14、热继电器有多种结构形式，最常用的是双金属片结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
15、熔断器主要作为电路的短路保护元件。
16 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有：反接制动、能耗制动、再生制动等。
17、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
18、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
19、按PLC物理结构形式的不同，可分为整体式和模块式两类。
20、PLC常用的编程语言有：梯形图、指令表、高级语言。
二、选择题1、电磁机构中，吸引线圈的作用是：（ A ）A、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的（A ）A、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是：（ B ）A、交流接触器有短路环，而继电器没有B、交流接触器有主、辅助触点之分，而继电器没有C、没有区别4、熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。
A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：（ C ）A、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是：（ D ）A、KAB、KTC、SBD、KM7、熔断器的电气文字符号是：（ A ）A、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是：（ A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是：（ C ）A、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是：（ D ）A、用于串联或并联连接B、常闭触点与起始母线的连接C、用于驱动线圈D、常开触点与起始母线的连接11、电磁机构中，吸引线圈的作用是：（ A ）A、将电能转化成磁场能量B、将磁场能转化成电能12、用来分断或接通控制电路的是交流接触器的（ A ）A、辅助触点B、主触点13、电磁式交流接触器和交流继电器的区别是：（B ）A、交流接触器有短路环，而继电器没有B、交流接触器有主、辅助触点之分，而继电器没有C、没有区别14、下列对PLC输入继电器的描述正确的是：（ A ）A、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动15、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点16、中间继电器的电气符号是：（ C ）A、SBB、KTC、KAD、KM17、自动空气开关的电气符号是：（ B ）A、SBB、QFC、FRD、FU18、下列对PLC软继电器的描述，正确的是：（A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确19、OR指令的作用是：（D ）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接20、用于驱动线圈的指令是：（ D ）A、LDB、ANDC、ORD、OUT三、判断题1、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环。
（正确）2、产生电弧的条件是：A、在大气中断开电路B、被断开电路的电流超过某一数值C、断开后加在触点间隙两端电压超过某一数值（在12—20V之间）（B）3、交流接触器在灭弧装置损坏的情况下也可以使用。
（错）4、安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。
（对）5、一般情况下，速度继电器有两对常开触点和两对常闭触点，当电动机带动其转子向某方向运行达到某一转速时，有一对常开触点接通，常闭触点断开，所以速度继电器可以用于电机的制动控制。
（对）6、PLC的输出继电器的线圈不能由程序驱动，只能由外部信号驱动（错）7、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。
（错）8、PLC的软继电器编号可以根据需要任意编写。
（错）9、在绘制电气元件布置图时，重量大的元件应放在下方，发热量大的元件应放在上方。
（对）10、在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。
（对）11、电磁机构由吸引线圈、铁心、衔铁等几部分组成。
（对）12、因为交流电磁继电器的触点工作电流较小，所以其铁心端面上不需要安装短路环。
（对）13、交流接触器的灭弧罩如果损坏，一时又找不到零件更换，可以先去掉灭弧罩使用。
( 错)14、为了避免误操作，通常将控制按钮的按钮帽用红色表示停止按钮，绿色表示启动按钮。
（对）15、安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸刀松动落下时误合闸。
（对）16、PLC的输出继电器的线圈只能由程序驱动。
（对）17、在设计PLC的梯形图时，左母线与线圈之间是否需要触点可以根据需要确定。
（错）18、PLC的所有软继电器都是既有线圈又有触点。
（错）19、在绘制电器元件布置图时，重量大的元件应放在上方，而发热量大的元件应放在下方。
（错）20、在设计PLC的梯形图时，在每一逻辑行中，串联触点多的支路应放在上方。
（对）四、问答题1、下列电路为电动机正反转控制电路（KM1控制电机正转，KM2控制电机反转），试简述其工作过程。
答：1、接通电源，按下正转启动按钮SB2，正转接触器KM1的线圈得电工作，其常开辅助触点闭合实现自锁，电机开始正转，其常闭辅助触点断开，使反转接触器KM2的线圈不能得电而不能工作（即实现互锁）；松开SB2，正转接触器KM1也能继续工作。
在KM1工作过程中如果按下反转启动按钮SB3，其常闭触点使正转接触器KM1的线圈断电而停止工作，即电机停止正转；同时反转接触器KM2的线圈得电开始工作，其常开辅助触点闭合实现自锁，常闭辅助触点断开使KM1无法得电工作（即实现互锁），电机开始反转；松开SB3，反转接触器KM2也能继续工作。
在电机正转或反转过程中如果按下停止按钮SB1，相应接触器线圈失电停止工作，电机停止运转。
（如果该电路出现短路，则熔断器FU1迅速熔断而切断电路电源；如果电机过载，则热继电器的常闭触点断开而切断相应接触器线圈的电源，达到电机过载保护的目的。
）2、写出下面梯形图的程序语句。
3、指出下面梯形图中的错误（在错误处用A、B、C、……标明，不用改正）。
4、简述下列电路的工作过程。
5、指出下面梯形图中的错误（在错误处用A、B、C、……标明，不用改正）。
五、分析题1、下列电路为三相笼型电机单向旋转连续控制电路，接通电源，当按下启动按钮SB2时，交流接触器KM不工作，试分析故障原因。
1. 熔断器FU1、FU2烧毁或接触不良；2. 按钮SB1、SB2损坏或触点接触不良；3. 热继电器FR故障或常闭触点断开；4. 交流接触器故障5. 线路故障6. 熔断器FU1、FU2烧毁或接触不良；7. 按钮SB1、SB2损坏或触点接触不良；8. 热继电器FR故障或常闭触点断开；9. 交流接触器故障；。
电气控制与PLC应用期末考试必备题
一简答题①.能耗制动与反接制动的优点和缺点？能耗制动优点：消耗能量少，制动电流小（但需要直流电源）。
缺点：控制电路复杂。
能耗制动控制适用于电动机容量较大和启动，制动频繁的场合。
反接制动优点结构简单，缺点制动电流大②电动机能直接启动的条件？启动频繁，元件直接起动电动机容量不大于变压器容量的20%。
②不经常启动，不大于30%。
③容量<10kw笼型电动机//③.PLC主要由哪几部分组成？各部分起什么作用？1.CPU是PLC的核心部件，负责完成逻辑运算、数字运算及协调系统内部各部分的工作。
2存储器单元。
分为系统程序存储器和用户程序存储器。
程序存储器用于存放PLC生产厂家编写的系统程序。
用户程序存储器用于存放用户编写的控制程序。
电源单元。
电源单元将外界提供的电源转换成PLC的工作电源后，提供给PLC。
电源单元还提供掉电保护电路和后备电池电源，以维持部分RAM存储器的内容在外界电源断电后不会丢失。
输入/输出单元。
4输入/输出单元是PLC与工业现场的接口，现场信号与PLC之间的联系通过I/O来实现。
5接口单元。
完成PLC与工业现场之间电信号的往来联系。
6外部设备。
可以概括为：编程设备、监控设备、存储设备、输入/输出设备。
//④请简要说明电动机的基本控制方法1.启动控制。
是应用最广、最基本的控制线路之一。
有直接启动和减压启动两种方法。
小容量笼型电动机可直接启动。
大容量的电动机用减压启动，以限制启动电流。
.2正、反转控制。
使生产机械改变运动方向。
3.调速控制。
用来改善机床的调速性能和简化机械变速装置。
4.制动控制。
在实际生产中，为了实现快速、准确停车，缩短时间，提高生产效率，对要求停转的电动机强迫其迅速停车，必修采取制动措施。
分为机械制动和电气制动。
//⑤吸力特性与反力特性之间应满足怎样的配合关系? 何谓吸力特性和反力特性?吸力特性：电磁系统的电磁吸力与气隙的关系曲线；反力特性：指反作用力与气隙的关系曲线./为了保证衔铁能牢固吸合，反作用力特性必须与吸力特性配合好，在整个吸合过程中，吸力都必须大于反作用力，即吸力特性高于反力特性，但不能过大或过小，吸力过大时，动、静触头接触时以及衔铁与铁心接触时的冲击力也大，会使触头和衔铁发生弹跳，导致触头的熔焊或烧毁，影响电器的机械寿命；吸力过小时，会使衔铁运动速度降低，难以满足高操作频率的要求。
电气控制与plc应用技术期末试题及答案
电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。
A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。
A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。
年国家开放大学电大《电气控制与PLC》期末复习
年国家开放大学电大《电气控制与PLC》期末复习1 一、填空题1、低压电器通常指工作在交流 1200V 以下，直流 1500 V 以下的电路中，起到连接、控制、保护和调节作用的电器设备。
2、热继电器是专门用来对连续运行的电动机进行过载保护，以防电动机因过热而烧毁的一种保护电器，通常是把其常闭触点串接在控制电路中。
3、对于正常运行在三角形连接的电动机，可采用星／三角形降压起动，即起动时，定子绕组先接成星形，当转速上升到接近额定转速时，将定子绕组联结方式改接成三角形，使电动机进入全压正常运行状态。
4、可编程控制器的硬件组成与微型计算机相似，其主机由CPU、存储器、输入输出接口、电源等几大部分组成。
5、PLC 运行时，应该将其开关置RUN档（RUN、STOP）。
6、可编程序控制器的编程语言标准 IEC1131-3 标准详细说明了句法、语义和 5 种编程语言的表达方式，这 5 种编程语言分别为：指令表语言、梯形图语言、功能块图语言、结构文本语言、顺序功能图（SFC）语言。
7、PLS 为上升沿脉冲指令，PLF 为下降沿脉冲指令，皆输出一个扫描周期的脉冲信号。
8、如图示：若闭合 X1，则 Y3、Y2、Y1、Y0 中Y3亮。
9、FX 2N PLC 只有两条步进指令，它们是STL、RET。
10、在电气控制技术中，通常采用熔断器或断路器进行短路保护。
MOVK8K1Y0 END X12 11、常用的电气制动方式有反接制动和能耗制动。
12、电动机长动与点动控制区别的关键环节是自锁触头是否接入。
13、当电动机容量较大，起动时产生较大的启动电流，会引起电网电压下降，因此必须采用降压起动的方法。
14、“LD”为取指令的助记符。
“LDI”为取反指令的助记符。
15、状态元件 S 在步进顺控程序的编程中是一类非常重要的软元件，它与后述的步进顺控指令 STL_组合使用。
16、辅助继电器的常开和常闭触点使用次数不限，在 PLC 内可自由使用。
电气控制与PLC期末试题及知识点详细总结大全

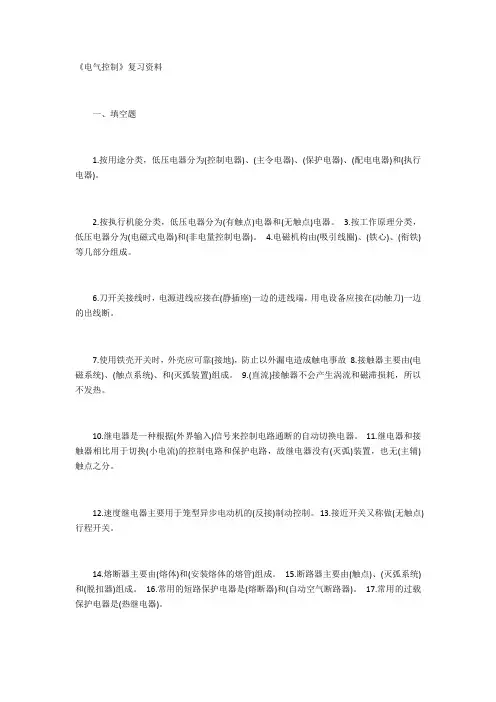

《电气控制》复习资料一、填空题1.按用途分类，低压电器分为(控制电器)、(主令电器)、(保护电器)、(配电电器)和(执行电器)。
2.按执行机能分类，低压电器分为(有触点)电器和(无触点)电器。
3.按工作原理分类，低压电器分为(电磁式电器)和(非电量控制电器)。
4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。
6.刀开关接线时，电源进线应接在(静插座)一边的进线端，用电设备应接在(动触刀)一边的出线断。
7.使用铁壳开关时，外壳应可靠(接地)，防止以外漏电造成触电事故8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)组成。
9.(直流)接触器不会产生涡流和磁滞损耗，所以不发热。
10.继电器是一种根据(外界输入)信号来控制电路通断的自动切换电器。
11.继电器和接触器相比用于切换(小电流)的控制电路和保护电路，故继电器没有(灭弧)装置，也无(主辅)触点之分。
12.速度继电器主要用于笼型异步电动机的(反接)制动控制。
13.接近开关又称做(无触点)行程开关。
14.熔断器主要由(熔体)和(安装熔体的熔管)组成。
15.断路器主要由(触点)、(灭弧系统)和(脱扣器)组成。
16.常用的短路保护电器是(熔断器)和(自动空气断路器)。
17.常用的过载保护电器是(热继电器)。
18.PLC的硬件是由(主机)、(I/O扩展模块)和各种外部设备组成。
19.PLC的软件系统由(系统程序)和(用户程序)组成。
20.PLC执行程序的过程分为(输入采样或输入处理)、(程序执行)和(输出刷新或输出处理)三个阶段。
21.通常一条PLC指令由(步序号)、(助记符)和(元件号)三部分组成。
22.PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为(“软继电器”)。
23.状态转移图中，每一状态提供：(驱动负载)、(指定转换条件)、(置位新状态)三个功能。
二、选择题1.接触器属于( A )电器。
2.吸引线圈的作用是将( A )。
电气控制与PLC期末考试复习题
电气控制与PLC期末考试复习题一、填空题1、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;2、电磁机构由吸引线圈、铁心、衔铁等几部分组成;3、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路;4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,从而推动机构动作的一种保护电器,主要被用作电动机的长期过载保护.5、熔断器主要由熔体、熔断管座、填料及导电部件等组成;6、各种低压断路器在结构上都有主触头及灭弧装置、脱扣器和操作机构等部分组成;7、三相异步电动机常用的减压起动方式有：星形-三角形Y-△减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等;8、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;9、PLC的软件由系统程序和用户程序两大部分组成;10、PLC常用的编程语言有：梯形图、布尔助记符和高级语言11、触点系统的结构形式有桥式触点、指形触点;12、工作在交流电压1200 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;13、交流接触器的触点系统分为主触头和辅助触点,用来直接接通和分断交流主电路和控制电路;14、热继电器有多种结构形式,最常用的是双金属片结构,即由两种不同膨胀系数的金属片用机械碾压而成,一端固定,另一端为自由端;15、熔断器主要作为电路的短路保护元件;16 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动,其中电气制动方法有：反接制动、能耗制动、再生制动等;17、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等;18、PLC的基本结构由中央处理器、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;19、按PLC物理结构形式的不同,可分为整体式和模块式两类;20、PLC常用的编程语言有：梯形图、指令表、高级语言;二、选择题1、电磁机构中,吸引线圈的作用是： AA、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的AA、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是： B A、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别4、熔断器作为短路保护的电器,它是 B 于被保护电路中的;A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是： CA、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是： DA、KAB、KTC、SBD、KM7、熔断器的电气文字符号是： AA、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是： AA、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是： CA、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是： D A、用于串联或并联连接 B、常闭触点与起始母线的连接C、用于驱动线圈 D、常开触点与起始母线的连接11、电磁机构中,吸引线圈的作用是： AA、将电能转化成磁场能量B、将磁场能转化成电能12、用来分断或接通控制电路的是交流接触器的 AA、辅助触点B、主触点13、电磁式交流接触器和交流继电器的区别是：BA、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别14、下列对PLC输入继电器的描述正确的是： AA、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动15、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是： CA、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点16、中间继电器的电气符号是： CA、SBB、KTC、KAD、KM17、自动空气开关的电气符号是： BA、SBB、QFC、FRD、FU18、下列对PLC软继电器的描述,正确的是：AA、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确19、OR指令的作用是：DA、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接20、用于驱动线圈的指令是： D A、LD B、AND C、OR D、OUT三、判断题1、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环; 正确2、产生电弧的条件是：A、在大气中断开电路 B、被断开电路的电流超过某一数值 C、断开后加在触点间隙两端电压超过某一数值在12—20V之间 B3、交流接触器在灭弧装置损坏的情况下也可以使用; 错4、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸; 对5、一般情况下,速度继电器有两对常开触点和两对常闭触点,当电动机带动其转子向某方向运行达到某一转速时,有一对常开触点接通,常闭触点断开,所以速度继电器可以用于电机的制动控制; 对6、PLC的输出继电器的线圈不能由程序驱动,只能由外部信号驱动错7、PLC的输出线圈可以放在梯形图逻辑行的中间任意位置; 错8、PLC的软继电器编号可以根据需要任意编写; 错9、在绘制电气元件布置图时,重量大的元件应放在下方,发热量大的元件应放在上方; 对10、在设计PLC的梯形图时,在每一逻辑行中,并联触点多的支路应放在左边; 对11、电磁机构由吸引线圈、铁心、衔铁等几部分组成; 对12、因为交流电磁继电器的触点工作电流较小,所以其铁心端面上不需要安装短路环; 对13、交流接触器的灭弧罩如果损坏,一时又找不到零件更换,可以先去掉灭弧罩使用; 错14、为了避免误操作,通常将控制按钮的按钮帽用红色表示停止按钮,绿色表示启动按钮;对15、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸; 对16、PLC的输出继电器的线圈只能由程序驱动; 对17、在设计PLC的梯形图时,左母线与线圈之间是否需要触点可以根据需要确定; 错18、PLC的所有软继电器都是既有线圈又有触点; 错19、在绘制电器元件布置图时,重量大的元件应放在上方,而发热量大的元件应放在下方; 错20、在设计PLC的梯形图时,在每一逻辑行中,串联触点多的支路应放在上方 ; 对四、问答题1、下列电路为电动机正反转控制电路KM1控制电机正转,KM2控制电机反转,试简述其工作过程;答：1、接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作即实现互锁；松开SB2,正转接触器KM1也能继续工作;在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止工作,即电机停止正转；同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作即实现互锁,电机开始反转；松开SB3,反转接触器KM2也能继续工作;在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转;如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源；如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的;2、写出下面梯形图的程序语句;3、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;4、简述下列电路的工作过程;5、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;五、分析题1、下列电路为三相笼型电机单向旋转连续控制电路,接通电源,当按下启动按钮SB2时,交流接触器KM不工作,试分析故障原因;1.熔断器FU1、FU2烧毁或接触不良；2.按钮SB1、SB2损坏或触点接触不良；3.热继电器FR故障或常闭触点断开；4.交流接触器故障5.线路故障6.熔断器FU1、FU2烧毁或接触不良；7.按钮SB1、SB2损坏或触点接触不良；8.热继电器FR故障或常闭触点断开；9.交流接触器故障；。
电气控制与PLC应用期末总复习题
电气控制与PLC应用(第二版)复习提纲电气控制与PLC应用期末复习考试题型第一部分填空题第一章常用低压控制电源(33’)1、低压电器用于交流电压1200V、直流电压1500V以下的电路中。
2、接触器主要由电磁系统、触头系统和灭弧装置组成。
3、电磁系统包括铁心(衔铁)、静铁心和电磁线圈3部分。
4、常见的灭弧装置有电动力灭弧、灭弧栅灭弧和磁吹灭弧。
5、时间继电器按延时方式可分为通电延时和断电延时。
6、速度继电器主要有定子、转子和触头3个部分组成，动作转速在120r/min左右，复位转速在100r/min以下。
7、低压断路器又称自动空气开关或自动开关。
8、低压断路器相当于刀开关、熔断器、热继电器、过电流继电器和欠电压继电器组合。
9、当低压电网发生人体触电或设备漏电时，漏电保护器能迅速自动切断电源，从而避免造成事故。
10、漏电保护器按其检测故障信号的不同可分为电压型和电流型。
11、低压隔离器也称刀开关，品种主要有低压刀开关、熔断器式刀开关和组合开关3种。
12、位置开关按其结构不同可分为直动式、滚轮式和微动式。
第二章电气控制线路的基本原则和基本环节(26’)1、电气控制线路的表示方法有：电气原理图、电气元件布置图和电气安装接线图3种。
2、电气控制工程图中，文字符号分为基本文字符号和辅助文字符号。
3、三相笼型电动机减压启动的方法有定子绕组串电阻减压启动、自耦变压器减压启动、Y-△减压启动和延边三角形减压启动等。
4、三相异步电动机常用的电气制动方法有：反接制动、能耗制动、发电制动和电容制动等。
5、三相异步电动机的调速方法有：改变电动机定子绕组的磁极对数p、改变电源频率f1和改变转差率s等。
第三章可编程控制器基础(14’)1、PLC的存储器单元可分为两个部分：系统程序存储器和用户程序存储器。
2、PLC的输入单元通常有直流、交流和交直流3种类型。
3、PLC的输出方式通常有继电器方式、晶体管方式和晶闸管方式3种方式。
《电气控制与PLC》期末试卷 B卷及答案
适用专业：（每小题2分，正确打“√”，错误打“×”）1.PLC的继电器型输出方式只能控制交流负载。
（）2.PLC的输出模块分为继电器输出、晶体管输出和双向可控硅输出三种形式。
（）3.当IL的条件为OFF时，IL/ILC之间各继电器均复位。
（）4.当发生掉电故障时，计数器当前值存入内存，计数器不复位。
（）5.PLC能完成逻辑控制、顺序控制、定时、计数和算术运算等功能。
（）6.I/O继电器在没有与外部设备连接时，均可作为中间继电器。
（）7.SET和RSET指令之间不能插入其它指令。
（）8.几个动断串联或动合并联触点可合并后与PLC相连，只占用一个输入点。
（）9.PLC可以取代继电器完成逻辑控制等功能。
（）10.梯形图中，每一个逻辑行的右母线可以省略不画。
（）二、单项选择题（共20分，每小题2分）1.PLC是一种工业用计算机，因而它必须有很强的能力。
A.计算；B.抗干扰；C.数据管理；D.负荷。
2.在使用PLC时，具有特殊功能的专用继电器可用符号表示。
A.IR；B.HR；C.SR；D.AR。
3.PLC的普通计数器在计数输入端有信号时复位。
A.高电平；B.低电平；C.上升沿；D.下降沿。
4.CPM1A中，等于标志专用继电器符号为。
A.25504；B.25505；C.25506；D.25507。
5.当IL的条件为OFF时，IL/ILC指令之间各继电器状态。
A.与没有IL/ILC指令一样；B.均复位；T、HR、SFT保持当前值；D.均保持当前值。
6.控制计数器CNT的指令程序必须依照顺序输入到CPU中。
A.计数输入、复位输入、计数器线圈；B.复位输入、计数输入、计数器线圈；C.计数器线圈、计数输入、复位输入；D.计数输入、计数器线圈、复位输入。
7.OR-LD指令用来处理。
A.串联触点；B.并联触点；C.串联电路块；D.并联电路块。
8.当复位端有时，SFT复位。
A.高电平；B.低电平；C.上升沿；D.下降沿。
电气控制与PLC应用期末考试卷子
试卷一一、填空题。
(30分，每空1.5分）1、说明下列指令意义：ON 并联的常闭触点 ALD电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS 入栈指令 TON 通电延时定时器指令AN串联的常闭触点 CTU加计数器指令2、继电器的线圈断电时,其常开触点断开，常闭触点闭合。
3外部的输入电路接通时，对应的输入映像寄存器为 1 状态，梯形图中对应的常开触点接通，常闭触点断开。
4、点动控制要变为长动控制,需在启动按钮上加上自锁环节.5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。
6、电气控制图一般分为论主电路和控制电路两部分。
7、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器.8、将编程器内编写好的程序写入PLC时,PLC必须处在 STOP 模式.（RUN,STOP）二、指出下列电路有何错误?应如何改进？（画图说明）（15分）评分标准：能正确画出电气互锁的给5分。
两个机械互锁画出的给10分,少画一个扣5分三、写出下图语句表。
（10分）四、简答题(15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？(5分）相同：电磁机构相同;（5分）不相同：用途不同。
接触器用于自动接通和断开大电流负荷电路。
中间继电器用于增加控制点数或信号放大.不需要。
（5分）五、设计控制一台电动机长动和点动的电气控制电路.（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。
请画出主电路和控制电路。
评分标准：画出主电路的给6分,没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分.控制电路：没有启动按钮的扣分，没有停止按钮的扣分。
没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制.要求1。
画出I/O分配图;2。
画出梯形图或写出语句表。
（I/O分配图5分,画出梯形图或写出语句表 10分）评分标准：没有画出扣I/O分配图5分,其中少一输入和输出扣1分.画出梯形图或写出语句表 10分)两个网络少一个扣5分，其中每网络少一环节扣1分2、试题(八)答案一、填空(每空1分，共34分）1、热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的__过载保护__.2、接触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器.3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成,实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
电气控制及PLC应用期末考试试卷(含答案)
电气控制及PLC应用期末考试试卷一、填空（1×35）1.电磁机构由、、等几部分组成。
2.速度继电器主要用作控制。
3.常见的灭弧装置有、、装置。
4.电路正常工作时，欠电压继电器，当电路电压减小到某一、下时（为 30%~50%UN），欠压继电器对电路实现欠电压保护。
5.热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期保护。
6.在电气控制系统图指的是三种类型的图，分别、、。
7.交流接触器为了减小铁心的振动和噪音，在铁心上加入。
8.PLC的每一个扫描过程分为三个阶段，分别是：、、三个阶段。
9.三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的倍，此方法只能用于定子绕组采用接法的电动机。
10.PLC输出继电器的触点与输出端子相连，输出端除了提供一对继电器常开触头用于接通负载以外，还可以提供内部和触点供编程使用。
11.PLC程序中手动程序和自动程序需要。
12.PLC的输出方式通常有方式、方式、方式。
13.PLC的输出指令OUT是对继电器的进行驱动的指令，但它不能用于。
-32MR的PLC，它表示的含义包括如下几部分：它是单元，内14.型号为FX2N部包括、、输入输出口及；其输入输出总点数为点，其中输入点数为点，其输出类型为。
二、判断（1×10）15．交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。
（）16.熔断器的保护特性是反时限的。
（）17.无断相保护装置的热继电器就不能对电动机的断相提供保护。
（）18.万能转换开关本身带有各种保护。
（）19.低压断路器具有失压保护的功能。
（）20.电动机采用制动措施的目的是为了停车平稳。
（）21.Y0501属于输出继电器，其线圈可以由程序自由驱动。
（）22.产生电弧的条件是：A、在大气中断开电路 B、被断开电路中有电流通过C、断开后触点两端有电压。
（）23.当用电脑编制PLC的程序时，即使将程序存储在电脑里，PLC也能根据该程序正常工作，但必须保证PLC与电脑正常通讯。
电气控制技术与PLC(复习题目和答案
电气控制技术与PLC(复习题目和答案电气控制技术与PLC （复习题目和答案一、选择题1、下列低压电器中可以实现过载保护的有( A )A 热继电器B 速度继电器C 接触器D 时间继电器2、下列元件中，主令电器有( B )。
A、熔断器B、按钮C、刀开关D、速度继电器3、时间继电器的作用是( D )。
A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路4、通电延时时间继电器的线圈图形符号为( B )。
A、B、C、D、5、延时断开常闭触点的图形符号是( B )。
A、B、C、D、6、11kW以上的笼型电机，进行起动时应采取( B )。
A、全压起动B、减压起动C、刀开关直接起动D、接触器直接起动7、三相异步电动机在运行时出现一相电源断电，对电动机带来的影响主要是( B )。
A、电动机立即停转B、电动机转速降低、温度升高C、电动机出现振动及异声D、电动机反转8、欲使接触器KM1动作后接触器KM2才能动作，需要( C )。
A、在KM1的线圈回路中串入KM2的常开触点B、在KM1的线圈回路中串入KM2的常闭触点C、在KM2的线圈回路中串入KM1的常开触点D、在KM2的线圈回路中串入KM1的常闭触点9、三相异步电机采用能耗制动时，当切断电源时，将( )。
A、转子回路串入电阻B、定子任意两相绕组进行反接C、转子绕组进行反接D、定子绕组送入直流电10、电源开关之后的三相交流主电路分别用( )。
A U、V、W标号B L1、L2、L3标号C a、b、c标号二、填空：（每题2分，共28分）1、常用的低压电器是指工作电压在交流以下、直流1500V 以下的电器。
2、熔断器是由和熔管两部分组成的。
3、三相异步电动机的能耗制动可以按时间原则和4、双速电动机的定子绕组在低速时是5、熔体为一次性使用元件，再次工作必须6、接触器的额定电压指的额定电压。
7、热继电器是利用来工作的电器。
