Engineering Design | 工程设计 |·211·2020年第15期安城枢纽互通式立交设计梁 战，黄枭楠，丁武全，边 迪，李 靓（浙江省交通规划设计研究院有限公司，浙江 杭州 310000）摘 要：文章以安城枢纽为例，结合交通流向、地形地物、运营保通、用地条件、造价等实际情况，提出了两个互通立交设计方案。
经多方面综合比选后，推荐对角象限双环式变形苜蓿叶形立交方案。
该方案能灵活把握设计指标，满足交通转换需求，减少占地，节省投资，且立交与既有道路衔接时，考虑了被交路的拓宽规划，规避二次改建，具有较强的实践性和指导性。
关键词：互通立交；交通规划；工程设计中图分类号：U412.35+2.1 文献标志码：A 文章编号：2096-2789（2020）15-0211-03作者简介：梁战，男，本科，工程师，研究方向：公路工程技术。
1 概述安城枢纽地处湖州市安吉县安城镇，位于安城镇西北侧约1.1km 处，距离安吉县城约9.2km ，是申嘉湖高速公路与杭长高速公路相交叉设置的枢纽互通。
位于申嘉湖高速桩号K140+677处，距离其前的梅溪互通13.411km ，距离其后的孝源互通8.787km 。
安城枢纽的主要功能是实现申嘉湖高速公路与杭长高速公路间的交通转换，枢纽位置如图1所示。
路基宽度为26m ；杭长高速公路设计速度为120km/h ，双向四车道，路基宽度为26m ；匝道路基宽度为9～ 10.5m 。
匝道设计速度为40～60km/h ，主要技术如表1所示。
图1 安城枢纽地理位置示意图2 交通量示意表1 互通式立交技术指标项目设计速度/（km·h -1）12012060604040停车视距/m 21021075754040圆曲线最小半径/m一般值20001911.5891502606060极限值150012050最小回旋线参数A/m 701403565最小回旋线长度/m 10025050753570最大纵坡/%224 3.95 3.85最小凸形竖曲线半径/m 一般值4500029000200023239003360极限值230001400450最小凹形竖曲线半径/m 一般值1600014000150025009003000极限值120001000450竖曲线最小长度/m一般值2507837010040108最小值10050354 总体方案4.1 方案一枢纽形式采用对角象限双环式变形苜蓿叶形立交，申嘉湖高速上跨杭长高速，枢纽区范围为MK139+ 741.3～MK141+650，中心桩号为MK140+695.65，交2 建设条件及流量分析（1）地形地物。
赵坎子枢纽互通式立交设计方案比选
62科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N工 程 技 术随着我国基础设施的快速建设,我国的公路、铁路里程不断增长,新建的公路与现有的公路、铁路的交叉也越来越多,并相互影响。
本文介绍了一座高速公路的枢纽互通的方案布设,涵盖了与公路、铁路交叉的各个方面,对类似工程具有一定的指导意义。
赵坎子枢纽互通式立交位于鲅鱼圈港区疏港高速公路起点,是疏港高速连接沈海高速的枢纽互通,其设计方案受多个重要因素制约,对鲅鱼圈港区疏港高速公路项目具有重大的影响。
疏港高速设计速度为80km/h,路基宽度为24.5m;沈海高速设计速度为120km/h,路基宽度为42m ;立交匝道设计速度采用40km /h 。
1制约立交方案选取的主要因素(1)沈海高速(G15):立交区沈海高速平面、纵断指标较高,路基填土高度约3.0m。
鉴于沈海高速在辽宁乃至国家公路网中的重要意义,一般不对其进行平面、纵断调整。
(2)哈大铁路客运专线(哈大客专):高速铁路,设计速度350km/h,位于沈海高速西侧65m处,与沈海高速基本并行。
立交区哈大客专为鲅鱼圈特大桥,该桥上部结构为跨径32.7m的简支箱梁,梁底距现状地面净高约11.5m,下部结构为混凝土实体墩、承台、嵌岩群桩基础。
目前铁路部门原则上不允许高速公路上跨高速铁路。
(3)沙鲅铁路、鞍钢铁路:两铁路线并行,位于哈大客专西侧450m处,与哈大客专路线走向基本一致。
此处沙鲅铁路路基填土高度约9.0m,鞍钢铁路路基填土高度约4.6m。
(4)新鞍钢路:位于疏港高速北侧270m,与疏港高速基本平行,上跨沈海高速,孔径为20+25+25+20m;新鞍钢路在沈海高速西侧下穿哈大客专及沙鲅铁路,在沈海高速公路东侧230m处与国道黑大线(G202)平交。
立交区附近新鞍钢路填土高度约12m。
(5)国道黑大线(G202):位于沈海高速东侧200m,路线走向与沈海高速基本平行,路基填方高度为3～10m。
渔溪枢纽互通工程总体施工布署及计划安排

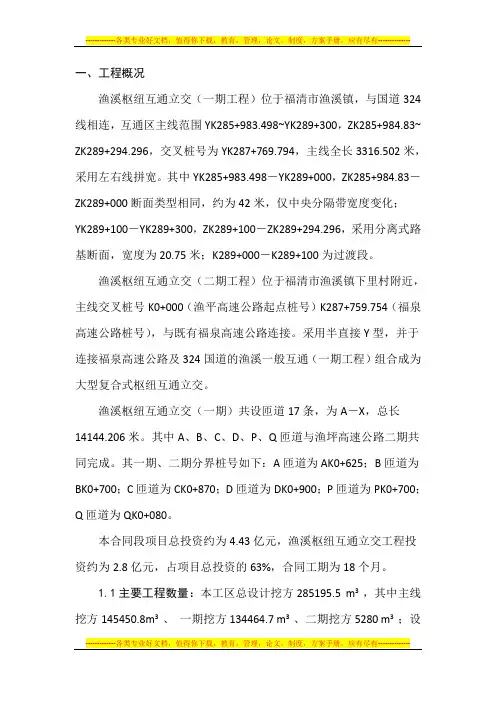

一、工程概况渔溪枢纽互通立交（一期工程）位于福清市渔溪镇，与国道324线相连，互通区主线范围YK285+983.498~YK289+300，ZK285+984.83~ ZK289+294.296，交叉桩号为YK287+769.794，主线全长3316.502米，采用左右线拼宽。
其中YK285+983.498－YK289+000，ZK285+984.83－ZK289+000断面类型相同，约为42米，仅中央分隔带宽度变化；YK289+100－YK289+300，ZK289+100－ZK289+294.296，采用分离式路基断面，宽度为20.75米；K289+000－K289+100为过渡段。
渔溪枢纽互通立交（二期工程）位于福清市渔溪镇下里村附近，主线交叉桩号K0+000（渔平高速公路起点桩号）K287+759.754（福泉高速公路桩号），与既有福泉高速公路连接。
采用半直接Y型，并于连接福泉高速公路及324国道的渔溪一般互通（一期工程）组合成为大型复合式枢纽互通立交。
渔溪枢纽互通立交（一期）共设匝道17条，为A－X，总长14144.206米。
其中A、B、C、D、P、Q匝道与渔坪高速公路二期共同完成。
其一期、二期分界桩号如下：A匝道为AK0+625；B匝道为BK0+700；C匝道为CK0+870；D匝道为DK0+900；P匝道为PK0+700；Q匝道为QK0+080。
本合同段项目总投资约为4.43亿元，渔溪枢纽互通立交工程投资约为2.8亿元，占项目总投资的63%，合同工期为18个月。
1.1主要工程数量：本工区总设计挖方285195.5 m3 ，其中主线挖方145450.8m3 、一期挖方134464.7 m3 、二期挖方5280 m3 ；设计总填方1247514.7 m3 ，其中主线填方383716.3m3 、一期填方280471.4 m3 、二期填方583327 m3 ；涵洞773.83延长米/30座，其中主线涵洞375.34延长米/12座、一期涵洞294.55延长米/13座、二期涵洞113.94延长米/5座；通道涵139延长米/6道；管区特大桥1545m/3座（主要分布在二期）、大桥795m/4座（其中主线一座、一期二座、二期一座）、中小桥316m/6座（其中主线三座、一期一座、二期二座）。
附海枢纽互通立交方案优化设计 罗超
附海枢纽互通立交方案优化设计罗超摘要：通过杭甬高速复线宁波段附海枢纽互通立交的设计实例，对三条高速公路的连接方式提出不同的思路，从立交功能、近远期规划等多方面分析，选取最佳的互通方案。
关键词：三条高速公路、枢纽互通立交、近远期规划、方案设计。
杭甬高速复线宁波段是浙江省高速公路网规划的杭甬高速公路二通道的一部分，是宁波市高速公路网规划“二环十射四连四疏港”中的“二环”重要组成部分。
一期工程为新建段，分东、西两段，东段起于宁波市镇海区，终于慈溪附海镇，与杭州湾跨海大桥南岸连接线相接；西段起于杭州湾跨海大桥南岸连接线庵东互通，终于杭州湾跨海大桥杭甬高速连接线。
东西两段之间与杭州湾跨海大桥南岸连接线共线、长度约23.642km，并于共线段设置服务区1处。
附海枢纽为东段终点与杭州湾跨海大桥南接线之间设置的枢纽式互通立交，并需考虑远期沪甬跨海二通道的连接、实现三条高速之间的联系。
1交通量预测根据交通量预测，附海互通主流交通量为杭甬复线北仑至杭州方向、高峰小时交通量为3846，转向交通量较大，其他方向均相对较小。
该互通同时考虑服务于附海镇及周边居民，设置匝道收费站，与地方路衔接2影响互通方案的主要因素2.1交叉公路等级及技术指标杭州湾跨海大桥南接线、杭甬高速复线主线均为设计速度120公里/小时、双向六车道的高速公路标准；交叉处杭州湾跨海大桥南接线平面为R=6000m圆曲线，纵断面纵坡为0.5%，指标均较高，满足设置互通条件。
2.2互通功能附海枢纽互通立交位于附海镇东侧约2km处，与杭州湾大桥南岸连接线（高速公路）相接，并与地方道路相连，在满足两条高速公路之间的交通转向同时，服务于附海、新浦镇及慈溪市北部地区的交通出行。
同时，根据远期路网规划，沪甬跨海二通道起点也位于附海枢纽处，2.3交通量及匝道技术指标附海枢纽为杭甬复线东段终点，主线分岔后汇入南接线，相当于杭甬复线主线交通量均转移、叠加到南接线上，因此，此方向两条匝道设计速度、指标均应采用上限值，即采用设计速度80公里/小时、直连式或半直连式；根据转向交通量预测结果，需采用单向三车道，方可满足预测末年交通量需求。
龙头枢纽互通立交工程施工
龙头枢纽互通立交工程施工随着我国高速公路网的不断完善，枢纽互通立交工程在高速公路中的地位日益重要。
龙头枢纽互通立交工程作为连接不同高速公路的关键节点，承担着疏导交通、提高行车安全的重要任务。
本文将以某龙头枢纽互通立交工程为例，介绍其施工过程及注意事项。
一、工程概述该龙头枢纽互通立交工程位于我国某高速公路与另一条高速公路的交汇处，主要包括主线桥梁、匝道桥梁、立交桥及引道等部分。
其中，主线桥梁采用双向八车道高速公路标准，匝道桥梁采用单向四车道标准，立交桥采用分离式结构，引道采用一级公路标准。
整个工程占地面积约300亩，总投资约5亿元。
二、施工准备在施工前，首先要进行充分的准备工作。
包括：1. 施工场地平整：对施工场地进行平整，清除障碍物，为施工创造良好的基础条件。
2. 施工方案制定：根据工程设计要求，制定详细的施工方案，明确施工顺序、施工方法及质量标准。
3. 施工资源配置：合理配置人力、物力、财力等资源，确保施工顺利进行。
4. 施工手续办理：完成相关施工手续，包括施工许可、安全评估等。
5. 施工技术交底：对施工人员进行技术交底，确保施工人员了解工程要求、掌握施工技能。
三、施工过程1. 桥梁基础施工：首先进行桥梁基础施工，包括桩基、承台、墩柱等。
基础施工是整个桥梁工程的关键环节，要确保基础的稳定性和承载力。
2. 桥梁上部结构施工：在基础施工完成后，进行桥梁上部结构的施工，包括梁体、桥面板、护栏等。
上部结构施工要严格按照设计要求进行，确保桥梁的使用寿命和行车安全。
3. 立交桥施工：立交桥施工包括立交桥的梁体、匝道、引道等部分。
施工过程中要注意各部分之间的协调和衔接，确保立交桥的通行能力。
4. 引道施工：引道施工是连接立交桥与主线的关键部分，要保证引道的平坦度和顺滑度，满足行车需求。
5. 施工质量控制：施工过程中要加强对质量的控制，确保工程质量达到设计要求。
四、施工注意事项1. 安全管理：施工过程中要高度重视安全管理，严格遵守施工现场的安全规定，确保施工人员的人身安全。
