上海市中心城高架及快速道路系统改善方案
上海市内环高架道路(宛平南路——瑞金南路)拓宽方案探讨
文献标识码 ： 文章编号 ： ０ ４ ４ ５ （０ ６０ — ０ － ３ Ａ １ ０ — ６ ５２ ０ ）４ ０ １ ０ １
上 海市 内环 高架 道 路全 长 ４ ｍ，其 中浦 西 部分 ８ｋ
２ 设 计 标 准
长 ２． ｍ ９ ７ 。高架道 路标准横 断面宽 １ １ｋ ８ ｍ，双 向 ４ 条机动车道 ，设计车速 ８ ｍ ｈ ０ ／。内环线宛平南路一 ｋ 瑞金南路 （ 见图 １ 地处徐汇 区，连接沪闵高架及南 ） 北高架 ；同时 ，还承担徐 家汇商圈 、打浦路越江隧 道 、卢浦大桥及南浦大桥 等区域 的过 境交通和吸引 交通。故该段道路有必 要拓宽 。拓宽后既 可缓解高 架局部拥堵点 ，提高内环高架道路南段外圈的服务水
图 ２ 原高架桥标准墩横断面 （ 板梁 １ （ 搁 ｍｍ１
４ 尽量 避免 动拆 迁 ； ） ５ 达 到改善 地 区交通 的 目的 。 ）
收 稿 日期 ：０ ６ ４－１ ２ ０ —０ ８
图 ３ 原 高架桥标准墩横断面（ Ｔ梁） （ 搁 ｍｍ）
维普资讯
宛平南路匝道 交织段 高架主线路段 交织段 瑞金南路匝道
图 １ 工程平面简 图
１ 方 案设计 的基 本原 则
１ 不对 高架 主体 进 行大 规模 的改造 ； ）
２ 对地 面交 通 的影 响最 小 ； ） ３ 充分考 虑周 边 环境 因素 ，尽量 不 增加 对 附近 居 ）
民的影 响 ；
对盖梁进 行体外预应力束加固。该方 案相对方案一 在 施工 期 间对 高架 交通 影响较 小 。
２０ ０ ０
＼
隔带＋８ ５ ． ２ ｍ车行道＋０ ．ｍ防撞墙。 ５
高架桥下部结构 ：桩柱式 桥墩 ，盖梁采用 预应力混
2024年上海市中心城高架及快速路课件
2024年上海市中心城高架及快速路课件一、教学内容本节课主要依据《现代交通工程》教材第四章“城市高架及快速路”展开，详细内容涉及高架及快速路的设计原则、结构特点、交通流特性、以及上海市中心城高架及快速路的案例分析。
二、教学目标1. 让学生了解并掌握城市高架及快速路的基本设计原则和结构特点。
2. 使学生理解上海市中心城高架及快速路的交通流特性，提高其解决实际交通问题的能力。
3. 培养学生的团队协作和沟通交流能力，通过案例分析，提高学生的实际操作能力。
三、教学难点与重点教学难点：上海市中心城高架及快速路的交通流特性分析。
教学重点：城市高架及快速路的设计原则、结构特点。
四、教具与学具准备1. 教具：多媒体教学设备、投影仪、黑板。
2. 学具：教材、《现代交通工程》案例资料、笔记本电脑、图纸。
五、教学过程1. 导入：通过展示上海市中心城高架及快速路的实景图片，引发学生对城市高架及快速路的思考。
教师活动：展示图片，提出问题。
学生活动：观察图片，积极思考。
2. 理论讲解：讲解城市高架及快速路的设计原则、结构特点。
教师活动：详细讲解，举例说明。
学生活动：认真听讲，做好笔记。
3. 实践案例分析：分析上海市中心城高架及快速路的交通流特性。
教师活动：引导学生分组讨论，提供案例资料。
学生活动：分组讨论，分析案例，汇报成果。
4. 随堂练习：设计相关练习题，巩固所学知识。
教师活动：布置练习题，解答疑问。
学生活动：完成练习题，交流讨论。
学生活动：积极参与，提出自己的想法。
六、板书设计1. 板书上海市中心城高架及快速路2. 板书内容：（1）城市高架及快速路设计原则（2）城市高架及快速路结构特点（3）上海市中心城高架及快速路案例分析七、作业设计1. 作业题目：（1）简述城市高架及快速路的设计原则。
（2）分析上海市中心城高架及快速路的交通流特性。
2. 答案：（1）设计原则：满足交通需求、安全、经济、环保、美观。
（2）交通流特性：高峰时段拥堵严重，非高峰时段交通流畅。
城市交通设施的地下和高架建设解决市区空间限制

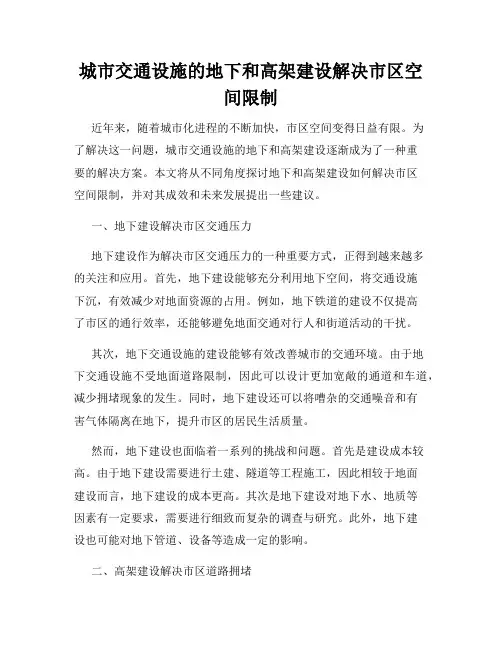

城市交通设施的地下和高架建设解决市区空间限制近年来，随着城市化进程的不断加快，市区空间变得日益有限。
