一体化预制泵站施工流程
一体化泵站施工方法及技术措施
一体化泵站施工方法及技术措施本设备为一体化预制泵站设备，型号：FYPS-2000-53-2；泵站筒体规格：直径2000mm，高度5300mm；潜水排污泵型号：200WQ400-7-15 ,一用一备，报警水位时可同时启动。
单泵参数：流量400m³/h,扬程10m，N=20kw。
通用设备安装方法1 施工准备1.1 技术资料准备即在设备安装前收集相应设备安装所需的技术资料，包括：⑴机器的出厂合格证明书；⑵制造厂提供的有关重要零件和部件的制造、装配等质量检验证书及机器的试运转记录；⑶机器与设备安装布置图、安装图、基础图、总装配图、主要部件图、易损零件图及安装使用说明书等；⑷机器的装箱清单；⑸同时与建设单位现场专业人员取得联系，确认其安装所要执行的规范及安装技术要求或方案。
1.2 施工现场应具备的条件设备安装前施工现场应具备下列条件：⑴土建工程已基本结束，即基础具备安装条件，基础附近的地下工程已基本完成，场地已平整；⑵施工运输道路畅通；⑶施工用的照明、水源及电源已备齐；⑷起重运输机械具备使用条件，所需各种工具，仪器均已备齐；⑸备有零部件、配件及工具等的贮存设施；⑹设备周围及上方的工艺主管已安装完毕；⑺设备附近备有必要的消防器材和设施。
设备吊装与运输设备吊装我们计划在设备安装阶段现场长驻1台20T汽车吊直至设备安装工程结束，对于比较重大设备需用大型吊机时在根据具体情况及使用实际时间调配进场。
对于一般设备可采用钢丝绳绑扎于设备吊耳处进行吊装，而对于无吊耳的钢构类设备及较精密设备则须采用吊装软索进行吊装，以免划伤设备表面及影响设备本体精度，无吊耳设备其吊点选择须征得业主或设备供应商的同意。
在正式吊装前应进行试吊，试吊的目的就是检查机具在载荷工况下的受力状况，确认一切正常方可正式吊装，试吊时，被吊设备一般脱离地面、支撑件或拖排15～20CM左右，此时应进一步考核吊机的制动性能是否正常。
吊装时施工人员不得在设备下面、受力索具附近及其它有危险的地方停留，吊装时任何人不得随同设备或吊装机具升降。
一体化泵站施工程序设计(3篇)
第1篇一、前言一体化泵站是一种新型、高效的污水处理设施，具有占地面积小、施工周期短、运行稳定等优点。
在施工过程中，为确保工程质量、安全、进度，特制定本施工程序设计。
二、施工准备1. 技术准备：熟悉一体化泵站的设计图纸、施工方案、相关规范和标准，了解泵站的结构特点、设备性能和施工工艺。
2. 材料准备：按照设计要求，准备所需的各种建筑材料、设备、管道、阀门等。
3. 人员准备：组织施工队伍，明确各工种人员职责，进行技术交底和安全教育。
4. 施工现场准备：平整施工现场，设置临时设施，确保施工环境安全、整洁。
三、施工步骤1. 地基处理：根据地质条件，进行地基处理，确保地基承载能力满足泵站要求。
2. 筒体吊装：按照设计要求，进行筒体吊装。
吊装前，检查吊装设备、吊装绳索等，确保安全可靠。
吊装过程中，注意吊钩受力均匀，避免泵站和泵盖被夹坏。
3. 管道安装：按照设计要求，进行管道安装。
管道连接处应加柔性接头，确保管道密封性。
4. 设备安装：按照设计要求，进行水泵、阀门、仪表等设备的安装。
设备安装过程中，注意设备水平、垂直度，确保设备运行正常。
5. 电气系统安装：按照设计要求，进行电气系统安装。
包括电缆、配电箱、控制柜等，确保电气系统安全、可靠。
6. 系统调试：完成设备安装后，进行系统调试。
检查设备运行参数，确保泵站运行正常。
7. 防水、防渗处理：对泵站进行防水、防渗处理，确保泵站不受外界水侵蚀。
8. 环保措施：施工过程中，采取环保措施，减少对环境的影响。
四、质量控制1. 材料质量：严格控制建筑材料、设备、管道等质量，确保工程质量。
2. 施工质量：严格按照施工规范和工艺要求进行施工，确保施工质量。
3. 检验检测：对关键工序和关键部位进行检验检测，确保工程质量。
4. 质量记录：做好施工过程中的质量记录，为工程验收提供依据。
五、安全措施1. 施工现场安全：确保施工现场安全，设置警示标志，防止人员伤害。
2. 施工设备安全：定期检查施工设备，确保设备安全可靠。
一体化泵站施工方案
一体化泵站施工方案泵站施工，说到底是个技术活，也是个细致活。
今天，我就用我那积累了十年的经验，给大家详细梳理一下一体化泵站的施工方案。
一、施工前准备1.熟悉施工图纸，了解一体化泵站的结构、功能以及施工要求。
2.准备好施工所需的工具、设备和材料，包括泵站主体、管道、阀门、控制系统等。
3.检查施工现场，确保施工场地平整、排水畅通，无杂物堆放。
4.招聘有经验的施工队伍，进行技术培训，确保施工质量。
二、一体化泵站施工流程我们进入一体化泵站的施工流程。
1.土建施工（1）泵站基础施工：按照设计要求，挖设泵站基础坑，坑底要平整、坚实，然后浇筑混凝土基础。
（2）泵房施工：泵房墙体、屋顶、门窗等施工，确保泵房结构稳固、密封。
（3）管道施工：根据设计图纸，铺设泵站进出水管，确保管道走向正确、接口严密。
2.设备安装（1）泵组安装：将泵组安装在泵站基础平台上，确保泵组与基础连接牢固。
（2）管道安装：按照设计要求，安装泵站进出水管，包括阀门、弯头、三通等附件。
（3）控制系统安装：安装泵站控制系统，包括传感器、控制器、执行器等。
3.系统调试（1）检查设备安装是否到位，确保设备运行正常。
（2）检查管道连接是否严密，确保管道系统运行稳定。
（3）检查控制系统是否正常工作，确保泵站运行安全、可靠。
4.验收交付（1）检查泵站整体施工质量，确保符合设计要求。
（2）检查设备运行情况，确保泵站运行正常。
（3）整理施工资料，包括施工图纸、验收报告等，提交给业主。
三、施工注意事项1.施工安全：施工现场要设置安全警示标志，施工人员要佩戴安全帽，严格遵守施工规程。
2.施工质量：严格把控施工质量，确保泵站结构稳固、设备运行正常。
3.施工进度：合理制定施工计划，确保施工进度与工程进度相匹配。
4.施工沟通：加强与业主、设计单位、监理单位的沟通，确保施工顺利进行。
一体化泵站施工方案要细致、全面，注重施工质量、安全与进度。
只有这样，才能确保泵站工程顺利进行，为我国基础设施建设贡献力量。

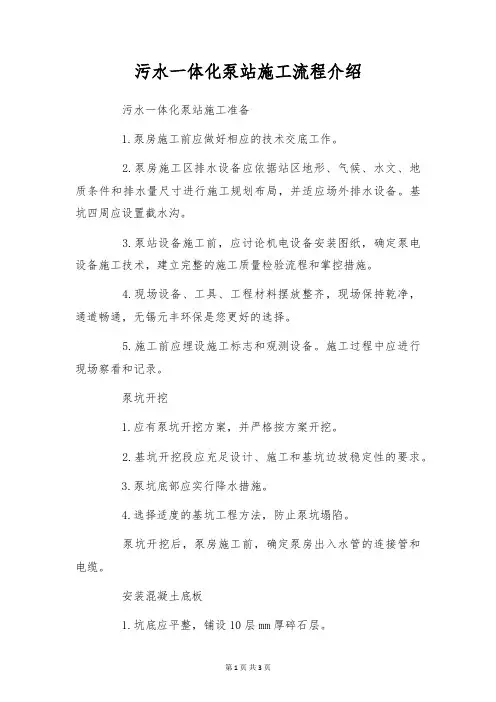

污水一体化泵站施工流程介绍
污水一体化泵站施工流程介绍污水一体化泵站施工准备1.泵房施工前应做好相应的技术交底工作。
2.泵房施工区排水设备应依据站区地形、气候、水文、地质条件和排水量尺寸进行施工规划布局，并适应场外排水设备。
基坑四周应设置截水沟。
3.泵站设备施工前，应讨论机电设备安装图纸，确定泵电设备施工技术，建立完整的施工质量检验流程和掌控措施。
4.现场设备、工具、工程材料摆放整齐，现场保持乾净，通道畅通，无锡元丰环保是您更好的选择。
5.施工前应埋设施工标志和观测设备。
施工过程中应进行现场察看和记录。
泵坑开挖1.应有泵坑开挖方案，并严格按方案开挖。
2.基坑开挖段应充足设计、施工和基坑边坡稳定性的要求。
3.泵坑底部应实行降水措施。
4.选择适度的基坑工程方法，防止泵坑塌陷。
泵坑开挖后，泵房施工前，确定泵房出入水管的连接管和电缆。
安装混凝土底板1.坑底应平整，铺设10层mm厚碎石层。
2.混凝土安装基础可预设施工，直接浇筑在坑底或夯实层上。
3.安装在水泥底板上的地脚螺钉应先于泵壳安装。
4.水泥底板应水平。
底板上平面应打磨光滑。
5.地脚螺栓在一圈内均匀分视角安装。
泵房吊装1.泵房从水平位置吊装到垂直位置。
外壳上的钩子在这个工作阶段不能使用。
2.预制泵站垂直吊装时，吊钩应受力均匀。
为防止无锡元丰环保为您带来一站式服务，应选用吊索或吊绳保护泵房和泵盖。
3.到位前，用刷子清洁水泥底板表面，确保安装面与泵安装法兰之间无土壤等杂物。
4.泵房吊装时，泵房进出口方向应与进出口管方向一致。
5.泵房应垂直安装，并固定地脚螺栓。
泵坑回填夯实1.泵坑回填应在泵房筒体安装正确后进行。
2.回填材料应为卵石、石砂、碎石土、砂土，颗粒规格不得超过13～25mm。
3.回填应度不宜超过30cm，回填土密实度应符合设计要求和《建筑基础工程施工质量验收规范》GB50202中6.3的规定。
4.坑内进出口回填土应夯实。
3000回填层与泵缸体间距顶面cm严禁使用夯土机等设施。
一体化预制泵站施工方案
一体化预制泵站施工方案1. 引言一体化预制泵站是一种将泵站设备和结构进行预制制作，并在现场进行安装和组装的方案。
相比传统的泵站施工方法，一体化预制泵站具有施工周期短、质量可控、工艺先进等优势。
本文将详细介绍一体化预制泵站的施工方案。
2. 施工准备在开始施工之前，需要进行以下准备工作：•确定施工地点和泵站布置方案•调查地质情况和环境要求•制定施工计划和时间节点•确定所需的预制泵站部件和材料•选派专业施工团队和技术人员3. 施工步骤3.1 泵站预制制作根据设计图纸和要求，将泵站设备和结构进行预制制作。
预制制作过程可以在工厂内进行，包括以下步骤：1.制作泵站机组：包括泵、电机、阀门等设备的安装和调试。
2.制作泵站结构：根据设计图纸制作泵房、泵井、管道等结构部件。
3.进行质量检查和试验：对预制部件进行质量检查和性能试验。
3.2 泵站运输和现场组装当预制泵站部件制作完成后，需要进行运输和现场组装。
具体步骤如下：1.进行运输计划：根据预制部件的尺寸和重量，制定合理的运输计划和车辆选择。
2.进行现场组装：将预制部件按照设计图纸进行组装和安装，包括连接泵设备、管道安装、电气布线等工作。
3.进行联调试运：在现场组装完成后，对泵站进行联调试运，确保各设备和管道的正常运行和相互配合。
3.3 完善设施和系统在泵站组装完成后，还需要进行以下工作以完善设施和系统：1.进行通风、排水和消防设施的安装和调试。
2.进行监控、控制系统的安装和调试。
3.进行电力系统的接入和联调试运。
4. 施工质量控制为保证施工质量，需要进行以下质量控制措施：•对预制部件进行严格的质量检查和试验，确保符合设计要求。
•对施工过程进行现场监督和检验，确保施工质量和进度。
•完成施工后，进行系统验收和综合评估，确保泵站正常运行。
5. 施工安全措施为保证施工安全，需要采取以下安全措施：•制定安全施工方案，明确各项安全措施和责任。
•对施工人员进行安全教育和培训，提高安全意识。
一体化泵站施工方案
一体化泵站施工方案1、施工前准备（1）施工场地：首先在施工现场做好场地清理，清除现场障碍物，做好防护工作，清出管道搬运通道及管道焊接场地。
（2）施工作业面：进行现场勘察，查出影响施工的问题，及时解决，理出施工作业面。
（3）配备足够的安装、调试机具、并对所有进入现场的施工机具进行检查和试运转，并作好记录，保证机械完好率在95%以上。
（4）按照施工进度计划和工程要料计划，对于可以预制的要提前加工，采购材料。
（5）做好现场雨雪天施工准备，做好施工中的防雨、防风工作，落实雨雪天施工技术措施，作好机具的防雨雪和防潮工作。
2、一体化泵站泵坑施工方法2.1、泵坑开挖泵井挖掘方式（要考虑斜坡的稳定性，可能的排水方式等）应适于当前的土壤环境。
坑底边缘可做一个小型集水井，随时排水，保证坑底平面无积水。
必须按设计图纸开挖，并制定开挖方案，在开挖时要密切关注基坑的安全。
泵坑底部必须是干爽的，不允许有水，如有，必须采取适当的降水措施。
采取合适的基坑维护方式，避免泵坑坍塌。
坑底要挖平，如果有需要，铺上一层无石卵石层，用夯实机压实，压实程度达到90%的压实试验结果。
泵坑开挖结束后，确认泵站进出水管连接管以及电缆等现场条件具备，才能进行泵站安装。
基坑开挖具体措施如下：1、基坑土方施工控制措施（1）坑顶周围严格限制堆土等地面超载，严禁超过设计荷载；为此在施工布置时,基坑边18米范围内均采用20cm厚C30砼硬化，其中10米范围内为施工平台，重载运渣车均在10米外运输便道上，避免地面超载。
同时设备移动时应尽量在运输便道上，可以适当隔离振动荷载作用。
（2）严格控制土坡坡度，确保土坡稳定。
支撑下部土体采用人工配合小挖机翻土。
在每个限定长度的开挖段中，每一层土体的开挖底面标高以略低于该层支撑中心50cm为止，严禁超挖。
（3）根据设计地质勘察报告坑内淤泥层在地面下10-13米，厚度约3米；主要影响第3、4层土方开挖。
淤泥层透水性差，降水后土体内含水量仍较大，挖土设备坑内纵向作业通道根据情况进行石渣换填，同时采取沿通道分段后退开挖方式。
一体化预制化泵站工程施工方案
一、工程概况本工程为城市污水处理及排水系统的一体化预制化泵站施工项目，位于XX市XX区XX街道。
泵站主要承担城市污水的提升、输送和排放任务，对于保障城市水环境质量具有重要意义。
本工程采用一体化预制化泵站设计，以提高施工效率、降低成本、缩短工期。
二、施工准备1. 技术准备：熟悉设计图纸、施工规范、相关标准和操作规程，对施工人员进行技术交底。
2. 材料准备：按照设计要求，准备各类预制构件、管道、阀门、电气设备等材料。
3. 施工设备准备：准备吊车、挖掘机、混凝土搅拌运输车、泵车、卷扬机等施工设备。
4. 施工人员准备：组织施工队伍，明确各工种人员职责，确保施工人员具备相应的技能和素质。
三、施工工艺1. 预制构件安装（1）根据设计图纸，在预制厂完成一体化泵站各构件的预制。
（2）将预制构件运输至施工现场。
（3）利用吊车将预制构件吊装至指定位置。
（4）对预制构件进行焊接、连接等工序，确保连接牢固。
2. 管道及阀门安装（1）根据设计要求，将管道和阀门进行预制。
（2）将预制管道和阀门运输至施工现场。
（3）利用吊车将管道和阀门安装至预制构件上。
（4）进行管道和阀门的焊接、连接等工序，确保管道和阀门连接牢固。
3. 电气设备安装（1）根据设计要求，将电气设备进行预制。
（2）将预制电气设备运输至施工现场。
（3）利用吊车将电气设备安装至预制构件上。
（4）进行电气设备的接线、调试等工序，确保电气设备运行正常。
4. 施工质量验收（1）对预制构件、管道、阀门、电气设备等进行质量验收。
（2）对泵站整体结构进行验收，确保泵站符合设计要求。
四、施工进度安排1. 施工前期：1个月，完成施工准备、材料设备采购及人员组织。
2. 预制构件安装：1个月，完成预制构件的预制、运输、吊装及连接。
3. 管道及阀门安装：1个月，完成管道、阀门的预制、运输、安装及连接。
4. 电气设备安装：1个月，完成电气设备的预制、运输、安装及调试。
5. 施工质量验收及竣工验收：1个月，完成泵站整体结构的质量验收及竣工验收。
一体化预制泵站施工方案
一体化预制泵站施工方案
预制泵站工程施工方案
一、基本情况
1、建设单位：XXX公司
2、建设内容：XXX公司一体化预制泵站工程
3、建筑规模：预制泵站建筑面积约2250㎡
4、建设地点：XXXXX市
二、施工组织
1、施工总指挥：XXX公司、建设单位组织总指挥；
2、施工组织：预制泵站施工任务量大，需建立规范的施工组织和施
工管理体系。
施工组织设立施工经理、施工办事员、施工组织员、监理员、安全员、质量员等岗位；
3、施工单位：XXX公司
4、监理单位：XXX监理有限公司
三、施工材料
1、预制件：预制泵站施工采用现代化的全封闭封口预制法，由预应
力混凝土组成的预制件，以防腐、耐腐蚀、抗裂等性能更为优越，是更可
靠的施工材料；
2、设备：包括水泵、控制面板、电气设备等；
3、材料：包括地基钢筋、混凝土、防水材料、防腐材料、施工用具等
四、施工工艺流程
1、准备工作：建立施工组织体系，编制施工方案、施工图纸、施工说明书，准备工程施工用具、施工材料等
2、清理施工现场：清理现场地貌、清理淤泥和石砾等杂物，确保施工现场整洁可操作；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在现实生活中，泵作为抽取和输送液体的主要中转部件，其用途极为广泛，农业生产中，水泵可以用来抽水灌溉农田，工业生产中，油泵和水泵被应用于石油开采，给排水工程等多个生产领域。
为此，泵站的建设就是必不可少的。
下面我们来了解下如何实现一体化泵站安装作业。
一. 井底准备
基坑施工前应由施工单位拟定详细、可靠的施工方案，报业主、监理、设计等认可后方可施工。
基坑施工到达设计要求的基坑底部后，整平基坑底部，浇捣100mm厚混凝土垫层。
超挖部分采用1:1级配砂石分层回填，碾压密实，且每层厚度不大于250mm，回填密实度不小于97%，密实度应分层检验，然后浇注混凝土垫层；如果是敏感性地基，在执行压实操作时，必须特别小心；遇到淤泥等不良土层时，应采用砂石换填或其它方法进行地基处理，处理方案由设计确定。
检查并确认表面平坦、无倾斜，在基坑底部安装预制的混凝土底板或者现场浇注一个混凝土底板，混凝土底板尺寸根据设计单位提供的图纸进行浇筑。
混凝
土底板厚度允许偏差为-5～+8mm，安装泵站前需，要清理混凝土底板表面，同时混凝土地板的表面必须打磨平整，平整度5mm/m。
二. 锚固及灌浆
基坑准备完成后，将泵站从工作区域吊至混凝土底板上，用锚固螺栓按照一定的直径均匀分角度的遵循锚固螺栓的安装要求进行安装。
锚固完成后，通过灌浆孔进行灌浆，灌浆过程中需要用振动棒对筒底进行搅拌，保证混凝土能均匀的分布筒底并填满所有空隙。
在混凝土灌浆过程中，在泵站内灌水至少1500mm，以此获得充足的平衡力。
灌浆后需要进行24小时的混凝土底板沉降观测，如发现有沉降现象需要及时告知相关工作人员，采取补救措施。
三. 管路连接
当基坑回填至进出水管的最低面时连接管路，安装前法兰必须对准，检查管路连接处的密封性。
四. 回填
回填之前检查并确认泵站周围的管道和电气连接件在回填过程中都得到充分的保护和支撑，以确保压实操作时不会对其施加荷载。
五. 回填注意事项
1. 土方开挖和基坑支护方案的制定和监督必须由有资质的工程师来完成，回填工作必须在有资质的工程师（岩土工程师或建造师等）指导下完成。
2. 回填要压紧，否则会导致进出口的管路受力，泵站内部管道张力将作用到外部的管路。
3. 当开始回填的时候，沿四周同时均匀回填，回填材料内不得含有冻土、膨胀土或有腐蚀性土，并分层碾压夯实，每层厚不大于250mm ，压实系数不小于0.9。
4. 不能将物料砂石等从一边倒入罐体单边受力，回填应对称实施，否则会造成泵站变形泄露或损坏。
5. 如果混凝土基础不平，泵站将会倾斜，导致罐体破裂或泄露。
6. 较大的石块等坠入回填坑内，如果轧在泵站的筒壁上，会损坏罐体。
7. 开挖方案是非常重要的，否则容易使挖掘工作出现不正确的操作，会导致混凝土底板安装后移位，损坏泵站，在回填时如果计划不周到，地下水就会滋生，有可能导致泵站上移。
