综测仪的使用：CMU200与8960
CMU200综测仪操作手册
1.目的：规范综测仪的正确使用, 保证CDMA/GSM手机的射频参数测试的合理性与正确性。
2.参考资料：YDN 055-1997《900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范》EN 300 607-1（GSM 11.10-1）《数字蜂窝无线电通信系统(第2阶段)移动台一致性要求：部分1：CDMA2000数字蜂窝移动通信网设备总测试规范：移动台《R&S CMU200 使用说明书》3.仪器名称: 射频综测仪（型号：CMU200, 双模_GSM & CDMA2000）4.仪器自检和校准：为了能够保证每次的测试数据是准确的，经常需要对综测仪进行校准。
（1）打开综测仪的电源；（2）去掉与综测仪连接的全部射频线；（3）按“Menu Select”键选择“Basic Functions”→“Base”→“Maintenance”进“Maintenance”界面；（4）按“Select”键进行校准项选择，需校准项项目有“RXTX Selftest”和“FM Modulation Calibration”（5）按“Test“键后再按”ON/OFF”键开始校准，校准通过时会显示“Passed”提示。
5. 试验操作：5.1开机:（1）接好电源线(在仪器背面电源接口处标识相应的输入电压范围,通常接220V/50Hz电源), 按开机键, 进入待机界面；（2）开机预热30分钟后再准备测试。
（3）恢复仪器的原始设置：按“Reset”键后再按两次“Enter”键；5.2选择测试模块及网络标准：(1)此型号CMU200可以兼容不同制式的测试模块, 目前有GSM900, GSM1800, CDMA2000)。
选择不同制式测试模块(GSM或CDMA)，所用选择和确认可用旋钮操作完成：选择为滚动旋钮，确认则按一下旋钮。
(2)GSM测试模块及网络标准选择：在待机界面按“Menu Select”选择“GSM Mobile Station”→“GSM900”或“GSM1800”，按“Enter”，选择GSM测试模块后“Network Standard”缺省为“GSM only”。
8960!CMU200!全中文说明书_手机综测仪基本操作和设置
8960!C M U200!全中文说明书_手机综测仪基本操作和设置-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一、8960综测仪基本操作和设置：1、三个关键按钮：Measurement, Call setup, System config2、按下System config 系统配置按钮进入仪器参数设置界面a、点击Instrument Setup 设置正确的GPIB地址b、点击RF IN/OUT Amptd offset按钮设置相应的线损Passloss值（我司一般880-960 GSM , 1710-1880 DCS ；在进行耦合测试时，GSM 22, DCS 28）c、点击Application selection 按钮后，界面有两个按钮 Application Switch切换测试应用软件GSM / GPRS ，Application Setup 选择测试应用版本(一般情况下不用考虑此项)d、 RF IN / OUT (Output port 设置选择IN/OUT)3、 Call Setup 界面操作a、 Operating Mode 操作模式设置：一般选择Active Cell ,在进行META匹配调试时，CMU或8960都要设置为Non-Signalling,所谓非信令模式就是选择含有广播信道BCH的操作模式，仪器8960仅进行通讯；Signalling模式有CellGPRS\Cell EGPRS，仪器8960起基站的作用。
b、 Connection Type 连接类型设置：一般选择Auto模式，也可选择ETSI Type A,在测误码率BER 时要选择 BLER模式。
c、 BCH Parameters参数设置,Cell power 一般开始设置要大一些，譬如-65dbm,以便能够顺利建立通信，然后可以调节到需要的值；Cell Band 要和所测试的信道一致EGSM/DCS或者PGSM;d、 TCH Parms 参数设置：Traffic Band 选择PGSM/DCS;Traffic Channel Traffic一般测试几个典型信道1、37、69、124、512、698、885、975、1023或者特定的信道；MS TX Level 一般都选择最大功率级0/5. Channel mode 业务信道模式（编码器）选择一般不用理会；timeslot和Time advance 、mobile loopback也不太考虑；Speech 选择Echo回音模式。

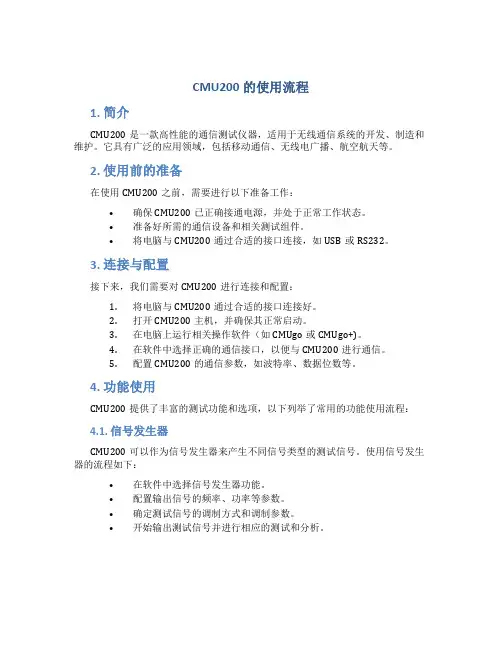

cmu200的使用流程
CMU200的使用流程1. 简介CMU200是一款高性能的通信测试仪器，适用于无线通信系统的开发、制造和维护。
它具有广泛的应用领域，包括移动通信、无线电广播、航空航天等。
2. 使用前的准备在使用CMU200之前，需要进行以下准备工作：•确保CMU200已正确接通电源，并处于正常工作状态。
•准备好所需的通信设备和相关测试组件。
•将电脑与CMU200通过合适的接口连接，如USB或RS232。
3. 连接与配置接下来，我们需要对CMU200进行连接和配置：1.将电脑与CMU200通过合适的接口连接好。
2.打开CMU200主机，并确保其正常启动。
3.在电脑上运行相关操作软件（如CMUgo或CMUgo+)。
4.在软件中选择正确的通信接口，以便与CMU200进行通信。
5.配置CMU200的通信参数，如波特率、数据位数等。
4. 功能使用CMU200提供了丰富的测试功能和选项，以下列举了常用的功能使用流程：4.1. 信号发生器CMU200可以作为信号发生器来产生不同信号类型的测试信号。
使用信号发生器的流程如下：•在软件中选择信号发生器功能。
•配置输出信号的频率、功率等参数。
•确定测试信号的调制方式和调制参数。
•开始输出测试信号并进行相应的测试和分析。
4.2. 信号分析仪CMU200还可以作为信号分析仪来对接收信号进行分析和测试。
使用信号分析仪的流程如下：•在软件中选择信号分析仪功能。
•配置分析仪的输入参数，如中心频率、带宽等。
•开始接收信号并进行相应的测试和分析。
•根据分析结果进行问题排查和优化。
4.3. 测试脚本CMU200支持用户编写测试脚本，以实现自动化测试。
使用测试脚本的流程如下：•在软件中选择测试脚本功能。
•编写测试脚本代码，定义测试流程和参数。
•将测试脚本上传到CMU200并运行。
•分析测试结果，进行问题排查和优化。
5. 测试示例以下是一个简单的CMU200测试示例，以演示整个使用流程：1.首先，将CMU200与被测设备连接好，确保信号传输畅通。
8960无线通讯测试仪操作指南
8960无线通讯测试仪操作指南第一部分：基本操作1.开机：将仪器的电源插头插入电源插座，然后按下电源开关，等待片刻，仪器即可启动。
2.连接设备：使用测试线缆将待测试的设备与仪器连接。
根据设备的不同，连接方法也有所不同，可以参考连接图纸来正确地连接设备。
3.设置通道：在仪器界面上选择所需的通道。
通常情况下，仪器提供多个通道，用于测试不同的频段和协议。
通过触摸屏或旋钮，选择对应的通道。
4.配置参数：根据需要，设置测试参数。
这包括频率、功率、调制方式等参数。
在仪器的菜单中选择对应的选项，并进行相应的设置。
5.运行测试：确认所需的参数已设置完毕后，点击“开始测试”按钮，仪器开始执行测试任务。
测试结果将会显示在屏幕上或通过连接的电脑进行显示。
第二部分：高级操作1.自动化测试：仪器支持自动化测试功能，能够实现对设备进行一系列的自动化测试。
用户可以预先设置测试序列，然后通过点击“自动测试”按钮，仪器将按照预定的序列自动执行测试，并记录测试结果。
2.数据分析：仪器还提供数据分析功能，能够对测试结果进行分析和处理。
用户可以在仪器界面上选择需要分析的数据，并通过提供的分析工具对数据进行处理和展示。
4.结果记录：仪器支持测试结果的记录和保存功能。
用户可以在仪器界面上选择保存结果的格式和位置，并通过点击“保存结果”按钮将测试结果保存下来。
第三部分：常见问题解答1.为什么仪器无法启动？2.如何选择正确的通道？3.如何设置正确的测试参数？4.如何分析和处理测试数据？答：仪器提供了数据分析工具，用户可以选择需要分析的数据，然后使用提供的分析工具进行处理和展示。
5.是否支持远程控制？答：是的，仪器支持远程控制功能。
用户可以通过连接电脑，使用相应的软件对仪器进行远程控制。
本文介绍了8960无线通讯测试仪的基本操作和高级功能。
希望通过这篇操作指南，读者能够更好地掌握这款仪器，并能够有效地进行无线通信设备的测试和调试工作。
8960综测仪操作规程培训
图一 Originate Call
图二 GSM.4 Paging IMSI 手机与8960连接上后，会自识别出该手机的IMSI号
Paging IMSI
15
04 操作规程
4.4.5 Handover Setup Handover Setup中可直接设置呼叫参数，包括GSM Handover Setup和GPRS Handover Setup，如图一所示 GSM Handover Setup：可直接设置GSM测量中TCH参数，效果同在TCH中逐项设置 Traffic Band，Traffic Channel，MS TX Level，Timeslot等参数效果是一样的，如图二所示。只是，在这里设置后按Handover Execute键 后直接一次执行。
8960综测仪操作规 程培训
01
02
03
04
目
录
适
操
目
用
职
作
的
范
责
规
；
围
；
程
；
。
01 目的
为正确使用和维护通信综合测试仪，规范通信综合测试仪的操 作，避免误操作和读数不正确等错误
02 检适验用的范范围围
适用于通信综合测试仪8960操作与管理
03 职责
本规程由工程部制定，由设备管理员监督，操作人员实施
Cell Band
9
04 操作规程
4.3.2设置业务信道参数（TCH Parameters） 测量GSM的时候才需要设置TCH Parameters，测量GPRS的时候只需设置PDTCH Parameters。如图4.5所示为设置业 务信道的界面的第1页。 Traffic Band：可选择PGSM, EGSM, DCS, PCS等常用频段，如图一所示。其中，DCS和PCS两频段之间不能直接进 行切换，需要在Handover setup中进行切换，其它频段之间可切换。 Traffic Channel：选择所用频带范围内的Channel。 MS TX Level：选择所用频带范围内的功率等级。 1 of 2：可切换到下一页，如图二所示为设置业务信道界面的第２页。 Timeslot：可选择0-7中任意一个时隙。 Timing Advance：可设置时间提前值，如果没有定时提前，位于小区边沿的用户突发脉冲信号将较晚到达基站并 破坏紧邻基站用户的信号。 Mobile Loopback：共有四个选项Off, TypeA, TypeB, TypeC，如图二所示。 Speech Setup：其中，Speech Source项如选择Echo，在测量时手机会发出嗡嗡的回声；选择None可去掉回声。 Speech Echo Loopback Delay可设置环回延迟时间，，如图三所示。
安捷伦8960综测仪操作指导
一，选择GSM或CDMA开机后进入主界面，选择“SYSTEM CONFIG”按钮，选择F3（Application Selection）后，选择F1（Application Switch），调节仪器上的旋转按钮，光标停留在需设置的项目上，按下旋转按钮，即选中项目，例如选择GSM。
图1. 选择“SYSTEM CONFIG”按钮图2.选择F3图3.选择F2 图4.选择CDMA或GSM一，GSM测试设置线路损耗补偿打开综测仪开关，进入到主界面，选择“SYSTEM CONFIG”按钮，选择“F5（RF IN/out Amptd offset）”，选择“F2（RF IN/OUT Amptd Offset）”，调节仪器上的旋转按钮，光标停留在需设置的项目上，按下旋转按钮，即选中项目，用仪器上的数字键设置数值，设置完成后，再次按下旋转按钮即完成设置。
例如：设置900MHz，1800MHz，1900MHz三个频点的传输损耗分别为-25dBm、-30 dBm、 -20 dBm图5.主界面图6. 选择“SYSTEM CONFIG”按钮图7. 选择F5按钮图8.选择F2按钮图9.旋转按钮图10.设置损耗值图11设置损耗值图12.按旋转按钮二，GSM连接设置按下仪器上“CALL SETUP”按键，然后按下按键“F 7(BCH)”，Cell power设为-60dBm,cell bard为EGSM(测试EGSM和DCS都可选择EGSM,测试PCS要选择PCS),按F12返回。
按下按键“F8(TCH)”，Traffic Band设为测试频带（EGSM，DCS，PCS），选择Traffic channel为所测试相关信道信号（EGSM为62，DCS为699，PCS为660）设置Ms Tx level(EGSM设为5，DCS,PCS 设为0)按F12返回图13.按“CALL SETUP”按键图14.连接设置三，GSM连接综测仪操作把终端放置到综测仪指定位置，打开终端TF测试卡内phone(GSM)软件，按下仪器上“CALL SETUP”按键,按左侧按键“F3 （Originate Call）”,综测仪向机器发出呼叫，仪器出现“Alerting”时，点击终端软件上“接听”选项，终端显示“已接听”，此时综测仪显示“Connected”，证明终端已经连接上综测仪。
CMU200综测仪实测操作详细步骤
1.目的：规范综测仪的正确使用, 保证CDMA/GSM手机的射频参数测试的合理性与正确性。
2.参考资料：YDN 055-1997《900/1800MHz TDMA 数字蜂窝移动通信网移动台设备技术规范》EN 300 607-1（GSM 11.10-1）《数字蜂窝无线电通信系统(第2阶段)移动台一致性要求：部分1：CDMA2000数字蜂窝移动通信网设备总测试规范：移动台《R&S CMU200 使用说明书》3.仪器名称: 射频综测仪（型号：CMU200, 双模_GSM & CDMA2000）4.仪器自检和校准：为了能够保证每次的测试数据是准确的，经常需要对综测仪进行校准。
（1）打开综测仪的电源；（2）去掉与综测仪连接的全部射频线；（3）按“Menu Select”键选择“Basic Functions”→“Base”→“Maintenance”进“Maintenance”界面；（4）按“Select”键进行校准项选择，需校准项项目有“RXTX Selftest”和“FM Modulation Calibration”（5）按“Test“键后再按”ON/OFF”键开始校准，校准通过时会显示“Passed”提示。
5. 试验操作：5.1开机:（1）接好电源线(在仪器背面电源接口处标识相应的输入电压范围,通常接220V/50Hz电源), 按开机键, 进入待机界面；（2）开机预热30分钟后再准备测试。
（3）恢复仪器的原始设置：按“Reset”键后再按两次“Enter”键；5.2选择测试模块及网络标准：(1)此型号CMU200可以兼容不同制式的测试模块, 目前有GSM900, GSM1800, CDMA2000)。
选择不同制式测试模块(GSM或CDMA)，所用选择和确认可用旋钮操作完成：选择为滚动旋钮，确认则按一下旋钮。
(2)GSM测试模块及网络标准选择：在待机界面按“Menu Select”选择“GSM Mobile Station”→“GSM900”或“GSM1800”，按“Enter”，选择GSM测试模块后“Network Standard”缺省为“GSM only”。
安捷伦8960实用简易操作说明
安捷仑8960综合测试仪是GSM和CDMA手机测试常见的测试仪器，现把在生产过程常用的设置和调试在此说明，以便大家需要时参考1.如何将自动测试转换到手动测试？答：按面板右上方LOCAL键，进入本地设置状态即可（注：自动测试是指当仪器连接了电脑所有测试过程由电脑软件控制；手动测试即人工手动直接对仪器进行选择设置和测试。
）2.如何查看8960仪器的当前GPIB地址？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到GPIB 地址，如：GPIB Address:20 3. 如何知道8960仪器当前的测试类型CDMA还是GSM？如何转换？答：1.按SYSTEM CONFIG键，进入系统设置界面，即可看到，如：Application：GSM/GPRS Mobile Test目前产线常用的有两种，（1）G网手机，采用GSM/GPRS Mobile Test（2）C网手机，采用CDMA2000 Mobile TestGSM手机校准时需把C网换成G网，否则不能校准，转换方法如下：先按按面板右上方LOCAL键，再Application Selection进入子画面，按Application Switch ，进入测试类型选项，通过旋钮选择GSM/GPRS Mobile Test或CDMA2000 Mobile Test，按下旋钮键确定，再选择YES 按下旋钮键确定，仪器将执行自动重启进入选定测试类项。
4.如何修改8960仪器的线损值？答：按SYSTEM CONFIG键，进入系统设置界面，按RF IN/OUT Amptd offset进入子画面，按IN/OUT Amptd offset setup，旋钮选择对应频段，按下旋钮键，进入线损值修改，如－10 dB。
（线损值理论上应该通过测试来定，但实际应用中直接输入经验值有8，10，12 dB，使OK手机测试功率在33±3dB之内即可.5.如何用8960测试手机发射功率？答：在待机界面，按Mesutement Selection 进入弹出窗口，用旋钮选择功率***POWER 项，注意：GSM900M频段测试功率等级有5——15级， GSM1800M频段测试功率等级有0—15级，GSM900测试信道：1—124（中间信道62）;GSM1800测试信道: 512—885（中间信道698），通话测试时：900M功率等级选最大5，信道选62,功率标准为33±3dB；1800M功率等级选最大0，信道选698,功率标准为33±3dB6.GSM手机接收灵敏度测试用手机建立一个呼叫连接，按下Measurement selection键(测试项目选择)，选择测量项GSM Bit Error(误码)，按下F7(BCH)，再按F7调节Cell Power(信元功率)，当Bit Error(误码)不超过2.4%时，Cell Power的值即为所测手机的接收灵敏度，国标为-102 dBm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
要讲综测仪的使用之前，首先要明白一样东西，我们的手机也被叫做MS移动台，我们的手机为什么可以打电话，是因为我们身边有好多基站，基站是用来与手机进行通讯的，我们可以把一个综测仪CMU200,8960当做一个虚拟基站。
这样就可以和CMU200,8960进行通讯了.
这里要说明一下信道:GSM中,信道分为2种,一种是物理信道,一种是逻辑信道,物理信道对应的是一个时隙,而逻辑信道是根据BS基站与MS移动台之间传递信息的不同而定义的,逻辑信道映射到物理信道上,逻辑信道分为控制信道和业务信道两大类,控制信道包括广播信道,公共信道,控制信道,主要说明一下
BCH:广播信道,TCH:业务信道
(最重要的!)
BCH:主要用来寻找MS(移动台),与MS同步,识别SIM卡的.
TCH:主要是进行语音和数据的传输.
以CMU200为前提来说明,与8960不一样:
弄明白以上的,哪么有好多东西自然可以很好的理解：第一个问题：手机怎样跟综测仪进行连接，手机跟综测仪进行连接我们这里可行的有3种方法。
第一种：最简单的，直接打112；不过前提是要有手机屏，开机后拔打112，与综仪进行同步，要理解什么是同步，不是单纯的打112就可以。
什么是同步，怎样进行同步。
以下说。
第二种方法，用维修软件，通过维修拔打112与手机进行连接，前提是必须有一个与这个手机蕊片匹配的维修软件。
实现过程比较简单。
第三种方法最简单，不过有点浪费时间，用一个手机测试软件，当测试到CALL 过后，马上按下中断键，中断测试，这时当前状态就是综测仪与手机的连接状态了。
这时可以按下LOCAL键返回本地，这时可以在综测仪中查看手机的工作状态。
手机射频信号合不合格，一看就清楚。
]
[手机怎样与综测仪进行同步：]
手机在开机的一瞬间，手机会向基站发送一个类码，告诉基站手机可以使用双频，然后手机接收基站(BCH广播信道)发出射频信号，并在信道中开始搜索信号，一旦发现最强的广播信道，调整内部的频率时序，使手机与最强的广播信道同步。
这个过程就是一个手机与基站的同步过程，然而手机与综测仪的同步过程也是同一原理。
CMU200中这个过程不是很明显,只能通过屏观察手机上的信号条来确认,而8960是通过读出IMSI,IMEI来确认
关键:要想快速实现连接,最好的方法是将信元功率加强,信元功率就是手机接接收到的外界信号的强度,默认情况下,信元功率为-85个DBM,要想更好的排除外界干扰,最好调到-60DBM,这样能更快的连接上.
方法:CMU200打开控制菜单,按TCH,在USE中写入-60,8960按下BCH在CELL POWER中键入-60就可以了.
注意:手机与基站进行同步时必须做一个事情,"注册"注册就是同步,可以这样说了,注册就是要从手机发射的信号中解读出IMEI,IMSI号从而辨别用户分份打112进行连接前其实已经省略了这样一个过程.
测量前先说明一下信令模式与非信令模式
手机校准和测试的两种模式signaling test mode和Non Signaling test mode
现在手机校准和测试有两种模式：
【1】signaling test mode
【2】Non Signaling test mode;
你知道这两种模式有何区别吗？
signaling mode:信令模式，就是用CMU200或8960模拟基站，和手机建立起链接,仪表发出各种信令，手机此时相当于联上了网络。
1）手机此时既要发射信号，又要接收来自仪表的各种信令，这种方式一般用于Final TEST。
2）信令模式某种程度上可以说完全模拟了手机和基站注册、寻呼、以及MOC、MOT(发收信息)的呼叫过程以及通话过程。
3）当然，这种和仪器建立的通信还是和真正的通信是有区别的，为了测试的需要，比如测试BER，有时需要手机环回（loop back）基站发出的数据，这在实际通信中是没有的。
Non Signaling test mode：非信令模式，仪表此时并不发出信令去控制手机，或者仪表只是发射，手机接收；或者仪表只是接收，手机发射。
当然为了支持这个模式，手机需要进入一种特殊的模式，能够支持只发，或只收。
非信令模式主要用来手机校准（Calibration）或手机研发中故障定位等。
比如排除接收的故障，单独看发射是不是好的。
信令模式和非信令模式都可以用来测试RF指标，比如Phase Error、Frequency Error、Power/Time Template、Spectrum等，但是非信令模式不能测试BER，因为不能环回数据
测量功率,频谱,误码率:
其实综测仪使用最重要的一步就是连机,要是连上了,其它的测量好说,看一下英文中文说明就可以了.
以CMU200 为例,说明一下测功率:
第一步,打开综测仪,调到信令模式下,利用维修软件拔打112,连接上了,会调出另一个画面,按下MENUS(菜单)->POWER(功率)->Application(应用)->p/PLC(功率/功率等级),则可以查看所有信道的功率了
测频谱:
按下MENUS(菜单)->Spectrum(频谱)->application(应用)->switch&Modulation(开关谱与调制谱)
测误码率:
按下MENUS(菜单)->ReceiverQuality(接收质量)->BERAverage(平均误码率)
以8960为例,讲一下测试方法:
8960联机与CMU200有点不一样,因为8960没有信令模式,操作界面不完全一样,联机前先按下SHIFT->PRESET->BCH->CellPower设置为-60,连接射频口等一会,手机信号将会慢慢减小,等一会会出现Attached (已连接),手机就跟综测仪完成注册过程,IMEI,IMSI被读出来按一下ORIGIN CALL,或是拔打112,马上就连接上了.
测量功率,相位与频率误差,频谱:
测量功率:按下Measurement selection(测量项目选择键)->Transmit Power
测量相位与频率误差:按下Measurement selection(测量项目选择键)->Phase & Frequency Error(相位与频率误差测)->Phase & Freq. Setup (相位与频率设置)-Change View(更改视图)->graph(图形显示)
频谱:按下Measurement selection(测量项目选择键)->Output RF Spectrum(输出谱图)->Change View (更改视图)->graph(图形显示) OK!!!!。
