光纤收发器在网络组建过程中的使用
光纤收发器使用方法
光纤收发器使用方法
光纤收发器是一种用于光纤通信的设备，它能够将光信号转换为电信号或将电信号转换为光信号。
以下是光纤收发器的基本使用方法：
1. 连接光纤：首先，将一端的光纤插入光纤收发器的光纤输入端口，并将另一端插入光纤网络的相应接口。
2. 连接电源：将光纤收发器连接到电源，并确保电源供应稳定。
3. 设置参数：根据实际需求，设置光纤收发器的工作参数，例如工作模式、波长、传输速率等。
这些参数可能需要根据光纤网络的要求进行调整。
4. 连接设备：将光纤收发器的电信号输出端口连接到相应的设备，例如路由器、交换机或计算机等。
5. 监测状态：使用光纤收发器的监测工具，如LED指示灯、网络管理软件等，监测设备的工作状态和连接情况。
确保光纤收发器的正常工作。
6. 维护保养：定期检查光纤收发器的连接和工作状态。
如发现故障或问题，及时进行处理或更换。
请注意，光纤收发器的具体使用方法可能因不同品牌或型号而有所差异。
在使用
前，建议参考光纤收发器的用户手册或咨询相关技术人员。

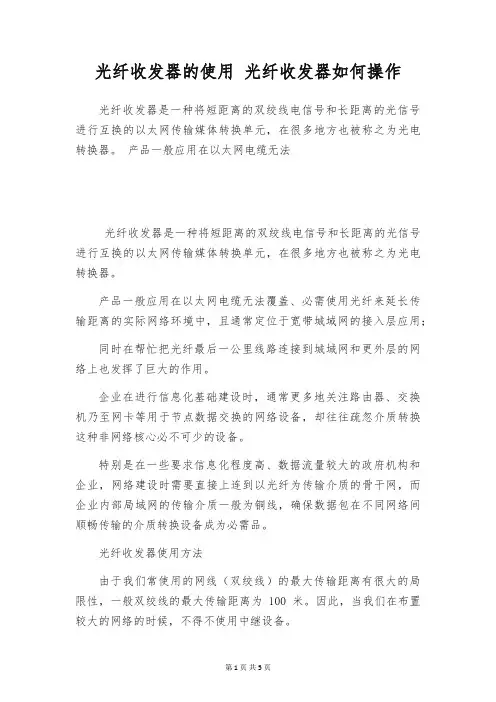

光纤收发器的使用 光纤收发器如何操作
光纤收发器的使用光纤收发器如何操作光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。
产品一般应用在以太网电缆无法光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。
产品一般应用在以太网电缆无法覆盖、必需使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用；同时在帮忙把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
企业在进行信息化基础建设时，通常更多地关注路由器、交换机乃至网卡等用于节点数据交换的网络设备，却往往疏忽介质转换这种非网络核心必不可少的设备。
特别是在一些要求信息化程度高、数据流量较大的政府机构和企业，网络建设时需要直接上连到以光纤为传输介质的骨干网，而企业内部局域网的传输介质一般为铜线，确保数据包在不同网络间顺畅传输的介质转换设备成为必需品。
光纤收发器使用方法由于我们常使用的网线（双绞线）的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。
因此，当我们在布置较大的网络的时候，不得不使用中继设备。
当然，使用其他的种类的线路来传输。
光纤就是一种很好的选择，光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。
在使用光纤的时候，我们会常常使用到光纤收发器：要想知道光纤收发器怎么用，就要先知道光纤收发器有什么作用。
简单的来说，光纤收发器的作用就是光信号和电信号之间的相互转换。
从光口输入光信号，从电口（常见的RJ45水晶头接口）输出电信号，反之亦然。
其过程大约为：把电信号转换为光信号，通过光纤传送出去，在另一端再把光信号转化为电信号，再接入路由器、交换机等等设备。
因此，光纤收发器一般都是成对使用的。
比如，运营商（电信、移动、联通）的机房里面的光纤收发器（可能是其他的设备）和你家的光纤收发器。
光纤收发器应用场景
光纤收发器应用场景随着科技的飞速进步和网络通信技术的日益成熟，光纤收发器作为一种高效、稳定的网络传输设备，在众多领域中都得到了广泛的应用。
光纤收发器的主要功能是实现电信号与光信号之间的转换，从而利用光纤的高带宽、低损耗特性，确保数据在长距离传输时依然能保持高速且稳定。
以下将详细介绍光纤收发器在几个典型场景中的应用。
一、数据中心与云计算在现代数据中心和云计算环境中，大量的服务器、存储设备和网络设备需要高速、可靠的数据交换。
光纤收发器通过提供高速的光纤连接，满足了这些设备之间大量数据传输的需求。
例如，在数据中心内部，服务器之间通过光纤收发器连接，可以实现高速的数据备份、同步和处理。
此外，光纤收发器还支持多种网络接口标准，如SFP、SFP+、QSFP等，能够与各种网络设备无缝对接，提高数据中心的灵活性和可扩展性。
二、视频监控与安防系统在视频监控和安防系统中，光纤收发器发挥着至关重要的作用。
这些系统通常需要传输高清视频流和实时数据，对带宽和稳定性要求极高。
光纤收发器通过将电信号转换为光信号，利用光纤的低损耗特性，实现了长距离、高质量的视频和数据传输。
此外，光纤收发器还具备防雷击、防静电等特性，能够在恶劣的室外环境下稳定工作，为视频监控和安防系统提供了可靠的保障。
三、电信网络与5G基站在电信网络和5G基站建设中，光纤收发器是不可或缺的设备之一。
随着5G技术的普及和应用，数据传输速度和带宽需求急剧增加。
光纤收发器通过提供高速、大容量的光纤连接，满足了5G基站与核心网之间大量数据传输的需求。
同时，光纤收发器还支持多种传输协议和接口类型，能够适配不同厂商的网络设备，降低了网络建设和维护的成本。
四、智能交通系统在智能交通系统中，光纤收发器被广泛应用于高速公路监控、城市交通管理、车辆调度等领域。
通过光纤收发器实现的高速数据传输，交通管理部门可以实时监控道路交通情况，快速响应交通事故和拥堵问题。
同时，光纤收发器还支持远程控制和数据采集功能，为智能交通系统提供了便捷的管理手段。
光纤收发器使用四大注意事项
光纤收发器使用四大注意事项在网络建设及应用中，由于网线最大的传输距离一般为100米，因此布建远距离传输网络的时候不得不使用光纤收发器等中继设备。
光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中。
那么，在使用光纤收发器时应该注意哪些问题呢？1、光纤接口的连接必须注意单模、多模匹配：单模收发器可以在单模光纤和多模光纤下工作，但是多模光纤收发器不能在单模光纤下工作。
以MC2-FS和MC2-GS光纤收发器为例，技术人员表示，单模设备在光纤传输距离短的时候是可以搭配多模光纤使用的，不过技术人员还是建议尽量换成对应的光纤收发器来搭配使用，这样设备工作更稳定可靠，不会出现丢包的现象。
2、区分单纤和双纤设备：双纤设备一端收发器的发射口（TX）连接另一端收发器的接收口（RX）。
相比双纤设备，单纤设备在使用过程中能够避免发射口（TX）和接收口（RX）插错的困扰。
因为是单纤收发器，所以只有一个光口同时为TX和RX，插上SC接口的光纤就可以了，使用更加简单。
而且单纤设备能够节省光纤使用量，有效降低监控方案的整体成本。
3.关注光纤收发器设备的可靠性环境温度：光纤收发器本身使用时会产生高热，温度过高时光纤收发器将不能正常工作。
还是以优特普光纤收发器MC2-FS和MC2-GS为例，设备允许的工作温度范围为-20℃~+60℃。
较宽的工作温度范围对于需要长期运行的设备来说，无疑可以降低意外故障的可能性，产品可靠性更高。
防雷性能监控系统前端摄像机大多数安装于室外露天环境中，设备或线缆遭受直击雷破坏的风险比较大。
另外，其对雷电过电压、电力系统操作过电压、静电放电等电磁干扰也非常敏感，容易引起设备损坏，严重的可造成整个监控系统瘫痪。
市面上大多数光纤收发器价格虽然低廉，但是都不具备防雷能力。
4、是否支持全双工及半双工：市面上有些光纤收发器只能使用全双工环境，无法支持半双工，如接到其他品牌的交换机（SWITCH）或集线器（HUB），而它又使用半双工模式，则一定会造成严重的冲突及丢包。
100m光纤收发器使用说明
100m光纤收发器使用说明100m光纤收发器使用说明1. 引言本文旨在提供100m光纤收发器的使用说明，帮助用户正确配置和操作光纤收发器。
2. 产品特点•支持100兆速率•使用单模光纤传输•具备高性能和稳定的传输功能•支持多种接口类型3. 安装步骤1.确保光纤收发器与设备断电，避免电击危险。
2.将光纤收发器的光纤插头插入光纤接口，确保插头与接口稳固连接。
3.将另一端的光纤插头插入目标设备的光纤接口，同样需要插头与接口完全连接。
4.确保光纤收发器与设备的电源线连接稳固，然后将电源线插头插入电源插座。
5.开启电源，等待光纤收发器启动。
4. 注意事项•在安装和使用光纤收发器时，请务必阅读并遵循本使用说明。
•避免在高温、潮湿或多尘环境中使用光纤收发器。
•如需进行维护或更换零部件，请将光纤收发器断电。
•若光纤收发器出现故障或异常状况，应立即停止使用并联系售后服务。
5. 联系方式如有任何问题或需要进一步咨询，请联系我们的售后服务团队：- 电话：XXXXXXXXXX - 邮箱：6. 结论本使用说明提供了100m光纤收发器的安装、注意事项以及联系方式等重要信息。
请用户仔细阅读并按照说明操作，确保正确、稳定地使用光纤收发器。
7. 光纤收发器配置在使用100m光纤收发器之前，需要根据实际需求进行一些基本的配置。
通过连接到光纤收发器的设备，进入网络设置界面，根据需要进行以下配置： - IP地址设置：根据网络环境，设置光纤收发器的IP地址，确保与其他设备在同一网段。
- 子网掩码：设置合适的子网掩码，以确保设备之间能正常通信。
- 网关设置：输入正确的网关地址。
- DNS设置：根据实际需求，设置DNS服务器的地址。
其他设置根据实际需求，还可以进行一些其他设置，比如： - VLAN设置：如果需要进行VLAN划分，可以在光纤收发器中进行相应设置。
- QoS设置：根据实际需求，进行流量优先级的配置，以确保重要数据的传输质量。

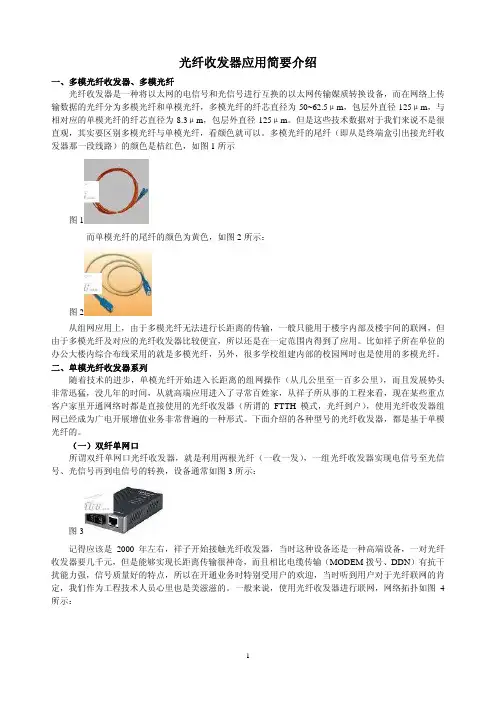

光纤收发器应用简要介绍
光纤收发器应用简要介绍一、多模光纤收发器、多模光纤光纤收发器是一种将以太网的电信号和光信号进行互换的以太网传输媒质转换设备，而在网络上传输数据的光纤分为多模光纤和单模光纤，多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，与相对应的单模光纤的纤芯直径为8.3μm，包层外直径125μm。
但是这些技术数据对于我们来说不是很直观，其实要区别多模光纤与单模光纤，看颜色就可以。
多模光纤的尾纤（即从是终端盒引出接光纤收发器那一段线路）的颜色是桔红色，如图1所示图1而单模光纤的尾纤的颜色为黄色，如图2所示：图2从组网应用上，由于多模光纤无法进行长距离的传输，一般只能用于楼宇内部及楼宇间的联网，但由于多模光纤及对应的光纤收发器比较便宜，所以还是在一定范围内得到了应用。
比如祥子所在单位的办公大楼内综合布线采用的就是多模光纤，另外，很多学校组建内部的校园网时也是使用的多模光纤。
二、单模光纤收发器系列随着技术的进步，单模光纤开始进入长距离的组网操作（从几公里至一百多公里），而且发展势头非常迅猛，没几年的时间，从就高端应用进入了寻常百姓家，从祥子所从事的工程来看，现在某些重点客户家里开通网络时都是直接使用的光纤收发器（所谓的FTTH模式，光纤到户），使用光纤收发器组网已经成为广电开展增值业务非常普遍的一种形式。
下面介绍的各种型号的光纤收发器，都是基于单模光纤的。
（一）双纤单网口所谓双纤单网口光纤收发器，就是利用两根光纤（一收一发），一组光纤收发器实现电信号至光信号、光信号再到电信号的转换，设备通常如图3所示：图3记得应该是2000年左右，祥子开始接触光纤收发器，当时这种设备还是一种高端设备，一对光纤收发器要几千元，但是能够实现长距离传输很神奇，而且相比电缆传输（MODEM拨号、DDN）有抗干扰能力强，信号质量好的特点，所以在开通业务时特别受用户的欢迎，当时听到用户对于光纤联网的肯定，我们作为工程技术人员心里也是美滋滋的。
图解光缆终端盒、光纤收发器、尾纤、跳线等使用
图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。
光缆终端盒内部结构，如图所示。
如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。
通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。
尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。
尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头。
起连接尾纤和设备作用。
光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
光纤收发器应用介绍
3、实现计算机之间的互联
4、传输中继：当实际传输距离超过BTS光纤收发器 传输中继：当实际传输距离超过BTS光纤收发器 BTS 的标称传输距离，特别是实际传输距离超过100Km 的标称传输距离，特别是实际传输距离超过100Km 的时候，在现场条件允许的情况下，采用2 的时候，在现场条件允许的情况下，采用2台收发 器背对背进行中继， 器背对背进行中继，是一种经济有效的解决案。
光纤收发器简介
光纤收发器又叫光电转换器， 光纤收发器又叫光电转换器，是一种将短距离的双绞线电 信号和长距离的光信号进行互换的以太网传输媒体转换单元。 信号和长距离的光信号进行互换的以太网传输媒体转换单元。 观察角度的不同使人们对光纤收发器有着不同的认识， 观察角度的不同使人们对光纤收发器有着不同的认识，比如按 传输速率分为单10M 100M的光纤收发器 10/100M自适应的 10M、 的光纤收发器、 传输速率分为单10M、100M的光纤收发器、10/100M自适应的 光纤收发器和1000M光纤收发器； 1000M光纤收发器 光纤收发器和1000M光纤收发器；按工作方式分为工作在物理 层的光纤收发器和工作在数据链路层的光纤收发器； 层的光纤收发器和工作在数据链路层的光纤收发器；如果从结 构角度来看分桌面式（独立式） 构角度来看分桌面式（独立式）光纤收发器和机架式光纤收发 器；按接入光纤的不同又有多模光纤收发器和单模光纤收发器 两种叫法。此外还有单纤光纤收发器和双纤光纤收发器， 两种叫法。此外还有单纤光纤收发器和双纤光纤收发器，内置 电源光纤收发器和外置电源光纤收发器以及网管型光纤收发器 和非网管型光纤收发器。 和非网管型光纤收发器。
光纤收发器应用范围
本质上光纤收发器只是完成不同介质间的数据转 可以实现0--100Km 100Km内两台交换机或计算机之间 换，可以实现0--100Km内两台交换机或计算机之间 的连接，但实际应用却有着更多的扩展。 的连接，但实际应用却有着更多的扩展。 1、实现交换机之间的互联 、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤收发器在网络组建过程中的使用?
一、多模光纤收发器、多模光纤
光纤收发器是一种将以太网的电信号和光信号进行互换的以太网传输媒质转换设备，而在网络上传输数据的光纤分为多模光纤和单模光纤，多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，与相对应的单模光纤的纤芯直径为8.3μm，包层外直径125μm.但是这些技术数据对于我们来说不是很直观，其实要区别多模光纤与单模光纤，看颜色就可以。
多模光纤的尾纤（即从是终端盒引出接光纤收发器那一段线路）的颜色是桔红色，如图1所示
图1
而单模光纤的尾纤的颜色为黄色，如图2所示：
图2
从组网应用上，由于多模光纤无法进行长距离的传输，一般只能用于楼宇内部及楼宇间的联网，但由于多模光纤及对应的光纤收发器比较便宜，所以还是在一定范围内得到了应用。
比如祥子所在单位的办公大楼内综合布线采用的就是多模光纤，另外，很多学校组建内部的校园网时也是使用的多模光纤。
二、单模光纤收发器系列
随着技术的进步，单模光纤开始进入长距离的组网操作（从几公里至一百多公里），而且发展势头非常迅猛，没几年的时间，从就高端应用进入了寻常百姓家，从祥子所从事的工程来看，现在某些重点客户家里开通网络时都是直接使用的光纤收发器（所谓的FTTH模式，光纤到户），使用光纤收发器组网已经成为广电开展增值业务非常普遍的一种形式。
下面介绍的各种型号的光纤收发器，都是基于单模光纤的。
（一）双纤单网口
所谓双纤单网口光纤收发器，就是利用两根光纤（一收一发），一组光纤收发器实现电信号至光信号、光信号再到电信号的转换，设备通常如图3所示：
图3
记得应该是2000年左右，当时这种设备还是一种高端设备，一对光纤收发器要几千元，但是能够实现长距离传输很神奇，而且相比电缆传输（MODEM拨号、DDN）有抗干扰能力强，信号质量好的特点，所以在开通业务时特别受用户的欢迎，当时听到用户对于光纤联网的肯定，我们作为工程技术人员心里也是美滋滋的。
这里的网络设备可能是交换机，也可能是服务器，那么光纤收发器输出的那根网线，究竟是直通线还是交叉线呢，这个问题当时可算是一个大问题，祥子每次都要翻阅说明书，查看说明书里面介绍的这款型号具体对于服务器还是交换机是直通线还是交叉线，但是后来随着组网经验的积累，发现了一个规律，那就是可以将光纤收发器当作一台PC机看，PC 机与交换机相连是直通线，PC机与服务器相连是交叉线，那么光纤收发器与交换机相连就是直通线，与服务器相连就是交叉线。
当然，现在随着技术进步，光纤收发器的网口也一般做成了自适应模式（自动匹配交叉线和直通线），工程使用时也相应方便了很多。
（二）单纤单网口
随着业务的不断发展，我们面临着一个不可回避的问题，那就是光纤资源紧张，有些单
位要联网，但是线路上只有一根可用的光芯了，这个时侯怎么办，好在随着技术的进步，厂家也开发出了新的产品，那就是单纤光纤收发器，即在一根光芯（一根光纤会包含若干根光芯，数量从2的n次方递增）上实现收、发两路操作，这类产品采用了波分复用的技术，使用的波长多为1310nm和1550nm，即一端用1310nm波长的光代表发，用1550nm波长的光代表收，另一端用1310nm？波长的光代表收，用1550nm波长的光代表发。
图4
一般来说，如果是光纤收发器是放置在机房的话，我们是倾向于选择这种光纤收发器，一来这种结构质量比较稳定，二来这种模块式的结构，可以通过在机房中放置机框来实现光纤收发器的集中放置，比如一个16槽的机框就可以一次放置16个光纤收发器。
这种集中式的装置就为我们利用光纤收发器大规模组网提供了条件，实际上我们为本地的教育、公安、银行等单位组网，在中心机房都是使用的这种机框式的光纤收发器。
（三）单纤双网口
这种设备如图5所示：
图5
随着业务的发展，有些单位对于利用光纤收发器组网提出了更高的要求，比如我们为本地某银行提供的组网，银行要求我们提供两条严格隔离以太网线路。
使用的光纤收发器设备技术上要成熟、安全的、可以简化网络结构、节约设备投资，并且要实现通过一根光纤接入两个有严格隔离安全要求的业务网络，最大程度的节约光纤资源。
设备以太网电口为10/100M自适应的端口，光路可实现以太网链路最远60公里的接入能力，支持局端网管功能。
在网管平台下，可实现对局端设备全面的监测与配置，及光路收、发双向中断告警等监控功能。
这种组网结构在A处和B处都实际上与交换机人为的组成了一个环路，但是由于交换机支持生成树功能，当环路出现后，会自动选择一路作为工作线路，而将另一路断开作为备用，当工作线路由于线路上断纤而不能正常工作时，备用线路会自动启用，变成工作线路。
实际的工程中的组网比这更复杂，全市有二十多个分理处，都是采用这种模式，好在我们和工程部的同事一齐努力把这个工程完成了。
三、千兆光纤收发器及集成光纤接口的交换机
使用光纤收发器进行联网，优点除了稳定，还有什么？那就是速度！100M全双工，甚至比100全双工更高的速度：1000M全双工。
比如我们本地的一家工程机械制造企业，原来是租用我们提供的１００Ｍ线路进行联网，但是由于业务发展的需要（需要经常传输大容量的机械制图图片），所以需要我们提供更高速度的联网线路，好在技术的进步也为我们提供了相应的产品，即千兆光纤收发器，如图6所示。
图6。
