新建福州至厦门铁路站前工程路基施工作业指导书
新建福州至厦门铁路站前工程路基工程施工作业指导书新建福州至厦门铁路FX-5标项目经理部2020年3月目录1.原地面处理施工作业指导书 ------------------------------------------------------- 12.换填施工作业指导书 ---------------------------------------------------------------- 73.碎石垫层施工作业指导书 -------------------------------------------------------- 124.土工合成材料加筋垫层施工作业指导书--------------------------------------- 185.堆载预压施工作业指导书 -------------------------------------------------------- 356.挤密螺纹桩施工作业指导书 ----------------------------------------------------- 407.螺杆桩施工作业指导书 ----------------------------------------------------------- 488.CFG 桩施工作业指导书 ----------------------------------------------------------- 689.筏板施工作业指导书 -------------------------------------------------------------- 8910.基床以下路堤施工作业指导书 ------------------------------------------------- 9311.路堤基床底层施工作业指导书 ------------------------------------------------ 10112.路堤基床表层施工作业指导书 ------------------------------------------------ 10913.土质路堑施工作业指导书 ------------------------------------------------------ 11914.石质路堑施工作业指导书 ------------------------------------------------------ 12515.过渡段施工作业指导书 --------------------------------------------------------- 13616.抗滑桩施工作业指导书 --------------------------------------------------------- 16617.骨架护坡防护施工作业指导书 ------------------------------------------------ 19218.混凝土预制件防护施工作业指导书 ------------------------------------------ 19919.锚杆（锚索）框架梁防护施工作业指导书 --------------------------------- 20520.路基防排水施工作业指导书 --------------------------------------------------- 21921.路基相关接口工程施工作业指导书 ------------------------------------------ 23822.防护栅栏施工作业指导书 ------------------------------------------------------ 25523.变形观测施工作业指导书 ------------------------------------------------------ 2751.原地面处理施工作业指导书1.适用范围本作业指导书适用于新建福厦铁路FX-5标路基工程原地面处理施工。
2.作业准备2.1 内业技术准备（1）开工前组织技术人员认真学习路基施工组织设计，阅读、审核路基施工图纸，澄清有关技术问题。
（2）编制原地面处理施工方案，经审批后操作人员进行技术交底。
（3）制定施工安全措施，对作业层进行安全技术交底，对参加施工人员进行上岗前技术培训，考核合格后上岗。
2.2 外业技术准备（1）收集场地工程地质资料和水文地质资料。
（2）修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
（3）路基用地范围内的树木、灌木丛、房屋建筑等均应在施工前砍伐或移植清理，砍伐的树木应移植于路基用地之外，进行妥善处理。
应将路基范围内的树根全部挖除并将填方路段坑穴填平夯实。
（4）修筑临时排水沟，疏干场内积水，使周边水不再进入场内，雨水、渗水随时排出。
（5）地表处理采用人工配合挖掘机或推土机按不同的要求分段作业。
3.技术要求3.1 原地面松、软表土及腐植土应清除干净，翻挖回填压实质量应符合设计及规范要求，基底应密实、平整。
3.2 原地面处理前，应核查地基的地质资料，地基条件与设计文件不相符时，应及时反馈给监理单位、设计单位等。
3.3 原地面处理后的外观应符合下列要求；（1）基底无草皮、树根等杂物，且无积水；（2）原地面基底密实、平整，坑穴处理彻底，无质量隐患；（3）横坡应符合设计要求。
4.施工程序与工艺流程4.1 施工程序施工准备→测量放样→地面防排水系统→原地面处理→原地面碾压→检测验收。
4.2 工艺流程详见图1。
5.施工要求5.1 施工开始条件（1）为保证施工方便，行车安全和路基稳定，在正式施工前，必须做好清理原地面的工作。
清理工作内容包括：砍伐、移植树木、挖除树根、清除基底表面杂草、植被和腐蚀土、淤泥、疏松土壤。
（2）修筑临时排水沟，疏干场内积水，使周边水不再进入场内，雨水、渗水随时排出。
5.2 测量放样根据设计提供的控制点，用GPS 准确测量路基用地范围桩及路基边桩。
图1 原地面处理施工工艺流程图5.3 临时排水做好场地附近的排水工作，保持场地干燥，以保证工程质量和施工的顺利进行。
在路堑开挖前，应先挖天沟或临时排水沟，顶面附近有积水，在路基两侧挖临时排水沟，并与永久排水设施相结合。
排出的水流，不得流入农田、耕地；亦不得引起水沟淤积和路基冲刷。
5.4 地表清理施工前对基底表层植被进行清除，挖除树根。
基底为耕地或松土时应先清除有机土、种植土，集中堆放并应按水土保持要求进行覆盖保存，用于耕地恢复，平整后按规定进行压实。
对原基底进行清除草皮的处理。
5.5 挖台阶地面自然横坡缓于1:5 时，可清除表面草皮、植被土并压实后直接填筑路基。
原地面坡度陡于1:5 时，顺原地面挖台阶，并碾压密实，沿线路横向挖台阶的宽度、高度应符合设计要求，沿线路纵向挖台阶的宽度不应小于2m。
当基岩面上的覆盖层较薄时，先清除覆盖层再挖台阶。
自然横坡陡于 1：2.5 的路基段，尤其是顺倾山坡路段，必须彻底清除覆盖土、凿台阶，以满足路堤稳定性的要求。
5.6 翻挖及回填在深耕地段，必要时应将松土翻挖，土块打碎，然后进行回填、整平、压实。
其中整平、压实必须达到规定要求，方可进行填方作业。
原地面的坑、洞、墓穴等，应用原地的土或砂性土回填，并按规定进行压实。
对于天坑、乱掘坑洞处理按施工图要求执行。
5.7 压实填土的压实方法有：碾压、夯实和振动。
平整场地等大面积的填土采用碾压方法，对较小面积填土工程则采用夯击法和振动压实法。
压实作业时应遵循先轻后重、先慢后快、先边后中的原则，碾压过程中始终保持压路机行驶方向的直线性。
到达碾压地段的尽头时应迅速而平稳地换向，并使左右相邻两压实带有1/3 的重叠量，以保证碾压质量。
对于压不到的边角，应辅以人力或小型机具夯实。
5.8 现场标准作业见下图图2 原地面开挖台阶图图3 原地面处理后碾压图图4 路基分区域图图5 卸料图6.劳动组织6.1 劳动力组织方式：采用架子队组织模式。
6.2 施工人员应结合试验段确定的施工方案、机械、人员组合、工期要求进行合理配置。
表1 每个作业工地人员配置表7.材料要求回填要求用经试验检测合格的原状土或砂性土回填。
8.设备机具配置表 2 设备机具配置表9.9.1 质量控制路基施工首先处理好基底，按照试验路段取得的参数，区别不同的土质类别配备各种施工机械，并留有一定备用余地。
机械要配套，能力和型号符合规定要求，通过试验确定路堤各层松铺厚度、最佳含水量和压实遍数、机械最佳组合等，保证每层各处达到规范要求压实度标准。
9.1.1 开工前，应进行施工测量，准确确定线路中桩、边桩的位置和高程。
9.1.2 作填方试验路段，确定采用每种填料填筑时的压实设备的类型、最佳组合方式、碾压遍数及碾压速度、工序、松铺厚度、材料的含水量等施工控制依据。
9.1.3 在填方地段，应认真进行基底处理，挖树根、铲草皮，当地面坡度陡于 1:5 时挖台阶，对于基底有地下水、淤泥、涌泉、水塘等时需经特殊处理，按设计变更文件处理。
9.2 质量检验9.2.1 一般规定⑴施工前应清除路基范围原地面表层植被，挖除树根，做好临时排水设施。
⑵原地面松、软表土及腐植土应清除干净，翻挖回填压实质量应符合施工图要求，基底应密实、平整。
9.2.2 主控项目⑴设计不作特别处理的地基，经平整、夯压后，其基底应无杂草、树根等杂物，平整无积水，地基地下水出露处的处理应满足设计要求检验数量：全部检查。
检验方法：观察、核对。
表 3 原地面处理质量要求及检验方法10.1 安全要求10.1.1 现场保护伐树、拆除构筑物前必须检查现场环境，观察风向，排除地面和空中的危险物；应划定作业区域，设围挡，并设专人警戒和疏导交通。
负责警戒人员应坚守岗位，阻止非作业人员进入作业区；应检查工具，确认符合安全要求；根据环境及风向、操作方法选择倾倒方向。
不得倒向人、墙、房屋、桥梁等构筑物。
10.1.2 砍伐树木应设专人指挥，作业人员应协调配合；高处伐树枝时必须系安全带；应先砍树枝，后伐树干；必须将控制缆绳栓牢拉住后方可锯、砍树干，树木倾倒区域内不得有人；锯口必须与倾倒方向相反；必须及时清理作业区域，待道路上的杂物清理完成后方可解除警戒，开放交通。
10.1.3 拆除旧路面和混凝土、圬工砌体等坚固构筑物⑴拆除前必须检查所用的机具，确认安全。
⑵用风镐拆除时，送风管的联接应牢固。
⑶作业时应佩戴防护用品，站立平稳，握牢风镐。
⑷用大锤、纤子拆除时，大锤必须安装牢固。
10.1.4 施工安全技术交底路基施工作业时，必须按照安全技术交底的要求，保护地下管线、杆线和其他构筑物。

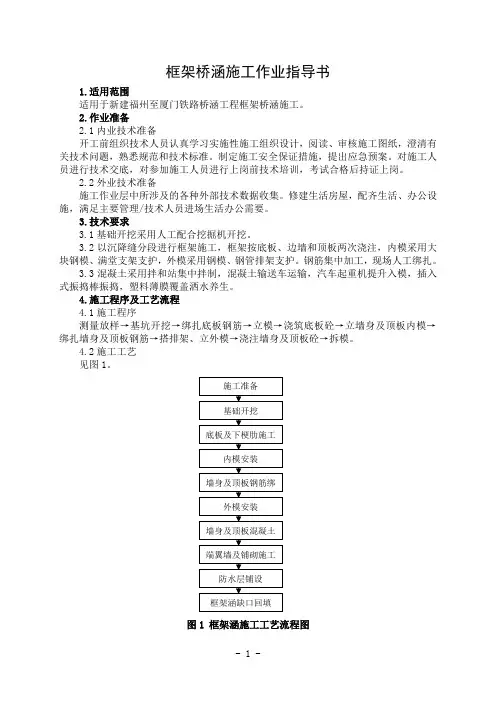

桥32框架桥涵施工作业指导书(中铁上海局)
框架桥涵施工作业指导书1.适用范围适用于新建福州至厦门铁路桥涵工程框架桥涵施工。
2.作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理/技术人员进场生活办公需要。
3.技术要求3.1基础开挖采用人工配合挖掘机开挖。
3.2以沉降缝分段进行框架施工，框架按底板、边墙和顶板两次浇注，内模采用大块钢模、满堂支架支护，外模采用钢模、钢管排架支护。
钢筋集中加工，现场人工绑扎。
3.3混凝土采用拌和站集中拌制，混凝土输送车运输，汽车起重机提升入模，插入式振捣棒振捣，塑料薄膜覆盖洒水养生。
4.施工程序及工艺流程4.1施工程序测量放样→基坑开挖→绑扎底板钢筋→立模→浇筑底板砼→立墙身及顶板内模→绑扎墙身及顶板钢筋→搭排架、立外模→浇注墙身及顶板砼→拆模。
4.2施工工艺见图1。
图1 框架涵施工工艺流程图5.施工要求5.1施工准备5.1.1涵洞施工前应先调查原地面标高，核对平面位置、涵长、出入口标高及地形、地貌、水文和地质资料。
检查主要施工机械、人员到位情况。
做好入口排水系统和导流设施，保证基坑开挖或浇筑基础时，地表水不流入基坑。
平整场地，布置各种原材料的堆放地，确保各种原材料分类堆码、放置。
工地临时工棚等设施建设完善。
施工用水采用饮用水，经水质化验合格，可满足施工需用。
5.1.2在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
并准备好各种施工质检、原始记录表格。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
路基施工作业指导书
路基施工作业指导书1. 引言本作业指导书旨在为道路工程的路基施工提供指导，以确保施工过程规范、高效、安全。
2. 施工前准备在开始施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 设计和规范在施工前，需要详细了解和研究相关的设计图纸和规范要求，包括设计的材料、尺寸、坡度等信息，并进行合理安排。
2.2 施工设备准备必要的施工设备和工具，例如挖掘机、压路机、平地机等，以确保施工过程的顺利进行。
2.3 人员组织和分工合理组织和安排施工人员，根据施工的规模和要求，划分不同的工作区域和分工，确保施工人员能够高效协作。
2.4 施工材料和资源准备按照设计和规范要求，准备好需要使用的路基材料和其他辅助材料，确保施工过程中的材料供应充足。
3. 施工步骤3.1 清理施工区域在施工前，需要先对施工区域进行清理，清除杂物、植被和其他障碍物，为后续施工创造条件。
3.2 路面标志和标线的设置根据设计要求，设置好路面的标志和标线，例如交通指示牌、行车道标线等。
3.3 探测地下管线在施工前，需要进行地下管线的探测工作，以避免在施工过程中对已有的管线造成破坏。
3.4 挖掘土壤根据设计和规范要求，使用挖掘机等设备挖掘路基区域的土壤，控制挖掘的深度和坡度，确保路基的平坦度和稳定性。
3.5 压实土壤在挖掘土壤后，使用压路机等设备对路基区域的土壤进行压实，提高其密实度和稳定性。
3.6 填充材料根据设计和规范要求，对路基进行填充材料，例如砾石、沙土等，确保路基的高度和坡度符合要求。
3.7 翻浆和排水措施在路基施工过程中，需要注意翻浆和排水的问题。
根据设计和规范要求，设置好相应的翻浆和排水设施，确保路基能够有效排水。
3.8 表面平整处理在路基施工完成后，进行表面平整处理，使用平地机等设备将路基表面进行整平，以提高道路的舒适性和安全性。
3.9 安全措施在施工过程中，要注意施工现场的安全。
设置好警示标识、围栏和防护措施，确保施工人员和交通参与者的安全。

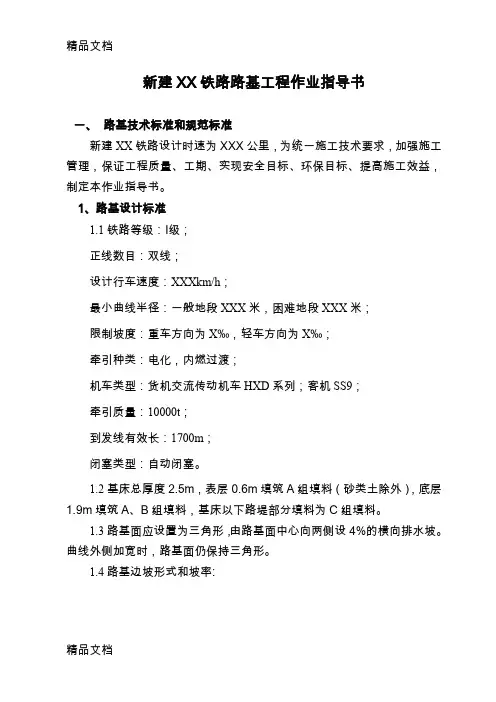

(整理)铁路路基作业指导书
新建XX铁路路基工程作业指导书一、路基技术标准和规范标准新建XX铁路设计时速为XXX公里，为统一施工技术要求，加强施工管理，保证工程质量、工期、实现安全目标、环保目标、提高施工效益，制定本作业指导书。
1、路基设计标准1.1铁路等级：Ⅰ级；正线数目：双线；设计行车速度：XXXkm/h；最小曲线半径：一般地段XXX米，困难地段XXX米；限制坡度：重车方向为X‰，轻车方向为X‰；牵引种类：电化，内燃过渡；机车类型：货机交流传动机车HXD系列；客机SS9；牵引质量：10000t；到发线有效长：1700m；闭塞类型：自动闭塞。
1.2基床总厚度2.5m，表层0.6m填筑A组填料（砂类土除外），底层1.9m填筑A、B组填料，基床以下路堤部分填料为C组填料。
1.3路基面应设置为三角形，由路基面中心向两侧设4%的横向排水坡。
曲线外侧加宽时，路基面仍保持三角形。
1.4路基边坡形式和坡率:填土高大于8m地段每0.6m铺设2.5m宽双向经编土工格栅，距离边线1m沿线路两侧设置。
1.5检测方法：每压实层抽样检验孔隙率，每填高约0.9m抽样检验地基系数K30及孔隙率双控。
2、路基规范标准2.1《客货共线铁路路基工程施工技术指南》TZ202-20082.2《铁路路基工程施工质量验收标准》TB10414-20052.3《铁路路基施工规范》TB10202-2002二、施工准备施工前对线路水准点、导线控制点及横断面进行复测，测量过程中采用“双检制”。
根据工程情况，按工期要求编制实施性施工组织设计，确定施工方案。
在大面积填筑路基前应选取有代表性地段进行填筑压实试验与质量检测试验，确定施工工艺参数。
三、路基施工方法及工艺1、一般基底处理1.1施工前应清除路基范围原地面表层植被，挖除树根，做好临时排水设施。
1.2原地面松软土及腐植土应清除干净翻挖回填压实质量应该符合设计要求，基底应密实、平整。
1.3原地面坡度陡于1：5时，原地面应自下而上挖台阶，台阶顶面做成4%的内倾斜坡，并整平碾压，沿线路横向挖台阶宽度、高度应符合设计要求，沿线路纵向挖台阶宽度不小于2.0m；当地面横坡为1：10-1：5时，将原地表土按设计要求翻挖压实；当基底土密实且地面横坡缓于1：10时直接清除草皮杂物。
XX铁路路基作业指导书
路基施工作业指导书第一章垫层施工作业指导书1.适应范围本作业指导书适用于XX铁路XX标段路基基底加固处理换填砂、碎石、改良土垫层施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备2.2.1压实工艺试验，试验段长度原则上不小于100m，以确定机械配置、松铺厚度、压实遍数、压路机行驶速度等参数，并报监理批准。
编制垫层施工方案，经审批后向操作人员进行技术交底。
2.2.2收集场地工程地质资料和水文地质资料。
2.2.3对设计的地质进行核查，有必要时利用试验设备核查，确认垫层施工的范围和厚度。
3.技术要求3.1垫层施工前应进行工艺性试验，确定工期参数。
3.2垫层施工前应将基底清理、整平并完成排水系统。
3.3根据地基处理方式需要填筑土拱，土拱设置横向排水坡，坡度不宜小于4%。
3.4垫层施工应分层摊铺、分层压实，填筑质量应符合设计。
3.5垫层施工时接头处应做成台阶，上下层接头应错开2.0m，并应碾压密实。
3.6垫层厚度应符合设计要求。
3.7垫层中采用土工合成材料加筋时，其铺设应符合《高速铁路路基施工技术指南》（铁建设【2010】241号）第6.8节加筋土填筑相关内容。
3.8复合地基桩顶设置垫层、土工格栅加筋土时，垫层应与桩头完全紧贴。
4.施工程序与施工流程4.1施工程序施工工序为：施工准备→测量放样→底层填料运输摊铺、整平、碾压→铺设第一层土工格栅→中层填料运输摊铺、整平、碾压→铺设第二层土工格栅泵→上层填料运输摊铺、整平、碾压→检验验收。
4.2施工流程砂、碎石垫层施工工艺流程图如下：5.施工要求垫层施工的前提条件为：软基处理的地基加固桩施工完检测合格或换填基槽开挖检测合格后。
铁路路基施工技术作业指导书
路基施工技术作业指导书1 施工顺序施工顺序：原地面清表；两侧开挖排水沟；主线内平整碾压；路基两侧铺设土工布；填筑20cm厚砂卵垫层；插打塑料排水板；铺设土工格栅；填筑30cm 厚砂卵垫层;铺设第二层土工格栅；按设计要求填筑C组填料（基床底层以下）；填筑C组合格填料（基床底层）;填筑水泥改良土（基床表层）.对塑料排水板、砂垫层与土工格栅的施工另行进行技术交底,此内容不含在本次交底范围内。
2 施工准备2.1 开挖排水沟人工配合挖机在便道内侧或征地界内侧0。
5m处开挖水沟与附近河流相接,以便于排除路基范围内的汇水为宜.水沟底口宽0。
6m,坡比1：1。
人工挂线对排水沟修整整齐.征地界侧水沟与征地界之间设置高0.3m，宽0.3m的拦水埂，避免水稻田的水流入路基填筑范围内。
2。
2 原地面处理测量班根据路基设计断面与原地面测量标高用全站仪放出路基填筑边桩，各作业工班安排普工根据边桩用石灰洒出处理边线。
人工配合推土机或挖机对路基填筑范围内庄稼、杂草、树根、腐殖土进行清理.并对不平整的部位进行平整。
原地面处理经项目部验收合格后,项目部将安排测量人员对原地面标高进行测量，作为计算该路基数量的依据。
如原地面标高测量前,各作业工班对原地面采取挖坑或加大清表深度的方法以降低原地面标高，项目部将不予认可。
原地面验收合格,经项目部认可后,各作业工班即可进行该段路基的填筑。
对路堤高度小于2.5m的段落，原地面位于基床底层时，压实系数不小于0。
89，原地面位于基床表层时按设计办法处理。
2。
3 取土坑降水由于海洋铁路沿线地下水位高,取土场填料含水量大，地面表层为砂粘土，表层以下为粉砂与细砂。
因此，为了减少填料在路基断面的晾晒时间，加快路基填筑，根据当地与先期开工段的路基施工经验,建议对取土坑打设￠30cm管井抽水，以降低取土场填料的含水量.管井设置可采取沿取土场周边环形布设与在取土场内等间距布设两种布设方工。
沿取土场周边环形布方式：间距25m左右，深15m。

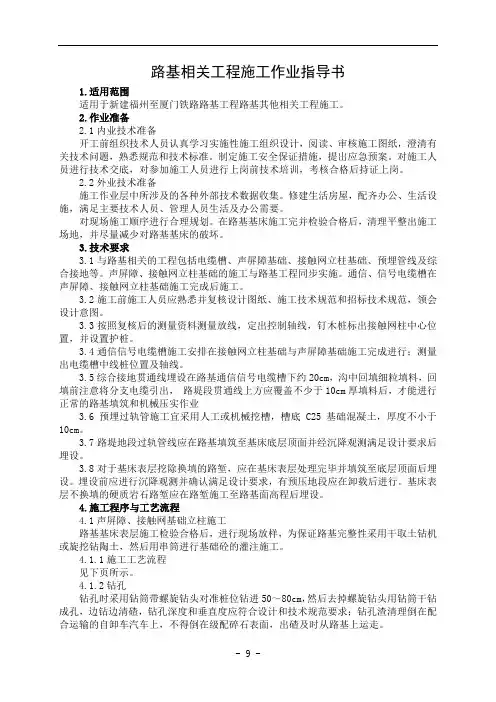

路37路基相关工程施工作业指导书(中铁上海局)
路基相关工程施工作业指导书1.适用范围适用于新建福州至厦门铁路路基工程路基其他相关工程施工。
2.作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐办公、生活设施，满足主要技术人员、管理人员生活及办公需要。
对现场施工顺序进行合理规划。
在路基基床施工完并检验合格后，清理平整出施工场地，并尽量减少对路基基床的破坏。
3.技术要求3.1与路基相关的工程包括电缆槽、声屏障基础、接触网立柱基础、预埋管线及综合接地等。
声屏障、接触网立柱基础的施工与路基工程同步实施。
通信、信号电缆槽在声屏障、接触网立柱基础施工完成后施工。
3.2施工前施工人员应熟悉并复核设计图纸、施工技术规范和招标技术规范，领会设计意图。
3.3按照复核后的测量资料测量放线，定出控制轴线，钉木桩标出接触网柱中心位置，并设置护桩。
3.4通信信号电缆槽施工安排在接触网立柱基础与声屏障基础施工完成进行；测量出电缆槽中线桩位置及轴线。
3.5综合接地贯通线埋设在路基通信信号电缆槽下约20cm，沟中回填细粒填料，回填前注意将分支电缆引出，路堤段贯通线上方应覆盖不少于10cm厚填料后，才能进行正常的路基填筑和机械压实作业3.6预埋过轨管施工宜采用人工或机械挖槽，槽底C25基础混凝土，厚度不小于10cm。
3.7路堤地段过轨管线应在路基填筑至基床底层顶面并经沉降观测满足设计要求后埋设。
3.8对于基床表层挖除换填的路堑，应在基床表层处理完毕并填筑至底层顶面后埋设。
埋设前应进行沉降观测并确认满足设计要求，有预压地段应在卸载后进行。
基床表层不换填的硬质岩石路堑应在路堑施工至路基面高程后埋设。
4.施工程序与工艺流程4.1声屏障、接触网基础立柱施工路基基床表层施工检验合格后，进行现场放样，为保证路基完整性采用干取土钻机或旋挖钻陶土，然后用串筒进行基础砼的灌注施工。
铁路路基防护工程施工作业指导书
铁路路基防护工程施工作业指导书1 目的明确路基防护工程施工工艺、操作要点和相应的工艺标准，指导、规范路基防护、挡土墙工程施工。
2 编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《铁路混凝土与砌体工程施工规范》《铁路路基边坡绿色防护技术暂行规定》《新建铁路福厦线站前施工图设计文件》3 适用范围适用于新建铁路福厦线站前路基防护与支挡工程施工。
4施工工艺及技术要求4.1路基防护及支挡的一般规定使用的砂浆或混凝土必须有配合比和强度试验，并留够试件。
石质强度应符合设计要求。
施工所用砂浆、混凝土，应用机械拌和，不应直接在砌体面上或路面上以人工拌和，并应随拌随用。
4.1.1 边坡防护在所有路堤的基床表层以下路堤边坡的外边缘处，水平铺设宽度不小于3.0m的双向土工格栅。
当路基土石方施工时或完毕后，应及时进行路基防护施工。
各类防护与加固应在稳定的基础或坡体上施工。
设有支挡结构物及排除地下水设施地段，应先作好支挡结构物、排水设施，再施作防护工程。
防护的坡体表面应进行检查处理，防护设施应与坡面密贴结合。
施工前应先清刷坡面浮土，填补坑凹，使坡面大体平整。
路基防护所设置的泄水孔的位置、布置形式、孔径尺寸及泄水孔背反滤层的材料、设置应符合设计要求，且排水畅通。
砌体及反滤层（或垫层）的材料、设置应符合设计要求。
4.1.2 路基支挡岩体破碎或土质松软、有水地段，修建支挡结构应按结构要求适当分段，及时施工，不应长段拉开挖基。
支挡结构基坑开挖前，应做好排水设施。
基坑开挖后应及时进行基础及墙身施工，并做好墙后排水设施，及时回填或填筑路堤。
支挡结构的各部尺寸应符合设计要求。
支挡结构背后填料及压实度应符合设计要求。
支挡结构端部伸入路堤或嵌入地层部分应与墙体一起施工。
路堑支挡结构顶面应抹平与边坡相接，其间孔隙应填实并封闭。
支挡结构与桥台连接时，应协调配合施工；必要时应加临时支撑，保证相接填方或地基土层的稳定。
铁路施工作业指导书范本—路基篇.doc
铁路施工作业指导书范本—路基篇水泥粉煤灰碎石桩（CFG）施工作业指导书1、目的明确CFG桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CFG桩作业施工。
2、编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《新建铁路福厦线站前施工图设计文件》3、适用范围适用于新建铁路福厦线站前CFG桩施工。
4、材质要求桩体主体材料为碎石，应符合设计级配要求；选用的水泥、粉煤灰、及外加剂等原材料应符合设计要求，并按相关规定进行检验。
5、施工工艺流程及技术要求5.1施工准备⑴核查地质资料，结合设计参数，选择合适的施工机械和施工方法。
⑵进行满足桩体设计强度的配合比试验，确定各种材料的施工用配比。
⑶平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。
⑷测量放线，定出控制轴线、打桩场地边线并标识。
⑸施工前清除地表耕植土，进行成桩工艺试验，确定施工工艺和参数。
5.2施工顺序CFG桩施工一般优先采用间隔跳打法，也可采用连打法。
具体的施工方法由现场试验来确定。
连打法易造成邻桩被挤碎或缩颈，在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩，可能造成谢谢观看谢谢你的观看已打桩被振裂或振断。
在软土中，桩距较大可采用隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散粉土中，如桩距较小，不宜采用隔桩跳打；全长布桩时，应遵循由“由一边向另一边”的原则。
5.3振动沉管灌注施工工艺振动沉管打桩机适用于粘性土、粉土以及淤泥质土。
5.3.1施工步骤⑴沉管根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。
桩机就位，保持桩管垂直，垂直度偏差不大于l％；若采用预制钢筋混凝土桩尖，需埋入地表以下300mm左右。
开始沉管，为避免对邻桩的影响，沉管时间应尽量短；记录激振电流变化情况，应1m记录一次，对土层变化处应予以说明。
⑵投料在沉管过程中用料斗进行空中投料（可边沉管边投料）。
福厦新建高速铁路施工用表汇编(审定稿)150页
新建铁路福厦线站前重点工程施工用表汇编（审定稿）南昌华路建设监理有限公司福厦铁路监理站二〇〇五年十二月十二日前言为适应新建福厦线技术标准的要求，进一步提升铁路工程建设质量管理水平，南昌华路建设监理有限公司福厦监理站在借鉴其他工点施工用表的基础上，根据委托监理合同、施工承发包合同及客运专线铁路工程施工质量验收标准，结合福厦铁路特点对各种施工用表重新进行了修订。
经东南公司、南昌局工程质量监督站、南昌局档案史志中心逐一审定，现在全线统一使用。
二〇〇五年十二月十二日目录表格填写简要说明一、工程名称：新建铁路福厦线战前重点工程。
二、施工标段：ZD-Ⅰ标，ZD-Ⅱ标三、编号：铁程管（质统）表中‘编号’填写本标段该表的流水号，从001开始；变更设计表中‘编号’按路基、桥涵、隧道、轨道分类，再填标段号、标段总变更号、该标分类变更流水号，最后填全线变更号，如桥涵变ZD-1标-32-7总第45号；施工质量验收表‘编号’按《客运专线铁路工程施工质量验收标准应用指南》的规定填写；工程试验表‘编号’按《铁建函〔2003-97号〕文》的规定填写。
四、施工单位：施工承发包合同中的施工单位或施工单位以文件形式明确的施工项目经理部。
施工负责人栏目由施工合同中法人委托人或经建设单位批准的更换人签署；技术负责人栏目由标段项目总工程师签署、质检工程师由标段负责质量检查的专业工程师签署；试验负责人由标段中心实验室主任签署；主管工程师栏目由主管该单位工程的技术负责人签署。
五、监理单位：委托监理服务合同中监理单位的全称或监理单位以文件形式明确的该项目监理机构全称。
总监理工程师应是委托监理合同中的项目监理机构负责人，也可以是监理单位以文件形式明确的经建设单位批准的该项目监理负责人。
该负责人必须具有总监理工程师任职资格。
六、设计单位：勘察设计合同签章的单位全称。
项目负责人为合同的签字人或按规定程序委托的该项目现场负责人。
七、建设单位：合同中的建设单位全称或建设单位以文件形式明确的工程指挥部，也可以填写受委托的管理机构全称。
路基施工作业指导书(全)
目录一、路基排水作业指导书 (3)（一）路基地表排水施工作业指导书 (3)（二）路基地下排水作业指导书 (10)（三）支撑渗沟施工作业指导书 (18)（四）站前站后工程接口部分施工作业指导书 (25)二、路基基底处理作业指导书 (41)（一）搅拌桩施工作业指导书 (41)（二）路基工程岩溶注浆作业指导书 (49)（三）挖除换填渗水土施工作业指导书 (58)（四）路基土工合成材料施工作业指导书 (63)（五）碎石桩施工作业指导书 (71)（六）水泥搅拌桩施工作业指导书 (77)（七）铺设土工材料作业指导书 (85)（八）软基换填砂或砂砾垫层作业指导书 (92)（九）软基换填块石作业指导书 (97)（十）强夯施工作业指导书 (103)（十一）CFG桩施工作业指导书 (119)（十二）旋喷桩施工作业指导书 (130)三、路基防护和加固作业指导书 (137)（一）框架梁锚索、锚杆施工作业指导书 (137)（二）重力式挡墙施工作业指导书 (148)（三）拱形骨架护坡施工作业指导书 (155)（四）喷播植草施工作业指导书 (161)（五）抗滑桩施工作业指导书 (165)（六）挂网喷混植生施工作业指导书 (172)（七）骨架护坡作业指导书 (180)（八）立体植被网施工作业指导书 (184)（九）预应力锚索施工作业指导书 (191)（十）桩板墙施工作业指导书 (202)（十一）砌石工程施工作业指导书 (219)（十二）既有线路基、桥涵施工作业指导书 (232)四、路床作业指导书 (244)（一）基床表层级配碎石施工作业指导书 (244)五、路基开挖、填筑作业指导书 (254)（一）路堑开挖施工作业指导书 (254)（二）高路堑开挖施工作业指导书 (266)（三）路基土石方爆破施工作业指导书 (280)（五）半填半挖路基施工作业指导书 (311)（六）路基沉降观测作业指导书 (316)（七）路堑边坡光面（预裂）爆破施工作业指导书 (332)一、路基排水作业指导书（一）路基地表排水施工作业指导书1 适用条件及范围本作业指导书适用于铁路路基地表排水工程施工作业，其他项目有需要时可参照执行。
