4-9偏置直动滚子从从动件盘形凸轮设计(精)
偏置直动滚子从动件盘形凸轮机构的设计-课程设计
广东工业大学华立学院课程设计（论文）课程名称机械设计制造综合设计题目名称偏置直动滚子从动件盘形凸轮机构的设计学生学部（系）机电工程学部专业班级10机械5班学号12011005002学生姓名陈江涛指导教师黄惠麟2012年7月8日目录课程设计(论文)任务书 (3)摘要 (5)设计说明：一：凸轮机构的廓线设计原理 (6)二：根据数据要求设计出轮廓线 (6)三：图解法设计此盘形凸轮机构 (7)四：检验压力角是否满足许用压力角的要求。
(14)参考文献广东工业大学华立学院课程设计（论文）任务书一、课程设计的要求与数据要求：一、用图解法设计此盘形凸轮机构，正确确定偏距e的方向，并将凸轮轮廓及从动件的位移曲线画在图纸上；二、用图解法设计此盘形凸轮机构，将计算过程写在说明书中。
三：检验压力角是否满足许用压力角的要求。
二、课程设计（论文）应完成的工作1、设计出凸轮机构的理论轮廓和工作轮廓 1个2,绘制出位移曲线图 1个3，课程设计说明书 1份三、课程设计（论文）进程安排四：应收集的资料及主要参考文献1：《机械原理》第七版孙桓陈作模葛文杰主编高等教育出版社：2：《机械设计基础》郭瑞峰史丽晨主编西北工业大学出版社：发出任务书日期： 2012 年6月 19 日指导教师签名：计划完成日期： 2012 年 7 月 7日教学单位责任人签章：摘要在实际的生产应用中，采用着各种形式的凸轮机构，应用在各种机械中，特别是自动化和自动控制装置，如自动机床的进刀机构和内燃机的配气机构。
凸轮是一个具有曲线轮廓或凹糟的构件，通常为主动件作等速转动，但也有作往复摆动或移动的。
一：凸轮机构的廓线设计原理凸轮廓线曲线设计所依据的基本原理是反转法原理。
其推杆的轴线与凸轮回转轴心O之间有一偏距e，当凸轮以角速度绕轴O转动时，推杆在凸轮的推动下实现预期的运动。
现设想给整个凸轮机构加上一个公共角速度-，使其绕轴心O转动。
这时凸轮与推杆之间的相对运动并未改变，但此时凸轮将静止不动，而推杆则一方面随其导轨以角速度-绕轴心O转动，一方面又在导轨内作预期的往复运动。
机械设计对心直动滚子从动件盘形凸轮的设计
机械设计对心直动滚子从动件盘形凸轮的设
计
心直动滚子从动件盘形凸轮的设计：
心直动滚子从动件是一种常见的机械传动件，在机械设计中有广
泛的应用。
其中，盘形凸轮是心直动滚子从动件的重要组成部分之一。
盘形凸轮的制作需要遵循以下步骤：
1. 计算凸轮尺寸：首先，需要根据设计要求和需求计算凸轮的
外径、凸起高度和凸起角度等参数。
2. 绘制凸轮图形：根据凸轮尺寸和形状，利用CAD等软件绘制
凸轮的二维图形，包括凸轮的内外形状和凸起部分的形状。
3. 加工凸轮模具：根据凸轮的二维图形制作凸轮模具，可以采
用数控加工等先进工艺，确保凸轮的制作精度和质量。
4. 利用凸轮模具生产凸轮：将凸轮模具放在凸轮加工机床上，
根据需要生产出对应的盘形凸轮。
在盘形凸轮的制作中，需要考虑凸轮与滚子的配合精度和接触面积，以确保传动的可靠性和稳定性。
同时还需要考虑加工工艺和材料
选择，保证凸轮的强度和寿命。
机械设计基础4 凸轮机构分析与设计习题作业及答案
项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题4.1 试标出图4.20所示位移线图中的行程h、推程运动角Φ，远t休止角Φ，回程运动角hΦ，近休止角sΦ'。
s图4.20 题4.1图4.2 凸轮机构从动件常用的四种运动规律是哪些?哪些有刚性冲击？哪些有柔性冲击？哪些没有冲击？如何选择运动规律？4.3 设计凸轮机构时,工程上如何选择基圆半径?4.4 滚子从动件盘形凸轮机构的基圆半径如何度量?4.5什么是压力角？凸轮平底垂直于导路的直动从动件盘形凸轮机构的压力角等于多少?机构的压力角有何工程意义？设计凸轮时,压力角如何要求?4.6 平底从动件盘形凸轮机构的凸轮轮廓为什么一定要外凸？4.7 用作图法作出图示凸轮机构转过45°后的压力角。
图4.21 题4.7图4.8 已知基圆半径,250mm r =偏心距mm e 5=，以角速度ω顺时针转动，推程为mm h 12=。
其运动规律如下表。
设计偏心尖顶直动从动件盘形凸轮轮廓。
4.9 设计偏置直动滚子从动件盘形凸轮机构, 凸轮转动方向及从动件导路位置如图4.22。
mm e 10=，mm r 400=，mm r T 10=，从动件运动规律同题4.8，试绘制凸轮轮廓。
图4.22 题4.9图项目一内燃机的机械系统结构分析任务四凸轮机构分析与设计习题答案4.1 解：如图。
题4.1答案图4.2 答: 凸轮机构从动件常用的四种运动规律是:①等速运动规律：从动件在推程开始和终止的瞬时，速度有突变，其加速度在理论上为无穷大，致使从动件在极短的时间内产生很大的惯性力，因而使凸轮机构受到极大的冲击。
是刚性冲击。
②等加速等减速运动规律：从动件在升程始末，以及由等加速过渡到等减速的瞬时，加速度出现有限值的突然变化，这将产生有限惯性力的突变，从而引起冲击。
是柔性冲击。
③余弦加速度运动规律：柔性冲击。
④正弦加速度运动规律：没有冲击。
在选择从动件的运动规律时,要综合考虑机械的工作要求、动力特性和加工制造等方面的内容。
偏置直动尖顶从动件盘形凸轮机构
课程设计论文题目：偏置直动尖顶从动件盘形凸轮机构系部名称：机械工程系专业班级：机自125 学生学号：指导教师：韩洪涛教师职称：教授2014年06月16日偏置直动尖顶从动件凸轮机构，虽然从动件和凸轮之间以高副形式进行连接导致从动件易磨损不能承受较大的载荷,但由于其阅读盘形凸轮轮廓的能力较强,故应用也较为广泛。
大多数教材和专著都是从该机构的运动性能和传力性能两方面进行阐述,相关专题研究也主要论述机构的运动规律、参数选择和优化设计等。
针对效率的设计以及机构参数对效率的影响涉及较少。
本文主要介绍它的设计过程，本文主要运用了一些凸轮的运动规律及其原理。
包括正弦加速度，余弦加速度，反转法原理等。
最终设计出了包括在运动性能和传力性能等方面比较适合的凸轮结构。
关键字：偏置正弦加速度余弦加速度摘要 (1)目录 (2)第一章绪论 (3)第二章课程题目及主要技术参数说明 (4)2.1课题题目 (4)2.2主要技术参数说明 (4)2.3 偏置直动尖顶从动件盘形凸轮机构运动简图 (4)第三章偏置直动尖顶从动件盘形凸轮机构参数分析 (5)3.1基圆半径的确定 (5)3.2从动件运动规律的选取原则 (5)3.3 凸轮机构的偏距 (5)3.4凸轮轮廓设计 (6)第四章偏置直动尖顶从动件盘形凸轮机构设计计算 (7)4.1偏置直动尖顶从动件盘形凸轮机构三视图 (11)4.2偏置直动尖顶从动件盘形凸轮机构理论轮廓图 (12)结论 (14)致谢 (15)参考文献 (16)第一章绪论本文主要讲的是偏置直动尖顶从动件盘形机构的设计计算，在这次设计中运用了主要运用了，机械原理的第九章《凸轮机构及其设计》《高等数学》等的知识。
在这次课程设计中，我的能力有了很大的提高，特别是在理论应用在实践过程中的思考。
1.培养了我们的设计思路训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力。
2.通过在凸轮设计和计算的过程中，锻炼了我们的独立思考能力，了解了凸轮是怎样设计的，以及各种他凸轮的运动规律，基圆半径的确定，还有作图技巧。
偏置直动滚子从动件盘形凸轮机构
河北工程大学机电学院机械原理课程设计说明书设计题目：偏置直动滚子从动杆盘型凸轮机构班级：姓名：学号：目录（一）设计题目及设计思路 (1)（二）凸轮基圆半径及滚子尺寸的确定 (1)（三）原始数据分析…………（四）从动杆的运动规律及凸轮轮廓线方程 (3)（五）凸轮机构的廓线设计原理 (4)（六）图解法设计盘型凸轮机构……………（七）检验压力角是否满足许用压力角的要求 (7)（八）机构示意简图 (8)（九）计算机源程序………（十）计算机程序结果及分析 (12)（一）机械原理课程设计的目的和任务一、机械原理课程设计的目的：1、机械原理课程设计是一个重要实践性教学环节。
其目的在于：进一步巩固和加深所学知识；2、培养学生运用理论知识独立分析问题、解决问题的能力；3、使学生在机械的运动学和动力分析方面初步建立一个完整的概念；4、进一步提高学生计算和制图能力，及运用电子计算机的运算能力。
二、机械原理课程设计的任务：1、偏置直动滚子从动杆盘型凸轮机构2、采用图解法设计：凸轮中心到摆杆中心A的距离为20mm，凸轮以逆时针方向等速回转，摆杆的运动规律如表：3、设计要求：①升程过程中，限制最大压力角αmax≤30º,确定凸轮基园半径r0②合理选择滚子半径rr③选择适当比例尺，用几何作图法绘制从动件位移曲线，并画于图纸上；④用反转法绘制凸轮理论廓线和实际廓线，并标注全部尺寸（用A2图纸）⑤将机构简图、原始数据、尺寸综合方法写入说明书4、用解析法设计该凸轮轮廓，原始数据条件不变，要写出数学模型，编制程序并打印出结果备注：凸轮轮廓曲率半径与曲率中心理论轮廓方程()()x xy yϕϕ=⎧⎨=⎩，其中2222////x dx d x d x dy dy d x d y dϕϕϕϕ⎧==⎪⎨==⎪⎩其曲率半径为：3 222 () x y xy xyρ+=--；曲率中心位于：2222()()y x yx xxy xyx x yy xxy xyρρ⎧+=-⎪-⎪⎨+⎪=-⎪-⎩三、课程设计采用方法：对于此次任务，要用图解法和解析法两种方法。
机械原理习题答案新
第二章机构的结构分析2－1.计算下列各机构的自由度。
注意分析其中的虚约束、局部自由度合复合铰链等。
题图１－４c所示机构，导路ＡＤ⊥ＡＣ、ＢＣ＝ＣＤ／２＝ＡＢ。
该机构可有多种实际用途，可用于椭圆仪，准确的直线轨迹产生器，或作为压缩机或机动马达等。
题图１－４d为一大功率液压动力机。
其中ＡＢ＝Ａ｀Ｂ｀，ＢＣ＝Ｂ｀Ｃ｀，ＣＤ＝Ｃ｀Ｄ｀，ＣＥ＝Ｃ｀Ｅ｀，且Ｅ、Ｅ｀处于滑块移动轴线的对称位置。
答c)为轨迹重合虚约束，可认为ＡＢ杆或滑块之一构成虚约束。
Ｆ＝３×３－２×４＝１。
d)对称的上部分或下部分构成虚约束。
Ｆ＝３×５－２×７＝１.2－2．试计算下列机构的自由度,如有局部自由度、虚约束或复合铰链，请指出。
e）答案：a)Ｆ＝３×７－２×１０＝１．注意其中的Ｃ、Ｇ、Ｄ、Ｈ点并不是复合铰链。
b)Ｆ＝３×５－２×７＝１C）Ｆ＝３×７－２×１０＝１其中Ｃ点为复合铰链，分别由2、３、４构件在Ｃ点构成复合铰。
d)Ｆ＝３×３－２×３－２＝１或者Ｆ＝３×５－２×５－２－２＝１其中Ｂ、Ｄ处的磙子具有局部自由度。
2-3试计算如图所示各平面高副机构的自由度,如有局部自由度、虚约束或复合铰链，请指出。
第三章平面连杆机构及其分析与设计3－1．试求题图所示各机构在图示位置时全部瞬心的位置．答案：瞬心P 12在A 点瞬心P 23、 P 24均在B 点 瞬心P 34在C 点P 14、 P 13均在垂直导路的无 瞬心P 23、 P 13均在B 点穷远处 瞬心P 14、 P 24均在D 点3-5在图示的齿轮-连杆组合机构中，试用瞬心法求齿轮1与齿轮3的传动比31/ωω。
答案：此题关键是找到相对瞬心Ｐ13． 3-6在图示凸轮机构中，已知mm r 50=，mm l OA 22=，mm l AC 80=，οϕ901=，凸轮，凸轮以角速度s rad /101=ω逆时针方向转动。
偏置滚子从动件盘形凸轮的基圆
偏置滚子从动件盘形凸轮的基圆偏置滚子从动件盘形凸轮的基圆1. 介绍偏置滚子从动件盘形凸轮的基圆是在机械工程设计中常见的一个概念，它在机械传动系统中起着至关重要的作用。
本文将以深度和广度的要求来探讨这一主题，帮助读者更好地理解和应用这一概念。
2. 偏置滚子从动件盘形凸轮的基圆的定义偏置滚子从动件盘形凸轮的基圆是指一个特定形状的圆形轮廓，它与盘形凸轮的曲面轮廓相对应，是盘形凸轮设计中的重要参数之一。
基圆的位置和大小会直接影响到盘形凸轮的运动规律和传动特性。
3. 偏置滚子从动件盘形凸轮的基圆的作用偏置滚子从动件盘形凸轮的基圆的作用主要体现在以下几个方面：1) 决定滚子运动轨迹：基圆的位置决定了滚子的运动轨迹，直接影响到从动件的运动规律和传动效果。
2) 影响从动件的相对运动：通过调整基圆的位置和大小，可以实现不同的从动件相对运动轨迹，满足不同的传动需求。
3) 调整传动比：基圆的大小还可以影响盘形凸轮的传动比，从而实现传动系统的调速和运动控制。
4. 基圆的设计原则在设计偏置滚子从动件盘形凸轮的基圆时，需要考虑以下几个原则：1) 确定基圆的位置：基圆的位置应该合理地与盘形凸轮的曲面轮廓相对应，既要保证滚子的顺滑运动，又要满足传动需求。
2) 控制基圆的尺寸：基圆的大小需要根据传动比和从动件的运动规律来确定，要充分考虑盘形凸轮的结构特点和工作条件。
3) 完善传动系统：基圆的设计要与其他传动部件完善配合，确保传动系统的稳定性和可靠性。
5. 个人观点和理解在实际的工程设计中，偏置滚子从动件盘形凸轮的基圆的设计是需要充分考虑各种因素的，包括动力学、机械强度、传动精度等方面的要求。
基于基圆的设计原则，能够更好地发挥盘形凸轮的传动效果，提高传动系统的性能和可靠性。
6. 总结在本文中，我们对偏置滚子从动件盘形凸轮的基圆进行了全面的评估，并据此撰写了一篇有价值的文章。
通过从简到繁、由浅入深的方式来探讨主题，读者可以更深入地理解这一概念。

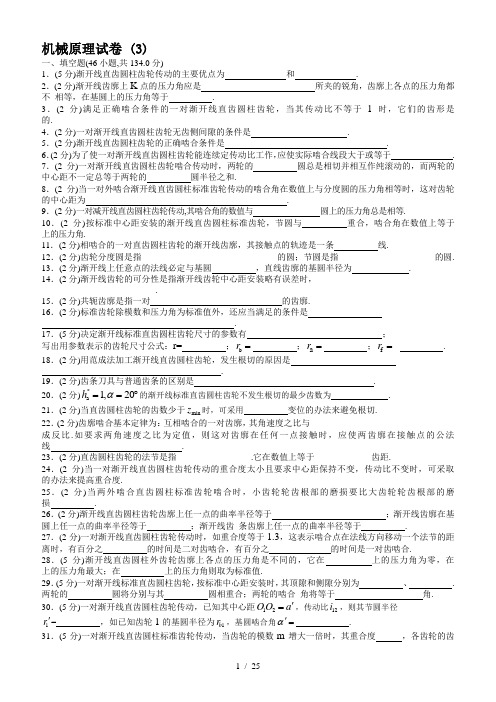

机械原理试卷 (3)
29．(5分)一对渐开线标准直齿圆柱齿轮，按标准中心距安装时，其顶隙和侧隙分别为、.两轮的圆将分别与其圆相重合；两轮的啮合角将等于角.
30．(5分)一对渐开线直齿圆柱齿轮传动，已知其中心距 ，传动比 ，则其节圆半径
二、是非题(19小题,共38.0分)
1．(2分)一对外啮合的直齿圆柱标准齿轮，小轮的齿根厚度比大轮的齿根厚度大.
2．(2分)一对渐开线直齿圆柱齿轮的正确啮合条件是 .
3．(2分)一对能正确啮合传动的渐开线直齿圆柱齿轮，其啮合角一定为20.
4．(2分)一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大.
19．(2分)用成形铣刀加工 的渐开线直齿圆柱齿轮时，一定会发生根切现象.
三、图解题(1小题,共20.0分)
1．(20分)图示为一偏置直动滚子从动件盘形凸轮机构，凸轮为偏心圆盘.其直径D=42mm，滚子半径rr=5 mm，偏距e=6 mm，试：
（1）确定基圆半径，并画出基圆；
（2）画出凸轮的理论轮廓曲线；
43．(5分)有两个模数、压力角、齿顶高系数及齿数相等的直齿圆柱齿轮，一个为标准齿轮1，另一个为正变位齿轮2，试比较这两个齿轮的下列尺寸，何者较大或较小或相等：
______ ； ______ ； ______ ； ______ ； ______ ； .
44．(5分)一个负变位渐开线直齿圆柱齿轮同除变位系数外的其它基本参数均相同的标准齿轮相比较，其________圆及________圆变小了，而________圆及________圆的大小则没有变.
19．(10分)试求导摆动平底从动件盘形凸轮的廓线方程.已知凸轮基圆半径为r0，中心距为L,凸轮和从动件推程时的转向如图示，从动件的运动规律为 .
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者：韦志钢 单位：浙江工贸职业技术学院
所属学科：工科 课程：激光设备机械设计基础
专业：光机电应用技术 适用对象：光机电应用技术专业的学生
偏置直动滚子从动件盘形凸轮设计
教学目标：
了解偏置直动滚子从动件盘形凸轮设 计方法。
偏置直动滚子从动件盘形凸轮设计
问题引入：
已知凸轮的基圆半径为r0,滚子半径rr,,偏心 距e,已知运动规律，凸轮沿顺时针方向等速回转。 当尖顶从动件变成滚子从动件时如何设计凸轮轮 廓？
偏置直动滚子从动件盘形凸轮设计
已知偏置直动滚子从动件盘形凸轮，基圆 半径为rb,偏心距e,凸轮沿逆时针方向等速回 转，滚子半径rr。运动规律如右下图。试设计 此凸轮。Leabharlann 偏置直动滚子从动件盘形凸轮设计
-
S
h 1 2 s1
3
s2
1
1
2
2
rb
O
1'
1
s1
s2
1
h
3
e
作图方法： 2 ）以 O为圆心， rb 为 1) 先将滚子中心看作 4) 3) 将 在其切线与基圆 1 ， 2 ，3…. 连成 5) 以理论廓线上各点 6) 再作此圆族的包 半径作基圆，以 e 尖顶，然后按尖顶 光滑曲线，便是所要 的交点上量取 S1 、 为圆心，以滚子半径 络线，即为凸轮工 为半径作偏距圆， 偏置从动件凸轮廓 求的凸轮理论廓线； S2 、…得反转后尖 r 作廓线（实际廓 线的设计方法确定 r为半径，作一系列 在偏距圆上1’点 顶所占据的一系列 圆； 滚子中心的轨迹， 作其切线与基圆的 线）。 称其为凸轮的理论 位置，即 1、2、 交点为从动件尖顶 廓线； 3… ； 的初始位置；
偏置直动滚子从动件盘形凸轮设计
总结：
实质就是将滚子中心看成是尖顶从动件的尖 顶，这样偏置直动滚子从动件就转变为偏置直 动尖顶从动件，再考虑滚子半径，设计问题就 得到简化。
偏置直动滚子从动件盘形凸轮设计 作业： 已知偏置直动滚子凸轮的运动规律曲线如 下，偏心距e在右侧，基圆半径rb,滚子半径r,逆 时针方向旋转，试设计此凸轮轮廓。
偏置直动滚子从动件盘形凸轮设计 思考拓展：已知摆动从动件的角位移线图，凸轮
与摆动从动件的中心距lOA，摆杆长度lAB，凸轮基 圆半径rmin，凸轮以1逆时针转动。怎样设计此凸 轮轮廓？
