等离子切割工艺及技术
等离子体切割技术的原理和应用
等离子体切割技术的原理和应用等离子体切割技术（Plasma cutting）是一种现代化的金属材料加工技术，其原理是利用等离子体的高温和高能量特性将金属材料切割成需要的形状。
这项技术由于具有高效、精度高、低成本等优点，已经广泛应用于船舶、桥梁、机械、建筑等领域。
等离子体切割技术的原理等离子体是指物质在高能量下失去或获得电子后形成的气态物质，它的高温和高能量可以让金属材料瞬间被融化并切割成需要的形状。
等离子体切割技术主要通过在金属材料上施加高能量的电弧以制造等离子体从而实现切割。
等离子体切割有两种模式：直流和交流。
直流模式是指使用直流电源在槽内施加电极，对金属材料进行切割，其切割速度较快。
交流模式是使用交流电源在槽内施加电极，对金属材料进行切割，其切割速度较慢，但具有更好的精准度和表面质量。
等离子体切割技术的应用等离子体切割技术被广泛应用于汽车、飞机、铁路、船舶等领域。
以下是等离子体切割技术的几个应用领域：1. 船舶建造在船舶建造领域，等离子体切割技术可以用于切割金属板、管道和框架等结构件。
传统的切割方法通常需要耗费大量的时间和人力，而等离子体切割技术可以快速切割金属材料，提高生产效率。
2. 桥梁制造等离子体切割技术可以被应用于桥梁结构件的制造。
这个领域的材料通常很厚，使用传统的切割方法效率很低。
使用等离子体切割技术可以更容易地切割这些材料，并且在制作过程中可以保证精度和表面质量。
3. 机械制造等离子体切割技术可以用于机械制造领域的各种结构件。
在传统制造中，通常需要对金属材料进行打孔、磨削和钻孔等处理才能得到所需要的形状和大小。
而等离子体切割技术可以快速切割出所需要的形状和大小，大大降低了制造成本和时间。
总结等离子体切割技术是一种现代化的金属材料加工技术，其原理是利用等离子体的高温和高能量特性将金属材料切割成需要的形状。
该技术已被广泛应用于船舶、桥梁、机械、建筑等领域，具有高效、精度高、低成本等优点。
等离子切割工艺指导书
等离子切割工艺指导书一. 简介等离子切割工艺是一种常见的金属切割方式，通过高温等离子弧放电产生的等离子气体，使金属材料迅速加热至熔点以上，并通过高速喷射氧化剂气体将熔融材料冲击掉，实现切割目的。
本指导书旨在向操作人员提供等离子切割工艺的详细操作步骤和注意事项，以确保操作安全和切割质量。
二. 设备准备在进行等离子切割之前，需要保证以下设备的正常运行和准备：1. 等离子切割机：确保设备电源正常接入，并检查控制面板的各项指示灯是否正常工作。
2. 气体供应系统：检查气体瓶的安全连接，确保气体管路无泄漏。
3. 切割手持割枪和配件：检查手持割枪的电流调节和气体流量调节功能是否正常，确保切割嘴和电极处于良好状态。
三. 操作步骤1. 安全操作：在进行等离子切割前，操作人员必须佩戴防护眼镜、耳塞、手套和防护服，并确保工作区域周围没有易燃物品。
2. 准备工作：a. 清洁工作区域：确保切割台面和周围环境干净，并清除任何可能导致操作不安全的杂物。
b. 安装合适的切割嘴和电极：根据要切割的材料和厚度选择合适的切割嘴和电极。
c. 连接气源：将氧化剂气体连接到手持割枪的气体接口，并确保气体供应正常。
3. 切割参数设置：a. 选择合适的功率级别：根据所需切割厚度选择适当的电流和功率级别。
b. 调整气体流量：根据切割要求调整氧化剂气体的流量，通常在2-5升/分钟之间。
c. 调整割枪距离：将手持割枪保持与切割表面的合适距离（通常为3-6毫米），以保证切割效果。
4. 开始切割：a. 打开气体阀门：确保启动开关关闭后，逐步打开氧化剂气体阀门。
b. 点火：按下手持割枪上的点火按钮，产生高频放电将等离子气体激活。
c. 调整切割速度：根据金属材料的厚度和切割效果，逐步调整手持割枪的速度，保持稳定的切割过程。
d. 完成切割：在切割完成后，释放点火按钮，并关闭氧化剂气体阀门，待等离子气体冷却后方可关闭电源。
四. 注意事项1. 操作时需戴防护手套和防护眼镜，以保护眼睛和手部免受飞溅的金属颗粒和火花伤害。
等离子切割原理及工艺
等离子切割原理及工艺
一、等离子切割的原理
直接等离子切割：直接等离子切割是将激光和电GF进行直接切割的方法，通过高能量的光束对工件进行切割。
它的原理是将高温等离子体产生的高频电能转化为激光光束，将激光光束对工件表面进行切割。
工作液等离子切割：工作液等离子切割是将工作液作为载体，使工作液中的高温等离子体与工件表面发生化学反应，以达到切割的目的。
这种方法适用于金属、陶瓷、玻璃等材料的切割和加工。
二、等离子切割的工艺
1.前期准备：等离子切割前需要对材料进行选择和划线等工作。
首先要选择适合等离子切割的材料，例如金属、陶瓷、玻璃等。
然后根据需要进行划线，确定切割的位置和形状。
2.设备操作：等离子切割需要使用高频电源和等离子切割设备。
在操作过程中，需要按照设备使用说明进行操作，将电极与工件接触，产生高频电波激励等离子体，然后将等离子体与工件表面接触，使其发生化学反应。
3.后期处理：等离子切割后，需要对切割面进行处理，以达到所需的精度和光滑度。
后期处理可以使用划线处理、抛光等方式进行。
综上所述，等离子切割是一种利用高温等离子体进行切割或加工材料的方法，通过高频电源产生高频电场，将气体电离形成等离子体，达到切割和加工的目的。
等离子切割的工艺包括前期准备、设备操作和后期处理
等环节，具有切割速度快、精度高、表面光滑等优点，广泛应用于制造业和材料加工行业。
等离子切割方法和要领
等离子切割方法和要领等离子切割是一种常见的金属切割方法，主要用于切割钢铁等金属材料。
它通过高温等离子体将金属材料加热并氧化，然后利用氧化物对金属材料进行切割。
下面我们将详细介绍等离子切割的方法和要领。
一、等离子切割方法1. 准备工作：首先需要确定需要切割的材料及其厚度，并选用适合的等离子切割机。
然后需要准备好切割枪、氧气和惰性气体。
切割枪必须能够承受高温和高压，氧气用于切割金属材料，惰性气体用于保护切割区域。
2. 调整切割机参数：根据材料的厚度和硬度，需要调整切割机的电流、电压、气压等参数。
如果参数设置不正确，会导致切割质量不佳或者切割速度过慢。
3. 启动切割机：将惰性气体和氧气按照比例调节好后，启动切割机。
在切割过程中，需要不断调整氧气和惰性气体的供应比例，以保证切割区域的稳定性。
4. 开始切割：将切割枪放置在需要切割的位置，按下开关开始切割。
在切割过程中，需要保持切割枪的稳定性，以免切割线路不规则或者切割质量不佳。
5. 结束切割：切割完成后，需要关闭氧气和惰性气体的供应，将切割枪放置在安全位置。
等待材料冷却后，即可进行后续加工或者使用。
二、等离子切割要领1. 选用适合的切割机：不同的金属材料需要不同的切割机，所以在选择切割机时需要考虑材料的种类和厚度。
如果切割机的功率过低，会导致切割质量下降，切割速度过慢；如果切割机的功率过高，会导致切割过度，影响材料的使用寿命。
2. 调整切割参数：在使用切割机前，需要根据材料的种类和厚度调整切割机的参数。
如果参数设置不正确，会导致切割质量不佳或者切割速度过慢。
因此，需要根据实际情况进行调整。
3. 保证切割区域的稳定性：在切割过程中，需要保证切割区域的稳定性，以免切割线路不规则或者切割质量不佳。
因此，在切割过程中需要不断调整氧气和惰性气体的供应比例，以保证切割区域的稳定性。
4. 注意安全：在进行等离子切割时，需要注意安全问题。
切割枪需要与地面保持一定的距离，并且需要使用防护眼镜和手套等防护用品，以免发生意外事故。

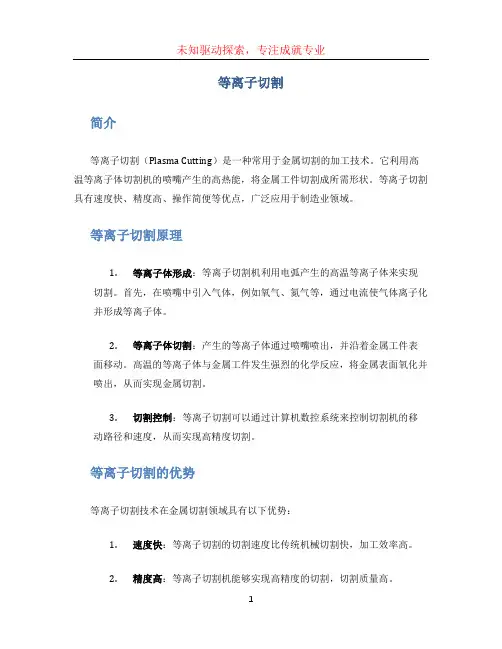

等离子切割
等离子切割简介等离子切割（Plasma Cutting）是一种常用于金属切割的加工技术。
它利用高温等离子体切割机的喷嘴产生的高热能，将金属工件切割成所需形状。
等离子切割具有速度快、精度高、操作简便等优点，广泛应用于制造业领域。
等离子切割原理1.等离子体形成：等离子切割机利用电弧产生的高温等离子体来实现切割。
首先，在喷嘴中引入气体，例如氧气、氮气等，通过电流使气体离子化并形成等离子体。
2.等离子体切割：产生的等离子体通过喷嘴喷出，并沿着金属工件表面移动。
高温的等离子体与金属工件发生强烈的化学反应，将金属表面氧化并喷出，从而实现金属切割。
3.切割控制：等离子切割可以通过计算机数控系统来控制切割机的移动路径和速度，从而实现高精度切割。
等离子切割的优势等离子切割技术在金属切割领域具有以下优势：1.速度快：等离子切割的切割速度比传统机械切割快，加工效率高。
2.精度高：等离子切割机能够实现高精度的切割，切割质量高。
3.切割适应性强：等离子切割适用于切割不同种类的金属材料，包括铁、铜、铝等。
4.操作简便：等离子切割机操作简单，技术要求较低。
5.切割成本低：与激光切割相比，等离子切割具有更低的切割成本。
等离子切割应用领域等离子切割技术被广泛应用于各个制造业领域，包括：1.金属制造业：等离子切割可用于制造汽车零部件、船舶建造、铁路轨道加工等。
2.建筑业：等离子切割可用于加工门窗、楼梯扶手、大型钢结构等。
3.家居装饰：等离子切割可用于制作家具、艺术品、装饰面板等。
4.电力行业：等离子切割可用于加工发电设备、输电线路等。
5.航空航天业：等离子切割可用于制作飞机零部件、航天器船壳等。
使用等离子切割的注意事项在使用等离子切割技术时，需要注意以下事项：1.安全防护：使用等离子切割时，应戴好防护眼镜、手套和口罩，防止高温等离子体对人体造成伤害。
2.设备维护：定期检查和保养等离子切割机，确保其正常工作。
3.切割参数选择：根据不同的材料类型和厚度，选择适当的切割参数，以确保切割质量。

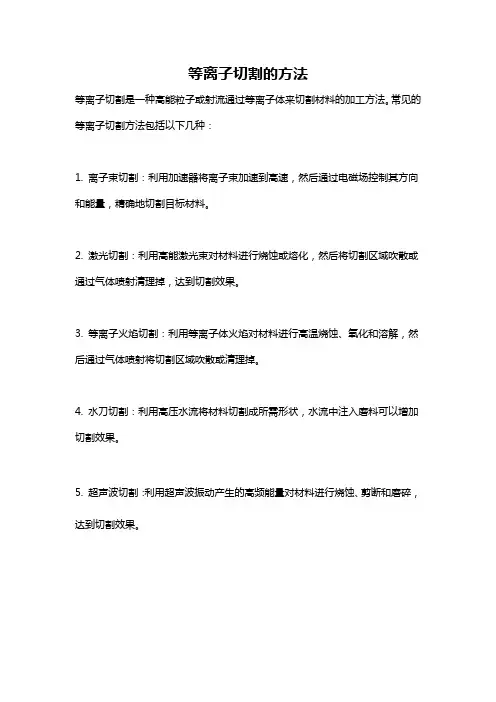

等离子切割的方法
等离子切割的方法
等离子切割是一种高能粒子或射流通过等离子体来切割材料的加工方法。
常见的等离子切割方法包括以下几种：
1. 离子束切割：利用加速器将离子束加速到高速，然后通过电磁场控制其方向和能量，精确地切割目标材料。
2. 激光切割：利用高能激光束对材料进行烧蚀或熔化，然后将切割区域吹散或通过气体喷射清理掉，达到切割效果。
3. 等离子火焰切割：利用等离子体火焰对材料进行高温烧蚀、氧化和溶解，然后通过气体喷射将切割区域吹散或清理掉。
4. 水刀切割：利用高压水流将材料切割成所需形状，水流中注入磨料可以增加切割效果。
5. 超声波切割：利用超声波振动产生的高频能量对材料进行烧蚀、剪断和磨碎，达到切割效果。
等离子弧焊接与切割
等离子弧焊接与切割本文介绍了等离子弧焊接的基本方法，工艺特点和应用；以及等离子弧切割原理及工艺。
等离子弧焊接与切割技术的优秀成果以在航空航天、核能、船舶、电力、电子、海洋钻探、高层建筑等领域得到了广泛的应用。
标签：等离子弧焊接等离子弧切割机器人焊接一、等离子弧焊工艺1.等离子弧焊的工艺特点1.1由于等离子弧的温度高、能量密度大，因此等离子弧焊熔透能力强，可用比钨极氩弧焊高得多的焊接速度施焊。
这不仅提高了焊接生产率，而且可减小熔宽、增大熔深，因而可减小热影响区宽度和焊接变形。
1.2由于等离子弧的形态近似于圆柱形，挺度好，因此当弧长发生波动时熔池表面的加热面积变化不大，对焊缝成形的影响较小，容易得到均匀的焊缝成形。
1.3由于等离子弧的稳定性好，使用很小的焊接电流也能保证等离子弧的稳定，故可以焊接超薄件。
1.4由于钨极内缩在喷嘴里面，焊接时钨极与焊件不接触，因此可减少钨极烧损和防止焊缝金属夹钨。
2.等离子弧焊工艺2.1接头形式用于等离子弧焊接的通用接头形式为I形对接接头、开单面V形和双面V 形坡口的对接接头以及开单面U形和双面U形坡口的对接接头。
除此之外，也可用角接接头和T型接头。
2.2焊接参数的选择等离子弧焊焊接时，焊透母材的方式主要有穿透焊和熔透焊两种。
在采用穿透型等子弧焊时，焊接过程中确保小孔的稳定，是获得优质焊缝的前提。
影响小孔稳定性的主要焊接工艺参数有：（1）喷嘴孔径喷嘴孔径直接决定等离子弧的压缩程度，是选择其他参数的前提。
在焊接生产过程中，当焊件厚度增大时，焊接电流也应增大，但一定孔径的喷嘴其许用电流是有限制的。
因此，一般应按焊件厚度和所需电流值确定喷嘴孔径。
（2）焊接电流当其他条件不变时，焊接电流增加，等离子弧的热功率也增加，熔透能力增强。
因此，应根据焊件的材质和厚度首先确定焊接电流。
（3）离子气种类及流量目前应用最广的离子气是氩气，适用于所有金属。
为提高焊接生产效率和改善接头质量，针对不同金属可在氩气中加入其他气体。
切割加工中的等离子切割技术
切割加工中的等离子切割技术在制造行业中，切割加工是一个非常重要的环节。
而等离子切割技术在其中扮演了一个极为重要的角色。
等离子切割作为一种非常高效、精准的切割方式，深受厂家们的喜爱。
本文将从等离子切割的原理，技术特点以及应用领域等方面进行论述与探讨。
一、等离子切割的原理等离子是一种带正电荷的带电体，其激发动力来自于高能电子与原子分子的强烈碰撞，导致其内部的电子脱离原子成为自由电子，同时在该区域内产生电离的气体（即离子体）。
等离子切割正是利用了高能等离子体的原理，将气体中的工作气体（如氧气、氮气等）与电弧相结合，通过电弧放电使气体电离，形成高温等离子体，利用其高温的热能和气体的化学反应发生氧化、燃烧、蒸发等作用，最终实现对材料的切割加工。
二、等离子切割的技术特点1、高效快捷：等离子切割作为一种高能、高效的工艺，可以实现对各种复杂材料的快速、高效切割。
2、精度高：等离子切割作为一种非常准确的工艺，可以实现对各种形状的材料的高精度加工和裁剪。
在一些对精度要求较高的场合，等离子切割可以做到其他切割方式不能做到的精度。
3、广泛应用：等离子切割技术可以广泛应用于金属材料的切割、钢结构的建筑、甚至是冶金、汽车制造、工程机械等领域。
4、作业燃料少：作业中的能量是由气体放电产生的，所需的气体并非很多，所以使用成本比较低。
三、等离子切割的应用领域1、轮廓线切割。
等离子切割可以根据绘制的轮廓线，对各种材料进行高精度的尺寸裁剪，常用于金属板材、不锈钢板等材料的切割。
2、孔洞切割。
等离子切割可以根据预先规划的孔位和大小对工件进行穿孔，用于制作网孔、过滤器、板式换热器等产品。
3、焊接准备切割。
等离子切割常用于板材异形切割或尺寸修整，以便更好地进行焊接加工。
4、材料切割。
等离子切割可以实现对各种材料的快速、高效切割，包括镁合金、铝板、黄铜、铜、不锈钢、铁和钛等材料。
5、工程机械切割。
等离子切割技术在工程机械、轮船、航天等领域也得到了广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等离子切割工艺及技术-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
等离子切割
等离子弧切割是利用高温等离子电弧的热量使工件切口处的金属局部熔化(和蒸发)，并借助高速等离子的动量排除熔融金属以形成切口的一种加工方法。
等离子切割配合不同的工作气体可以切割各种氧气切割难以切割的金属，尤其是对于有色金属（不锈钢、铝、铜、钛、镍）切割效果更佳；其主要优点在于切割厚度不大的金属的时候，等离子切割速度快，尤其在切割普通碳素钢薄板时，速度可达氧切割法的5~6倍、切割面光洁、热变形小、几乎没有热影响区！
等离子切割发展到现在，可采用的工作气体（工作气体是等离子弧的导电介质，又是携热体，同时还要排除切口中的熔融金属）对等离子弧的切割特性以及切割质量、速度都有明显的影响。
常用的等离子弧工作气体有氩、氢、氮、氧、空气、水蒸气以及某些混合气体。
等离子切割机广泛运用于汽车、机车、压力容器、化工机械、核工业、通用机械、工程机械、钢结构等各行各业。
一、等离子弧切割工艺参数
各种等离子弧切割工艺参数，直接影响切割过程的稳定性、切割质量和效果。
主要切割规范简述如下：
1．空载电压和弧柱电压
等离子切割电源，必须具有足够高的空载电压，才能容易引弧和使等离子弧稳定燃烧。
空载电压一般为120-600V，而弧柱电压一般为
空载电压的一半。
提高弧柱电压，能明显地增加等离子弧的功率，因而能提高切割速度和切割更大厚度的金属板材。
弧柱电压往往通过调节气体流量和加大电极内缩量来达到，但弧柱电压不能超过空载电压的65%，否则会使等离子弧不稳定。
2．切割电流
增加切割电流同样能提高等离子弧的功率，但它受到最大允许电流的限制，否则会使等离子弧柱变粗、割缝宽度增加、电极寿命下降。
3．气体流量
增加气体流量既能提高弧柱电压，又能增强对弧柱的压缩作用而使等离子弧能量更加集中、喷射力更强，因而可提高切割速度和质量。
但气体流量过大，反而会使弧柱变短，损失热量增加，使切割能力减弱，直至使切割过程不能正常进行。
4．电极内缩量
所谓内缩量是指电极到割嘴端面的距离，合适的距离可以使电弧在割嘴内得到良好的压缩，获得能量集中、温度高的等离子弧而进行有效的切割。
距离过大或过小，会使电极严重烧损、割嘴烧坏和切割能力下降。
内缩量一般取8-11mm。
5．割嘴高度
割嘴高度是指割嘴端面至被割工件表面的距离。
该距离一般为4~10mm。
它与电极内缩量一样，距离要合适才能充分发挥等离子弧的切割效率，否则会使切割效率和切割质量下降或使割嘴烧坏。
6．切割速度
以上各种因素直接影响等离子弧的压缩效应，也就是影响等离子弧的温度和能量密度，而等离子弧的高温、高能量决定着切割速度，所以以上的各种因素均与切割速度有关。
在保证切割质量的前提下，应尽可能的提高切割速度。
这不仅提高生产率，而且能减少被割零件的变形量和割缝区的热影响区域。
若切割速度不合适，其效果相反，而且会使粘渣增加，切割质量下降。
二、优缺点
1、优点：
(1)切割领域宽，可切割所有金属板材；
(2)切割速度快，效率高，切割速度可达10m/min以上；
(3)切割精度比火焰切割高，水下切割无变形，精细等离子切割则精度更高；
2、缺点：
(1)切割20mm以上钢板比较困难，需要很大功率的等离子电源，成本较高；
(2)切割厚板时，切割垂直度差，割口成V型。
