相序保护器常用功能
相序保护器
相序保护器是一种自动相序判别的保护继电器，保证一些特殊机电设备相序保护器因为电源相序接反后倒转而导致事故或设备损坏。
如电梯，如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。
空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。
工作原理取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。
当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生。
三相电源依次接入保护器的U,V,W(有的是R,S,T)三个接线点，相序保护器的辅助触点一般有一常开一常闭。
接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。
若起到保护作用，应该接常闭触点。
相序保护器温度保护在相序保护器电动机没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。
这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。
温度保护通常可采用温度继电器。
温度继电器主要有双金属片它们都被直接埋置在发热部位。
温度保护与过载保护都是利用温度来触发保护，但并不完全相同。
过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。
温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。
温度保护与过载保护也是不能互相替代的。
相序保护器漏电保护相序保护器为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置。
漏电保护根据工作零线是否穿过电流感应器，分为零序电流保护和剩余电流保护。
零序电流保护与剩余电流保护的基本原理都是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
相序保护器的工作原理

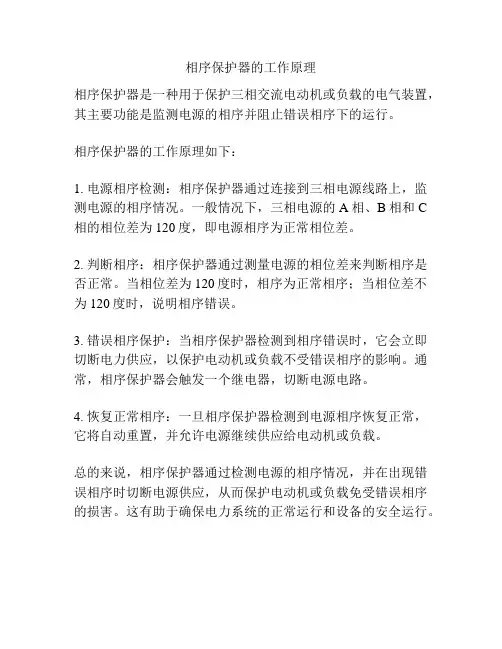

相序保护器的工作原理
相序保护器是一种用于保护三相交流电动机或负载的电气装置，其主要功能是监测电源的相序并阻止错误相序下的运行。
相序保护器的工作原理如下：
1. 电源相序检测：相序保护器通过连接到三相电源线路上，监测电源的相序情况。
一般情况下，三相电源的A相、B相和C 相的相位差为120度，即电源相序为正常相位差。
2. 判断相序：相序保护器通过测量电源的相位差来判断相序是否正常。
当相位差为120度时，相序为正常相序；当相位差不为120度时，说明相序错误。
3. 错误相序保护：当相序保护器检测到相序错误时，它会立即切断电力供应，以保护电动机或负载不受错误相序的影响。
通常，相序保护器会触发一个继电器，切断电源电路。
4. 恢复正常相序：一旦相序保护器检测到电源相序恢复正常，它将自动重置，并允许电源继续供应给电动机或负载。
总的来说，相序保护器通过检测电源的相序情况，并在出现错误相序时切断电源供应，从而保护电动机或负载免受错误相序的损害。
这有助于确保电力系统的正常运行和设备的安全运行。
电源相序保护器
PSC-100/101型电源相序保护器使用说明书北京德泰法亚技贸有限责任公司 一、概述在采用三相异步电机作为动力源的场合，往往要求电机的旋转方向保持恒定，以确保设备的正常运转。
尤其是在运动方向不可变更的场合，电源相序的不慎改变将会使设备失控、造成设备损坏乃至发生重大事故。
例如升降机和传送带的反向运行会使人员和物料的传送发生逆转；制冷电机的反转会使压缩机瞬间损毁；风机电机的反转会使通风或排风无法实现，从而引发人身事故，水泵电机的反转会使给排水系统工作紊乱等等。
总之，电源相序的意外改变有可能给生产经营活动带来重大损失。
为了确保电机的转向正确，所有三相异步电机在接入电网时都要进行转向测试，当确认转向无误后方可投入运行。
如果电源的相序从此不再改变，则电机的转向也不会发生变化。
但是，为异步电机供电的电源相序并不是永不改变的，一些企业或车间在对内部的电路进行维修时，相序改变的情况时有发生。
特别是无人值守设备在租用三相电源的情况下，由于电路的出租方对电源的相序没有要求，往往会为了三相电源线的负荷平衡而改变相序。
而这种改变就会使一些无人值守的设备发生故障或停机。
图一、相序保护器外形为了确保设备在三相电源的相序发生意外改变时不致损坏，很多设备上需要安装相序监测装置，一旦电源相序发生该变，该监测装置将发出警告并令设备无法启动，从而保护了设备的安全。
PSC-100/101型电源相序保护器是一款兼有监测和执行功能的相序监控装置，用户只需配接一只接触器或一只带有欠压脱扣线圈的空气开关就可以组成一套完整的相序监控设备。
该设备在检测到电源相序发生变化时，可以迅速切断电源，确保不会因电源相序发生改变而造成损失。
PSC-101型电源相序保护器具有三相电源缺相保护功能。
由于采用相位差法来判断是否缺相，因此可以在带有三相异步电机的电路中检测是否发生缺相故障，其检测灵敏度可以调整，以适应不同性质的负载。
二、技术参数1、电源电压：三相380V或660V （订货时选择）2、频率：50Hz3、缺相保护灵敏度：可调（仅PSC-101型有此功能）4、缺相保护反应时间：1~2秒5、几何尺寸：（高×宽×深）115 ×117 ×70 mm6、重 量 ： 0.48kg7、PSC-100/101型相序保护器的区别型号缺相保护功能PSC-100 无PSC-101 有三、适用场合PSC-100/101型电源相序保护器适用如下工作场合：1、移动通信的基站：由于移动通信的基站大多设在民用建筑中，而民用建筑中三相电源的相序是很难保证永不改变的，一旦电源相序发生了变化，基站中的部分三相设备将无法正常工作，进而导致局部通讯中断，甚至造成设备损坏。
相序保护器原理
相序保护器原理相序保护器是电力系统保护中应用比较广泛的一种保护装置。
它的作用是在发生三相不平衡时，能及时地切断故障电路，并防止三相电气设备损坏，保护电网的稳定运行。
相序保护器的基本原理是利用三相电压的相序关系进行电气量的比较，并通过比较结果来控制保护装置的动作。
一、相序的概念“相序”是指三相电压在时间上的先后关系。
对于三相电压为正弦波的电路，相序一般是按照电压的相角来进行判断的。
三相电压的相位差分别为0°、120°和240°，如果三相电压依次通过正序（R-Y-B）、负序（B-Y-R）、反负序（B-R-Y）和反序（Y-B-R）时，对应相角依次为0°、240°、120°和360°（或0°）。
三相电压的相序关系就可以由其相角的先后顺序来判断。
当三相电压的相序关系发生改变时，三相电压不存在任何平衡，就会导致电压、电流等参数发生不平衡，从而引起了电路的故障。
而相序保护器就是通过比较三相电压的相位关系，及时地判断它们的相序是否正确，从而在三相电压出现相序不平衡时，可对发生故障的电路进行保护。
1.测量方法（1）电压比较法电压比较法是常用的相序保护器测量方法。
电压比较法是通过比较三相电压的幅值之差，以及相角之差来检测电压的相序，从而对故障电路进行切断保护。
一般来说，相序正确时，三相电压的幅值和相角应该是平衡的，幅值差异应该很小，相角差异应该为120度左右。
而当相序不正确时，三相电压的幅值和相角会发生明显的变化，可进行相序保护动作。
（2）相位检测法相位检测法是另一种常用的相序保护器测量方法。
它是利用相序中三相电压相位差120度的特点进行测量。
相位检测法首先需要把三个信号输入到相位检测器中，检测器会测量三个信号之间的相位差。
如果三相电压的相位差符合要求，则认为相序是正确的，否则就会发生故障，需要进行保护。
2.保护动作当相序不正确时，相序保护器会进行保护动作，判断出故障点并及时地对故障电路进行切除，以保护电网的稳定运行。
相序保护器接线图_相序保护器操作指南
相序保护器接线图_相序保护器操作指南相序爱护器操作指南1、把三相电源的三相四线分别接入相序爱护器的L1、L2、L3、N端。
2、相序爱护器的常开、常闭输出端，分别接入掌握设备的回路。
详见相序爱护器接线示意图相序爱护器接线图3、设置参数，把连接好的相序爱护器通上三相电，液晶屏显示其中一相的电压。
（1）相序爱护器正常状况下，按一下R/M，进入设置状态，设置字符闪耀，此时液晶屏上显示设置和相序字样，按▲或▲键可选择是否启用相序爱护功能，ON表示开启，OFF表示关闭。
（2）再按一下相序爱护器的R/M，设置过电压值，液晶屏上显示设置和过压字样，按▲或▲键设置过电压值，过电压值在381V～500V范围内设置，步进量为1V；再按一次R/设置键，设置过电压动作时间（单位为秒），动作时间可在0.1～20秒范围之间设置,步进量为0.1秒。
接线示意图（3）再按一下相序爱护器的R/M，设置欠电压值，液晶屏上显示设置和欠压字样，按▲或▲键设置欠电压值，欠电压值在150V～219V范围内设置，步进量为1V；再按一次R/ M，设置过电压动作时间（单位为秒），动作时间可在0.1～20秒范围之间设置,步进量为0.1秒。
（4）再按一下相序爱护器的R/M，液晶屏上显示End字样，本次设置完成。
（5）当相序爱护器发生电源过压、欠压、缺相、错相、不平衡等故障时，液晶屏上分别闪耀显示过压、欠压、缺相、相序、不平衡等字样，假如故障时间超过设置的动作时间，过压、欠压、缺相、相序、不平衡等字样保持常亮，同时显示故障时的电压值，这时输出触点转换。
（6）由于相序爱护器缺相、错相故障属于不行自动恢复性故障；故发生缺相、错相故障时，相序爱护器能记忆自锁。
即使平安切断相序爱护器工作电源，也会存储故障信息；只有在排解缺相、错相故障后，按R/设置键，相序爱护器才能复位。
而发生过压、欠压故障后，假如线路电压又恢复了正常设置电压范围，相序爱护器能自动恢复。
也可按R/设置键手动恢复。
相序保护器原理和接线
相序保护器原理和接线相序保护器是一种用于电气系统中的保护装置，用于监测三相电源的相序是否正确，并在相序错误的情况下切断电源以避免电气设备受到损坏。
相序保护器可以广泛应用于发电厂、变电站、电力系统和工业设备等领域，保护电气设备免受相序错误带来的危害。
相序保护器的工作原理是通过监测电源切换器的相位关系来确定相序是否正确。
它通常由电位器、电路、继电器和触点等组成。
当电源切换引线相位关系正确时，相序保护器不会产生任何操作；而当相位关系错误时，相序保护器会产生一个输出信号，通过触点控制继电器开关来切断电源。
相序保护器的接线通常包括三个主要部分：电源输入端、负载输出端和触点接线端。
电源输入端通常包括A相、B相和C相三个引线，用于接入三相电源。
负载输出端通常包括A相、B相和C相三个引线，用于接入电气设备的三相线路。
触点接线端通常包括正常工作触点和信号反馈触点，用于进行相序保护器的控制和监测。
接线时，首先将电源输入端的A相、B相和C相引线与三相电源的对应引线相连，确保正确接线。
然后将负载输出端的A相、B相和C相引线与电气设备的对应引线相连，确保正确接线。
最后，将触点接线端的正常工作触点和信号反馈触点与继电器、控制电路等设备相连，以实现相序保护器的正常操作和监测。
总之，相序保护器通过监测电源的相位关系来判断相序是否正确，并在相序错误时切断电源，以保护电气设备的安全运行。
在接线时，需要确保正确连接电源输入端、负载输出端和触点接线端，以确保相序保护器能够正常工作。
相序保护器在电力系统中起着重要的作用，能够提高电气设备的可靠性和安全性。
相序保护继电器的概述
相序保护继电器的概述相序保护继电器是电力系统中的一种重要保护装置，用于监测和保护电网中的相序和相序幅值不平衡情况，确保电力系统的稳定和安全运行。
它通过检测电网中的相电压和相电流，判断电网中的相序情况，并根据预设的相序保护准则进行动作，采取措施对电网进行保护。
1.监测相序：相序保护继电器可以监测电网中的相电压和相电流的相位关系，判断电网中的相序是否正确。
若相序正确，则继电器不动作；若相序错误，则继电器进行相序保护操作。
2.故障检测：相序保护继电器可以检测电网中的相序幅值不平衡情况，即相电压或相电流的幅值不均衡程度。
当相序幅值不平衡超过设定值时，继电器会进行动作，发出警报或采取措施对电网进行保护。
3.响应速度快：相序保护继电器具有快速响应的特点，可以及时检测电网中的相序问题，并迅速采取保护措施。
这对于保护电网的稳定运行至关重要，特别是在面临突发故障或异常情况时。
4.可靠性高：相序保护继电器具有高可靠性和稳定性，能够在各种环境条件下正常工作。
同时，它还具有自我检测和故障诊断功能，能够及时发现和修复自身的故障，确保继电器的正常运行。
5.多种保护功能：相序保护继电器通常还具有其他保护功能，如过电流保护、短路保护、接地保护等。
这些保护功能的综合应用可以有效地保护电网系统，提高电力系统的可靠性和稳定性。
1.测量相电压：相序保护继电器通过电压互感器等装置，测量电网中各个相电压的幅值和相位。
2.测量相电流：相序保护继电器通过电流互感器等装置，测量电网中各个相电流的幅值和相位。
3.判断相序：根据测量到的相电压和相电流的幅值和相位信息，相序保护继电器判断电网中的相序是否正确。
4.触发动作：若相序错误或相序幅值不平衡超过设定值，相序保护继电器会触发动作信号，并采取措施对电网进行保护，如切断电路、发出警报等。
总之，相序保护继电器是电力系统中非常重要的保护设备，它能够及时监测和保护电网中的相序和相序幅值不平衡情况，确保电力系统的稳定和安全运行。
相序保护器
μPR系列相保护器（过欠电压、缺相、相序保护继电器）1、适用范围μPR紧凑型的相保护器主要用于三相交流50/60Hz，额定电压80~690V的电路中，作为对三相电动机输入电源的三相电压不平衡(缺相)、逆相、电源电压过高或过低提供继电保护,本保护器按提供的图纸进行接线，一般是对三相电源的电源侧采样！可用于动力机械的配套销售。
当三相电源正常时，继电器常开触点（A）闭合，常闭触点（B）断开，绿色LED点亮；当发生电源一种或几种异常时，常开触点（A）断开，常闭触点（B）闭合。
绿色LED关闭。
常开触点（A）串接在接触器线圈回路中，使接触器失电，切断电动机供电，起到保护电动机的作用。
2、保护功能说明1、三相电压不平衡保护：电压不平衡即负序分量过大，一般来说 1%的电压不平衡会引起3%~11%的相电流不平衡，负序分量不能做功，全部转为热量，因此严重的电源电压不平衡会导致电机过热而烧毁。
而此时一般设备装有的过载保护器无法及时起到保护作用。
电压不平衡率高于8%时,保护器动作；当不平衡率低于5%时恢复正常。
当被保护设备在运行状态或非运行状态时，任意一相发生断相故障，这是三相电压不平衡的极端情形，静态缺相时三相电压不平衡率为100%，动态缺相时三相电压不平衡率＞20%。
（动态缺相时由于电机运转产生的反电动势使这相的电压不为0，只能通过检测三相电压不平衡率的方式来判断进行保护）。
2、错相保护：R、S、T三相电压正常、接线正确，电机保护器绿灯亮，继电器吸合；如果相序接错，则绿灯不亮，只要交换R、S、T三相中的任意两相，电机保护器就能认定该相序并正常工作，保护器具有防误接保护功能。
3、过电压、欠电压保护：三相感应电动机以额定电压工作时效率最高。
当电源电压过高时会增加空载励磁电流，造成电机效率下降并发热；电压过低时电机的输出功率下降会造成过载，严重时会使电机堵转。
当电网三相平均电压过低时，必须持续8秒以上本保护器才认定为欠压故障，电压过高时即时动作，继电器释放动作，并绿色LED灭；3、技术数据1、相保护器保护功能不受线路或负载的电流大小，冲击电流、不平衡电流和负载性质的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
相序保护器常用功能
• 断相与相序保护继电器使用说明书 一、概述以下简称断相与相序保护器，在三相交流电 动机以及不可逆转传动设备中分别作断相保护和相序 保护。具有性能可靠、适用范围广、使用方便等优点。 按接线图示方法，接入电源控制回路，即能起到保护 作用，三相电路中任何一相熔断器开路或供电相压不 平衡，即能动作，切除KM主回路电源。从而达到保 护电机的目的。当三相不可逆转的设备（如水泵、风 扇、空压机、电梯电机、中小型配电屏等），在认定 相序后，因维修或更改供电线路发生与原认定相序相 接时，同样能可靠工作，鉴别相序，停止KM主回路 电源供电，从面达到保护设备的目的。
• 二、使用环境条 1．温度：-10℃~ 40℃； 2．湿度：相对湿度不大于85% （20±5℃）。
• 三、主要技术条件 1．电压波动：三相交流（50HZ）380V±10%； 2．抗电强度：交流（50HZ）1500V历时1分钟无 击穿现象；
3．绝缘电阻100M∩（20℃相对湿度85%）； 4．触点电流：≤5A，触点电压为220V时 （COS∮=1阻性负载）； 5．功耗输入电压为380V时，功耗小于或等于 3VA； 6．触头寿命：在不大于额定负载之下不小于10 万次。
• 四、系列各型号性能异同点 型号指示灯监 视情况三相不平衡保护断相、错相保护保 护时正常工作时亮熄灭没有熄灭亮有红色 指示 。
• 五、安装与接线图 1、如在原控制回路中按图装入继电器后， 电机无法启动，说明继电器相序鉴别已起 作用，只需将继电器输入的1、2、3脚接线 任意两线相互换接即能正常启动，此时相 序已认定。以后只要更动任何一相电源继 电器即能起到保护作用。
• 2、继电器在无腐蚀性气体及尘埃等场所作 用和贮存。
3、继电器在运输中应注意防震防潮。 4、继电器与底座间有扣攀锁紧，在拔出继 电器本体前先扳开扣攀，然后缓慢拔出继 电器。
