日常维护——————机房线缆工程标签作业指导书编制：审核：批准：版本：试行版颁发时间：实施时间：一、目的和适用范围为了保证设备安装时的条理化、正确性及以后维护检查时的方便，确保线缆布放美观、标准，特制定此作业指导书。
本作业指导书为山脚树矿机房线缆施工中的工程标签的施工作业指导性通用要求。
二、技术要点工程标签是现场安装及之后维护时使用的一种识别标识。
工程标签按照电源线、接地线和信号线分为叁种，信号线包括告警外接电缆、网线、光纤、中继电缆、用户电缆等；电源线包括直流电源线、交流电源线；接地线分为电源接地及信号接地。
三、标签种类及结构工程标签按照电源线、信号线和接地线分为叁种。
标签材料的特点：标签厚度为0.09mm；面材颜色为哑白本色、红色、蓝色；材料为PET（聚酯的缩写：Polyester）；适用温度范围：-29～80℃；兼容激光打印、针式打印和油性笔手写；1.信号线标签信号线采用固定尺寸的刀型结构，如图ZD-1所示：信号线标签纸中使用分隔线的作用是更加清晰地明确电缆位置信息，如机柜号和插框号之间有一个分隔线，插框号和板位号之间有一个分隔线，依此类推；分隔线尺寸：1.5mm×0.6mm；刀刻虚线的作用是标签粘贴时方便折叠，尺寸为：1.0mm×2.0mm标签刀型结构右下角有一个英文单词“TO：”（在图示方向看是倒写的），用以表示标签所在电缆的对端位置信息。
2.电源线标签电源线标签在使用时需将标签粘贴在线扣的标识牌上，再用线扣绑扎在电源线缆上，中间区域用来粘贴标签。
如图D-2所示：图D-2 电源线标签纸四、标签的书写1.打印机打印使用模版打印（模版在技术室领取）。
2.手工书写油性笔：为了达到字迹清晰、美观及耐久性的效果，在临时标识时，采用手工书写标签，填写时必须使用黑色油性笔，严禁使用圆珠笔书写。
特殊情况下允许但不建议使用普通黑色圆珠笔。
圆珠笔与油性笔相比书写效果较差。
同时书写时容易将圆珠油涂抹在标签纸上，造成脏污且使字迹模糊不清。
电缆工程施工作业指导书
1、电缆辅助设施安装作业准备和条件• 安装前必须准备好所需工具和辅材。
•电缆支架安装前应子细对图纸进行审查、核对、看电缆支架的规格、层数是否满足要求；电缆的走向是否合理，是否有交叉现象。
若有上述现象，则需提出设计修改。
•电缆支架在安装前，根据设计图纸及具体的实际情况，编制出详细的《电缆支架安装程序》，绘制桥架安装二次设计图，应明确规定每段电缆支架安装的先后顺序及具体走向布置。
•由专业技术人员对施工人员按照作业指导书进行交底，重点讲述施工方法和每项工作必须达到的质量标准。
•安装区域内土建施工完，照明安装好。
•所有桥支架安装位置的埋件齐全，符合设计和安装需要。
2、电缆支架安装电缆支架制作：•根据设计图纸在加工平台上制作出电缆支架模子，其焊接固定以固定坚固为原则，支架的组合利用已加工固定好的模子进行。
•利用模子进行支架组合时，要求支架的各部份与模子的相应部份接触密切、各接触面间不允许有缝隙。
•在焊接时，为防止支架变形，先对所有焊缝进行点焊，待所有焊缝点焊完成后再进行满焊。
电缆支架组合焊接完成后，须对支架尺寸进行复查：要求支架各面平直无变形，横撑间距误差小于 2mm。
•当组合焊接后的支架无法满足上述要求时，须对支架进行校正，使其满足上述要求。
•加工好的支架均匀地刷红丹漆，油漆刷完后不能有纹路和泪痕等现象，等油漆不粘手时，再刷一道银粉漆即可。
电缆支架安装：•电缆支架安装在水平沟道内时，先在沟道两端找出两个支架的标高，然后用弦线和水平尺找出整段的标高，并做上记号，要求综合考虑支架安装的标高符合设计要求。
•先把事先加工好的角铁焊接在预埋件上，角铁一个面垂直于地面，一个面平行于地面。
将支架焊接在角铁上，注意其安装的水平度及垂直度；• 若电缆沟超过 25m 时，可以分段安装，但标高要统一考虑。
• 在两个支架间拉一条弦线，根据弦线距离沟壁的大小，把角铁垂直焊在上面的埋件上，要求角铁能与支架全面接触，但角铁不能太长，以免影响美观及电缆敷设。
电缆敷设作业指导书模板
编制：审核：批准：目录1、工程概况2、编制依据3、施工组织措施4、施工技术措施5、施工安全措施1.工程概况本工程为xxxxxxxx工程：工程范围xxxxxxxx拆2.编制依据2.1现场勘察的实际情况。
2.2《电气装置安装工程电气设备交接试验标准》（GB50150-2006）《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）《电力工程电缆设计规范》GB 50217—2007《10KV以下架空电力线路施工及验收规范》（GB50173-2006）2.3城市中低压配电网建设改造技术细则（河南电力公司编制）电力建设安全工作规程。
2.4《工程施工任务单》。
3.施工组织措施项目经理：xxx安全负责人：xxxx施工负责人：xxx材料员：xxx4.施工技术措施4.1技术准备(1) 敷设前应按设计和实际路径计算每报电缆长度，合理安排每盘电缆，减少电缆接头。
接义位置应选择在线部分，与管口的距离应在3m以上，应避免设置在道路交叉口、有车辆进出的建筑门口、电缆线路转弯处及地下管线密集处。
(2) 计算电缆牵引力，制定牵引方向及牵引方式4.2施工器具（1）工器具：施工电源盘、电缆滑轮、放线架、盘轴、装卸电缆的钢丝绳、牵引钢丝绳、通管器、电缆盘制动装置、安全带、梯头、防捻器、拉力表、退扭架、电缆牵引套、绳索、皮尺、钢锯、手锤、凿子、对讲机、彩旗、销子、安全文明施工用其等。
（2）机械：卷扬机、、履带牵引机、埋设机。
（3）仪表：测距仪、长度记录仪等4.3电缆的敷设及技术要求：（1）检查电缆电压、规格、型号是否与设计相符。
（2）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。
电缆上不得有铠装压扁、电缆绞拧、护层折裂等机械损伤。
（3）电缆穿管时，为防止护层损伤，可采用滑石粉等润滑剂，管内应无积水杂物。
（4）电力电缆宜蛇形敷设，在终端头与接头附近宜留有备用长度。
（5）机械敷设电缆时速度不宜超过15m/min，拉力应符合出厂技术要求，转弯处侧压力不应大于3KN/m。
电缆敷设工程作业指导书
电缆敷设工程作业指导书
1、介绍
电缆敷设工程是由电缆安装、电缆缆检、电缆测试等组成，是安装电
缆的专业工程，在建筑结构、电力系统等结构和设施中，电缆经过敷设在
指定的位置，将需要传送的信号或电能信号传送到指定的终端，以实现发电、配电、控制、调度等功能。
2、敷设前准备
2.1钢丝型电缆敷设前先必须检查电缆外观，看是否有外部破损痕迹，焊接处是否正确，电缆的颜色、型号、规格、尺寸等是否符合要求，并要
求进行真空凝结试验，以确保其质量符合要求。
2.2敷设前，应该先准备好电缆的敷设材料，包括电缆槽、路线标志、支架、支架配件和工具等。
2.3检查好敷设工程所使用的电缆、槽等设备及配套设施。
3、电缆敷设作业
3.1须在规定的敷设路线上，将电缆按安装图纸要求和电缆施工技术
规程的敷设规定安装在指定的位置，并检查电缆的安装情况，如果电缆需
要穿插，则须将电缆穿插于不同器件。
3.2电缆敷设时，须按要求将电缆安装在支架上，相邻电缆之间的间
隙不能过小，一般不低于电缆直径的2倍以上，以防止产生电磁影响。
电力电缆标记及方法

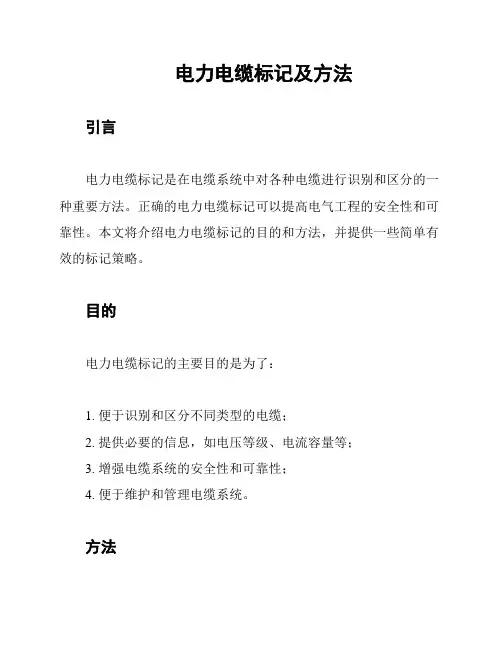

电力电缆标记及方法引言电力电缆标记是在电缆系统中对各种电缆进行识别和区分的一种重要方法。
正确的电力电缆标记可以提高电气工程的安全性和可靠性。
本文将介绍电力电缆标记的目的和方法，并提供一些简单有效的标记策略。
目的电力电缆标记的主要目的是为了：1. 便于识别和区分不同类型的电缆；2. 提供必要的信息，如电压等级、电流容量等；3. 增强电缆系统的安全性和可靠性；4. 便于维护和管理电缆系统。
方法以下是一些常见的电力电缆标记方法：1. 标签标记：在电缆上粘贴标签，上面写有电缆的相关信息，如编号、规格、电压等级等。
标签可以使用防水和耐高温的材料制作，以确保标记的持久性。
2. 颜色标记：使用不同颜色的电缆套管或电缆标志带来表示不同的电缆类型或电压等级。
例如，高压电缆可以使用红色套管进行标记，低压电缆可以使用蓝色套管进行标记。
3. 数字标记：为每条电缆分配一个唯一的数字编号，以便于识别和跟踪。
可以将数字编号刻在电缆外部或使用特定颜色的贴纸进行标记。
4. 图形标记：使用特定的图形或标志来表示电缆功能或特点，例如电源线可以使用闪电图标进行标记，地线可以使用地球图标进行标记。
5. 文字标记：在电缆上直接写明相关信息，如规格、电流容量等。
这种方法简单直接，但需要保持标记清晰可读。
简单有效的标记策略为了保持简单和清晰，以下是一些简单有效的标记策略：1. 使用一致的标记方法：在整个电缆系统中使用统一的标记方法，以便于理解和维护。
2. 标记的可靠性：选择标记材料和方法时要确保其耐用性和可读性，以防止标记褪色或模糊。
3. 标记的可见性：将标记放置在易于查看的位置，避免被其他部件或设备遮挡。
4. 及时更新标记：在更换或修改电缆时，及时更新标记，以保持与实际情况一致。
结论电力电缆标记是一项重要的电气工程实践，可以提高电缆系统的安全性和可靠性。
选择合适的标记方法，并遵循简单有效的标记策略，有助于实现清晰可辨的电缆标记。
电缆设施设备标识规范标准
设施设备标识规范标准1. 标签选材及适用范围1.1 总体要求1.2 线缆标签1.3 设施设备标签（平贴方式）1.4 设施设备标签（捆扎方式）2. 标签设计2.1 铁塔、机房标识2.1.1 无机房铁塔标识2.1.2 有机房铁塔及机房标识2.2 设备标识2.2.1 设备标识（粘贴方式）2.2.2 设备标识（捆扎方式）2.3 无源器件标识2.3.1 功分器、耦合器标识2.3.2 天线标识2.4 POI标识2.4.1 POI标识（粘贴方式）2.4.2 POI标识（捆扎方式）2.5 漏缆标识2.6 馈线标识2.6.1 7/8馈线标识2.6.2 1/2馈线标识2.7 电力电缆标识2.8 光缆标识2.9 尾纤标识3. 空间环境资源标识3.1 禁止类标识（室外）3.2 禁止类标识（室内）3.3 警示类标识3.4 指示类标识4. 其它4.1 标签应用标准色样4.2 打印方式制作标签4.3 非打印方式制作标签5. 标签粘贴1. 标签选材及适用范围1.1 总体要求1.1.1 标签应根据不同的使用环境选择不同材质，应能够经受不同环境的考验。
1.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。
1.1.3 按应用环境来分，可以分为室内标签和室外标签，其中室内标签包括线缆标签和平面标签。
1.2 线缆标签1.2.1 线缆标签主要适用于对室内线缆进行标识，比如电源线、天馈线、尾纤、2M线等。
1.2.2 线缆标签应选用耐用基材，具有良好的柔软性和抗撕扯性，建议使用缠绕型旗形标签，对于线径大于10mm的线缆，建议采用吊牌方式。
1.2.3 根据线缆标签应用环境和使用年限要求不同，建议采用以下两种材质，参数如表1-1。
表1-11.3 设施设备标签（平贴方式）1.3.1 平贴方式的设施设备标签主要适用于铁塔和机房，以及安装于机房内的ODF、直流配电柜、开关电源、交流配电箱、蓄电池、综合柜、无线机柜、空调等设备。
铁塔和机房标签平贴于机房（柜）门前后（柜内），设备标签平贴于设备右上角。
电缆施工作业指导书
电缆施工作业指导书审批意见表目录一、工程概况1.总述2工程概况3新建线路走经图4工程特点5电缆特性6电缆型号7电缆敷设要求8电缆接地9排管10顶管11电缆通风，防火12竣工试验13注意事项14通讯部分二、施工方案1、组织措施1）项目部组织机构2）项目部职责3）人员安排及任务4)工期及施工进度计划2、技术措施1）材料准备2）通讯准备3）主要工序施工方法4）材料进场检验5）电缆顶管6）电缆敷设7）光缆敷设技术措施8）电缆沟敷设9）电缆隧道敷设10）电缆直埋11）电缆排管敷设3、安全文明施工措施4、电缆沟道敷设危险的分析与控制安全措施1）高处坠落2）高空落物3）烫伤，烧伤4）机械损伤5）触电6）挤伤，砸伤7）钢丝绳断裂8）现场勘察不清9）任务不清10）人员安排不当11）违反监护制度12）违反现场作业纪律13）擅自改变现场安全措施14）穿越围栏15）工作不协调16）交通安全17）交通伤害5、主要设备及工器具一、工程概况1．总述1.1设计依据1.1.1llOkV输变电工程（线路工程）初步设计。
1.1.2电力沟道平面图、断面图。
1.2设计范围1.2.1电缆部分本体设计1.2.2编制工程预算书1.3依据的主要规程、规范及文件《电力工程电缆设计规范》 ( GB 50217-2007)《高压电缆选用导则》 ( DL 401. 1991)《城市电力电缆线路设计技术规定》 (DL/T5221-2005)《交流电气装置的过电压保护和绝缘配合》 ( DL/T 620-1997)2、工程概况：新建110kVXXXT接-XXX线路起始于110kVXXX站内沣河出线构架下方新建电缆支架，最终接入新建110kVXXXGIS室，本次新建110kV线路为单回路架空电缆混合线路，线路走径长度8.41km（其中架空4.11km电缆4.33km。
共新建钢管杆2基，本次导电缆采用YJLW02-64/110kV-1×630mm2型铜芯交联聚乙烯绝缘皱纹铝护套聚氯乙烯外护套电力电缆新建110kVXXXT接-XXX线路工程，本线路起始于110kV沣都沣肖双回线路XXX26#小号侧10米位置处T接XXX，接入新建110kVXXXGIS室，本次新建110kV 线路为单回路架空电缆混合线路，线路走径长度10.08km（其中架空0.15km，电缆10.07km），电缆采用YJLW02-64/110-1×630mm2型铜芯交联聚乙烯绝缘皱纹铝护套电力电缆，新建单回电缆线路走径长约10.07km，其中电缆上终端杆0.02km，新建埋管敷设0.1m（￠175×4m水泥管×4根），市政规划电缆沟道敷设9.9km，变电站沟道敷设0.05km；新建中间接头井20座。
电线电缆施工作业指导书
.....1、编制依照1.1 工程施工图纸1.2 《电气标准规范汇编》（GBJ48— 90）1.3 《电气装置安装工程电气设备交接试验标准》（GB 50150-91 ）1.4 《电力建设安全工作规程》1.5 《电缆线路施工及查收规范》1.6 《35KV 及以下电力电缆热缩型附件应用技术条件》1.7 《电力电缆施工手册》1.8 《35KV 及以下电力电缆热缩型附件应用技术条件CF》1.9 《额定电压 26／ 35KV 及以下电力电缆附件基本技术要求电缆终端头》1.10 《额定电压 26／35KV 及以下电力电缆附件基本技术要求总则》1.11 《额定电压 35KV 及以下铜芯、铝芯绝缘电力电缆第 1 部分一般规定》1.12 《额定电压 35KV 及以下铜芯、铝芯塑料电力电缆第 2 部分聚氯乙烯绝缘电缆》1.13 《额定电压 35KV 及以下铜芯、铝芯绝缘电力电缆第 3 部分》2、施工内容、工期及劳动力工程量、工程工期、劳动力配置为：项目名称单位数目备注工期天60二次电工人 4起重工人 1电焊工人 1指挥、协调人 1 总工.....质量及安全工程质量及安全人 1师进度计划、资料及后勤管理人1综合部综合员.....3、安装前的准备工作3.1 熟习设计图纸，明确每块盘的安装地址及安装高程；3.2 安装工用具及资料的准备4、施工流程施工图纸审察现场丈量编制用料计划、施组电缆沟施工电缆桥架施工预埋管件施工电缆订货电缆测试配盘电缆敷设电缆绝缘测试电缆做头电缆耐压试验电缆配线上设备电缆校相.....5、技术举措5.1 电缆敷设前的准备5.1.1 电缆敷设前的检查1）.预埋件切合设计，部署坚固；2）.电缆沟、的地坪及抹面工作结束；3 ）.电缆层、电缆沟等处的施工暂时设备、模板及建筑废料等清理洁净，施工用道路畅通，盖板齐备；4）.电缆线路敷设后，不可以再进行的建筑工程工作应结束；5）.电缆沟排水通畅，电缆室的门窗安装完成。
