用数字多用表8508A检定直流电阻箱时应注意的事项
龙源期刊网 用数字多用表8508A检定直流电阻箱时应注意的事项作者：张坤来源：《中国科技纵横》2012年第11期摘要：论述了用数字多用表测量直流电阻箱应注意的事项。
关键词：数字多用表直流电阻箱测量注意事项美国FLUKE公司生产的八位半数字多用表8508A是目前国内乃至世界范围内的最高准确度等级的数字多用表,其测量量程从2Ω到20GΩ,测量直流电阻最优等级可以达到1.5ppm。
对于不同型号的电阻箱,在检定过程中应该注意以下几个方面:(1)环境温度影响。
直流电阻箱必须在检定的参考条件下稳定24小时后方可进行检定,参考条件为温度20℃,湿度为50%。
数字多用表必须预热4小时以上才能达到最优的不确定度等级。
(2)测量接线及功能量程选择:1)以电阻箱型号ZX25a为例,电阻值在20KΩ以下。
当被测电阻值很小时,应选择8508A的真欧姆（TruΩ）测量方式。
当采用真欧姆ⅠTruΩ）方式时,8508A 工作原理为先接通正向测量电流测量被测电阻上的电压降,然后接通负向测量电流测量被测电阻上的电压降,用第一次测量结果减去第二次测量结果得到两次测量绝对值的和,将此绝对值的和除以2,就得到一个消除了热电势影响的电阻值。
而且测量小电阻时必须采用四线制测量法,这样可以有效地消除引线电阻带来的影响。
2)以电阻箱ZX54为例,ZX54电阻箱的第一个旋转盘是*10000Ω,当电阻值超出20KΩ时,应采用两线制,因为此时的热电势和导线带来的电阻误差可以忽略不计。
同时适当选择数字多用表的Filt 键,对于减少测量噪声和干扰,提高测量准确十分必要的。
3)以高阻箱ZX119-4為例,当进行大电阻测量时,应选用高压电阻（HiVΩ）功能,这个功能是专门用于测量高值电阻,测量的激励电压可达240V。
8508A此时的充电电流很小,需要耐心等待测量数据。
在测量过程中,应该尽量避免身体移动,减少人为的干扰。
当进行非常高的电阻测量时, 应将数字多用表的Guard 接线端连接到电阻器上的保护屏蔽上或连接到内装保护屏蔽的机壳上,以便减小干扰和泄漏引起的误差。

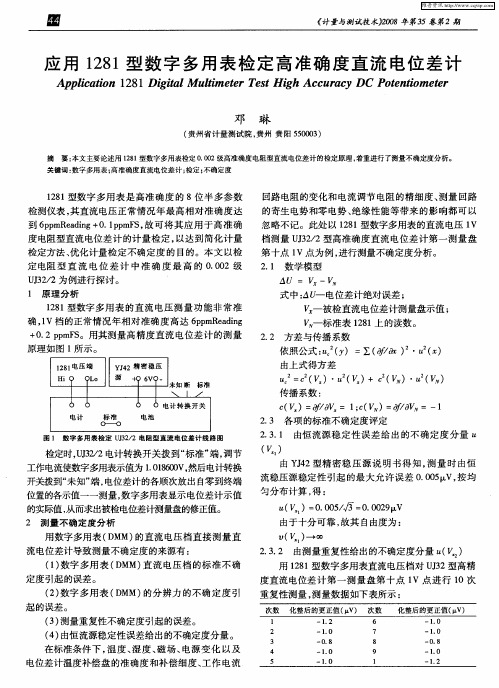

应用1281型数字多用表检定高准确度直流电位差计
