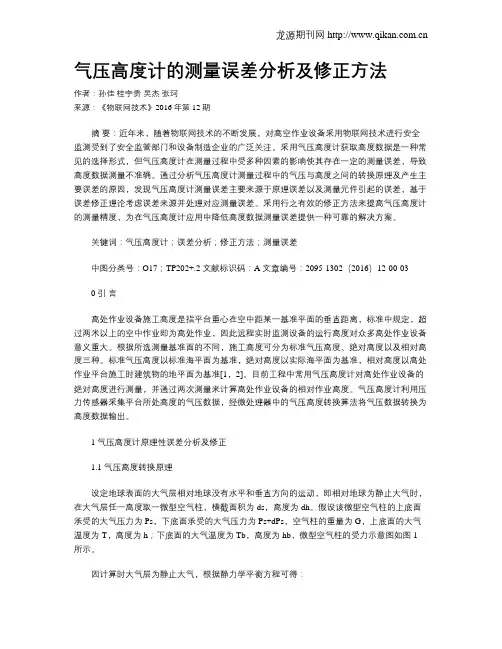

气压高度计的测量误差分析及修正方法作者：孙佳桂宇贵吴杰张珂来源：《物联网技术》2016年第12期摘要：近年来，随着物联网技术的不断发展，对高空作业设备采用物联网技术进行安全监测受到了安全监管部门和设备制造企业的广泛关注。
采用气压高度计获取高度数据是一种常见的选择形式，但气压高度计在测量过程中受多种因素的影响使其存在一定的测量误差，导致高度数据测量不准确。
通过分析气压高度计测量过程中的气压与高度之间的转换原理及产生主要误差的原因，发现气压高度计测量误差主要来源于原理误差以及测量元件引起的误差，基于误差修正理论考虑误差来源并处理对应测量误差。
采用行之有效的修正方法来提高气压高度计的测量精度，为在气压高度计应用中降低高度数据测量误差提供一种可靠的解决方案。
关键词：气压高度计；误差分析；修正方法；测量误差中图分类号：O17；TP202+.2 文献标识码：A 文章编号：2095-1302（2016）12-00-030 引言高处作业设备施工高度是指平台重心在空中距某一基准平面的垂直距离，标准中规定，超过两米以上的空中作业即为高处作业，因此远程实时监测设备的运行高度对众多高处作业设备意义重大。
根据所选测量基准面的不同，施工高度可分为标准气压高度、绝对高度以及相对高度三种。
标准气压高度以标准海平面为基准，绝对高度以实际海平面为基准，相对高度以高处作业平台施工时建筑物的地平面为基准[1，2]。
目前工程中常用气压高度计对高处作业设备的绝对高度进行测量，并通过两次测量来计算高处作业设备的相对作业高度。
气压高度计利用压力传感器采集平台所处高度的气压数据，经微处理器中的气压高度转换算法将气压数据转换为高度数据输出。
1 气压高度计原理性误差分析及修正1.1 气压高度转换原理设定地球表面的大气层相对地球没有水平和垂直方向的运动，即相对地球为静止大气时，在大气层任一高度取一微型空气柱，横截面积为ds，高度为dh。
假设该微型空气柱的上底面承受的大气压力为Ps，下底面承受的大气压力为Ps+dPs，空气柱的重量为G，上底面的大气温度为T，高度为h；下底面的大气温度为Tb，高度为hb，微型空气柱的受力示意图如图1所示。
气压式高度表工作原理
气压式高度表工作原理
气压式高度表是一种常用的航空仪表，用于测量飞机或其他飞行器的高度。
其工作原理基于大气压力随着海拔高度的变化而变化。
气压式高度表包含一个气压探头和一个指针式指示器。
气压探头通常安装在飞机机身的外部，用于感知周围空气的气压。
指针式指示器则通过与气压探头相连的管道，从探头获取到的气压信号，以指针的方式显示当前的高度。
当飞机升高至较高的海拔时，周围的大气压力会随之下降。
这是因为在较高的海拔上，大气气体分子的密度较低，因此对飞机表面的压力也较低。
气压式高度表通过探测周围空气的压力变化来测量海拔高度。
气压探头的设计原理是基于海拔高度与大气压力之间的关系。
根据国际标准大气模型，大气压力主要受到重力的影响，随着海拔高度的增加而指数级地降低。
因此，通过测量周围空气的压力，可以推算出当前的海拔高度。
在气压式高度表中，大气压力通过管道传输到指针式指示器。
指示器内部的机械结构会根据传入的大气压力，使指针指向相应的高度刻度。
这样，飞行员就可以通过观察指针位置来确定当前的飞行高度。
需要注意的是，由于大气压力的变化可能受到天气等因素的影响，气压式高度表可能会存在一定的误差。
因此，在实际飞行
中，通常需要结合其他仪表以及相关的气象数据对高度进行校准和调整，以确保飞行的准确度和安全性。
简单易行的高度表校准方法
简单易行的高度表校准方法卡表不少款有气压-高度功能，不止登山表才有，但似乎不少人不太会用高度计。
其实气压读数是很准的，根本不用校准。
但高度是根据当地气压和参考气压算出来的，不校正不可能准确。
简单易行的高度表校准方法：就到楼下一楼平地去校准，就把这里设定为海平面0m。
这样，其他地方的高度表读数就是相对于一楼平面的相对海拔高度。
有效期一天之内，天气没有大的变化之前。
如果你知道某个点的明确绝对海拔，你就去那个地方校准。
比如你们城市的海拔是200m，你们一楼正好代表你们城市海拔的话，在那里把你的登山表校准到200m，然后其他地方的高度表读数就是相对准确的绝对海拔高度。
有效期一天之内，天气没有大的变化之前。
再如果，你有gps，哪怕的shouji的gps也行，去开阔、gps信号良好的地方，根据gps显示的海拔设定高度计。
那么其他地方的高度表读数也是相对准确的绝对海拔高度。
有效期同样一天之内，天气没有大的变化之前。
17楼奉献130说明书关于“测高计模式”的权威表述，并图文教你“如何设定参考高度”。
老外玩的专业啊，很多登山区域都有这种等高线地图，你需要设计好自己的线路和Checkpoint，使用指南针和高度计，一路行进。
这个就是定向运动吧，至少是野外穿越。
在Checkpoint（不是我拽，我不懂怎么翻译）可以根据地图标高校准自己的高度计，使用绝对海拔。
高度计本来就是应该这样用的。
有gps当然好现在gps手持机都是什么5合一、n合一的，包括了罗盘、温度、gps、气压-高度等功能。
气压计或气压式高度计在户外是不能被gps取代的，我至少给出3个理由：1、没有气压，天气趋势看不出来。
气压持续降低，降雨可能性加大，宿营要选高一点。
2、如果要探洞，gps就瞎了。
必须依靠气压式高度计掌握探洞向下了多少。
3、听说在山体陡峭处、树木密集高大处，gps信号会不好、甚至没有。
gps近几十年才出来的，但是人类登山几百上千年了。
给你一个建议：买个gps-shouji找信号好的时候多测测你家一楼的绝对海拔，取多次平均值，那应该是很准了。
压力表校准方法
压力表校准方法压力表是一种用来测量流体压力的仪器，广泛应用于工业生产、科学实验、医疗设备等领域。
由于长时间的使用或者运输过程中的震动等原因，压力表的测量准确度可能会发生偏差。
因此，定期校准压力表成为了重要的工作。
压力表校准是一项复杂的工作，需要严谨的操作和精确的仪器。
下面将介绍一种常见的压力表校准方法。
准备校准仪器。
校准仪器包括标准压力表、压力源、连接管道等。
标准压力表是一个已经经过校准且准确度高的仪器，可以作为校准的参照。
压力源可以是气体或液体，需要能够提供一定范围内的稳定压力。
连接管道用于将压力源与待校准的压力表连接起来。
接下来，进行预校准准备工作。
首先检查校准仪器是否处于正常工作状态，确保其准确度和可靠性。
然后，将标准压力表和待校准的压力表放在同一环境下，使它们达到相同的温度和压力条件。
这是因为压力的测量值受到温度和压力的影响，所以在校准过程中要保持温度和压力的一致。
接下来，进行校准操作。
首先，将标准压力表和待校准的压力表连接到压力源和连接管道上。
然后，通过调节压力源的压力，使标准压力表显示出一个已知的压力值。
根据标准压力表的显示值和待校准的压力表的显示值，可以计算出待校准压力表的误差值。
校准压力表时需要注意一些细节。
首先，校准过程中要避免压力源的压力突变，因为突变的压力会对压力表的测量准确度产生负面影响。
其次，校准过程中要保持仪器的稳定，避免发生振动或碰撞，以免对测量结果产生干扰。
最后，校准应该在恒定的环境条件下进行，避免温度和压力的变化对校准结果产生影响。
校准完成后，需要对校准结果进行评估。
通过比较标准压力表的显示值和待校准压力表的显示值，可以得出待校准压力表的误差值。
根据误差值的大小，可以判断待校准压力表的准确度是否满足要求。
如果误差值较大，可能需要进行调整或更换压力表。
总结起来，压力表的校准是一项重要的工作，通过与标准压力表的比较，可以评估待校准压力表的准确度。
校准过程中需要注意仪器的稳定性和环境条件的一致性。
气体压力表校准方法说明书
气体压力表校准方法说明书一、介绍气体压力表是一种用于测量气体压力的仪表，广泛应用于各个行业。
准确的气体压力测量对于工业生产过程的控制和安全非常重要。
因此，气体压力表的校准至关重要。
本文将介绍气体压力表的校准方法，并提供详细说明。
二、设备准备在进行气体压力表的校准之前，需要准备以下设备和工具：1. 校准泵：用于提供校准用的气体，并具备较高的稳定性和精度。
2. 校准压力表：作为标准，具备高精度和可靠性。
3. 手动装置：用于调节校准泵输出的气压值。
4. 温度计：用于测量环境的温度，以进行修正。
5. 记录仪：用于记录校准过程中的数据。
三、校准步骤下面是气体压力表校准的具体步骤：1. 确定校准点：根据气体压力表的使用范围和要求，选择合适的校准点。
通常应选择多个校准点，覆盖整个量程范围。
2. 温度修正：检查环境温度，并使用温度修正表来修正校准结果。
温度修正可以提高校准的准确性。
3. 连接设备：将校准泵和气体压力表连接起来，并确保连接处密封可靠。
4. 设置校准压力：使用手动装置逐步调节校准泵的输出气压，使其接近目标校准点的数值。
5. 稳定输出气压：当校准泵的输出气压接近目标校准点时，调节手动装置，使气压稳定在目标值附近。
6. 校准记录：记录校准泵输出的气压值和对应的气体压力表读数。
同时，记录环境温度。
7. 重复校准：按照先前确定的校准点，重复以上步骤，直至覆盖所有校准点。
8. 分析校准结果：根据记录的数据，分析校准结果，并计算偏差值和不确定度。
9. 调整修正系数：根据校准结果，计算修正系数，并进行调整，以提高气体压力表的准确性。
10. 校准证书：根据校准结果和修正系数，编制校准证书，并加盖相应的章节和签名。
四、注意事项在进行气体压力表的校准时，需要注意以下几点：1. 确保设备的准确性和可靠性，以提供准确的校准结果。
2. 在校准过程中，保持仪器的稳定性和精确性，避免因操作不当而造成误差。
3. 记录校准过程中的数据，并妥善保存，以备日后查询和分析。
压力表校准说明书
压力表校准说明书一、概述本校准说明书旨在详细介绍压力表的校准方法和步骤，确保校准结果准确可靠，从而保证压力表在使用过程中的准确度和稳定性。
二、准备工作1. 校准仪器准备：校准泵、校准压力表、校准压力表台等。
2. 校准环境准备：选择相对稳定的温度、湿度等环境条件，保证校准的准确度。
3. 校准记录准备：准备校准记录表格，记录校准过程中的数据和结果。
三、校准步骤1. 校准前准备a) 检查校准泵和校准压力表的状态，确保其正常工作。
b) 清洁待校准的压力表，确保表面无油污、灰尘等。
c) 检查待校准的压力表的压力量程和精度等级，以便选择正确的校准仪器。
2. 校准操作a) 将校准泵连接至待校准的压力表的压力接口，确保连接牢固。
b) 打开校准泵，逐步增加压力，根据校准标准或需求，在不同的压力点上停留一段时间，记录泵出口和压力表指示值。
c) 降低压力至下一个校准点，重复b)步骤，直至覆盖全部校准范围。
d) 对每一个校准点，根据所测得的压力表指示值，计算其相对误差，并填入校准记录表格中。
3. 校准结果评估a) 根据校准记录表格中的数据，计算并评估压力表的准确度和稳定性。
b) 若校准结果符合要求，即可认定待校准的压力表准确可靠；若校准结果不符合要求，需要进行修理或更换。
四、注意事项1. 在校准过程中，要保持校准环境的稳定，避免温度、湿度等因素对校准结果的影响。
2. 校准泵和校准压力表的选择应与待校准的压力表的量程和精度等级相匹配。
3. 在校准泵出口和压力表指示值之间，应确保无泄露和漏气现象的发生。
4. 校准记录应详细、准确地记录每一个校准点的数据，以便后续的校准结果评估。
五、校准周期1. 压力表的校准周期应根据其使用环境、频率和精度要求而定，一般建议每6个月至1年进行一次校准。
2. 在压力表在一些特殊场合使用后，例如遭受冲击、振动等，应及时进行校准以保证其准确度。
六、总结本校准说明书详细介绍了压力表的校准方法和步骤，强调了校准的准备工作、操作流程和注意事项。
