cad导入ps后怎么建立选区的呢?其实很简单的，下面由店铺告诉大家cad导入ps中后怎么建立选区，快跟我一起来学习吧。
cad导入ps中后建立选区的方法
首先快捷键ctrl+p，调出来打印，之后再弹出来的对话框里面选择jpg格式
在打印范围里面选择窗口，像前面讲到的一样，用鼠标框选中你要打印的图形
把布满图纸和打印居中勾选，确定
可以看到你保存的图片了
将图片拖进ps即可
然后选中此图层新建选区即可。
菜鸟从CAD导入SU再到PS的尝试
文档供参考，可复制、编制，期待您的好评与关注！依稀记得看到好多次的“CAD导入SU中如何一次成面”之类的，参照这些分享实验，有的给的下载链接不对，有的命令是无效命令，让人无奈。
各种百度，各种论坛注册，下载。
总算是有点眉目了，下面就说说从整理CAD图纸到SU出图的一些过程。
个人愚见，借鉴了各种大牛的见解，如果有侵权的话，啊哈哈，嘿嘿。
纯属个人总结性质，有不足之处还望谅解。
同时大家觉得有什么可以优化的地方请多多指出。
1下载“全面交点打断.lsp"。
安装到天正里。
执行命令“breakall",回车，选定区域，回车。
这时基本上直线和多段线相交的交点地方都可以打断。
2执行天正命令”tybg".统一标高3执行天正命令：xccx 消除重线4执行pu命令，清楚所有不必要的样式，图层等把整理好的图层重新保存一个文件。
最好保存一个低版本的。
打开SU，导入CAD5使用自动封面插件。
（按理说应该除圆与椭圆之外，其他地方应该封面不粗，可是发现还是有一些地方不成功，又手动封面，不知道问题出在哪里）-----------------------------华丽丽的分割线--------------------------------------------- 。
建好模型后出图1视角60度2根据需求确定视线高度3打开消隐模式，样式中的背景、天空、地面全部设为白色。
边线和轮廓线（1）可根据喜好。
其他延伸线之类的都勾选掉，模型轴关掉。
导出一张线稿，像素3000清晰度还是不错的。
4打开材质模式，打开阴影，样式中所有线都隐藏，导出一张材质。
--------------------华丽丽的分割线-------------------------------------------------------1将线稿和材质都导入到PS中，线稿层模式改为正片叠底，与材质层贴合，材质与线稿分离，就可以方便擦除密集线带来的粗黑线。
CAD图形导入PS中如何设置清晰
CAD图形导入PS中如何设置清晰
我们大家经常要将CAD图形导入进别的文件中，比如说要导入进PS中处理，但有时候发现CAD图形不清晰。
那么大家知道CAD图形导入PS中如何设置清晰吗?下面是店铺整理的CAD图形导入PS中如何设置清晰的方法，希望能帮到大家!
CAD图形导入PS中设置清晰的方法
比如说小编画了在CAD上面写了百度经验
首先找到文件——输出
之后在弹出来的窗口里面的文件类型里面选择——封装eps，
点开右上角工具——选项，在出来的对话框里面设置好应该设置的，下面是小编设置好的，可以对比一下(图纸大小可以根据需要设置)，如图所示：
设置好了，打开窗口，在出来的对话框内点拾取，接下来会出来一个小的对话框，点确定即可，
窗口设置好之后，点击确定，可以改一下eps的名称，比如百度经验，保存
然后用鼠标左键框选中你要输出的图形
然后你就会在你保存eps的位置看到已经保存好了百度经验
然后打开ps，将eps拉进ps，在弹出来的对话框里面填上你要的分辨率，越大会越清晰的，模式一般用RGB。
一个CAD文件转入PS的教程
•
• •
•
ห้องสมุดไป่ตู้
•
树林
3# 发表于 2009-1-12 17:07:14 |只看该作者
会员
在进行cad文件输出前最好将源文件备份一份因为在导出时有可能会对源文件有所改动备份一份可避免引起其它的一些麻烦
•
一个 CAD 文件转入 PS 的教程，希望能对大家有所帮助。 CAD 文件我导出的是 eps 格式后转入 PS 的， 至于为什么这样， 在后面会有一些解释的！ <BR>最后： 在进行 CAD 文件输出前，最好将源文件备份一份，因为在导出时有可能会对源文件有所改动，备份一份可避免引起其它的一些 麻烦！ 本例 CAD 版本：2004
如何将DXF图合理导入PS并把D线转为板框

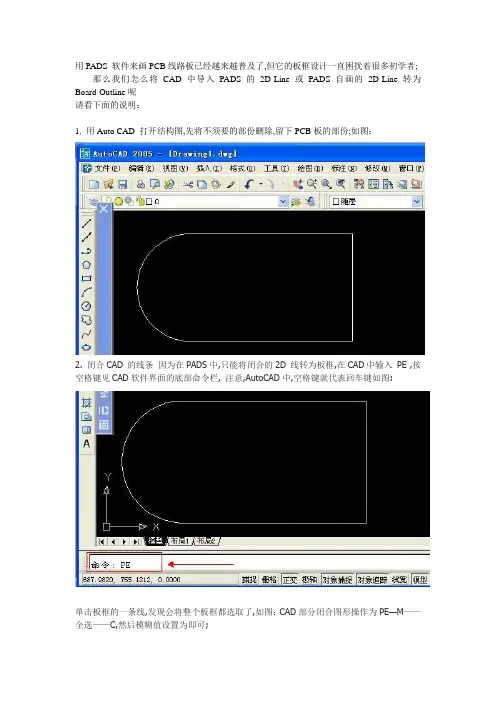

用PADS 软件来画PCB线路板已经越来越普及了,但它的板框设计一直困扰着很多初学者;那么我们怎么将CAD 中导入PADS 的2D-Line 或PADS 自画的2D-Line 转为Board-Outline呢请看下面的说明：1. 用Auto CAD 打开结构图,先将不须要的部份删除,留下PCB板的部份;如图：2. 闭合CAD 的线条因为在PADS中,只能将闭合的2D 线转为板框,在CAD中输入PE ,按空格键见CAD软件界面的底部命令栏, 注意,AutoCAD中,空格键就代表回车键如图:单击板框的一条线,发现会将整个板框都选取了,如图：CAD部分闭合图形操作为PE—M——全选——C,然后模糊值设置为即可;3. 比例调整, 因CAD与PADS转换时,单位的不相同CAD默认是mm,PADS中是mil,因此须在CAD中将图形的比例做一个调整;在CAD中输入SC 按空格,选取整个板框,按空格;要求指定基点时,时板框的一角或任意地方单击鼠标一下, 出现如下提示：这个比例因子,就是单位毫米与密尔的换算比例: ,输入, 按空格,CAD 中的图形就被放大倍;4. 另存为dxf 文件;点主菜单文件,再点另存为;格式选最低版本DXF格式;二 . 导入PADS并转换为Board-Outline1．导入文件：新建一个PADS文件,点主菜单: File →Import 弹出如下窗口;选取刚才另存的DXF文件,点打开;点OK后, CAD 的图形就导进来了, 现在须马上确认尺寸是否正确;在下拉窗中选DXF格式直接点OK2. 转换为Board-Outline , 由于导进PADS的图形为2D-Line, 须转换为Board-Outline ,在PP 中的空白处右键,点：Select Shapes单击2D线,选取整个板框图形;再右键,点Scale ,如图：弹出如下窗口点OK 确定,就成功做好了板框外形了;。
CAD导入PS中填色做彩平
CAD导入PS中填色做彩平1、做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。
整理好CAD图层。
一定要分的很细以方便填色（建议大家按不同材质来分层）同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。
（做总图的时候，需要输出的CAD图纸内容有：1用地红线2道路轮廓与地面铺装3等高线4建筑物轮廓5植物：乔木、灌木以及绿篱等6水7文字标注8总图）2、整理好之后。
开始导EPS线框图。
注意导时一定要按同一个方框大小。
以保证在PS中能在同样大小。
同样的位置。
（如果图比较小可以直接按照图层分层按同一个方框大小导成PDF格式，在PS中直接置入）在PS中一定也要分好图层。
管理好组。
3、先导出一个总的线框在PS 中打开。
尔后依次把其他线框拖拉进去（注意：拖拉时按住SHIFT 键。
这样能保证在PS 里面线框的位置都是正确的。
确要保证大小一致。
4、新建一个图层填充白色查看下效果。
设置好颜色。
按ALT+DELETE 或者CTRL+DELETE 来填充颜色。
填色尽量从大面积从小面积填充。
记住务必要再复制一个图层来填充颜色。
这是非常重要的。
第一以便后面方案需要修改第二方便后面为整天需要改颜色。
填色尽量从大面积从小面积填充。
草地和道路填充好之后再把建筑填充好。
值得注意的是建筑的投影不能直接用PS 里面带的投影工具来制作。
因为建筑投影是有分明的棱角的。
所以要单独制作。
一般的方法是在填充好建筑图层之后再复制建筑图层填充为黑色或者深灰色再【alt+ctrl+↑】【alt+ctrl+←】轮流操作。
观察黑色图层发生的变化。
最后完成投影。
5、尔后是填充植物，植物的投影可以用PS里面的投影工具来制作。
把剩下的广场。
铺张。
水池什么的填充好就基本可以了。
在这要主要每个物体之间的投影关系。
CAD图形导入PS中如何变黑色
CAD图形导入PS中如何变黑色在PS里面我们是可以改变很多颜色的，所以CAD图形导入进去的话是可以改色的。
下面是店铺带来关于CAD图形导入PS中如何变黑色的内容，希望可以让大家有所收获!CAD图形导入PS中变黑色的方法步骤：文件-绘图仪管理器-添加绘图仪向导-下一步-下一步一直点下一步到完成。
我们在打印机名称里就有一个Postscripq Level 1.pc3。
最后我们打印导出，图层的颜色全设为黑色，线宽我喜欢设细一些。
出图大小我一般总平选A1，这样打大图就不会担心像素太低。
导出的图存为eps格式，在ps中才会透明的在ps中打开图片时会自动跳出一个对话框，这时我们要设置好分辩率和模式，分辩率越高图像也清晰，但太高的话电脑就会变慢，我一般设150-200。
这时我们成功导进了ps，我习惯新建一个图层为白色，把白色图层拉到线图层下面，这样我们就很容易看清楚图面了，再新建一个图层为路，用魔棒在线层中选择路的区域，回到路的图层填充，就得出了路面。
还有路面以外的的区域，再新建一个图层为灰色并填充它。
因为导出时文字图层另导出，以便文字能在最上面一层。
不被覆盖路填好了，我们接着填草地了，草地也是新建一个图层，填充，为了显示草地有些明暗变化，用减淡或加深工具给草地加深或减淡。
再新建一层填充裙楼，并给裙楼阴影，有了阴影才有立体感。
同法新建一层主楼。
所设的阴影参数，一般我们是根据指北针来设阴影的方向的接下来我们要填充水池了，水池是凹陷下去的，所以要设为内阴影，做水跟草地一样，也要有一点动感，用减淡或加深工具涂抹一下，这样画面就生动了。
接着我们要填充铺地了，首先需要在photoshop 中定义图案，在图库中打开我们想要填充的图案，选择编辑-定义图案，(设好图像大小，图像太大，填充的图案就很大，不好看)在填充时，选图案-自定图案就会填充我们所想要的图案了。
cad导入ps的配置打印机法
配置打印机法1.打开需转化的图并关闭不需要的图层。
2.使用菜单命令“文件→打印机配置...”,在弹出的Preference对话框中选中“Printer”标签。
单击“new..”按钮,弹出对话,用于新增一个打印机,在Preference 对话框的Printer标签添加一个打印机Availabledrivers:项选中Raster file export.3-by Autodesk,Inc,而在Add a:项中手工输入一个打印机的标识名,在本例中为Raster fi le TGA2000×1500,单击OK按钮。
设置文件分辨率选择输出的文件格式3.屏幕显示设置传出文件分辨率窗口,在本例中要求传出的文件分辨率为2000×1500,故选择第11项用户定义,接着按照系统提示分别输入所输出文件的宽和高（分别为2000和1500)。
然后,系统提示选择输出文件的格式,本例中选择2,即后缀为.TGA格式:然后系统提示选择不同的TGA的格式,可选择3,即24位真彩模式。
再下面的几项选择均使用系统默认值。
只有当询问输出图像的背景色时可以输入255。
(输入0代表图像为黑色背景、255代表是白色背景〉。
当上面的选项均选择完毕,系统自动增加了一个名为“Raster file TGA2000×1500"的打印机。
4.使用菜单命令“文件→打印...”,弹出一个打印机/绘图仪配置对话框。
在该对话框中首先单击“设备及默认选项"按钮,在其中选择刚刚配置的打印机“Raster file×1500”；再单击“窗选”按钮,选择Pick后在需传出图形的外边界选取一个区域:再单击“文件名”按钮,设置保存的文件名及路径:最后,确认即可。
系统自动将所选范围内的图形传输成一个TGA格式的文件。
5.退出AutoCAD后,进入PHOTOSH0P5.0打开刚才所存的文件,利用“Magic Wand”魔术棒工具选择不同颜色区域,并加以润色即可。
怎么样可以把cad插入到ps里去
怎么样可以把cad插入到ps里去[互联网]收藏转发至天涯微博悬赏点数10 3个回答匿名提问2009-03-17 15:25:24请教把CAD导入到PS里,在PS里进行编辑,回答验证码：换一张登录并发表取消回答基恩米2009-03-17 15:25:39如果你要插入的植物也是dwg格式的文件的话，可以选择“插入”菜单中的“块”，在弹出的对话框的上方有个“浏览”按钮，点进去选择植物的那个文件，点击确定之后就可以插进来了。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝图形的输出：export命令（“文件”菜单中的“输出”）：可以输出8种类型的图形文件。
其中.bmp就是位图格式，但是bmp类型的图片容易失真，并且文件大小比较大，所以一般不保存为bmp格式的图片。
.wmf是windows图元文件，是矢量图文件，放大缩小都不会失真。
要输出比较好的图片，一般用jpgout命令，可以输出jpg格式的图片，这种格式的图片文件大小要比bmp小很多。
除了jpgout命令可以输出jpg格式，还有，pngout命令可以输出png图片，tifout可以输出tif图片（标记图像文件格式）。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝在export命令中，还能输出一种后缀名为.eps的文件。
这种文件格式可以在ps中打开。
e ps文件放在ps中放大缩小打印，都不会失真的。
5918082009-03-17 15:25:47可以的啊！1、在PRO/E 里，“文件→“保存副本”→ACIS（*.sat）2、在AutoCAD里，插入——ACIS文件……PROE将PRT文件存成SAT格式，然后在CAD打开的步骤是在插入菜单下，选择ACIS 文件，就可以打开PROE另存的SAT文件但从PRO\E另存的时候要注意选转出的版本次，一般7.0最好，否则插入不了AUTOCAD 中。
SOLIDWORKS实体也是一样的转法。
CAD如何导出做的制图放到ps里在里面继续做
1.如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hzt xt.shx替换它，那么你可以去找Auto CAD字体文件夹(font)把里面的hz txt.shx 复制一份，重新命名为j d.shx,然后在把XX.shx放到f ont里面，在重新打开此图就可以了。
以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。
2.如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。
如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。
方法3：打开一个CA D文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。
方法4：用命令lay trans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。
3.打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。
4.在AUTOC AD中插入EXCEL表格的方法。
复制EXCE L中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTESPECIA L）--AutoCA D图元--确定--选择插入点—插入后炸开即可。
