LPG4500型离心喷雾干燥机
LPG系列高速离心喷雾干燥机使用说明及喷雾操作规程
LPG系列高速离心喷雾干燥机使用说明目录一、产品简介二、产品型号说明三、产品主要技术参数四、操作步骤五、工作原理及原理图六、设备故障及排除七、其它说明一、产品简介LPG5~10000型离心喷雾干燥机组，是参考国内外先进技术，经过多次实验研究开发的多用途机组，广泛用于化工、轻工、食品等行业的喷雾干燥工艺。
该机组具有受热时间短、热效率高、除尘系统完整等优点。
该机组核心装置为一台高速离心雾化器。
藉此将液体雾化成极小液滴后被热风迅速干燥，干燥后的粉料经除尘器回收，回收率可达98%以上。
设计进风温度为350℃，排湿温度为100℃左右，相应蒸发水分：5~10000Kg/h。
干燥塔体及附属装置材料材质由客户选定。
干燥热风所需热源，可由煤、油、燃气、电等多种方案实现。
设备的布置，可根据用户的实际需要而安排。
本系统特点：1.干燥速度迅速料液经离心雾化后，表面积大大增加，在高温气流中，瞬间就可蒸发95-98%水分，完成干燥仅需几秒钟。
2.采用并流型干燥室由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降，不致使干燥物料受热过度，因此也适宜于热敏性物料干燥。
3.使用范围广根据物料的特性，可以用热风干燥，也可以用冷风造型，大批特性差异很大的产品都能用此机生产。
4.干燥产品具有较好的流动性、分散性和溶解性。
由于干燥过程是在瞬间完成后，产品基本能保持液滴近似的球体。
5.简化生产过程，操作控制方便。
和传统湿法工艺相比，减少了生产工序，简化了生产工艺流程。
二、干燥机型号干燥能力代号，为进风温度350℃，出风温度100℃时每小时对清水的蒸发量（Kg/h）表示干燥设备专业代号喷雾干燥代号离心式代号示例：LPG-300 表示进风温度350℃时，干燥能力为每小时蒸300Kg/h的离心喷雾干燥机。
即干燥机的规格额定蒸发能力。
三、LPG系列的主要技术参数注：水分蒸发量与物料的特性、固含量及热风进、出口温度有关。
四、设备的正确操作与使用（一）、设备运行前的准备，应作如下检查：1、管道连接处是否装好密封材料，然后将其连接，以保证管路系统不漏风不漏气。
LPG25高速离心喷雾干燥机,电加热25型喷雾干燥塔,直径1600喷雾干燥设备
本公司专业生产LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备。
我们将以服务至上的热诚、精益求精的品质、质优价廉的产品，追求与客户共同成长的双赢。
公司奉行“科技是第一生产，创新才能促发展”，“公平竞争、以诚取胜、以质取胜、以新取胜”为宗旨，力争做到“人无我有、人有我优、人优我新”。
以科学严谨的态度，精益求精的理念，认真做好每一台设备，以努力实现“求实创新、合作共赢”的奋斗目标。
LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备产品介绍：高速离心喷雾干燥机是一种新型高效干燥工艺装备，它可以使溶液、乳浊液、悬浮液、糊状物等液体，经过离心喷雾，干燥成为干粉状或细、中颗粒状的制品。
它速度快、效率高、工序少、节省人力。
特别适用于热敏性物料，可以保持其原有的色、香、味等特点。
干燥后的产品：质量优良，流动性、溶解性好，纯度高，环境卫生。
有利于提高产品产量，获得优良的技术、经济效益，在化工、轻工、建材、食品、林产化工、药物、生化等行业有广阔的前景。
LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备配置清单：序号设备名称规格型号材质数量生产厂家一、加热系统1、空气过滤器复合材料 1 豪迈干燥2、电加热器 108KW Q235-A 1 豪迈干燥3、热风风管Ф180 t=1.5mm SUS304/A3 1 豪迈干燥4、热风变径 R270 t=1.5mm SUS304/A3 1 豪迈干燥5、变径 SUS304/A3 3 豪迈干燥二、干燥系统1、内塔体ф1600 t=2mm SUS304 1 豪迈干燥2、外塔体ф1750 t=1.2mm A3 1 豪迈干燥3、塔体骨架ф1750 A3 1 豪迈干燥4、热风蜗壳 SUS304 1 豪迈干燥5、热风分配器 SUS304 1 豪迈干燥6、气锤SK40 A3 2 豪迈干燥7、真空蝶阀 SUS304 2 豪迈干燥8、料桶20升t=2mm SUS304 1 豪迈干燥三、雾化系统1、进料泵 0.75KW SUS304 1 武进泵厂2、进料管道 1 豪迈干燥3、雾化器 2.2KW SUS304 1 杭州雾化器厂4、雾化器装拆工具 A3 1 杭州雾化器厂四、收料系统1、旋风除尘器ф500 t=2mm SUS304 1 豪迈干燥2、换向器 SUS304 1 豪迈干燥3、真空蝶阀 DN200 SUS304 4 豪迈干燥4、料桶20升t=2mm SUS304 2 豪迈干燥5、脉冲除尘器 MC24-2000 t=2mm SUS304 1 豪迈干燥五、排风系统1、引风风机 3KW A3 1 常武风机厂2、调风阀 A3 1 豪迈干燥3、风管Ф180 t=1.5mm A3 1 豪迈干燥六、控制系统1、控制箱外壳Q235-A 1 豪迈干燥七、辅助系统1、扶梯平台 Q235-A 1 豪迈干燥2、栏杆 Q235-A 1 豪迈干燥LPG25高速离心喷雾干燥机，电加热25型喷雾干燥塔，直径1600喷雾干燥设备工作原理：空气通过加热装置后转换成为干净的热空气，进入干燥室顶部的热风分配器，通过热风分配器的均匀分配，呈螺旋状均匀地进入干燥室，同时由泵将料液送到装在干燥室顶部的离心喷雾头，料液被喷成极小的雾状液滴，与热空气接触的表面积大大增加，小液滴和热风并流下沉，水分迅速蒸发，在极短的时间内被干燥成为颗粒制品，在塔底和旋风分离器中被捕集，废气被排放到外界。
LPG系列高速离心式喷雾干燥机使用说明书
LPG系列高速离心式喷雾干燥机使用说明书LPG系列高速离心式喷雾干燥机使用说明书产品介绍高速离心喷雾干燥机是一种新型高效干燥工艺装备，它可以使溶液、乳化液、悬浮液、糊状液的物料，经过喷雾干燥成为干粉状，细、中、颗粒的制品。
它速度快，效率高、工序少、节省人力，物别对于热敏物料，可以保持物料的色香味，干燥产品质量优良，流动性、溶解性好，纯度高，环境卫生，有利于提高产量并获得良好的技术、经济效益，在化工、轻工、建材、食品、林产化工、药物、生化等行业有广阔的前途。
表一产品型号及主要技术参数工作原理空气通过过滤器和加热装置后，进入干燥室顶部的热风分配器，通过风分配器的热空气螺呈旋状均匀地进入干燥室，同时由泵将料液送到装在干燥室顶部的离心喷雾头，料液被喷成极小的雾状液滴，使料液和热空气接触的比表面积大大增加。
小液滴和热风并流下沉，水份迅速蒸发在极短的时间内被干燥为颗粒制品，在塔底和旋风分离器中捕集，废气排发至外界。
离心喷雾流程图：（见图1）离心喷雾干燥机的特点及应用一、干燥速度快，料液经离心喷雾后比表面积大大增加，在高温气流中瞬间就可蒸发95-98%的水份，完成干燥时间仅需几秒钟。
二、采用并流型喷雾干燥形成能使液滴与热风同方向流动，虽然热风的温度较高但由于热风进入干燥室内立即与喷雾液滴接触，室内温度急降不致干燥物料受热过度，因而特别适用于热敏性物料的干燥。
三、使用范围广。
根据物料的特性，可以用热风干燥，也可以用冷风造型。
大批特性差异很大的产品都能用此生产，常用的有：聚合物和树脂类、染料、颜料、陶瓷、玻璃类、除锈剂、杀虫药类、碳水化合物、乳蛋制品、鞣酸类、屠宰场的副产品，血和血制品类，洗涤剂和表面活性剂类，肥料、有机化合物、无机化合物，速溶食品、药品等。
四、由于干燥过程在瞬间完成，产品的颗粒基本上保持液滴的近似状，具有分散性好、流动性和溶解性。
五、生产过程简化操作控制方便。
喷雾干燥通常用于湿含量40-60%的溶液特殊物料即使含量高达90%同样能一次干燥成粉状产品，大部份产品干燥后，不需要再进行粉碎和筛选减少了生产工序，简化了生产工艺流程，提高了产品的纯度。
LPG-5000型喷雾干燥机技术方案说明
LPG-5000型喷雾干燥机技术方案说明
介绍
LPG-5000型喷雾干燥机是一种先进的干燥设备，适用于化工、医药、食品等领域。
本文档将对该设备的技术方案进行说明。
技术参数
- 型号: LPG-5000
- 干燥能力: 5000升/小时
- 进料温度: 60-250摄氏度
- 输出湿度: 0.1-5%
- 电源: 380V, 50Hz
- 功率: 18.5kW
工作原理
LPG-5000型喷雾干燥机采用喷雾干燥技术，将液体物料通过
高速旋转离心喷雾器雾化成微小颗粒，然后与热风进行充分接触，
从而实现快速干燥。
设备特点
- 高效高速：喷雾干燥过程高速进行，干燥时间短，效率高。
- 干燥温度可调：可根据物料的需要进行温度调节，适用于各
种不同的物料。
- 高质量产品：通过优化设计，干燥后的产品颗粒均匀度好，
质量稳定可靠。
- 自动控制：设备配备先进的自动控制系统，可实现温度、湿
度等参数的精确控制。
- 操作简便：人机界面友好，操作简单方便，无需专门的培训。
应用领域
LPG-5000型喷雾干燥机广泛应用于以下领域：
- 化工行业：可干燥各种化工原料、颜料等。
- 医药行业：可干燥药物、草药提取物等。
- 食品行业：可干燥乳制品、果汁等食品原料。
售后服务
公司提供专业的售后服务团队，及时响应客户需求，解决设备
使用过程中遇到的问题。
以上是LPG-5000型喷雾干燥机技术方案的简要说明。
如需了解更多详细信息或购买该设备，请与我们联系。
LPG高速离心喷雾干燥机
喷雾干燥设备是一种新型高效干燥工艺设备。
它可使溶液、乳浊液、糊状液及热敏性物料经喷雾干燥。
一般在几秒钟内蒸发水分转变为符合生产要求的粉状、颗粒状空心球或圆粒状产品，是制药生物工程、化工等行业的理想干燥设备。
LPG高速离心式喷雾干燥机是一种适用于乳浊液、悬浮液、糊状物、溶液等液体干燥的专用干燥设备。
在聚合物和树脂类；燃料、颜料类；陶瓷、玻璃类、除锈剂、杀虫类；碳水化合物、乳制品类；洗涤剂和表面活性类；肥料类；有机化合物、无机化合物料的干燥上，表现的尤为出色。
一、原理：空气经过滤和加热，进入干燥器顶部空气分配器，热空气呈螺旋状均匀地进入干燥室。
料液经塔体顶部的高速离心雾化器，（旋转）喷雾成极细微的雾状液珠，与热空气并流接触在极短的时间内可干燥为成品。
成品连续地由干燥塔底部和旋风分离器中输出，废气由风机排空。
二、性能特点：●干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95％-98％的水份，完成干燥时间仅需数秒钟，特别适用于热敏性物料的干燥。
●所有产品具有良好的均匀度、流动性和溶解性，产品纯度高，质量好。
●操作简单稳定，调节控制方便，容易实现自动化作业。
●生产过程简化，操作控制方便。
对于含湿量40-60％(特殊物料可达90％)的液体，一次干燥成粉，减少粉碎筛选等工序，操作环境卫生条件优越，能避免干燥过程中的粉尘飞扬。
●干粉回收率大于95%三、适应物料：化学工业: 氟化钠(钾)、碱性染料颜料、染料中间体、复合肥、甲醛硅酸、催化剂、硫酸剂、氨基酸、白炭黑等。
塑料树脂：AB，ABS乳液、尿醛树脂、酚醛树脂、密胶(脲)甲醛树脂、聚乙烯、聚氯乙烯等。
食品工业：富脂奶粉、胳朊、可可奶粉、代乳粉、猎血粉、蛋清(黄)等。
食物及植物：燕麦、鸡汁、咖啡、速溶茶、调味香料肉、蛋白质、大豆、花生蛋白质、水解物等。
糖类: 玉米浆、玉米淀粉、葡萄糖、果胶、麦芽糖、山梨酸钾等。
陶瓷：氧化铝、瓷砖材料、氧化镁、滑石粉等四、产品图片：。
离心喷雾干燥机说明书

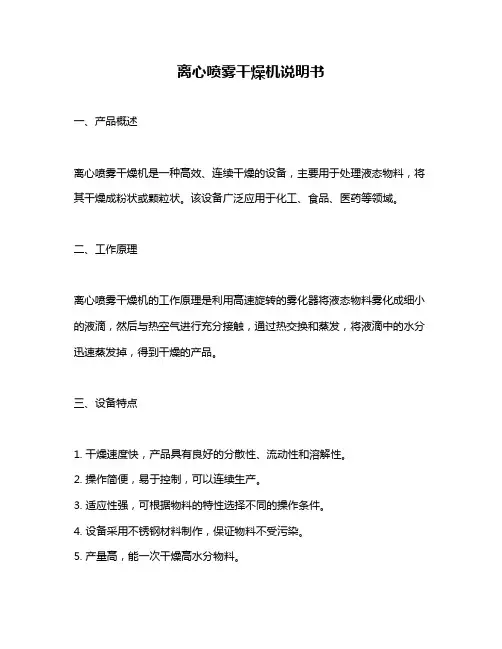

离心喷雾干燥机说明书
一、产品概述
离心喷雾干燥机是一种高效、连续干燥的设备，主要用于处理液态物料，将其干燥成粉状或颗粒状。
该设备广泛应用于化工、食品、医药等领域。
二、工作原理
离心喷雾干燥机的工作原理是利用高速旋转的雾化器将液态物料雾化成细小的液滴，然后与热空气进行充分接触，通过热交换和蒸发，将液滴中的水分迅速蒸发掉，得到干燥的产品。
三、设备特点
1. 干燥速度快，产品具有良好的分散性、流动性和溶解性。
2. 操作简便，易于控制，可以连续生产。
3. 适应性强，可根据物料的特性选择不同的操作条件。
4. 设备采用不锈钢材料制作，保证物料不受污染。
5. 产量高，能一次干燥高水分物料。
6. 环保节能，废气经过除尘处理后排出，符合环保要求。
四、操作步骤
1. 开机前检查：检查设备各部分是否正常，包括雾化器、热风系统、进料系统等。
2. 开机操作：开启电源，启动雾化器，观察其运转是否正常；开启热风系统，调整温度至所需值；开启进料系统，将液态物料送入雾化器。
3. 运行监控：在生产过程中，要时刻关注设备的运行状况，包括雾化器的工作情况、热风的温度和流量、物料的干燥情况等。
4. 停机操作：当设备需要停机时，先停止进料，让雾化器继续运转一段时间，确保物料完全干燥；关闭热风系统和电源。
5. 日常维护：定期对设备进行清洁和维护，保证其正常运行和使用寿命。
五、注意事项
1. 操作人员应熟悉设备的结构、性能和工作原理，严格按照操作规程进行操作。
2. 在使用过程中，要注意安全，避免发生意外事故。
3. 对于设备的故障和异常情况，要及时处理和报告。
lpgφ4500X10.0米高速离心喷雾干燥机
LPGф4500X10000型离心喷雾干燥机设备清单一览表一、喷雾干燥装置技术方案说明A、设计依据1 进口温度<180℃2 出口温度70-80℃(可调)3 初水份90％4 成品含水量<7％5水分蒸发量210Kg/ h6加热方式导热油加热(175M2)7收料方式主塔及高效旋风除尘器收集B、喷雾干燥系统生产能力及主要技术参数：1 水分蒸发量210kg/h左右2 收料率98％左右3 装机功率50KW4 雾化方式离心式雾化5 采用仓壁振动器有助于下料6 材质：该设备材质全为不锈钢SUS304制作。
C、干燥系统工艺流程：给料泵高速离心雾化器热风蜗壳热风分配器干燥塔换热器旋风除尘器风量调节阀送风风机引风风机风量调节阀1初中效过滤器废气排放二、阐述利用氮气加热。
从换热器中出来的热风温度为180℃左右，经热风管道进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。
物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，这时大部份产品及时落入塔底。
约20％左右的细粉随尾气进入旋风分离，后经引风机排出。
整个系统为全封闭式。
卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。
三、设备配置1.进料系统：无级调速的螺杆泵和不锈钢管件、阀门、弯头等组成，来完成把浆料输送到固定在干燥塔顶上的喷嘴进行雾化。
与物料接触部分材料采用不锈钢。
2.雾化系统：由高速离心雾化器、雾化器支座、雾化器专用工具、冷却器、循环油泵等组成。
3.热风系统：由空气过滤器、调风门、送风机、不锈钢绕铝翅片换热器、热氮气送风管、热风分配器、热风蜗壳等组成它们的主要工作原理是将空气经过滤器送风机进入换热器进行热交换，达到所设定的温度，将热风送入热风分配器，通过分配器及热风蜗壳均匀地进入干燥塔。
LPG150使用说明书
Lpg-150型高速离心喷雾干燥机使用说明书中国常州市范群干燥设备有限公司江苏目录一、概述二、L pg喷雾干燥机工作原理图三、热风分配器示意图四、主要技术参数五、工作原理及特点六、离心喷雾干燥机的安装七、离心喷雾干燥机使用1.设备启动前的检查2.运行3.停车八、高速离心雾化器的维修与保养九、生产中可能再现的问题及解决方法一、概述Lpg系列高速离心喷雾干燥机，主要用于使溶液、乳液、悬浮液、糊状及中药浸膏等物料喷雾干燥成干粉。
具有速度快、效率高、工序少等优点。
对热敏性物料可保持其色味香.干粉溶解性好，纯度高，该系列喷雾干燥机可广泛用于化工、石化、轻工、食品、医药、建材、陶瓷、林产化工等领域。
二、Lpg系列喷雾干燥机工作原理图（见工艺流程图）三、热风分配器示意图( 见上图）四、主要技术参数3)设备技术参数表五、工作原理及特点空气经空气过滤器后进入加热器，加热到给定的温度后以切线方向进入热风分配器，经热风分配器作用后的空气，均匀地、螺旋式地进入干燥室，同时料液由雾化器雾化为细小的雾滴，当雾滴与热空气混合接触后传热传质，水分迅速汽化.粉末或颗粒产品落到干燥塔锥底进入积料筒.少量细粉随空气流入除尘器被分离，最后夹带水分的热空气由风机排空。
本机采用并流式喷雾干燥，液滴与热风同方向流动。
虽然热风温度较高，但由于热风进入干燥室立即与雾化液滴接触,干燥室内温度急剧下降，不致使干燥物料过度受热，特别适宜热敏性物料干燥.排出产品的温度一般略低于排风温度.本机主塔锥体角度小于60度，锥体上安装有空气震击器,可以保证粉料流畅地滑落到底部，避免粉料吸附在塔壁时间太长而产生焦化或熔融现象。
本机组的筒身、管道及所有接触物料部件均采用SUS304的材料制作，因此能保证产品不受污染.本机组通常可用于喷干含固量40%～60％的料液,特殊物料即使含湿量高达90%，不经浓缩同样能一次干燥成粉状产品。
中药浸膏在进入雾化器前的比重以1.0--1.2为宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LPG4500型离心喷雾干燥机
设备清单一览表
一、技术参数
1、进风温度：180℃左右
2、出风温度：95℃左右
3、料液含水份：45%左右
4、成品含水份：5%-8%
5、处理量： 5000Kg/h
6、产量： 3000 Kg/h
7、雾化方式：离心式雾化
8、最大水份蒸发量：2043kg/h
9、收料：主塔及长锥体旋风分离器组
10、采用仓壁振动器有助于下料
11、材质：主塔内壁为SUS304，外包A3钢，其余与物料接触部
份为SUS304
12、加热方式：间接式燃煤热风炉500万大卡，耗煤量1300Kg/h
（放入25％的余量，可供其它设备用）
13、设备功率：232.67KW，（含热风炉功率63.67KW）
14、设备占地面积：（长×宽×高）m 22×21×18.3
二、阐述
常温空气经空气过滤器净化后，由鼓风机向换热器鼓冷风。
从燃煤热风炉出来的热空气进入到换热器中换热，从换热器中出来的热风温度为180℃左右，经热风管道进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。
物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，这时大部份产品及时落入塔底。
约20％左右的细粉随尾气进入旋风分离，后经引风机排出。
整个系统为全封闭式。
卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。
三、设备配置
1.进料系统：无级调速的螺杆泵和不锈钢管件、阀门、弯头等
组成，来完成把浆料输送到固定在干燥塔顶上的喷嘴进行雾
化。
与物料接触部分材料采用SUS304。
2.雾化系统：由高速离心雾化器、雾化器支座、雾化器专用工
具、冷却器、循环油泵等组成。
3.热风系统：由空气过滤器、调节风门、送风机、间接式燃煤
热风炉、热空气送风管、热风分配器、热风蜗壳等组成。
它
们的主要工作原理是将常温空气经过滤器、送风机进入间接
式燃煤热风炉进行热交换，达到所设定的温度，将热风送入
热风分配器，通过分配器及热风蜗壳均匀地进入干燥塔。
4.干燥塔，主要有热风分配器、顶盖、内筒体、骨架、外壳、
支架、岩棉、清洗门、观察窗、仓壁振动器等组成。
它的主
要作用是将喷雾的液滴与热空气接触，瞬时交换蒸发水份，
是完成干燥蒸发的一个容器。
为了考虑在生产过程中的产品
附壁现象，本公司特定设计了用仓壁振动器安装在塔锥体
上，使干燥塔粘粉迅速下落，避免产品长时间在高温下停留，
影响产品质量。
5.除尘系统：它由一组高效旋风组合而成。
6.废气排放系统：它主要出风管道、空气调节阀、引风机、等
组成。
7.控制系统：它由进料系统、喷雾系统、热风系统、干燥系统、
排料系统、等组成，它将根据各个系统的控制要求来配合和
完成控制的目的。
其中，引风机、加热器、螺杆泵进行连锁，
控制点由仪表显示调节，进风温度自控，排风温度可调，操
作器件、显示器件等元件均选用国内名牌产品。
四、设备配置清单：
五、技术说明
1 、本设备选型由用户选型
2 、设备采用高速离心雾化器、雾化面积大效果显著。
3 、采用仓壁振动器能够明显减少粘壁现象。
4 、实行大功率电机，自耦降压启动。
5 、具有超温报警和电机过载保护功能。
6 、电流、温度LED显示。
六、工厂简介:
我厂作为全国同类干燥界中品种最全、规模最大的企业，几十年来矢志致力于干燥新产品的研制与开发，为国家承担了大量的干燥科研项目。
其生产的干燥，粉碎、制粒、混和、筛分等系列产品畅销全国各地，并出口美国、日本、中东及东南亚各国，为中国的干燥事业作出了巨大的贡献。
1详3细6咨1询6联1系1方2式9顾8先8生！。
