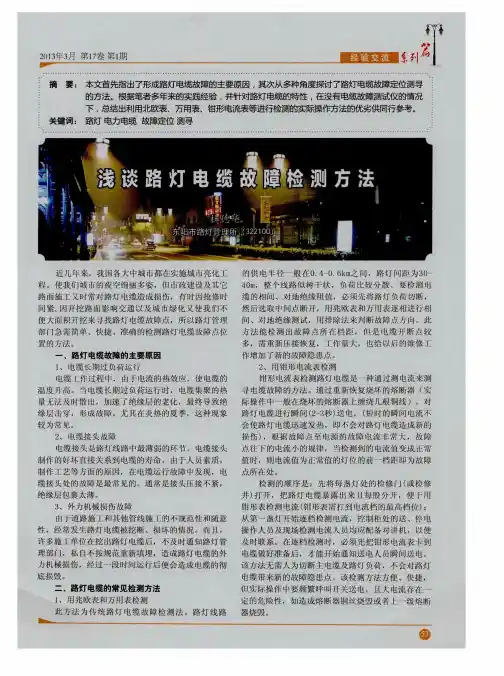

浅谈路灯电缆的断线故障查找
浅谈路灯电缆故障检测方法
《 蕃 》
啊 啊 ● ＼ ， ｒ 旦 ． ， ： ＝ 、
Ｍ ａ ｒ ｃ ｈ ． ２ ０ １ ３ Ｖ ｏ １ ． １ ７ 来的简单方便。 根 据 路灯 电缆 故 障 的特 殊性 ，一般 为接 零 、接 ５ 、 用 路 灯 电缆 专 用 故 障测 试 仪 检 测 路灯 电缆专用故 障测试仪检测功 能强大 ，携 带方 地 等短路故障 。可先用万用表检 测是否为接零或者接 地 故障 （ 电缆碰在灯杆上故 障较 多 ）。可利用镇流器 便 。集路灯 电缆路径 检测 、埋深测定和故障 点定位三 的限流效应 ，在控制箱处 串接 一盏高压钠灯 。再用钳 位一体 的仪器 。路灯 电缆测 试仪测试方便 ，但操 作比 形 电流表检测故障相 电流 ， 电源 至故障点应 当有高压 较复杂 ，需要 具备相 当的专业知识 ，且仪器设备 比较 钠 灯的工作 电流 ，而故 障点之后应为无 电流 。即可判 断 电缆故障 点。以相线与零线短路或者相线搭在灯杆 上为例 ，具体做法 为：先拔掉所有熔断器 ，找 出故障 相 。准备好～套 高压钠灯 ，实际操作 中为携带 方便 ， 可不带 电容 。线路连接如下图所示：
力。
２ ０ ０ ８
４ 、通过串接 电容检测 可 以利用 电容的 限流作用 ，先 串接一个空开 ，再 串接 一只 电容。采用 电流法 ，可 以快速定位故障点 。 这 种 方 法 只 采 用 了 电容 限流 ，相 比 串接 高 压 钠 灯
枷
［ ２ ］ 张华 ， 《 城 市 照 明工 程 施 工 手 册 》 ， 北 京 ， 中 国 电力 出版 社 ２ ０ ０ ７ ［ ３ ］ 咸 水 红 ， 电力 设 备 绝 缘 检 测 与 诊 断 ， 北 京 ， 中 国 电力 出版 社
若 为相 间短 路 故 障 ，可 以在 控 制 箱 里 故 障相 间 选
刍议路灯线路短路及断路故障排查问题
刍议路灯线路短路及断路故障排查问题陶帅（南宁市城市照明管理处广西南宁 530023）摘要：只有及时解决路灯线路短路及断路故障，才能保障延长路灯的使用寿命。
为此，应当根据路灯线路的故障类型采取针对性的故障排除方法，尽量缩短故障时间，本文就此围绕着路灯线路短路及断路故障排查展开了讨论。
关键词：路灯线路；短路；断路；故障排查；问题前言就目前而言，我国市面上路灯种类非常多，若要保障路灯线路故障排除质量就要全面了解各种路灯。
需要注意的是由于路灯线路比较复杂，若要确定故障类型需要借助精确的检测仪器，然后才能提出合理的故障排除方法。
1 短路故障排查1.1 直流电阻检测法路灯线路短路是一种常见的线路故障类型，较为常用的检测方法是直流电阻检测法。
如以下事例：通常路灯的分布非常均匀，如果把线路分成40m的段落，在三相四线制中，一个回路不会超过20基路灯。
可以按照顺序以此编号，然后再按照每一相平均7基路灯进行编号。
如A相路灯分别是1号、4号、7号…19号，如图1所示。
然后按照1/2距离的原则，用万用表进行线路监测，逐渐缩小监测范围，最终确定短路故障点。
1.2 电容限流检测法图1相比于直流电阻检测法，电容限流检测法的效率更高，使用方法更加简单，选用材料也很方便。
需要注意的是在具体采用该方法时，应当先确定路灯线路走向，然后把路灯线路短路部分终端的配电盘拆除，确保所有芯线独立后，再在配电柜中串联一个电容器，另一端接地。
在完成所有的准备工作之后，就可以进行通电。
这时整个回路的电阻就会减小，且新会路也成为了电容带路。
对此就可以进行限流检测，具体方法是先从电源开始，并按照整体方向逐渐缩小检测范围，最终确定短路位置，电容限流检测在故障检测时间上也具有明显的优势。
1.3 钳形表排查方法所用钳形表排查方法主要是在电源输入端串联如一个比较大负载，并确保其回路中的电流不会太小便于后期测量。
然后再接通电源，那么这样线路就会处于一个短路的状态下，而在短路点到负载点的线路中会出现电流。
因施工或外力损坏路灯线路的排查方式
因施工或外力损坏路灯线路的排查方式在城市道路上，路灯是夜间照明的重要设施之一。
但是，在开展道路施工、装修等活动时，路灯线路可能会因为外力损坏，导致路灯无法正常运行，影响行人和车辆的安全。
因此，对于路灯线路损坏的排查方式非常重要。
下面，我们将介绍路灯线路损坏排查的步骤：第一步，了解路灯线路的基本情况。
在对路灯线路进行排查时，首先需要了解该路灯线路所在的街道、街道名称、灯杆编号等详细信息。
这些信息可以通过询问当地的物业公司或者政府部门获得。
第二步，排查线路是否存在明显的损坏。
工作人员需要仔细地检查路灯线路，看看是否有明显的松动、断裂等损坏情况。
例如，检查线路是否因为路面破损等原因而损坏，或者是否被车辆碰撞等情况导致断裂。
第三步，排查路灯线路是否存在短路、震动等因素。
工作人员可以通过检查路灯线路的插口、配件等部位，进一步确认是否存在电流过强等问题，以及路灯杆是否存在震动等安全隐患。
第四步，排除其他故障因素。
如果路灯线路损坏，但是没有发现其它的损坏问题，那么就需要考虑是否因为路灯自身故障而导致的停运。
此时需要对路灯自身进行检查，看看是否存在灯管、灯丝等故障问题。
第五步，制定维修计划并安排维修。
如果确认了损坏原因，并且无法自行解决，那么就需要制定维修计划，并安排专业人员进行维修。
此外，如果路灯线路的损坏涉及到公共道路或者公共设施，工作人员需要及时向有关部门报告，并与其合作处理。
总之，对于路灯线路的损坏排查，需要由专业的工作人员进行，以确保道路的正常照明功能，以及行人和车辆的安全。
通过以上的步骤，可以有效地排查并解决路灯线路的损坏问题。
综述市政照明路灯电缆故障检测及解决方法
综述市政照明路灯电缆故障检测及解决方法摘要：随着城市建设水平不断提升，城市照明工程也飞速发展，照明系统的覆盖范围越来越大，但同时由于各种原因的影响，路灯系统的故障也越来越多，尤其是电缆故障，是路灯系统故障的主要原因。
在路灯管理维护过程中应该尽快检测到电缆故障点，确保路灯照明系统正常运行，保障人们的生产生活安全。
本文对路灯电缆故障的检测和解决方法进行分析。
关键词：路灯系统；电缆故障；检测；解决方法引言城市一直以来都大力做好本地区市政基础设施建设工作，城市照明也获得快速发展。
各项照明工程为市民出行带来了极大便利，确保灯亮是有关管理部门工作的重要一环。
但是由于电缆出现故障而致使路灯大面积照明问题也十分突出，由于路灯电缆往往铺设于地下，属于隐蔽性工程，在检测、维护上有诸多不便。
由此，准确检测路灯电缆故障问题，运用科学有效方法解决既有弊病迫在眉睫。
一、明晰市政照明路灯电缆故障检测方法当前市政照明路灯线路运转过程中使用的电缆有绝缘电缆、聚氯乙稀电缆塑料、塑料单根双层电缆以及铠装电缆等等。
进行线路地埋的过程中，还有实埋敷设方式和管道等方式可选择。
前期工作做好之后，路灯电缆投运，往往不宽容避免的存在一定故障。
譬如，市政照明路灯电缆有与外界机械损伤频繁而导致的路灯照明问题，以及管线敷设时由于摩擦拉伤、鼠害等因素带来的电缆故障数不胜数。
因此，笔者将从以下几个方面浅谈市政照明路灯电缆故障检测方法：（一）钳形电流表检测法运用钳表检测法来进一步确定相应电缆故障点的灯段位置，通常情况下，照明路灯电缆的绝缘层一旦被击穿后，往往会出现短路、接地故障，特别容易烧坏、烧断保险丝。
与此同时，使用钳形电流表来检测电缆故障点的灯段位置是离不开电缆送电这一重要前提的，因此，必须加大保险丝，但是也无形之中增加了电流，会极易诱发电缆超载、发热甚至于烧坏电缆。
为有效应对这一“两难问题”，使用降低故障路灯电缆电流的方法是必然选择，更有助于为钳形电流表开展电缆故障点检测创设有利条件。

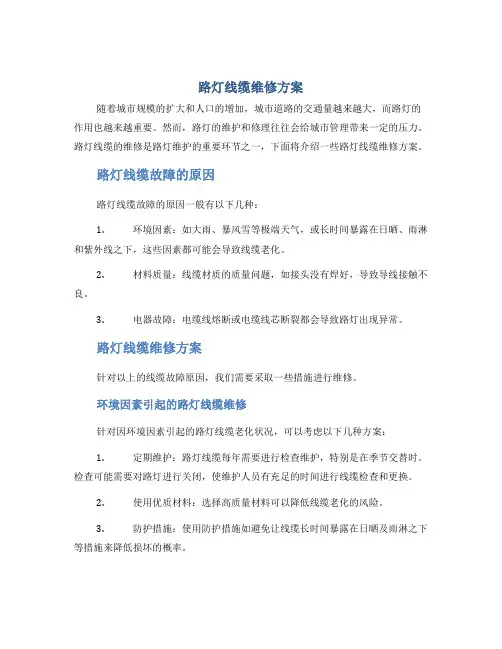

路灯线缆维修方案
路灯线缆维修方案随着城市规模的扩大和人口的增加，城市道路的交通量越来越大，而路灯的作用也越来越重要。
然而，路灯的维护和修理往往会给城市管理带来一定的压力。
路灯线缆的维修是路灯维护的重要环节之一，下面将介绍一些路灯线缆维修方案。
路灯线缆故障的原因路灯线缆故障的原因一般有以下几种：1.环境因素：如大雨、暴风雪等极端天气，或长时间暴露在日晒、雨淋和紫外线之下，这些因素都可能会导致线缆老化。
2.材料质量：线缆材质的质量问题，如接头没有焊好，导致导线接触不良。
3.电器故障：电缆线熔断或电缆线芯断裂都会导致路灯出现异常。
路灯线缆维修方案针对以上的线缆故障原因，我们需要采取一些措施进行维修。
环境因素引起的路灯线缆维修针对因环境因素引起的路灯线缆老化状况，可以考虑以下几种方案：1.定期维护：路灯线缆每年需要进行检查维护，特别是在季节交替时。
检查可能需要对路灯进行关闭，使维护人员有充足的时间进行线缆检查和更换。
2.使用优质材料：选择高质量材料可以降低线缆老化的风险。
3.防护措施：使用防护措施如避免让线缆长时间暴露在日晒及雨淋之下等措施来降低损坏的概率。
路灯线缆因材料质量原因维修线缆材质的质量问题可能导致线缆接头没有焊好，即导线出现接触不良等情况。
针对这种情况，可以考虑以下维修方案：1.检查线缆：将路灯接头拆开，检查电线和接头的质量，如果线路故障在电线和接头之间，可以重新焊接。
2.重新焊接：对连接处重新进行焊接，保证接头焊点的质量可靠，确保电线连接的安全。
路灯线缆因电器故障原因维修电器故障是路灯线缆故障中比较常见的原因，在路灯的长时间运行中，电缆线熔断或电缆线芯断裂都会导致路灯出现异常。
针对这种情况，我们可以考虑以下措施：1.检查电缆芯：打开路灯，检查电缆芯是否有损坏。
2.查找故障点：利用工具（如测试笔、万用表）检测那个点有电流，从而查找故障点。
3.更换损坏的配件：更换损坏的电缆线，保证路灯各个部分连接良好。
总结路灯是城市夜间道路交通安全的基础，而路灯线缆的维修是路灯长期稳定运行的保障。
论路灯电缆故障检测及解决方法
区域治理ON THE W AY论路灯电缆故障检测及解决方法山西安诚设备安装工程有限公司 辛芳摘要：随着我国科学技术的不断发展，城市的建设已得到了相应的提高。
然而在城市的照明工程当中，依然存着很多方面的影响因素，使得路灯电缆出现故障的次数越来越多，因此路灯管理部门应对路灯电缆故障点进行有效地检测，以此来对道路照明的正常运行进行保障，这也是管理部门最为重要的责任。
本文对路灯电缆故障的主要原因进行分析，还对路灯故障的检测方法进行了相应的探讨。
关键词：解决方法；故障检测；路灯故障中图分类号：U676.4+2 文献标识码：A 文章编号：2096-4595（2020）46-0276-0001随着城市对基础设施的不断建设，使得城市照明得到了飞速的发展。
在城市的夜晚当中，各项照明设施使得城市变得更灿烂，同时也对市民的出行提供了便利。
路灯它成为了人民生活当中重要的建设之一，因此管理部门应该对灯亮效率进行相应的保障，但在多种因素的影响之下，使得路灯经常出现故障。
如果是电缆出现故障，还会导致路灯出现大面积停止运行的情况。
由于路灯电缆大多数都在地下进行铺设，属于隐蔽工程，所以这也给维护与检测带来了极大地不便。
为此要对路灯电缆的故障原因进行快速地检测，以此来对路灯设备的安全运行进行保障，这也是路灯管理部门重要的责任之一。
一、路灯电缆故障的主要原因（一）自然损坏在运行路灯电缆时，如果出现了超负荷运行的情况，就会增加电流的热效应，并使得电缆的温度逐渐升高。
电缆一般都会被包裹在绝缘层当中，电缆如果长时间地进行超负荷运行，就使得电缆聚集的热量无法得到有效地散发，同时还会造成绝缘层的快速老化，从而导致绝缘层被击穿。
因此出现电缆故障，尤其是温度较高地夏季，这样的现场十分的常见，所以对负荷极进行合理的分配有着十分重要的作用[1]。
（二）外力损坏造成路灯电缆故障的因素，有很多的方面，其中就包含着外力损坏。
大多都是受到了道路施工或者管线施工的影响，从而导致路灯电缆经常会挖断损坏，并且还有许多的施工单位在把路灯电缆挖出来之后，未对路灯管理部门进行及时的通知，甚至还有一些不按照规范要求对其进行重新的填埋。
市政路灯低压电缆故障检测技术
市政路灯低压电缆故障检测技术随着城市现代化建设的发展，城市照明线路逐步转入地下，为城市环境带来了宽敞的空间，而且使用电更加的安全，获得越来越广泛的应用。
但在城市建设加速发展的同时，路灯地下电缆经常遭到其它管线施工单位不同程度的损坏，轻的造成电缆外皮损伤，重的造成电缆完全断裂。
然而，由于地下电缆的隐蔽性，一旦发生故障，查找电缆故障点十分困难。
如何准确、迅速、经济地查找电缆故障便成了我们路灯行业关注的焦点。
电缆故障情况及埋设环境比较复杂，变化多，测试人员应熟悉电缆的埋设走向与环境，确切地判断出电缆故障性质，选择合适的仪器与测量方法，按照一定的程序工作，才能顺利地测出电缆故障点。
加强电缆的管理，搞好电缆的运行和维护对电气安全运行有着极其重要的意义。
一、电缆故障的种类。
无论是高压电缆或低压电缆，在施工安装、运行过程中经常因短路、过负荷运行、绝缘老化或外力作用等原因造成故障。
电缆故障可概括为接地、短路、断线三类。
对于直接短路或断线故障用万用表可直接测量判断，对于非直接短路和接地故障，用兆欧表摇测芯线间绝缘电阻或芯线对地绝缘电阻，根据其阻值可判定故障类型。
由于短路故障会造成由其供电的电气设备断电，并且还会引起系统电压波动，影响安全生产，因此应极力避免电缆故障。
二、电缆故障原因。
查明电缆故障的原因，对于减少电缆的损坏、快速地判定出故障点十分重要。
电缆故障的原因大致可归纳为以下几类：1、机械损伤。
机械损伤引起的电缆故障占电缆事故很大的比例。
有些机械损伤虽然很轻微，而且当时并没有造成故障，但在几个月甚至几年后损伤部位很有可能发展成故障。
2、因电缆线外伤造成绝缘受潮。
3、绝缘老化变质。
电缆运行负荷大、温度高、长期运行，运行环境差等原因造成电缆绝缘老化，电缆绝缘介质内部气隙在电场作用下产生游离使绝缘下降。
4、过电压。
大气与内部过电压作用，使电缆绝缘击穿形成故障，击穿点存在缺陷。
5、设计和制作工艺不良。
中间接头和终端头的防水、电场分布设计不周密，材料选用不当，工艺不良、不按规程要求制作会造成电缆头故障。
串联镇流器查找路灯电缆故障
串联镇流器查找路灯电缆故障摘要：随着城市亮化的逐步推进，城市夜景已经成为一个城市的主要夜生活景观。
但是由于城市道路沿线地下埋设管线的原因，许多地方的线路由于念旧石秀或者意外状况会发生断开的现象，这就给检修工作带来了一定的困难。
本文从线路经常出现的故障入手，介绍了利用串联镇流器查找是事发点的方法，以便方便今后相关工作的开展。
关键词：镇流器；故障；检修；方法Abstract: With the gradual progress of city lighting, urban landscape has become one the city’s main nightlife landscape. This paper start from the line failures, introduces the method of lookup the incident point of series ballast, in order to facilitate future related work.Key words: ballast; failure; maintenance; method近年来，随着张家口的城市建设不断加快，城市夜景已然我市的一张特色“名片”，为张垣大地增添了一道亮丽的风景线，全国各地慕名前来参观学习的团体和个人络绎不绝。
伴随着城市建设的发展，我市的路灯线路也由过去以架空线路为主发展到目前绝大部分以地埋电缆线路为主。
由于地埋电缆深埋地下、地层情况各有不同等原因，电缆故障时有发生，且故障原因查找困难，为城市夜景照明维护养护工作带来了极大地困难。
根据我市路灯线路实际运行情况和多年工作经验，归纳了以下几种情况：1、外力损伤。
从地埋电缆的故障分析来看，目前相当多的路灯电缆故障都是由于机械损伤引起的。
例如：因电缆敷设安装时施工不规范而造成的机械性损伤；在直埋电缆上搞土建施工而使运行中的电缆受到外力损伤等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈路灯电缆的断线故障查找
摘要:随着城镇化进程加快，城市照明也随之越来越多，伴随着新敷设电缆增多的是电缆发生故障也在增加，如何在电缆发生故障的第一时间将故障点准确的检测出来并且修复就显得尤为重要。
关键词: 断线短路漏电高阻
现状：现在新敷设电缆以穿管为主，但是老旧电缆或者少部分地方电缆直埋的现象依然存在，加之许多地方施工不规范或者为了防盗，灯杆处的电缆接头没有进灯杆或者进灯杆太矮不能达到检修的高度，都会使得故障查找难上加难。
从故障性质方面，将电缆故障分为断线（断线接地/断线不接地）、短路（火相之间短路/火零短路/各种短路都有）、漏电及高阻等。
从故障发生原因方面分为外力破坏及电缆老化发生的故障。
路灯电缆一般分为10KV/380V供电电缆及380V负载电缆，本文讲解380V供电及负载电缆。
一、断线
断线按照所断线芯多少可以分为单相断线及多相断线，按照故障处的接地阻值可以分为断线接地故障及断线不接地故障。
如果故障点处接地情况较为严重，会引起故障点之前电压明显降得很低，因为故障点接地，也会使得电流大于额定电流引发跳闸。
针对此种故障，可以通过钳形电流表判断泄露电流的流向及衰减范围判断故障点的大概区域。
如果故障点相线不接地，电压就不会很明显下降。
1、在判断出了故障点的区域之后，在较长距离的两灯杆之间或者供电电缆上发生断线故障，需要进行故障距离粗测试。
测试原理：HLDY系列电缆故障测试仪主机采用的是时域反射（TDR）原理，既对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。
主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过S=VT，主机可以直接计算出故障距离。
2、在测试出了故障距离后，需要对故障距离附近的电缆路径及深度进行查找。
测试原理：电磁感应法，由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上，地下金属管线感应到电磁波后，在地下金属管线表面产生感应电流，感应电流就会沿着金属管线向远处传播，在电流的传播过程中，又会通过该地下金属管线向地面辐射出电磁波，这样当地下管线探测仪接收机在地面探测时，就会在地下金属
管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。
此原理实现的条件：首先，要有能发出足够电能的信号源，在具备传输电能的线路中形成电流，电流在流动过程中又在该线周围产生磁场；其次，要有能接收这一特定磁场的电路，把磁场的变化过程以电信号形式显示出来。
深度测试：HLDY系列路灯电缆测试仪可以实现一键直读测试及实时显示电缆深度。
3、故障点精确定位
针对有接地情况存在的故障采用跨步电压法进行精确故障定位，跨步电压法以其操作简单，偏差小而成为精确定位的首选方法。
其原理为：首先，要保证线路中的电能有流向大地的点（漏电点），在此点周围就会形成电场，它以漏电点为中心以电势的形式，均匀递减向外扩散，同一圆周电势相等。
其次，要有能检测电势差的电路，测出等电势圆周，圆心即为漏电点（电缆故障点）。
针对故障点处接地阻值太大、甚至故障点不接地的情况。
需要进行高压脉冲施加信号，声磁同步法进行精确定点。
