③ 当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当 梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另
2.3. 截面注写方式 1）截面注写方式系指在分标准层绘制的柱平面布置图的 柱截面上，分别在同一编号的柱中选择一个截面，以直接 注写截面尺寸和配筋具体数值的方式来表达柱平法施工图 ，如图所示。
2）按表的规定进行编号，从相同编号 的柱中选择一个截面，按另一种比例 原位放大绘制柱截面配筋图，并在各 配筋图上继其编号后再注写截面尺寸 b×h、角筋或全部纵筋（当纵筋采用 一种直径且能够图示清楚时）、箍筋 的具体数值，以及在柱截面配筋图上 标注柱截面与轴线关系的b1、b2
3）在截面注写方式中，如柱的分段截面尺寸和配筋均相同，仅分段截面 与轴线的关系不同时，可将其编为同一柱号，但此时应在未画配筋的柱 截面上注写该柱截面与轴线关系的具体尺寸。
1
各种箍筋下料长度计算如下： 箍筋长度=2 (b+h) -8保护层-4d +2×1.9d+2max(10d,75) 箍筋长度=2 (b+h) -8保护层-4d +2×11.9d
梁类型 楼层框架梁 屋面框架梁
框支梁 非框架梁
悬挑梁
图 梁的平面注写示例
表
代号 KL WKL KZL L XL
梁编号
序号 ×× ×× ×× ×× ××
跨数及是否带有悬挑 （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B） （××）、（××A）、或（××B）
11G101-1 平法识图与钢筋量计算
17
梁钢筋的标注方法
双肢箍 箍筋
多肢箍
上部筋 下部筋 中部筋
上部通长筋
支座负筋 架立筋
钢筋
纵筋
构造钢筋 受扭钢筋
附加筋 其他钢筋 吊筋 拉筋
18
目
录
2
梁平法
2.1
-------梁平法制图规则 梁平法----平法规则
19
梁钢筋的标注方法
200 200
3600
5800
梁平法表示图
C25砼，3级抗震
标注一样，怎么配置钢筋？
G4Φ10
什么意思？
41
原位标注——梁下部纵筋
梁下部纵筋：
4、当梁的集中标注中已注写了梁上部和下部均为通长筋的 纵筋值是，则不需要在梁的下部重复做原位标注。
5、当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下 部以Y打头注写在括号里。 当梁设置水平加腋梁时，水平加腋内上下部斜纵筋应在加腋 支座上部以Y打头注写在括号内，上下部斜纵筋之间用“/”分 隔。 当多跨梁的集中标注中已经注明加腋，而该梁某跨的根部却 不需要加腋是，则应在该跨原位标注等截面的b×h，以修正 集中标注中的加腋信息。
42
原位标注——梁下部纵筋
43
原位标注——梁下部纵筋
44
200 200
3600
5800
梁平法表示图
C25砼，3级抗震
3600
2800
集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢 筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长
筋为2根直径22的二级钢；
28
集中标注——截面尺寸
梁截面尺寸，该项为必注值。 当为等截面梁时，用b×h表示；
条形基础的平法识图
基础梁：1）纵筋——底部贯通纵筋 端部及柱下区域底部非贯通筋 顶部贯通纵筋 架立筋 侧部构造筋
2）箍筋
3）其他钢筋——附加吊筋
附加箍筋 加腋筋
55
2021/5/27 55
第二节 条形基础钢筋构造
一、条形基础（基础梁、基础底板）钢筋种类：
基础底板：1）底部钢筋B——受力筋、分布筋
2）双梁条形基础加顶部钢筋T ——受力筋、分布筋
56
2021/5/27
Ø 1、箍筋
b）当具体设计 采用二种箍筋 间距时：
17
2021/5/27
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
Ø 1、箍筋
b）当具体设计 采用三种箍筋 间距时：
18
2021/5/27
第一节 条形基础平法识图
二、条形基础基础梁平法识图
（一）集中标注——配筋
Ø 1、箍筋
第一节 条形基础平法识图
二、条形基础基础梁平法识图
u 1. 梁端部及柱下区域原位标注的纵筋——识读
33
2021/5/27
第一节 条形基础平法识图
二、条形基础基础梁平法识图
u 1. 梁端部及柱下区域原位标注的纵筋——识读
34
2021/5/27
第一节 条形基础平法识图
二、条形基础基础梁平法识图
u 2. 附加箍筋或吊筋
46
2021/5/27
第一节 条形基础平法识图
三、条形基础底板的平法识图
u 1. 集中标注
—截面尺寸
47
2021/5/27
第一节 条形基础平法识图
三、条形基础底板的平法识图
u 1. 集中标注 —— 配筋
(完整版)平法识图习题 (2)
一、判断题1混凝土保护层厚度指最外层钢筋外边缘至混凝土表面的距离A、正确B、错误正确答案： A2 基础底面的钢筋保护层厚度最少不小于40。
( √ )条形基础底板一般在短向配置（），在长向配置 ()A、分布筋B、受力主筋3正确答案 :B A4梁的平面注写包括集中注明和原位注明，集中注明表达梁的通用数值，原位注明表达梁的特别数值A、正确B、错误正确答案： A5 6C25 2（-2）/4 表示上排纵筋为 2C25 且伸入支座，下排钢筋为 4C25 全部伸入支座A、正确B、错误6 梁下部纵筋 2C25+3C20(-3)/5 25 表示，上排纵筋为 2C25 和 3C20 且 3C20 不伸入支座，下排纵筋为 5C25，全部伸入支座A、正确B、错误正确答案： A7 300*700 GY500*250 表示：竖向加腋，腋长500mm，腋高 250mmA、正确B、错误正确答案 :A8 边框梁代号是BKL ，它属于梁构件（）A、正确B、错误正确答案： B答案剖析：剖析：参照图集11G101-1 第 15 页，它是墙梁，属于墙构件。
9 梁悬挑端截面尺寸的原位注明为： 300×700/500 表示悬挑端梁宽 300，梁根的截面高度为 500，梁端的截面高度为 700. （）A、正确B、错误正确答案： B10剪力墙端部无暗柱时，水平筋可伸至端部截断，再配置Ｕ型钢筋配置，也可伸至端部弯折 15dA、正确B、错误正确答案： B11 墙顶连梁内的箍筋在跨内、支座内均部署，支座内部署间距150mmA、正确B、错误正确答案： A12 柱净高与柱截面长边尺寸或圆柱直径形成Hn/hc≤4 的短柱，其箍筋沿柱全高加密 ()A、正确B、错误正确答案： A13板钢筋注明分为集中注明和原位注明，集中注明的主要内容是板的贯串筋，原位注明主若是针对板的非贯串筋（）A、正确B、错误正确答案： A14在平法图集中板的受力筋、负筋及面筋初步间距距支座S/2( √ )15抗震框架柱变截面绑扎连接的非连接区为距楼面≥Max（Hn/6,500，柱截面最大宽度）A、正确B、错误正确答案： A16剪力墙洞口宽和高大于800 时，洞口应加设暗梁构造A、正确B、错误正确答案： A17墙中间单洞口连梁锚固值为Lae 且不小于 500mmA、正确B、错误正确答案： B18当某跨梁原位注明的箍筋规格或间距与集中注明不同样的时候，以集中注明的数值为准A、正确B、错误正确答案： B19 梁腹板高度 hw≥ 450 时，须在梁中配置纵向构造筋()A、正确B、错误20柱纵筋的连接方式有绑扎搭接、机械连接和焊接连接（）A、正确B、错误正确答案： A21 基础次梁上部筋伸入支座中心线且≥12d，下部筋伸入支座边缘向上弯折15d （）A、正确B、错误正确答案 :A22板的上下翻边在平面图中的表示形式为：上翻边边缘线均为实线，下翻边外边缘线为实线，内边缘线为虚线。
11G1011复习题平法识图要点

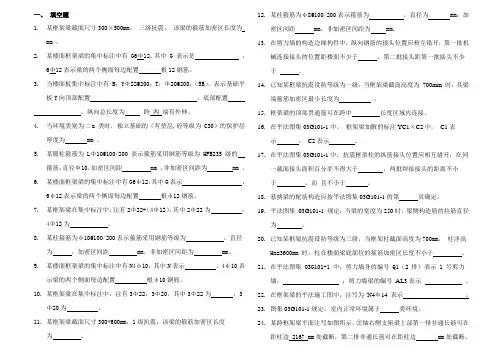

一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为mm 。
2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是，6Φ12表示梁的两个侧面每边配置根12钢筋。
3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。
4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。
5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。
6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。
7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。
8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。
9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。
10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。
11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。
12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。
13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。
14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。
15.框架梁的顶部贯通筋可在跨中长度区域内连接。
16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。
17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。
建筑结构平法识图基础知识—钢筋平法标注及构造要求
2.混凝土保护层的作用
混凝土保护层是一个重要参数，不仅关系到构件的承载力和适用性，而 且对结构构件的耐久性有决定性的作用。
（1）保护钢筋不被锈蚀：空气中含水量和二氧化碳含量决定保护层的厚度 取值大小。
（2）粘结锚固：钢筋要通过保护层把均匀力传递到混凝土中，保护层厚度 不够的话，会过早出现裂缝，钢筋不能充分受力，影响结构构件的承载力。
2.混凝土保护层的作用
混凝土保护层过小会导致漏筋现象，危及结构构 件使用寿命。
混凝土保护层偏大，会影响构件的有效截面，承 载力会越小，直接影响结构的质量和安全。
3.混凝土保护层的最小厚度
混凝土保护层的最小厚度(mm)
环境类别
板、墙
梁、柱
一
15
20
二a
20
25
二b
25
35
三a
30
40
三
40
50
注： 1、表中的混凝土保护层厚度是指最外层钢筋外边缘至 混凝土表面的距离，适用于设计使用年限为50年的混 凝土结构。 2、构件中受力钢筋保护层厚度应不小于钢筋的公称直 径。 3、设计使用年限100年的混凝土结构，一类环境中， 最外层钢筋的保护层厚度不应小于表中数值的1.4倍； 二、三类环境中，应采取专门的有效措施。 4、混凝土强度等级不大于C25时，表中保护层厚度数 值应增加5mm。 5、基础底面钢筋的保护层厚度，有混凝土垫层是应从 垫层顶面算起，且不应小于40mm。
5.混凝土保护层的控制措施与检测
（1）混凝土垫块、砂浆 垫块控制
5.混凝土保护层的控制措施与检测
（2）塑料定位卡控制
5.混凝土保护层的控制措施与检测
（3）马凳铁控制
5.混凝土保护层的控制措施与检测
G101-3独立基础、条形基础、筏形基础及桩基承台
11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。
当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。
增。
当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。
变。
取消了原图集按插入长度的不同确定弯钩长度的做法。
新提出了锚固区加水平钢筋的做法。
当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。
P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。
2、基础底板钢筋距边缘≤75且≤S/2处起设。
3、坡形独立基础的上边缘每边超出柱边50mm。
2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。
P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。
2、顶部纵筋设置在下，分布筋设置在上。
3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。
（变。
原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。
11G101-3平法标注解读
例: φ 10100/200(4),表示箍筋为I级钢筋,直径为10,梁端加密区间距为100,跨中非加密区间距 为200,均为四肢箍。
第二章条形基础平法识图
2）采用两种箍筋时用“/”分隔不同箍筋，按照从梁两端向跨中的顺序注写。第1段箍筋 前面加注箍筋道数
例:8φ 10100/φ 10200(4),表示箍筋为I级钢筋,直径为10,从梁两端向跨中设置8道间距为 100的;跨中间距为200,均为四肢箍.
7φ 20，下一排为5φ 20，共12φ 20 4）以G打头，注写梁两侧面对筋4φ 20，共配置8φ 20 例：N 6Φ 22， 表示梁的两个侧面共配置6Φ 22的受扭纵向钢筋，每侧各配置3Φ 22
第二章条形基础平法识图
5）需要注意以下几方面： a、两向基础梁相交的柱下区域，应有一向截面较高的基础梁按梁端箍筋贯通设置；两向基础 梁高度相同时，任选一向基础梁箍筋贯通设置。 b、基础梁底部贯通纵筋可在跨中1/3净跨长度范围内采用搭接连接、机械连接或焊接。 c、基础梁顶部贯通纵筋可在距柱根1/4净跨长度范围内采用搭接连接，或在柱根附近采用机械 连接或焊接，且应严格控制接头百分率。
第三章梁板式筏形基础平法识图
（4）原位注写的底部附加非贯通纵筋与 集中标注的底部贯通钢筋，宜采用“隔一布 一”的方式布置，即基础平板(X向或Y向） 底部附加非贯通纵筋与贯通纵筋间隔布置 ，其标注间距与底部贯通纵筋相同。
第三章梁板式筏形基础平法识图
实 例
第三章梁板式筏形基础平法识图
四、平板式筏形基础的平面注写
，悬挑部分不计跨数。 如JL7(5A)表示第七号框架梁，5跨，一端有悬挑梁 如JL6(5B)表示第六号框架梁，5跨，两端有悬挑梁 3.梁的平面注写形式，系在梁平面布置图上，分别在不同编
11图集平法标准答疑要点
11图集平法标准答疑要点1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。
基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。
如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。
2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。
按柱的砼标号计算梁筋锚固长度。
3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。
平法未考虑此两种情况。
平法不是包括所有结构设置的，也做不到。
4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。
5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。
因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。
实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。
6》问：剪力墙施工缝设在何处为宜？答：不知道。
但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。
7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。
8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。
9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。
10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。
11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。
如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。
(完整版)基础工程平法识图
基础按刚度分类
无筋扩展基础（刚性基础） 砖、石、灰土，素混凝土材料
抗拉强度很低，有基础台阶宽高
比(刚性角)要求。
按材料
扩展基础 (柔性基础) 钢筋混凝土，要满足抗弯、
抗剪和抗冲切等结构要求
砖基础 毛石基础 混凝土 毛石混凝土基础 灰土基础 三合土基础
襄阳职业技术学院 工程造价专业 6
襄阳职业技术学院 工程造价专业
钢筋混凝土条形基础
➢ 无肋式和有肋式两种形式
墙
柱
翼板
肋梁
砼垫层
襄阳职业技术学院 工程造价专业
条形基础整体上可分为两类
梁板式条形基础：该类条形基础适用于钢筋混 凝土框架结构、框架-剪力墙结构、框支结构和钢 结构。平法施工图将梁板式条形基础分解为基础 梁和条形基础底板分别进行表达。
、 、 详图1：20
、、、
详图1：20
襄阳职业技术学院 工程造价专业
片筏基础在地基反力的作用下，相当于一个倒置 的钢筋混凝土楼盖，扩大了基底的面积，提高了 基础的整体性，能有效地调整地基的不均匀沉降。
片筏基础分梁板式和平板式两种类型
片筏基础
襄阳职业技术学院 工程造价专业 25
上部结构 基础
（b）
桩基础示意
（a）低承台桩基础；（b）高承台桩基础
襄阳职业技术学院 工程造价专业
上部结构
承台
桩
坚硬
土层
(a)低承台桩基础
(b)高承台桩基础
襄阳职业技术学院 工程造价专业
桩的平面布置
布置原则：桩位的布置 应尽可能使上部荷载的中 心与桩群的中心重合。 形式：方形、矩形、三 角形或梅花形等。
三桩承台
