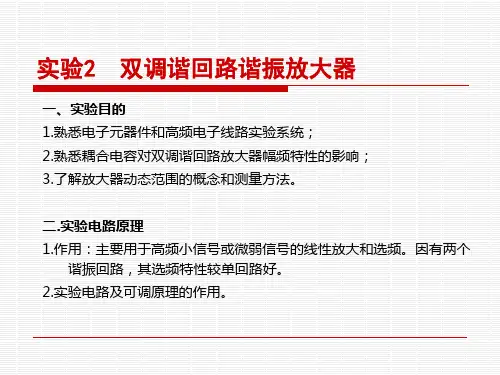

实验2 双调谐回路谐振放大器
实验2 双调谐回路谐振放大器
—、实验准备
1．做本实验时应具备的知识点：
●双调谐回路
●电容耦合双调谐回路谐振放大器
●放大器动态范围
2．做本实验时所用到的仪器：
●双调谐回路谐振放大器模块
●双踪示波器
●万用表
●频率计
●高频信号源
二、实验目的
1．熟悉电子元器件和高频电子线路实验系统；
2．熟悉耦合电容对双调谐回路放大器幅频特性的影响；
3．了解放大器动态范围的概念和测量方法。
三、实验内容
1．采用点测法测量双调谐放大器的幅频特性；
2．用示波器观察耦合电容对双调谐回路放大器幅频特性的影响；
3．用示波器观察放大器动态范围。
四、基本原理
1．双调谐回路谐振放大器原理
顾名思义，双调谐回路是指有两个调谐回路：一个靠近“信源”端（如晶体管输出端），称为初级；另一个靠近“负载”端（如下级输入端），称为次级。
两者之间，可采用互感耦合，或电容耦合。
与单调谐回路相比，双调谐回路的矩形系数较小，即：它的谐振特性曲线更接近于矩形。
电容耦合双调谐回路谐振放大器原理图如图2-1所示。
与图1-1相比，两者都采用了分压偏置电路，放大器均工作于甲类，但图2-1中有两个谐振回路：L1、C1组成了初级回路，L2、C2组成了次级回路；两者之间并无互感耦合（必要时，可分别对L1、L2加以屏蔽），而是由电容C3进行耦合，故称为电容耦合。
2．双调谐回路谐振放大器实验电路
双调谐回路谐振放大器实验电路如图2-2所示，其基本部分与图2-1相同。
图中，2C04、2C11用来对初、次级回路调谐，2K02用以改变耦合电容数值，以改变耦合程度。
2K01用以改变集电极负载。
2K03用来改变放大器输入信号，当2K03往上拨时，放大器输入信号为来自天线上的信号，2K03往下拨时放大器的输入信号为直接送入。
图 2-2 双调谐回路谐振放大器实验电路
五、实验步骤
1．实验准备
在实验箱主板上插上双调谐回路谐振放大器模块。
接通实验箱上电源开关，按下模块上
开关2K1接通电源，此时电源指示灯点亮。
2．双调谐回路谐振放大器幅频特性测量
本实验仍采用点测法，即保持输入幅度不变，改变输入信号的频率，测出与频率相对应的双调谐放大器的输出幅度，然后画出频率与幅度的关系曲线，该曲线即为双调谐回路放大器的幅频特性（如果有扫频仪，可直接测量其幅频特性曲线）。
⑴幅频特性测量
①2K02往上拨，接通2C05（4.5P）。
高频信号源输出频率6.3MHZ（用频率计测量），幅度300mv，然后用铆孔线接入双调谐放大器的输入端（IN）。
2K03往下拨，使高频信号送入放大器输入端。
示波器CH1接2TP01，示波器CH2接放大器的输出（2TP02）端。
反复调整2C04、2C11使双调谐放大器输出为最大值，此时回路谐振于6.3MHZ。
②按照表2-1改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度峰——峰值为300mv（示波器CH1监视），从示波器CH2上读出与频率相对应的双调谐放大器的幅度值，并把数据填入表2-1。
表2-1
③测出两峰之间凹陷点的频率大致是多少。
④以横轴为频率，纵轴为幅度，按照表2-1，画出双调谐放大器的幅频特性曲线。
⑤按照上述方法测出耦合电容为2C06(80P)（2K02拨向下方）时幅频特性曲线。
3. 放大器动态范围测量
2K02拨向下方，接通2C06。
高频信号源输出接双调谐放大器的输入端（IN），调整高频信号源频率为6.3MHZ，幅度100mv。
2K03拨向下方，使高频信号源输出送入放大器输入
端。
示波器CH1接2TP01，示波器CH2接双调谐放大器的输出（2TP02）端。
按照表2-2放大器输入幅度，改变高频信号源的输出幅度（由CH1监测）。
从示波器CH2读取出放大器输出幅度值，并把数据填入表2-2，且计算放大器电压放大倍数值。
可以发现，当放大器的输入增大到一定数值时，放大倍数开始下降，输出波形开始畸变（失真）。
表2-2
六、实验报告要求
1．画出耦合电容为2C05和2C06两种情况下的幅频特性，计算幅值从最大值下降到0.707时的带宽，并由此说明其优缺点。
比较单调谐和双调谐在特性曲线上有何不同？
2．画出放大器电压放大倍数与输入电压幅度之间的关系曲线。
3．当放大器输入幅度增大到一定程度时，输出波形会发生什么变化？为什么？
4．总结由本实验所获得的体会。
高频小信号单调谐与双调谐放大器实验报告
高频小信号单调谐与双调谐放大器实验报告14044012 孙胤邦14 级电子一班•输出电压幅值U/mV1 \j \J____ ■实验表格及图像单调谐放大器的电压幅值输入信号频率f/fHz 5.45.55.65.75.85.96 6.16.26.36.46.56.66.76.86.9输出电压幅值U/m V 1.61.7622.162.42.73.123.844.86.327.928.087.526.084.83.84单调谐放大器幅频特性输入信号频率9 8 72 1如图所示（纵坐标为幅值mV ,横坐标为频率MHZ ）单调谐的峰值为8.08mV , 下降到0.707倍时的值为5.71mv 。
输入 信号 频率 f/MHz 48 55 25 45 6 5 7 5 8 5 9 66 162 63 64 65 66 67 68 6 9 7 7 1 输出 电压 幅值 U/mV 0 61 1 4257 46 85 85 45 66 47 27 46 24 43 62 2 81 6 81 41 1 2双调谐回路幅频特性如图所示（纵坐标为幅值mV ,横坐标为频率MHZ ）双调谐的峰值为7.40mV 和7.40mv 下降到0.707倍时的值为5.23mV 和5.23mV 。
这样看来，单调谐放大器优点是电路简单，缺点是通频带窄、选择性差、增益低。
双调谐放大器具有良好的选择性、 较宽的通频带。
而且由图可以看出双调谐的选 择性明显优于单调谐放大器。
值幅压电岀输2 3 4 5 输入信号频率6 7 88 7 6 54 3 2 1 0放大器输入电压与输出电压关系三、（纵坐标为输出电压V,横坐标为输入电压mV ）。
当放大器的输入电压增加到一定的程度之后，输出的波形会失真，和输入波形不再一模一样。
二、实验结论及感想这是这一学期的第一次高频实验，通过低频放大的和高频所学内容，使我更真切地了解了高频小信号调谐放大器的工作原理，尤其是单级单调谐放大器和双级单调谐放大电路的原理，更是巩固了通电理论课上学到的谐振放大器电压增益、通频带、选择性的相关知识和计算方法，并在实验中测试了各组数据，验证了理论知识。
实验2 双调谐回路谐振放大器
2TP02
1
2C12
2K03 2Q01
2C10
2P02
输出
改变耦合电容数值
2TP01 2R05 2P01 IN 2C01 2R02
1
2R01
2C02
输入
三、实验任务 1．采用点测法测量双调谐放大器的幅频特性； 2．用示波器观察耦合电容对双调谐回路放大器幅频特性的影响； 3．用示波器观察放大器动态范围。
表2-1
放大器输入信号频率f(Mhz) 放大器输出幅度U（mv） 放大器输入信号频率f(Mhz) 放大器输出幅度U（mv） 5.3 500 6.4 1400 5.4 700 6.5 1250 5.6 900 6.6 1150 5.7 1100 6.7 1100 5.8 1400 6.8 1100 5.9 1700 6.9 1050 6.0 1800 7.0 1000 6.1 1700 7.1 9500 6.2 1650 7.2 900 6.3 1600 7.3 800
耦合电容为2C05时扫频曲线
耦合电容为2C06时扫频曲线
2. 放大器动态范围测量 （1）2K02拨向上方，接通2C05。调整高频信号源频率为6.3MHZ，幅度100mv， 2K03拨向下方，使高频信号源输出，送入放大器输入端，示波器CH1接2TP01， 示波器CH2接双调谐放大器的输出（2TP02）端。反复调整2C04、2C11，使双调 谐放大器输出为最大值，此时回路谐振于6.3MHZ。 （2）按照表2-2放大器输入幅度，改变高频信号源的输出幅度（由CH1监测）。 从示波器CH2读取出放大器输出幅度值，并把数据填入表2-2，且计算放大器电 压放大倍数值。可以发现，当放大器的输入增大到一定数值时，放大倍数开始 下降，输出波形开始畸变（失真）。
实验二 双调谐回路谐振放大器研究
实验二双调谐回路谐振放大器研究
一实验目的
1．熟悉电子元器件和高频电路实验箱．
2．熟悉谐振回路的幅频特性分析一通频带与选择性。
3．掌握用扫频仪测量谐振回路幅频特性的方法。
二实验仪器谐振回路谐振回路
1．双踪示波器
2．扫频仪
3．CCTV—GPI实验箱、板1 。
三、预习要求
1．复习谐振回路的工作原理。
2．了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间关系。
3．实验电路中，若电感量L = lµh ，回路总电容 C 二220pf （分布电容包括在内），计算回路中心频率f 。
四、实验内容及步骤
图2-1 双调谐回路放大器
1.实验电路见图1-2
2．用扫频仪调放大器的幅频特性
选C＝3Pf将扫频仪射频输出送入放大电路输入端，电路输出接至扫频仪检波器输入端。
观察回路谐振曲线（扫频仪输出衰减档位应根据实际情况来选择适当位置），观察双回路谐振曲线，反复调整
C T1、C T2使两回路谐振在f=10.7MH Z .。
调整注意事项：
（1）．双峰曲线幅度尽可能大。
（2）．双峰对称。
（3）．顶部平坦。
（4）．f的值以实测为准。
3．改变耦合电容C为10P、12Pf，重复上述测试，并描绘各曲线。
五、结论、讨论：
1．整理实验数据，并画出不同耦合电容C时的幅频特性曲线。
2．双调谐回路耦合电容C对幅频特性，通频带的影响．
3．从实验结果找出双调谐回路的优缺点。
实验一-谐振回路放大电路实验
实验一谐振回路放大电路实验一、实验目的1、熟悉电子元器件和高频电子线路实验系统；2、掌握单调谐、双调谐回路谐振放大器的基本工作原理；3.、熟悉放大器静态工作点的测量方法；4、熟悉放大器静态工作点和集电极负载对调谐放大器幅频特性的影响。
5、掌握测量放大器幅频特性的方法。
二、实验设备及器件1、单调谐、双调谐回路谐振放大器模块 2块2、ADS7062SN 60M双踪示波器 1台3、万用表 1块4、AT-F1000-C频率计 1台5、DDS信号源 1台三、实验原理1、单调谐回路谐振放大器原理单调谐回路谐振放大器原理电路如图1-1所示：小信号谐振放大器是通信接收单元的前端电路，主要用于高频小信号或微弱信号的线性放大和选频，图中，Rb1 、Rb2 、Re用以保证晶体管工作于放大区域，从而放大器工作于甲类。
Ce 是Re的旁路电容，Cb、Cc是输入、输出耦合电容，L、C是谐振回路，Rc是集电极（交流）电阻，它决定了回路Q值、带宽BW。
为了减轻晶体管集电极电阻对回路Q值的影响，采用了部分回路接入方式。
图1-1 单调谐回路放大器原理电路图2、单调谐回路谐振放大器实验电路单调谐回路谐振放大器实验电路如图1-2所示。
其基本部分与图1-l 相同。
图中，1VC01用来调谐，1K01用以改变集电极电阻，以观察集电极负载变化对谐振回路（包括电压增益、带宽、Q 值）的影响。
1W01用以改变基极偏置电压，以观察放大器静态工作点变化对谐振回路（包括电压增益、带宽、Q 值）的影响。
1Q02为射极跟随器，主要用于提高带负载能力。
图1-2 单调谐回路谐振放大器实验电路图1P011C011000pF1C02 0.1uF1C04 0.1u F1C061000pF1C05 0.1u F1C071000pF 1C0330pF1R05 2K1R0643K1R07 1K1R08 2K1L01 3.3u H1L022.2uH1Q019011VC017-30p F1L031m1Q02901 1P021R04 1K1R0310K1R02 5.1K1TP011TP021R012K1K011W01 50K+12V11LED01 LED1GN D3、双调谐回路谐振放大器原理双调谐回路是指有两个调谐回路：一个靠近“信源”端（如晶体管输出端），称为初级；另一个靠近“负载”端（如下级输入端），称为次级。
谐振放大回路实验报告
谐振放大回路实验报告实验目的掌握谐振放大回路的基本原理，并通过实验验证其性能。
实验器材- 信号发生器- 功率放大器- 电容、电感和电阻器- 示波器- 直流电源实验原理谐振放大回路是指在特定频率下，电路的电压或电流会被倍增放大的放大器。
它主要由电容、电感和电阻器组成。
当谐振频率控制在谐振回路的共振频率上时，电路的增益会达到最大值。
在实验中，我们可以通过对电容或电感的改变来调整回路的谐振频率。
实验步骤1. 连接电路：根据实验理论，连接电容、电感和电阻器组成谐振放大回路。
电源连接到放大器的正负极，信号发生器连接到放大器的输入端，示波器连接到放大器的输出端。
2. 调节信号发生器：设置信号发生器的频率为预期的谐振频率，设置输出电压的幅度。
3. 调整电容或电感：通过改变电容或电感的数值，调整谐振频率并观察输出信号的变化。
4. 调整放大器增益：调整功率放大器的增益，使输出信号达到最大。
5. 观察输出信号：使用示波器观察放大器的输出信号，记录幅度和相位。
6. 绘制增益-频率曲线：固定电容或电感的数值，改变输入信号的频率，并记录放大器的输出幅度。
通过绘制增益-频率曲线，可以确定谐振频率和增益。
7. 分析结果：根据实验结果，分析谐振放大回路的性能。
实验结果根据我们的实验结果，我们从频率特性曲线中可以清楚地看到，当频率接近谐振频率时，放大器的输出幅度急剧增大。
当频率偏离谐振频率时，放大器的输出幅度减小，损耗被放大器抵消。
结论与讨论谐振放大回路是一种可通过频率调整来实现放大的电路。
它广泛应用于无线通信、音频放大和振荡器等领域。
通过本次实验，我们成功验证了谐振放大器的性能，并研究了其频率特性曲线。
进一步研究可以探索谐振放大器的其他性能，如可靠性、噪声和功耗等。
实验总结本次实验我们学习了谐振放大回路的基本原理，并通过实验验证了其性能。
我们通过调整电容和电感来调整谐振频率，并观察了放大器的输出信号。
通过绘制增益-频率曲线，我们了解了谐振放大回路的增益特性。
双调谐回路放大器实验报告
双调谐回路放大器实验报告篇一：实验一调谐放大器实验报告实验一调谐放大器实验报告一、实验目的1.熟悉电子元器件和高频电路实验箱。
2.练习使用示波器、信号发生器和万用表。
3.熟悉谐振电路的幅频特性分析——通频带与选择性。
4.熟悉信号源内阻及负载对谐振电路的影响，从而了解频带扩展。
5.熟悉和了解放大器的动态范围及其测试方法。
二、实验仪器1.双踪示波器2.高频信号发生器3.万用表4.实验板G1三、实验内容及步骤单调谐回路谐振放大器1.实验电路见图1-1L1图1-1 单调谐回路谐振放大器原理图（1）按图1-1所示连接电路，使用接线要尽可能短（注意接线前先测量+12V电源电压，无误后，关断电源再接线，注意接地）（2）接线后仔细检查，确认无误后接通电源。
2.静态测量实验电路中选Re=1K，测量各静态工作点，并计算完成表1-1表1-1*Vb,Ve是三极管的基极和发射极对地电压。
3.动态研究（1）测量放大器的动态范围Vi ~ V o （在谐振点上）a.选R=10K ，Re=1K 。
把高频信号发生器接到电路输入端，电路输出端接示波器。
选择正常放大区的输入电压Vi，调节频率f使其为，调节Ct，使回路“谐振”，此时调节Vi由变到，逐点记录V o 电压，完成表1-2的第二行。
（Vi的各点测量值也可根据情况自己选定）b.当Re分别为500Ω，2KΩ 时，重复上述过程，完成表1-2的第三、四行。
在同一坐标纸上画出Ic 不同时的动态范围曲线V o—Vi,并进行比较与分析。
*Vi , V o可视为峰峰值（2）测量放大器的频率特性 a.当回路电阻R=10k时，选择正常放大区的输入电压Vi，将高频信号发生器的输出端接至电路的输入端，调节频率f，使其为，调节Ct使回路谐振，使输出电压幅度为最大，此时的回路谐振频率f0=为中心频率，然后保持输入电压Vi不变，改变频率f由中心频率向两边逐点偏离（在谐振频率附近注意测量V o变化快的点），测得在不同频率f时对应的输出电压V o，完成表1-3的第一行（频率偏离范围自定,可以参照3dB带宽来确定，即信号的幅值为信号最大幅值的倍的两个频率之差为放大器的3dB带宽）。
高频小信号放大器实验报告
实验１高频小信号放大器幅频特性曲线为:带宽：8.0*0.7=5.6Bw1=6.6-6.1=0.5MHz2、观察集电极负载对单调谐回路谐振放大器幅频特性的影响当放大器工作于放大状态下，运用上步点测法测出接通与不接通1R3的幅频特性曲线。
既令2K1置“on”，重复测量并与上步图表中数据作比较。
f/MHz 5.4 5.5 5.6 5.7 5.8 5.9 6.0 6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.0 7.1U/mV 1.7 1.9 2.0 2.4 2.6 3.2 3.6 4.0 5.2 5.6 5.6 5.2 4.4 3.8 3.2 2.6 2.4 2.0幅频特性曲线为：5.6*0.7=3.92；Bw2=6.65-6.1=0.55MHz3、双调谐回路谐振放大器幅频特性测量（保持输入幅度不变，改变输入信号的频率，测出与频率相对应的双调谐放大器的输出幅度，然后画出频率与幅度的关系曲线，该曲线即为双调谐回路放大器的幅频特性。
）2K2往上拨，接通2C6（80P），2K1置off。
高频信号源输出频率6.3MHZ（用频率计测量），幅度300mv，然后用铆孔线接入双调谐放大器的输入端（IN）。
2K03往下拨，使高频信号送入放大器输入端。
示波器CH1接2TP01，示波器CH2接放大器的输出（2TP02）端。
反复调整2C04、2C11使双调谐放大器输出为最大值，此时回路谐振于6.3MHZ。
按照下表改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度峰——峰值为300mv（示波器CH1监视），从示波器CH2上读出与频率相对应的双调谐放大器的幅度值，并把数据填入下表中。
f/MHz 4.8 5.0 5.2 5.4 5.7 5.8 5.9 6.0 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.0 7.1 U/mV 0.8 1.4 2.6 4.2 8.0 8.8 8.0 8.0 8.0 8.2 8.4 6.4 4.8 3.2 2.0 1.8 1.4 1.2 幅频特性曲线：8*0.7=5.6V；Bw3=6.55-5.5-1.05MHz4、放大器动态范围测量2K1置off,2K2置单调谐，接通2C6.高频信号源输出接双调谐放大器的输入端（IN），调整高频信号源频率为6.3MHz，幅度为100mV。
双调谐回路谐振放大器
双调谐回路谐振放大器摘要：以电容器和电感器组成的回路为负载，增益和负载阻抗随频率而变的放大电路。
这种回路通常被调谐到待放大信号的中心频率上。
由于调谐回路的并联谐振阻抗在谐振频率附近的数值很大，所以放大器可得到很大的电压增益；而在偏离谐振点较远的频率上，回路阻抗下降很快，使放大器增益迅速减小。
因而调谐放大器通常是一种增益高和频率选择性好的窄带放大器。
调谐放大器广泛应用于各类无线电发射机的高频放大级和接收机的高频与中频放大级。
在接收机中，主要用来对小信号进行电压放大；在发射机中主要用来放大射频功率。
调谐放大器的调谐回路可以是单调谐回路，也可以是由两个回路相耦合的双调谐回路。
可以通过互感与下一级耦合，也可以通过电容与下一级耦合。
一般说，采用双调谐回路的放大器，其频率响应在通频带内可以做得较为平坦，在频带边缘上有更陡峭的截止。
超外差接收机中的中频放大器常采用双回路的调谐放大器。
本文主要介绍的是双调谐回路谐振放大器，分析其主要技术指标。
有：静态工作点、电压增益、通频带、矩形系数，将其与单调谐回路谐振放大器进行比较，得到对同一输入信号而言，双调谐回路谐振放大器比单调谐回路谐振放大器的电压增益有所增大、通频带显著加宽、矩形系数明显改善，高频小信号放大器主要应用于接收机的高频放大器和中频放大器中，目的是对高频小信号进行线性放大，关键词：静态工作点、电压增益、通频带、矩形系数正文：一、任务要求1、 三极管输入、输出特性的测试，作为设置静态工作点的依据；2、 调整合适的静态工作点，测出各级静态工作点，并尝试将R1改为可变电阻，观察其波形的变化并描述相关失真情况； 3、 进行双调谐回路谐振放大器的特性分析：电压增益（放大倍数）、通频带分析；4、 双调谐回路谐振放大器的RF （射频电流）特性如何？并与单调谐回路放大器相比较；5、 测量谐振频率0f ,并将电源频率改变为00f f f f <>、时，并观察其输出波形的变化，其输出特性；6、 通过测量通频带及与给定相对输入损耗的通频带比值，是确定其矩形系数，并与单调谐回路相比较；7、 测量双调谐回路放大器的幅频特性，并将其与特性曲线与单调谐回路放大器作比较，试分析其原因；8、 输入同一信号，观察单调谐回路放大器与双调谐回路谐振放大器的输出波形，结合上述测量值，对其进行总体比较，试总结出其相关结论二、设计电路原理分析：双调谐回路放大器原理图VCC双调谐回路放大器具有较好的选择性、较宽的通频带，并能较好地解决增益与通频带之间的矛盾，因而它被广泛地用于高增益、宽频带、选择性要求高的场合。
双调谐回路谐振放大器课件
电阻器和电容器
用于调节放大器的增益和带宽 。
性能指标与特点
增益
双调谐回路谐振放大器 的增益较高，可以达到
60dB以上。
通频带
双调谐回路谐振放大器 的通频带较窄，通常只 有几十千赫兹至几百千
赫兹。
选择性
双调谐回路谐振放大器 的选择性较好，可以有 效地抑制不需要的信号
双调谐回路谐振放 大器课件
目 录
• 双调谐回路谐振放大器概述 • 双调谐回路谐振放大器的工作原理 • 双调谐回路谐振放大器的应用 • 双调谐回路谐振放大器的调试与维护 • 双调谐回路谐振放大器的比较与选择
01
双调谐回路谐振放大 器概述
定义与工作原理
定义
双调谐回路谐振放大器是一种电子设 备，用于放大信号。它具有两个调谐 回路，可以同时对信号的两个不同频 率进行放大。
未来发展趋势与展望
集成化与小型化
随着集成电路技术的发展，双调 谐回路谐振放大器将进一步实现 集成化和小型化，提高性能和降 低成本。
智能化与自动化
未来双调谐回路谐振放大器将更 加智能化和自动化，能够自适应 地处理各种信号和自动调节参数 ，提高应用灵活性。
THANKS
感谢观看
在雷达系统中的应用
目标检测
双调谐回路谐振放大器能够放大 回传的雷达信号，提高雷达对目
标的检测能力。
距离测量
通过测量发射信号与回传信号的 时间差，双调谐回路谐振放大器
可用于雷达系统的距离测量。
速度测量
通过分析回传信号的多普勒频移 ，双调谐回路谐振放大器可用于
雷达系统的速度测量。
在电子对抗系统中的应用
调试方法与步骤
调试前准备
高频小信号单调谐与双调谐放大器实验报告
高频小信号单调谐与双调谐放大器
实验报告
14044012 孙胤邦
14级电子一班
一、实验表格及图像
单调谐放大器的电压幅值
如图所示（纵坐标为幅值mV，横坐标为频率MHZ）单调谐的峰值为8.08mV，下降到0.707倍时的值为5.71mv。
双调谐回路谐振放大器的电压幅值
如图所示（纵坐标为幅值mV，横坐标为频率MHZ）双调谐的峰值为7.40mV 和7.40mv,下降到0.707倍时的值为5.23mV和5.23mV。
这样看来，单调谐放大器优点是电路简单，缺点是通频带窄、选择性差、增益低。
双调谐放大器具有良好的选择性、较宽的通频带。
而且由图可以看出双调谐的选择性明显优于单调谐放大器。
三、（纵坐标为输出电压V，横坐标为输入电压mV）。
当放大器的输入电压增加到一定的程度之后，输出的波形会失真，和输入波形不再一模一样。
二、实验结论及感想
这是这一学期的第一次高频实验，通过低频放大的和高频所学内容，使我更真切地了解了高频小信号调谐放大器的工作原理，尤其是单级单调谐放大器和双级单调谐放大电路的原理，更是巩固了通电理论课上学到的谐振放大器电压增益、通频带、选择性的相关知识和计算方法，并在实验中测试了各组数据，验证了理论知识。
当然了，通过在实验室调试各种高频仪器，我基本上学会了使用高频中的扫频仪、示波器、万用表、直流稳压电源和信号源，以及消除自激的方法。
总体说来，本次实验是一次很好的尝试，让我对高频电路有了进一步了解，激发了学习通信电子电路的兴趣。
