挖掘机空调系统培训教材
挖掘机电气系统培训教材
成的。只要在线圈两端加上一定的电压，线圈中就会流过一定
的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用上
克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触
到负载 “87”
仪表及控 制线的接 入点
电源 “30”
点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随 之消失，衔铁就会在弹簧的作用力下返回原来的位置，使动触点 与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到 了在电路中的导通、切断的目的。对于继电器的“常开、常闭” 触点，可以这样来区分：继电器线圈未通电时处于断开状态的静 触点，称为“常开触点”；处于接通状态的静触点称为“常闭触 点”。 ◆C、如图所示，当控制电路中的开关K闭合时，电磁铁便具有磁 性，将衔铁吸下，使继电器触点接触，与触点相连接的电源电路 便接通；当控制开关K断开时，电磁铁的磁性被撤消，继电器触 点弹开，电源电路亦随之断开。
• 仪表是为驾驶员提供机器运行或作业过程中重要信息 的装置，也是维修人员发现问题排出故障的重要工具。
• 仪表通过采集传感器等用电器送入的信号，然后转换 成图形、符号或驱动其他指针仪表显示机器水温、燃 油、机油压力等，让驾驶员随时掌握机器的工作装况， 并能及时发现故障并有效排出，保证安全等。且能通 过微动按键控制继电器，最后控制机器上的灯、电磁 阀等控制装置。
路 （ 如 继 电 器 、
蜂
鸣
器
）
3.1 电源部分
返回
挖掘机电气系统电源一般采用直流24V或12V电压供电、 负极搭铁方式；采用1节12V或2节蓄电池串联作发动机启动电 源，由带内置硅整流和电压调节装置的交流发电机充电，以维 持蓄电池电量和稳定系统电压；蓄电池输出端装设电源继电器， 由钥匙开关控制，以增加电源系统的安全性。
挖机空调培训资料
解决方法
更换风扇叶片，修复或更 换压缩机，清洗制冷剂管 道。
案例四：空调系统漏水问题
故障现象
空调系统工作过程中出现 漏水现象。
故障原因
检查发现排水管道堵塞或 破裂，蒸发器表面结霜或 冻裂。
解决方法
清洗排水管道并修复破裂 处，清洗蒸发器表面并更 换损坏部件。
案例五：空调系统电路故障
故障现象
空调系统无法正常启动或工作 。
故障现象
空调系统无法制冷，温度居高 不下。
故障原因
检查发现制冷剂不足或无制冷剂 ，压缩机损坏或失效，冷凝器堵 塞或散热不良，温度传感器故障 。
解决方法
添加制冷剂，修复或更换压缩机， 清洗冷凝器并确保散热良好，更换 温度传感器。
案例二：空调系统制冷效果不佳
故障现象
空调系统制冷效果不佳，制冷 温度下降缓慢。
分为单一制冷空调和冷暖两用空调。 单一制冷空调只能实现制冷功能，而 冷暖两用空调则可以同时实现制冷和 制热功能。
分为车用空调和工程用空调。车用空 调主要用于各种车辆的驾驶室，而工 程用空调主要用于各种工程现场的作 业区域。
比较
挖机空调与家用空调在工作原理和组 成上基本相同，但在使用场合和功能 上存在较大差异。挖机空调主要用于 工程现场作业区域，需要适应各种恶 劣的环境条件，如高温、低温、灰尘 等。同时，挖机空调还需要具备更高 的性能和稳定性，以满足长时间高强 度的工作需求。
02
挖机空调常见问题及解决方案
空调系统常见故障及排除方法
01
制冷效果差
可能是由于制冷剂不足、冷凝器脏污、空调压缩机故障等原因导致。
此时，需要检查制冷剂压力、冷凝器散热效果和空调压缩机的工作状
态，及时添加制冷剂或更换故障部件。
G948-挖掘机维修培训资料-空调故障诊断
·蒸发器传感器的接头脱落或接 触不良 ·蒸发器传感器同时断线或短路
请参照显示器模式的项目
空气混合调节器在最大 的位置
No Yes
M/A的动作中途停止时解除 卡滞原因后测试动作力是否
在1.5Kgf以下？
内气传感器部位冷气滞留
点检修正或更换部件
检查修正压缩机离 合器的ON/OFF以
及电源电路

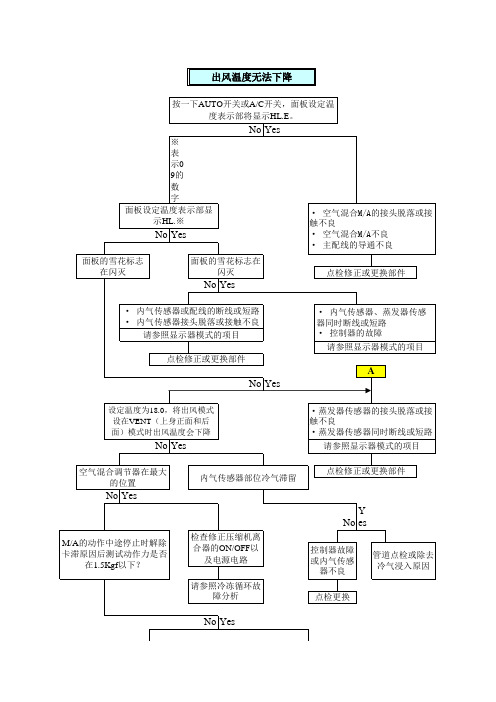

出风温度无法下降
按一下AUTO开关或A/C开关，面板设定温 度表示部将显示HL.E。
No Yes
※ 表 示09的 数 字
面板设定温度表示部显 示HL.※
No Yes
· 空气混合M/A的接头脱落或接 触不良 · 空气混合M/A不良 · 主配线的导通不良
面板的雪花标志 在闪灭
面板的雪花标志在 闪灭
No Yes
点检修正或更换部件
· 内气传感器或配线的断线或短路 · 内气传感器接头脱落或接触不良
请参照显示器模式的项目
点检修正或更换部件
No Yes
· 内气传感器、蒸发器传感 器同时断线或短路 · 控制器的故障
请参照显示器模式的项目
A
设定温度为18.0，将出风模式 设在VENT（上身正面和后 面）模式时出风温度会下降
请参照冷冻循环故 障分析
Y No es
控制器故障 或内气传感器不良管道点检或除去 冷气浸入原因
点检更换
No Yes
· 检查修正或更换M/A操作杆连杆 · 将操作杆部位洗净后涂抹润滑油
M/A故障或者是控制器 故障
更换
空调系统运行调节与管理节能技术培训课件ppt
酒店空调系统节能案例
总结词
酒店作为服务行业，其空调系统节能对 于提升客户体验和降低运营成本至关重 要。
VS
详细描述
酒店空调系统节能案例主要涉及采用低能 耗设备、实施能源审计、加强维护保养等 措施。通过优化系统运行和控制方式，提 高能源利用效率，降低能耗。
商场空调系统节能案例
总结词
商成本。
空调系统运行调节与管理节能技术 培训课件
汇报人：可编辑 2023-12-27
• 空调系统概述 • 空调系统运行调节技术 • 空调系统管理节能技术
• 空调系统节能案例分析 • 空调系统发展趋势与展望
01
空调系统概述
空调系统的基本组成
01
02
03
04
制冷系统
包括压缩机、冷凝器、膨胀阀 和蒸发器等部件，用于制冷和
03
空调系统管理节能技术
能耗监测与评估
监测空调系统能耗
通过安装能耗监测设备，实时监 测空调系统的能耗情况，为后续 的能耗评估提供数据基础。
分析能耗数据
对监测到的能耗数据进行深入分 析，找出能耗高的原因，为节能 措施的制定提供依据。
节能运行管理
合理设定温度
根据室内外温度和人员舒适度需求， 合理设定空调的运行温度，避免过高 或过低的温度设置。
详细描述
通过调整送风口的位置、大小和方向，以及回风口的开启程度，可以优化室内气 流分布，避免出现温度不均、冷热对流等问题。同时，对于高大空间等特殊场所 ，需要进行特殊的气流组织设计。
自动控制调节
总结词
利用自动控制系统对空调系统进行智能调节，可实现节能降耗和高效运行。
详细描述
通过安装传感器、控制器等设备，实时监测室内外温湿度、空气质量等参数，自动调整空调系统的运 行状态，以达到最佳的舒适度和能耗效果。同时，自动控制系统还可以实现远程监控和管理，提高管 理效率。
挖机空调培训资料
02
03
更换滤芯
定期更换空调滤芯，以防 止灰尘和杂物进入系统内 部。
更换制冷剂
当制冷剂不足或泄漏时， 需要更换制冷剂，确保空 调正常工作。
维修压缩机
当压缩机出现故障时，需 要及时维修或更换，以确 保空调系统的正常运行。
挖机空调的保养建议与注意事项
保持清洁
定期清洁空调系统内部和 外部的灰尘和杂物，保持 系统干净整洁。
空调的作用
空调的主要作用是调节室内空气的温度和湿度，创造舒适的生活和工作环境， 同时还有除尘、除味等作用。
空调的组成与工作原理
空调的组成
空调主要由制冷系统、空气循环系统、控制系统等组成。其中，制冷系统是空调的核心部分，包括压缩机、冷凝 器、蒸发器等部件；空气循环系统包括风机、进风口、出风口等；控制系统则包括温度控制器、湿度控制器等。
压缩机
是空调制冷循环的动力源，由电动机和压 缩机构成。
冷凝器
用于将高温高压的气态制冷剂冷凝为液态 。
膨胀阀
控制制冷剂的流量，使制冷剂在低压下蒸 发。
蒸发器
用于吸收车内空气的热量，使车内温度降 低。
挖机空调的工作原理
压缩过程
在发动机的驱动下，压缩机将制冷剂从低压 区吸入，经过压缩后送至高压区。
膨胀过程
挖机空调培训资料
汇报人： 日期:
目录
• 空调基本原理 • 挖机空调的构造与工作原理 • 挖机空调的使用与维护 • 挖机空调的检修与保养 • 空调相关安全知识 • 实际操作与模拟演练
01
空调基本原理
空调的定义与作用
空调的定义
空调是一种能够调节空气温度、湿度、清洁度等参数的设备，广泛应用于家庭 、办公室、工厂等场所。
海尔工程车车空调基础技能培训
工程车车空调基础技能培训一. 汽车空调基本知识介绍1. 汽车空调工作过程汽车空调制冷系统中的制冷剂, 从车厢内吸收热量, 然后把温暖的制冷剂通过空调压缩机的压缩效应进入冷凝器, 制冷剂的热量被排放到车外空气中。
然后制冷剂流回车内蒸发器, 吸收热量, 保持车厢一定的温度和湿度范围, 使乘客感到舒适。
制冷剂是在一个封闭的空调制冷系统内循环的。
下图是一个典型的汽车空调制冷系统循环图。
从下图中可以看出一轿车空调系统制冷剂的相变过程, 以及制冷剂与空气进行热交换的温差效应。
2. 工程车空调系统组成 1）制冷基本部件汽车空调系统必须有以下四种基本部件, 缺一不可。
a ）压缩机——将低温低压的制冷剂气体压缩成高温高压的制冷剂气体, 并保持整个制冷系统内部制冷剂的正常流动方向。
b ）冷凝器——将高温高压的制冷剂气体冷却成制冷剂液体c ）蒸发器——将低温低压的制冷剂两相混合工质加热成低温低压的制冷剂气体d ）膨胀阀——将高温高压的制冷剂液体通过小孔节流效应, 变成低温低压的制冷剂两车外 冷 却 风相混合工质。
一般汽车空调器中, 膨胀阀与蒸发器布置在一起2）空调管路 管路分类上述四种基本部件必须通过空调管路连接在一起。
按布置位置, 空调管路分以下三种类型。
● 高压管路——用于连接压缩机和冷凝器, 承受制冷剂（气体）压力最高 ● 液体管路——用于连接冷凝器和膨胀阀, 液体承受制冷剂压力较高 ● 回气管路——连接蒸发器和压缩机, 承受制冷剂压力（气体）最低b ）O 型密封圈用在R134a 空调系统上管路接头处的O 型圈的材料是丁腈橡胶（HNBR ）, 并且通过颜色加以区分。
O 型圈可以用矿物油进行润滑。
空调系统的所有管路、组件都事先涂有润滑油, O 型圈是作为备件提供的。
生产商不同, 可能采用不同颜色和尺寸的O 型圈。
c ）空调胶管由于分子比较小, 软管能承受R134a 的高压, 现在的软管有一层尼龙材料混合成的内衬, 其可以减少因橡胶软管多孔而造成的制冷剂泄漏。
斗山挖掘机空调系统
内外风开关
风量选择开关
冷暖风选择开关
3 1 2 3 4
基础知识
Title
电气部分
Add your text
制热系统 制冷系统
电气部分
1 2
电气控制 工作条件 故障分析 故障案例
3
4
压缩机继电器
0.85LR 30 0.5LR 86
87a 87 85 0.85BW 0.5RB
高低压开关
0.85LW
位置：蒸发器旁
作用：鼓风机吹来的空气流经
暖风水箱并将热量带进 驾驶室。
风速电阻
名称：风速电阻 位置：空调单元鼓风机下 作用： 控制从鼓风机中流出的
电流，调整鼓风机的 转速
阻值：
中速电阻0.54Ω 低速电阻1.7Ω
风速继电器
名称：风速继电器 位置：鼓风机上方
高速 中速
作用：连接空调控制盘和鼓风
机间的线路。 高速继电器与中速继 电器不可互换；中速、 低速继电器相同可互换
冷热风混合马达
名称：冷热风混合马达 位置：空调单元中间 作用：控制风的温度。 规格：12V直流电机
最大工作电流0.1A 阀门最大行程80° 电位计电阻：3KΩ 电位计输入电压：5V; 电位计输出电压：4.5- 0.5V， 电位计输出4.5V：最大冷风 电位计输出0.5V：最大热风
脚除霜马达
名称：脚除霜马达 位置：驾驶室内右控制台下方 作用：调整出风口位置为吹脚或
13 22 1
LO MID HI COOL
WARM
OFF
A/C
0V 12V 5V 0.5-4.5V
M
8
5
3
4
16
2
15
14 0.5LgW
挖掘机空调系统培训教材
精选ppt
-7-
空调系统的组成
吸入蒸发器内的低压 低温气态制冷剂，经压缩 形成高温高压的气态制冷 剂。
2、斜板式压缩机的特点：
A、驱动扭矩变化小；
B、转动部分动平衡优良；
C、振动小，噪音低；
D、发动机装配性能优良。
精选ppt
-9-
电磁离合器
？
电磁离合器是控制压缩机的；在发动机运转时，压缩机不 一定工作，只有在空调制冷时，电磁离合器才控制压缩机工作。
膨胀阀
形成低温雾状制冷剂
精选ppt
-6-
制冷原理曲线
制冷剂的状态主要由温 度和压力两个因素决定。
当制冷剂压力一定时， 只需改变制冷剂的温度就可 实现制冷剂的气液转换；
当制冷剂温度一定时， 只需改变制冷剂的压力就可 实现制冷剂的气液转换；
在利用制冷剂的特性时， 要考虑相关部件的设计、制 造及生产等因素的制约。
因汽化的制冷剂在高 压下冷却容易液化，一般 使用压缩机和冷凝器来实 现冷却剂的液化。
PC200-6、PC220-6挖掘机空调采用的制冷剂为 R-134a 氟利昂；市场上很容易买到。
精选ppt
-5-
制冷循环图
压缩机
形成高温高压气体 约70℃,15kg/cm2
蒸发器
吸取热量蒸发、 汽化。吸热
冷凝器
使高温高压气体液化 约50℃, 15kg/cm2 放热
精选ppt
-2-
挖掘机空调简介
1、挖掘机安装空调的作用： 在驾驶室内，给操作手
创造一个舒适的操作环境。 2、挖掘机空调的功能：
A、夏天空调制冷，冷 藏箱可冷藏饮料等食品；
B、冬天空调制热，加 热箱可加热食品。
精选ppt
工程机械空调知识培训讲义
工程机械空调知识培训讲义一、空调系统基础知识1. 空调系统的作用工程机械空调系统能够调节车厢内的温度和湿度，提供舒适的工作环境，保障操作人员的工作效率和健康。
2. 空调系统的组成空调系统主要由压缩机、冷凝器、蒸发器和膨胀阀四部分组成，通过循环往复压缩、冷却、膨胀、蒸发等过程，达到调节车厢内温度的效果。
3. 空调系统的工作原理空调系统利用制冷循环原理，通过蒸发器吸收车厢内的热量，然后通过压缩机将吸收的热气体变成高温高压气体，在冷凝器释放热量，使空气冷却，然后再经过膨胀阀进入蒸发器进行循环。
二、空调系统组件及功能1. 压缩机压缩机是空调系统的核心部件，其主要功能是将低温低压的蒸汽吸入，通过机械方式压缩成高温高压的蒸汽，提供制冷循环的动力。
2. 冷凝器冷凝器主要用于冷凝和凝结高温高压的气体，释放热量并将气体冷却成液体。
冷凝器通常设在机械空调系统的外部，通过散热片、风扇等方式散热。
3. 蒸发器蒸发器是制冷系统中的重要组件，其主要功能是将吸收的热能释放到外界环境中，并起到凉却汽化工质的作用。
4. 膨胀阀膨胀阀是控制制冷剂流速和流量的装置，通过控制蒸发器内的压力和液态制冷剂的流量，从而控制制冷系统的制冷量。
5. 制冷剂制冷剂是空调系统中的工质介质，其主要功能是在蒸发器中蒸发吸收热量，然后在压缩机中被压缩成高温高压气体，从而进行循环制冷。
三、维护及保养1. 定期清洗空调滤网空调滤网在使用过程中会堵塞大量的灰尘和杂质，影响空调系统的散热效果，因此需要定期清洗。
2. 注意防尘在操作工程机械时，应该注意保持空调系统的清洁，避免各种杂质的进入，影响空调系统的散热效果。
3. 定期检查制冷剂量制冷剂的量对空调系统的正常运行起着至关重要的作用，因此需要定期检查制冷剂的量，并根据需要进行添加或更换。
4. 定期检查空调系统的压力空调系统的压力对系统的有效运行起着至关重要的作用，因此需要定期检查冷凝器和蒸发器的压力情况，保证系统的运行正常。
空调系统操作规程培训(3篇)
第1篇一、培训目的为提高员工对空调系统的操作技能，确保空调系统安全、稳定、高效运行，特制定本培训。
二、培训对象所有负责空调系统操作、维护保养的员工。
三、培训内容1. 空调系统基本知识（1）空调系统的组成：包括冷凝器、蒸发器、压缩机、节流装置、风道、风机等。
（2）空调系统的分类：按制冷剂分为氟利昂空调系统和环保型空调系统；按用途分为家用空调、商用空调、中央空调等。
2. 空调系统操作规程（1）开机前准备1）检查空调系统各部件是否完好，包括压缩机、冷凝器、蒸发器、风机等。
2）检查电源线路是否正常，确保无短路、漏电现象。
3）检查制冷剂泄漏情况，确保系统密封良好。
（2）开机操作1）打开电源开关，启动压缩机。
2）根据需求调节风量，开启风机。
3）观察空调系统运行状态，确保压缩机、风机等设备正常工作。
（3）停机操作1）关闭风机，调节风量至最小。
2）关闭压缩机。
3）关闭电源开关。
（4）异常情况处理1）空调系统运行中若出现异常声音、振动，应立即停机检查。
2）检查制冷剂压力，若压力过高或过低，应及时调整。
3）检查电源线路，确保无短路、漏电现象。
4）检查压缩机、风机等设备，确保无故障。
3. 空调系统维护保养（1）定期检查空调系统各部件，确保设备完好。
（2）定期清洗冷凝器、蒸发器，清除污垢。
（3）定期检查制冷剂泄漏情况，确保系统密封良好。
（4）定期检查电源线路，确保无短路、漏电现象。
四、培训要求1. 培训过程中，员工应认真听讲，做好笔记。
2. 培训结束后，进行实际操作考核，确保员工掌握空调系统操作技能。
3. 培训合格后，员工方可独立操作空调系统。
五、培训时间根据实际情况安排，一般为1-2天。
六、培训考核1. 考核形式：理论考试、实际操作考核。
2. 考核合格标准：理论考试80分以上，实际操作考核合格。
3. 考核不合格者，需重新参加培训。
通过本次空调系统操作规程培训，旨在提高员工对空调系统的操作技能，确保空调系统安全、稳定、高效运行，为用户提供舒适的空调环境。
