聚合物砂浆(抹面)拉拔实验基础操作指南

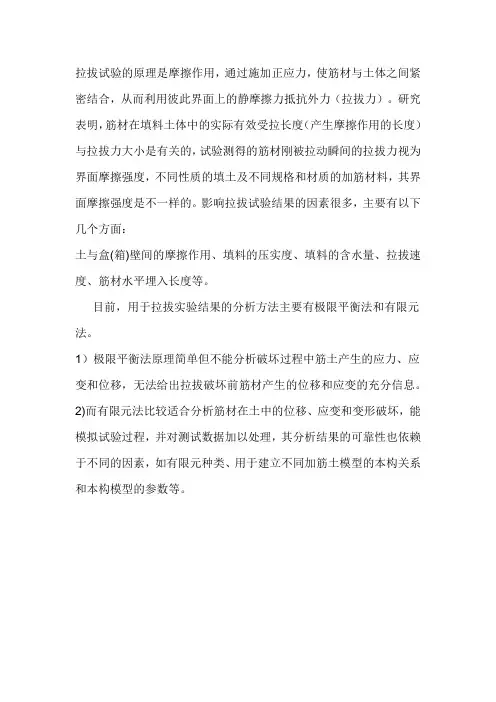

拉拔实验操作说明
拉拔试验的原理是摩擦作用，通过施加正应力，使筋材与土体之间紧密结合，从而利用彼此界面上的静摩擦力抵抗外力（拉拔力）。
研究表明，筋材在填料土体中的实际有效受拉长度（产生摩擦作用的长度）与拉拔力大小是有关的，试验测得的筋材刚被拉动瞬间的拉拔力视为界面摩擦强度，不同性质的填土及不同规格和材质的加筋材料，其界面摩擦强度是不一样的。
影响拉拔试验结果的因素很多，主要有以下几个方面：
土与盒(箱)壁间的摩擦作用、填料的压实度、填料的含水量、拉拔速度、筋材水平埋入长度等。
目前，用于拉拔实验结果的分析方法主要有极限平衡法和有限元法。
1）极限平衡法原理简单但不能分析破坏过程中筋土产生的应力、应变和位移，无法给出拉拔破坏前筋材产生的位移和应变的充分信息。
2)而有限元法比较适合分析筋材在土中的位移、应变和变形破坏，能模拟试验过程，并对测试数据加以处理，其分析结果的可靠性也依赖于不同的因素，如有限元种类、用于建立不同加筋土模型的本构关系和本构模型的参数等。

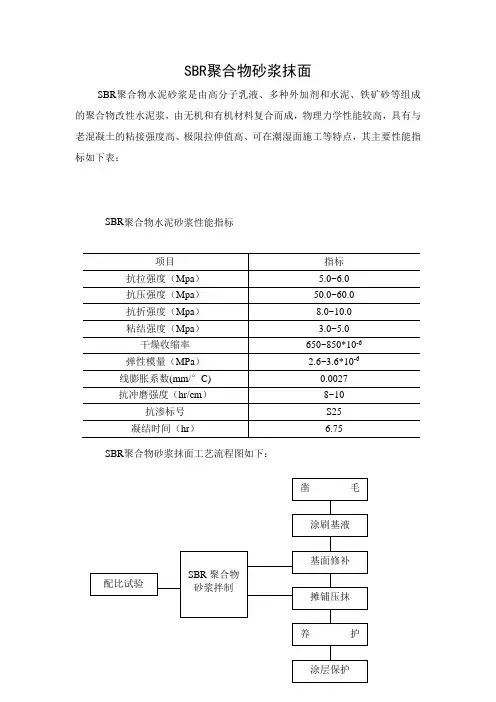

SBR聚合物砂浆抹面
SBR聚合物砂浆抹面
SBR聚合物水泥砂浆是由高分子乳液、多种外加剂和水泥、铁矿砂等组成的聚合物改性水泥浆，由无机和有机材料复合而成，物理力学性能较高，具有与老混凝土的粘接强度高、极限拉伸值高、可在潮湿面施工等特点，其主要性能指标如下表：
SBR聚合物水泥砂浆性能指标
SBR聚合物砂浆抹面工艺流程图如下：
5.4.1凿毛
凿毛采取人工用钢钎凿毛的方法，将原砼面层全部凿毛1cm，然后用钢丝刷或电动钢丝轮清除表面杂质及松动的基体，用高压水冲洗干净，使其形成无油污、鲜苔、浮尘、污垢和明显水垢的新鲜砼面。
5.4.2涂刷基液
基面冲洗干净后，采用聚合物乳液作为界面处理剂打底，保持基面潮湿状态待下一步工序。
5.4.3基面修补
用配置好的砂浆填平有麻面和冲坑的地方，抹平整个需处理的基面，养护至下一道工序。
5.4.4摊铺压抹
SBR聚合物砂浆抹面按原洞身分缝分块施工，伸缩缝嵌缝材料应牢固嵌在缝内，外缘与侧墙平齐。
SBR聚合物砂浆在生产厂家的指导进行拌制，拌制前作配合比试验。
拌制好的SBR砂浆应在30~45分钟内用完，操作速度要快，如遇气泡要挑破压紧，保证表面密实。
为保证砂浆质量，要求施工温度在5°C以上。
5.4.5养护、涂层保护
SBR聚合物砂浆终凝后，保护潮湿养护5~7天，待聚合物砂浆干透后，用高分子涂层（可多道）涂至一定的厚度（1.2~2mm）。

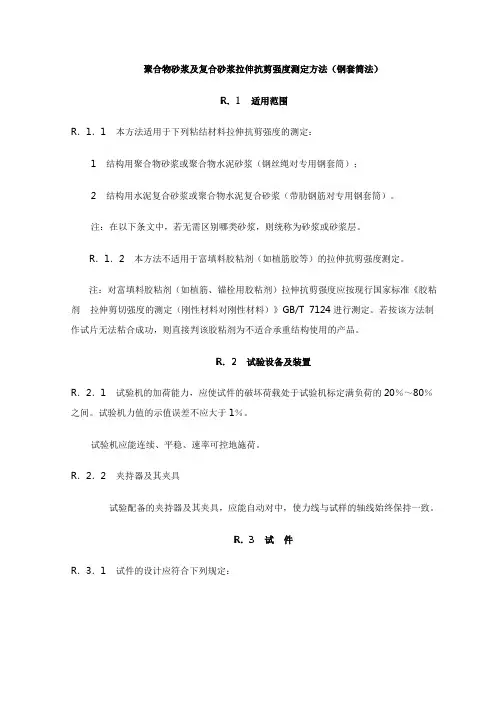

聚合物砂浆及复合砂浆拉伸抗剪强度测定方法
聚合物砂浆及复合砂浆拉伸抗剪强度测定方法（钢套筒法）R．1 适用范围R．1．1 本方法适用于下列粘结材料拉伸抗剪强度的测定：1 结构用聚合物砂浆或聚合物水泥砂浆（钢丝绳对专用钢套筒）；2 结构用水泥复合砂浆或聚合物水泥复合砂浆（带肋钢筋对专用钢套筒）。
注：在以下条文中，若无需区别哪类砂浆，则统称为砂浆或砂浆层。
R．1．2 本方法不适用于富填料胶粘剂（如植筋胶等）的拉伸抗剪强度测定。
注：对富填料胶粘剂（如植筋、锚栓用胶粘剂）拉伸抗剪强度应按现行国家标准《胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料）》GB/T 7124进行测定。
若按该方法制作试片无法粘合成功，则直接判该胶粘剂为不适合承重结构使用的产品。
R．2 试验设备及装置R．2．1 试验机的加荷能力，应使试件的破坏荷载处于试验机标定满负荷的20％～80％之间。
试验机力值的示值误差不应大于1％。
试验机应能连续、平稳、速率可控地施荷。
R．2．2 夹持器及其夹具试验配备的夹持器及其夹具，应能自动对中，使力线与试样的轴线始终保持一致。
R．3 试件R．3．1 试件的设计应符合下列规定：1 当用于钢丝绳粘结时，应由受检砂浆、直径为5mm的钢丝绳与钢套筒相互粘结而成（图R．3．1）。
试件剪切面长度为36mm±0．2mm，即钢丝绳埋深为7．2d r（d r为绳径）。
2 当用于钢筋粘结时，应由受检砂浆、直径为8mm的带肋钢筋与钢套筒相互粘结而成（图R．3．1）。
试件剪切面长度亦为36mm，即钢筋埋深为4．5d（d为钢筋直径）。
注：若缺乏Φ8mm带肋钢筋，可采用光圆钢筋以牙板套成螺杆替代。
套螺纹的牙板，其牙距和牙深分别为1．25mm和0．62mm。
图R．3．1 标准试件的形式与尺寸（mm）1—M24标准件；2—退刀槽D＝26；3—M24标准螺纹；4—梯形螺纹（螺距4，深度0．4）；5—钢丝绳或带肋钢筋（l＝150）；6—注胶；7—胶缝；8—底座R．3．2 受检砂浆应按规定的取样规则从一定批量的产品（或检验批）中抽取。
聚合物砂浆(胶粘剂)拉拔实验基础操作指南
聚合物砂浆（粘结砂浆）拉拔试验基础操作指南为了生产企业在产品自检工作中，能够顺利在掌握试验技能和方法，依据JG149-2003建筑工业行业标准，JC/T992-2006建材行业标准，根据以往检验员培训的实际情况，特编制拉拔试验基础操作指南如下，以便检测人员掌握基础操作方法，完成企业实验室的拉拔试验过程。
一、状态调节试验前试样应在温度（23±2）℃，相对湿度（50±10）%条件下进行状态调节。
二、性能指标三、试验设备筛网、小型搅拌机、干燥箱、电子台秤、拉力机（拉拔仪）、膨胀聚苯板裁样机、水泥砂浆基块用试块模具、拉拔试验用夹具。
四、材料、辅助工具1、腻子刀、(40×40×3)mm成型框模具。
2、表观密度≥20kg/m³的聚苯板切割成70mm×70mm×20mm的模块。
3、刃宽≥50mm的腻子刀或小抹灰刀一个。
4、(70×70×20)mm水泥砂浆基块6个为一组。
5、粘结胶：高性能环氧树脂胶或哥俩好胶粘剂，固化时间不大于24h。
五、操作规程1、从成品干粉砂浆中抽取粘结砂浆2kg。
2、加适量水（或者厂家提供比例）搅拌均匀，搅拌成施工所用的粘结砂浆。
3、将成型框模具(40×40×3)mm放置在70×70×20)mm水泥砂浆基块上或表观密度≥20kg/m3膨胀聚苯板苯板上，用腻子刀尖将粘结砂浆压实、填平、收光表面无孔洞起泡。
将成型框模具撤去，在标准环境下养护不少于7天。
4、原强度：与膨胀聚苯板粘结、与砂浆块粘结各6块为一组。
按照规定的养护条件进行养护，在养护第6天时，用高性能环氧树脂胶（哥俩好），把抗拉用钢质拉拔头分别粘结在粘结砂浆上继续养护1天进行拉伸试验；5、耐水：在标准环境条件下养护7天，再浸水7天，在浸水第7天时，用高性能环氧树脂胶（哥俩好），把抗拉用钢质拉拔头分别粘结在粘结砂浆上，固化后进行拉伸试验；6、可操作时间：在试验环境中按标准规定的时间放置，与膨胀聚苯板粘结、与砂浆块粘结各6块为一组。
聚合物砂浆(抹面)拉拔实验基础操作指南
聚合物砂浆(抹面)拉拔实验基础操作指南-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN聚合物砂浆（抹面胶浆）拉拔试验基础操作指南为了生产企业在产品自检工作中，能够顺利的掌握试验技能和方法，依据JG149-2003中华人民共和国建筑工业行业标准，JC/T993-2006中华人民共和国建材行业标准，根据以往检验员培训的实际情况，特编制抹面胶浆试验基础操作指南如下，以便试验人员掌握基础操作方法，完成企业试验室的抹面胶浆的试验过程。
一、状态调节试验前试样应在温度（23±2）℃，相对湿度（50±10）%条件下进行状态调节。
二、性能指标三、试验设备筛网、小型搅拌机、干燥箱、电子台秤、拉力机（拉拔仪）、膨胀聚苯板裁样机、水泥砂浆基块用试块模具、拉拔试验用夹具。
四、材料、辅助工具1、40mm×40mm×3mm成型框模具；2、刀刃宽≥50mm的腻子刀或小抹刀1个；3、表观密度≥20kg/m³的聚苯板切割成70mm×70mm×20mm的模块4、粘结胶：环氧树脂胶或哥俩好胶粘剂。
五、操作规程1、从成品干粉砂浆中抽取抹面砂浆2kg；2、根据配比加适量的水搅拌成施工用的抹面胶浆；3、将成型框模具放在聚苯板上，用腻子刀将抹面胶浆压实、填平；撤去模具，并在标准环境下养护不少于7天。
在养护第6天时，用环氧树脂胶（或哥俩好胶粘剂），把抗拉用钢质拉拔头分别粘结在40mm×40mm×10mm的抹面胶浆上继续养护1天进行拉伸试验；4、将拉拔仪连结到抗拉用钢质拉拔头上，用手匀速摇动手柄，拉拔分离时读取拉伸粘结强度数据，同时查看是否破坏在聚苯板上，并作好记录；5、做抹面胶浆的耐水试验，按上述步骤成型，先在标准坏境下养护7天，再浸水7天，然后粘结抗拉用钢质拉拔头进行拉伸粘结强度的测定。
6、可操作时间：在试验环境中按标准规定的时间放置，然后按原强度测试的规定进行测试。
聚合物砂浆使用方法
聚合物砂浆使用方法引言聚合物砂浆是一种常见的建筑材料，它具有优良的粘结性能和耐久性，因此被广泛应用于建筑和修复工程中。
本文将介绍聚合物砂浆的使用方法，包括准备工作、施工步骤和注意事项。
准备工作在使用聚合物砂浆之前，需要做一些准备工作，以确保施工的顺利进行。
清理基层首先，需要将施工基层清理干净。
基层上的灰尘、油污和旧砂浆等会影响聚合物砂浆的粘结力，因此需要进行清理。
可以使用清洁剂和刷子来清洁基层，确保基层表面平整、干燥和无杂质。
基层处理如果基层存在裂缝或凹凸不平的情况，需要进行基层处理。
可以使用修补材料填补裂缝，并使用砂浆平整基层表面。
基层处理的目的是为了提供一个平整、结实的基础，以便聚合物砂浆能够牢固地附着在基层上。
准备施工工具在施工之前，需要准备好必要的工具。
常用的施工工具包括抹刀、抹灰板、抹子等。
此外，还需要准备好适量的聚合物砂浆和清水。
确保工具干净，并且聚合物砂浆的质量符合要求。
施工步骤下面将介绍聚合物砂浆的具体施工步骤。
搅拌聚合物砂浆首先，需要按照包装上的说明，将聚合物砂浆和清水按比例混合。
使用搅拌机或手动搅拌棒进行搅拌，直到混合物呈现均匀且光滑的状况。
注意，过多水分会降低聚合物砂浆的粘结性能，因此要严格按照比例添加水。
施工聚合物砂浆将搅拌好的聚合物砂浆倒在施工基层上，用抹刀将其均匀地推开。
可以根据需要调整砂浆的厚度，但要确保整个施工面积的厚度基本一致。
在施工过程中，可以使用抹灰板和抹子来使砂浆表面更加平整、光滑。
整理表面施工完一部分聚合物砂浆后，可以用砂纸或抹子来整理表面，使其更加光滑。
这样可以增加聚合物砂浆的美观度，并提高其耐久性。
养护施工完成后，需要进行养护。
在开始养护之前，要等待砂浆干燥时间，具体时间取决于温度和湿度等环境条件。
通常，需要等待24至48小时，让砂浆充分干燥。
在养护期间，要避免水和其他物品对施工面的冲击和划伤。
注意事项在使用聚合物砂浆时，需要注意以下事项，以确保工程质量和施工安全。
抹灰砂浆现场拉伸粘结强度作业指导书
抹灰砂浆现场拉伸粘结强度作业指导书一、检测目的确定现场抹灰层拉伸粘结强度。
二、执行标准《抹灰砂浆技术规程》JGJ/T220-2010三、检测仪器设备1 拉伸粘结强度检测仪：应符合现行行业标准《数显式粘结强度检测仪》JG3056的规定。
2 钢直尺：分度值应为1mm。
3 手持切割锯。
4 胶粘剂：粘结强度宜大于3.0MPa。
5 顶部拉拔板：用45号钢或铬钢材料制作，规格为100 mm×100mm，厚度6-8mm的方形板，或直径为50mm的圆形板。
拉拔中心位置应有与粘结强度检测仪连接的接头。
四、操作程序4.1取样方法4.1.1 抹灰拉伸粘结强度检测时，相同的砂浆品种，强度等级，施工工艺的外墙、顶棚抹灰工程每5000㎡（抹灰面积）应为一个检验批，每个检验批应取一组试件进行检测，不足5000㎡的也应取一组。
若试块抗压强度检验不合格，应加倍取样。
4.1.2 抹灰砂浆的种类：水泥抹灰砂浆、水泥石灰抹灰砂浆、水泥粉煤灰抹灰砂浆、掺塑化剂水泥抹灰砂浆，聚合物水泥抹灰砂浆、预拌抹灰砂浆。
4.1.3 抹灰砂浆拉伸粘结强度应在抹灰层施工完成后28d进行。
4.2试验步骤4.2.1 在抹灰层达到规定龄期时进行拉伸粘结强度试验取样，且取样面积不应小于2m2，取样数量应为7个。
4.2.2 按顶部拉拔板的尺寸切割试样，试样尺寸应与拉拔板的尺寸相同。
切割应深入基层，且切入基层的深度不应大于 2 mm。
损坏的试样应废弃。
4.2.3 粘贴顶部拉拔板4.2.4 在顶部拉拔板上安装带有万向接头的拉力杆。
4.2.5 安装专用穿心式千斤顶，拉力杆应通过穿心千斤顶中心，并应与顶部拉拔板垂直。
4.2.6 调整千斤顶活塞，使活塞升出 2 mm，并将数字显示器调零，再拧紧拉力杆螺母。
4.2.7 匀速摇转手柄升压，直至抹灰层断开，并记录粘结强度检测仪的数显器峰值(粘结力检测值)。
4.2.8 检测后降压至千斤顶复位，取下拉力杆及螺母。
4.2.9 测量断面边长，在各边分别距外侧10 mm处测量两个数值或相互垂直测量两个直径，取其平均值作为边长或直径（精确到1 mm）并记录。
聚合物抹面砂浆使用说明及参考用量审批稿
聚合物抹面砂浆使用说
明及参考用量
YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
聚合物抹面砂浆使用说明及参考用量：
1、砂浆的配制：聚合物砂浆与水按4：1左右的比例，在一干净的搅拌桶内先放人适量清水缓缓倒人干粉砂浆．浸润后用机械搅拌器搅拌均匀。
拌好的料在静置10min后再次搅拌成粘稠料浆即可．配好的料注意防晒避风．一次配制的量应控制在可操作时间内用完．超过可操作时间后不准再加水使用。
2、按使用规范要求抹面。
一般墙体抹灰2—3mm，外墙体保温抹底层砂浆2-3mm，贴压网格布后抹面层砂浆1—2mm，抹面砂浆与基层必须粘结牢固无脱层、空鼓。
3、操作地点环境和基层温度不低于5℃，风力不大于5级．夏季旋工应避免阳光直射．雨天不能施工防止雨水冲刷正在施工的墙面。
4、正常做法抹面砂浆量为4—6kg／m2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚合物砂浆（抹面胶浆）拉拔试验基础操作指南
为了生产企业在产品自检工作中，能够顺利的掌握试验技能和方法，依据JG149-2003中华人民共和国建筑工业行业标准，JC/T993-2006中华人民共和国建材行业标准，根据以往检验员培训的实际情况，特编制抹面胶浆试验基础操作指南如下，以便试验人员掌握基础操作方法，完成企业试验室的抹面胶浆的试验过程。
一、状态调节
试验前试样应在温度（23±2）℃，相对湿度（50±10）%
条件下进行状态调节。
二、性能指标
三、试验设备
筛网、小型搅拌机、干燥箱、电子台秤、拉力机（拉拔仪）、膨胀聚苯板裁样机、水泥砂浆基块用试块模具、拉拔试验用夹具。
四、材料、辅助工具
1、40mm×40mm×3mm成型框模具；
2、刀刃宽≥50mm的腻子刀或小抹刀1个；
3、表观密度≥20kg/m³的聚苯板切割成70mm×70mm×20mm的
模块
4、粘结胶：环氧树脂胶或哥俩好胶粘剂。
五、操作规程
1、从成品干粉砂浆中抽取抹面砂浆2kg；
2、根据配比加适量的水搅拌成施工用的抹面胶浆；
3、将成型框模具放在聚苯板上，用腻子刀将抹面胶浆压实、填平；
撤去模具，并在标准环境下养护不少于7天。
在养护第6天时，用环氧树脂胶（或哥俩好胶粘剂），把抗拉用钢质拉拔头分别粘结在40mm×40mm×10mm的抹面胶浆上继续养护1天进行拉伸试验；
4、将拉拔仪连结到抗拉用钢质拉拔头上，用手匀速摇动手柄，拉
拔分离时读取拉伸粘结强度数据，同时查看是否破坏在聚苯板上，并作好记录；
5、做抹面胶浆的耐水试验，按上述步骤成型，先在标准坏境下养
护7天，再浸水7天，然后粘结抗拉用钢质拉拔头进行拉伸粘结强度的测定。
6、可操作时间：在试验环境中按标准规定的时间放置，然后按原
强度测试的规定进行测试。
六、数据处理
记录每个试样的测试结果及破坏界面，并去掉一个最大值和一个最小值
计算4个中间值的算术平均值，作为试验结果。
七、检验报告
上述检验结果为一个批次产品的检验结果，拉伸粘结强度和可操作时间检测结果达到行业标准JG149-2003规定的指标时，则判定该批产品拉伸粘结强度、可操作时间合格；未达到指标则判定为拉伸粘结强度、可操作时间不合格。
八、要求
1、按实际生产量达到30吨为一个检验批次，不足30吨为一批。
2、每批次检验，应明确产品批次编号，检验日期，抽取样品的编号，并有明确的检验样品标识。
3、试验完毕后，带有样品标识的试毕试件保留时间不少于1年。
新疆宏滙建筑建材检测有限公司 2013年10月10日
如有侵权请联系告知删除，感谢你们的配合！。
