露点仪的简介
精密露点仪
DF30型精密露点仪简介：精密露点仪采用芬兰VAISALA传感器（或德国进口传感器），它凝结了露点测量多项最新研究成果和专利技术，主要适用于干燥气体的微量水份检测,可测气体有：H2、SF6、N2、O2、Ar2、CO2、压缩空气等多种气体的水份测量，具有LCD 中文显示、可直接测量露点、PPM和绝对湿度值等参量。
传感器保护功能，传感器防结露及油气污染。
测试精度稳定，具自动自检功能，专利设计的绝对密封气桶内置不干扰测量的干燥剂，大大增加了传感器的使用寿命响应时间短，采用密封型进口接头，在不工作状态下，仪器内部属于密封状态。
另外可选配与SF6开关相接的各种不锈钢接头。
该仪器界面功能优化，简洁，易操作，日期设置、存储与打印，整体提升了进口传感器组机的档次，微水仪（露点仪）克服了现场的一切不利因素。
无论市外温、湿度如何，空气质量与被测气体质量优劣均不会影响仪器的检测效果及使用寿命。
技术特点：1．自动校准：传感器可自动校准零点，自动消除因零点、漂移而引起的系统误差，保证每次测量的 ，准确性，同时可免去每年校验的繁琐。
2．加热：开机后探头自动加热(300℃-400℃)，瞬时将油污和水汽蒸发，确保仪器测量时不受杂质的影响。
3．快速省气：开机进入测量状态后每个SF6气隔露点测定时间为5min左右。
4．自锁接头：采用德国原装进口自锁接头，安全可靠，无漏气。
5．数据存储：采用大容量设计，最多可存储50组测试数据。
6．曲线功能：大屏幕曲线显示露点测量过程。
7．显示清晰：液晶屏直接显示露点、微水(ppm)、环境温度、环境湿度、时间及日期等内容。
8．RS232接口：既可以与上位机相连又可与串口打印机相连，进行数据打印。
9．内置电源：内置4Ah可充锂电池，一次充足可连续工作10小时。
主要参数：1. 测量范围：-80℃~+20℃；2. 精度：≤1℃；3. 分辨率：0.1℃或1PPm；4. 响应时间：5. 露点在+20℃~-20℃时，≤1min；-20℃~-40℃时，≤3min；-40℃~-60℃时，≤8min；6. 工作电源：220V交直流两用，充电一次可使用8小时；7. 操作环境：温度：-20℃~+60℃。
露点仪的参数与原理介绍
露点仪的参数与原理介绍露点仪是能直接测出露点温度的仪器。
使一个镜面处在样品湿空气中降温，直到镜面上隐现露滴（或冰晶）的瞬间，测出镜面平均温度，即为露（霜）点温度。
使用时必须使吸入样本空气的管道保持清洁，否则管道内的杂质将汲取或放出水分造成测量误差。
露点仪日常维护与使用过程注意事项有几点，看下述：1、测量仪应放置在安全位置,放止摔坏。
躲避猛烈震动。
2、勿测有腐蚀性的气体。
3、探头使用肯定时间应清洗并校验,校验期间隔为一年。
到需要校验时,与供应商联系。
4、调整气体流量时,掌控针型阀应渐渐打开,使流量指示在0.5—0.6升/分钟。
假如流量超出1升/分钟,液晶上流量显示已超限的提示,这时应减小流量到规定值。
（流量过大将损坏电子流量传感器）。
5、露点仪使用一天（使用电池）后,应适时充电,充电时只需将电源线接入220V插座,无需打开电源开关,仪器将自动充电,充电时间一般为5个小时以上。
露点仪的参数与原理介绍露点仪采纳经专门研发的双陶瓷纳米薄层替代传统的氧化铝，比传统的氧化铝电容式露点仪响应更快速也更稳定，采纳仅24纳米厚的超薄响应层，意味着响应时间要远快于竞争对手，面对更高的气体温度时传感器也更具稳定性。
产品技术参数分析：测量原理：双陶瓷纳米薄膜技术电容式传感器量程：—100～+20℃露点精度：±2℃流量：zui大3升/分钟气路连接：6mm快速接头气管：6mm特富龙管过滤器：HDPE高密度聚乙烯烧结过滤器工作温度：—20℃～+50℃工作压力：zui大3MPa（Swagelok接头）显示器：LED显示器，4位输出：4～20mA模拟输出供电：内置长寿命可充电锂电池供电外箱：黄色聚丙烯仪表箱防护等级：IP67标定证书：追溯到国际标准尺寸：宽270mm×高125mm×深250mm重量：约3.0Kg露点湿度计的原理可以通过一个简单的试验来说明。
若将一个干净的金属表面放到相对湿度低于100%的空气中并使之冷却，当温度降到某一数值时，靠近该表面的相对湿度实现100%，这时将有露在表面上形成。

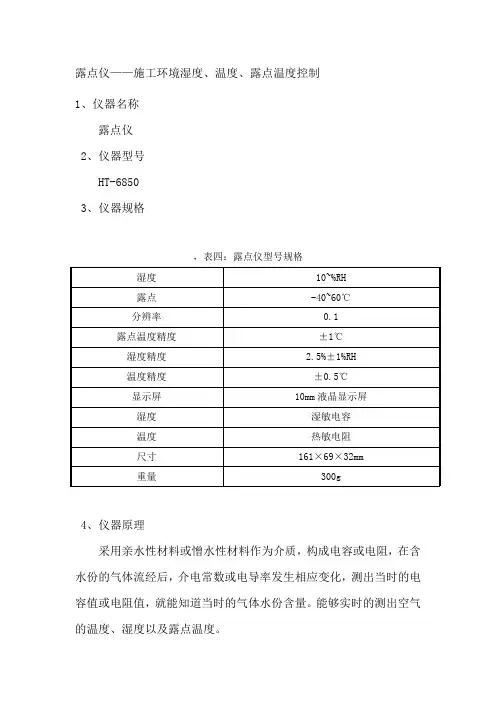

露点仪使用说明书
露点仪——施工环境湿度、温度、露点温度控制
1、仪器名称
露点仪
2、仪器型号
HT-6850
3、仪器规格
，表四：露点仪型号规格
湿度10~%RH
露点-40~60℃
分辨率0.1
露点温度精度±1℃
湿度精度 2.5%±1%RH
温度精度±0.5℃
显示屏10mm液晶显示屏
湿度湿敏电容
温度热敏电阻
尺寸161×69×32mm
重量300g
4、仪器原理
采用亲水性材料或憎水性材料作为介质，构成电容或电阻，在含水份的气体流经后，介电常数或电导率发生相应变化，测出当时的电容值或电阻值，就能知道当时的气体水份含量。
能够实时的测出空气的温度、湿度以及露点温度。
5、仪器使用步骤
1）湿度测量
a.将温度/湿度选择开关置于R.H位置，接通电源。
b.显示器上的数值即为湿度值，字符“H”代表湿度。
c.若环境变化，需数分钟平衡时间。
d.测量完毕，将选择开关OFF位置。
2)温度测量
a.将温度/湿度选择开关置于Temp.位置，接通电源。
b.显示器上的数值即为温度值，字符“「”代温度。
c.测量完毕，将选择开关置于OFF位置。
3)露点温度测量
a.将温度/湿度选择开关置于R.H位置，接通电源。
b.显示器上的数值即为湿度值。
此时，按下露点量按钮，显示器上的值即为露点温度。
相应字符由“H”变为“「”。
c.若环境变化，需数分钟平衡时间。
d.测量完毕，将选择开关OFF位置。
6、工程应用
（暂空）。
露点仪的特点及应用介绍
露点仪的特点及应用介绍露点仪的特点露点仪是一种用于测量空气中露点温度的仪器。
在实际应用中，露点仪具有以下特点：易于使用露点仪使用简单，只需要将传感器插入所需位置进行测量即可，且不需要复杂的校准和维护，使得用户可以快速、方便地进行测量。
高精度露点仪具有高精度的测量能力，可以测量出空气中非常小的水汽含量，并准确地计算出露点温度值。
这使得露点仪在气象、环保、电子、食品等各个领域得到了广泛的应用。
适应性强露点仪可以适应不同环境下的测量需求，可以测量不同温度范围内的露点温度，同时还可以适应不同地方的气压、海拔、湿度等条件的变化。
节能省电露点仪可以省电，由于其使用较小的功率进行测量，不仅可以节省能源成本，而且还可以延长露点仪的使用寿命。
露点仪的应用露点仪因为具有以上特点，所以在各个领域都有广泛的应用。
气象领域在气象领域，露点仪是一种常用的测量仪器。
它可以在大气、水文、气象等方面提供关键性的数据，可以用于研究潜在蒸散量、空气湿度、降水量等参数。
环保领域在环保领域，露点仪可以用于测量大气污染物的密度、浓度及排放量等环境指数，有助于研究环保问题，有效地改善环境质量。
电子领域在电子领域，露点仪可以在生产和质量控制环节中起到重要作用，可以用于测量电子元器件的湿度和水分含量，有效避免元器件因湿气而发生损坏或失效。
食品领域在食品领域，露点仪可以用于测量食品储存温度和湿度，有效地控制食品的质量和保质期，避免食品因受潮而发生损坏，保证食品的安全。
结语总之，露点仪在各个领域都有着广泛的应用，其易用性、高精度、适应性强以及省能省电等特点，为其在测量领域得到广泛的应用提供了保障。

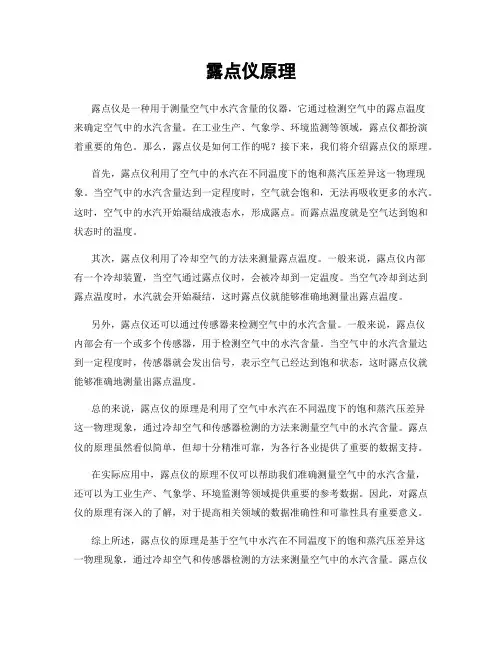

露点仪原理
露点仪原理露点仪是一种用于测量空气中水汽含量的仪器，它通过检测空气中的露点温度来确定空气中的水汽含量。
在工业生产、气象学、环境监测等领域，露点仪都扮演着重要的角色。
那么，露点仪是如何工作的呢？接下来，我们将介绍露点仪的原理。
首先，露点仪利用了空气中的水汽在不同温度下的饱和蒸汽压差异这一物理现象。
当空气中的水汽含量达到一定程度时，空气就会饱和，无法再吸收更多的水汽。
这时，空气中的水汽开始凝结成液态水，形成露点。
而露点温度就是空气达到饱和状态时的温度。
其次，露点仪利用了冷却空气的方法来测量露点温度。
一般来说，露点仪内部有一个冷却装置，当空气通过露点仪时，会被冷却到一定温度。
当空气冷却到达到露点温度时，水汽就会开始凝结，这时露点仪就能够准确地测量出露点温度。
另外，露点仪还可以通过传感器来检测空气中的水汽含量。
一般来说，露点仪内部会有一个或多个传感器，用于检测空气中的水汽含量。
当空气中的水汽含量达到一定程度时，传感器就会发出信号，表示空气已经达到饱和状态，这时露点仪就能够准确地测量出露点温度。
总的来说，露点仪的原理是利用了空气中水汽在不同温度下的饱和蒸汽压差异这一物理现象，通过冷却空气和传感器检测的方法来测量空气中的水汽含量。
露点仪的原理虽然看似简单，但却十分精准可靠，为各行各业提供了重要的数据支持。
在实际应用中，露点仪的原理不仅可以帮助我们准确测量空气中的水汽含量，还可以为工业生产、气象学、环境监测等领域提供重要的参考数据。
因此，对露点仪的原理有深入的了解，对于提高相关领域的数据准确性和可靠性具有重要意义。
综上所述，露点仪的原理是基于空气中水汽在不同温度下的饱和蒸汽压差异这一物理现象，通过冷却空气和传感器检测的方法来测量空气中的水汽含量。
露点仪的原理精准可靠，为各行各业提供了重要的数据支持，对于相关领域的数据准确性和可靠性具有重要意义。
露点仪工作原理
露点仪工作原理露点仪是一种非常重要并广泛应用于工业，实验室和车间等场合的仪器，它的作用是测试液体的露点温度，这是液体变成蒸汽的温度，同时它可以用来测量气体的湿度。
点仪的基本结构由一个蒸发容器，一个气体温度传感器，一个吹风机，一个液温传感器和一个温度控制器组成。
蒸发容器是一个重要的组成部分，它能够测量液体中的水，为蒸发和加热提供了容器，同时能够把吊瓶中的液体抽取到容器中。
里有一个气体温度传感器，它可以测量环境温度，从而确定露点温度的阈值。
另外，还有一个吹风机，用来把液体和气体混合起来，以达到最佳的测量效果。
液温传感器负责检测吊瓶中液体的温度，其可以实时监测液体的温度，以供最终结果。
最后，仪器还有一个温度控制器，它可以调整吊瓶内液体的温度，以获得最佳结果。
露点仪的运行原理是：在蒸发容器中，利用吹风机以及温度控制器将液体和气体进行混合，同时由液体温度传感器测量液体的温度。
同时，仪器的气温传感器也可以传送环境温度的数据，以确定露点温度的阈值。
如果液温低于环境温度，就可以确定液体已经变成蒸汽，即露点温度。
露点仪广泛应用于工业、实验室以及车间等场合，它可以测量液体和气体的露点温度，从而使环境保持标准的温度和湿度。
结合仪器的复杂结构以及其原理，可以看出露点仪的重要性，也是工作、实验和日常生活中不可缺少的仪器。
露点仪的操作非常简单，但是要想得到准确的结果，还是必须严格按照使用说明书的操作步骤来操作，特别是要确保吊瓶内液体有足够的量，以及液体和环境温度升高时要及时更换吊瓶。
另外，要确保仪器清洁，定期清洗。
总而言之，露点仪是一种重要并广泛应用于不同领域的仪器，它能够准确测量液体及气体的露点温度，从而使各种环境保持适宜的温度和湿度。
露点仪的操作简单，但要想得到准确的结果，还是需要认真遵循使用说明书的操作步骤，以及定期清洗仪器来保证结果的准确性。
露点仪使用注意事项
露点仪使用注意事项一、露点仪简介1.1 露点仪的定义露点仪是一种用于测量空气中露点温度的仪器，可以通过相对湿度和温度的测量值，计算出空气中的露点温度。
露点温度是指在给定的气压下，空气中所含水蒸气达到饱和并开始凝结的温度。
1.2 露点仪的应用领域露点仪在各个行业都有广泛的应用，例如气象、石油化工、电力、冷链物流等领域。
在气象领域，露点仪可以用于测量空气的湿度，为天气预报提供参考；在石油化工领域，露点仪被用于监测空气中的水分浓度，以确保生产过程的安全和稳定。
二、露点仪使用的注意事项2.1 露点仪的放置位置露点仪应尽量放置在干燥、通风的环境中，避免阳光直射和高湿度的地方。
同时，要避免与其他电子设备共同放置，以免产生电磁干扰影响测量精度。
2.2 露点仪的校准与维护露点仪使用前应进行校准，以确保测量的准确性和可靠性。
校准的频率应根据具体情况而定，一般建议每年进行一次校准。
同时，露点仪还需要定期进行维护，包括清洁仪器表面、检查传感器状态等。
2.3 操作注意事项在使用露点仪时，需要注意以下几点： 1. 使用前先阅读相关的使用说明书，并按照要求正确操作仪器。
2. 露点仪应使用干净、干燥的布进行清洁，避免使用化学药品。
3. 不要将仪器放置在有可能受到机械振动、冲击的地方，以免影响仪器的正常运行。
4. 及时更换仪器的电池，以免因电池电量不足而导致测量不准确。
2.4 仪器故障排查当露点仪出现故障时，应首先检查以下几个方面： 1. 检查仪器是否有电，是否插入正确的电源线。
2. 检查仪器的传感器是否正常，是否有损坏或松动现象。
3. 检查仪器的显示屏是否正常，是否有显示错误或模糊不清等问题。
如果以上方法无法解决问题，建议联系售后服务进行进一步排查和维修。
三、总结露点仪是一种广泛应用于各个行业的仪器，正确使用并遵循注意事项，可以确保测量的准确性和可靠性。
在使用露点仪时，应注意放置位置、校准与维护、操作注意事项以及仪器故障的排查等方面，以保证仪器的正常运行和使用效果。
露点仪测试原理
露点仪测试原理露点仪是一种用于测量空气中的水汽含量的仪器，其原理基于露点温度的概念。
露点温度是指空气在一定湿度下开始凝结成露水的温度。
当空气中的水汽含量超过饱和水汽含量时，水汽会开始凝结成液态水。
而露点温度就是这种凝结开始的温度。
露点仪的测试原理可以简单地描述为以下几个步骤：1. 采集空气样品：首先，露点仪会采集空气样品。
这通常通过将空气吹过一个湿度传感器或者一个湿度探头来实现。
传感器或探头会测量空气中的湿度，并将数据传送给仪器。
2. 湿度测量：接下来，仪器会使用传感器或探头测量空气中的湿度。
湿度是指空气中所含水汽的比例。
常用的湿度测量单位有相对湿度（RH）和绝对湿度（AH）。
相对湿度是指空气中所含水汽与在相同温度下饱和状态下所能含有的最大水汽量之比。
绝对湿度是指单位体积空气中所含的水汽质量。
3. 计算露点温度：通过测量得到的湿度数据，露点仪会使用一定的算法来计算出露点温度。
这个算法通常基于空气中水汽的饱和蒸汽压与温度之间的关系。
当空气中的水汽含量超过饱和水汽含量时，饱和蒸汽压与温度的关系将会决定露点温度的计算。
4. 显示结果：最后，露点仪会将计算得到的露点温度显示出来。
通常，仪器会在一个屏幕上显示出当前的露点温度值。
用户可以根据这个值来判断空气中水汽的含量，并作出相应的调整或决策。
露点仪的测试原理基于空气中水汽的凝结现象，通过测量湿度并计算露点温度来间接地评估空气中的水汽含量。
这种原理在许多领域都有广泛的应用，比如气象学、环境监测、工业生产等。
在气象学中，露点温度是预测天气变化和研究大气稳定性的重要参数。
在环境监测中，露点仪可以帮助监测空气中的湿度，从而评估空气质量和判断是否存在潜在的露点问题。
在工业生产中，露点仪可以用于控制生产过程中的湿度，并确保产品的质量和稳定性。
露点仪的测试原理是基于露点温度的概念。
通过测量湿度并计算露点温度，露点仪可以间接地评估空气中的水汽含量。
这种原理在许多领域中都有重要的应用，帮助我们了解和控制空气中的湿度，从而影响和改善相应的环境和生产过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
露点仪的简介
在冬天，我们都会看到这样一种现象，由于室外温度较低，室内较湿热的空气会在窗玻璃上结露，使窗玻璃模糊一片。
假如我们再仔细观测并研究下去，如果在室内开启除湿器，把室内的湿气逐步去除，那么尽管室外还是同样的温度，而我们会发现窗玻璃上的露水会慢慢消去，窗玻璃重又露出透明光洁的本质。
假如这时室外温度下降了，那么温度降到一定程度时，尽管除湿器已使室内空气十分干燥，但在窗玻璃上仍会出现模糊的露层。
这一现象说明，玻璃上的结露温度与玻璃所在的环境气氛的含水量有关，进一步研究发现，这关系是一一对应关系，即每一个结露温度（我们称之为露点温度）对应环境气氛的一个含水量值。
由此可见，露点温度是度量气体水份含量的一种单位制。
露点分析仪就是基于这种单位制而测量气体中绝对水份含量的仪器
综上所述，露点仪测量的对象离不开气体，而相应的气体不外乎三个用途：动力气体、介质气体和环境气体
动力气体作为一种动力源，供给气动仪表和气动设备，广泛应用于工业领域和有特殊防爆要求的工业现场。
介质气体作为一种工艺介质，或参与工艺反应，或作为保护性气体，或作为标准气体，广泛地应用于现代工业中相应的生产过程中
环境气体作为一种工艺环境，广泛地应用民用工业和军事工业的相关工艺环境中。
露点仪为了要得到高质量的产品或设备正常地运行，许多行业诸如石化、电力、电子、航空航天、冶金、纺织等对湿度测量的要求越来越高，因而，湿度测量已逐渐成为一个新兴的技术领域，在86年我国正式成立了湿度与水分专业委员会，并开展了多次学术交流会，湿度的一些计量检定规程也逐步建立。
根据有
关规程，湿度被定义为气体中的水蒸气含量，常用单位有：克/升，PPM，mmHg，露点及相对湿度等。
习惯上以露点-20℃为界把所测气体分为高湿度气体与低湿度气体（即微量水），这里重点介绍低湿度气体的测量。
