单相并联逆变电路实验
实验8 单相并联逆变电路实验
一、实验目的
(1) 加深理解并联逆变器的工作原理，了解各元件的作用。
(2) 了解并联逆变器对触发脉冲的要求。
(3) 了解并联逆变器带电阻性负载，电阻电感性负载的工作情况。
二、实验线路及原理
单相并联逆变电路的实验线路如图4-10所示。
只要交替地导通与关断晶闸管就能在逆变变压器的付边得到交流电压，其频率取决于交替通断的频率。
单相并联逆变器的主电路工作原理为：
假定开始触发VT1，则VT1和VD1导通，直流电源经VD1、VT1接到变压器原边绕组9、8端，变压器副边感应电压为2（+）1（-），同时，在变压器的9、10端也感应出24V电压，极性为10（+）9（-），
即变压器原边的8、10端电压为48V。
VT1导通后，电容C同过VD2、VT1及L1很快充电至48V，极性左（-）右（+），此电容电压为关断
VT1作好准备。
当VT2被脉冲触发导通后，电容C经VT2给VT1加上反向电压，使
VT1关断，此时电源电压经VD2、VT2加到变压器原边绕组的9、10
端，则副边电压也改向，为2（-）1（+），这样，在变压器的副边得到一个交变的电压。
同时，电容C的电压极性也改变为左（+）右（-），为关断VT2作好准备。
换向电容C是用来强迫关断晶闸管的，其容量不能太小，否则无法换向，但也不能太大，过大时会增加损耗，降低逆变器的效率，L1为限流电感，作用是限制电容充放电电流。
VD1,VD2为隔离二极管，用来防止电容通过逆变变压器的原边绕组放电。
VD3,VD4为反馈二极管，为限流电感提供了一条释放磁能的通路。
图4－10 单相并联逆变电路
三、实验内容
(1) 单相并联逆变器触发电路的调试
(2) 单相并联逆变器接电阻性负载
(3) 单相并联逆变器接电阻电感性负载
四、实验设备
(1) MCL现代运动控制技术实验台主控屏；
(2) MCL—06组件；
(3) 滑线变阻器200/2A；
(4) 双踪记忆示波器；
(5) 数字式万用表
五、预习要求
(1)阅读本教材实验5及电力电子技术教材中有关单相并联逆变电路的有关内容，弄清单相并联逆变电路带不同负载时的工作原理。
(2) 弄清换流电容及限流电感在单相并联逆变电路中的作用。
六、实验方法
1、触发电路调试
打开MCL-06电源开关，用示波器观察振荡器输出端“1”的波形，调节RP。
观察其频率是否连续可调。
观察D触发器输出端“2”, “3”端波形
的频率是否是“1”端的一半，且“2”, “3”端波形的相位正好相差180o。
调节RP，使“1”端输出频率为100Hz左右。
观察“4”, “5”端及输出脉冲U G1K1, U G2K2的波形，确定逆变器触发电路工作是否正常。
2、单相并联逆变电路接电阻性负载
(1) 按4-10图接线，其中限流电阻R需外接，使主电路电流不大于200mA。
换向电容C由MEL-11提供换向电容接入，其数值可根据需要进行调节，一般可调到10μF左右。
将触发电路脉冲输出分别接至相应晶闸管的门极和阴极。
(2) 接上电阻性负载，用示波器观察并记录输出电压u o、晶闸管两端电压u VT1、u VT2，换向电容电压u c、限流电感电压u L1的波形，并记录输出电压U o和频率f o的数值。
调节RP，观察各波形的变化情况。
3、逆变器接电阻—电感性负载
断开电源，将负载改接成电阻电感（将开关S合向电感侧，同时减少电阻）。
然后重复电阻性负载时同样的试验。
七、实验报告
(1) 整理，画出实验时记录下的波形，分析实验时出现问题。
(2) 讨论分析换向电容，限流电感及二极管VD1～VD4在电路中的作
用。
(3) 讨论换向电容数值过大或过小会对电路产生什么样的影响。

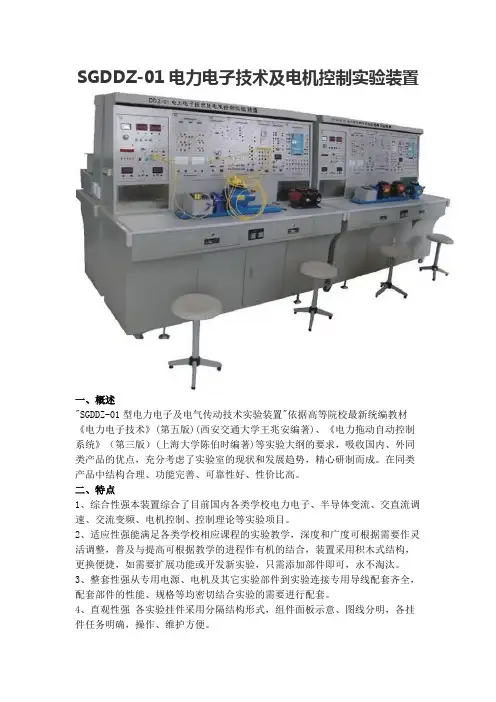

SGDDZ-01电力电子技术及电机控制实验装置
SGDDZ-01电力电子技术及电机控制实验装置一、概述"SGDDZ-01型电力电子及电气传动技术实验装置"依据高等院校最新统编教材《电力电子技术》(第五版)(西安交通大学王兆安编著)、《电力拖动自动控制系统》（第三版）(上海大学陈伯时编著)等实验大纲的要求，吸收国内、外同类产品的优点，充分考虑了实验室的现状和发展趋势，精心研制而成。
在同类产品中结构合理、功能完善、可靠性好、性价比高。
二、特点1、综合性强本装置综合了目前国内各类学校电力电子、半导体变流、交直流调速、交流变频、电机控制、控制理论等实验项目。
2、适应性强能满足各类学校相应课程的实验教学，深度和广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机的结合，装置采用积木式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强从专用电源、电机及其它实验部件到实验连接专用导线配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配套。
4、直观性强各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源，实验噪声小，整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外还可结合实际开设设计性实验。
6、开放性强控制屏供电采用三相隔离变压器隔离，并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
由于整套装置经过精心设计，加上可靠的元器件质量及可靠的工艺作为保障，产品性能优良，所有这些均为开放性实验室，创造了条件。
7、先进性强本装置着重从新器件高度来考虑，在保留了晶闸管实验的基础上，加入了新器件的特性、新器件的驱动以及典型的新器件应用的大量现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。

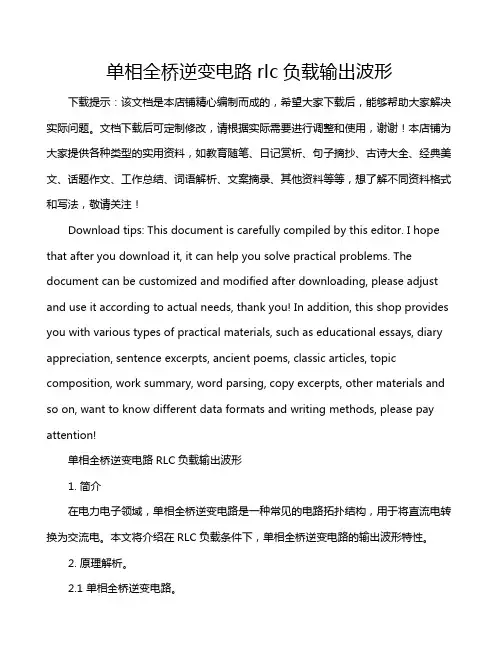

单相全桥逆变电路rlc负载输出波形
