活塞机加工工艺过程卡
****液压设备有限公司机加工工艺过程卡产品型号零(部)件图号****10101-4第 1 页
产品名称****10101 零(部)件名称活塞共 1 页材料牌号45＃毛坯种类圆钢毛坯外形尺寸Ø110×62毛坯件数 1 每台件数备注
工序号工序名称工序内容设备工艺要求检验手段工时10 下料圆钢Ø110×62 锯床卷尺
20 车粗车端面及Ø110外圆，粗车M48内孔留2.5mm
余量（单边）
自检（游标卡尺）
30 车调头，车端面，精车Ø99.5外圆达图，精车2-15+0.2
槽
及6.3+0.2
槽达图，钻、镗Ø60H8深13内孔达图，
钻、镗M48螺纹底孔，攻M48×2-6H螺纹,倒角自检（游标卡尺、螺
纹规）
40 车调头车端面，长度达图，精车Ø99.5外圆达图自检（游标卡尺）50 钳划4-Ø8孔中心线自检（游标卡尺）60 钻钻4-Ø8均布光孔达图摇臂钻自检（游标卡尺）70 去毛刺去除尖角、翻边毛刺
80 检验记录本（游标卡尺）
编制（日期）审核（日期）会签（日期）
标记处数更改文件号签字日期标记处数更改文件号签字日期。
机械加工工艺过程卡片与工序卡片
机械加工工艺过程卡片与工序卡片一、机械加工工艺过程卡片机械加工工艺过程卡片是根据零件的工艺要求和加工顺序编制的一种工作文件。
它主要描述了零件的加工过程，包括工艺路线、工艺参数、工装夹具、工艺手段以及工艺规程等内容。
该卡片是工序卡片的上层次，对于机械加工车间而言，是指导生产和管理的重要文档。
1.零件加工工艺路线：根据零件的结构特点和工艺要求，确定加工过程中的各个环节和顺序。
包括粗加工、精加工、合理的工序布置等内容。
2.工艺参数：描述了加工过程中一些重要的参数，如切削速度、进给量、切削深度等。
这些参数是确定工件加工质量和生产效率的关键因素。
3.工装夹具：指导机械加工过程中的夹具选择和使用。
包括夹具类型、夹具位置和夹具调整等内容。
4.工艺手段：描述了机械加工中所具备的各种工艺手段，如车削、铣削、钻削等。
并根据具体的工件要求，选择合适的工艺手段进行加工。
5.工艺规程：详细描述了机械加工过程中具体的操作方法和步骤。
包括加工精度要求、刀具选择、刀具切削角度以及刀具切削顺序等内容。
1.指导生产：工艺过程卡片能够对加工过程进行规范化和标准化管理，确保生产过程的准确性和可控性。
2.提高生产效率：通过合理规划和布置加工过程，避免生产中的重复操作和浪费，提高加工效率和生产能力。
3.保证加工质量：工艺过程卡片详细描述了加工过程中的参数和要求，可以及时发现和解决加工中的问题，确保零件的生产质量。
4.节约成本：通过合理设置工艺参数和工装夹具，可以降低加工成本，提高资源利用率。
二、工序卡片工序卡片是机械加工过程中的一种重要记录和指导工具。
它是对机械加工工艺过程卡片的细化和补充，更加具体地描述了每个工序的加工方法、操作顺序和操作要点等内容。
工序卡片的主要内容包括以下几个方面：1.工序顺序：描述了每个工序的顺序和次序。
2.加工设备：说明了该工序需要使用的设备和机床。
3.刀具选择：选择适合于该工序的刀具，并给出刀具的尺寸和规格。
4.工装夹具：描述该工序中使用的夹具类型和夹具的调整方法。
活塞机械加工工艺及其夹具设计
活塞机械加工工艺及其夹具设计活塞是内燃机中重要的零件之一，其精度和质量直接影响到整个内燃机的稳定性和性能。
活塞机械加工工艺及其夹具设计是影响活塞质量的关键因素，在内燃机制造领域有着重要的地位。
1.活塞机械加工工艺活塞加工包括材料选择、毛坯制备、粗加工、精加工、表面处理等多个环节，其中材料选择和表面处理对于活塞质量影响比较大。
以下是活塞机械加工的工艺流程和注意事项：1.1 材料选择活塞最常用的材料是铝合金和铸铁，其中铝合金的比重小、导热性好、强度高、耐腐蚀性强等特点使其成为首选材料。
但铝合金的切削性差，易产生毛刺和毛边，加工时需要合适的切削速度和切削液。
1.2 毛坯制备毛坯制备是活塞加工的基础工艺，其精度和表面质量对于后续的加工和质量影响非常大。
毛坯制备包括铸造、锻造、挤压等多种方法，其中铸造最常用。
为保证毛坯质量，需要进行毛坯检测和分类，分类标准为长度、材质、直径、表面质量等。
1.3 粗加工粗加工是将毛坯切削成近似形状的加工，主要包括车削、镗削、铣削等。
粗加工要求高速度、大进刀量、高转速等，以提高加工效率和降低成本。
1.4 精加工精加工是将粗加工的活塞进行进一步的修整和加工，主要包括磨削、车削、铣削、划线等。
精加工需要较高的加工精度和表面质量，以保证活塞的质量和稳定性。
1.5 表面处理表面处理主要是对活塞表面进行喷砂、酸洗、阳极氧化等处理，以提高表面质量和耐磨性。
表面处理是活塞加工的最后一个环节，也是影响活塞使用寿命和质量的关键因素。
2.夹具设计夹具是活塞加工的必要辅助工具，其设计和选择直接关系到活塞的加工质量和效率。
以下是活塞加工中常用的夹具类型：2.1 三爪卡盘三爪卡盘是最常用的夹具之一，其优点是结构简单、使用方便、维护成本低等。
三爪卡盘能够适应不同直径和长度的毛坯，但对于形状较为复杂的毛坯夹紧效果不够理想。
2.2 四爪卡盘四爪卡盘是一种比较精度高的夹具，其优点是能够适应不同形状和大小的毛坯，夹紧力度均匀。
活塞制造工艺
活塞制造工艺活塞制造是机械制造领域中的重要工艺之一。
活塞作为内燃机的关键部件，其制造质量直接影响着发动机的性能和可靠性。
本文将从活塞制造的材料选择、工艺流程和质量控制等方面进行介绍。
一、材料选择活塞通常采用铝合金材料制造，因为铝合金具有良好的热膨胀性能、轻质高强度、导热性能好等优点。
常用的铝合金材料有铝硅合金、铝铜合金和铝镁合金等。
根据发动机的使用条件和要求，选择合适的铝合金材料可以提高活塞的耐磨性、耐热性和抗疲劳性能。
二、工艺流程活塞的制造工艺主要包括锻造、精整、热处理和表面处理等环节。
1. 锻造：活塞的锻造一般采用冷挤压工艺。
首先将铝合金材料加热至一定温度，然后放入锻压机中进行挤压成型。
挤压过程中要控制好挤压速度和力度，以保证活塞的形状和尺寸精度。
2. 精整：锻造后的活塞需要进行精整加工，包括车削、铣削和钻孔等工序。
通过精细加工，可以使活塞的表面光滑度和尺寸精度达到要求，为后续的热处理和表面处理做好准备。
3. 热处理：活塞的热处理是提高其硬度和耐磨性的关键步骤。
常用的热处理方法有淬火和时效处理。
淬火可以使活塞表面形成一层硬度高的硬化层，提高耐磨性；时效处理则可以进一步提高活塞的强度和硬度。
4. 表面处理：为了提高活塞的润滑性能和耐腐蚀性能，常常对活塞进行表面处理。
常用的表面处理方法有氧化、硬质阳极氧化和涂层等。
氧化处理可以形成一层致密的氧化层，提高活塞的耐腐蚀性；硬质阳极氧化可以形成一层硬度高的氧化层，进一步提高活塞的耐磨性；涂层可以在活塞表面形成一层保护膜，提高润滑性能和耐腐蚀性能。
三、质量控制活塞的制造过程中需要进行严格的质量控制，以确保活塞的质量符合要求。
1. 原材料检验：对铝合金材料进行化学成分分析和力学性能测试，确保材料的质量稳定。
2. 在制品检验：对锻造后的活塞进行尺寸检测、表面质量检查和力学性能测试，排除不合格品。
3. 热处理过程控制：严格控制热处理的温度、时间和冷却速度，以确保活塞的热处理效果符合要求。

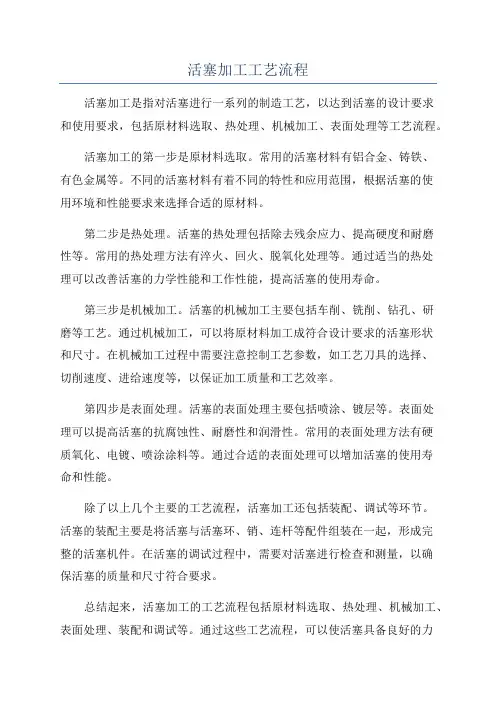

活塞加工工艺流程
活塞加工工艺流程活塞加工是指对活塞进行一系列的制造工艺，以达到活塞的设计要求和使用要求，包括原材料选取、热处理、机械加工、表面处理等工艺流程。
活塞加工的第一步是原材料选取。
常用的活塞材料有铝合金、铸铁、有色金属等。
不同的活塞材料有着不同的特性和应用范围，根据活塞的使用环境和性能要求来选择合适的原材料。
第二步是热处理。
活塞的热处理包括除去残余应力、提高硬度和耐磨性等。
常用的热处理方法有淬火、回火、脱氧化处理等。
通过适当的热处理可以改善活塞的力学性能和工作性能，提高活塞的使用寿命。
第三步是机械加工。
活塞的机械加工主要包括车削、铣削、钻孔、研磨等工艺。
通过机械加工，可以将原材料加工成符合设计要求的活塞形状和尺寸。
在机械加工过程中需要注意控制工艺参数，如工艺刀具的选择、切削速度、进给速度等，以保证加工质量和工艺效率。
第四步是表面处理。
活塞的表面处理主要包括喷涂、镀层等。
表面处理可以提高活塞的抗腐蚀性、耐磨性和润滑性。
常用的表面处理方法有硬质氧化、电镀、喷涂涂料等。
通过合适的表面处理可以增加活塞的使用寿命和性能。
除了以上几个主要的工艺流程，活塞加工还包括装配、调试等环节。
活塞的装配主要是将活塞与活塞环、销、连杆等配件组装在一起，形成完整的活塞机件。
在活塞的调试过程中，需要对活塞进行检查和测量，以确保活塞的质量和尺寸符合要求。
总结起来，活塞加工的工艺流程包括原材料选取、热处理、机械加工、表面处理、装配和调试等。
通过这些工艺流程，可以使活塞具备良好的力学性能、工作性能和耐用性，从而满足活塞在发动机、液压装置等设备中的使用要求。
机械加工工艺过程及工序卡片模板
机械加工工艺过程及工序卡片模板一、工艺规划工艺规划是在设计任务和制造要求的基础上，确定产品的加工工艺和加工工序的流程，具体步骤如下：1.了解产品的使用功能、要求以及材料的特性，确定最佳的加工方法和加工工艺。
2.绘制产品的工艺流程图，包括加工工序、顺序和设备选择等。
3.制定加工工艺卡，记录每个加工工序的详细信息，包括工具刀具的选择、加工参数等。
二、技术准备技术准备包括原材料准备、机床设备准备和工装量具准备等，具体步骤如下：1.检查原材料的规格、质量和数量是否符合要求，如有问题及时采取补救措施。
2.检查机床设备的运行状态和性能，确保设备正常运行。
3.准备需要的工装量具，确保其准确性和可靠性。
三、加工操作加工操作是根据工艺规划和技术准备的要求，对原材料进行加工操作，具体步骤如下：1.根据工艺流程图和加工工艺卡，按照预定的顺序进行加工工序。
2.调整和选择合适的机床设备，安装和装夹好加工零件。
3.根据加工工艺卡的要求，合理设置机床的工作参数和工装量具的位置。
4.进行切削、剪切、钻孔、磨削等加工操作，确保加工质量和加工效率。
四、检验与维护在加工过程中，需要进行产品质量的检验和设备维护，具体步骤如下：1.进行零件的尺寸和表面质量的检验，确保零件的几何精度和表面质量符合要求。
2.检查机床设备的工作状态和性能，及时发现和解决问题，确保设备的正常运行。
3.根据机床设备的维护手册，定期对设备进行清洁、润滑和维护保养，延长设备的使用寿命。
以上是机械加工工艺过程的一般步骤和主要内容。
下面是一个工序卡片的模板，供参考：工序卡片工序名称：（填写工序名称）主要工艺参数：1.切削速度：（填写切削速度，单位）2.进给速度：（填写进给速度，单位）3.切削深度：（填写切削深度，单位）刀具/工具：1.刀具名称：（填写刀具名称）2.刀尖半径：（填写刀尖半径，单位）3.刀具材料：（填写刀具材料）4.工具冷却方式：（填写工具冷却方式）夹具/工装：1.夹具类型：（填写夹具类型）2.夹具安装位置：（填写夹具安装位置）3.工装定位方式：（填写工装定位方式）检验要求：1.尺寸精度：（填写尺寸精度要求）2.表面质量：（填写表面质量要求）3.其他检验要求：（填写其他检验要求）注意事项：1.在操作中注意安全，佩戴必要的防护设备。
发动机活塞加工工艺及夹具设计
发动机活塞加工工艺及夹具设计一、发动机活塞的加工工艺1.原料准备：活塞的原材料一般为铝合金，需要进行铸造或锻造工艺，得到初步成型的活塞毛坯。
2.粗车：将活塞毛坯放入车床中进行粗车，将多余的材料去除，使活塞的外形接近最终形状。
3.精车：将粗车后的活塞放入精车机床中进行精车，使活塞的尺寸和形状达到设计要求。
4.铆装：在活塞上制作并安装活塞销和油垫，确保活塞的运动顺畅。
5.表面处理：对活塞进行喷砂、阳极氧化等表面处理，提高活塞的耐腐蚀性和装配精度。
6.热处理：对活塞进行热处理，提高其硬度和强度，改善活塞的使用寿命。
7.精密加工：对活塞进行高精度的机加工，如磨削、镗孔等，以满足发动机的操作要求。
8.检测和验收：对加工后的活塞进行尺寸、形状、表面质量等各项检测与验收，确保活塞的质量符合要求。
二、发动机活塞的夹具设计夹具是用于固定工件，使其在加工过程中保持正确的位置和姿态的工具。
发动机活塞的夹具设计需要考虑以下因素：1.夹紧力：夹具需要具备足够的夹紧力，以确保活塞在加工过程中不会发生位移或松动。
2.夹持方式：根据活塞的形状和结构特点，选择合适的夹持方式，如机械夹持、气动夹持、液压夹持等。
3.支撑和定位：夹具需要提供适当的支撑和定位，使活塞在加工过程中保持正确的位置和姿态。
4.可调性：夹具需要具备一定的可调性，以适应不同型号、规格的活塞加工。
5.便捷性：夹具的操作简单、快速，能够提高加工效率和工作人员的工作舒适度。
6.辅助工具：夹具需要配备适当的辅助工具，如量具、标尺等，以便进行调试和检测。
7.安全性：夹具需要具备足够的安全性，避免在加工过程中对工作人员和设备造成伤害。
总结：发动机活塞的加工工艺和夹具设计对活塞的质量和性能具有重要影响。
加工工艺需要经历原料准备、粗车、精车、铆装、表面处理、热处理、精密加工等多个环节。
夹具设计需要考虑夹紧力、夹持方式、支撑和定位、可调性、便捷性、辅助工具和安全性等因素。
通过合理的加工工艺和夹具设计，可以提高活塞的质量和性能，确保发动机的正常运行。
机械加工工艺过程卡片
机械加工工艺过程卡片
一、机械加工工艺过程卡片的内容
1.零件信息：包括零件图号、名称、材料等。
这些信息可以帮助操作者快速了解和定位要加工的零件。
2.工序：将整个加工过程划分为若干个工序，每个工序指明了具体的加工内容和顺序。
例如，粗加工、精加工、表面处理等。
二、机械加工工艺过程卡片的应用
1.制定标准化的工艺过程：通过制作机械加工工艺过程卡片，可以将工艺过程规范化，并且为操作者提供明确的加工要求。
这样可以提高产品的加工效率和一致性，减少不必要的错误。
3.提高加工质量：通过详细的工艺要求和加工内容，可以确保零件加工后的尺寸精度和表面质量符合要求。
同时，指定合理的装夹方式和加工顺序，可以减少形变和误差的产生，提高零件的加工质量。
4.便于工艺改进和优化：通过对机械加工工艺过程卡片内容的记录和分析，可以发现工艺中存在的问题和瓶颈，并且找到优化的方案。
这样可以提高加工效率和降低成本。
5.提高工艺稳定性：通过制作机械加工工艺过程卡片，可以将工艺过程固定下来，避免每次加工都需要重新调整参数和工艺。
这样可以提高加工的稳定性和一致性。
总结起来，机械加工工艺过程卡片是一种对机械加工过程进行规范和记录的工具，它包括了零件信息、工序、加工内容、工艺要求等内容。
通过应用机械加工工艺过程卡片，可以提高加工效率和质量，并且便于工艺
改进和优化。
在实际生产中，制作和应用机械加工工艺过程卡片是非常有益的。
活塞零件的机械加工工艺规程
活塞零件的机械加工工艺规程活塞是内燃机的重要部件之一，其机械加工工艺规程对于活塞的质量和性能具有重要影响。
下面将从活塞零件的材料选择、加工工艺流程、加工设备和工具选择等方面介绍活塞零件的机械加工工艺规程。
一、材料选择活塞零件的材料通常采用高强度铝合金，如Al-Si-Cu-Mg系列铝合金。
在选择材料时，应考虑到材料的强度、硬度、耐磨性、耐腐蚀性等因素，同时还要考虑到材料的可加工性和成本等因素。
二、加工工艺流程活塞零件的加工工艺流程通常包括以下几个步骤：1. 铸造成型：将铝合金熔化后，通过铸造成型的方式制造出活塞的初步形状。
2. 粗加工：将铸造成型后的活塞进行粗加工，包括车削、铣削、钻孔等工艺，以达到初步的尺寸和形状要求。
3. 热处理：将粗加工后的活塞进行热处理，以提高其强度和硬度等性能。
4. 精加工：将经过热处理的活塞进行精加工，包括车削、磨削、抛光等工艺，以达到最终的尺寸和形状要求。
5. 表面处理：对精加工后的活塞进行表面处理，包括喷涂、阳极氧化等工艺，以提高其耐磨性和耐腐蚀性等性能。
三、加工设备和工具选择1. 车床：活塞的车削加工通常采用数控车床进行，以保证加工精度和效率。
2. 铣床：活塞的铣削加工通常采用数控铣床进行，以保证加工精度和效率。
3. 磨床：活塞的磨削加工通常采用内圆磨床和平面磨床进行，以保证加工精度和表面质量。
4. 刀具：活塞的加工刀具通常采用硬质合金刀具和陶瓷刀具等高硬度刀具，以保证切削效率和切削质量。
总之，活塞零件的机械加工工艺规程对于活塞的质量和性能具有重要影响。
在加工过程中，应根据活塞零件的材料特性和加工要求，选择合适的加工工艺流程、加工设备和工具，以保证活塞的加工质量和性能。
活塞制造工艺流程
活塞制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!活塞制造工艺流程一、原材料准备阶段在进行活塞制造之前，需要准备各种原材料和工具。
活塞机加工工艺过程卡
自检（游标卡尺）
30
车
调头，车端面，精车Ø99.5外圆达图，精车2-15+0.2 0槽及6.3+0.2 0槽达图，钻、镗Ø60H8深13内孔达图，钻、镗M48螺纹底孔，攻M48×2-6H螺纹,倒角
自检（游标卡尺、螺纹规）
40
车
调头车端面，长度达图，精车Ø99.5外圆达图
****液压设备有限公司
机加工工艺过程卡
产品型号
零(部)件图号
****10101-4
第1页
产品名称
****10101
零(部)件名称
活塞
共1页
材料牌号
45＃
毛坯种类
圆钢
毛坯外形尺寸
Ø110×62
毛坯件数
1
每台件数
备注
工序号
工序名称
工序内容
设备
工艺要求
检验手段
工时
10
下料
圆钢Ø110×62
锯床
卷尺
20
车
自检（游标卡尺）
50
钳
划4-Ø8孔中心线
自检（游标卡尺）
60
钻
钻4-Ø8均布光孔达图
摇毛刺
80
检验
记录本（游标卡尺）
编制（日期）
审核（日期）
会签（日期）
标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
