光纤入户箱、弱电箱连接示意图
光纤连接示意图
光纤连接示意图一、双纤SC光接口，必须采用SC的光跳线连接，左边光纤收发器光口的上面接口连接右边光纤收发器的下面光接口（一台光纤收发器的TX应于另一台的RX连接），两台之间的连接是交叉的。
二、光纤收发器可以用于运营商和终端客户的光纤宽带，做为光猫使用。
三、光纤收发器可以用于以太局域网中，五类双绞线传输距离超过100米就无法稳定传输，光纤收发器可以无中继传输120公里，在局域网中可做为延长传输距离的设备来使用，可直接接入电脑的网卡、交换机、路由器使用（注：自适应的光纤收发器可以兼容本速率以下的设备，比如：的光纤收发器，可以直接接入100M的交换机，也可以接入10M的交换机，纯速率的光纤收发器只能使用在同速率的设备上，不然接入后是不通的NET-LINK HTB-1100S是自适应快速以太网光纤收发器。
它可以实现双绞线和光纤两种不同传输介质的转换，中继和100Base-FX两个不同网段，能满足远距离、高速、高带宽的快速以太网工作组用户的需要。
产品技术参数：符合和100Base-FX以太网标准提供一个SC型的单模光纤端口和一个RJ45端口RJ45端口支持端口自动翻转（Auto MDI/MDIX）功能RJ45端口速率、全/xx模式自适应双绞线最大传输距离100米，单模光纤最大传输距离千米(视不同型号而定)外置电源兼容IEEE 802.3u 10Base-TX、100Base-TX和100Base-FX以太网标准连接接口：一个SC型的光纤连接器和一个RJ45连接器双绞线端口支持速率和全/半双工模式自动适应支持Auto MDI/MDIX，无需进行电缆选择光纤端口可以进行全/xx模式选择连接线缆类型：RJ45连接器：5类双绞线SC光纤连接器：，多模光纤，1300nm多模光纤双绞线最大传输距离100米，单模光纤最大传输距离千米(视不同型号而定) 提供电源、光纤和UTP端口状态指示灯提供外置交流电源（5V/1A外置电源）工作环境：工作温度：0℃~40℃存储温度：-40℃~70℃湿度：5%~95%无凝结。
某住宅楼单体综合强弱电布线方案图
ODF配线架网络弱电间分布图
109 110 111 112 113 114 115 116 117 118
1507
1508
1605
1606
1607
1 2 3 4 5 6 7 8 9 10
121 122 123 124 125 126 127 128 129 130
1705
1706
1707
1708
1805
1 2 3 4 5 6 7 8 9 10
2605
2606
2607
2608
2705
1 2 3 4 5 6 7 8 9 10
61 62 63 64 65 66 67 68 69 70
2707
2708
2805
2806
2807
1栋二单元24层配线箱144芯光缆2（73芯-98芯覆盖29-30层）
1 2 3 4 5 6 7 8 9 10
73 74 75 76 77 78 79 80 81 82
ODF配线架2 2#1单元1-30层、2#2单元1-33层
ODF配线架3 3#3-18层
2701 9 10 69 70
2803
11 12 11 12
2102 11 12 23 24
2204 11 12 35 36
2402 11 12 47 48
2504 11 12 59 60
2702 11 12 71 72
2804
ODF第一排 144芯光缆 房间号 ODF第二排 144芯光缆 房间号 ODF第三排 144芯光缆 房间号 ODF第四排 144芯光缆 房间号
1506 11 12 119 120
1608 11 12 131 132
1806 11 12 143 144
155M的光纤入户中继传输线路示意图
155Mb（63条E1线）中继线路传输示意图
第一种连接方案：
155Mb光纤由电信/网通机房的SDH设备(光端机传输设备)通过光纤连结传输至室外机房对应SDH设备接收信号，由室外中继设备转换成2M中继线路，具体过程如下：
简单示意图：
Internet
SDH设备由电信方面根据其对接机房（租赁方）的具体传输设备而提供，如果只为了满足现有的155Mb线路，最简单的配置是只需上带63E1接口的SDH 传输设备即可，后端再由E1接口通过2Mb传输线接到5800等型号的中继网关设备上。
（SDH设备和2Mb传输线都由电信方提供）。
第二种连接方案：
1. 如果未来还有扩容或增加交换机的可能，也可一次性上多路复用SDH设备，
后端上DDF端子板和配线架，实现为一个小局的规模；
2. E1线需要由SDH设备内打线到配线架上，再由线架转到网关设备，其投资和
人员要求较大；
3. 传输线路架好，数据都由电信人员配置，根据相应中继网关设备，由电信对每
条2M线路做PRI或7号的数据；
4. 中继网关再接上租赁方机房提供的网络资源，即可实现voip网络电话。
家庭光纤入户布线技巧
家庭光纤入户布线技巧为了满足您在住宅内随时随地的高速上网、视频、娱乐、童话等要求，建议您在家庭装修时采用的家庭网络布线基本方式为一下内容。
●家庭信息箱或网络汇聚点不宜设置在潮湿油腻的位置，并尽量选择安装在家庭无线覆盖较好的位置。
●为了便于在不同的位置上网，住宅内的各个房间及功能区域均应有五类线通达到家庭信息箱或网络汇聚点，并分别安装网线插座，组成家庭局域网，从而实现资源共享。
●住宅内凡需安装电视机的位置均应该设置网线插座，并单独敷设五类线至家庭信息箱或网络汇聚点，从而满足每台电视机都能观看到IPTV节目。
●客厅、卧室、书房应安装电话插座;卫生间、厨房内可根据需要设置电话插座，各电话插座应分别布放电话线至家庭信息箱或网络汇聚点。
●各插座的盒体安装高度：卫生间，厨房距地坪1000-1300mm，其余部位距地坪300mm。
在上述家庭网络布线基本方法基础上，以下三种不同场景下的家庭布线方式，可供您参考：场景一：开发商交房时已使用上海电信推举的家庭信息箱结构尺寸或更大规格的家庭信息箱，已经您在装修时将原有家庭信息箱更换为上海电信推举的家庭信息箱结构尺寸或更大规格的家庭信息箱。
将FTTH网络终端和家庭网络设备安装在家庭信息箱内;住宅内的电话线、五类线采用星型布线方式，并汇聚到家庭信息箱;如您喜欢使用无线上网，请从无线AP安装位置敷设1条五类线至家庭信息箱，并提供电源插座为无线AP设备供电。
典型布线示意图如下：图解：光纤一举搞定，全家一起享受!高速上网、高清IPTV……OK没问题!场景二：开发商交房时安装的家庭信息箱结构尺寸不能满足要求或因其他各种原因无法使用现在的家庭信息箱，而您在装修时能在其他位置如书房等处安装一只电信推举的家庭信息箱结构尺寸或更大规格的家庭信息箱。
将FTTH网络终端和家庭网络设备安装在新的家庭信息箱内;住宅内的电话线、五类线采用星型布线方式，并汇聚到该家庭信息箱;如您喜欢使用无线上网，请从无线AP安装位置敷设1条五类线至该家庭信息箱，并提供电源插座为无线AP设备供电。

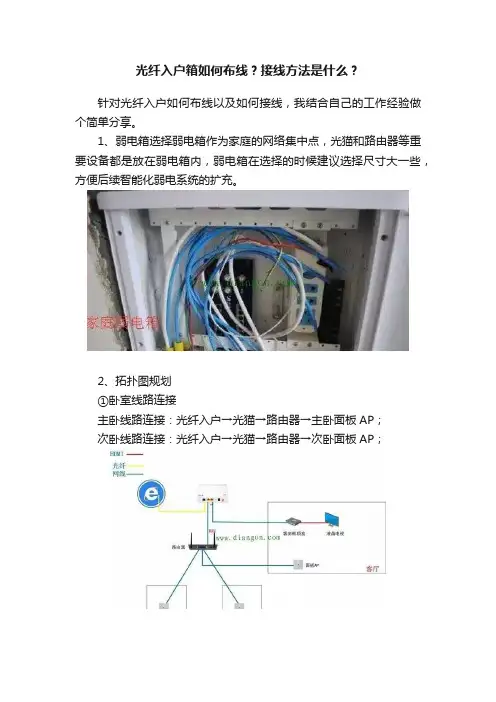

光纤入户箱如何布线？接线方法是什么？
光纤入户箱如何布线？接线方法是什么？
针对光纤入户如何布线以及如何接线，我结合自己的工作经验做个简单分享。
1、弱电箱选择弱电箱作为家庭的网络集中点，光猫和路由器等重要设备都是放在弱电箱内，弱电箱在选择的时候建议选择尺寸大一些，方便后续智能化弱电系统的扩充。
2、拓扑图规划
①卧室线路连接
主卧线路连接：光纤入户→光猫→路由器→主卧面板AP；
次卧线路连接：光纤入户→光猫→路由器→次卧面板AP；
②客厅线路连接
IPTV：光纤入户→光猫→客房机顶盒→液晶电视；
网络：光纤入户→光猫→路由器→客厅面板AP；
3、部署实施
光猫是运营商提供的，你需要采购无线路由器和面AP，由于现在家中的带宽都是百兆以上，建议路由器wan和lan口选择千兆，路由器和光猫都是放在家中弱电箱内，面板AP，分别放置客厅，主卧和次卧。
4、优势此方案最大的优势就是，在主卧次卧以及客厅内WiFi都能实现无缝漫游，且WiFi的信号非常稳定，加上采用面板AP，在房间内看不到任何网线和电源线，外观非常美观！
综上所述，光纤入户后，需要做好IPTV和有线和无线的规划，无线采用面板AP的方式，信号更加稳定。
留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。
家庭强弱电连接示意图和安装方法
家庭强弱电连接示意图施工规范与工艺（适用于强电与弱电改造）一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω 。
5 、各弱电子系统均用星型结构。
6 、进线穿线管 2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）。
7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为40%~50%8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。
10 、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。
连续弯曲超过 2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
11 、暗管弯曲半径不得小于该管外径的 6~10 倍。
12 、在暗管孔内不得有各种线缆接头。
13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交 * 距离不应小于 100mm 。
15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16 、暗盒均应该加装螺接以保护线路。
家庭弱电连接示意图二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
① 电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线；② 背景音乐线：标准 2 × 0.3 平方毫米线③ 环绕音响线：标准 100-300 芯无氧铜④ 视频线：标准 AV 影音共享线⑤ 网络线：超五类 UTP 双绞线⑥ 有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
光纤进户时该如何分支到每个房间？
光纤进户时该如何分支到每个房间？
光纤入户成为目前最为广泛的宽带上网方式，一根光纤实现了“宽带上网”，“IPTV电视”，“固定电话“三种功能，实现了三网融合。
光纤入户之后如何对网络进行分配呢，下文具体说一说。
网络汇聚节点的选择
•光纤入户的位置一般选择在家庭的弱电箱，弱电箱空间狭小，并且是金属制成的，无线路由器最好不要放在弱电箱，散热不好，金属的屏蔽作用比较强；
•建议将家庭网络的汇聚节点选择在客厅，光猫放置在弱电箱。
网络布线
•弱电箱到客厅电视位置至少要拉两条网线，其中一条用于连接无线路由器（主无线路由器器），另一条用于IPTV电视；
•每个房间到客厅电视位置需要拉一条网线，用于连接电脑或者下级无线路由器实现无线信号的扩展，如果房间有看IPTV电视的需求，那么需要再拉一条网线。
家庭网络设备的连接
•对于大户型的房子，单台无线路由器很难实现全屋WiFi覆盖，可以在信号不好的房间级联一个路由器，增加无线WiFi的覆盖范围；
•级联路由器一般只作为具有无线功能的交换机使用，建议使用LAN端口连接上级无线路由器，关闭DHCP服务，用于扩展主无线路由器的无线信号。
对于光纤入户之后，如何分支到每个房间，大家有什么看法呢，欢迎在评论区，留言讨论。
如需更多帮助，请私信关注。
谢谢。
