数电脉搏计数器电路课程设计

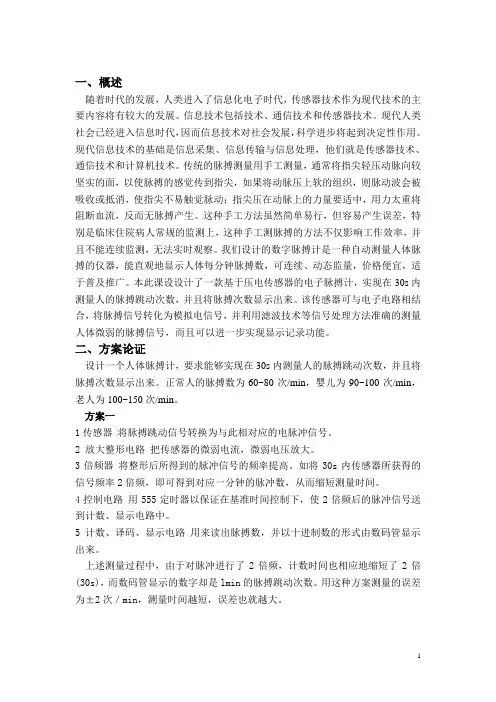

数电课设——人体脉搏计数器
一、概述随着时代的发展，人类进入了信息化电子时代，传感器技术作为现代技术的主要内容将有较大的发展。
信息技术包括技术、通信技术和传感器技术。
现代人类社会已经进入信息时代，因而信息技术对社会发展，科学进步将起到决定性作用。
现代信息技术的基础是信息采集、信息传输与信息处理，他们就是传感器技术、通信技术和计算机技术。
传统的脉搏测量用手工测量，通常将指尖轻压动脉向较坚实的面，以使脉搏的感觉传到指尖，如果将动脉压上软的组织，则脉动波会被吸收或抵消，使指尖不易触觉脉动；指尖压在动脉上的力量要适中，用力太重将阻断血流，反而无脉搏产生。
这种手工方法虽然简单易行，但容易产生误差，特别是临床住院病人常规的监测上，这种手工测脉搏的方法不仅影响工作效率，并且不能连续监测，无法实时观察。
我们设计的数字脉搏计是一种自动测量人体脉搏的仪器，能直观地显示人体每分钟脉搏数，可连续、动态监量，价格便宜，适于普及推广。
本此课设设计了一款基于压电传感器的电子脉搏计，实现在30s内测量人的脉搏跳动次数，并且将脉搏次数显示出来。
该传感器可与电子电路相结合，将脉搏信号转化为模拟电信号，并利用滤波技术等信号处理方法准确的测量人体微弱的脉搏信号，而且可以进一步实现显示记录功能。
二、方案论证设计一个人体脉搏计，要求能够实现在30s内测量人的脉搏跳动次数，并且将脉搏次数显示出来。
正常人的脉搏数为60~80次/min，婴儿为90~100次/min，老人为100~150次/min。
方案一1传感器将脉搏跳动信号转换为与此相对应的电脉冲信号。
2 放大整形电路把传感器的微弱电流，微弱电压放大。
3倍频器将整形后所得到的脉冲信号的频率提高。
如将30s内传感器所获得的信号频率2倍频，即可得到对应一分钟的脉冲数，从而缩短测量时间。
4控制电路用555定时器以保证在基准时间控制下，使2倍频后的脉冲信号送到计数、显示电路中。
5计数、译码、显示电路用来读出脉搏数，并以十进制数的形式由数码管显示出来。
电类课程设--脉搏跳动测量电路设计
目录一已知参数和设计要求 (1)1.1 基本要求 (2)1.2 发挥部分 (2)1.3 课程设计工作计划 (2)1.4 学生应完成的工作：（1）完成基本设计要求；（2）完成课 (2)二设计方案 (2)2.1 设计原理： (2)2.2 系统原理框图： (3)2.3单元电路设计 (3)2.3.1放大电路 (3)2.3.2 滤波电路 (4)2.3.3整形电路 (4)2.3.4 LM234引脚图 (5)2.3.5数显电路 (6)2.3.6单片机和报警电路 (6)2.3.7单片机程序设计流程图： (7)2.4总电路图 (10)三心得体会 (11)四参考文献 (12)一、已知参数和设计要求设计一个脉搏跳动测量电路。
设计参数：脉搏跳动传感器为模拟信号:5--50mv,噪声信号小于20mv。
要求1、基本要求：（1）电压比较用施密特触发器；（2）显示每分钟跳动值；（3）循环显示，每隔10s刷新一次，显示前一分钟的心跳次数，显示最小位为1次。
（4）每分钟跳动小于60、大于130时进行声光报警；正常心跳次数时蜂鸣器不响，绿灯亮；非正常心跳次数时蜂鸣器响，红灯亮。
2、发挥部分：选定传感器；判断测量范围中的异常。
3、课程设计工作计划：第一周完成资料查询、总体方案设计及部分电路设计；第二周完成具体电路设计及设计报告4、学生应完成的工作：（1）完成基本设计要求；（2）完成课程设计报告。
二、设计方案1、设计原理：电路由传感器模拟信号、信号放大电路、滤波电路、整形电路、单片机电路、数码显示电路和报警电路等六部分组成。
传感器模拟信号经过信号放大电路进行放大，再由一个二阶压控有源低通滤波器滤掉信号中的噪声信号，然后信号经过有555定时器构成的施密特触发器对信号波形进行整形后输入到单片机中，单片机采用8051单片机，在单片机中对信号计数，然后输出到数显电路和报警电路。
数显电路显示每分钟跳动数，报警电路对于正常心跳次数时蜂鸣器不响，绿灯亮；非正常心跳次数时蜂鸣器响，红灯亮。
数电课程设计心率计
数电课程设计心率计一、课程目标知识目标：1. 理解数字电路基础知识，掌握心率计中数字电路的设计原理；2. 学习并掌握心率计的硬件组成、工作原理及各部分功能；3. 了解心率计在医疗、运动等领域的应用及其重要性。
技能目标：1. 能够运用所学知识，设计并搭建一个简单的心率计数字电路；2. 学会使用相关仪器、工具进行电路调试，解决实际问题；3. 提高分析问题、解决问题的能力，培养动手实践和团队协作能力。
情感态度价值观目标：1. 培养学生对数字电路的兴趣，激发学习热情；2. 培养学生的创新意识，鼓励他们勇于尝试、不断探索；3. 增强学生的责任感，使他们认识到技术发展对人类生活的影响，关注健康问题。
本课程旨在结合数字电路相关知识，通过设计心率计的实践活动，使学生在掌握基本原理的同时，提高实际操作能力。
课程针对学生的年级特点，注重理论与实践相结合，培养学生的动手能力、创新能力和团队协作能力。
通过课程学习，让学生了解心率计在实际生活中的应用，提升他们对健康问题的关注程度，从而达到学以致用的目的。
二、教学内容1. 数字电路基础知识回顾：逻辑门电路、组合逻辑电路、时序逻辑电路等；2. 心率计工作原理介绍：光电传感器原理、模拟信号处理、数字信号处理；3. 心率计硬件组成：传感器、信号放大器、滤波器、模数转换器、微处理器；4. 数字电路设计：组合逻辑电路设计、时序逻辑电路设计、微控制器编程；5. 心率计电路搭建与调试：选用合适元器件，搭建心率计电路，进行实际测试；6. 心率计应用案例分析：分析心率计在医疗、运动等领域的实际应用案例；7. 教学实践：分组进行电路设计、搭建与调试，每组展示成果，相互交流经验。
教学内容参考教材相关章节，以理论与实践相结合的方式进行。
教学进度安排如下：1. 数字电路基础知识回顾（1课时）2. 心率计工作原理介绍（1课时）3. 心率计硬件组成（1课时）4. 数字电路设计（2课时）5. 心率计电路搭建与调试（2课时）6. 心率计应用案例分析（1课时）7. 教学实践（3课时）三、教学方法本课程将采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：通过教师对数字电路基础知识、心率计工作原理及硬件组成的系统讲解，为学生奠定扎实的理论基础。
数字脉搏计课程设计报告
天津大学电力电子课程设计报告课题名称：数字脉搏计实验人：自动化1班淦智权同组人：自动化1班李得铭2014年12月25日一、设计任务及要求：设计、组装一个数字脉搏计。
（1）用十进制数字显示被测人体的脉搏每分钟跳动的次数，测量范围为20~200次/分。
（2）在短时间（5秒、15秒）内测量出每分钟的脉搏数。
（3）测量误差±4次/分。
（4）锁定每分钟的脉搏数，分别要求：①显示计数过程，并保持计数结果。
手动清零。
②不显示计数过程，锁存为计数结果。
自动清零，自启动计数。
注：5S和15S由开关控制。
二、电路设计方案及原理(一)总方案原理图：对于方案选择，由提供的PPT上的方案的原理框图，我们决定按该框图进行分析，不过在每个框图部分实现会有多种方案并进行有计划的结合实际的改造。
1、模拟信号处理（设计并仿真）对于脉搏信号的放大、滤波、整形部分采用 MultiSim或PSPICE仿真实现。
脉搏信号放大器（仿真）输入：1mV、1.2Hz输出：能够驱动CMOS数字芯片性能指标：电压增益：大于1000倍通频带：0.15Hz —30Hz仿真要完成的主要任务：功能分析、指标测量。
2、给定条件实验箱一台：直流电源、面包板、连续脉冲信号等元器件：锁相环 CD4046计数器（可预置数的4位二进制计数器） CD4526计数器（二——十进制同步加计数器） CD4518计数器/分频器（14位二进制串行计数器/分频器） CD4060译码器 74LS48数码管 LG5011AH(实验箱上74LS48已与数码管连接好）缓冲器（反相器）电阻、电容若干数电实验中常用芯片三、各单元部分设计及电路实现(一)仿真阶段对于仿真部分的要求题目要求如下：输入：1mV、1.2Hz；电压增益：大于1000倍；通频带：0.15Hz—30Hz我们采用的multisim仿真，仿真阶段有三个部分，分别是：放大，滤波及整形。
放大是要将采集到的微小的脉搏信号放大成可读取的信号；滤波是为了滤去杂波；整形是为了将正弦信号转化为方波，方便计数1、放大部分对于放大，我们用的是最基础的放大器放大方法，由于电压增益大于1000，我们决定放大3000倍，采用三个LM324器件，进行10*10*30三级放大，具体参数见下图。
数显脉搏测试仪课程设计报告样本
电子电路课程设计报告院、系：信息工程系专业：电子信息工程学号：姓名：同组人：指引教师：二0一一年一月七日目录一、课程设计实验目………………………………………………3二、课程实验设计方案…………………………………………………3三、设计规定及技术指标 (3)四、课程设计实验器材 (3)五、课程设计实验原理 (4)（1）集成运放放大电路 (4)（2）555定期器原理及应用简介 (4)（3）计数器 (6)（4）译码器 (7)（5）七段数码管 (9)（6）压电陶瓷片 (10)六、仿真调试与分析 (11)七、元件安装与焊接 (11)八、课程设计实验心得 (12)电子电路课程设计报告脉搏测试仪是用来测量一种人心脏跳动次数电子仪器，也是心电图重要构成某些。
它是用来测量频率较低小信号（传感器输出电压普通为几种毫伏）。
咱们组选取本课题设计项目，重要是感觉做一种难度相对比较高课题既能锻炼自己设计和动手能力，并且成品又具备现实运用价值，一举两得。
一、课程设计实验目：1．通过对电子技术综合运用，使学到理论知识互相融泄贯通，在结识上产生一种奔腾。
2．初步掌握普通电子电路设计办法，使学生得到某些工程设计初步训练，并为后来毕业设计奠定良好基本。
3．培养同窗自学能力，独立分析问题、解决问题能力。
对设计中遇到问题，通过独立思考、查找工具书、参照文献、谋求对的答案；对实验中遇到某些问题，能通过观测、分析、判断、改正、再实验、再分析等基本办法去解决。
4．通过课程设计这一教学环节，树立严肃认真，文明仔细，实事求是科学作用，树立生产观点，经济观点和全局观点。
为更好运用所学知识，加深对电子电路掌握，达到创新目。
通过实践制作一种数字频率计，学会合理运用集成电子器件制作电路二、课程实验设计方案：把转换为电信号脉搏信号，在单位时间内进行记数，并用数字显示其记数值，从而直接得到每分钟脉搏数。
三、设计规定及技术指标它基本功能是：用传感器将脉搏跳动转换为电信号，并加以放大，整形和滤波。
数字脉搏计 实验报告
数字脉搏计课程设计实验报告【设计任务与要求】1、要求用十进制数显示被测人体脉搏每分钟跳动的次数，测量范围30～160次/min；2、要求在短时间内（5s、15s）测出脉搏数/每分钟；3、测量范围要求在±4次/min以内；4、要求锁定每分钟脉搏数，将测量结果通过数码管出来，共分为显示计数过程，不显示技术过程两种方案；5、要求采用手动清零、自动清零（自启动）两种方式。
【课程方案原理框图】【课程方案】1、信号发生与采集将脉搏跳动信号传感器转换为与此相对应的电脉冲信号；2、放大电路把传感器的微弱电流放大，微弱电压放大，采用高输入阻抗的非门进行放大；3、低通滤波滤除空气中的高频，只让低频脉冲信号通过。
对脉搏信号进行采集的时候，空气中交流工频干扰最大，根据有源滤波原理将其滤除。
4、整形电路可用两个非门组成的施密特触发器对放大后的信号进行整形；5、定时电路用555定时器组成多谐振荡器，达到5s、15s的精确计时；6、通过计数、译码、显示读出脉搏数，并以十进制数的形式由数码管显示出来。
数码管采用共阴数码管。
【单元电路设计与参数计算】1、信号发生与采集：通过陶瓷压电传感器对脉搏进行采样收集。
2、放大与滤波电路：将5mV的正弦信号放大为5V的正弦信号，即差模电压增益为1000。
图示为用LM324设计的同相放大器，其输出信号，Vi 为幅值为5mV 的输入信号。
则另：倍。
，即正弦信号放大了可得10001000,321,33≈=Ω==Ω=Vi VoAv K R R M RVi R R Vo )131(+=左图为二阶低通滤波器电压增益随频率变化曲线，在f=f o 之后随f 增加，增益急剧下降，从而达到低于f 频率通过的效果图示为二阶压控电压源低通滤波电路其实质是通带增益接近1的同相比例放大电路和滤波电路整合而成，通带增益A vP =451R R +≈1，截止频率为RCf π21=，令nF C C K R R 80021,176==Ω==，则f ≈200Hz 。
电子技术课程设计---电子人体脉搏计的设计
电子技术课程设计---电子人体脉搏计的设计一、课程设计目的1.应用电子技术知识设计制作一台电子人体脉搏计，实现在短时间内测量人体脉搏数，并显示其数值。
总体目标：（1）掌握电子产品的初步设计方法、以及元件计算、选用。
（2）学习电子元件焊接与安装。
（3）学习电子产品使用通用测量仪器的调试方法。
2.功能技术指标（1）实现在15秒钟以内测量1分钟的脉搏数，并显示其数值；（2）测量误差≤±2次/分钟；（3）可以连续测量或单次测量；（4）最大显示300次/min。
二、课程设计内容1、电子脉搏计的原理2、确定设计方案，画出组成方框图，简述每部分功能；3、电路元件数值计算，确定主要元件参数值4、绘制完整的电路原理图，生成元件清单。
5、装配焊接硬件电路并进行硬件测试、数据记录6、芯片介绍（1）4046芯片工作原理。
输入信号Ui从14脚输入后，经放大器A1进行放大、整形后加到相位比较器Ⅰ、Ⅱ的输入端，图3开关K拨至2脚，则比较器Ⅰ将从3脚输入的比较信号Uo与输入信号Ui作相位比较，从相位比较器输出的误差电压UΨ则反映出两者的相位差。
UΨ经R3、R4及C2滤波后得到一控制电压Ud加至压控振荡器VCO的输入端9脚，调整VCO的振荡频率f2，使f2迅速逼近信号频率f1。
VCO的输出又经除法器再进入相位比较器Ⅰ，继续与Ui进行相位比较，最后使得f2=f1，两者的相位差为一定值，实现了相位锁定。
若开关K拨至13脚，则相位比较器Ⅱ工作。
（2）4060芯片工作原理。
4060是由一振荡器和14位二进制串行计数器位组成，振荡器的结构可以是RC或晶振电路，CR为高电平时，计数器清零且振荡器使用无效。
所有的计数器位均为主从触发器。
在CP1(和CP0)的下降沿计数器以二进制进行计数。
（3）4553芯片工作原理。
4553是3位十进制计数器，但只有1个输出端，要完成3位输出，采用扫描输出方式，通过它的选通脉冲信号，依次控制3位十进制的输出，从而实现扫描显示方式。
数字脉搏计设计课程设计报告
课程设计报告课题名称：数字脉搏计学院：电气与自动化工程学院专业：电气工程及其自动化班级： 07级电气1班作者姓名：李振生学号： 3007203186 完成时间： 2010年1月5日一、设计任务及要求（1）设计一个数字脉搏计，要求用十进制数字显示被测人体脉搏每分钟跳动次数，测量范围30~160次/min。
（2）短时间内（5~15s）测出每分钟的脉搏跳动次数，误差为±4次/min。
（3）锁定每分钟的脉搏数，可以有两种方式，一种为显示计数过程，最后锁定；还有一种是不显示计数过程，直接显示结果。
（4）能够清零，两种方法，一种是手动清零，还有一种是自动清零。
（5）所有部分电路均要有仿真结果，仿真中用5p-p的正弦波来模拟人的脉搏信号，实际接线时直接用信号发生器发出的5V的方波脉冲作为测试信号，故放大整形滤波电路部分只作仿真即可。
（6）对于放大部分电路，要求差模放大倍数至少1000倍，输入电阻要求大于107欧，通频带为0.05Hz~200Hz，测试时还要测出输入输出电压的波形（即整形前后的电压波形）。
二、各单元电路设计方案比较及参数确定（1）总方案原理框图（2）信号放大电路这部分电路主要完成将5mV的正弦波输入信号放大1000倍（5V），使其可以驱动后续的CMOS数字电路。
方案一：采用运算放大器lm324构成的反相放大电路电路图如图2-2-1所示，在理想条件下有V o=－R2/R1*Vi 。
运放的闭环电压增益为Avf=－R2/R1，输入电阻为Rif=R1。
如果对输入电阻有要求可以先确定R1，再根据放大倍数确定R2。
为了减小输入偏置电流引起的运算误差，在同相输入端应接平衡电阻R3，且R3=R1∥R2。
电路如图2-1所示，输入信号由反相端输入，实际电路中拟采用三级放大，总电路图如下图所示：参数选定如下：输入电阻要求不小于107欧，因而选定R1=10M 欧，第一级电路放大10倍，因而R2=100M 欧，R3=R1∥R2=9.1M 欧，第二级及第三级放大电路放大倍数仍为10倍，R5=R8=10k 欧，R7=R9=100k 欧，R4=R6=9.1k 欧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烟台南山学院数字电子技术课程设计题目脉搏计数电路设计姓名：___ XXXXXX ___所在学院：_工学院电气与电子工程系所学专业：_ 自动化班级：___电气工程XXXX学号：___XXXXXXXXXXXXXX指导教师：_____ XXXXXXXX ___ 完成时间：____ XXXXXXXXXXXXX数电课程设计任务书一、基本情况学时：40学时学分：1学分适应班级：12电气工程二、进度安排本设计共安排1周，合计40学时，具体分配如下：实习动员及准备工作：2学时总体方案设计：4学时查阅资料，讨论设计：24学时撰写设计报告：8学时总结：2学时教师辅导：随时三、基本要求1、课程设计的基本要求数字电子技术课程设计是在学习完数字电子课程之后，按照课程教学要求，对学生进行综合性训练的一个实践教学环节。
主要是培养学生综合运用理论知识的能力，分析问题和解决问题的能力，以及根据实际要求进行独立设计的能力。
初步掌握数字电子线路的安装、布线、焊接、调试等基本技能；熟练掌握电子电路基本元器件的使用方法，训练、提高读图能力；掌握组装调试方法。
其中理论设计包括总体方案选择，具体电路设计，选择元器件及计算参数等，课程设计的最后要写出设计总结报告，把设计容进行全面的总结，若有实践条件，把实践容上升到理论高度。
2、课程设计的教学要求数字电子技术课程设计的教学采用相对集中的方式进行，以班为单位全班学生集中到设计室进行。
做到实训教学课堂化，严格考勤制度，在实训期间累计旷课达到6节以上，或者迟到、早退累计达到8次以上的学生，该课程考核按不及格处理。
在实训期间需要外出查找资料，必须在指定的时间方可外出。
课程设计的任务相对分散，每3名学生组成一个小组，完成一个课题的设计。
小组成员既有分工、又要协作，同一小组的成员之间可以相互探讨、协商，可以互相借鉴或参考别人的设计方法和经验。
但每个学生必须单独完成设计任务，要有完整的设计资料，独立撰写设计报告，设计报告雷同率超过50%的课程设计考核按不及格处理。
四、设计题目及控制要求设计题目：脉搏计要求：1、实现15s测1min的脉搏数并显示其数字2、正常人脉搏数一般为60~150次五、设计报告设计完成后，必须撰写课程设计报告。
设计报告必须独立完成，格式符合要求，文字（不含图形、程序）不少于2000字，图形绘制规。
设计报告的格式如下：1、封面2、容提要3、目录4、正文(1) 所作题目的意义、本人所做的工作及系统的主要功能；(2) 方案选择及论证；(2) 设计步骤及原理图；(3) 元器件的选择；(4) 设计过程中出现问题的解决方法；5、心得体会6、参考文献六、考核方法数电课程设计的考核方式为考查，考核结果为优秀、良好、中等、及格和不及格五等，分数在90-100之间为优秀，80-89分之间为良好，70-79分之间为中等，60-69分之间为及格，60分以下为不及格。
考核分三个方面进行：平时表现20%；设计过程25%；设计报告40%；设计答辩15%。
有下列情形之一者，课程设计考核按不及格处理：1、设计期间累计迟到、早退达8次；2、设计期间累计旷课达6节；3、设计报告雷同率超过50%或无设计报告；4、不能完成设计任务，达不到设计要求。
序言数字电子时钟电路设计系统，以AT89C51单片机为控制核心，由键盘显示、LED 共阴极数码管和LED灯显示等功能模块组成。
基于题目基本要求，本系统对时间显示进行了重点设计。
本系统大部分功能由软件来实现，吸收了硬件软件化的思想，大部分功能通.过软件来实现，使电路简单明了，系统稳定性大大提高。
本文首先对基础电路进行介绍，通过对按键输入电路、时钟电路、复位电路、蜂鸣器驱动电路、显示电路、LED段码驱动电路等知识的学习，加深了对电子时钟的认识。
让后利用汇编语言进行编程，控制时钟的正常运行，最终完成了课题的设计。
本文讨论的单片机多功能时钟系统的核心是目前应用极为广泛的51系列单片机，配置了外围结构，构成了一个可编程的及时定时系统，具有体积小，可靠性能高，功能多等特点，不仅能满足所需要求而且还有很多功能可供扩展，有着广泛的应用领域。
目录第1章系统方案设计......................................................................................... - 1 -1.1 设计任务及要求 .................................................................................... - 1 - 第2章电路方案设定......................................................................................... - 1 -2.1数字脉搏计电路原理框图 ..................................................................... - 1 -2.2信号放大电路 ......................................................................................... - 1 -2.3滤波电路 ................................................................................................. - 2 -2.4整形电路 ................................................................................................. - 3 -2.5倍频电路 ................................................................................................. - 3 -2.6计数电路 ................................................................................................. - 3 -2.7选用芯片 ................................................................................................. - 3 -2.8数码管显示电路 .................................................................................... - 4 - 总结 .................................................................................................................... - 6 -第1章系统方案设计1.1 设计任务及要求1.1.1实现15s测出1min的脉搏数，并显示其数字。
1.2.1正常人脉搏数在60~150之间。
第2章电路方案设定2.1数字脉搏计电路原理框图图2.12.2信号放大电路将5mv正弦信号放大1000倍，以驱动CMOS芯片因为直接放大1000倍难以做到，故采用三级放大，此为用运放LM324的反相放大电路。
图2.22.3滤波电路本电路要求的通频带是0.5Hz~50Hz，因此需设计一个电路将频率高于200Hz的高频信号和频率低于0.05Hz的低频信号滤掉。
本部分电路用的是带通滤波器，由一个高通滤波器及一个低通滤波器串联而成，原理图如下：图2.3参数为：低通部分：R1=223欧，R2=455欧，R01=Rf1=678欧，C3=C4=10uF 高通部分：R3=45.5k欧，R4=22.3k欧，R01=Rf2=67.8k欧，C1=C2=10uF2.4整形电路放大滤波之后的信号仍需从模拟量转化为数字量，此功能使用整形电路完成。
方案一：滞环电压比较器整形电路由滞环电压比较器构成，如图，由于LM339属于集电极开路输出，使用时输出端应加2k欧的上拉电阻R3。
二极管VD的作用是电平转换，将比较器输出的正负脉冲信号变换成正脉冲输出。
方案二：施密特触发器可以很好的完成整形功能，触发器可用555定时器或CMOS构成，又或集成施密特触发器，为方便起见，此处使用集成施密特触发器74LS142.5倍频电路为提高脉冲信号的频率，从而缩短测量时间，使用锁相环倍频电路达到此效果。
CD4046是目前常见的集成锁相环，用CD4046实现的一种N倍频电路如下图所示。
CD4046是可预置数的4位二进制计数器，用来实现N分频。
改变置数值，可以改变N。
若要在5s在完成测量，需将信号频率加大12倍，倍频部分应采用12倍频电路（N=1011），若要在15s完成测量，需将信号频率加大4倍，倍频部分应采用4倍频电路（N=0011）。
2.6计数电路选用芯片CD4518。
引脚图如下：图2.4引脚功能说明：CD4518为16脚2/10进制同步加计数器,,其功能引脚分别为1-7,9-15.该计数器是单路系统脉冲输入〔1脚或2脚；9脚或10脚）4路BCD码信号输出,（3-6,11-14脚）CD4518有两个时钟输入端CP和EN,若用时钟上升沿触发,信号由CP输入,此时EN端为高电平（1）,若用时钟下降沿触发,信号由EN输入,此时CP 端为低吨平（0）,同时复位端Cr也保持低电平（0）,只有满足了这些条件时,电路才会处于计数状态。
2.7译码电路选用芯片CD4511，引脚图如下：图2.5引脚功能说明：BI：4脚是消隐输入控制端，当BI=0时，数码管不显示任何东西。
LE：锁定控制端，当LE=0时，允许译码输出，LE=1时译码器处于锁定保持状态。
LT：3脚是测试信号的输入端，当BI=1时，LT=0时，数码管将全部显示，这主要用于测试7段数码管有没有物理损坏。
A3,A2,A1,A0为8421BCD码输入端，高位到低位依次为A3~A0。
A，b，c，d，e，f，g为译码输出端，输出高电平有效。
因此将CD4518的3-6引脚或11-14引脚接到CD4511的A，B，C，D四个引脚，再将CD4511的a~g引脚接在数码管的8个引脚处，便可实现译码，计数，显示过程。
2.8数码管显示电路直接用数码管即可，需要注意在连线过程中要将数码管com端与地相连。
