地下通道施工方案-(完美版)
地下通道施工方案(3月24日改)
地下通道施工方案(3月24日改)一、引言地下通道的建设已成为城市规划和交通改善中不可或缺的一部分。
为了有效实施地下通道的施工工作并确保其安全性，本文将探讨地下通道施工方案的具体实施计划。
二、施工前准备工作1. 地质勘察与调查在施工前，必须进行全面的地质勘察与调查，以了解地下地质条件、地下水情况等，为后续施工提供必要的信息和依据。
2. 施工队伍组建组建合适的施工队伍，包括工程师、技术人员、作业人员等，确保施工团队专业素质和施工效率。
3. 施工设备准备准备必要的施工设备和机械设备，包括挖掘机、运输车辆等，确保施工能够顺利进行。
三、施工流程1. 开工准备在确定施工位置和范围后，进行开工准备工作，包括标定施工区域、搭建施工围栏等。
2. 地下通道挖掘根据设计图纸和地质状况，开始进行地下通道的挖掘工作，确保施工过程中安全可控。
3. 结构加固及设施建设在挖掘完成后，进行地下通道结构的加固和设施的建设，包括通风系统、照明系统等。
4. 路面恢复和清理施工结束后，进行路面的恢复和清理工作，确保施工现场整洁和安全。
四、安全管理1. 安全巡查与监测在施工过程中，定期进行安全巡查和监测，发现安全隐患及时处理，确保施工安全可控。
2. 安全培训与演练定期组织安全培训和演练，提升施工人员的安全意识和应急处理能力。
五、质量管理1. 质量检查与验收在施工过程中，进行质量检查和验收，确保工程质量符合设计要求和标准。
2. 质量整改与改进对发现的质量问题和不合格项进行整改和改进，确保工程质量稳步提升。
结语通过上述施工方案的实施，我们可以有效地进行地下通道的建设工作，并在过程中保障施工的质量和安全。
希望本文提供的方案能够为地下通道施工工作提供一定的参考和借鉴。
地下通道工程模板施工方案
地下通道工程模板施工方案一、项目概述地下通道工程是指在城市内部或者交通枢纽地区通过挖掘地下土体开挖和埋设管道等方式，建设用于人员通行、货物运输等的地下通道。
地下通道工程的施工方案是对地下通道工程施工过程中的各项工程技术措施和方法进行规范和说明，是地下通道工程施工的指导和依据。
地下通道工程的施工方案的编制应遵循相关规范和标准，综合考虑地质条件、环保要求、施工工艺、安全防护等方面的要求，确保地下通道工程施工的安全、高效和质量。
二、工程概况地下通道工程位于繁华商业区，总长度500米，宽度15米，高度8米。
地下通道采用开挖法施工，同时需要进行管线迁改和地下结构加固。
施工单位：XXX建筑工程有限公司监理单位：XXX监理有限公司设计单位：XXX设计院施工期限：XXXX年XX月XX日-XXXX年XX月XX日三、施工准备工作1. 组织机构为保障地下通道工程施工的顺利进行，施工单位应建立健全的施工组织机构，明确各岗位职责，确保施工人员的安全和工程的质量。
施工组织机构包括施工总承包部门、技术监理部门、安全生产管理部门、现场管理部门等。
同时，应明确各级管理人员的职责和权限，并定期进行组织机构的调整和完善。
2. 施工人员培训施工单位应对施工人员进行岗前培训，包括安全生产知识、施工技术培训、劳动纪律等方面的培训。
同时，对特种作业人员和高空作业人员进行专门的安全培训和考核，确保他们具备相应的技术和安全防护措施。
3. 施工设备准备施工单位应对相关施工设备进行检查和维护，确保施工设备的正常运转和安全使用。
同时，对于需要使用的特种设备和爆破设备，施工单位应提前申请相关许可证，并确保施工设备的合法使用。
4. 施工材料准备根据设计要求和施工进度，施工单位应提前准备好所需的施工材料和配件，确保施工进度不受材料供应的延迟影响。
对于需要特殊需求的施工材料，施工单位应提前与供应商进行沟通和协商，确保材料的质量和供应。
四、施工技术主要措施1. 地质勘察和处理根据地质勘察报告，对地下通道工程所在地的地质情况进行认真分析和处理。

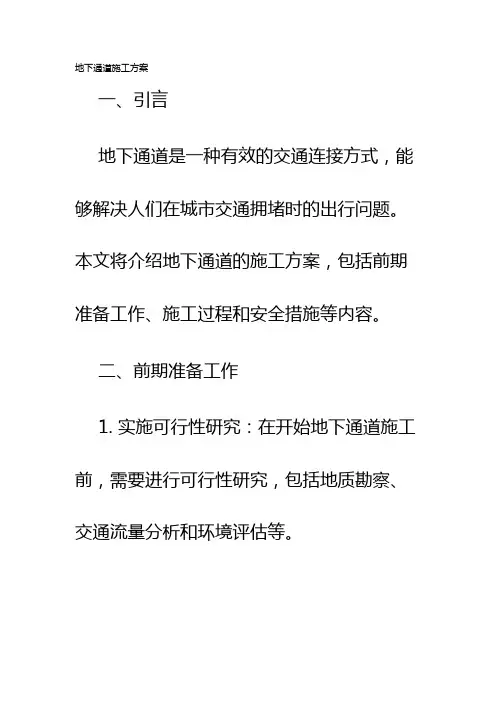

地下通道施工方案
地下通道施工方案一、引言地下通道是一种有效的交通连接方式，能够解决人们在城市交通拥堵时的出行问题。
本文将介绍地下通道的施工方案，包括前期准备工作、施工过程和安全措施等内容。
二、前期准备工作1. 实施可行性研究：在开始地下通道施工前，需要进行可行性研究，包括地质勘察、交通流量分析和环境评估等。
2. 设计方案制定：根据可行性研究的结果，制定地下通道的详细设计方案，包括通道的长度、深度、宽度、施工方法和材料选择等。
3. 土地征用和手续办理：地下通道施工需要占用土地，因此需要进行土地征用手续办理，确保合法施工。
4. 施工图纸设计：根据设计方案，制定详细的施工图纸，并获得相关审批手续。
三、施工过程1. 地面准备工作：在地下通道施工前，需要确保地面附近没有地下管线和其他障碍物，以免影响施工进度。
2. 隧道开挖：地下通道的主体部分是隧道，通常采用盾构机进行开挖。
在开挖过程中，需要注意安全、及时排除地层困难等问题。
3. 支护结构建设：在地下隧道开挖完成后，需要进行支护结构的建设，包括预制板、钢桩和混凝土喷射等。
4. 通风与照明系统安装：地下通道需要配备通风与照明系统，以确保通行安全和舒适性。
这些系统应当在施工过程中进行安装。
5. 道路和人行道修复：地下通道施工完成后，需要对地表道路和人行道进行修复，使其恢复到原有状态。
四、施工安全措施1. 施工现场管理：建立施工现场安全管理制度，明确责任和权限，遵守相关法规和标准。
2. 安全设施设置：在施工现场设置安全警示标志、防护栏、逃生通道等设施，确保施工人员和周围居民的安全。
3. 安全培训和监督：对施工人员进行安全培训，提高其安全意识，同时加强对施工过程的监督，确保施工安全。
4. 灾害防范措施：地下通道施工可能面临地质灾害和水灾等风险，需要采取相应的防范措施，如加固土方、排水和防水等。
五、结论地下通道的施工是一个复杂的工程，需要充分考虑地质、交通和环境等因素。
只有通过合理的前期准备工作、施工过程和安全措施，才能保证地下通道的顺利建设。
地下通道施工方案
地下通道施工方案地下通道施工方案一、项目概述本次地下通道施工项目是为了缓解城市交通拥堵，提高城市交通效率，同时改善市民的出行质量。
本项目所在位置为市中心，周边环境复杂，施工难度较大。
本方案旨在保证工期、质量、安全，最大限度的降低环境影响。
二、施工流程1.方案设计：根据项目需求，进行方案设计，确定施工方案。
进行地质勘察与土层测评，确定施工方案的技术可行性。
2.基础工程：进行土方开挖及地基处理，进行超前支护安装，固化原有地基及地下水处理。
3.结构工程：采用隧道开挖法施工，进行隧道开挖、地下室建设、顶板及双侧围护施工。
4.设备安装：进行通风、空调、输电、给水，照明及自动化设备的安装，确保完善的工程设施。
5.线路接通：进行隧道行车道及消防、安保、通信等线路接通工作，完成设施接通。
6.验收监测：进行质量验收，消除质量缺陷，完成监测工作。
7.竣工交付：对工程进行整体清理验收，完成交付工作。
三、施工方案1.基础工程：进行土方开挖及地基处理，进行超前支护安装，固化原有地基及地下水处理。
（1）土方开挖：进行粘土挖掘及基础平整工作，长达500米的路线每天朝上午9点至晚上7点施工，施工期总长约5个月。
（2）超前支护：为保护土壤结构，降低工程风险，采用大角度基槽法，用C型钢封顶，用高强度锚杆进行支撑，用机器喷射混凝土进行补强，固化原有地基，做好地下水、地质环境监测工作。
（3）地基固化及水工处理：采用生物修复技术，通过对土壤微生物的修复，加速有机物分解与降解，使土壤病毒数量降低，提高土壤自我修复能力，保证施工地基固化质量。
同时，采用井下架设固水板桥技术，进行地下水处理。
2.结构工程：（1）隧道开挖：采用隧道掘进机，通过钻铤、装载、运输、卸载等过程进行开挖，实现路线的两侧开挖。
掘进过程中采用钎杆和注浆和勘探性注浆法进行岩体处理，控制开挖量。
（2）地下室建设：地下室采用分层施工法，采用钻孔壁下承臂技术，加强地下室的安全性。
采用基础深降、抬高地面方法，进行地下室周长和质量控制。
隧道(地下通道)施工方案
隧道(地下通道)施工方案一、前期准备1. 项目概述：本文档旨在提供隧道(地下通道)施工方案，确保施工工作按照计划进行。
2. 目标：实现隧道(地下通道)的安全、高效施工，确保质量和进度。
3. 资源调配：指定专业施工团队、获得必要的设备和物资。
4. 环境评估：对施工区域进行环境评估，确定施工过程中可能遇到的风险和挑战。
二、施工步骤1. 地质勘测：进行地下地质勘测，了解隧道(地下通道)的地质情况和岩土力学特性。
2. 设计方案：根据地质勘测结果，制定合理的设计方案，包括隧道(地下通道)的尺寸、支护结构等。
3. 施工准备：清理施工区域，建立施工现场，确保施工安全、无障碍。
4. 掘进施工：按照设计方案，使用盾构机、钻爆法等方式进行隧道(地下通道)的掘进施工。
5. 支护加固：掘进施工完成后，根据隧道(地下通道)设计要求，进行支护结构的安装。
6. 设备安装：根据施工计划，进行隧道(地下通道)所需设备的安装和调试。
7. 安全检查：在施工过程中，定期进行安全检查，确保施工安全。
8. 完工验收：完成隧道(地下通道)施工后，进行验收，确保达到设计要求。
三、质量和安全控制1. 质量控制：设立质量管理团队监督施工质量，进行质量检查和测试。
2. 安全控制：制定施工安全操作规程，保障施工过程中人员和设备的安全。
3. 环境保护：采取措施减少对周边环境的影响，确保施工过程环境友好。
四、风险管理1. 风险识别：通过分析施工环境和施工过程中可能遇到的风险，识别潜在的风险。
2. 风险评估：对识别的风险进行评估，确定其对施工进度和质量的影响程度。
3. 风险控制：采取相应的控制措施，减少或消除风险，保证施工顺利进行。
五、计划管理1. 施工计划：制定详细的施工计划，包括各项工作的时间安排和责任人。
2. 进度跟踪：根据施工计划，及时跟踪施工进度并记录。
3. 问题解决：及时处理施工过程中遇到的问题，确保施工进度不受影响。
六、文档管理1. 施工日志：记录施工过程中的关键信息，包括施工进度、质量检验等。
地下通道施工方案(最终版)
地下通道施工方案(最终版)一、前言地下通道是连接城市各个重要区域的重要基础设施，具有重要的交通功能。
本文将介绍地下通道的施工方案，以确保施工过程高效、安全、顺利进行。
二、施工准备1. 规划设计在进行地下通道施工前，必须先进行详细的规划设计工作。
这包括确定地下通道的位置、长度、深度等参数，以及设计施工图纸和方案。
2. 人员组织组建合适的施工团队是施工准备的重要部分。
需要确定各个施工环节的负责人和工作人员，确保施工过程的协调和高效进行。
3. 设备采购根据施工设计需求，准备需要的施工设备和工具。
确保设备齐全、工作正常，以保障施工进度。
三、施工流程1. 开挖地下通道首先需要进行地下通道的开挖工作。
根据设计要求和施工图纸，采用适当的开挖方式和机械设备进行挖掘工作。
2. 地下结构施工在地下通道内部结构施工过程中，需要注意材料选择、工艺标准等方面要求。
确保地下结构的强度和稳定性。
3. 道路铺设完成地下结构施工后，需要进行道路铺设工作。
根据设计要求，铺设合适的路面材料，确保道路平整、耐磨。
四、施工质量控制1. 施工监督施工过程中，需要有专人进行施工现场监督，确保施工按照设计要求和标准进行。
2. 质量检测定期对施工现场和材料进行质量检测，及时发现问题并进行处理，保证施工质量符合标准要求。
五、安全防范措施1. 安全培训在施工前，对施工人员进行安全培训，提高他们的安全意识和应急处理能力。
2. 安全设施设置必要的安全设施，如安全带、防护栏等，确保施工人员在高空或深坑等危险环境下的安全。
六、总结地下通道施工是一项综合性的工程，施工方案的设计和实施至关重要。
通过严格的施工准备、流程控制和质量管理，可以确保地下通道施工的顺利完成。
在未来的工程施工中，我们将继续总结经验，不断优化施工方案，提高工程施工效率和质量。
地下通道工程施工方案
地下通道工程施工方案地下通道工程施工方案一、工程概述地下通道工程是指为了减少城市地面交通拥堵，方便市民出行，设计建设的地下交通工程。
本工程是在城市内规划建设的地下通道项目，总长度为2公里，宽度为10米，深度为5.5米，分为双向四车道，其中两条专为行人、骑车人员使用。
该地下通道连接了市中心商业区、政务区、住宅区等重要区域，对于缓解城市交通状况起着重要的作用。
二、施工内容1.基础施工（1）清理施工现场，保障施工现场的安全、整洁；（2）地质勘探，确定地下情况，如地层、地质构造等；（3）开挖基坑，按照设计要求，在地下挖掘满足挖方量和设计深度的基坑；（4）桩基础，根据勘探情况，按照设计要求宽度和深度施工桩基础。
2.结构施工（1）地下室墙体：采用钢筋混凝土开挖立方体墙体结构。
（2）地下室顶板：采用钢筋混凝土双向板或单项板。
（3）地下室隧道：采用钢筋混凝土圆形或马鞍形隧道结构。
（4）防水处理：采用水泥沙浆防水或者高分子涂料防水。
3.安装施工（1）照明：配置LED灯具，保证路面照明度。
（2）通风系统：配置通风设备，保证隧道内空气流通顺畅，防止积水。
（3）监控系统：配置监控设备，实时监测地下通道的安全状况。
三、施工流程1.基础工程施工（1）一级支护，包括：加固方案设计、钢架架设、锚杆注浆、锚杆张拉。
（2）二级支护，包括：砂浆灌注、钢筋混凝土浇筑、支模拆除等。
2.隧道施工（1）顶板开挖（2）圆形或马鞍形隧道开挖（3）钢筋混凝土圆形隧道浇筑（4）马鞍形隧道钢筋、板筋预制和拼装（5）地下室墙体和顶板施工3.设备安装（1）照明灯具安装（2）通风设施安装（3）监控设备安装四、施工方案1.施工前的准备（1）协调相关部门，取得相关许可证，并成立施工小组和专业施工队伍；（2）制定安全生产施工规章制度和安全生产方案文件；（3）熟悉规划设计图纸及施工标准。
2.进场开工（1）场地清理（2）土方开挖（3）桩基础施工（4）一级支护（5）二级支护3.隧道开挖和结构施工（1）顶板开挖（2）圆形或马鞍形隧道开挖（3）钢筋混凝土圆形隧道浇筑（4）马鞍形隧道钢筋、板筋预制和拼装（5）地下室墙体和顶板施工4.设备安装（1）照明灯具安装（2）通风设施安装（3）监控设备安装5.施工结束（1）清理现场（2）验收和交付（3）提交验收报告五、安全管理措施1.安排专人负责安全管理，保证施工过程中的安全性；2.加强工人对施工安全的意识教育，落实安全施工措施；3.使用专业设备和工具，确保施工安全；4.加强现场巡查，避免施工隐患。
地下通道施工方案(完整版)
地下通道施工方案地下通道施工方案第一篇：多福路地下通道支护施工方案多福路一期改造工程 b区至区地下通道支护施工方案武汉新八集团多福路打通工程项目部201X年10月13日b区至区地下通道支护施工方案一、基本情况1、b1至1基坑：长12米，宽10.8米，高5.55米；2、b2至2基坑：长21米，宽10.8米，高6.85米；3、基坑所处地层全部为淤泥质软土，且含水量极丰富，要想保证顺利施工必须采取隔水、排水措施，并有足够的坑壁稳定方案，为此参考原b1、b2基坑护壁方案，提出以下措施进行护壁施工，并报请甲方及监理公司批准，因有原方案做参考，故制图从略。
二、护壁方案1、隔水方案：每边用两排?500粉喷桩，桩距350（即搭接150）排距为450（即排距搭接100），采用p o35水泥，水泥用量为55 3kg，有效桩长14米，基坑沿粉喷桩内边线垂直开挖，并在粉喷桩内表面上挂网喷射砼支护，挂网钢筋为?6.5﹫200双向，加强筋为 14纵横双向设置，砼为20，面厚100㎜，水灰比为0.4~0.45，砂率45%~50%，坑顶反包1米，并设超前加固筋 22，用 14土钉横向通长边接。
2、排水方案：在通道底板边沿砌两个800 800排水井，将积水引至井内，用两台污水泵日夜不停地抽坑内积水，保证底板施工。
3、锚杆施工：锚杆直径?130，倾角10-15度，横向间距1400，b1至1坑内锚杆设置4排，b2至2坑内锚杆设置5排，最下一排距坑底边不大于500，上面按施工顺序布置，受力锚杆钢筋为1 22，长13米，注浆浆液为纯水泥浆，采用p o35水泥，水灰比为0.45~0.50，注浆量为30~40kgm，注浆压力为0.3mpa左右。
三、土方开挖1、截断外来流水，特别是板厂街地下管道水。
2、土方每层开挖必须与锚杆施工相配合，第一层1.2米左右放坡开挖，其余各层垂直开挖，可适当考虑一次施工两排。
3、锚杆凝固时间不能少于5天，必须等上一层锚杆施工完5天后，才挖下一层土方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下通道施工方案1 编制依据1 依据XXX路XX地下通道设计文件2、现行《公路工程技术规范》、《公路桥涵设计通用规范》、《公路桥涵地基与基础设计规范》、《公路桥涵施工技术规范》、《公路工程质量检验评定标准》等有关技术规范。
3、工程现场调查、设计地勘的有关资料。
2 工程概况XXXX路XX地下通道位于XXXX路与XXXXXX交汇处，主要解决该路段两侧居民过街问题。
主通道分为两部分，一部分穿过XX路，长度XXm。
一部分穿过XX路，长度XXXm。
主通道采用净宽XXXm整体箱涵结构，主通道全长XXX米，梯道采用净宽XXX米U型槽结构。
其中，主通道顶板厚XXcm，两侧腹板厚XXXcm，采用XXX防水混凝土整体现浇。
3 工程特点1、本地下通道位于XX市闹市区，车流量和人流量都特别大，施工必然会影响交通，合理的组织交通，解决周边居民的出行，以人为本，是本工程施工组织的重点。
2、本地下通道XX路段，地下管线众多，且交底不明。
根据现场勘测，有高压煤气管，高压电缆，各种光缆等，存在重大的危险源。
所以在施工过程中，对管道的保护也是本工程的重点。
4 工期安排本地下通道施工考虑到交通等问题，分两个阶段施工。
第一阶段施工XX路段地下通道，施工长度43.8m。
第二阶段主要施工XX路段地下通道。
第三阶段附属工程施工。
计划总工期100天。
施工工期如下表：施工工期计划表5、交通组织该地下通道施工会对XX路交通带来巨大影响。
施工期间为了车辆和行人的安全，同时为了杜绝事故发生，施工期间要求对所施工的作业面进行全封闭施工。
而北京路至XX路段车流量较大，且地下通道紧靠黔灵公园，有效的组织交通，保证安全，畅通，不对XX市民造成过大的干扰时本工程难点。
第一阶段施工：第一阶段通道位于XX路段，对外界干扰不大，可以全封闭施工。
第二阶段施工：该阶段位于XX路。
XX路单向通行。
对XX路半幅进行封闭。
6 管线的保护由于该地下通道位于主城区，管线众多，横向和纵向管线密布。
管线改迁难度较大，尤其是工期紧张，所以只能对管道进行保护性开挖。
管线根据功能分类，根据类别，设立专门的保护方案。
第一类：煤气管道。
重点保护对象。
需设立专项保护方案进行保护。
第二类：城市雨水管，排污管等（混凝土）结构管道。
制订施工期间临时改迁方案。
第三类：电力线路，光缆，自来水管等，制订临时加固方案，保证其施工期间的正常运营。
为了杜绝安全事故的发生，消除安全隐患，在开始基坑开挖开始前，人工探明各类管道的走向，埋深，管径，功能。
根据不同的管道做好相关的保护方案，然后通知相关单位，确认保护方案。
对于煤气管道，砌筑专门的管沟，然后回填砂石料作为缓冲层，同时对施工作业人员，机械操作人员做好交底。
同时在开挖的过程中对煤气管道进行临时加固处理。
对于第一类管道和第二类管道的临时加固处理。
用22a工字钢作为刚性支撑，锚固于原地面，用钢丝绳吊住管线，防止因为跨度过大或者施工影响等造成其断裂，影响正常功能。
示意图如下：钢丝绳22a工字钢刚性支撑电力线路管道基坑对于第三类管道（混凝土管道），如果在施工中需要破坏，先制订施工期间临时改迁方案，报监理单位审批，然后给与改迁，待施工完成后给予还建。
7、主要施工方案及技术措施7.1测量放线的施工方法a 测量放线使用的仪器主要有红外线测距仪、经纬仪和水准仪。
测量放线使用的工具主要有50 米钢尺、花秆、测钎、铝合金搭尺等。
b 测量放线的准备工作熟悉设计图纸资料，弄清排水箱涵平面布置和流水坡度等设计要求。
——熟悉施工现场情况，了解地下通道的走向和现场的情况。
——接受业主和监理指定的测量标点和控制点，作好施测数据的计算整理，绘制测量放线方案图。
——明确地下通道中线和分段放线的控制点布设方案。
7.2 基坑开挖支护1）施工方案本地下通道采用明挖法施工，基坑开挖分为三个阶段。
由于地下通道埋深较深，开挖深度大于7m，为了保证基坑开挖的安全，采用边开挖边支护的方式进行。
边坡考虑每2.5m一个台阶。
每台阶按1：0.25的坡度放坡。
每台阶宽度80cm。
边坡支护采用锚杆混凝土墙的支护方式支护，确保基坑的稳定。
若遇见特殊地质情况，及时联系相关单位给予确认。
采取有效的处理措施，进行处理。
具体见示意图：d=22@100*8010cm喷射混凝土说明：1、本图适用于1#地下通道基坑开挖。
2、单位：厘米3、1#通道浇筑长度为20m，桥梁中心线两侧各10m。
4、基坑开挖采用边开挖边支护的方式开挖支护，喷射混凝土强度C202）排水施工期间，基坑设置排水坑，根据现场实际情况调整抽水设备，确保基坑排水畅通，不对基坑造成安全隐患。
施工排水：经沉淀过滤后排入既有城市排污管或雨水管。
3）土石方开挖基坑开挖土方采用PC320挖掘机开挖，强风化岩层采用PC320，PC60破碎机进行机械破碎。
破碎到设计标高。
开挖土石方运到指定地点弃方。
运距约20公里。
7.3 垫层施工地下通道底部部设厚度为100mm 的C15混凝土垫层，垫层长度随地下通道长度而分段。
垫层混凝土使用厂拌混凝土，由混凝土生产厂家使用混凝土搅拌车将混凝土运送到施工现场。
垫层混凝土的操作工艺为：基底清理→测标高、钉标高桩→铺设混凝土→振捣混凝土→表面找平→养护。
基底清理主要为人工清理平整坑槽内的表土，使基底的标高达到设计的要求。
7.4 钢筋施工（1）钢筋配料根据施工图纸，将各种规格的钢筋绘成所需形状和尺寸的加工图，并予以编号，分别计算出下料长度和数量，编制成配筋单，称之为钢筋配料。
配料计算时，要考虑到钢筋的形状和加工尺寸，在满足设计要求的前提下要有利于加工安装。
配料计算时要考虑到底板、顶板的双层钢筋所需要的上层钢筋支撑定位用的马登用料，要考虑到侧墙双层钢筋所需要的钢筋定位支撑的用料。
（2）钢筋加工钢筋加工使用的原材料表面应洁净。
油渍、漆污和用锤击时能剥落的浮皮、铁锈等应在使用前消除干净，原材料应平直、无局部弯曲。
钢筋加工的机具主要有钢筋弯曲机、钢筋切断机、钢筋加工台等。
钢筋的下料和弯曲均应先划线，经检查无误后再加工。
（3）钢筋安装与绑扎地下通道的每一个阶段作为一个施工流水段组织钢筋的安装和绑扎。
施工现场钢筋的安装与绑扎操作工艺为：成型钢筋验收→排水箱涵现场放线→倒运钢筋到作业点→安装和绑扎底板钢筋→安装和绑扎中墙钢筋→支设内膜→安装和绑扎外侧墙和顶板钢筋。
成型钢筋验收主要是对运进现场的成型钢筋进行检查验收，核对钢筋的钢号、直径、加工形状、尺寸和数量等是否和配筋料单相符，是否有挂牌标志。
如发现有错，应及时纠正。
现场划钢筋位置线为按照施工图纸标明的钢筋间距，在混凝土垫层或以支设的模板上划出钢筋的实际位置线，以便钢筋就位和摆放。
排水箱涵钢筋绑扎必须将钢筋的交叉点全部绑扎。
底板和顶板由于采用双层钢筋，必须注意钢筋的位置。
底板和顶板绑完下层钢筋后，必须摆放钢筋马登或支架，间距以1m 一个为宜。
在马登或支架上摆放上层钢筋纵横两个方向的定位筋，再进行其它钢筋的安装和绑扎。
竖壁墙体的双层钢筋应加设定位支撑。
底板和顶板的下层钢筋必须摆放保护层用的砂浆垫块，垫块厚度等于保护层的厚度，按1m 间距，梅花型摆放。
竖壁墙体的钢筋必须在靠近模板的一侧，绑扎吊挂预埋有细铁丝的砂浆垫块，以保证钢筋的保护层厚度，保证拆模后不出现漏筋现象。
（4）施工缝防水处理：为了保证施工缝位置不漏水，采用橡胶止水带止水。
橡胶止水带的固定采用筋绑固定，然后另用铅丝固定此附加纵筋，使其与壁板的内外层钢筋或底板的上下层钢筋连接牢固。
在支模、拆模及浇筑混凝土时，要注意保护止水带不受损伤，必要时加隔离保护措施。
同时，在施工缝处设置嵌缝，回填后地下水渗入施工后形成一个U型回路，以此达到第一层防水的目的。
具体如下见示意图：预埋5cmx5cm木条防水大样图橡胶止水带施工缝7.5 模板施工地下通道主体结构除了按设计要求留设的变形缝以外，底板按阶段分次浇筑完成，底板与涵壁的施工缝在涵壁下倒角以上10cm 处，箱涵壁竖向一次浇到顶板倒角处，稍微沉降后再与箱涵顶板一次浇筑完成，只设一道施工缝。
（1）地下通道主体的模板设计地下通道两侧墙厚为600mm ，底板、顶板的厚度为500mm, 地下通道内的四个角均有100×100mm 的倒角。
模板采用18mm 竹胶板，地下通道的内模使用外径为48mm 的钢管做横向支撑，横向支撑使用架扣和钢管立柱互相连接。
地下通道外侧模使用厚度为18mm 的竹夹板，使用50×100mm 的方木作为固定板带，间距为600mm 。
墙板围柃共设三道，下面两道内外各使用双根脚手架钢管，使用对穿螺杆进行拉结固定，最上面一道围楞使用100×100mm 的方木，外抛撑固定，外抛撑使用钢支撑或方木。
外侧墙使用的对穿螺杆要加设止水片。
内外墙模板悬空支设使用预先制作的支墩。
支墩下部为混凝土块体120×120×120mm，块体上插直径为16mm 的钢筋，钢筋中部加设厚度为8mm 的60×60mm 钢板止水片，钢筋顶部焊一块厚度为8mm 的100×100mm 钢板，作为模板的支点。
（2）地下通道主体模板安装和支设地下通道主体工程模板安装和支设的工艺为：垫层测量弹线→钢筋工绑扎底板→摆放模板支撑墩→铺设支撑体系的底板→安放高度调节器→安放立柱钢管→安放模板主梁→安放模板块→安放侧壁内模→内模临时固定→钢筋工绑扎外墙和顶板钢筋→支设外侧模→模板体系整体调整和固定。
地下通道主体混凝土每阶段施工分两次浇筑，水平施工缝留置在侧墙上高出底板表面不少于200mm 处。
施工缝处设置橡胶止水带。
涵壁下倒角吊模板则在底板钢筋工序完成后进行，在支设吊模的过程中要注意保护钢筋。
墙壁倒角吊模的尺寸、位置要按照允许偏差严格控制，以确保与上部墙壁模板接茬的直顺。
地下通道主体工程根据交通组织需要分成三个流水段进行作业。
每个流水段配置一套模板，进行周转施工。
（4）地下通道主体模板拆除混凝土浇筑二十四小时后，拆除墙板的外侧模。
混凝土浇筑七十二小时后，拆除墙板内侧模、顶板、主梁和模板块，留下立柱继续支撑顶板。
待混凝土达到设计强度后，再拆除立柱支撑系统。
7.6 混凝土施工（1）地下通道使用S8C30抗渗混凝土。
混凝土的配合比试验由混凝土供应厂家进行，混凝土的原材料质量和搅拌质量由混凝土供应厂家负责保证。
待中标后，邀请业主、监理工程师共同挑选信誉高、生产能力强和质量有保证的混凝土生产厂家为本工程提供预拌混凝土。
（2）箱涵底板一次浇筑完成，底板与涵壁的施工缝在涵壁下到角以上15~20cm 处，箱涵壁竖向一次浇到顶板倒角处，稍微沉降后再与箱涵顶板一次浇筑完成。
排水箱涵混凝土浇筑前，应先请业主和监理工程师到现场进行钢筋隐蔽检查验收。
并组织质检人员对模板进行检查，模板必须支设牢固、稳定，各部分标高和尺寸符合设计要求。
