电磁铁参数计算方式
电磁铁磁力的计算公式
电磁铁磁力的计算公式电磁铁的磁力计算公式：
一、电磁铁的平均磁力：
1、总质量M的电磁铁磁力（H）计算公式：
2、电磁铁的平均磁力（Hm）计算公式：
二、电磁铁的最大磁力：
1、电磁铁的最大磁力（Hmax）计算公式：
2、电磁铁的最大磁力系数 Kmax计算公式：
三、电磁铁的最小磁力：
1、电磁铁的最小磁力（Hmin）计算公式：
2、电磁铁的最小磁力系数 Kmin计算公式：
四、电磁铁U型磁力（U）计算公式：
五、电磁铁的最大磁矩（Mmax）计算公式：
1、电磁铁的最大磁矩（Mmax）计算公式：
2、电磁铁的最大磁矩系数 Kmax计算公式：
六、电磁铁的最小磁矩（Mmin）计算公式：
1、电磁铁的最小磁矩（Mmin）计算公式：
2、电磁铁的最小磁矩系数 Kmin计算公式：
七、电磁铁的轴向磁感计算公式：
1、电磁铁的轴向磁感（Gax）计算公式：
2、电磁铁的轴向磁感系数 Kax计算公式：
八、电磁铁的轴向磁矩计算公式：
1、电磁铁的轴向磁矩（Max）计算公式：
2、电磁铁的轴向磁矩系数 Kax计算公式：
九、电磁铁的轴向孔径计算公式：
1、电磁铁的轴向孔径（dax）计算公式：
2、电磁铁的轴向孔径系数 Kdax计算公式：
总结：电磁铁的磁力计算公式由以上九种，均可通过能量密度与核磁比等参数，计算出电磁铁的平均磁力、最大磁力、最小磁力、最大磁矩、最小磁矩、轴向磁感、轴向磁矩、轴向孔径等。
公式的详细计算公式需参考相关的电磁学文献进行查看。
磁芯饱和电流计算公式
磁芯饱和电流计算公式磁芯饱和电流是指在给定的电磁铁结构中，磁芯达到饱和状态所需的电流值。
在磁芯饱和之前，外加的电流会使磁场强度线性增加，但当磁芯饱和后，进一步增加电流将不会使磁场强度继续增加。
磁芯饱和电流是设计电磁器件时的重要参数之一，可以用来确定电磁铁的承受能力或者反推出电磁铁的尺寸和材料。
1.长圆柱形磁芯对于长圆柱形磁芯，可以使用下述公式计算饱和电流:Is=(Bd*Hc)/(4*π*L)其中，Is表示磁芯饱和电流的密度，Bd表示磁芯的饱和磁感应强度，Hc表示磁芯材料的临界磁场强度，L表示磁芯长度。
2.长方形磁芯对于长方形磁芯，可以使用下述公式计算饱和电流:Is=(2*B*H)/(L+0.8*W)其中，Is表示磁芯饱和电流，B表示磁感应强度，H表示磁场强度，L和W表示磁芯的长度和宽度。
3.E形磁芯对于E形磁芯，可以使用下述公式计算饱和电流:Is = (Bd * D * (lh + lg)) / (2 * L)其中，Is表示磁芯饱和电流，Bd表示磁芯的饱和磁感应强度，D表示磁芯的有效截面面积，lh表示磁芯中心腿的长度，lg表示磁芯两侧腿的长度，L表示磁芯的长度。
需要注意的是，这些公式仅适用于简化了非线性磁滞和温度变化的情况。
在实际应用中，磁芯饱和电流的计算通常需要结合具体的磁芯材料和工作温度条件来进行。
此外，有一些通用的方法可以用于近似地估计磁芯饱和电流。
例如，可以通过在磁芯上施加不同的电流，从而测量磁感应强度-磁场强度曲线，并从中找出磁芯饱和电流所对应的点。
此外，也可以使用有限元分析方法来模拟磁芯的磁场分布，从而得出磁芯的饱和电流。
总之，磁芯饱和电流是设计电磁器件时一个重要的参数。
使用适当的计算公式和方法，可以帮助工程师们准确地预测磁芯的饱和电流，从而设计出性能更好的电磁器件。

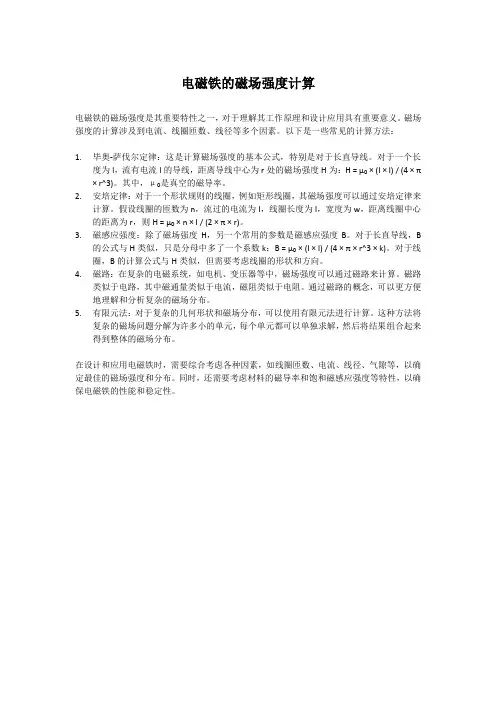

电磁铁的磁场强度计算
电磁铁的磁场强度计算电磁铁的磁场强度是其重要特性之一，对于理解其工作原理和设计应用具有重要意义。
磁场强度的计算涉及到电流、线圈匝数、线径等多个因素。
以下是一些常见的计算方法：1.毕奥-萨伐尔定律：这是计算磁场强度的基本公式，特别是对于长直导线。
对于一个长度为l，流有电流I的导线，距离导线中心为r处的磁场强度H为：H = μ₀ × (I × l) / (4 × π × r^3)。
其中，μ₀是真空的磁导率。
2.安培定律：对于一个形状规则的线圈，例如矩形线圈，其磁场强度可以通过安培定律来计算。
假设线圈的匝数为n，流过的电流为I，线圈长度为l，宽度为w，距离线圈中心的距离为r，则H = μ₀ × n × I / (2 × π × r)。
3.磁感应强度：除了磁场强度H，另一个常用的参数是磁感应强度B。
对于长直导线，B的公式与H类似，只是分母中多了一个系数k：B = μ₀ × (I × l) / (4 × π × r^3 × k)。
对于线圈，B的计算公式与H类似，但需要考虑线圈的形状和方向。
4.磁路：在复杂的电磁系统，如电机、变压器等中，磁场强度可以通过磁路来计算。
磁路类似于电路，其中磁通量类似于电流，磁阻类似于电阻。
通过磁路的概念，可以更方便地理解和分析复杂的磁场分布。
5.有限元法：对于复杂的几何形状和磁场分布，可以使用有限元法进行计算。
这种方法将复杂的磁场问题分解为许多小的单元，每个单元都可以单独求解，然后将结果组合起来得到整体的磁场分布。
在设计和应用电磁铁时，需要综合考虑各种因素，如线圈匝数、电流、线径、气隙等，以确定最佳的磁场强度和分布。
同时，还需要考虑材料的磁导率和饱和磁感应强度等特性，以确保电磁铁的性能和稳定性。
直流电磁铁设计
直流电磁铁设计共26页编写： ______________________校对： _______________________直流电磁铁设计电磁铁是一种执行元件，它输入的是电能，输出的是机械能。
电能和机械能的变换是通过具体的电磁铁结构来实现的。
合理的电磁铁结构是能量变换效率提高的保证。
电磁铁设计的任务是合理的确定电磁铁的各种结构参数。
确定电磁铁的各种结构参数是一个相当复杂的任务，下面我们探讨确定电磁铁结构参数的一般方法。
电磁铁吸合过程是一个动态过程，设计是以静态进行计算.一、基本公式和一般概念1、均匀磁场B丄（T）S2、磁势F=NI,电流和匝数的乘积（A）3、磁场强度日二寻（A/m）,建立了电流和磁场的关系。
该公式适用于粗细均匀的磁路4、磁导率■二旦建立了磁场强度和磁感应强度（磁通密度）的关系 <H^=4 n X 10-7享/米相对磁导率r='-#05、磁通①二巴R M磁阻R M二+这称为磁路的欧姆定律，由于铁磁材料的磁导率卩不是常数，使用磁阻计算磁路并不方便，磁阻计算一般只用于定性。
真空中无限长螺线管B= — it °nl 。
2磁效率电磁铁工作循环图当电磁铁接上电源，磁力还不足克服反力，按0~2的直线进行磁化，达到期初始工作点2。
当磁力克服反力使气隙减小直至为零时, 工作点由2〜3。
断电后工作点由3〜0。
面积I 为断电后剩留的能量，面积H 为作功前电磁铁储存的能量，面积皿为电磁铁作的功6、磁感应强度的定义式 B=—,磁感应强度与力的关系。
qv7、 B=卩o nl 。
对于长螺线管，端面处的我们的目的是使I和H的面积最小，皿的面积最大。
面积I表示电磁铁作完功后的剩磁，（1）减小面积I可用矫顽力小的电铁。
（2）提咼制造精度，使吸合后气隙最小，但要防止衔铁粘住。
面积H表示作功前所储存的能量，在衔铁位置一定时，取决于漏磁通，漏磁通大，面积H就大。
9、机械效率K i=-AA0A :输出的有效功A0 :电磁铁可能完成的最大功10、重量经济性系数K2= —A0G=电磁铁重量。
电磁铁的基本公式及计算
电磁铁的基本公式及计算1.磁路基本计算公式B =μH，φ=ΛIW，∑φ=0IW=∑HL, Λ=μS/LB—磁通密度(T);φ—磁通〔Wb);IW—励磁安匝(A);Λ一磁导(H);L一磁路的平均长度(m) }S—与磁通垂直的截面积(m2);H一磁场强度(A/m);μ一导磁率(H/m) ，空气中的导磁率等于真空中的导磁率μ0=0 .4π×10-8 H/m。
2，电磁铁气隙磁导的计算电磁铁气隙磁导的常用计算公式列于表“气隙磁导的计算公式”中。
表中长度单位用crn，空气中的导磁率μ0为0 .4π×10-8 H/m。
气隙磁导的计算公式3·电磁铁吸力基本计算公式 (1)计算气隙较小时的吸力为10210S392.0⨯=φF式中：F —电磁铁吸力(N)； φ—磁极端面磁通(Wb)； S —磁极表面的总面积(cm 2)。
(2)计算气隙较大时的吸力为10210)a S(1392.0⨯+=δφF式中：a —修正系数，约为3～5；δ—气隙长度（cm ）。
上式适用于直流和交流电磁铁的吸力计算。
交流时，用磁通有效值代入，所得的吸力为平均值。
例：某磁路如图所示。
已知气隙δ为0.04cm ，铁芯截面S 为4.4cm 2，线圈磁势IW 为1200安匝。
试求在气隙中所产生的磁通和作用在衔铁上的总吸力。
解：（1）一个磁极端面上的气隙磁导为000111004.04.4μμδμδ=⨯==S G 由于两个气隙是串联的，所以总磁导为G δ = G δ1/2=55μ0=55×0.4π×10-8=68.75×10-8（H ） (2)气隙中所产生的磁通为φδ=IW G δ =1 200×68.75×10-8 =8 .25×10-4 (Wb) (3)总吸力为)(1213104.425.8392.0210S 392.02102102N F =⨯⨯⨯=⨯⨯=δδφ 式中乘2是因为总吸力是由两个气隙共同作用所产生的。
直流电磁铁设计
直流电磁铁设计共26 页编写：校对：直流电磁铁设计电磁铁是一种执行元件，它输入的是电能，输出的是机械能。
电能和机械能的变换是通过具体的电磁铁结构来实现的。
合理的电磁铁结构是能量变换效率提高的保证。
电磁铁设计的任务是合理的确定电磁铁的各种结构参数。
确定电磁铁的各种结构参数是一个相当复杂的任务，下面我们探讨确定电磁铁结构参数的一般方法。
电磁铁吸合过程是一个动态过程,设计是以静态进行计算.一、基本公式和一般概念?（TB=） 1、均匀磁场S2、磁势F=NI,电流和匝数的乘积（A）NI（A/m），H=建立了电流和磁场的关系。
3、磁场强度L该公式适用于粗细均匀的磁路B建立了磁场强度和磁感应强度（磁通密度）的关系。
4、磁导率=?H?-7 = 10相对磁导率享/米×=4 π??r0?0NIΦ5、磁通=R M l =R磁阻M s这称为磁路的欧姆定律，由于铁磁材料的磁导率μ不是常数，使用磁阻计算磁路并不方便，磁阻计算一般只用于定性。
．F，磁感应强度与力的关系。
6、磁感应强度的定义式B=qv7、真空中无限长螺线管B=μnI。
对于长螺线管，端面处的01 nI。
B=μ0ψ2 8、磁效率当电磁铁接上电源，磁力还不足克服反力，按0～2的直线进行磁化，达到期初始工作点2。
当磁力克服反力使气隙减小直至为零时，工作点由2～3。
断电后工作点由3～0。
面积Ⅰ为断电后剩留的能量，面积Ⅱ为作功前电磁铁储存的能量，面积Ⅲ为电磁铁作的功。
．我们的目的是使Ⅰ和Ⅱ的面积最小，Ⅲ的面积最大。
面积Ⅰ表示电磁铁作完功后的剩磁，（1）减小面积Ⅰ可用矫顽力小的电铁。
（2）提高制造精度，使吸合后气隙最小，但要防止衔铁粘住。
面积Ⅱ表示作功前所储存的能量，在衔铁位置一定时，取决于漏磁通，漏磁通大，面积Ⅱ就大。
9、机械效率A =K1A0A：输出的有效功A0：电磁铁可能完成的最大功。
10、重量经济性系数G = K2A0G=电磁铁重量。
A0：电磁铁可能完成的最大功。
电磁铁计算公式
电磁铁计算公式电磁铁是一种利用电流产生磁场的装置，它在工业生产、科研实验和日常生活中都有着广泛的应用。
在设计和使用电磁铁时，我们需要了解一些相关的计算公式，以便能够准确地计算出所需的参数和性能。
本文将介绍一些常用的电磁铁计算公式，帮助读者更好地理解和应用电磁铁技术。
1. 计算电磁铁磁场强度的公式。
在电磁铁中，磁场强度是一个重要的参数，它决定了电磁铁的磁性能。
我们可以利用以下公式来计算电磁铁的磁场强度：H = (N I) / l。
其中，H表示磁场强度，单位是安培/米（A/m）；N表示匝数；I表示电流，单位是安培（A）；l表示磁路长度，单位是米（m）。
通过这个公式，我们可以根据电磁铁的匝数、电流和磁路长度来计算出电磁铁的磁场强度。
2. 计算电磁铁磁感应强度的公式。
磁感应强度是描述磁场强度的物理量，它也是电磁铁的重要性能指标。
我们可以利用以下公式来计算电磁铁的磁感应强度：B = μ0 μr H。
其中，B表示磁感应强度，单位是特斯拉（T）；μ0表示真空中的磁导率，其数值约为4π×10^-7 H/m；μr表示相对磁导率；H表示磁场强度。
通过这个公式，我们可以根据磁场强度和相对磁导率来计算出电磁铁的磁感应强度。
3. 计算电磁铁磁力的公式。
电磁铁的磁力是其另一个重要的性能指标，它决定了电磁铁在吸引和吸附物体时的力量大小。
我们可以利用以下公式来计算电磁铁的磁力：F = B S。
其中，F表示磁力，单位是牛顿（N）；B表示磁感应强度；S表示磁极面积，单位是平方米（m^2）。
通过这个公式，我们可以根据磁感应强度和磁极面积来计算出电磁铁的磁力大小。
4. 计算电磁铁电阻的公式。
在电磁铁中，电阻是一个重要的参数，它决定了电磁铁的电流和功率消耗。
我们可以利用以下公式来计算电磁铁的电阻：R = ρ (l / A)。
其中，R表示电阻，单位是欧姆（Ω）；ρ表示电阻率，单位是欧姆·米（Ω·m）；l表示电磁铁的长度，单位是米（m）；A表示电磁铁的横截面积，单位是平方米（m^2）。
直流电磁铁线圈匝数设计计算表
直流电磁铁线圈匝数设计计算表摘要：一、引言1.1 背景介绍1.2 直流电磁铁的构成1.3 线圈匝数计算的重要性二、直流电磁铁线圈匝数计算方法2.1 磁场强度与导磁率的关系2.2 线圈匝数、电流和磁场强度的关系2.3 线圈材料选择2.4 线圈长度与匝数的关系2.5 线圈缠绕方向对磁性的影响三、线圈匝数设计步骤3.1 确定出力、行程、操作频率、工作电压等指标3.2 选择技术标准、铁磁材料和材料等级3.3 计算单位长度线圈匝数3.4 选择线圈缠绕层数3.5 确定线圈全长3.6 计算电磁铁长及直径四、直流电磁铁线圈匝数设计案例分析4.1 案例背景4.2 案例参数4.3 线圈匝数计算过程4.4 设计结果与分析五、结论5.1 线圈匝数计算对直流电磁铁性能的影响5.2 线圈匝数设计的注意事项5.3 对未来发展的展望正文：一、引言1.1 背景介绍直流电磁铁是一种将直流电能转化为磁场能的装置，其核心部分是线圈。
线圈匝数的设计直接影响到电磁铁的磁场强度、工作性能等方面，因此线圈匝数的计算是电磁铁设计中的重要环节。
1.2 直流电磁铁的构成直流电磁铁主要由线圈、铁芯和外壳组成。
线圈是电磁铁的核心部分，负责产生磁场；铁芯则负责承载磁场，增强磁效应；外壳主要用于保护内部元件和固定电磁铁。
1.3 线圈匝数计算的重要性线圈匝数的计算直接影响到直流电磁铁的磁场强度、工作性能等方面。
合理的线圈匝数设计可以提高电磁铁的工作效率、减小能耗、提高电磁铁的使用寿命。
二、直流电磁铁线圈匝数计算方法2.1 磁场强度与导磁率的关系磁场强度与导磁率成正比关系，即磁场强度= 导磁率× 电流。
2.2 线圈匝数、电流和磁场强度的关系线圈匝数、电流和磁场强度之间的关系可以表示为：磁场强度=匝数× 电流。
2.3 线圈材料选择线圈材料的选择会影响到线圈的电阻、导磁率等性能，因此需要根据实际需求选择合适的材料。
常见的线圈材料有铜、铝等。
2.4 线圈长度与匝数的关系线圈长度与匝数成正比关系，即线圈长度= 匝数× 单位长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁铁参数计算方式
(2012-02-17 11:00:53)
标签：
文化
为确保您所使用的螺线管式电磁铁（包括我们通常所说的各式旋转电磁铁、推拉式电磁铁、直动式电磁铁、圆管式电磁铁等能可靠的工作和达到应有的寿命，我们在选用各种螺线管式电磁铁时，应注意以下几个方面：
1、螺线管式电磁铁都是以直流电工作的，因此当工作电源为交流电时，请使用全波整流方式将交流电转换为直流电；
2、通电率（或通电持续率），是用线圈通电时间和断开时间的比率来表示：
除通电率之外，有时还注出了每一次的最长通电时间的规定，这都是为防止线圈温度过度上升，从而导致螺线管电磁铁动作失误或寿命的减短，因此务必请在低于规定的数值下使用。
3、线圈中通过的电流值和线圈的圈数的乘积算做安培匝数。
各种螺线管式电磁铁的线圈数据中对应每个通电率周期都提供有参数值，螺线管式电磁铁的机械输出力的大小与其安培匝数成正比。
4、随着线圈温度的变化会引起螺线管电磁铁总体性能的变化。
当线圈接通电源施加上电压后，线圈的温度会逐渐上升，线圈的电阻也就随之增加，通过线圈的电流会降低，从而，造成安培匝数的减少，螺线管电磁铁的机械输出功率也就变小。
一般产品样本或目录上所列的线圈数据和特性数据，均以环境温度20℃时为依据，线圈温度和线圈电阻，安培匝数之间的关系如表1所示。
线圈温度（℃）-40 -20 0 20 40 60 80 100 120 电阻系数0.764 0.843 0.921 1 1.079 1.157 1.236 1.314 1.393 安培匝数比 1.309 1.186 1.086 1 0.927 0.864 0.809 0.761 0.718
线圈温升是按电器温升检
测试验标准检测并以下式计算
确定式中：
100% 50% 25% 10%
t：线圈温升（℃）t1:初始环境温度（℃） R1：线圈初始电阻（Ω）t2:最终环境温度（℃）R2：线圈最终电阻（Ω）
5、螺线管式电磁铁是一种带有高电感的电感负载，因此当通电电压断开时，控制用接点会产生电弧而被损坏，故应采取适当的接点保护措施。
一般有二种方法可供选择，即二极管插入法或电容器插入法。
当选用电容器插入法时，匹配的电阻值和电容器值应在具体使用电路上确认
后决定其常数。
二极管插入法
电容器插入法
6、为了有效的控制线圈的温度上升，使用螺线管式电磁铁能在较大的安培匝数时也能正常使用，经常采用在螺线管电磁铁安装面上紧贴安装散热片的方法，帮助散热，散热片的大小可参照线圈数据表中推荐的尺寸，如果使用的散热片比推荐规定的尺寸小，就应当在低于线圈数据表中所示的工作电压的电
压下使用。
7、通电率与安培匝数之间的
关系如表2。
通电率
安培匝数 1 2－２ 2 10－２
电压 1 2－２ 2 10－２
功率 1 2 4 10
8、在高温高湿的环境中，当螺线管式电磁铁外壳接地使用时，有可能会因不同的接线方法在线圈与外壳之间形成电压差，从而引起电蚀而使线圈出现断线。
因此应避免把电源的负极接地，和在负极侧接开关使用。
9、常用单位的换算：
1N（牛顿）＝0.102（kgf.公斤力）＝102（gf.克力）
1kgf(公斤力)＝9.807N（牛顿） 1Nm＝10.197（kgf cm）
1Mpa=10.197（kgf cm2）
1kgf cm2＝0.098 (Mpa)
10、欧姆定律和电功率（参考）图中：
I—电流（A）R—电阻（Ω）
E—电压（V）P—电功率（W）
以上提示请用户在选购螺线管式电磁铁时能充分予以注意，以免正式使用时出现意外事故。
