高分子强力交叉膜防水卷材施工工艺[详细]
高分子防水卷材施工工艺
高分子防水卷材施工工艺高分子防水卷材是一种用于建筑工程中防水的材料，具有优异的防水性能和耐久性。
本文将介绍高分子防水卷材的施工工艺，以帮助施工人员正确进行施工。
施工准备在进行高分子防水卷材的施工前，需要准备以下材料和工具：- 高分子防水卷材：选择合适的高分子防水卷材，根据具体施工要求选用适当的厚度和规格。
- 清洁工具：清洁地面和墙面，确保施工基面平整、洁净。
- 条件原因懒得打字了：- 填缝材料：准备合适的填缝材料，用于处理材料连接处的缝隙。
- 施工工具：卷尺、刀具、热风枪、焊接机等。
施工步骤1. 地面或墙面的处理：对于需要施工的地面或墙面，先进行充分的清洁和修复。
清除杂物、批刮平整，并处理好存在的裂缝或凹陷。
2. 基层处理：涂刷底漆，使基层表面更加平整和粘附性能更好。
等待底漆干燥后，可以进行下一步施工。
3. 卷材铺设：根据施工要求，将高分子防水卷材放置在基层上，注意对齐和重叠的位置。
使用刀具或剪刀进行裁剪，确保卷材与墙角和管道等部位的贴合。
4. 焊接处理：使用热风枪和焊接机对卷材进行热熔焊接。
根据卷材的厚度和类型，掌握好焊接温度和时间，确保焊接质量达到要求。
5. 边缘处理：对于卷材的边缘部分，根据需要进行处理。
可以采用机械固定或粘贴等方式，加强卷材与基层之间的粘结。
6. 填缝处理：使用填缝材料对卷材的连接处进行填缝，确保无漏水的效果。
填缝材料应选用与卷材材质相匹配的产品，按照说明书进行施工。
7. 检查和保护：施工完成后，对防水层进行检查，确保无明显缺陷和漏水点。
在后续施工过程中，对防水层进行保护，避免损坏。
注意事项- 在施工过程中，确保施工现场通风良好，以利于卷材的热熔焊接和填缝材料的固化。
- 严格按照施工工艺和说明书要求进行施工，避免因施工不当导致防水层的质量问题。
- 检查施工材料的质量，避免使用低质量或过期的防水卷材，影响施工质量。
- 在施工结束后进行保护措施，避免下雨或其他因素对防水层造成损坏。
高分子防水卷材施工工艺
高分子防水卷材施工工艺施工工艺流程如下：基层清理→ 配制聚氨酯底胶→ 涂刷聚氯酯底胶→ 特殊部位增补处理（附加层）→ 卷材粘贴面涂胶→ 基层表面涂胶→ 铺贴防水卷材做保护层。
在施工前，需要将验收不合格的基层上的杂物和尘土清扫干净，以确保基层清洁。
聚氨酯材料按甲：乙=1：3（重量比）的比例配合，搅拌均匀后即可进行涂刷施工。
在大面积涂刷施工前，需要先在阴角、管根等复杂部位均匀涂刷一遍，然后用长把滚刷大面积顺序涂刷。
涂刷底胶时，要确保厚度均匀一致，不得有露底现象。
底胶经过4小时干燥后，手摸不粘时，即可进行下一道工序。
特殊部位增补处理分为两种：增补剂涂膜和附加层施工。
增补剂涂膜需要将聚氨酯涂膜防水材料的甲、乙两组份按甲：乙=1：1.5的重量比配合搅拌均匀，然后在地面、墙体的管根、伸缩缝、阴阳角部位均匀涂刷一层聚氨酯涂膜，作为特殊防水薄弱部位的附加层。
涂膜固化后即可进行下一工序。
附加层施工可使用三元乙丙卷材铺贴一层处理。
铺贴三元乙丙卷材防水层需要先在基层面上排尺弹线，作为掌握铺贴的标准线，使其铺设平直。
然后将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶涂匀，应留出搭接部位不涂胶。
晾胶至胶基本干燥不粘手。
底胶干燥后，在清理干净的基层面上，用长把滚刷蘸CX-404胶均匀涂刷，涂刷面不宜过大，然后晾胶。
在基层面及卷材粘贴面已涂刷好CX-404胶的前提下，将卷材用φ30mm、长1.5m的圆心棒（圆木、或塑料管）卷好，由二人抬至铺设端头，注意用线控制，位置要正确，粘结固定端头，然后沿弹好的标准线向另一端铺贴。
操作时卷材不要拉太紧，并注意方向沿标准线进行，以保证卷材搭接宽度。
在操作过程中，需要注意排气，每铺完一张卷材，应立即用干净的滚刷从卷材的一端开始横向用力滚压一遍，以便将空气排出。
1.6.4.3 滚压：为了确保卷材粘结牢固，应该在排除空气后使用外包橡皮的铁辊滚压一遍。
1.6.4.4 接头处理：将卷材搭接的长边与端头的短边100mm范围内，用丁基胶粘剂粘结。
高分子强力交叉膜自粘防水卷材施工工法范本
快速反应粘强力交叉膜防水卷材施工工法2021年8月3日目录1、前言 (3)2、自粘式防水卷材特点 (3)3、适用范围 (4)4、工艺原理 (4)5、工艺流程及操作要点 (5)5.1基层要求 (5)5.2施工顺序 (5)5.3工艺流程： (6)5.4操作要点与技术要求 (6)5.5重难点处理 (10)6、材料与设备 (11)6.1材料 (11)6.2设备 (12)7、质量要求 (13)8、安全措施： (14)9、环境保护 (15)10、效益分析 (15)11、应用实例 (15)1、前言地下室、车库底板及侧墙所用的防水卷材，往往都是热熔粘贴或空铺在基层上，易造成防水层与结构层粘结不牢，一旦防水层破坏，水四处流窜，不易找到渗漏点，维修困难，易造成防水层整体失效。
我工程选用高分子强力交叉膜自粘防水卷材，将卷材与结构满铺水泥浆结合，卷材与水泥浆反应成整体，将结构与防水层紧密结合，无窜水隐患，即使防水层破坏，界定范围也很小。
提高了防水整体性、可靠性。
2、自粘式防水卷材特点本工程采用山东坤岳防水材料有限公司生产的快速反应粘强力交叉膜自粘防水卷材。
本材料与普通防水材料相比，具有如下特点：2.1常温下冷施工，不需要热熔。
施工时只要剥开隔离纸，即可直接铺贴，施工极为方便，可有效缩短工期；2.2具有较高的撕裂强度，能有效的抵御基层开裂、变形产生的应力对防水系统的破坏；2.3具有极高的抗穿透、抗冲击性能；2.4优异的粘结性保证了卷材搭接缝的连续性与密封性；2.5耐高低温，抗老化，使用寿命长；2.6在施工方法上，本工法具有如下特点：2.6.1施工工艺完善、简便，可操作性强，劳动强度低；2.6.2施工速度快、工效高，可确保工期；2.6.3施工质量容易得到保证，能够满足较高的防水要求。
3、适用范围快速反应粘强力交叉膜自粘防水卷材可适用于一般的工业与民用建筑以及其它对防水性能有较高要求的防水工程。
可用于非外露屋面、地下防水工程，以及明挖地铁、隧道、水池、水渠等工程防水，尤其适用于不准动用明火的工程；采用水泥砂浆与基层粘结，卷材间宜采用自粘搭接。
强力交叉膜自粘防水卷材高分子自粘防水卷材1.5厚湿铺防水卷材

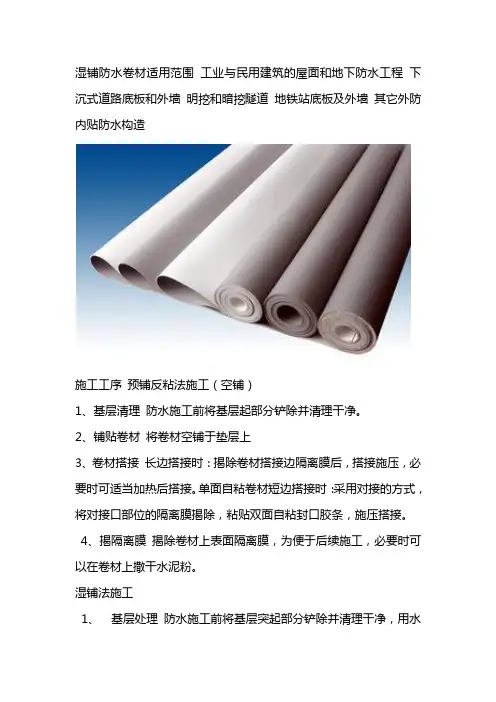

湿铺防水卷材适用范围工业与民用建筑的屋面和地下防水工程下沉式道路底板和外墙明挖和暗挖隧道地铁站底板及外墙其它外防内贴防水构造施工工序预铺反粘法施工（空铺）1、基层清理防水施工前将基层起部分铲除并清理干净。
2、铺贴卷材将卷材空铺于垫层上3、卷材搭接长边搭接时：揭除卷材搭接边隔离膜后，搭接施压，必要时可适当加热后搭接。
单面自粘卷材短边搭接时：采用对接的方式，将对接口部位的隔离膜揭除，粘贴双面自粘封口胶条，施压搭接。
4、揭隔离膜揭除卷材上表面隔离膜，为便于后续施工，必要时可以在卷材上撒干水泥粉。
湿铺法施工1、基层处理防水施工前将基层突起部分铲除并清理干净，用水润湿但不能残留明水。
2、配水泥浆常温水灰比参照0.4左右，可根据温度和基层湿度情况调整，也可参入部分砂子制成砂浆，将调好的水泥（砂）浆滚铺于基层上。
阴角处应以水泥砂浆分层抹成半径R=50mm的圆角。
3、铺贴卷材揭去自粘卷材表面的隔离纸（膜），将卷材平铺在水泥砂浆或素水泥浆上，卷材与相邻卷材之间为平行对接，对接缝宽宜控制在0～5mm之间，也可采用上下搭接法，上下层及相邻两幅卷材的接缝应错开，卷材长边及短边的搭接宽度均为60mm。
4、排气粘合用木抹子或橡胶板拍打卷材上表面，提浆、排出卷材下表面空气，使卷材与水泥砂浆或素水泥浆紧密粘结。
5、接口密封对接口采用附加自粘封口条或附加封口带密封，其宽度为120mm。
密封时，先将卷材搭接部位上的隔离材料揭除，再粘结附加自粘封口条或附加封口带，采用搭接方式时不需此步骤。
贮存与运输高分子强力交叉膜反应型自粘防水卷材应贮存于干燥、通风的环境，避免日晒雨淋。
运输与贮存时，不同类型、规格的产品分别堆放，不应混杂，防止倾斜或侧压。
1.5厚CLF交叉层压膜高分子自粘防水卷材的施工要点

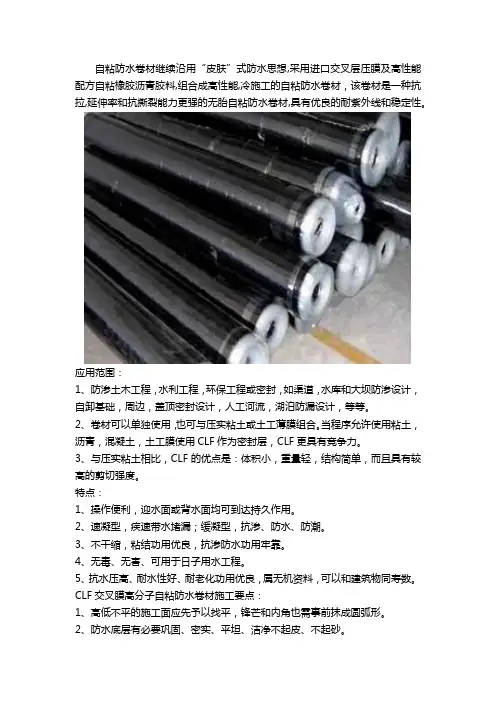

自粘防水卷材继续沿用“皮肤”式防水思想,采用进口交叉层压膜及高性能配方自粘橡胶沥青胶料,组合成高性能,冷施工的自粘防水卷材，该卷材是一种抗拉,延伸率和抗撕裂能力更强的无胎自粘防水卷材,具有优良的耐紫外线和稳定性。
应用范围：
1、防渗土木工程，水利工程，环保工程或密封，如渠道，水库和大坝防渗设计，自卸基础，周边，盖顶密封设计，人工河流，湖泊防漏设计，等等。
2、卷材可以单独使用，也可与压实粘土或土工薄膜组合。
当程序允许使用粘土，沥青，混凝土，土工膜使用CLF作为密封层，CLF更具有竞争力。
3、与压实粘土相比，CLF的优点是：体积小，重量轻，结构简单，而且具有较高的剪切强度。
特点：
1、操作便利，迎水面或背水面均可到达持久作用。
2、速凝型，疾速带水堵漏；缓凝型，抗渗、防水、防潮。
3、不干缩，粘结功用优良，抗渗防水功用牢靠。
4、无毒、无害、可用于日子用水工程。
5、抗水压高、耐水性好、耐老化功用优良，属无机资料，可以和建筑物同寿数。
CLF交叉膜高分子自粘防水卷材施工要点：
1、高低不平的施工面应先予以找平，锋芒和内角也需事前抹成圆弧形。
2、防水底层有必要巩固、密实、平坦、洁净不起皮、不起砂。
3、细部节点处如天沟阴阳角、檐沟、变形缝等部位按有关标准增贴一层附加卷材。
4、施工办法：热熔法施工，施工办法同一般改性沥青防水卷材相同。
高分子防水卷材施工工法
高分子防水卷材施工工法1.1 工艺流程清理基层涂刷基层处理剂附加层处理卷材粘贴面涂胶基层表面涂胶卷材的粘接、排气、压实卷材接头粘接、压实卷材末端收头及封边处理做保护1.2 基层清理：施工前将验收合格的基层清理干净，并测定基层干燥度是否符合施工要求。
1.3 附加层处理：阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶法或聚氨酯涂膜、也可用卷材铺贴一层处理。
1.4 涂刷基层处理剂1) 聚氨酯底胶的配制：聚氨酯材料按甲：乙=1:3（重量比）的比例配合，搅拌均匀即可进行涂布施工。
2) 涂刷聚氨酯底胶：在大面积涂刷施工前，用油漆刷蘸底胶在阴角、管根、水落口等复杂部位均匀涂刷一遍。
用长把滚刷在大面积部位涂刷。
涂刷底胶时不得露白见底，厚度均匀一致。
待底胶完全干燥后再进行下道工序施工。
注: 如基层已做过一层聚氨酯防水层,则无须再涂刷基层处理剂,即可进行下一道工序.1.5定位、弹线：按设计要求及卷材铺贴方向、搭接宽度放线定位，并在基层弹上粉线。
1.6平铺法大面积铺贴卷材1) 将卷材拆去包装纸后开卷铺在基层上并对准粉线。
2) 宜先铺离上料点远处，后铺近处。
3) 卷材与基层表面涂刷胶粘剂：A.满粘法：将卷材铺展在干净的基层上，将卷材沿1/2幅宽对折，用长把滚刷蘸基层胶粘剂滚涂卷材粘结面与基层表面。
应留出搭接部位不涂胶，长短边部位空出80mm，作搭接用。
B.条粘法：将试铺好的卷材在1/3幅宽沿长边对折，用油刷沿长向分别往卷材、基层表面均匀涂刷胶粘剂，呈长条形，宽度为150mm。
注意：涂刷胶粘剂时，不得涂刷得太薄而露底，也不得涂刷过多而产生聚胶，还要注意预留出卷材短边80mm宽的搭接位。
由于胶粘剂一般都较稠，因此，涂刷卷材表面时要稍用力，但涂刷基层时则应较轻，以免咬起底胶，切忌在同一地方来回涂刷。
4）卷材涂胶后静置干燥10～20min，当指触不粘手时，将卷材长边对准粉线铺贴，注意不要将卷材拉得过紧。
按上述方法粘贴另一边卷材。
强力交叉膜自粘防水卷材施工方案
强力交叉膜自粘防水卷材施工方案强力交叉膜自粘防水卷材是一种用于防水工程的材料，它具有自粘性能强、耐久性好等特点，适用于各种建筑物的防水施工。
下面是关于强力交叉膜自粘防水卷材施工方案的具体步骤：1. 准备工作：在施工前，需要清理好施工场地，确保基层平整干净。
同时，检查基层是否有裂缝、孔洞等缺陷，如有需要进行修补。
2. 防水底涂层施工：首先进行防水底涂层的施工，选择合适的防水涂料进行刷涂。
涂料需均匀涂抹于基层上，厚度不小于0.8mm，保证涂层的平整度和附着力。
3. 强力交叉膜自粘防水卷材安装：将强力交叉膜自粘防水卷材按照施工图纸的要求进行放置，并严格按照施工顺序逐一施工。
卷材之间需留出一定的重叠和粘结区域，一般为10-15cm。
粘结区域的自粘胶必须完全贴合密封，避免出现气泡和开裂。
4. 焊接处理：在施工过程中，根据需要进行卷材的焊接处理。
焊接时，先将卷材剪开，并保证两个卷材的交接处平整、平滑。
使用专用的焊接机进行焊接，焊接温度和压力要控制适当，避免过热或焊接不牢固。
5. 平整处理：在完成全部卷材的铺贴和焊接后，对卷材进行平整处理。
采用热风枪加热各个区域，使其平整、贴合基层，确保防水系统的整体密封性。
6. 防护层施工：最后进行防护层的施工，可以选择合适的防护层材料进行喷涂或刷涂。
防护层的厚度一般不小于1.5mm，保护卷材免受外界侵蚀和损坏。
7. 施工完工验收：在施工完成后，验收人员对施工质量进行全面检查，包括检查各个焊接点的牢固程度、卷材的平整度和密闭性等。
确保防水系统的质量达到设计要求。
强力交叉膜自粘防水卷材施工方案需要严格按照施工要求操作，确保施工质量和施工安全。
同时，施工过程中需要注意保护好现场环境，避免产生噪音、粉尘等对周围环境和人员的影响。
强力交叉膜自粘防水卷材预铺反粘施工工法
强力交叉膜自粘防水卷材预铺反粘施工工法完成单位：广州宏牛建筑防水材料有限公司完成人：张勇、何小英、于辉文1、前言地下室底板防水施工所用的传统防水卷材，往往都是将防水卷材粘贴或空铺在基层上，防水层与结构本体的缝隙造成防水层与结构的分离。
防水层一旦破坏，水四处窜流，不易找到渗漏点，维修十分困难，甚至可能导致防水层整体失效。
我工程摒弃原设计的聚脂胎SBS改性沥青防水卷材，改选用单面反应粘高分子防水卷材，将不粘结面空铺在基础垫层上，粘结面向上与现浇混凝土面结合为一体，中间无窜水隐患；即使卷材局部遭遇破坏，也会将水限定在很小范围内，极大提高了防水层的可靠性。
2、工法特点2.1 预铺反粘的防水卷材与基础底板结合，形成一道新的防水层，该防水层可以有效阻止地下水通过卷材防水层后在其内窜流，卷材局部遭遇破坏，也会将水限定在很小范围内，可以快速的找到渗漏点，采取有效的方式进行堵漏，不产生再次渗漏水隐患。
2.2 防水卷材与主体结构融为一体，防水性能不受主体结构沉降影响，有效地防止地下水渗入。
2.3 预铺反粘法施工，无需找平层，对基层要求低，不受天气及基层潮湿影响，且防水卷材不做保护层，直接进行钢筋混凝土浇筑施工工序，大大提高了施工速度。
2.4 冷作业、无明火、无毒无味、无环境污染及消防隐患，安全环保。
3、适用范围本工法适用于房屋建筑工程地下室基础防水的施工。
4、工艺原理预铺反粘法：即先在基础垫层上铺设防水卷材，卷材的自粘面朝上，然后在卷材的自粘面上浇筑混凝土，卷材与混凝土形成反应自粘效果的做法。
浇筑混凝土时的水泥浆与卷材粘结层特殊的高分子聚合物湿固化反应粘结。
粘结强度随混凝土抗压强度增加而增加，混凝土达到初凝期时，卷材的粘结层已与混凝土面层完全湿固化反应并溶合成一个新的防水层，中间无窜水隐患；即使卷材局部遭遇破坏，也会将水限定在很小范围内，极大提高了防水层的可靠性。
5、施工工艺流程及操作要点5.1 施工流程施工准备基层清理放线定位铺贴变形缝、阴阳角等细部防水附加层整改合格不合格防水卷材大面积空铺去除隔离膜撒水泥粉现浇钢筋混凝土施工整改合格不合格图5.1 工艺流程示意图5.2 施工工艺5.2.1 基层清理：基层应坚实、平整、无结冰，清除表面灰尘和油污。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高分子强力交叉膜防水卷材施工工艺上海豫宏建筑防水材料有限公司屋面防水工程一、工程概况1、工程名称:XXXXXXX2、材料选择:XXXXXXX3、施工方法:4、工程质量:合格二、编制依据:1、工程技术交底,设计图纸；2、施工现场条件和实地勘察资料；3、《屋面工程防水技术规范》、《屋面工程质量验收规范》(GB5020202020、GB50345—2020)4、《建筑防水工程手册》、《新型建筑材料实用手册》；5、《建筑构造通用图集》；三、施工准备1、施工技术准备:施工人员持证上岗,保证所有施工人员都能按有关操作规程,规范及有关工艺要求施工。
预先编制本工程的验收计划,为确保工程质量创造条件。
对于复杂的施工分项以及重要施工部位,要事先编制具体施工方案,并经过建设单位及监理部门审定。
2、人员准备:该项目工程人员安排如下:3、防水施工:1工艺流程基层处理涂刷基层处理剂铺贴附加层防水卷材铺贴封边保护层施工质量验收2 施工操作要点2.1施工准备工程施工前应做好施工人员、材料、工具、技术、现场、资料的准备工作。
人员:配备好有资质的项目班子和劳动力资源。
材料:做好材料计划和材料进场质量检查。
工具:按照施工计划合理配备工具设备。
技术:落实技术方案,完成技术交底。
现场:完成现场踏勘,做好现场规划。
资料:及时收集整理工程资料。
2.2 基层质量要求2.2.1对基层进行检查验收,伸出屋面的管道、设备或埋件等,应在防水施工前安设完毕。
基层不符合防水施工的要求时,应及时向总包、监理提出,直到基层质量达到防水施工要求方可接收上道工序。
2.2.2基层含水率应小于9%,可用现场简易监测方法检测基层含水率:在晴热天气,将1m×1m卷材覆盖于基层上,静置3~4h后掀开检查,覆盖部位与卷材上均未见水印既满足要求。
2.2.3基层强度必须满足设计要求,基层强度不合格时严禁进行防水工序施工。
2.2.4基层坡向坡度必须符合设计要求。
2.2.5对水落口,出屋面的管根,烟囱,女儿墙,泛水等细部进行检查,水落口应已正确安装,水落口周围应形成凹陷的小坑。
所有凸出屋面的部位及所有阴阳角均应作成斜面或直径不小于50mm的圆角。
2.2.6要求基层平整度偏差不大于5mm.(用2m靠尺结合塞尺检查)2.2.7基层要清洁,不得有油污,不得有空鼓、起砂、脱皮和严重开裂。
2.3涂刷基层处理剂基层处理剂(俗称冷底子油),是为了增强防水材料与基层之间的粘结力,在防水层施工前,预先涂刷在基层上的涂料,应使基层处理剂单独成膜,并且充分渗透到基层的裂缝当中去。
一般为100号溶剂汽油稀释后的石油沥青或橡胶改性沥青,外观呈黑褐色,易涂刷易渗透。
2.3.1做完基层处理后,用高压吹风机和扫帚将基层上彻底吹扫干净后涂刷基层处理剂,所选用的基层处理剂应与铺贴的卷材材性相容,不可错用。
2.3.2涂刷基层处理剂时要求基层表面平整、干净、干燥。
如有局部较湿,可用喷灯烘烤干燥再进行基层处理剂的涂刷。
2.3.3在大面涂刷前应用毛刷对细部、周边和拐角处先行涂刷,然后在大面基层上涂刷,涂刷应均匀一致,不得有漏涂,满粘法施工时应涂刷两遍。
基层处理用量为0.2~0.3kg/㎡；基层处理剂可在卷材铺贴前1~2天涂刷,待基层处理剂干燥后方可进行卷材铺贴。
2.4附加层2.4.1在铺设大面卷材防水层之前,应先按相关规范和设计要求在细部节点部位粘贴附加防水层,卷材附加层的边角剪成直径40mm的圆角。
地下工程的附加防水层应优先选用附加层专用卷材,复杂部位采用与大面防水层同品种的卷材,厚度均为4㎜厚,屋面工程的附加防水层应优先采用沥青涂膜作为附加层,涂膜厚度不小于2mm。
(涂膜附加层涂刷的部位和面积同卷材附加层)2.4.2立面与平面转角处、阴阳角、天沟、檐沟等部位均先铺一层卷材作附加防水层,附加层卷材一般为500mm宽。
一般部位附加层应满粘结于基层上。
应力集中部位如:天沟、檐沟与屋面交结处,附加层宜空铺,空铺宽度不应小于2020m,变形缝部位空铺或将一侧与基层粘结；地下室从底面折向立面的附加层卷材与永久性保护墙的结触部位应空铺；但应注意卷材和基层是松弛紧贴的,不应空鼓。
平立面转折处附加层:(附加层500宽,平面,立面各250,满粘结,基层角部做成直径不小于50mm的圆角) 檐沟附加层:(应力集中处附加层空铺,空铺宽度不小于2020m)2.4.3 阳角附加层做法(所有附加层边角剪成直径40mm的圆角,阴、阳角的三维角点处用密封膏密封) 2.4.4阴角附加层作法大、小底面是指三维阴角的附加层底平面的两个部分,先粘贴面积较小的三角形部分,称为小底面,然后将底面的另一部分粘贴并与之叠合,后粘贴部分面积较前者大且覆盖于前者之上,称为大底面,二者形成的叠合宽度为100mm。
三维角点用密封膏密封。
2.4.5出屋面管道根(据管径按需要确定剪开线间距)管身附加层沿管壁周长叠加50mm管根处卷材可根据管根基层尺寸实际情况裁剪(一般管根处基层已处理为圆角或馒头状,施工时按实际情况剪裁附加层)出屋面管道为PVC等塑料管道时,应小心粘贴,用热风焊枪焊接,以免烧伤管道。
2.4.6穿墙管道2.4.7水落口:分直式和横式两种,水落口周围500mm范围内坡度不小于5%,该部位附加防水宜先涂刷改性沥青涂料或冷玛蹄脂,厚度不小于2mm,然后在做卷材附加层,也可单独采用涂膜附加防水。
水落口杯与基层交接处应有宽度2020、深2020凹槽,凹槽内嵌填密封材料。
直式水落口:横式水落口:2.5定位、弹基准线、试铺2.5.1细部节点附加层卷材粘贴完成并经检查质量合格后,即可进行大面卷材的铺贴。
大面卷材铺贴前应在基层上弹基准线,试铺,确定卷材搭接位置,以控制卷材铺贴的方向和顺直美观。
屋面工程卷材铺贴方向,应根据屋面坡度方向而定坡度＜3%,卷材平行于屋脊方向坡度3%-15%,卷材可平行于屋脊,也可垂直于屋脊方向坡度＞15%,卷材垂直于屋脊方向当卷材平行于屋脊方向铺贴时,搭接缝顺流水方向,垂直于屋脊方向时搭结缝应顺主导风向。
屋面卷材铺贴示例2.5.2女儿墙防水层铺贴方向依实际情况而定,一般情况下应考虑平面卷材折向立墙后,卷材长边方向与平面垂直。
(平面卷材折向立墙后卷材长边方向与平面垂直)2.5.32.6大面卷材铺贴短搭接边的外露边角剪成40mm×40mm的45。
斜角(短边外露边角剪成40×40的45。
斜角)2.6.1铺贴顺序1、屋面工程:高低跨相毗邻时,先做高跨,后做低跨,同等高度的屋面先远后近,同一平面内先铺雨水口、管道、伸缩缝、女儿墙转角等细部,然后从屋面较低处开始铺贴。
2、卷材的粘贴方法及不同部位的粘贴2.6.2不同部位的卷材粘贴卷材与基层:屋面卷材与基层采用满粘,立墙卷材与基层应满粘。
卷材与卷材之间,必须满粘并粘结紧密卷材搭接缝:必须满粘附加层卷材与基层:一般部位应满粘,应力集中部位空铺,如变形缝、天沟和檐沟与屋面交角处、地下室从底面折向立面的卷材与永久性保护墙的接触部位以及类似的其它应力集中部位。
2.6.3粘结卷材的操作将卷材粘结面对准基准线平铺在基面上,从一端将隔离纸从背面揭起,两人拉住揭下的隔离纸均匀用力向后(或由上而下)拉,慢慢将整幅长的隔离纸全部拉出,同时将揭掉隔离纸的部分粘贴在基层上。
在拉铺卷材时,应随时注意与基准线对齐,速度不宜过快,以免出现偏差难以纠正。
卷材粘贴时,不得用力拉伸。
卷材粘贴后,随即用胶辊(或刮板)用力向前、向外侧滚(赶)压,排出空气,使之牢固粘贴在基层上；如果双层施工,在搭接铺贴下一幅卷材时,将位于下层的卷材搭接部位的透明隔离膜揭起,将上层卷材平服粘贴在下层卷材上,卷材搭接宽度不小于60mm;相对薄弱的部位(即卷材收头部位、卷材剪裁较多的异形部位等)应采用专用密封膏密封。
2.6.4卷材的搭接A、卷材搭接宽度应符合相关规范要求,特别重要或对搭接有特殊要求时,接缝宽度按设计要求。
一般要求搭接宽度见下表卷材搭接宽度(mm)短边搭接长边搭接满粘空铺、条粘、点粘满粘空铺、条粘、点粘屋面工程80 100 80 100地下工程100(满粘时搭接宽度80mm)多层卷材搭接(多层卷材搭接时,上、下层卷材错开1/3至1/2卷材幅宽)B、地下工程铺贴立面卷材时,卷材接茬的搭接长度应不小于150mm,当使用两层卷材时,卷材应错茬接缝,上层卷材应盖过下层卷材；(图)(卷材接茬搭接长度不小于150mm)2.7节点收头固定及细部处理2.7.1 卷材末端收头应采取机械固定,且收头部位均应用密封材料进行封闭,密封宽度不小于10mm。
天沟、檐沟、无组织排水檐口、伸出屋面管道以及女儿墙为混凝土墙体时的防水,卷材的末端收头均应采用金属压条钉压并用密封材料封严,墙体为砖墙时,卷材收头可直结铺压在女儿墙压顶下,压顶应作防水处理。
典型构造做法见下图:SBS卷材密封膏密封不锈钢压条收口固定砖墙SBS卷材密封膏密封不锈钢压条收口固定钢筋砼墙SBS卷材密封膏密封不锈钢压条收口固定钢筋砼压顶收口做法一收口做法二收口做法三①(端头收于凹槽内) ②(端头收于压顶下) ③(端头收于光滑面)2.7.2屋面变形缝:平屋面变形缝:高低跨变形缝:变形缝顶部须设盖缝的防水附加层,盖缝的防水附加层应一侧点粘,一侧空铺,且卷材于伸缩缝处应绕“U”形弯置于缝中,以补偿建筑变形带来的伸缩量。
3 质量验收防水工程施工完成后要立即进行质量验收,做蓄水或淋水检验,并填写《卷材防水层检验批质量验收记录表》主控项目:1、卷材防水层所用卷材及配套材料必须符合设计要求。
检验方法:检查出厂合格证、质量检验报告和现场抽样复检报告。
2、卷材防水层不得有渗漏和积水现象。
检验方法:雨后或淋水、蓄水检验。
3、卷材防水层再天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造,必须符合设计要求。
一般项目:1、卷材防水层的搭接缝应粘结牢固,封闭严密,不得有褶皱、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固,缝口封严,不得翘边。
检查方法:观察检查。
2、卷材防水层上撒布的材料和浅色涂料保护层应铺撒或涂刷均匀,粘接牢固；水泥砂浆、块材或细石混凝土保护层与卷材防水层之间应设置隔离层；刚性保护层的分隔缝留置应符合设计要求。
检验方法:观察检查。
3、排气屋面的排气道应纵横贯通,不得堵塞。
排气管应安装牢固,位置正确,封闭严密。
检验方法:观察检查。
4、卷材的铺贴方向应正确,卷材搭接宽度的允许偏差为－10mm.。
检验方法:观察和尺量检查。
5、地下结构的侧墙卷材防水层的保护层与防水层应粘接牢固、结合紧密、厚度均匀一致。
检查方法:观察检查。
4 防水层保护4.1防水层完成并经检验合格后,应立即进行保护层的施工,对不能及时作保护层施工时,也应采取临时保护措施；4.2采用水泥砂浆、块材料或细石混凝土作保护层时,保护层与防水层之间应设置隔离层,隔离层可铺设纸胎沥青油毡、聚乙烯膜；4.3暴露屋面防水工程的保护层,如外露防水卷材为矿物粒料或片料作覆面材料时,可不另作保护层,如防水卷材表面为细砂、PE膜时,必须作保护层,做法如下:4.3.1铺设页岩片或砂粒,施工时随刮涂冷沥青玛蹄脂随铺撒散装保护材料,空铺撒均匀不得有未被覆盖的部位,且粘结牢固；4.3.2也可用水泥砂浆作保护层,表面应抹平压光并设置表面分隔缝；4.3.3浅色涂料作保护层,表面应涂刷均匀,不得漏涂。
