相序表的基数参数
功能相位旋转(顺时针或逆时针),开相检测
检测方法静电感应
测试电压量程70~1000V AC 相-相(正弦波,连续输入)
导体直径范围 2.4~30mm 绝缘电线(横截面：约1.5 ~ 325mm .) 测试频率范围45~66Hz
相位旋转顺时针:
绿色箭头LED，顺时针"旋转" , 绿色标志"CW" 点亮, 间歇音蜂鸣逆时针:
红色箭头 LEDs 逆时针"旋转", 红色标志"CCW" 点亮, 连续音蜂鸣
显示非常明亮的LED显示功能
操作温湿度范围温/湿度范围：-10~50, 80%(无结露) 保存温湿度范围温/湿度范围：-20~60, 80%(无结露)
电源碱性电池(LR6)X4
*连续使用时间:约 100 小时(自动关机约10分钟.)
电池电压警告电池电压过低时，电源LED闪烁.
测试线双重绝缘电线, 长度约. 70cm
彩色码L1(U):红色 L2(V):白色 L3(W):兰色
安全规格IEC61010-1 CAT. 600V,CAT. 1000V 污染度2 IEC61326-1
尺寸/重量112(L)×61(W)×36(D)mm / 约380g
附件9096（便携箱）, 碱性电池(LR6), 使用说明书
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
/。
相序表的运用阐明
相序表的运用阐明
相序表的运用阐明
运用阐明：
将三根丈量线夹别离接三相电源，按一下丈量键(切勿按住不放)，开端丈量，外表有如下三种状况。
1.正相序状况：正相序指示灯(绿灯)每秒闪亮一次(慢闪)，逆相序指示灯(红灯)暂停，蜂鸣器不响；
2.逆相序状况：逆相序指示灯(红灯)每秒闪亮两次(快闪)，正相序指示灯(绿灯)暂停，蜂鸣器报报警；
3.缺相状况：底细序表三盏缺相指示灯的色彩与相序表丈量线夹的色彩逐个对应。
当某盏缺相指示灯暂停并且蜂鸣器嘟、嘟作响时，为对应相电压缺相。
丈量完毕后，取下丈量线夹即可。
1。
电表上每个参数都什么意思一个个教你，就算不是电工也需要知道
电表上每个参数都什么意思一个个教你，就算不是电工也需要知道电能表，相信很多的电工师傅都特别清楚，就算不是电工，也应该稍微了解一点电能表，毕竟电能表的应用很广泛，几乎家家户户都在使用，关于电能表上面参数的基本含义，也是电工入门必备的基础知识，平时看电表，我们只看了一个电能KWH，很少去关注其他的参数含义，因此很多的电工初学者也都不知道，这都是普遍存在的现象，那么我们今天就重点来认识一下:电能表的参数都什么意思？我们以这一个单相电子式电能表为例:一，首先DDS566含义。
第一个D~电度表，第二个D~单相，S~电子式，后面的556指的是电能表的型号。
二，电能表的准确度。
圆圈里面是1的话，指的是1级表，圆圈里面是2的话，指的是2级表，家庭用电，我们使用的都是2级表，当然也会有其他级别的电能表，只是在家庭电路中不常用。
三，电能表的读数。
我们平时计量的电能单位为KWh，一定要看清楚，有的电度表上面还会有一个“千乏时”指的是无功，单位为KVAr，一定要分清。
电表的读数记得需要乘以倍率，例如现在的电表读数大概为3905度。
四，其他基本参数。
00000021~厂家制造设计号。
GB/T17215之类的指的是:电能表设计的规范和标准。
220V/50HZ，指的是使用电压为220V，电表的使用频率为50HZ。
20(80)指的是基本电流为20A，电能表的额定最大电流为80A，基本电流和电能表精度，启动电流有关，最大电流和家庭用电总功率有关，计算家庭电路总功率的时候，我们用的是最大电流来计算的。
800imp/kWh指的是电度表常数，电度表常数表示的是和电能表相应的圈数或者脉冲数的关系:例如，这个800imp/kWh它的意思是1度电可以让电能表转800圈或者800次脉冲计量。
以上就是电能表的基本参数含义，有相关的视频教程已经发了，想要了解的朋友可以看看，关于电能表，如果你有更好的建议或者想法，可以在评论区留言，电气电工知识，一起交流，互相学习。

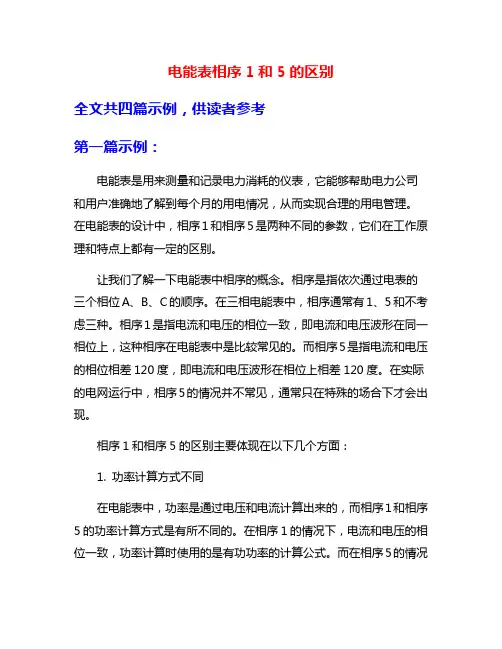

电能表相序1和5的区别
