固体聚合物电解质水电解池电极的优化研究
收稿日期：２００６－０１－１２作者简介：马霄平（１９８０—），女，辽宁省人，硕士研究生，主要研究方向为固体聚合物水电解。
Ｂｉｏｇｒａｐｈｙ：ＭＡＸｉａｏ－ｐｉｎｇ（１９８０—），ｆｅｍａｌｅ，ｃａｎｄｉｄａｔｅｆｏｒｍａｓｔｅｒ．联系人：衣宝廉固体聚合物电解质水电解池电极的优化研究马霄平１，宋世栋２，谭忠印１，张华民２，衣宝廉２（１．辽宁师范大学化学与化工学院，辽宁大连１１６０２９；２．中国科学院大连化学物理研究所，辽宁大连１１６０２３）摘要：目前固体聚合物电解质（ＳＰＥ）水电解池的膜电极催化层中各组分的配比普遍以全氟磺酸树脂（Ｎａｆｉｏｎ）与催化剂的质量百分比来表征，但是由于催化剂的堆密度不同，对于不同的催化剂如果沿用相同的质量配比会造成催化层中Ｎａｆｉｏｎ含量的失调，影响电极的质子与电子传导能力。
研究了以Ｎａｆｉｏｎ与催化剂的体积比来表征电极催化层的组分配比和结构，并利用交流阻抗、循环伏安、极化曲线等电化学测试方法，对其体积比进行了最优化研究。
结果表明，Ｎａｆｉｏｎ与阳极催化剂（Ｐｔ黑与ＩｒＯ２混合物）的体积比１∶１０时水电解的性能最佳。
关键词：固体聚合物电解质水电解池；催化层；Ｎａｆｉｏｎ树脂；电化学测试中图分类号：ＴＭ９１１．４文献标识码：Ａ文章编号：１００２－０８７Ｘ（２００６）０８－０６２１－０４ＯｐｔｉｍｉｚａｔｉｏｎｏｆｍｅｍｂｒａｎｅｅｌｅｃｔｒｏｄｅｓｆｏｒＳＰＥｗａｔｅｒｅｌｅｃｔｒｏｌｙｓｉｓＭＡＸｉａｏ－ｐｉｎｇ１，ＳＯＮＧＳｈｉ－ｄｏｎｇ２，ＴＡＮＺｈｏｎｇ－ｙｉｎ１，ＺＨＡＮＧＨｕａ－ｍｉｎ１，ＹＩＢａｏ－ｌｉａｎ２（１．ＬｉａｏｎｉｎｇＮｏｒｍａｌＵｎｉｖｅｒｓｉｔｙ，ＳｃｈｏｏｌｏｆＣｈｅｍｉｓｔｒｙａｎｄＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ，ＤａｌｉａｎＬｉａｏｎｉｎｇ１１６０２９，Ｃｈｉｎａ；２．ＦｕｅｌＣｅｌｌＲ＆ＤＣｅｎｔｅｒ，ＤａｌｉａｎＩｎｓｔｉｔｕｔｅｏｆＣｈｅｍｉｃａｌＰｈｙｓｉｃｓ，ＣｈｉｎｅｓｅＡｃａｄｅｍｙｏｆＳｃｉｅｎｃｅｓ，ＤａｌｉａｎＬｉａｏｎｉｎｇ１１６０２３，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＮａｆｉｏｎｃｏｎｔｅｎｔｉｎｔｈｅｃａｔａｌｙｓｔｌａｙｅｒｉｓｇｅｎｅｒａｌｌｙｅｘｐｒｅｓｓｅｄａｓｗｅｉｇｈｔｒａｔｉｏｏｆＮａｆｉｏｎ，ｉｆａｆｉｘｅｄｗｅｉｇｈｔｒａｔｉｏｏｆＮａｆｉｏｎｉｓｕｓｅｄｗｉｔｈｏｕｔｃｏｎｓｉｄｅｒａｔｉｏｎｏｆｔｈｅｂｕｌｋｄｅｎｓｉｔｙｏｆｃａｔａｌｙｓｔ，ｉｔｍａｙｃａｕｓｅｐｏｏｒｌｙｐｒｏｔｏｎｏｒｅｌｅｃｔｒｏｎｃｏｎｄｕｃｔｉｖｉｔｙ．ＴｈｅｐｒｅｓｅｎｔｓｔｕｄｙｉｎｄｉｃａｔｅｓｔｈａｔｔｈｅｏｐｔｉｍｕｍｃｏｍｐｏｓｉｔｉｏｎｏｆｃａｔａｌｙｓｔｌａｙｅｒｓｈｏｕｌｄｃｈａｎｇｅｔｈｅｂｕｌｋｒａｔｉｏｏｆＮａｆｉｏｎｔｏｃａｔａｌｙｓｔ．Ｉｎｖｅｓｔｉｇａｔｉｏｎｗａｓｍａｄｅｂｙｕｓｉｎｇｅｌｅｃｔｒｏｃｈｅｍｉｃａｌｉｍｐｅｄａｎｃｅｓｐｅｃｔｒｏｓｃｏｐｙ，ｃｙｃｌｉｃｖｏｌｔａｍｍｅｔｒｙａｎｄｐｏｌａｒｉｚａｔｉｏｎｃｕｒｖｅｓ．ＴｈｅｒｅｓｕｌｔｓｓｈｏｗｅｄｔｈａｔｔｈｅｂｅｓｔｐｅｒｆｏｒｍａｎｃｅｗａｓｏｂｔａｉｎｔｅｄｗｈｅｎｔｈｅｂｕｌｋｒａｔｉｏｏｆＮａｆｉｏｎｔｏｃａｔａｌｙｓｔｗａｓ１∶１０．Ｋｅｙｗｏｒｄｓ：ＳＰＥｗａｔｅｒｅｌｅｃｔｒｏｌｙｓｉｓ；ｃａｔａｌｙｓｔｌａｙｅｒ；Ｎａｆｉｏｎ；ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌｍｅａｓｕｒｅｍｅｎｔｓ固体聚合物电解质（ＳＰＥ）水电解技术由于具有环境友好、纯度高、效率高等优点，发展潜力巨大，近年来受到各国的普遍重视。
该技术早期应用于潜艇及空间站的供氧装置。
近年来ＳＰＥ水电解技术成为制氢领域的研究热点之一，其远期发展目标为利用核电、水电、风力及地热等可再生能源大规模生产氢，开发利用氢能源。
高压ＳＰＥ水电解装置还可应用于空间可再生燃料电池储能系统。
核电大规模发展以后，人们将ＳＰＥ水电解技术应用于电网调峰，在用电低谷电解水产生并储存氢，在供电高峰利用氢能通过质子交换膜燃料电池向外供电，使之成为能量储存转换装置。
与传统碱性水电解技术相比，ＳＰＥ水电解技术的优势主要表现在：（１）以固体聚合物膜为电解质，电解循环中没有碱流失、腐蚀等问题；（２）采用非透气性隔膜，提高了安全性，增加了气体纯度，在较好支撑下可承受高压差；（３）ＳＰＥ水电解池通常将阴阳极与膜合为一体，堪称零极距电池，因此降低了能耗［１］。
进一步提高ＳＰＥ水电解池的电极性能是目前ＳＰＥ水电解技术研究的主要课题。
ＳＰＥ水电解技术的核心是膜电极，膜电极上发生电化学反应。
其中催化剂的选择［１￣４］、催化层结构的优化［５￣７］、电极制备方法［８￣１０］的改进是ＳＰＥ电解水膜电极技术的关键问题。
它对降低电极成本、提高催化剂的利用率、减少电解能耗极其重要。
邵志刚等人［１０］将质子交换膜燃料电池中的薄膜亲水电极制备方法应用于ＳＰＥ水电解膜电极的制备，这种方法更有利于膜与催化层的一体化，大大降低了催化剂的担载量，所制催化层有一定的孔隙率，有利于气体的析出。
这种薄层亲水电极是以Ｎａｆｉｏｎ树脂为粘合剂和质子导体。
Ｎａｆｉｏｎ是质子的良导体，Ｎａｆｉｏｎ的加入在催化层中形成连续的质子传导网络，提高了电极中质子的传导率；Ｎａｆｉｏｎ的亲水性可以为电化学反应提供足够的反应水；催化剂与Ｎａｆｉｏｎ充分接触后增加了电化学活性面积，大大提高了催化剂的利用率。
但是催化层中Ｎａｆｉｏｎ体积过多时，大量的Ｎａｆｉｏｎ会包裹部分催化剂，由于Ｎａｆｉｏｎ不传导电子，电极内电子传导通道被切断，被包裹住的催化剂失去催化活性，电化学反应活性位降低。
另外，由于Ｎａｆｉｏｎ为亲水性物质，过多的Ｎａｆｉｏｎ会堵塞催化层中的气孔，阻碍了反应产生的气体及时排出，增大了气相的传质阻力。
所以催化层研究与设计中Ｎａｆｉｏｎ含量的优化对电极性能有极大的影响，文献［５￣７］对催化层中Ｎａｆｉｏｎ含量进行了优化，得到的优化结果大多是Ｎａｆｉｏｎ的质量百分含量在３０％～３６％之间。
但是由于不同催化剂（如Ｐｔ／Ｃ与Ｐｔ黑）的堆密度不同，即同等质量电催化剂的体积不同（同等质量的Ｐｔ黑与Ｐｔ／Ｃ相比，Ｐｔ黑的体积更小），如果沿用相同的质量配比，加入Ｎａｆｉｏｎ的体积比的差异就很大，因此不能在催化层中达到由Ｎａｆｉｏｎ构成的质子传导网络与催化剂构成的电子传导网络之间的适宜体积比，从而导致ＳＰＥ水电解池电解性能的降低。
由于水电解的能耗主要归因于阳极的极化，本实验固定了阴极催化层中的催化剂与Ｎａｆｉｏｎ含量，利用交流阻抗、循环伏安、极化曲线等电化学测试方法，重点研究阳极催化层中Ｎａｆｉｏｎ与催化剂的体积比变化对电极性能的影响，以得到催化层中最佳的组分体积比。
１实验１．１阳极电催化剂的制备与表征阳极电催化剂使用Ｐｔ黑与ＩｒＯ２的混合电催化剂［１１］。
ＩｒＯ２采用调变的Ａｄａｍｓ方法［１２，１３］制备。
Ｐｔ黑采用日本ＴＫＫ公司的商品催化剂。
Ｐｔ黑与ＩｒＯ２的质量比为２∶８［１１］，其堆密度ｒｄ为０．８５ｇ·ｃｍ－３。
Ｘ射线衍射（ＸＲＤ）谱在日本理学Ｄ／ｍａｘ２４００型Ｘ射线衍射仪上测定，以铜靶为辐射源，扫描分辨率０．０１７°，扫描范围２０°～８０°，电流４０ｍＡ，电压４０ｋＶ。
催化剂的透射电子显微镜（ＴＥＭ）观察在日本ＨＩＴＡＣＨＩＨ－６００型透射电子显微镜上进行，加速电压１００ｋＶ。
ＩｒＯ２电催化剂粉末采用ＡＳ－ＡＰ２０１０ＭｉｃｒｏｍｅｒｉｔｉｃｓＩｎｓｔｒｕｍｅｎｔ（粉末测试仪）在－１９６℃下的氮气氛中，通过物理吸附测试比表面积、孔容和孔结构。
１．２ＳＰＥ水电解池膜电极制备膜电极是由固体聚合物膜、催化层和集流体组成。
电极制备工艺如下：Ｐｔ黑与ＩｒＯ２的混合电催化剂总担载量恒定为３ｍｇ·ｃｍ－２，电极面积为５ｃｍ２，阳极催化剂体积（ＶＣ）为１７．６４×１０－３ｃｍ３，改变加入Ｎａｆｉｏｎ树脂（Ｎａｆｉｏｎ，ｄｕｐｏｎｔ，美国，ｒ＝２ｇ·ｃｍ－３）的体积（ＶＮ），以改变阳极催化层中Ｎａｆｉｏｎ与催化剂的体积比（ＶＮ∶ＶＣ）。
将催化剂／Ｎａｆｉｏｎ／异丙醇按一定比例在超声中振荡均匀成墨水状浆液，得到的阳极催化剂浆液直接喷涂于Ｎａｆｉｏｎ２１１膜一侧。
阴极制备方法相同，阴极催化剂为Ｐｔ／Ｃ电催化剂，固定Ｐｔ／Ｃ与Ｎａｆｉｏｎ的质量比为３∶１［６］配成催化剂浆液，利用同样的方法喷涂于膜的另一侧。
待干燥后热压，得到膜电极。
１．３单池组装及工艺流程ＳＰＥ水电解池组装如图１所示，将膜电极两侧各放一张或数张拉伸钛网作为集流体。
以ＰＴＦＥ垫片密封，端板为不锈钢板。
ＳＰＥ水电解工艺流程示意图见图２。
纯水由阳极注入，在电流作用下，水在阳极上被分解成氧气、氢离子和电子。
氢离子通过固体聚合物膜扩散到阴极，电子由外电路到达阴极，在阴极电子和氢离子结合成氢气。
将ＳＰＥ水电解单池联入图２所示的电路中，控制恒温水浴８０℃，将去离子水从阳极注入，水流量１０ｍＬ·ｍｉｎ－１，水电解池温度为８０℃，使用直流电源，测定不同催化层配比的水电解单池的极化曲线。
１．４电化学测试阳极催化层电化学性能测试在Ｐｒｉｎｃｅｔｏｎ２６３Ａ电化学工作站上进行。
采用经典三电极测试体系，铂片为对电极，参比电极采用饱和甘汞电极，电解液为０．５ｍｏｌ·Ｌ－１Ｈ２ＳＯ４溶液，温度恒定在２５℃。
工作电极制备方法如下：分别称取６份１０ｍｇ混合电催化剂［８０％（质量分数）ＩｒＯ２＋２０％（质量分数）Ｐｔ］，加入无水乙醇分散，再分别加入不同体积的Ｎａｆｉｏｎ溶液（质量分数为５％），在超声波中振荡均匀，制备于圆盘电极表面作为工作电极，进行电化学测量，测试过程中通入氮气以消除溶解氧的影响。
循环伏安测试中电位扫描范围０￣１．２５Ｖ，扫速５０ｍＶ·ｓ－１。
电化学阻抗测试施加的直流电位为１．２Ｖ（ｖｓ．ＳＣＥ），扫描频率范围为１０ｍＨｚ￣１００ｋＨｚ，电化学阻抗谱数据使用Ｚｖｉｅｗ软件进行拟合。
２结果与讨论２．１ＩｒＯ２电催化剂物理表征结果利用Ａｄａｍｓ法制备的ＩｒＯ２电催化剂的ＸＲＤ谱如图３所Ａ———不锈钢端板Ｓｔａｉｎｌｅｓｓ－ｓｔｅｅｌｐｌａｔｅ；Ｂ———ＰＴＦＥ垫片Ｔｅｆｌｏｎｇａｓｋｅｔ；Ｃ———膜Ｍｅｍｂｒａｎｅ；Ｄ———氢电极Ｈｙｄｒｏｇｅｎｅｌｅｃｔｒｏｄｅ；Ｅ———氧电极Ｏｘｙｇｅｎｅｌｅｃｔｒｏｄｅ；Ｆ———气孔Ｇａｓｐｏｒｔｓ；Ｇ———固定孔Ａｌｉｇｎｍｅｎｔｈｏｌｅ图１ＳＰＥ水电解池结构示意图Ｆｉｇ．１ＳｔｒｕｃｔｕｒｅｏｆＳＰＥｃｅｌｌ１．ＳＰＥ水电解池ＳＰＥｗａｔｅｒｅｌｅｃｔｒｏｌｙｓｉｓｃｅｌｌ；２．水流量计Ｗａｔｅｒｆｌｏｗｍｅｔｅｒ；３．水泵Ｗａｔｅｒｐｕｍｐ；４．恒温水浴Ｔｒｏｐｉｃａｌｗａｔｅｒｂａｔｈ；５．气液分离罐Ｓｅｐａｒａｔｏｒｔａｎ；６．气体流量计Ｇａｓｆｌｏｗｍｅｔｅｒ；７．压力表Ｇａｓｍａｎｏｍｅｔｅｒ；８．直流电源ＤＣｐｏｗｅｒｓｕｐｐｌｙ图２ＳＰＥ水电解工艺流程示意图Ｆｉｇ．２ＳｃｈｅｍａｔｉｃｄｉａｇｒａｍｏｆｔｅｓｔｓｔａｔｉｏｎｏｆＳＰＥｗａｔｅｒｅｌｅｃｔｒｏｌｙｓｉｓ研究与设计示。
固体聚合物阴离子交换膜电解槽效率

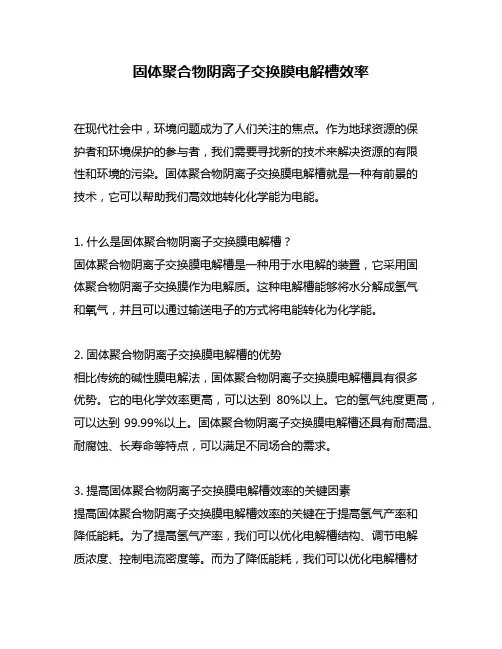

固体聚合物阴离子交换膜电解槽效率在现代社会中，环境问题成为了人们关注的焦点。
作为地球资源的保护者和环境保护的参与者，我们需要寻找新的技术来解决资源的有限性和环境的污染。
固体聚合物阴离子交换膜电解槽就是一种有前景的技术，它可以帮助我们高效地转化化学能为电能。
1. 什么是固体聚合物阴离子交换膜电解槽？固体聚合物阴离子交换膜电解槽是一种用于水电解的装置，它采用固体聚合物阴离子交换膜作为电解质。
这种电解槽能够将水分解成氢气和氧气，并且可以通过输送电子的方式将电能转化为化学能。
2. 固体聚合物阴离子交换膜电解槽的优势相比传统的碱性膜电解法，固体聚合物阴离子交换膜电解槽具有很多优势。
它的电化学效率更高，可以达到80%以上。
它的氢气纯度更高，可以达到99.99%以上。
固体聚合物阴离子交换膜电解槽还具有耐高温、耐腐蚀、长寿命等特点，可以满足不同场合的需求。
3. 提高固体聚合物阴离子交换膜电解槽效率的关键因素提高固体聚合物阴离子交换膜电解槽效率的关键在于提高氢气产率和降低能耗。
为了提高氢气产率，我们可以优化电解槽结构、调节电解质浓度、控制电流密度等。
而为了降低能耗，我们可以优化电解槽材料、改进电解槽工艺等。
4. 我对固体聚合物阴离子交换膜电解槽效率的个人观点和理解固体聚合物阴离子交换膜电解槽是一项具有巨大潜力的技术。
其高效率、高纯度的特点使其成为实现清洁能源转化的关键技术之一。
随着对清洁能源需求的不断增加，我相信固体聚合物阴离子交换膜电解槽将会在未来得到广泛的应用和发展。
5. 总结和回顾固体聚合物阴离子交换膜电解槽作为一种高效转化化学能为电能的技术，在资源有限和环境污染的背景下具有重要的意义。
通过优化电解槽结构和工艺，我们可以进一步提高电解槽的效率和纯度。
加大对固体聚合物阴离子交换膜电解槽的研究和应用，将会有助于推动清洁能源的发展和利用。
通过本文，我们对固体聚合物阴离子交换膜电解槽的定义、优势和提高效率的关键因素有了更深入的了解。
聚合物电解质在电池中的应用研究
聚合物电解质在电池中的应用研究随着科技的发展和应用领域的不断扩大，电池已经成为我们生活中必不可少的设备。
无论是便携式电子设备还是新能源汽车，电池都是其不可或缺的能量支撑。
因此，电池的研究和开发，关系到人们生活的质量和未来的发展方向。
而聚合物电解质作为一种新型电解质材料，正在逐渐发挥其应用价值，在电池中的应用研究受到越来越多的关注。
一、聚合物电解质的基本概念聚合物电解质是一种高分子化合物，可用于制备非常规型电池电解液和固态电解质。
相对于传统的液态电解质，聚合物电解质有很多优点。
首先，其高分子结构使得它具有高的机械强度和稳定性，能够有效地固化在电池中，减小液体电解液存在的泄漏、挥发及燃爆等问题。
其次，聚合物电解质含有的大量孔隙结构，有助于锂离子或其他离子的输运和扩散。
最后，聚合物电解质的化学稳定性和热稳定性非常高，不易对电极材料和电化学性能产生影响，同时可以降低电池的过冲和过放现象。
二、聚合物电解质在锂离子电池中的应用锂离子电池作为目前市场上最为常见的一种器件，其电解液主要是有机浓缩液或混合溶液。
但是，在实际应用中，有机电解液存在着诸多问题，例如燃点低、揮发性大、泄漏等，同时其与锂盐的配合也十分严格。
因此，聚合物电解质作为一种新型电解质材料，被广泛地用于锂离子电池中。
聚合物电解质可以用于制备锂离子电池的压敏型、钵状型、微电池模块和防火型等多种类型。
其中，钵状型电池具有更高的能量密度和较大的扁平形状，适用于各种便携电子设备。
而压敏型电池则主要用于各种传感器、计步器等小型电子器件。
三、聚合物电解质在固态电池中的应用与传统的液态电解质相比，固态电池具有无溶液和无泄漏的优势。
因此其应用场景更为广泛，并且具有更高的储能密度和更长的使用寿命。
而聚合物电解质作为一种适合制备固态电解质的材料，受到了越来越多的关注。
聚合物电解质可以制备出具有高离子导电率和良好机械强度的固态电池。
其中，PVDF-HFP聚合物为制备固态电解质的常用材料之一。
水性聚氨酯基全固态锂离子电池电解质的制备及性能研究
合物 电解 质 ， 室 温 下 离 子 电导 率 可 以达 到 ３ ． １ ６ ｘ １ ０ ４
的研 究与开 发进 入 了新 的阶段 １ 。 Ｆ ｅ ｎ ｔ ｏ ｎ 等１ ４ １ 在 １ ９ ７ ３年 合 成 了聚氧 化 乙烯（ Ｐ Ｅ Ｏ ） 基 聚合物 电解 质 ， 此 体系是 当 前 被科学工作 者研 究最 多的一种 ，但 是其室 温下较 高
的结 晶度导致 了离子 电导 率 只有 ｌ ０ ～ １ ０ ～Ｓ ／ ｅ ｍ。Ｌ ｉ Ｍ 等 利用 Ｐ Ｖ ｄ Ｆ — Ｈ Ｆ Ｐ微孔膜 吸附胍基离 子液体复合制 备
不仅可 以提 高 同态 聚合 物 电解质 的低 温离子 电导 率 ， 而且可 以改善其力学性 能 Ｉ 。Ｓ Ｐ Ｅ的离子 电导率取决 于许 多因素 ， 其 中起 主要作用 的是 ＷＰ Ｕ的 Ｅ Ｏ链段数 目和链段 运动能力 。固态聚合物 电解质离 子电导率 和
机械强度 的提高 往往通过添加无 机纳米填料来 实现ｌ ９ 】 。 李月 姣等ｔ ｊ 以Ｐ Ｅ Ｏ为软 段 制备 ＷＰ Ｕ并 与 聚二 甲基硅
表明 ， 纳米 Ｓ ｉ Ｏ 以 Ｓ 卜。一 ｓ ｉ 的 形 式链 接 在 了聚 合 物 分子 链 段 上 ； 力 学测 试 结 果显 示 ， 随 着纳 米
Ｓ ｉ ｏ 含 量的增 加 ， 拉 伸强度 呈现 出先增 大后 减 小的趋 势 ， 而断 裂伸 长率增 加 ， 当纳 米 Ｓ ｉ ｏ 水 分散 液 的加 入 量 占总量 的 ４ ％时 （ ｓ ４ ） 拉 伸 强度 达到 最 大值 ， 为 ２ ５ ． ０ ＭＰ ａ ； 交流 阻抗谱 （ Ｅ Ｉ Ｓ ） 和循 环伏 安
质． 室 温下离 子电导率 比未共 混的 Ｐ Ｅ Ｏ电解质 有着 显
电解池的设计与优化

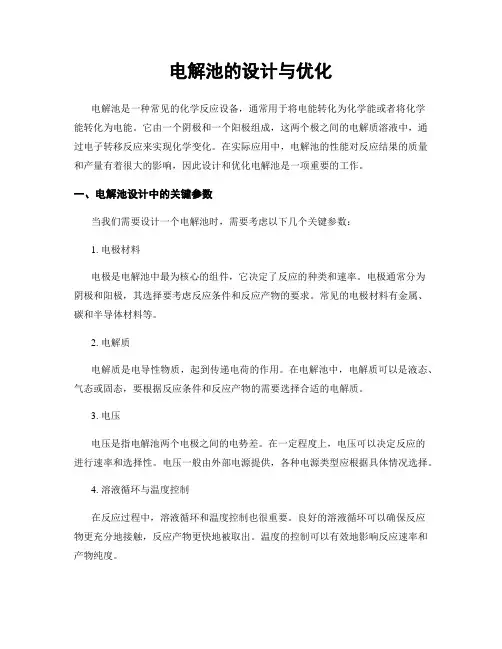

电解池的设计与优化电解池是一种常见的化学反应设备，通常用于将电能转化为化学能或者将化学能转化为电能。
它由一个阴极和一个阳极组成，这两个极之间的电解质溶液中，通过电子转移反应来实现化学变化。
在实际应用中，电解池的性能对反应结果的质量和产量有着很大的影响，因此设计和优化电解池是一项重要的工作。
一、电解池设计中的关键参数当我们需要设计一个电解池时，需要考虑以下几个关键参数：1. 电极材料电极是电解池中最为核心的组件，它决定了反应的种类和速率。
电极通常分为阴极和阳极，其选择要考虑反应条件和反应产物的要求。
常见的电极材料有金属、碳和半导体材料等。
2. 电解质电解质是电导性物质，起到传递电荷的作用。
在电解池中，电解质可以是液态、气态或固态，要根据反应条件和反应产物的需要选择合适的电解质。
3. 电压电压是指电解池两个电极之间的电势差。
在一定程度上，电压可以决定反应的进行速率和选择性。
电压一般由外部电源提供，各种电源类型应根据具体情况选择。
4. 溶液循环与温度控制在反应过程中，溶液循环和温度控制也很重要。
良好的溶液循环可以确保反应物更充分地接触，反应产物更快地被取出。
温度的控制可以有效地影响反应速率和产物纯度。
二、电解池优化的方法和实践在电解池设计之后，我们还需要对其进行优化，以使其性能达到最优水平。
1. 电极表面修饰电极表面的修饰可以改善电极和反应物之间的接触，从而提高反应速率和选择性。
电极表面的修饰方法有很多种，例如化学修饰、机械修饰、光学修饰、电学修饰等。
2. 电解质浓度的控制电解质浓度对于电解池性能的影响也很大。
过低的浓度会导致反应速率缓慢，过高的浓度会影响反应产物的选择性。
因此，精确地控制电解质浓度是优化电解池性能的一个重要方面。
3. 溶液搅拌和循环铵合成反应中有一定的卡高问题，通过适当的溶液搅拌和循环可以解决该问题。
同时搅拌还可以缩小溶液中物质的扩散距离，提高反应效率。
4. 电解池形态的优化除了上述几个方面，电解池的形态对于其性能的影响也很大。
固态锂电池聚合物电解质研究进展
固态锂电池聚合物电解质研究进展周伟东;黄秋;谢晓新;陈科君;李薇;邱介山【期刊名称】《储能科学与技术》【年(卷),期】2022(11)6【摘要】目前锂离子电池的关键挑战是如何提高电池的能量密度和电池的安全性,使用固态电解质的固态锂电池可以有效地缓解这两个问题。
固态电解质是固态电池发展的关键材料。
固态聚合物电解质(solid-statepolymer electrolyte,SPE)具有较高的柔韧性、优良的加工性和良好的界面接触性,是固态锂金属电池理想的电解质材料。
SPE的离子导电性、电化学窗口以及与电极之间界面的稳定性对固态锂电池的综合性能起着至关重要的作用。
根据电化学稳定窗口的不同,本文主要综述了:①低电压稳定SPE,与锂金属具有良好的相容性,通过交联、共混、共聚以及与无机填料复合的方法可以有效降低其结晶度,提升聚合物离子电导率;②高电压稳定SPE体系,能够匹配高电压正极使用,有效提高锂金属电池的能量密度;③多层结构SPE体系,能够同时承受锂金属负极的还原和高电压正极的氧化,为进一步开发高性能SPE和提高电池能量密度提供了新思路。
最后,对三种SPE体系进行了总结和展望,指出低电压稳定SPE的研究重点在于提高离子电导率以及力学性能,高电压稳定SPE的关键在于降低材料的最高占据分子轨道(highest occupiedmolecularorbital,HOMO)以及建立正极界面处稳定的CEI层,多层SPE的研究重点在于合适的电池和电极结构设计。
构建可与正、负极同时稳定或者同时形成界面钝化层的高导离子聚合物结构是未来的研究重点之一。
【总页数】18页(P1788-1805)【作者】周伟东;黄秋;谢晓新;陈科君;李薇;邱介山【作者单位】北京化工大学化学工程学院【正文语种】中文【中图分类】TK02【相关文献】1.锂电池用全固态聚合物电解质的研究进展2.锂电池用PEO基固态聚合物电解质研究进展及应用3.固态锂电池用MOF/聚氧化乙烯复合聚合物电解质4.应用于全固态锂电池的复合固态电解质研究进展5.安全固态锂电池室温聚合物基电解质的研究进展因版权原因，仅展示原文概要，查看原文内容请购买。
固体聚合物电解质水电解膜电极的制备方法
固体聚合物电解质水电解膜电极的制备方法作者：李楠楠等来源：《绿色科技》2013年第05期摘要：综述了固体聚合物水电解制氢膜电极的各种制备方法及其优缺点，指出了在这些方法中，喷涂法由于具有明显优势，最适合用于膜电极的大规模批量生产。
关键词：固体聚合物电解质；膜电极；水电解；制备方法1引言固体聚合物电解质（Solid Polymer Electrolyte，SPE）水电解制氢技术是由美国通用电气公司（GE）于1966年开创，最初用于航天领域[1，2]。
相比传统的碱性水电解槽而言，固体聚合物电解质水电解槽由于具有很高的电流密度及电流效率，欧姆极化损失较小，气体纯度高，安全可靠无污染等优势备受世界瞩目[3]。
膜电极（Membrane Electrode Assembly，MEA）是膜和电极的结合体，是固体聚合物电解质水电解池的核心部件，因而也是SPE水电解研究的热点。
膜电极是由固体聚合物电解质膜及其两边的电催化剂组成，如图1所示，它不但是水电解反应发生的场所，也是电子和质子传递的通道[4]。
关于膜电极的研究主要集中在固体聚合物电解质膜、水电解电催化剂以及膜电极的制备工艺和方法3个方面，本文仅对膜电极的制备工艺和方法加以评述。
图1膜电极示意2膜电极制备方法膜电极的制备方法根据催化层支撑体的不同可归纳为两种模式[5]：以扩散层为催化层支撑体的制备模式，即先把催化层载在扩散层的表面，形成气体扩散电极（Gas Diffusion Electrode，GDE），然后将气体扩散电极与聚合物电解质膜进行热压得到膜电极，此类方法称为GDE法；以聚合物电解质膜为催化层支撑体的制备模式，即通过某种特定方式直接将催化剂负载在聚合物电解质膜两侧，形成催化剂覆盖的电解质膜（Catalyst Coated Membrane，CCM），这样制备膜电极的模式称为CCM法。
在膜电极中，电极催化层与SPE膜的接触电阻是欧姆电阻的主要来源，它们之间粘接的足够紧密可以有效降低接触电阻，提高能量转化效率。
基于PEO类聚合物的固态电解质结构设计及性能优化
基于PEO类聚合物的固态电解质结构设计及性能优化摘要：固态电解质是研究和开发固态锂离子电池技术所需的关键材料之一。
作为通常用于Li离子传导的PEO聚合物电解质，具有其在固态锂离子电池中的诸多优良特性，如高离子传导率、优良的化学稳定性、易制备等等。
本文针对PEO类聚合物作为固态电解质代表材料，展开了研究，探讨了影响PEO聚合物电解质离子传导率的结构因素。
主要内容包括：PEO电解质的结构基本原理、PEO电解质离子传导机理、PEO电解质材料的结构设计与性能优化。
其中，通过调制聚合物链的端基结构，使电解质材料的离子传导率得到显著提高，从而提高了固态锂离子电池的可靠性和性能。
关键词：固态电解质、PEO类聚合物、离子传导率、结构设计、性能优化一、背景固体电解质被广泛运用于发展第二代锂离子电池中。
由于非常低的电化学反应产生率、较高的能量密度和化学稳定性，固体电解质极大地扩展了锂离子电池的应用范围，因此受到研究人员广泛的关注。
而PEO 类聚合物电解质作为应用最广泛的固态电解质之一，已经成为普通固态电解质的代表材料，得到了广泛的应用和研究，并展现出许多优越的性能和应用前景。
二、 PEO电解质的基本结构对于PEO电解质，我们最初需要掌握PEO链的基本结构，然后了解它离子传导的机制。
PEO由一系列EO基团组成，EO基团中包含一个醇类环氧基和一个结构较为简单的乙二醇基，两者的分子结构分别为：OCH2CH2O和CH2CH2O。
EO基团通过酯键连接，形成了由氧原子隔开的链状结构，使PEO构成了一种具有一定“弹性”的聚合物体系。
同时，这也影响着离子通过PEO的传输效率。
三、 PEO电解质离子传导机理离子传导机理是PEO类聚合物作为电解质材料的基本性能之一。
在PEO 电解质中，其EO链可以吸附和解离锂离子中的Li+离子，形成各种络合物。
络合物的不断形成破坏了链的结构，使链更具“弹性”，从而增强了锂离子的传输速度。
同时，PEO电解质中存在的两种络合物(W-和G-)，在样品中的比例与温度有关。
聚合物固态电解质存在的问题
聚合物固态电解质存在的问题
聚合物固态电解质存在以下问题：
1. 低离子导电性能：虽然聚合物固态电解质具有固体的稳定性和高机械强度，但其离子导电性能较差，导致电池的工作效率较低。
2. 低热稳定性：聚合物固态电解质常常在高温下出现脱水、分解和熔化等问题，降低了电池的可靠性和寿命。
3. 接触电阻：聚合物固态电解质与电极材料之间的接触电阻较大，导致电池的内阻增加，影响了电池的输出功率和充放电速率。
4. 界面稳定性：聚合物固态电解质与正负极材料之间的界面不稳定，易引发电解液的迁移和极化，导致电池性能的衰减。
5. 成本和制备难度：聚合物固态电解质的制备工艺相对复杂，成本较高，制备规模化难度较大。
综上所述，虽然聚合物固态电解质具有一些优点，如高机械强度和稳定性，但其低离子导电性能、低热稳定性、接触电阻和界面稳定性等问题限制了其在实际应用中的广泛应用。
研究人员需要进一步改进和优化聚合物固态电解质，以提高其电化学性能和稳定性，以便更好地应用于电池等领域。
无机固态电解质及其电极-电解质界面优化对全固态锂离子电池性能提高的研究进展
第37卷第1期 (2021 年1月）福建师范大学学报（自然科学版）Journal of Fujian Normal University (Natural Science Edition)V ol.37，No. 1Jan. 2021DOI ：10. 12046/j. issn. 1000-5277. 2021. 01. 003 文章编号：1000-5277(2021)01-0018-13无机固态电解质及其电极-电解质界面优化对全固态锂离子电池性能提高的研究进展李志宣，陈越，林洪斌，林春，潘汉殿，黄志高(福建师范大学物理与能源学院，福建省f l子调控与新能源材料重点实验室，福建福州350117)摘要：固态电池研究的重点在于开发高离子电导率的固态电解质，并优化固态电解质和电极的界面问题.首先以近年来受到广泛研究的无机固态电解质为中心，主要介绍通过固相烧结、液相烧结、溶胶凝胶法等方法制备的包括L iPO N型、钙钛矿型、石榴石型和NAS丨C O N型在内的4种无机固态电解质及其在全固态锂离子电池中的应用；其次，通过对固态电解质表面修饰及界面优化，并结合不同的修饰方法讨论了界面优化的本征机制；最后对固态电池的研究开发、应用及发展前景进行了展望.关键词：全固态锂离子电池；固态电解质；无机；界面中图分类号：0641 文献标志码：AResearch Progress on Inorganic Solid Electrolyte and Its Improvement of Interface Issue for All-solid-state Lithium BatteriesLI Zhixuan, CHEN Yue, LIN Hongbin, LIN Chun, PAN Handian, HUANG Zhigao (College o f Physics and Energy, Fujian Normal University，Fujian Provincial Key Laboratory ofQuantum Manipulation and New Energy Materials, Fuzhou350117, China)Abstract ：The key issue for research of all-solid-state lithium-ion batteries is development of solid electrolytes with high ionic conductivities and improvement of interface issue between electrolyte and electrode. In this review, four types of solid electrolytes applied in all-solid-state lithium- ion batteries including LiPON-type, perovskite-type, garnet-type, NASICON-type were discussed, and various preparation methods including solid phase sintering, liquid phase sintering and sol-gel method were also reviewed. Additionally, the modification of electrolyte interface for solving interface issue was investigated, and the intrinsic mechanism of interface issue was discussed. At last, the future development and application on solid-state lithium batteries were proposed.Key words：all-solid-state lithium batteries；solid electrolyte；inorganic；interface.20世纪90年代初索尼公司发布的首个商业化锂离子电池推动了移动电子产品开始向轻量化、便 携式的方向发展.如今锂离子电池应用领域不断扩大，性能逐年提升.成熟的商业化锂电池采用的是 有机液态电解质，它虽然具有很高的离子电导率，但是在电池充放电过程中，特别是高温下容易与电 极发生界面副反应导致钝化膜的持续增长；而在低温或大电流充电下，金属锂容易在负极表面析出产 生锂枝晶会对电池寿命产生影响；同时由于液态电解质热稳定性低、燃点低等方面的缺陷可能引起电 池的燃烧爆炸等不容忽视的安全问题1:.为解决上述难题，科研人员将目光转向了使用固态电解质的 全固态锂电池，其相比于使用液态电解质的锂电池具有更高的安全性和能量密度，在电子产品、混合 动力汽车等领域拥有广阔的市场前景.固态电解质分为聚合物电解质和无机电解质，聚合物固态电解质的优势在于生产成本低廉，并且 在可穿戴柔性设备上具有应用前景，但也面临在室温下离子电导率低、机械强度和热力学稳定性较差收稿日期：2020-06-01基金项目：国家自然科学基金资助项目（61574037 , 21203025)通信作者：黄志高（1%4-),男，教授，博士，研究方向为先进材料设计和新能源材料.Z ghuang@.,.n第1期李志宣，等：无机固态电解质及其电极-电解质界面优化对全固态锂离子电池性能提高的研究进展 19以及电化学窗口窄等问题2].无机固态电解质所具有的高离子电导率、电化学和热力学性能的稳定、优秀的机械性能和不易燃等特点使它在作为电解质时能够平衡电池的使用性能同时保障安全性.早期对固态电解质的开发在于寻找高离子电导率、低电子电导率及合适电化学窗口的离子导体材料3].这些关键性能参数在近几年的研究开发中得到了大幅提升，但同时固态电解质的实际应用发展又面临新—高的界面阻抗14].与传统有机液态电解质与电极良好的接触性不同的是，固态电解质虽然 的挑战—已经具有很高的离子电导率，但由于固态电解质和电极的固/固界面接触性较差使得界面阻抗大大增加，阻碍离子传输和电池的容M释放5i.因此，近年来全固态电池的研究方向一方面在于探索制备更 高离子电导率电解质，另一方面在于通过各种方法修饰固态电解质和电极的接触界面以优化界面，降 低阻抗，提高电池性能.本文将介绍近年来全固态锂离子电池所选用的电解质及其合成方法，并综述 了优化固态电解质界面问题的最新进展.1无机固态电解质近年来，无机化合物由于其高的离子电导率成为热门锂电池电解质研究材料.目前开发的无机固态电解质材料可分为氧化物型和硫化物型.硫化物固态电解质由于和金属锂的化学亲和力较弱f6]，锂离子在硫化物内的流动性更强使它具有超高的离子电导率.硫化物固态电解质主要为LISICON型，其 化学式为 Li.I V^M'S,(M 为 Si、Ge,M'为P、A l、Zii、Ga、Sb)，它们为7-Li3P04 结构；还有 Li2S-P2S5.且认为硫化物电解质Li2S-P2S5和L1SIC0N型固态电解质Li4_,Ge h P tS4(0 < x < 1)具有好的发 展前景7:.Yoshikatsu等[8]制备出一种Li2S-P2S5玻璃陶瓷，在室温下离子电导率达到了 1.7x l(T2S . cm'2011年，Norilu等[9:使用真空烧结的方法制备出了新型的固态电解质I」丨〇GeP2S12,在室温下离 子电导率达到了 1.2x l(T2S •cm'虽然硫化物固态电解质超高的离子电导率甚至超过了许多液态电 解质，但硫化物电解质在接触到空气后会和空气中的水发生反应产生有毒气体H2S，在影响电池稳定 性的同时也会造成安全隐患和环境污染问题.与之相比，无机氧化物电解质在化学稳定性和热稳定性 上的优势可以很好地解决人们对锂离子电池高能量密度的需求和电池使用安全问题之间的矛盾.随着 研究不断深人，新开发的无机氧化物电解质种类繁多，以下将主要综述广泛使用的石榴石型、LiPON 型、钙钛矿型和NASIC0N型4种类型的无机氧化物固态电解质.1.1石榴石墦石榴石型的固态电解质在1969年被首次报道11(1，化学通式为：Li3+,A,B2012，石榴石固态电解质 的结构分为四方相和立方相，锂原子可分别占据八面体Zr06和十二面体LaOs配位，其中立方相为离 子电导率更高的高温稳定相.Tliangadurai等11在2003年首次发现『新型石溜石结构的锂离子导体Li5La3M2012(M = Nb，Ta)，并且之后在高温下采用传统的固态反应法成功制备出离子电导率达到0. 1~ 1.0 mS •的石榴 石型固态电解质Li7La,Zr2012(LLZ0).相比于上文提到的硫化物固态电解质，石榴石型固态电解质 具备更好的安全性和热稳定性[121.为了提高石榴石型电解质的电导率，在制备过程中掺人元素是一 种有效的办法.Xiang等'13制备了 LiwA^La^Zi^O^ (A= Be、B、Al、Fe、Z n和Ga),其中掺人兀素 的比例0.2~0. 3.根据电化学阻抗谱的测量结果，发现A1、F e和G a掺杂的LLZ0样品具有更高的离 子电导率，其中G a掺杂的样品在室温下的电导率达到了 1.31x l〇-3S .cm'同时结合XRD物相分析 发现，通过Al、F e和G a元素的掺杂实现了对L i元素的替代，使得掺杂后的LLZ0样品中具有更高离 子电导率的立方相更加稳定，从而提高了样品的离子电导率.243»等[|4]使用固相反应法制备了 A1掺 杂的LLZ0样品.样品化学式为：Li7_,Al,La3Zr2012,A1的掺杂量控制在0~0.25之间.如图l(a)(b)所示的乂1^测量结果表明，在丨」7_，丨>1^為20|:样品中的四方相和立方相的含量随着人1掺杂量的变 化而变化，当掺人0.1 mol的A1时，样品中四方相的信号几乎消失而表现出纯的立方相.结合对一系 列不同含量的样品的阻抗谱分析（如图I(c)所示），并通过计算得出掺量为0.1 mol的样品具有最大的 离子电导率，在30 t下达到了 L41x l〇_4S •o ir1,这与之前XRD的测试中立方相含量最高的结果相吻合.20福建师范大学学报（自然科学版)2021 年-20.-0 mol A1 0.05 mol A1 0.10 mol A1 0.20 mol A i3026/(°)40图1(a) (b) Al-LLZO样品的X射线衍射图谱，（c)在30尤下0〜0.25 mo丨含量范围内A1元素掺杂LLZO样品的电化学阻抗谱[|4]Fig. 1( a) ( b) X-ray diffraction patterns of Al-LLZO samples，（ c) Nyquist plots for the totalionic conductivity of LLZO samples with 0 〜0. 25 mol Al doping at 30 Ti 14■等[15]则使用Li2C03、Rb2C03、La203、21〇2和〇320,粉末，通过固相反应的方法制得了 Ga、汕元素掺杂的1^62。
复合型固态电解质研究进展
复合型固态电解质研究进展复合型固态电解质是一种具有高离子导电性和良好力学性能的新型电解质材料，近年来在固态电池、传感器等领域得到了广泛的关注和研究。
本文将综述复合型固态电解质的研究进展，包括复合型固态电解质的种类、制备方法、性能以及应用前景等方面的内容。
一、复合型固态电解质的种类复合型固态电解质主要包括聚合物-陶瓷复合电解质、聚合物-聚合物复合电解质和陶瓷-陶瓷复合电解质三种类型。
聚合物-陶瓷复合电解质是将聚合物电解质与无机陶瓷电解质相结合，通过优化两种材料的相互作用来提高电解质的离子传导性能和力学性能。
聚合物-聚合物复合电解质是将两种不同类型的聚合物电解质相结合，通过优化两种聚合物的相互作用来提高电解质的性能。
陶瓷-陶瓷复合电解质是将两种不同类型的无机陶瓷电解质相结合，通过优化两种陶瓷的相互作用来提高电解质的性能。
1. 聚合物-陶瓷复合电解质的制备方法聚合物-陶瓷复合电解质的制备方法主要包括物理混合法、溶液浸渍法和原位聚合法。
物理混合法是将聚合物和陶瓷粉末进行机械混合，然后通过热压或热压烧结等方法得到复合材料。
溶液浸渍法是将聚合物浸渍于陶瓷颗粒的溶液中，使得聚合物渗透进入陶瓷孔隙中形成复合结构。
原位聚合法是在陶瓷颗粒的表面进行原位聚合反应，使得聚合物与陶瓷颗粒有机结合形成复合材料。
复合型固态电解质具有高离子导电性、优良的力学性能和优异的化学稳定性等特点。
高离子导电性是复合型固态电解质的重要性能之一，能够保证固态电池的高能量密度和高功率密度。
优良的力学性能是指复合型固态电解质在高温下具有较好的机械强度和稳定性，能够抵抗电池循环过程中的应力和变形。
优异的化学稳定性是指复合型固态电解质在电解质/电极界面中不发生化学反应，能够有效阻止电解质的分解和电池的热失控。
复合型固态电解质由于其优异的性能，在固态电池、传感器、电解池等领域具有广阔的应用前景。
在固态电池方面，复合型固态电解质能够替代液态电解质，具有更高的安全性和稳定性，可广泛应用于锂离子电池、钠离子电池、钾离子电池等新型电池系统。
