铜包铝电线电缆有哪些缺点和优点
铜包铝漆包线
铜包铝漆包线包铝漆包线是采用铜包铝材料作内导体的新型电磁线，其特性介于铜铝之间，结合了铜的优良导电性和铝的重量轻的优点。
铜包铝漆包线特点：1.直流电阻率:铜包铝线的直流电阻率约为纯铜线的1.45倍；阻值相同时，铜包铝线重量约为纯铜线的1/2。
2.良好的焊锡性:铜包铝线由于其表面同心的包覆了一层纯铜,因此具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理；同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能；3.重量轻:铜包铝线密度是相同线径的纯铜线的1/2.5，对降低线圈的重量十分有效；使用神州铜包铝线替代铜线，至少可节省30%以上的成本。
铜包铝漆包线现有应用领域：1、高频变压器、普通变压器；2、电感，电磁线圈；3、电机，包括家用电机、各种微型电机以及压缩机等环境要求较高的电机；4、用于音响线圈、光驱的特殊电磁线；5、显示器偏转线圈用电磁线；6、消磁线圈用电磁线；铜包铝线项目投资分析书一、铜包铝线双金属线材项目开发的背景美国（COPPERWELD）公司90年代初期就已经开始生产铜包铝线和铜包钢线，并在美国的电话、电视、电子行业广泛应用。
它是近几年来快速发展起来的新型合成的双金属线材，它以优越的性能和低成本将占领电话、电视、电子行业等通讯线材的大部分领域。
近年来我国的通讯行业的CATV同轴电缆生产企业为了提高产品质量，降低成本，和国际技术接轨，已经采用铜包铝线作为CATV同轴电缆的更新换代产品。
年用量大大提高，目前国内铜包铝线的生产远远不能满足市场需要。
所以开发铜包铝线的生产是一个很好的项目。
二、项目技术特点和发展趋势：铜包铝线材是一种双金属线材，是在铝线外表包复一层一定厚度的铜层，使该线材成为一种高性能的双金属线材，其铜的厚度大约是在最小半经的3.5%。
其导电率大约是铜线的62.9% 。
而同样重量的铜包铝线的长度是纯铜线长度的2.7倍。
此外铜包铝由于其重量轻可允许使用密度较低，重量较轻的绝缘材料，从而可减少电视信号的衰减。
照明设计说明铜包铝电缆
照明设计说明铜包铝电缆照明设计是建筑物中不可或缺的一部分，铜包铝电缆作为电力传输的关键组成部分，对于照明系统的稳定性和效率有着重要的影响。
本文将详细介绍铜包铝电缆的特点、使用场景以及照明设计中的应用。
一、铜包铝电缆的特点铜包铝电缆是一种由铜包覆的铝导体组成的电缆，具有以下几个特点：1. 轻便灵活：相比纯铜电缆，铜包铝电缆由于铝的密度低，重量轻，可以减轻施工和安装的负担。
同时，铜包铝电缆的柔软性大，能够适应各种照明布线需求。
2. 良好的导电性：尽管铝的导电性相对较差，但通过铜包覆，铜包铝电缆得到了更好的导电性能，满足了照明系统对电力传输的高效要求。
3. 耐腐蚀性强：铜包铝电缆不容易受到腐蚀和氧化，能够保证长期稳定的使用，延长了照明系统的寿命。
二、使用场景铜包铝电缆可广泛应用于各类建筑物的照明系统中，特别适用于以下场景：1. 商业建筑照明：如办公楼、购物中心、酒店等商业场所，需要大量的照明设备和灯具，铜包铝电缆能够满足较长距离传输电力的需求。
2. 工业照明：工厂、车间等工业区域常需要大量的照明设备进行作业照明，铜包铝电缆因其耐腐蚀和导电性能的特点，可以提供可靠的电力传输。
3. 建筑外立面照明：作为建筑物的亮化装饰，外立面照明需要有灵活性和不同颜色的灯光效果，铜包铝电缆能够提供灵活的布线方案和较高的可靠性。
三、照明设计中的应用在照明设计中，合理的铜包铝电缆使用对于照明系统的正常运行和节能效果具有重要意义。
以下为铜包铝电缆在照明设计中常见的应用：1. 灯光控制系统：铜包铝电缆可用于连接灯具和灯光控制系统，实现灯光的开关、调节和调色等功能。
2. 照明回路布线：根据照明设计的需求，将铜包铝电缆进行合理布线，满足不同区域、不同亮度的照明需求。
3. 照明设备供电：铜包铝电缆负责将电力从电源引入到照明设备中，确保照明设备能够正常工作。
总之，铜包铝电缆在照明设计中扮演着重要的角色，通过其轻便灵活、良好的导电性和耐腐蚀性强等特点，满足了建筑物照明系统对电力传输的要求。

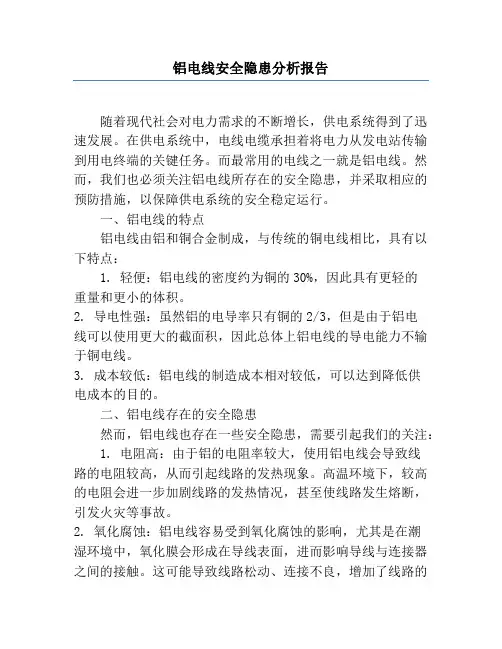

铝电线安全隐患分析报告
铝电线安全隐患分析报告随着现代社会对电力需求的不断增长，供电系统得到了迅速发展。
在供电系统中，电线电缆承担着将电力从发电站传输到用电终端的关键任务。
而最常用的电线之一就是铝电线。
然而，我们也必须关注铝电线所存在的安全隐患，并采取相应的预防措施，以保障供电系统的安全稳定运行。
一、铝电线的特点铝电线由铝和铜合金制成，与传统的铜电线相比，具有以下特点：1. 轻便：铝电线的密度约为铜的30%，因此具有更轻的重量和更小的体积。
2. 导电性强：虽然铝的电导率只有铜的2/3，但是由于铝电线可以使用更大的截面积，因此总体上铝电线的导电能力不输于铜电线。
3. 成本较低：铝电线的制造成本相对较低，可以达到降低供电成本的目的。
二、铝电线存在的安全隐患然而，铝电线也存在一些安全隐患，需要引起我们的关注： 1. 电阻高：由于铝的电阻率较大，使用铝电线会导致线路的电阻较高，从而引起线路的发热现象。
高温环境下，较高的电阻会进一步加剧线路的发热情况，甚至使线路发生熔断，引发火灾等事故。
2. 氧化腐蚀：铝电线容易受到氧化腐蚀的影响，尤其是在潮湿环境中，氧化膜会形成在导线表面，进而影响导线与连接器之间的接触。
这可能导致线路松动、连接不良，增加了线路的电阻，也容易引发火灾等事故。
3. 锚固效应差：铝电线的线膨胀系数大于铜电线，容易在长期运行中引起线路的松动，同时增加接线端子等部件的应力，从而导致接触不良等问题。
三、铝电线安全隐患的预防措施为了保障供电系统的安全可靠运行，我们需要采取以下预防措施：1. 铝电线应用范围的限制：铝电线在户内、高层建筑、易燃易爆场所等特殊环境下应尽量避免使用，以减少安全隐患的发生。
2. 进行电力线路的定期维护：通过定期检查和维护，可以及时发现线路中的潜在问题，如杂散放热、腐蚀现象等，并及时采取措施加以修复。
3. 确保合理的散热条件：对于高功率电流传输的线路，需要确保足够的散热条件，避免线路过热而导致发热问题。
铜包铝电线电缆鉴别的三种方法，及如何避免买到劣质铜包铝电缆？
铜包铝电线电缆鉴别的三种方法，及如何避免买到劣质铜包铝电缆？由于电线电缆市场上鱼龙混杂，铜包铝电线电缆是一种新出的电缆材料，不法铜包铝电缆厂家生产铜包铝、铜包铝镁、铜包钢线代替无氧铜丝线卖，无氧铜丝价是6.6万元一吨，而铜包铝的价格只要3.5万元一吨。
（注：无氧铜比重8.9、而铝的比重2.7）相差悬殊。
下面胜华电气小编就来介绍下如何鉴别铜包铝电线电缆。
一、铜包铝电缆铜包铝就是在铝丝或铝镁丝的外面包一层铜或镀一层铜。
优点：导电性能好，质量轻，比重小，价格便宜，原材料加工和生产比较方便，基于铜线生产一样，是代替铜材导体的优良材料。
二、介绍铜包铝电缆等识别的三种方法：铜包铝、铜包铝镁、铜包钢从外观上看起来好像就是铜丝，在不专业的情况下很容易把二者搞混。
1、看截面：因为较粗的电线使用铜包铝的话,很容易就可以看出。
所以一般铜包铝是软线,有很多小细丝多股组成，但只要剪开截面,看有发白的（铝的色彩）就可以识别是什么材质了。
2、火烧法：只须用打火机烧,看燃烧的现象和燃烧之后的结果,铜包铝和铜包铝镁丝,当火焰接触到线丝时,导体便会直线下垂,不易烧断,燃烧过后，体颜色为灰色或者更黑；因为铝的熔点比铜的熔点低。
区别：铜包铝燃烧过后的导体用手指一捻就会断,，比较脆，会断成多节。
如果无氧裸铜丝灼烧后形成球珠状物的即为铜丝，铜丝粗细不一灼烧过后结果也不一样，细丝熔、粗丝原样。
3、用工具刮擦：镀锡铜丝刮擦后显现黄色、乃为铜。
无氧裸铜丝刮擦后仍是原色亦是铜。
而铜包铝丝和铜包铝镁铝则出现雪花点白色。
或将丝置于水泥地面上摩擦也能得到同样效果。
铜包钢丝亦可有此法或用磁铁辨认。
三、如何避免买到劣质的铜包铝电缆除非太差的铜包铝用肉眼就能分辨之外，就要看铜包铝电缆厂家的资质和质量检测认证报告；铜包铝电线大都是软铜线，识别方法很简单，用打火机的外焰燃烧铜丝的一头，因为铝丝比铜丝的熔点低，所以如果是铜包铝的话，火焰燃烧的部分会很快化为灰烬，什么都不留下。
铜电缆和铜包铝电缆对比分析
铜电缆和铜包铝电缆对比分析纵观世界“以铝节铜”的历史，根据各国的国情、科技的进步，各国有所不同，走走停停甚至出现反复，但总体是渐进式向前发展的，因此“以铝节铜”的前景大体上是明朗的。
目前，中国电缆工业年产值已突破9 000 亿元大关，成为机械行业中仅次于汽车制造业的第二大产业，同时也极大带动了铜、铝等重要原材料产业和上、下游相关产业的快速发展，在国民经济发展中具有十分重要的作用。
电线电缆产业发展的成就令人瞩目，但存在的问题，特别是质量问题不容回避。
可以说，当前我国线缆产业集中体现了“中国制造”产业“大而不强”的突出特点。
中国电缆工业“以铝节铜”的驱动力来自以下几个方面。
1)行业年用铜量很大，2011 年行业铜、铝用量分别已达484 万t( 约占全世界铜导体产量的1 /3)和220 万t，而且历来电工用铜都属高品位的99． 95 %和99． 99 % 铜。
但我国铜矿藏缺乏，且目前回收废杂铜亦不多，要依靠进口2) 世界性铜价飞涨压缩了线缆产品利润空间。
3) 经试用证明，确有取得良好技术经济效果的铝线缆产品。
2011 年中国金属导体“以铝节铜”进展的不完全统计见表1注: 2011 年中国电缆工业铜、铝导体总用量分别为484 万t 和220 万t由表可知，铜包铝电缆在电缆行业使用的还不是很多，“以铝节铜”还有很大的发展空间。
一、铜包铝的基本特性铜包铝线是采用包覆焊接拉拔法, 将铜层均匀而同心地包覆在铝芯线上,并使两者界面上的铜和铝原子实现冶金结合的双金属复合线, 它具有导电性好, 密度小, 柔软, 耐腐蚀, 易焊接, 价格较低等特点。
铜包铝线的横截面上铜层面积所占的比例称为铜层体积比。
铜包铝线按铜层体积比可分为: a.铜层体积占8%~ 12% 的用10% 表示; b. 铜层体积占13% ~ 17%的用15% 表示。
铜包铝线按加工后的状态可分为: a. 保留了拉拔时加工硬化状态的硬态导体; b. 通过退火将加工硬化现象消除的软态导体。
电线线缆铜芯和铝芯有啥区别？哪个更好呢？
说起电线电缆，就不得不提它们主要材料中的铜和铝，那么问题来了，到底铜芯和铝芯的电线电缆有啥区别呢？哪个更好呢？我们一起来了解一下吧~一、区分电线线芯是铜芯还是铝芯有几种方法1、首先是从电线的型号上看，型号中字母的含义如下：B—固定敷设; X—橡皮绝缘;L—铝芯(铜芯无字母表示);W—氯丁护套;Y—聚乙烯护套。
如：BXW——铜芯橡皮绝缘氯丁护套电线；BLXW——铝芯橡皮绝缘氯丁护套电线。
2、其次是直观的从线芯材质上区分，铜芯电线的线芯是铜材质，铝芯电线的线芯是铝材质的。
由于铜是金黄色的，而铝是白色的。
可以直接剥开一小段线芯查看颜色来区分是铜芯还是铝芯。
温馨提示：现在许多铝芯线会在线芯表面镀一层黄色的材料，俗称铜包铝线，看起来也是黄色的。
区别方法有：一是刮开表层，铜芯线还是黄色，铝芯线就现出白色；二是用打火机烧，铜芯线的火焰是蓝色的，铝芯线的火焰是白色的。
所以大家一定要擦亮自己闪亮的双眼，不要被无良商家所蒙蔽了哟~二、铝线与铜线的区别1、铜线和铝线的截流量不同；2、铝线相对较便宜；3、铝线质量更轻；4、铝线的机械强度较差；5、铝线在接驳线端极容易氧化，接驳线端氧化后会出现温度升6、铜线内阻小。
铝线比铜线的内阻大，但是比铜线散热快。
主要是载流能力不同和机械强度不同。
铜电阻率0.017，铝0.029.所以铝的载流能力是铜的80%左右。
机械强度铜也好很多。
三、铜芯电线（电缆）与铝芯电线（电缆）的优缺点对比铜芯电阻率低：铝芯的电阻率比铜芯约高1.68倍；铜芯延展性好；铜芯强度高：常温下的允许应力，铜可达到20，铝为15.6kgt/mm2；铜芯抗疲劳：铝材反复折弯易断裂，铜则不易；铜芯稳定性好，耐腐蚀：铜芯抗氧化，耐腐蚀，而铝芯容易受氧化和腐蚀。
尽管铝芯的比较便宜，但除了便宜，在很多情况下，剩下的就是一地鸡毛，特别是用于一些产品当中，更应该慎之又慎。
浅谈铜包铝电缆的特点及应用前景
浅谈铜包铝电缆的特点及应用前景铜包铝电缆是一种以铝为导体，外包覆一层铜的电缆产品，它结合了铜和铝的优点，具有一些独特的特点和广阔的应用前景。
本文将就铜包铝电缆的特点及其应用前景进行浅谈。
一、铜包铝电缆的特点1.导电性能优异：铜包铝电缆的铜层能够提供优良的导电性能，而铝内芯则具备较高的物理强度和轻量化优势。
因此，铜包铝电缆既能满足输电需求，又能有效降低电网的重量，提高电网的传输能力。
2.良好的耐蚀性：由于外层覆盖了一层铜涂层，铜包铝电缆在环境中的耐蚀性更强。
特别是在潮湿、酸性或碱性环境中，铜包铝电缆能够有效抵御腐蚀、氧化等问题，提高电缆的使用寿命。
3.成本优势显著：相较于纯铜电缆，铜包铝电缆的制造成本要低得多。
铝资源相对丰富，价格相对低廉，而铜资源稀缺，价格相对较高。
采用铜包铝电缆可以有效降低材料成本，提高电网建设的经济效益。
4.良好的防火性能：铜包铝电缆的铝芯属于非可燃材料，具有良好的防火性能。
在遇到火灾等极端情况时，铜包铝电缆能够自我阻燃，起到保护线路和周围设备的作用，减少火灾事故对电网的损害。
二、铜包铝电缆的应用前景1.城市电力建设：随着城市化进程的不断加快，城市电力需求不断增长。
铜包铝电缆以其成本低、导电性好的特点，成为城市电力建设的重要选择。
它能够满足大规模供电的需求，同时又提高电网的传输能力和使用寿命，对城市电网的可靠性提供了有力支持。
2.新能源发电：在新能源领域，如太阳能、风能等电力发电方式中，铜包铝电缆的轻量化和优异导电性能非常适合用于输电线路的搭建。
它能够减少输电损耗，提高能源利用效率，为新能源发电的可持续发展提供了技术支持。
3.交通运输领域：铜包铝电缆的轻质化特点使其在交通运输领域应用广泛。
例如，在地铁、高铁等城市轨道交通系统中，铜包铝电缆能够减轻线缆的自重，提高电能输送效率，同时还能满足大电流的输送需求。
4.冶金行业：冶金行业对电力需求较大，而铜包铝电缆的优越性能使其在冶金行业有着广泛的应用。
铜包铝(CCA)介绍
铜包铝（CCA）介绍铜包铝线的结构：铜包铝线由铝芯线和紧密包覆其外的铜层构成的双金属线铜包铝线的分类：按铜层体积比分可以分为：10%和15%两种，它们的密度分别为 3.32g/mm3和3.63g/mm3，20℃时直流电阻率分别为≤0.02743Ωmm2/m和≤0.02676Ωmm2/m。
按力学性能分为：软态（A）和硬态（H）两种铜包铝线的验收标准：目前铜包铝是按照SJ/T 11223-2000铜包铝线标准执行生产和验收，如客户有特殊要求，也可以按客户的要求制定特殊的工艺方法生产。
铜包铝线的优点：◇铜包铝线是采用国际上先进的包覆焊接工艺生产的，铜层采用99.97% 以上纯度的精铜，铜层密实性高，导电性好；铜层与铝芯线间实现冶金结合，铜层沿圆周方向及纵向分布均匀，同心度好。
◇铜包铝线与纯铜线在重量和直径相同的条件下，铜包铝线与纯铜线的长度比 2.6:1 。
这样就大大降低了电缆生产成本，购买 1 吨铜包铝线相当于购买了 2.6 吨纯铜线，可大大降低原材料成本。
◇与纯铜线相比，铜包铝线对盗窃犯来说没有价值，因为要把铜包覆层与铝芯线分离几乎不可能。
因此，能收到额外的防盗效果。
◇它比铜线更具可塑性，又不象铝那样会生成绝缘的氧化物，因此更易加工处理。
并且导电性更佳。
◇铜包铝线重量轻，便于运输和安装施工。
因此还可以减少人工费用。
铜包铝线的应用领域：☆高频信号传输方面：柔型同轴射频电缆材料；漏泄电缆内导体材料；网络电缆的内导体材料；微细同轴电缆内导体材料；有线电视同轴电缆的首选内导体材料；50 Ω射频电缆、柔性射频同轴电缆内导体材料；☆电力传输方面：绞线材料；保险丝材料；电力电缆导体材料；建筑布电线导体材料；汇流排等导体材料；汽车、机车专用电缆导体材料；计算机电缆、控制电缆及其他数据电缆内导体材料；其它领域方面：音频、视频导体材料；电源线导体材料；电脑周边线、电脑排线的导体材料。
铜包铝线与纯铜线的经济性能比较：㈠以φ0.12mm铜包铝、纯铜为例，同长度：10000m，之价格比：所以：1万米的φ0.12mm铜包铝价格为0.41KgX70元/Kg=28.7元1万米的φ0.12mm纯铜价格为1.006KgX85元/Kg=85.51元（铜价以上海有色金属网提供的铜价来计算）㈡以φ0.12mm铜包铝镁、纯铜为例，同重量1Kg，之长度比：所以：在同样重量的前提下，φ0.12mm铜包铝与φ0.12mm纯铜线的长度比为2.44：0.994=2.45：1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铜包铝电线电缆有哪些缺点和优点？
当前有色金属价格暴涨，铜导体成本占电缆原材料总成本的90%以上。
为了既能保证满足电缆铜导体的技术指标，又可以大幅度降低电缆成本，我公司根据市场需求，研制开发了铜包铝电力电缆和电气装备用电线电缆。
该产品的优点：
1、直流电阻率：铜包铝线的电阻率比纯铜线大，约为纯铜线的1.5倍，在阻值相同时（截面积比铜大），铜包铝线重量约为纯铜线的1/2。
根据集肤效应计算，在50MHz以上高频时，与相同截面的铜导体相比，其电阻率相等。
在50Hz频率的电力电缆的使用中，其铜导体的集肤效应和邻近效应在150mm2以上就逐渐显得突出，同时由于工矿企业设备动力（如高频炉、大功率电机等）起动、运行时的故障，产生高次谐波电流的能源会注入到供电系统中，在系统的阻抗上产生相应频率的高次谐波电压，致使电压的波形发生畸变，增加供电系统的损耗，使导体发热增加；此外，电缆使谐波放大，在接头处产生过电压而损坏电缆头。
采用铜包铝导体会起到降低高次谐波产生的交流阻抗（电阻）的作用。
在其他使用场合，通过采取提高铜包铝单丝中铜的体积和相应的工艺措施，使铜包铝导体在现有同规格导体的外径尺寸上限内，满足导体直流电阻要求。
2、采用铜包铝导体可满足目前延续多年的电线电缆在产品选型、设计、使用、安装等方面的习惯，还对电缆的接线端子紧压、锡焊接有利。
3、降低交流电阻：
3.1、交流电阻是电流载流量的主要依据，根据集肤效应的原理，单根导线的表面，其单位面积通过的电流比导线的圆心单位面积通过的电流要大，也就是说，大截面导体的圆心在相同导体组成的圆面积内，圆心比圆周通过的电流要小，所以把圆心导体与圆周导体用不同的金属组成是最合理、最经济的。
3.2、影响交流电阻指标除直流电阻、集肤效应外，还有邻近效应，与相同直流电阻的铜导体相比，应采用截面放大的铜包铝导体，在单根导体内，铝在圆心，铜在外圆；放大后的铜包铝导体由于导体总截面增加一部分，因此也增加了导体的表面积，改善了电缆的散热条件，增加了散热面积，而铝的导热系数与铜相近，在同等的材料成本条件下，交流电阻的指标要经济得多。
4、具有良好的耐腐蚀性：铝比铜易腐蚀，但由于铜包铝材料已经完全冶金化，铝
完全被铜所包覆，不会被水、空气接触，完全达到和铜一样的性能。
对于铝导体，特别是沿海地区，大气中盐雾所含有的氯离子会凝聚在铝的表面，易在表面的杂质和缺陷周围引起局部腐蚀，形成孔洞、裂纹和微电池，加剧铝导体的腐蚀。
5、成本低，重量轻：与相同技术指标的铜芯电线相比，铜包铝导体电缆可节约成本40%以上。
铜包铝线的比重仅为纯铜线的37%-40%，在线径、重量相等的情况下，其长度是纯铜线的2.5倍。
6、良好的焊接性：铜包铝线由于其表面同心包覆了一层纯铜，因此具有跟纯铜线一样的可焊性，方便生产。
关于更多铜包铝电线电缆有哪些缺点和优点就在电线电缆网的新闻中心。
