高压板电路常见电路维修技巧

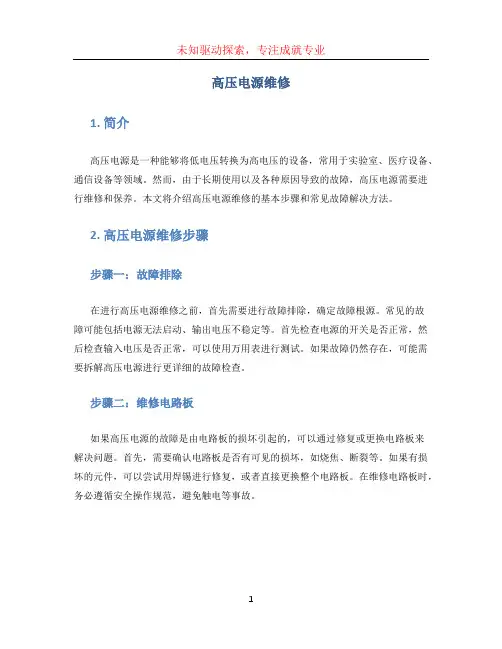

高压电源维修 (2)
高压电源维修1. 简介高压电源是一种能够将低电压转换为高电压的设备，常用于实验室、医疗设备、通信设备等领域。
然而，由于长期使用以及各种原因导致的故障，高压电源需要进行维修和保养。
本文将介绍高压电源维修的基本步骤和常见故障解决方法。
2. 高压电源维修步骤步骤一：故障排除在进行高压电源维修之前，首先需要进行故障排除，确定故障根源。
常见的故障可能包括电源无法启动、输出电压不稳定等。
首先检查电源的开关是否正常，然后检查输入电压是否正常，可以使用万用表进行测试。
如果故障仍然存在，可能需要拆解高压电源进行更详细的故障检查。
步骤二：维修电路板如果高压电源的故障是由电路板的损坏引起的，可以通过修复或更换电路板来解决问题。
首先，需要确认电路板是否有可见的损坏，如烧焦、断裂等。
如果有损坏的元件，可以尝试用焊锡进行修复，或者直接更换整个电路板。
在维修电路板时，务必遵循安全操作规范，避免触电等事故。
步骤三：检查电源模块高压电源通常由电源模块和变压器组成。
如果电源模块故障，可能需要进行调试或更换。
首先，检查电源模块的连线是否正常，确保电源输入和输出接线无异常。
然后，使用多用途电表测量电源模块的输入和输出电压，比较测量值和标准值，以确定是否存在问题。
如果电源模块无法修复，需要购买新的电源模块进行更换。
步骤四：维护和保养完成高压电源的维修后，建议进行定期的维护和保养，以延长电源的使用寿命。
维护包括清洁电源外壳、清理风扇或散热器等，保持散热性能良好；同时还要定期检查电源连接线和插头是否松动，确保电源的安全稳定。
3. 常见故障解决方法故障一：电源无法启动可能原因包括电源开关故障、输入电压异常等。
首先，检查电源开关是否正常，如果损坏，需要更换。
其次，使用万用表测量输入电压，如果电源输入电压低于标准值，可能需要检查电源供电线路或更换输入电源。
故障二：输出电压不稳定可能原因包括电源模块故障、电路板连接不良等。
首先，检查电源模块的连接是否牢固，如果松动，需要重新连接。
高压电工常见故障处理
高压电工常见故障处理一、断路故障处理断路是线路的导体断开了，电流不能流通。
引起断路的原因有：熔断器熔断、开关没合上、断路器没合上、线路本身断线等。
处理办法：1. 详细检查发生断路故障的部位，在明显的接点开路处进行处理，最好更换为新线。
2. 对于电缆、母线内部的隐性断路故障，一般不易发现，可以采用兆欧表等专用工具进行测试检查，根据检查结果进行相应的处理。
二、短路故障处理短路是指电路中电位不同的两点直接碰接或被电阻非常小的导体连通时的情况。
线路发生短路故障时，短路电流很大，线路中产生很大的冲击电流，引起保护开关快速动作。
处理办法：1. 判断是否仪器走线或电器设备部分发生短路。
由于过流保护线路中串联电流互感器，当发生短路后，必然使线路中的电流成倍数甚至数倍增加，此时电流互感器的变比很大，当电流超过保护装置设定值时，过流保护装置动作。
2. 如果是设备部分发生短路，需要检查并排除短路故障点。
三、接地故障处理接地是指电路与大地的绝缘电阻变得很小，使一部分电流经过大地。
接地一般分为单相接地和两相接地两种。
在接地故障中，单相接地故障比较常见。
处理办法：1. 在室外控制电缆上加装电缆外皮防腐蚀保护层。
对于特殊需要防水的电机接线盒与电缆管口应做防水处理。
对电机接线盒与电缆管口应作密封和防水处理。
电缆线的松紧应适度，并经常检查。
2. 在电梯的供电系统中加装中性线N和地线PE，以保证当电梯桥箱处于检修或停止状态时电器设备的电位始终处于零电位，从而有效消除设备对地电位的差异。
及时清理和检查电器设备的绝缘情况，特别注意电气线路的连接点及接插件部分应保持接触良好、连接牢固。
严格遵守操作规程和保养规范，对设备和环境进行定期检查，发现有异常情况应及时处理或汇报。
对电气设备的接地情况进行检查，确保其接地良好。
对于容易产生静电的场所应采取防静电措施。
对于电梯的控制系统如门机、限位开关、平层插板等应定期进行检查和调整。
在潮湿环境中工作的电机应注意防潮措施。
高压低压设备中常见的电路故障与解决方法
高压低压设备中常见的电路故障与解决方法高压低压设备在各种工业生产领域中起到重要的作用，然而在使用过程中往往会出现电路故障。
本文将介绍高压低压设备中常见的电路故障，并给出相应的解决方法。
一、线路短路故障线路短路是高压低压设备中最常见的电路故障之一。
短路通常指电路中两个或多个不同相的导线发生直接接触，导致电流过大，甚至引起设备的损坏。
解决线路短路故障的方法如下：1. 找出短路点：首先，需要使用绝缘测试仪逐段测量线路，找出短路点所在的区域。
可以通过排除法逐步缩小范围，最终确定短路点。
2. 检查导线绝缘情况：确认短路点后，需要仔细检查导线绝缘情况。
如果发现导线绝缘破损或老化，应及时更换。
3. 隔离短路导线：根据短路点的位置，将短路导线进行隔离处理。
可以用绝缘胶带或绝缘套管进行包覆，确保导线不再相互接触。
二、电源故障电源故障是高压低压设备中常见的故障之一。
电源故障可能导致设备无法正常运行，解决电源故障的方法如下：1. 检查电源线路连接：首先，需要检查电源线路是否齐全，线路连接是否稳固。
如果发现电源线路松动或接触不良，应重新固定或更换电源线。
2. 检查电源开关状态：确认电源线路连接正常后，需要检查电源开关的状态。
确保电源开关处于开启状态，如果电源开关损坏，应及时更换。
3. 测量电源输出电压：使用示波器或万用表测量电源的输出电压。
如果发现电压过高或过低，可能是电源故障的原因。
此时，应及时联系专业人员进行修理或更换电源。
三、元件损坏故障高压低压设备中的元件故障常常导致设备无法正常工作。
解决元件损坏故障的方法如下：1. 检查元件接触情况：首先，需要检查元件之间的接触情况。
如果发现接触不良或松动，应重新固定或更换元件。
2. 检查元件烧损情况：使用红外线测温仪等工具检查元件是否存在烧损现象。
如果发现元件烧损，应及时更换。
3. 测量元件参数：使用万用表等工具测量元件的参数，比如电阻、电容等数值。
如果测量数值异常，可能是元件故障的原因。

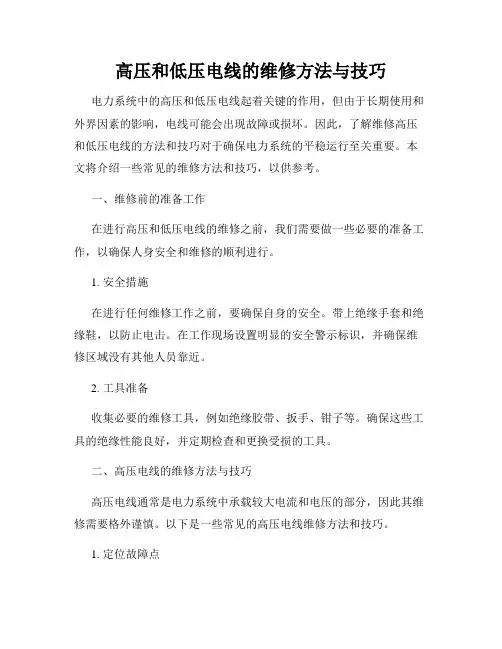

高压和低压电线的维修方法与技巧
高压和低压电线的维修方法与技巧电力系统中的高压和低压电线起着关键的作用，但由于长期使用和外界因素的影响，电线可能会出现故障或损坏。
因此，了解维修高压和低压电线的方法和技巧对于确保电力系统的平稳运行至关重要。
本文将介绍一些常见的维修方法和技巧，以供参考。
一、维修前的准备工作在进行高压和低压电线的维修之前，我们需要做一些必要的准备工作，以确保人身安全和维修的顺利进行。
1. 安全措施在进行任何维修工作之前，要确保自身的安全。
带上绝缘手套和绝缘鞋，以防止电击。
在工作现场设置明显的安全警示标识，并确保维修区域没有其他人员靠近。
2. 工具准备收集必要的维修工具，例如绝缘胶带、扳手、钳子等。
确保这些工具的绝缘性能良好，并定期检查和更换受损的工具。
二、高压电线的维修方法与技巧高压电线通常是电力系统中承载较大电流和电压的部分，因此其维修需要格外谨慎。
以下是一些常见的高压电线维修方法和技巧。
1. 定位故障点在维修高压电线之前，首先需要确定故障点的位置。
可以使用红外热成像仪等设备来检测电线的热量变化，从而准确定位故障点。
2. 绝缘处理维修高压电线时，首先要对故障点进行绝缘处理。
使用绝缘胶带将故障点周围的导线进行良好的绝缘包裹，以防止电流泄漏和电弧产生。
3. 转换电路如果故障点无法直接修复，可以通过转换电路的方式绕过故障点，使电力系统能够正常工作。
但这只是一种暂时的解决方法，维修人员仍需尽快修复故障点。
三、低压电线的维修方法与技巧低压电线是供电给家庭和商业用途的线路，维修相对较为简单，但仍需注意一些细节。
1. 检查线路连接低压电线的维修首先要检查线路连接是否牢固。
确保插座、开关等连接部分没有松动或脱落，避免电流不稳定或断流的情况。
2. 更换损坏部件如果发现低压电线上的插头、插座或开关等部件出现损坏，需要及时更换。
在更换之前，务必断开电源，确保操作安全。
3. 故障排除对于低压电线的故障排除，可以使用多用途表或电压表等工具来进行测量和判断。
轻松学会康佳液晶彩电高压板维修（第二章）
轻松学会康佳液晶彩电高压板维修（第二章）是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信电源部分输出的12. 0V电源和主板控制系统送来的点灯控制、亮度调整电压经连接器XS701送到高压板电路，XS701的各脚功能电压：1脚为背光亮度调节端，调节范围为0～3. 3V; 2脚为高压板点灯控制端，高压板正常工作电压为2.0～5. 0V，高压板停止工作时为0～0. 8V; 3脚为12. 0V供电输入端；4脚为接地端。
PFC电路开机后输出的＋400V电压为全桥式升压输出电路供电。
二次开机后，在控制系统的控制下，高压板启动工作，振荡控制芯片OZ9926A输出两对四路激励脉冲，推动MOSFET（开关管）Q701～Q704和升压变压器T751～1754组成的全桥驱动电路工作于交替开关状态，产生交流高频电压，为4个背光灯管供电。
1．背光控制电路康佳KIP200I18-01电源＋高压二合一板高压板的振荡激励控制电路主要由U701（OZ9926A）内、外部电路构成，在主电路板的控制下启动工作，向全桥驱动电路输出HDR1、LDR1和HDR2、LDR2两对驱动脉冲信号，并具有过电压、过电流保护功能。
OZ9926A是凸凹公司推出的用于液晶产品背光控制检测电路，启动过程点灯电流具有很强的对称性，全桥或者双端顺向结构，支持多片芯片同步，支持极限电流控制，恒定的工作时钟频率，具有过电压、过电流和欠电压关断保护功能。
OZ9926A引脚功能和参考电压见表3-5。
2．背光灯开启电路电源板输出的＋12. 0V电压送入高压板电路，然后分为两路：一路直接送给以Q704～Q715为核心组成的脉冲放大激励电路；另一路经R704送给振荡激励控制电路U701（OZ9926A），经U701内部电路稳压后从21脚输出VDD-5. 5V基准电压，为内外振荡、保护电路供电。
遥控开机后，主板微处理器输出的ON/OFF高电平点灯控制电压从连接器XS701的2脚输入高压板电路，经R701、R703分压向U701的19脚ENA提供点灯控制电压，U701内部振荡电路开始启动，经内部处理后从23、4脚和2、5脚输出两组互为反相的HDR1、LDR1和HDR2、LDR2的PWM脉冲信号，送到全桥驱动输出电路Q701～Q704的栅极。
液晶高压板的常见故障及排除
液晶高压板的常见故障及排除液晶显示器是一种高清晰度、低污染的显示器设备，基本上是由LCD液晶面板、背光模块及高压板组成，其中高压板负责将信号转换为驱动电压输出，使LCD液晶屏幕正常工作。
然而，在长期使用中，液晶高压板也会出现一些故障问题，下文将对这些故障原因及排除方法进行详细介绍。
常见故障1. 屏幕闪烁屏幕在使用过程中出现闪烁情况可能是由高压板输出电压不稳定引起的。
由于高压板通常直接用于LCD屏幕，因此使用过程中使用的电压较高。
若高压板输出电压波动较大，LCD液晶屏面板将会出现闪烁、噪音等情况。
闪烁情况也可能存在于高压板内部元器件出现故障的情况，例如，高压板内置的热敏电阻可能出现失效，造成过热。
2. 屏幕无显示屏幕在开机后无显示，或显示模糊，色彩失真等情况，通常是由高压板输出的信号不稳定引起的。
某些情况下，高压板内部元器件故障也可能导致LCD持续黑屏。
液晶高压板电路复杂，因此需要对高压板内部的电流泄漏、电阻值、开关电容器等元器件进行测试，以找出故障原因。
3. 屏幕卡死屏幕在使用过程中突然无响应，可能是由高压板输出电压过高或过低造成的。
该情况也可能与LCD液晶屏面板的线路接头松动或线路连接不良有关。
如果情况非常严重，那么液晶高压板还可能因电流过大而过热，发生短路等安全隐患。
排除方法1. 屏幕闪烁1.检查高压板输出电压是否稳定。
可使用万用表或示波器来检测高压板输出电压是否正确，进而判断是否需要维修高压板。
2.检查高压板内的热敏电阻是否过热，如果过热，建议立即更换。
2. 屏幕无显示1.检查线路接头是否牢固，线路是否连接良好。
2.如果情况非常严重，需要对高压板内部元器件进行更替。
3. 屏幕卡死1.检查高压板输出电压是否过高或过低，如果过高或过低，则需要进行调整。
2.检查LCD液晶屏面板的线路接头是否牢固，线路连接是否良好。
3.如果情况非常严重，需要更换高压板内部的电容器、电阻等元器件。
总之，要保证液晶显示器的正常使用，必须保证高压板的正常工作。
高压电源常见故障维修方法
高压电源常见故障维修方法
高压电源常见故障维修方法包括以下几点：1. 检查电源输入：检查电源输入是否接触良好，插头是否损坏，电源线是否断裂或短路。
如果存在问题，可以更换插头、修复电源线或更换电源。
2. 检查保险丝：如果高压电源停止工作或输出电压不稳定，可能是保险丝熔断。
打开高压电源外壳，检查保险丝是否熔断。
如果熔断，需要更换相同规格的保险丝。
3. 清洁电源内部：高压电源内部可能积累有灰尘或杂质，会导致电源不稳定。
使用吹气罐等清洁工具清洁电源内部。
4. 检查元件是否损坏：高压电源内部的元件可能会损坏，如电容器、继电器等。
可以使用万用表或示波器等工具测试元件的工作状态，发现损坏的元件需要更换。
5. 校准电源输出：如果高压电源输出电压不稳定或超过设定范围，可能需要进行校准。
使用多米特表或高压表等工具测量输出电压，根据实际需求调整校准电位器。
注意：高压电源维修需要谨慎操作，确保断电和安全操作，避免触电或其他危险。
如不具备维修能力，建议寻求专业维修人员帮助。
液晶高压板原理与维修
液晶高压板原理与维修液晶高压板（也称逆变器、升压板、背光板、背光灯驱动电路或背光灯电源。
）该电路的作用是将开关电源电路提供的DC12/24V低压直流电压转换为液晶面板所需要的AC1000V～1800V的高频交流电压，点亮液晶面板背光灯管CCFL（冷阴极荧光灯）或者无阴极EEFL 灯管。
在液晶彩电中，逆变电路一般独立做成一个条状电路板，一般的高压条的输入电压为8～24V，输出电流为8mA左右，输出频率为45～75kHz，输出工作电压为几百伏至上千伏，多数为1600V左右。
1）高压条的输入端大体上有4个信号：一、是电源，小屏幕一般为12V，大屏幕一般为+24V；有保险丝的一般来说是正极二、是接地端，三、是背光开启／关断控制端(ON／OFF)；控制脚一般是3.3V和5V，也有个别是接地的四、是亮度调整端(ADJ)。
2）高压条的输出口接CCFL背光灯管，每个输出口由两根线组成，一根为高电平，一根为低电平。
由于输出端口有高压，所以要注意在通电时不要用手去碰，以免触电，对身体造成伤害。
另外需要说明的是，高压条的输出接口有窄口和宽口之分。
通常，液晶彩电的液晶屏灯管有2个、4个、6个、8个或更多，这就需要高压条也应该适当配对，也就是说，这些灯管要分别由高压条的输出口进行驱动，小屏幕液晶彩电一般为10个以下，随着屏幕尺寸的增大，所采用的灯管数也会相应增加。
灯管的多少与屏的大小有关，一般来说：15英寸屏为2根灯管，19英寸屏为4根灯管，26英寸屏为12根灯管，32英寸屏为16根灯管，37~42英寸屏为20根灯管。
3）高压板工作原理高压板实际就是逆变电路，主要由驱动控制电路(振荡器、调制器)、直流变换电路、驱动电路(功率输出管及高压变压器)、保护检测电路、谐振电容、输出电流取样电路、CCFL背光灯等组成。
在实际的背光灯逆变电路中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称之为驱动控制IC。
工作原理:，该控制信号一般来自微控制器(MCU)部分。
