2016最新衡器试题及答案
衡器计量工练习题库与答案
衡器计量工练习题库与答案一、单选题（共43题，每题1分，共43分）1.当电源的内电阻为0时，电源电动势的大小随着负载的增大而( )。
A、减小B、等于0C、增大D、不变正确答案：D2.摆动式天平3次回转点读数的平衡位置计算公式是( )A、I= (i1+2i2+i3) /4B、I= i1+i2+i3/4C、I=(2 i1+2i2)/4D、I= (i1+i2+i3) /4正确答案：A3.ATZ型双斜面弹簧度盘秤具有结构简单，体积小、不易作弊、视角好、视差小等优点，可以给卖方和买方同时提供( )同时显示。
A、误差值B、分度值C、称重示值D、分度数正确答案：C4.TGT-500型台秤计量杠杆的支重距比承重杠杆的支重距短( )A、长10cmB、短10 mmC、短10cmD、长10 mm正确答案：B5.台秤产生变动性大的主要原因是台秤各刀刃不相互平行和刀刃不成直线，推刀极边后、承重板拉变后，同一砝码放置不同位置时其（）。
A、衡量结果一致且超差B、衡量结果一致且不超差C、衡量结果不一致且不超差D、衡量结果不一致且超差正确答案：D6.某台秤增铊的上表面标识的台秤的臂比是1/100，该增铊所平衡的物体的质量是475 kg.此增铊的实际质量是（）。
A、4.75 kgB、475gC、4.50kgD、4.75g正确答案：A7.杠杆秤的稳定性是指( )的平衡状态被外力扰动后，经过若千次摆动后能自动恢复到原来平衡位置的性能。
A、杠杆系B、计量杠杆C、长杠杆D、短杠杆正确答案：B8.对e=10kg的SGT30型地上衡进行最大秤量重复性测试，当第一次、第二次测试确定其误差时，均在承载器上取下5kg砝码后，计量杠杆达到平衡，第三次测试确定其误差时，在承载器上加放7kg砝码后，计量杠杆达到平衡，此时该秤的重复性误差为( )。
A、2kgB、12 kgC、-7kgD、5 kg正确答案：B9.案秤示值无规律变动是除( )以外的原因所致。
A、连杆与盘架松动B、连杆、刀承两端孔过大C、油润连杆与盘架D、连杆刃口与拉板刃口接触点磨损锈蚀正确答案：C10.当外力不超过弹性体的弹性限度时，其变形量与外力成（）。
衡器计量工题库与答案
衡器计量工题库与答案一、单选题（共43题，每题1分，共43分）1.根据JJG14一1997检定规程的要求，( )与首次检定项目一致，但可根据使用实际，不检定至最大秤量，至少检至2/3最大秤量，重复性可在约50%最大秤量处实施。
A、首次调试B、样机试验C、定型鉴定D、随后检定正确答案：D2.由国家计量基准复现的单位量值，通过多级计量标准，逐级传递到工作计量器具，而形成（）。
A、传递系统B、量值传递系统C、计量系统D、检定系统正确答案：B3.使用中的3级称重显示控制器，在500A、土0.25dB、土0.50dC、土1.0dD、士1.5d正确答案：C4.( )是利用作用于物体上的重力来测定物体质量的计量仪器。
A、电子天平B、秤C、单盘天平D、双盘天平正确答案：B5.地中衡的( )多种多样，第二种杠杆系统由四组承重杠杆，二组传力杠杆和一组计量杠杆组成。
A、杠杆系统B、承重系统C、吊挂系统D、传力系统正确答案：A6.对数字指示秤进行重复性测试时，如果秤具有自动置零或零点跟踪装置，在测试其间应处于( )。
A、非工作状态B、关闭状态C、工作状态D、工作状态正确答案：D7.与媒介质磁导率μ无关的物理量是( )。
A、磁感应强度B、磁通C、磁通密度D、磁场强度正确答案：D8.杠杆秤的（）是指计量杠杆的平衡位置随被测量的微小变化而改变的性能。
A、稳定性B、灵敏性C、正确性D、准确性正确答案：B9.质量与重量不同，质量是( )，无方向性，是恒定不变的。
A、矢量B、变量C、标量D、分量正确答案：C10.台秤( )质量超差，使得标准砝码放置在承重板上时，其示值不准且超差。
A、增铊B、游铊或增铊C、平衡调整铊D、游铊正确答案：B11.TG328B型半机械天平，其机械挂砝码从里向外质量值依次为( )。
A、500 mg, 200mg，100 mg- 100 mg, 50 mg, 20 mg, 10 mg, 10 mgB、500 mg, 200mg, 200mg-100mg, 50 mg, 20mg, 20 mg, 10 mgC、500 mg，300 mg, 100 mg-100mg, 50 mg, 30 mg，10 mg，10 mgD、500 mg, 200mg, 200 mg-100mg, 50 mg, 20 mg，20 mg, 10 mg正确答案：A12.当外力不超过弹性体的弹性限度时，其变形量与外力成（）。
衡器高级技师实操试题
衡器高级技师实操试题一、在衡器调试过程中，若发现称重传感器输出信号不稳定，应首先检查哪个部分？A. 称重传感器的安装是否牢固B. 衡器的显示屏是否工作正常C. 衡器的电源电压是否稳定D. 衡器的使用环境是否整洁（答案：A）二、对于电子衡器，以下哪项是影响其称重准确性的关键因素？A. 衡器的外观设计B. 衡器的材质选择C. 称重传感器的精度和稳定性D. 衡器的使用年限（答案：C）三、在进行衡器校准时，若使用标准砝码进行比对，发现误差超出允许范围，应如何处理？A. 直接调整衡器显示屏的数值以匹配砝码B. 忽略误差，继续使用衡器C. 对衡器进行重新校准，直至误差在允许范围内D. 更换不同规格的标准砝码进行比对（答案：C）四、在衡器维护过程中，以下哪项是预防电气故障的有效措施？A. 定期更换衡器的显示屏B. 定期检查并紧固电气连接C. 增加衡器的使用频率D. 降低衡器的使用环境温度（答案：B）五、对于大型衡器，如汽车衡，其安装基础应满足哪些要求以确保称重准确性？A. 基础应平整、坚实，无开裂现象B. 基础的颜色应与衡器相匹配C. 基础应设置足够的排水设施以防止积水D. 基础应便于日常清洁和维护（答案：A）六、在衡器使用过程中，若发现称重结果时有时无，可能的原因是什么？A. 称重传感器损坏B. 衡器的显示屏故障C. 衡器的电源线接触不良D. 衡器的使用环境过于潮湿（答案：C）七、对于需要远程监控的衡器，以下哪项是其数据传输系统应具备的功能？A. 数据加密功能以防止数据泄露B. 数据美化功能以提高可读性C. 数据压缩功能以节省存储空间D. 数据筛选功能以去除无用数据（答案：A）八、在衡器选型时，若需称量的物品重量变化范围较大，应优先考虑哪种类型的衡器？A. 固定量程的电子衡器B. 可调量程的机械衡器C. 具有自动量程切换功能的电子衡器D. 高精度的小型衡器（答案：C）。
衡器计量工练习题(含答案)
衡器计量工练习题（含答案）一、单选题（共43题，每题1分，共43分）1.ATZ型双直面弹簧度盘秤机芯结构拆卸时，首先拆的零件名称是( )，最后拆的零件是机芯。
A、齿轮B、后板C、支柱D、限位板正确答案：B2.某称重显示控制器同时具有置零装置和皮重装置时，则置零的控制与皮重装置的控制（）。
A、应分开B、应合并C、应任意D、应取其正确答案：A3.( )是在称量过程中需要人员操作的秤。
A、非自动秤B、自动秤C、非自动秤量D、自动秤量正确答案：A4.TGT-100型台秤所配备增铊与标尺示值能平衡的最大称量是( )A、95 kgB、90 kgC、50 kgD、100 kg正确答案：D5.周期检定①级电子天平，最大秤量为200g,e=l0d=lmg, 在0~50g 秤量范围的最大允许误差是( )。
A、土1.0eB、土0.5eC、土2.0eD、土1.5e正确答案：B6.台秤的( )，四角高低不平，可使台秤的承重板不平。
A、视准器弯曲B、顶板弯曲C、平衡铊弯曲D、轮轴弯曲正确答案：D7.在JJG648一1996检定规程中，非连续累计自动衡器共分为4个准确度等级，正确的选项是( )A、I，II，III，IVB、0.2%，0.5%，1.0%，2.0%C、0.2,0.5,1.0,2.0D、1，2，3，4正确答案：C8.按JJG14-1997检定规程要求进行偏载测试时，对于承载器的支承点个数N心4的秤，在每个支承点上施加的砝码约等于最大秤量的（）。
A、1899-12-30 08:00:00B、1899-12-30 02:24:00C、1899-12-30 12:00:00D、1899-12-30 04:48:00正确答案：A9.当使用中的电光分析天平需要拆装运输时，在拆卸横梁过程中首先应防止损坏的部件是( )。
A、平衡铊B、重心铊C、支柱D、玛瑙刀口正确答案：D10.JJG539一1997检定规程规定，移动式秤，应在平板或平台上进行测试，带水平装置的秤，测试前应将秤调至( )。
衡器计量工模考试题(含参考答案)
衡器计量工模考试题（含参考答案）一、单选题（共43题，每题1分，共43分）1.案秤、台秤使用完毕应取下( )，并将游铊移至零位。
A、平衡铊B、定量铊C、游铊D、增铊正确答案：D2.RGZ-120一RT型立式弹簧度盘体重秤是( )与悬挂弹簧结构组成。
A、活塞结构B、铰链结构C、机械结构D、液压结构正确答案：C3.首次检定一台中准确度级选择性标志的TCT—500型台秤，最大称量为500kg、检定分度值(e)为200g，如果在1250e和2500e秤量进行重复性测试，其最大允许误差依次为（）。
A、土2.0e和土3.0eB、土1.0e和土2.0eC、土0.5e和土1.0eD、土l.0e和土l.5e正确答案：D4.JJG539一1997检定规程规定，进行偏载测试时，同一砝码在不同位置的示值，其误差应( )该秤量的最大允许误差。
A、大于或等于B、大于或小于C、大于D、不大于正确答案：D5.地秤最大秤量灵敏度测试在( )测试后，计量杠杆处于平衡的基础上，在承载器上加放或取下相应秤量的最大允许误差绝对值砝码，观察计量杠杆指针的位移量确定的。
A、副标尺最大值B、主标尺最小值C、最小秤量D、最大秤量正确答案：D6.AGT案秤的原理是( )的结合，它的计量杠杆属于第一类杠杆，如果刀线平行，半侧罗伯威尔结构便可以使得物体在承重盘的任何位置都能保证重力作用点位置不变A、杠杆原理与罗伯威尔机构原理B、弹性原理与罗伯威尔机构原理C、液压原理与罗伯威尔机构原理D、弹性原理与液压原理正确答案：A7.杠杆平衡的必要与充分条件是:作用在杠杆上各力对于支点的力矩的代数和必须( )。
A、大于零B、等于一C、小于零D、等于零正确答案：D8.台秤稳定性与灵敏度相互联系，当( )越大时，稳定性越好，灵敏度就越差。
A、游铊重心到支点刀刃的距离B、游铊重心到重、力点刀刃的距离C、杠杆重心到支点的距离D、支点刀刃到重力点刀刃平面的距离正确答案：C9.最大秤量为20t，分度值为5kg的扣除皮重的电子汽车衡，若皮重量为2t时，选定的除皮后秤量最大净重值在( )秤量范围内。

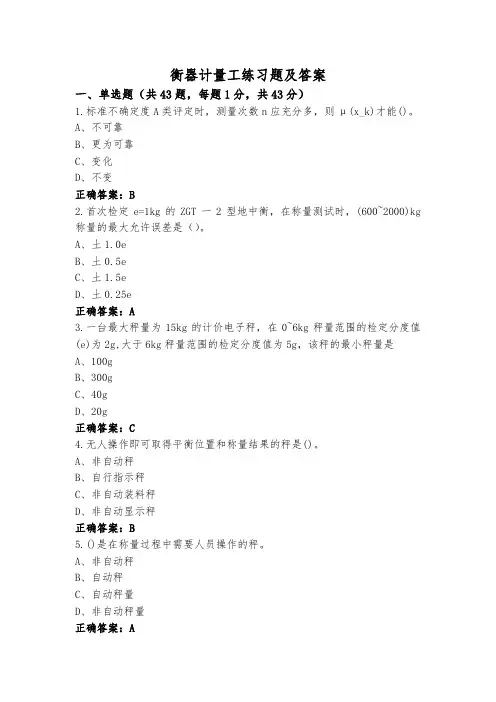

衡器计量工练习题及答案
衡器计量工练习题及答案一、单选题（共43题，每题1分，共43分）1.标准不确定度A类评定时，测量次数n应充分多，则μ(x_k)才能()。
A、不可靠B、更为可靠C、变化D、不变正确答案：B2.首次检定e=1kg的ZGT一2型地中衡，在称量测试时，(600~2000)kg 称量的最大允许误差是（）。
A、土1.0eB、土0.5eC、土1.5eD、土0.25e正确答案：A3.一台最大秤量为15kg的计价电子秤，在0~6kg秤量范围的检定分度值(e)为2g,大于6kg秤量范围的检定分度值为5g，该秤的最小秤量是A、100gB、300gC、40gD、20g正确答案：C4.无人操作即可取得平衡位置和称量结果的秤是()。
A、非自动秤B、自行指示秤C、非自动装料秤D、非自动显示秤正确答案：B5.()是在称量过程中需要人员操作的秤。
A、非自动秤B、自动秤C、自动秤量D、非自动秤量正确答案：A6.如果用万用表测量电路中的直流电压，则应把万用表的切换开关转换到()挡上来。
A、VB、VC、ACD、Ω正确答案：B7.拟舍弃的数字的最左一位数字()则舍弃，其他保留的各位数字不变。
A、小于6时B、小于5时C、大于5时D、等于5时正确答案：B8.出厂编号、型式批准标志和编号、最大安全载荷、计数秤的计数比为（）。
A、选择性标志B、强制必备标志C、附加标志D、必要时可备标志正确答案：D9.杠杆秤的（）是指计量杠杆的平衡位置随被测量的微小变化而改变的性能。
A、灵敏性B、准确性C、稳定性D、正确性正确答案：A10.周期检定e=50g的TGT100型台秤时，其称量测试时依次施加的标准砝码是（）。
A、0kg,1kg,25kg,50kg,100kgB、10kg,30kg,50kg,70kg,90kgC、20kg,40kg,60kg,80kg,100kgD、50kg,10kg,20kg,30kg,100kg正确答案：A11.多分度值的数字指示秤，最前面的称量范围的最小秤量等于该秤的（）。
衡器考试题答案
衡器考试题答案一、选择题1、在以下衡器中，哪一种属于非自动衡器？A.电子秤B.自动装料衡器C.电子皮带秤D.托盘秤答案：D.托盘秤2、在进行物料试验时，哪一种衡器应该使用“循环”或“周期”模式？A.电子皮带秤B.电子吊秤C.电子台秤D.电子汽车衡3、下列哪一项不是影响衡器准确度的因素？A.温度变化B.湿度变化C.电源波动D.设备老化答案：B.湿度变化二、填空题1、______是指在称量过程中，货物和衡器的重量保持相对静止的衡器。
答案：静态衡器2、______是指在称量过程中，货物和衡器之间有相对运动的衡器。
答案：动态衡器3、在我国，将最大称量值小于1000e的电子皮带秤称为 ______。
4、根据我国计量法规定，以 ______为法定计量单位。
答案：国际单位制（SI）三、判断题1、在使用电子衡器时，应将其放置在水平的地面上，否则会影响称量结果。
（）答案：正确2、当电子衡器的显示屏幕显示“OL”时，表示该衡器的量程已满。
（）答案：错误3、在进行物料试验时，使用周期模式可以更准确地控制物料的流量。
（）答案：正确4、在使用电子吊秤时，应将其吊钩挂在被称物的重心上，否则会影响称量结果。
（）答案：正确四、问答题1、简述衡器的作用及分类。
答案：衡器的作用是用于测量物体的质量。
它可分为两大类：自动衡器和静态衡器。
自动衡器是利用重力原理进行工作的，它可以自动进行称量操作；而静态衡器则是在静止状态下进行称量操作。
2、简述电子皮带秤的工作原理。
答案：电子皮带秤是通过测量皮带输送机上的物料重量和速度来确定物料的累计重量。
它由称重桥架、速度传感器和累计显示器等组成。
当物料经过称重桥架时，会产生一个力，该力通过传感器转换成电信号输出，同时速度传感器也测量皮带的速度信号，然后将这两个信号送入累计显示器进行计算，得出物料的累计重量。
衡器检定实施细则一、引言衡器是一种广泛应用于商业、工业和家庭等各个领域的计量设备，其准确性直接关系到各行业的正常运作和消费者的权益。
衡器考试题及答案
衡器考试题及答案一、单项选择题（每题2分，共20分）1. 衡器的计量单位是什么？A. 千克（kg）B. 克（g）C. 吨（t）D. 磅（lb）答案：A2. 衡器的准确度等级是如何划分的？A. 按照衡器的量程大小B. 按照衡器的制造工艺C. 按照衡器的用途D. 按照衡器的允许误差答案：D3. 衡器的检定周期一般是多少？A. 一年B. 两年C. 三年D. 五年答案：B4. 衡器的计量性能包括哪些？A. 准确性、稳定性、可靠性B. 准确性、稳定性、耐用性C. 准确性、稳定性、灵敏性D. 准确性、稳定性、安全性答案：A5. 衡器的计量性能测试中，哪个参数是不需要测试的？A. 重复性B. 稳定性C. 灵敏度D. 线性答案：C6. 衡器的计量性能测试中，重复性测试的目的是？A. 检查衡器的稳定性B. 检查衡器的准确性C. 检查衡器的灵敏度D. 检查衡器的线性答案：B7. 衡器的计量性能测试中，稳定性测试的目的是？A. 检查衡器的重复性B. 检查衡器的准确性C. 检查衡器的灵敏度D. 检查衡器在长时间使用后的准确性变化答案：D8. 衡器的计量性能测试中，线性测试的目的是？A. 检查衡器的重复性B. 检查衡器的稳定性C. 检查衡器在不同量程下的准确性D. 检查衡器的灵敏度答案：C9. 衡器的计量性能测试中，哪个参数是用于检查衡器对微小变化的响应能力？A. 重复性B. 稳定性C. 灵敏度D. 线性答案：C10. 衡器的计量性能测试中，哪个参数是用于检查衡器在不同量程下的准确性？A. 重复性B. 稳定性C. 灵敏度D. 线性答案：D二、多项选择题（每题3分，共15分）11. 衡器的计量单位转换中，1吨等于多少千克？A. 1000B. 10000C. 1000000D. 100000答案：A12. 衡器的计量单位转换中，1磅等于多少克？A. 453.592B. 453.59237C. 45359.237D. 453592.37答案：A13. 衡器的计量单位转换中，1千克等于多少磅？A. 2.20462B. 2.20462262C. 220.462D. 2204.62262答案：A14. 衡器的计量单位转换中，1克等于多少磅？A. 0.00220462B. 0.00220462262C. 0.0220462D. 0.022*******答案：A15. 衡器的计量单位转换中，1磅等于多少吨？A. 0.000453592B. 0.0004535923C. 0.00453592D. 0.00453592答案：A三、判断题（每题2分，共20分）16. 衡器的计量单位只有千克。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新衡器试题答案
一、填空题（每题2分，共20分）
1.自行指示秤是无人操作即可取得平衡位置和称量结果的秤，完全靠
4.在相同的测量条件下，对同一被测量进行连续多次测量所得结果之
5.多于四个支撑点的秤，砝码加放在每一个支点的上方，所占面积约
6.一架12.65t的飞机，在跑道上加速，当其即将离开地面时的瞬间，
7.根据不同分度数的衡器，检定时使用的标准器与被检计量器具准确
8.首次检定一台普通准确度等级的双面弹簧度盘秤，最大秤量为8kg，
二、选择题（每题3分，共30分）
1.中华人民共和国计量检定规程《非自动秤通用检定规程》的规程号为（a）。
JJG14-1997现行JJG14-2016
2.对从未检定过的秤进行的检定称为（d）。
d首次检定
3.进行重复性测试时，对同一载荷多次称量所得结果之差应不大于该称量（c）的绝对值。
c最大允许误差
4.千克（kg）是SI质量单位（b）十进倍数单位。
b是
5.为评定秤的计量性能，确定其是否复合法定要求所进行的全部工作称为秤的（a）。
a检定
6.器件防护的目的是为了杜绝（a）的行为，维护社会经济秩序。
a伪造数据、缺斤短两
7.质量是物体所具有的的一种属性，它可以表征物体的惯性和在引力场中相互作用的能力。
在运动速度远远小于光速时，一个物体不论在什么地方，物体的质量均是一个（a）。
a恒量
8. 统一全国量值最高依据的计量器具是（b）。
b国家计量基准
9.由国家计量基准复现的单位量值，通过多级计量标准，逐级传递的计量器具，而形成（b）。
b检定系统
10.模拟指示秤，在200e＜m≤1000e称量范围时，使用中检验的允许误差是（b）。
b±1.0e
三、简答题（每题5分,共）
1.质量与重量的区别是什么？定义、计量单位、各自的特点？
定义不同，质量是物体固有的一种物理属性，既是物体惯性大小的量度，又是物体产生引力大小的量度。
重量：物体所受重力的大小，数值等于质量值与重力加速度的乘积。
计量单位不同：质量：千克（kg）是SI的基本单位，；重量：牛顿（N）、是SI导出单位。
特点：物体运动速度远远小于光速时，质量是一个恒定不变的量。
重量则是一个力的概念，其值大小随地理位置、海波高度等因素变化而变化。
2.在何种状态下，标准砝码的份额可以减少至35%最大称量？
重复性误差不大于0.3e，标准砝码的份额可以减少至35%最大称量
3.叙述在检定过程中，砝码不够最大秤量时，需要替代的要求和过程？当被检定秤的最大秤量大于1t时，可用其他恒定载荷来替代标准砝码，前提是至少具有1t标准砝码，或50%最大秤量的砝码，两者中应取其大者。
从零点开始首先将标准砝码放在秤台上，测定该秤的误差。
4.何谓秤的检定？简答衡器的计量性能主要包括那几个方面？
秤的检定是查明和确认秤是否符合法定要求的程序，他包括检查、加标记和出具鉴定证书。
5.一台Max=150kg 的电子台秤，e=50g,在进行首次检定时，
（1）检定那些必检点？其最大允许误差为多少？ 最小秤量
（2）带有零点跟踪的秤，其零点误差的计算和允差进行叙述
先将秤示值置于零点跟踪工作范围之外,然后加砝码确定使示值从一个分度值变到下一个分度值的附加砝码,
6.什么是杠杆秤？有几种型式？画出串联和并联的图示并标明支、重、力各点。
凡受到外力作用后，能绕着一个垂直于受力面的某一固定轴转动的物体叫杠杆。
它可以是直杆、也可以是曲杆或其他形式。
III 秤量（kg ） 允差（g ） 20e 1 ±25 500e 25 ±25 1500e 75 ±50 2000e 100 ±50 3000e
150 ±75
7.一台新购置的8Kg度盘秤，e=20g,请叙述检测的过程及判断原则。
（1）加载前先置零，将指针调至零点位置，分别见过不少于20%最大称量载荷施加到承载器上3次，每次卸载后，指针应回到零点位置，若不回零，应重新置零。
（2）最小称量测试 200g 最大允许误差mpe≤±10g
100g 最大允许误差mpe≤±10g
25%最大称量测试 2000g最大允许误差mpe≤±20g
50%最大称量测试 4000g最大允许误差mpe≤±20g
75%最大称量测试 6000g最大允许误差mpe≤±30g 最大称量测试 8000g最大允许误差mpe≤±330g
（3）偏载测试 2500g最大允许误差mpe≤±20g 在处于平衡的秤上，轻缓地加放或取下一个约等于相应称量最大允许无误差绝对值的附加砝码，此时指针应产生不小于7/10附加砝码的恒定位置。
（4）鉴别力测试，在最小秤量，50%最大秤量和最大秤量进行
（5）重复性测试，分别在约50%最大秤量和接近最大秤量进行两组测试，每组至少重复测试3次，每次测试前，应将秤调至零点位置。
对同一载荷，多次秤量所得结果之差，应不大于该称量最大允许误差的绝对值。
四、计算题（本题25分）
1.一台60t的电子汽车衡（新安装），e=d=20kg,在20t秤量点检定时，第一次加放20t砝码后，仪表显示19.98t,向台面上依次加放1/10d,的小砝码至4kg时，显示为20.00t,取走所有砝码。
第二次加放20t 砝码，仪表显示20.02t，依次加放小砝码至20kg时，显示为20.04t,取下砝码。
第三次加放20t砝码，显示20.00t,依次加放小砝码至8kg 时，显示20.02t，计算出该点是否合格（E0=-4kg）？若为重复性测试，该点是否合格？
I+0.5e-△m-m
E1=19980+10-4-20000=-14kg
E2=20020+10-20-2000=10kg
E3=20000+10-8-20000=2kg
该点允差为±20kg,该点合格。
该点重复性误差为E2 - E1 =20010—19986=24kg
该点重复性不合格
2.对一台新购买的TGT-500，e=200g型台秤进行检定，请写出零点检测的过程和要求？
（1）将游铊或主、副尺游铊置于零点分度线的位置，用平衡螺母调整平衡。
（2）计量杠杆平衡位置的确定
计量杠杆在示准器内作上下均匀摆动，其摆幅在第一周期内距示准器上下边缘的距离不大于1mm,计量杠杆即处于平衡状态。
（3）对具有增铊的秤，将计量杠杆的力点端横向推拉至示准器的任一边，计量杠杆应能自动地回到原来位置或偏离示准器中线不大于5mm的位置。
（4）将计量杠杆的支、重、力点刀子分别沿其刀承的纵向平移至一极限位置，使刀子的减磨件与刀承紧密接触，然后再移至另一极限位置，每次移动后，计量杠杆仍能恢复到平衡状态。
（5）将计量杠杆恢复到原来的位置，然后将承载器沿承重杠杆重点刀的纵向重拉轻放各一次，每次拉放后，计量杠杆仍能恢复到平衡状态。
对最大秤量大于10t的固定式秤，将空载车辆往返通过承载器各一次后，计量杠杆应能恢复到平衡状态。
