泵基础设计规定
消防水泵基础做法

消防水泵基础做法
一、基础材料
消防水泵的基础应采用混凝土浇筑,其强度等级应不小于C25,并应满足消防水泵的重量和运行时的动荷载要求。
同时,基础材料应具有良好的耐久性和抗压性能,以承受长期的水泵运行和水的侵蚀。
二、基础尺寸
基础尺寸应根据水泵的规格和运行要求确定。
基础的大小应能容纳水泵和其基座,同时还要考虑到安装和维修空间。
基础边缘应有一定的坡度,以便于排水。
三、预埋件
在浇筑基础时,应预埋与水泵连接的螺栓和固定件。
预埋件的位置和数量应根据水泵的型号和安装要求确定。
预埋件应固定在混凝土中,以保证其稳定性和可靠性。
四、排水设计
消防水泵的基础应设有排水设施,以排除可能积聚在基础内的水。
排水设施的设计应能防止水泵受潮和电气故障,同时还要便于清理和维护。
五、电缆和管道布置
电缆和管道的布置应合理、规范,以满足消防水泵的运行和维护需求。
电缆应采用防水、耐腐蚀的电缆,并应远离水源和热源。
管道应采用耐压、耐腐蚀的材料,并应设置适当的支撑和固定装置。
六、防震措施
为减少消防水泵运行时产生的震动对设备和建筑物的影响,应采取有效的防震措施。
例如,在基础周围设置减震器或减震沟等。
七、防腐措施
由于消防水泵所处的环境可能较为潮湿,因此基础的混凝土材料容易受到腐蚀。
为延长基础的使用寿命,应在浇筑基础时加入防腐蚀剂,并在基础表面涂刷防腐涂料。
同时,对于预埋件等金属部件,也应进行适当的防腐处理。
水泵基础工程施工设计方案

水泵基础工程施工设计方案1. 引言此文档旨在详细描述水泵基础工程施工设计方案。
水泵基础是确保水泵系统正常运行的关键组成部分。
本设计方案旨在确保基础施工过程的顺利进行,并提供高质量的基础结构,以支撑水泵系统的可靠运行。
2. 工程概述水泵基础工程是为了支持和保护水泵设备而进行的一项关键工程。
工程涉及以下主要内容:2.1. 基础类型选择根据实际项目需求和地质条件,我们选择了适当的基础类型。
基础类型将根据土壤特性和负荷要求来确定,以确保基础的稳定性和可靠性。
2.2. 设计参数基于水泵系统的需求和工程场地的实际情况,我们确定了设计参数,包括基础尺寸、深度、砼强度、钢筋布置等。
这些参数将确保基础结构能够承受正常运行和临时负荷。
2.3. 施工流程详细描述了基础施工的步骤和流程,包括地面准备、基坑开挖、钢筋布置和混凝土浇筑等。
每个施工步骤都要按照相应的标准和规范进行,以确保施工质量。
3. 施工材料3.1. 混凝土我们将选用符合国家标准的高质量混凝土,以确保基础结构的稳定性和耐久性。
混凝土的配比将根据设计要求进行合理调整。
3.2. 钢筋选择高强度和耐腐蚀的钢筋,以增强基础结构的强度和稳定性。
钢筋的布置将根据设计要求进行合理安排,以满足负荷要求。
3.3. 其他材料其他施工材料包括基底垫层、防水材料等,这些材料将按照设计要求进行选择和使用,以确保基础结构的完整性和抗渗性。
4. 质量控制为了确保基础工程的质量,我们将采取以下措施进行质量控制:4.1. 施工监督安排专业人员对施工过程进行监督和检查,确保施工符合设计要求和相关标准。
4.2. 材料检测对施工所使用的材料进行检测,包括混凝土强度、钢筋质量等,以确保材料符合设计和标准要求。
4.3. 质量记录详细记录施工过程中的关键节点和质量检查结果,并进行归档保存,以备后续工程验收和评估。
5. 安全保障在水泵基础施工过程中,我们将重视安全工作,采取必要的安全措施,包括施工场地的安全标识、施工人员培训、危险源控制等,以确保施工过程的安全性和人员的安全。

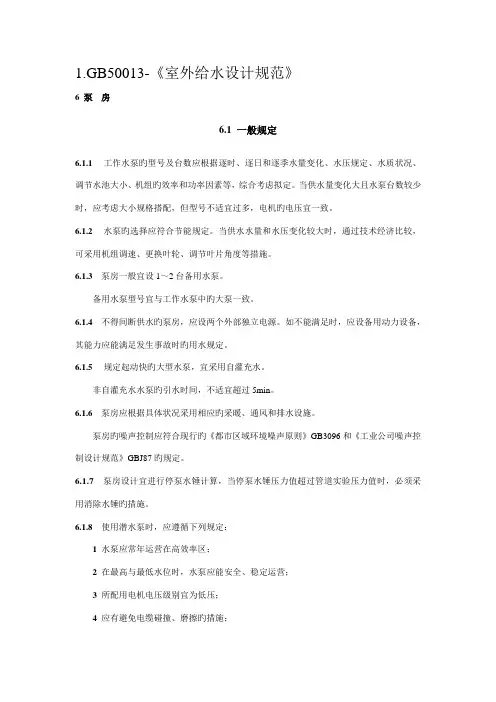

有关水泵房设计基础规范

1.GB50013-《室外给水设计规范》6 泵房6.1 一般规定6.1.1工作水泵旳型号及台数应根据逐时、逐日和逐季水量变化、水压规定、水质状况、调节水池大小、机组旳效率和功率因素等,综合考虑拟定。
当供水量变化大且水泵台数较少时,应考虑大小规格搭配,但型号不适宜过多,电机旳电压宜一致。
6.1.2水泵旳选择应符合节能规定。
当供水水量和水压变化较大时,通过技术经济比较,可采用机组调速、更换叶轮、调节叶片角度等措施。
6.1.3泵房一般宜设1~2台备用水泵。
备用水泵型号宜与工作水泵中旳大泵一致。
6.1.4 不得间断供水旳泵房,应设两个外部独立电源。
如不能满足时,应设备用动力设备,其能力应能满足发生事故时旳用水规定。
6.1.5规定起动快旳大型水泵,宜采用自灌充水。
非自灌充水水泵旳引水时间,不适宜超过5min。
6.1.6 泵房应根据具体状况采用相应旳采暖、通风和排水设施。
泵房旳噪声控制应符合现行旳《都市区域环境噪声原则》GB3096和《工业公司噪声控制设计规范》GBJ87旳规定。
6.1.7泵房设计宜进行停泵水锤计算,当停泵水锤压力值超过管道实验压力值时,必须采用消除水锤旳措施。
6.1.8使用潜水泵时,应遵循下列规定:1水泵应常年运营在高效率区;2在最高与最低水位时,水泵应能安全、稳定运营;3所配用电机电压级别宜为低压;4应有避免电缆碰撞、磨擦旳措施;5潜水泵不适宜直接设立于过滤后旳清水中。
6.1.9参与自动控制旳阀门应采用电动、气动或液压驱动。
直径300mm及300mm以上旳其他阀门,且启动频繁,宜采用电动、气动或液压驱动。
6.1.10地下或半地下式泵房应设排水设施,并有备用。
6.2 水泵吸水条件6.2.1 水泵吸水井、进水流道及安装高度等应根据泵型、机组台数和本地自然条件等因素综合拟定。
根据使用条件和维修规定,吸水井宜采用分格。
6.2.2 非自灌充水水泵应分别设立吸水管。
设有3台或3台以上旳自灌充水水泵,如采用合并吸水管,其数量不适宜少于两条,当一条吸水管发生事故时,其他吸水管仍能通过设计水量。
水泵安装前对基础有哪些要求内容

水泵安装前对基础有哪些要求内容水泵安装前对基础有哪些要求?答:水泵安装前对基础的要求有:基础外形尺寸应比水泵底盘的每个周边大100—150mm左右;基础外观不得有裂缝、蜂窝、空洞等缺陷;旋转垫铁处的基础表面应铲平,其水平误差为2mm/m,垫铁与基础接触要牢固、均匀,垫铁与基础接触面不得小于70%。
水泵机组安装前的准备工作及基础施工一、水泵机组安装前的准备工作在离心泵机组安装之前要进行详细核实工作,主要包括水泵机组安装的平面位置及各部位的竖向标高是否符合设计的要求;核实各进、出水管穿墙位置的预留孔洞平面位置及高程是否符合设计的要求;核实水泵机组基础顶面的标高是否符合设计的要求。
为确保机组的安装质量,安装前应仔细检查水泵、配套电动机及各种附件的质量情况。
对水泵、电机及各种附件等设备进行解体检查,清洗干净,重新组装后进行安装。
安装工作必须根据设计图纸进行。
对于安装位置、安装高度等都必须符合设计要求。
但如果安装时发现设计存在问题,要在现场及时解决。
二、基础施工水泵基础的作用是支承并固定机组,使它运行平稳,不致发生剧烈振动,更不允许产生基础沉陷。
因此,对基础的要:(1)坚实牢固,除能承受机组的静荷载外,还能承受机械震动荷载;(2)要浇制在较坚实的地基上,不宜浇制在松软地基或新填土上,以免发生基础下沉或不均匀沉陷。
一般中、小型立式轴流泵都安装在钢筋混凝土排架或特制的水泵梁上;而卧式离心泵大多是安装在混凝土块体基础上。
1.混凝土基础混凝土基础应有足够的平面尺寸,以保证水泵的安装和固定。
其尺寸大小一般均按所选水泵安装尺寸所提供的数据确定。
具体的确定方法见第四章第二节的相关容。
基础施工时,要求在规定的地点先挖好机坑,下面铺一层5cm 厚的石子或碎砖,用夯打实,然后浇筑混凝土。
混凝土的配合比可用质量来计算。
一般是1份水泥、2份黄砂、5份石子。
或者是1份水泥、2份黄砂、4份石子,以及l份水泥、3份黄砂、6份石子。
采用哪种配合比,可根据建筑物的重要性以及水泥的质量选用。
地下水泵房混凝土结构设计规程

地下水泵房混凝土结构设计规程一、前言地下水泵房是供给城市自来水的重要设施之一,其混凝土结构设计的合理性直接影响到设施的使用寿命和安全性。
本文将介绍地下水泵房混凝土结构设计的相关规程。
二、设计基础1. 设计标准:本设计按照《建筑结构设计规范》(GB50009)和《混凝土结构设计规范》(GB50010)的要求进行。
2. 设计荷载:地下水泵房的设计荷载应包括自重荷载、雨水荷载、地震荷载、风荷载、温度荷载和水压荷载等。
3. 土质条件:应根据地下水泵房的实际情况,进行土壤分类和承载力计算,确定地基承载力。
三、结构设计1. 基础设计(1)地下水泵房基础应设置于稳定的土层上,基础底部应低于地下水位。
(2)基础采用钢筋混凝土连续墙基础,基础宽度应根据受力情况确定,基础厚度应不小于300mm。
(3)基础应设置导水管道,导水管道应与外部排水系统相连通。
2. 墙体设计(1)地下水泵房墙体采用钢筋混凝土结构,墙体厚度应根据受力情况确定,一般不小于200mm。
(2)墙体应设置加强筋,加强筋的位置应根据受力情况确定。
(3)墙体应设置水泥砂浆涂层,涂层厚度应不小于20mm。
3. 梁、柱设计(1)地下水泵房梁、柱采用钢筋混凝土结构,梁、柱截面应根据受力情况确定。
(2)梁、柱应设置加强筋,加强筋的位置应根据受力情况确定。
4. 地板设计(1)地下水泵房地板采用钢筋混凝土结构,地板厚度应根据受力情况确定,一般不小于150mm。
(2)地板应设置防水层,防水层材料应选用优质的防水材料。
(3)地板应设置排水系统,排水系统应与地下水泵房外部排水系统相连通。
四、施工要求1. 混凝土配合比应符合《混凝土配合比设计规范》(GB 50164)的要求,混凝土强度等级不得低于C30。
2. 混凝土浇筑前,应进行基础处理、模板安装、钢筋加工和安装等工作。
3. 混凝土浇筑时,应保证混凝土的均匀性、密实性和充实性。
4. 混凝土浇筑完成后,应及时进行养护,养护时间不得少于28天。
机泵专业基础设计统一规定new

(5)当压送易燃易爆气体时,往复式压缩机一般采用增安型或隔爆型电动机驱 动,电动机的冷却可采用循环水冷却或空气冷却。
(6)往复式压缩机的气缸和活塞填料函的冷却采用循环水,如循环水无法满足 要求,则采用专门软化水站提供的软化水冷却。较小的机组冷却采用循环水。填料 函如需要采用油冷却,应在数据表中指出。
T07006-45-MP81 版次:0
1 转动设备 1.1 总则 1.1.1 本规定适用于神华包头煤制烯烃项目中各装置、公用工程及辅助设施上涉及 到的各种型式的压缩机、风机和泵类设备的一般要求。基础设计深度应符合 SHSG-033-98《石油化工装置基础设计内容规定》。 1.1.2 装置中专利商或工程公司有特殊规定的设备和机械,按相应规定执行。 1.1.3 机泵设备的选型、设计必须严格遵守质量管理的有关规定。 1.1.4 初步设计阶段需编写数据表及必要的设计文件。 1.1.5 气象及地质条件见项目统一规定。 1.1.6 公用工程条件见项目统一规定。 1.1.7 机械和泵中所配置的静设备标准,国内采购的执行静设备相关标准,国外采 购的执行 ASME 和 TEMA 标准。 1.1.8 超高压压缩机应遵守专利商及有经验制造厂的工程规定及要求。 1.1.9 API682 标准应只在部分关键泵上采用,应在数据表中明确指出。 1.1.10 电气及仪表相关标准见相关专业标准。 1.1.11 所有机泵设备订货需要供货商带配对法兰和相应的紧固件和密封件。 1.1.12 装置中重要工艺流程泵必须按 API 标准选用,公用系统及一般用途的机泵可 以按 ISO,ASME 标准或国内标准要求选用。泵的具体选用标准在设备数据表中列出。 1.1.13 设计选型中对于设备使用年限应按照至少 20 年考虑,关键和无备机的重要 设备必须达到连续运行不少于三年的要求。输送工艺气体的离心式压缩机应至少不 间断运行 5 年。应通过标准化的手段,尽可能减少运行期间备件的储备量。 1.1.14 专有设备的设计选型应满足专利商的技术要求。 1.1.15 机械设备的设计,制造应符合国家相关的环保,安全和卫生标准要求。距设 备 1 米处测得的噪音不得超过 85dB(A)。噪音不满足要求时,应采取降噪措施满足要 求。 1.2 设计一般标准规范 1.2.1 机泵设备应遵守下列标准规范或与之相当的标准(包括修订和增补内容)。 1.2.2 标准规范见表 4.14-1
水泵泵站地基与基础施工

水泵泵站地基与基础施工一、一般规定(一)地基与基础工程施工应按下列程序进行:1、整理场地,修筑临时施工道路;2、设置施工平面与高程控制网点,进行测量放样;3、布置基础排水设施;4、开挖基坑,并按设计要求堆放挖出的土石料;5对需要处理的松软土、膨胀土和湿陷性黄土等地基,按设计要求进行处理。
(二)对需要处理的地基,宜选择有代表性的场地进行施工前现场试验或试验性施工。
(三)凡已处理的地基,应经检验合格后再进行下道工序施工。
(四)有度汛要求的泵站工程,应按施工组织设计要求构筑度汛工程。
(五)施工中发现文物古迹、化石以及测绘、地质、地震和通信等部门设置的永久性标志和地下设施时,均应妥善保护,并及时报请有关部门处理。
二、地基与基础(一)应根据泵站施工区的地形、气象、水文、工程地质条件和排水量大小,进行泵站基坑排水系统规划布置,并与场外排水系统相协调。
(二)基坑排水应包括初期排水与经常性排水。
初期排水量应为基坑(或围堰)范围内的积水量、抽水过程中围堰及地下渗水量、可能的降水量等之和;经常性排水应分别计算渗流量、排水时降水量及施工弃水量,但施工弃水量与降水量不应叠加,应以二者中的数值较大者与渗流量之和来确定最大抽水强度,配备相应的设备。
(三)基坑排(降)水,应根据工程地质与水文地质条件,分别选择集水坑或井点等方法。
对于无承压水土层,可采用集水坑排(降)水法;对于各类砂性土、砂、砂卵石等有承压水的土层,可采用井点排(降)水法。
(四)集水坑排(降)水应符合下列规定:1、集水坑和排水沟应设置在基础底部轮廓线以外一定距离处;2、集水坑和排水沟应随基坑开挖而下降,集水坑底部应低于基础开挖面1.0m以下;3、基坑挖深较大时,应分级设置平台和排水设施;4、排水设备能力应与需要抽排的水量相适应,并应有一定的备用量。
(五)井点排水可采用轻型井点和管井轻型井点两类。
井点类型的选择宜根据透水层厚度、埋深、渗透系数及所要求降低水位的深度、基坑面积大小等因素,通过分析比较确定。
泵基础灌浆的要求

泵基础灌浆的要求
泵基础灌浆是确保泵能够稳定运行的关键步骤,以下是一些具体的要求和注意事项:
1. 基础设计规定:在设计机泵类设备基础时,需要准备的资料包括设备的型号、转速、功率、规格及轮廓尺寸图等,机器自重及重心位置或压缩机、电动机及辅助设备的质量分布图,以及基础模板图、基础顶面的设计标高等。
2. 垫铁高度:垫铁的总高度应满足二次灌浆的要求,一般在25mm到100mm之间。
基础施工平面标高允许偏差规范规定为负公差0到20mm。
3. 灌浆孔和排气孔:在底座的每个分隔段内应至少设一个灌浆孔,其净面积最小为125 cm ²,尺寸不小于75 mm。
灌浆孔应能灌满底座下面的整个空腔,避免形成空气囊。
每个分隔段的最高点应设置最小直径为13 mm的排气孔。
4. 材料选择:过去通常使用混凝土进行二次灌浆,但现代多采用环氧树脂灌浆,因为它通常能提供更好的效果。
不过,混凝土灌浆成本更低。
5. 准备工作:在进行设备基础灌浆作业前,要准备好灌浆料制备、灌浆、灌浆试验及分仓和接缝封堵的设备与工具,并检查设备和工具的正常使用状态。
6. 施工细节:基础的混凝土宜一次浇灌完毕,不留施工缝。
如果必须留施工缝,应严格遵守施工缝的构造和操作要求。
当混凝土强度达到70%以上时,方可安装设备。
7. 安全备用措施:为预防停电和灌浆失败冲洗等情况,应准备发电机和高压水泵等备用设备。
综上所述,泵基础灌浆是一个涉及多个细节的过程,需要严格按照设计和施工规范进行,以确保泵的稳定运行和设备的安全。
在实际操作中,可能还需要根据具体情况调整灌浆方案,以满足特定的工程需求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
泵基础设计规定
1.设计机泵类设备基础时,应取得下列资料:
1.1机泵类设备的型号、转速、功率、规格及轮廓尺寸图等;
1.2机器自重及重心位置或压缩机、电动机及辅助设备的质量分布图;
1.3基础模板图、基础顶面的设计标高、二次灌浆层厚度、地脚螺栓(或地脚螺
栓孔)的位置、规格(或尺寸);
1.4设备基础在生产装置中的坐标位置;
1.5建设场地的工程地质和水文地质勘察资料。
2.对地基的要求:
2.1基础应坐在老土层上;
2.2功率小于100KW的机泵类设备基础,当对沉降无特殊要求时,可设置在经分
层夯实的回填土地基土,其压实系数不应小于0.93;
2.3基础顶面高出地面不宜小于200mm,其埋深不宜小于0.8m,且不小于冻结深
度,南方地区埋置深度应在耕土层以下即0.5m;
3.对基础的要求:
3.1基础底板尺寸宜由以下三个条件确定:
⑴基础质量应大于机器质量的3~5倍;
⑵ P≤(0.5~0.7)f
式中 P—基础底面处的平均静压力设计植,kpa;
f—地基承载力设计值,kpa;
⑶基组总重心与基础底面形心应位于同一铅垂线上,其相对偏心不应超过3%;
3.2 基础的混凝土等级用C20,垫层用C10;
3.3 基础的混凝土体积小于20m3时,可不配置表面构造钢筋;混凝土体积为
20~40m3时,应在基础顶面配置直径为10mm、间距为200mm的钢筋网;混凝土体积大于40m3时,尚应在基础四周和顶、底面配置直径为10~14mm、间距为200~300mm的钢筋网;基础底板悬臂部分应按强度计算配置上、下侧钢筋,
当底板悬臂长度小于地板厚度时,可不必配筋;
3.4 基础顶面的二次浇灌层,厚度宜为30~50mm,材料应采用细石混凝土,其
强度等级应比基础的混凝土强度等级高一级,当厚度小于30mm时可采用1:2水泥砂浆;
基础外露部分用1:2水泥砂浆抹面;
3.5 自制地脚螺栓宜采用直钩式,直钩段长度不得小于4d(d为地脚螺栓直径);
埋置深度L不得小于20倍直径,对于带锚板的地脚螺栓,应不小于15倍直径,构造螺栓不受此限,且不得小于300mm;
埋置方法宜采用预留孔,地脚螺栓预留孔底至基础底面的距离,不得小于100mm;地脚螺栓底端至预留孔底的距离,不得小于50mm;预留孔边至基础边缘的距离,不得小于100mm;当预埋螺栓时:当φ≤20时,不小于100mm,当φ>20时,不小于150mm。
当不满足时,宜配置直径为6~8mm,间距为100~150mm的钢筋网;预留孔内,应采用混凝土强度等级C25细石混凝土浇灌或高一级基础混凝土强度等级;
3.6 当矩形基础边长、环行基础周长大于40m时,应设后浇带,带宽50cm,钢
筋不切断,待底板浇注后一个月用比原基础高一等级掺微膨胀剂的混凝土浇注;
3.7 基础的混凝土宜一次浇灌完毕,不留施工缝。
当施工要求必须留施工缝时,
应严格遵守施工缝的构造、操作要求。
当混凝土强度达到70%以上时,方可安装设备。
4.离心泵的动力计算:
4.1 当地基承载力标准值不小于80kPa、电机功率不大于560kw且离心泵基础的
质量不小于机器质量三倍时,可不作动力计算;
4.2当基础需作动力计算时,基础的允许振幅,应符合下表规定
(当n>1000r/min时,允许振幅[A]可根据制造厂要求确定,或取0.1mm)
4.3离心泵的扰力值,按下式计算:
Pn=mew2
其中:Pn—离心泵的扰力值(N);
e—离心泵偏心距(m);
w—机器扰力的圆频率(1/s),w=0.105n;
m—电机转动部分的质量(kg)。
