LM339运算放大器
LM339集成运算放大器

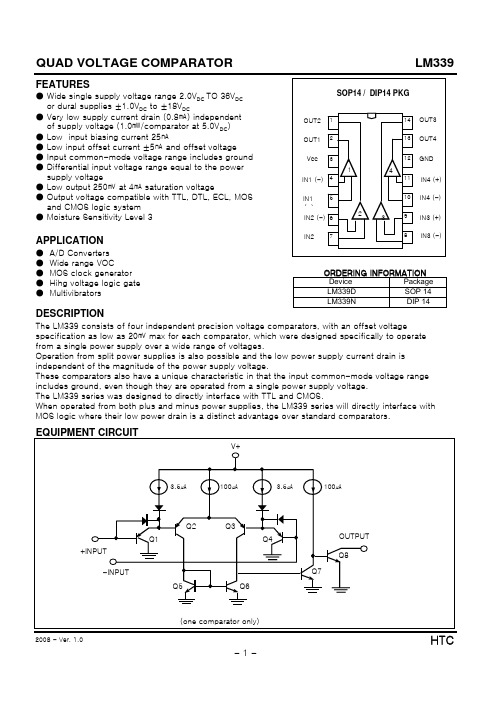

● Wide range VOC● MOS clock generator ORDERING INFORMATION● Hihg voltage logic gate ● MultivibratorsDESCRIPTIONThe LM339 consists of four independent precision voltage comparators, with an offset voltagespecification as low as 20㎷ max for each comparator, which were designed specifically to operate from a single power supply over a wide range of voltages.Operation from split power supplies is also possible and the low power supply current drain is independent of the magnitude of the power supply voltage.These comparators also have a unique characteristic in that the input common-mode voltage range includes ground, even though they are operated from a single power supply voltage.The LM339 series was designed to directly interface with TTL and CMOS.When operated from both plus and minus power supplies, the LM339 series will directly interface with MOS logic where their low power drain is a distinct advantage over standard comparators.Device Package LM339D SOP 14LM339N DIP 14ABSOLUTE MAXIMUM RATINGSCHARACTERISTIC Supply VoltageDifferential Input Voltage Input VoltageOutput Short Circuit to GND Power Dissipation Operating Temperature Storage TemperatureElectrical characterisitics at specified free-air temperature, V CC =5V(unless otherwise noted)V IOV CC =5V to 30V Input Offset VoltageV IC =V ICR MIN, V O =1.4V I IOInput Offset Current I IBInput Bias Current V ICRCommon-Mode Input Voltage Range** A VDV CC =15V,Large-Signal Differential V O =1.4V to 11.4V, Voltage Amplification R L ≥15㏀ to V CC I OHV OH =5V, V ID =1V High-Level Output Current V OH =30V, V ID =1V V OLLow-Level Output Voltage I OLLow-Level Output Current I CCV CC =5V Supply CurrentV CC =30V* Full range (MIN to MAX), for LM339 is 0℃ to 70℃. All characteristics are measured with zero common-modeinput voltage unless otherwise specified.** The voltage at either input or common-mode should not be allowed to go negative by more than 0.3V.The upper end of the common-mode voltage range is V CC -1.5V, but either or both inputs can go to 30V without damage.Switching characteristics, V CC =5V, T A =25℃RL Connected to 5V100-㎷ Input Step with 5-㎷ Through 5.1㏀,OverdriveC L =15㎊*(See Note 1)TTL-Level Input Step* C L includes probe and jig capacitance.Note 1 : The response time specified is the interval between the input step function and the instant when the output crosses 1.4V.-0.3 to +36℃V I(DIFF)570㎽T OPR ℃0~+70P D 36㎲±18 or 36V CC UNIT VALUE SYMBOL ContinuousV Response Time1.30.32㎃2.5PARAMETERTEST CONDITIONSLM339UNITMINTYP MAXRL=∞25℃0.8Full Range400㎷700V OL =1.5V, V ID =-1V 25℃6㎃ I OL =4㎃, V ID =-1V 25℃150Full Range ㎁Full Range 1㎂25℃0.150V25℃50200V/㎷-40025℃0toV CC -1.5Full Range0toV CC -2㎁150 V O =1.4V25℃-25-250㎁Full Range 5 V O =1.4V 25℃5Full Range 50TYP MAX ㎷Full Range 925℃2PARAMETERTEST CONDITION*LM339V V I-65 to +150T STG V UNITMINTYPICAL PERFORMANCE CHARACTERISTICSTYPICAL APPLICATIONS。
LM339型四运放集成电路的创意制作
LM339型四运放集成电路的创意制作LM339型四运放集成电路是一种常用的集成电路，具有四个运放和输出比较器，这使得它在电子电路设计和制作中得到广泛应用。
本文将介绍如何使用LM339型四运放集成电路进行创意制作。
材料：1. LM339型四运放集成电路2. 220欧姆电阻3. LED4. 开关5. 电源6. 电线7. 面包板步骤：1. 准备好所有材料。
2. 将四个电阻连接到LM339集成电路的引脚上。
连接时需要注意极性，因此需要查阅LM339的引脚图并按照图中所示连接。
3. 将LED连接到LM339的输出引脚上。
同样需要注意极性，通常输出端的正极为带有圆点的一端。
4. 连接开关并将其与正极和负极连接。
这将用于控制电路是否开启和关闭。
5. 将电源引线连接到电路的正负极上。
6. 将所有以上部分连接到面包板上。
7. 打开开关，如果LED点亮则表示电路正常工作。
创意制作：使用LM339型四运放集成电路可以制作许多创意电路，如闪烁LED、温度报警器、音量控制器等。
下面将介绍如何制作闪烁LED电路，以帮助读者更好地理解LM339的工作原理。
步骤：1. 准备好LM339型四运放集成电路、220欧姆电阻、LED、开关、电源、电线和面包板。
2. 将220欧姆电阻连接到LED灯的负极，然后将其连接到正极。
3. 将LED连接到LM339的输出引脚上。
连接前需要注意极性。
4. 连接两个电阻到LM339的不同引脚上。
5. 连接开关并将其与正极和负极连接。
6. 将电源引线连接到电路的正负极上。
7. 打开开关，LED将开始闪烁。
结论：通过以上制作，我们可以得到一个简单的闪烁LED电路。
使用LM339型四运放集成电路可以轻松地制作多种电路，可以帮助电子爱好者更好地了解集成电路的原理和使用。
在制作过程中需要对材料和连接方法非常小心，以确保所制作的电路可以正确地工作。
运算放大器和比较器的区别
所有的运算放大器都可用作电压比较器的芯片。
常见的有LM324 LM358 uA741 TL081\2\3\4 OP07 OP27，这些都可以做成电压比较器（不加负反馈）。
LM339、LM393是专业的电压比较器，切换速度快，延迟时间小，可用在专门的电压比较场合，其实它们也是一种运算放大器。
1.最主要的区别是输出结构。
比较器往往是集电极开路输出，这样可以多个比较器的输出并联，构成与门，这叫“线与”。
而运放通常是推挽输出，输出端不能并联。
2.比较器的输出要加上拉电阻，运放的输出不需要加。
3.比较器工作在开环或者正反馈状态，一般不会自激。
运放工作一般工作在负反馈状态，而开环或正反馈的时候需要加补偿电路，否则容易自激。
4.精密运放的开环增益很高，120dB左右。
普通运放和比较器则不是很高，60dB左右。
5.运放工作一般工作在线性状态，内部结构决定了它非线性失真比较小。
比较器工作在开关状态，如果用做线性放大的话，不能保证失真度。
比较器和运放虽然在电路图上符号相同，但这两种器件确有非常大的区别，一般不可以互换，区别如下:1、比较器的翻转速度快，大约在ns数量级，而运放翻转速度一般为us数量级(特殊的高速运放除外)。
2、运放可以接入负反馈电路，而比较器则不能使用负反馈，虽然比较器也有同相和反相两个输入端，但因为其内部没有相位补偿电路，所以，如果接入负反馈，电路不能稳定工作。
内部无相位补偿电路，这也是比较器比运放速度快很多的主要原因。
3、运放输出级一般采用推挽电路，双极性输出。
而多数比较器输出级为集电极开路结构，所以需要上拉电阻，单极性输出，容易和数字电路连接。
补充:比较器工作在非线性条件下,强调的是翻转速度,放大器用于放大,比较注重的是线性.当用比较器作放大时会发现放大输出失真,即使放大负反馈较深也非常明显,而用运放做比较器时,会发现翻转速度不够.运放可以做比较器，同时也可以作为放大器，比较器只能做比较器。
lm339应用电路图
lm339应用电路图：LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：失调电压小，典型值为2mV；电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；对比较信号源的内阻限制较宽；共模范围很大，为0~（Ucc-1.5V）Vo；差动输入电压范围较大，大到可以等于电源电压；输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
单限比较器电路图3为某仪器中过热检测保护电路。
它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。
UR=R2/（R1+R2）*UCC。
同相端的电压就等于热敏元件Rt的电压降。
lm339工作原理
lm339工作原理
LM339是一种四路比较器，具有广泛的应用领域。
它是基于
开关状态的比较器电路，主要由四个开关和一个输出放大器组成。
每个比较器的输入端分别与一个阈值电压（Vref）和一个
输入信号（Vin）相连接。
LM339的工作原理如下：
1. 开关状态：对于每个比较器而言，当输入信号大于阈值电压时，开关打开；当输入信号小于阈值电压时，开关关闭。
开关的状态由运放的输出控制。
2. 输出放大器：输出放大器将比较器的开关状态转换为输出电压。
当开关打开时，输出电压为正饱和电压（通常为Vcc，即
正电源电压）；当开关关闭时，输出电压为负饱和电压（通常为0V，即地电位）。
3. 输入幅度：对于LM339而言，输入电压范围为GND（地电位）到Vcc（正电源电压）之间。
4. 高速响应：LM339具有快速的响应速度，使其可以在短时
间内对输入信号的变化做出相应。
5. 输出驱动能力：LM339的输出放大器具有较高的驱动能力，可以直接驱动大电流负载。
总结来说，LM339利用比较器和输出放大器的组合来实现对
输入信号进行比较，并将比较结果转换为输出电压。
其特点包括开关状态、输出放大器、输入幅度、高速响应和输出驱动能力等，使得它在电子电路设计中具有重要的应用价值。
LM339中文资料
LM339四比较器功能应用LM339集成块内部装有四个独立的电压比较器，该电压比较 器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，应用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
单限比较器电路图3为某仪器中过热检测保护电路。
它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。
UR=R2/（R1+R2）*UCC。
LM339中文资料及PDF下载
LM339/LM393中文资料及PDF下载什么是lm339LM339/LM393是四电压比较器集成电路。
由于LM339 使用灵活，应用广泛，所以世界上各大IC 生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339 等，它们的参数基本一致，可互换使用。
LM339 类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339 输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV 就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339 用在弱信号检测等场合是比较理想的。
LM339 的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
�8�5 图1a 给出了一个基本单限比较器。
输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。
当输入电压Uin>Ur 时，输出为高电平U OH 。
该电路的特点如下：1 .工作电源电压范围宽，单电源、双电源均可工作，单电源：2～36V，双电源：±1～±18V；2. 消耗电流小，Icc=1.3mA；3. 输入失调电压小，VIO=±2mV；ab126计算公式大全4. 共模输入电压范围宽，Vic=0～Vcc-1.5V；5. 对比较信号源的内阻限制较宽；6. 输出与TTL，DTL，MOS，CMOS 等兼容；7. 输出可以用开路集电极连接“或”门；8. 采用双列直插14引脚塑料封装（DIP14）和微形的双列14脚塑料封装（SOP14）内部结构图及引脚图功能排列表引脚功能符号引引脚功能符号1 输出端2 OUT2 8 反向输入端31N-(3)2 输出端1OUT1 9正向输入端31N+(3)3 电源VCC + 10反向输入端41N-(4)4 反向输入端11N-(1) 11正向输入端41N+(4)5 正向输入端1 1N+(1) 12电源Vcc-6 反向输入端2 1N-(2) 13输出端4 OUT47 正向输入端2OUT2(2) 14输出端3 OUT3LM339主要参数表：参数名称符号数值单位电源电压 VCC ±18 或36 V 差模输入电压 VID ±36 V 共模输入电压 VI -0.3～VCC V 功耗Pd 570 mW 工作环境温度 Topr 0 to +70 ℃贮存温度Tstg -65 to 150 ℃ 电特性（除非特别说明，VCC=5.0V，Tamb=25℃）数名称符号测试条件最小典型最大单位输入失调电压VIOVCM=0 toVCC-1.5VO(P)=1.4V, Rs=0-±1.0 ±5.0 mV输入失调电流IIO --±5 ±50 nA输入偏置电流Ib--65 250 nA共模输入电压VIC -0 -VCC-1.5 V 静态电流ICCVCC = +5V, noload- 1.1 2.0 mA VCC = +30V, noload- 1.3 2.5 mA电A V -200 -V/mV压增益灌电流lsinkVi(-)＞1V,Vi(+)=0V, V o(p)＜1.5V6 16 -mA输出漏电流IOLEVi(-)=0V,Vi(+)=1V, VO=5V-0.1 -nALM339/LM393中文资料及PDF下载http://www.originic.hk/Item/Show.asp?m=1&d=1566。
LM339中文资料
LM339中文资料lm339中文资料什么是lm339?LM339/LM393是四电压比较器集成电路。
该电路的特点如下：工作电源电压范围宽，单电源、双电源均可工作，单电源：2～36V，双电源：±1～±18V；消耗电流小，Icc=1.3mA；输入失调电压小，V IO=±2mV；共模输入电压范围宽，Vic=0～Vcc-1.5V；输出与TTL，DTL，MOS，CMOS 等兼容；输出可以用开路集电极连接“或”门；采用双列直插14 脚塑料封装（DIP14）和微形的双列14 脚塑料封装（SOP14）内部结构图1/4 的内部电路图LM339引脚功能排列表：引脚功能符号引引脚功能符号1 输出端2 OUT2 8 反向输入端31N-(3)2 输出端1OUT1 9正向输入端31N+(3)3 电源VCC + 10反向输入端41N-(4)4 反向输入端11N-(1) 11正向输入端41N+(4)5 正向输入端1 1N+(1) 12电源Vcc-6 反向输入端2 1N-(2) 13输出端4 OUT47 正向输入端2OUT2(2) 14输出端3 OUT3LM339主要参数表：参数名称符号数值单位电源电压VCC ±18 或36 V差模输入电压VID ±36 V共模输入电压VI -0.3～VCC V功耗Pd 570 mW工作环境温度Topr 0 to +70 ℃贮存温度Tstg -65 to 150 ℃电特性（除非特别说明，VCC=5.0V，Tamb=25℃）数名称符号测试条件最小典型最大单位输入失调电压VIO VCM=0 to VCC-1.5 VO(P)=1.4V,Rs=0-±1.0 ±5.0 mV输入失调电流IIO --±5 ±50 nA输入偏置电流Ib--65 250 nA共模输入电压VIC -0 -VCC-1.5 VVCC = +5V, no load - 1.1 2.0 mA 静态电流ICCVCC = +30V, no load- 1.3 2.5 mA 电压增益AV VCC=15V, RL＞15kΩ-200 -V/mV 灌电流lsink Vi(-)＞1V, Vi(+)=0V, Vo(p)＜1.5V 6 16 -mA 输出漏电流IOLE Vi(-)=0V, Vi(+)=1V, VO=5V -0.1 -nA使用说明:LM393/339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.比较器的所有没有用的引脚必须接地.LM393/339偏置网络确立了其静态电流与电源电压范围2.0~30V无关.通常电源不需要加旁路电容。
四电压比较器LM339简介
四电压比较器LM339简介LM339集成块内部装有四个独立的电压比较器，该电压比较器的特点是：1）失调电压小，典型值为2mV；2）电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V；3）对比较信号源的内阻限制较宽；4）共模范围很大，为0~（Ucc-1.5V）Vo；5）差动输入电压范围较大，大到可以等于电源电压；6）输出端电位可灵活方便地选用。
LM339集成块采用C-14型封装，图1为外型及管脚排列图。
由于LM339使用灵活，使用广泛，所以世界上各大IC生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339等，它们的参数基本一致，可互换使用。
图1LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻和负载的值。
另外，各比较器的输出端允许连接在一起使用。
●单限比较器电路图1a给出了一个基本单限比较器。
输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。
当输入电压Uin>Ur时，输出为高电平U OH。
电磁炉用集成电路LM339详解
电磁炉用集成电路LM339详解由于LM339应用广泛控制使用灵活等特点，所以被很多生产电磁炉的厂家选用，美的电磁炉也不例外。
美的电磁炉主电路板也均有运算放大器LM339。
在早期生产美的电磁炉电路中，就采用二片运算放大器LM339。
从04年后随着电磁炉新产品电路设计不断更新提高，电磁炉主电路板运算放大器LM339也改为单片电路，减少了整机造价成本。
（典型代表型号有：MC-PY18B、MC-EF197、MC-SY1913、MC-SY191B第二代、MC-EP201）等机型。
电磁炉，主电路用LM339是来控制、同步电压、振荡电路、高压保护电路、浪涌保护电路。
我们今天了解、掌握、LM339工作原理、及性能参数和特点。
明天在售后维修电磁炉中就能得心应手维修好各种电磁炉故障，避免少走弯路。
从中节省维修时间，从而提高维修速度、质量、效率、和维修水平。
LM339内部有四组电压比较器，自身电压从（+2V-+36V）均可设计选定使用。
比较器有“反相输入端”分别为：第4脚，第6脚，第8脚，第10脚：有“同相输入端”分别为：第5脚，第7脚，第9脚，第11脚：有“输出端”分别为：第1脚，第2脚，第13脚，第14脚：（第12脚为负极接地端，第3脚为正极电源接整机电源+18V端）。
每个比较器“反相输入端”用“-”表示：“同相输入端”用：“+”表示：和一个输出端。
当+端电位高于，“-端时”输出端截止（输出端开路）。
当-端电位高于，“+端时”输出端翻转，使输出端变为低电位（输出端饱和）。
下面以维修美的MC—SY1913电磁炉为例：一、“浪涌”保护电路故障维修：测比较器LM339第1脚输出端为高电平+4.5V为正常，若为低电平时，应测LM339第7脚同相输入端对地+2.1V电压为正常，当电压偏低、或0电压时，则电阻R22变值、或开路损坏。
若测LM339第7脚同相输入端对地电压、电阻R22均正常时，测LM339第6脚反相输入端对地+1.9V电压为正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LM339类似于增益不可调的运算放大器。
每个比较器有两个输入端和一个输出端。
两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。
用作比较两个电压时，任意一个输入端加一个固定电压做参考电压（也称为门限电平，它可选择LM339输入共模范围的任何一点），另一端加一个待比较的信号电压。
当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。
当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。
两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。
LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻（称为上拉电阻，选3-15K）。
选不同阻值的上拉电阻会影响输出端高电位的值。
因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。
另外，各比较器的输出端允许连接在一起使用。
单限比较器电路
图3为某仪器中过热检测保护电路。
它用单电源供电，1/4LM339的反相输入端加一个固定的参考电压，它的值取决于R1于R2。
UR=R2/（R1+R2）*UCC。
同相端的电压就等于热敏元件Rt的电压降。
当机内温度为设定值以下时，“+”端电压大于“-”端电压，Uo为高电位。
当温度上升为设定值以上时，“-”端电压大于“+”端，比较器反转，Uo输出为零电位，使保护电路动作，调节R1的值可以改变门限电压，既设定温度值的大小。
迟滞比较器
图2a给出了一个基本单限比较器。
输入信号Uin，即待比较电压，它加到同相输入端，在反相输入端接一个参考电压（门限电平）Ur。
当输入电压Uin>Ur时，输出为高电平UOH。
图2b为其传输特性。
迟滞比较器又可理解为加正反馈的单限比较器。
前面介绍的单限比较器，如果输入信号Uin在门限值附近有微小的干扰，则输出电压就会产生相应的抖动（起伏）。
在电路中引入正反馈可以克服这一缺点。
图4a给出了一个迟滞比较器，人们所熟悉的“史密特”电路即是有迟滞的比较器。
图4b为迟滞比较器的传输特性。
不难看出，当输出状态一旦转换后，只要在跳变电压值附近的干扰不超过ΔU之值，输出电压的值就将是稳定的。
但随之而来的是分辨率降低。
因为对迟滞比较器来说，它不能分辨差别小于ΔU的两个输入电压值。
迟滞比较器加有正反馈可以加快比较器的响应速度，这是它的一个优点。
除此之外，由于迟滞比较器加的正反馈很强，远比电路中的寄生耦合强多，故迟滞比较器还可免除由电路寄生耦合而产生的自激振荡。
如果需要将一个跳变点固定在某一个参考电压值上，可在正反馈电路中接入一个非线性元件，如晶体二极管，利用二极管的单向导电性，便可实现上述要求。
图5为其原理图。
图6为某电磁炉电路中电网过电压检测电路部分。
电网电压正常时，1/4LM339的U4<2.8V，U5=2.8V，输出开路，过电压保护电路不工作，作为正反馈的射极跟随器BG1是导通的。
当电网电压大于242V时，U4>2.8V，比较器翻转，输出为0V，BG1截止，U5的电压就完全决定于R1与R2的分压值，为2.7V，促使U4更大于U5，这就使翻转后的状态极为稳定，避免了过压点附近由于电网电压很小的波动而引起的不稳定的现象。
由于制造了一定的回差（迟滞），在过电压保护后，电网电压要降到242-5=237V时，U4<U3，电磁炉才又开始工作。
这正是我们所期望的。
双限比较器（窗口比较器）
图7电路由两个LM339组成一个窗口比较器。
当被比较的信号电压Uin位于门限电压之间时（UR1<Uin<UR2），输出为高电位（UO=UOH）。
当Uin不在门限电位范围之间时，（Uin>UR2或Uin<UR1）输出为低电位（UO=UOL），窗口电压ΔU=UR2-UR1。
它可用来判断输入信号电位是否位于指定门限电位之间。
用LM339组成振荡器
图8为有1/4LM339组成的音频方波振荡器的电路。
改变C1可改变输出方波的频率。
本电路中，当C1=0.1uF时。
f=53Hz；当C1=0.01uF时，f=530Hz；当C1=0.001uF时，f=5300Hz。
LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。
