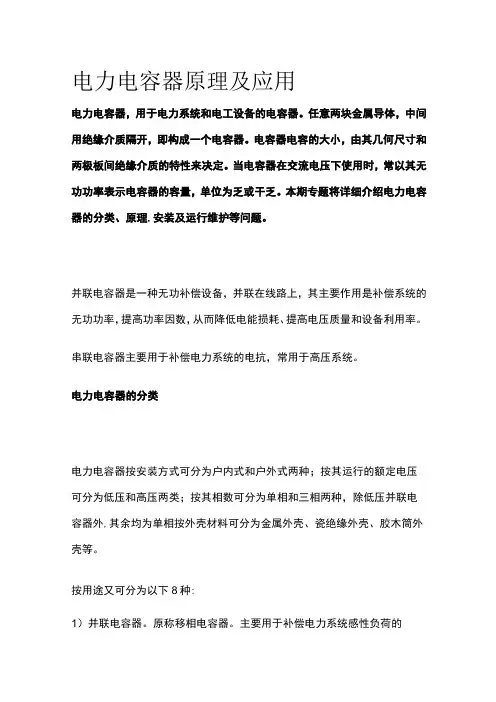

电力电容器原理及应用
电力电容器原理及应用电力电容器，用于电力系统和电工设备的电容器。
任意两块金属导体，中间用绝缘介质隔开，即构成一个电容器。
电容器电容的大小，由其几何尺寸和两极板间绝缘介质的特性来决定。
当电容器在交流电压下使用时，常以其无功功率表示电容器的容量，单位为乏或干乏。
本期专题将详细介绍电力电容器的分类、原理.安装及运行维护等问题。
并联电容器是一种无功补偿设备，并联在线路上，其主要作用是补偿系统的无功功率，提高功率因数，从而降低电能损耗、提高电压质量和设备利用率。
串联电容器主要用于补偿电力系统的电抗，常用于高压系统。
电力电容器的分类电力电容器按安装方式可分为户内式和户外式两种；按其运行的额定电压可分为低压和高压两类；按其相数可分为单相和三相两种，除低压并联电容器外,其余均为单相按外壳材料可分为金属外壳、瓷绝缘外壳、胶木筒外壳等。
按用途又可分为以下8种:1）并联电容器。
原称移相电容器。
主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。
2）串联电容器。
串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。
3）耦合电容器。
主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。
4）断路器电容器。
原称均压电容器。
并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。
5）电热电容器。
用于频率为40〜24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。
6）脉冲电容器。
主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。
7）直流和滤波电容器。
用于高压直流装置和高压整流滤波装置中。
8）标准电容器。
用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置。
电力电容器的结构电力电容器的基本结构包括：电容元件、浸渍剂、紧固件、引线、外壳和套管。
集合式并联电容器安全运行分析
电容器单元 内部并联元件数 ；
的效果 ， 现将在运行中碰到的几起 故障及处理情 况
作一些介绍。
Ｋ銮 —— 放电线圈电压 比， 比 一般为 １０ １。 Ｎ ＝ １ ， ＝２ ｍ ＝３ （ 同的制造厂的串、 ４Ｍ ， ４不 并数 略有不同） 。 通过计算得出ＡＵ ＝１５ －２２ ．１ ．７ Ｖ。根据上述 计算 ， 现场的差压保护整定值一般设置在 ２ Ｖ左右 。
法。其试验的结果见表 ２ 。
表 ２ 石西变 ９ ４电容器组再次试验 结果 ０
提高试验精度， 改进判断设备损坏的规程 ， 将判断设
备事故的关 口尽量前移 ， 保证 电网安全稳定运行 。 ③新投运 的集合式 电容器的电容量相间， 间 段
电容量平衡的精度很高 ， 三相间或两段之间的电容 量相差很小 ， 一般在 ± ． ％以内， ０５ 以确保继 电保护 动作 的正确性， 保证 电容器组 的长期稳定运行。而
的损 坏而造成总电容量的变化不大 。
为例， 根据集合式 电容器差压保护动作整定值 的计 算公式 ：
收稿 日期 ：ｏ ５—０ —２ ２ｏ ｒ ６ ７
维普资讯
２０ 年 第 ｉ ０６ 期
广西电 力
②集合式电容器 的内部空间狭小 ， 其内部 的单 个电容器没有一一安装熔 断保护装 置， 损坏后 的电 容器仍然要承受运行 电压 ， 造成 了电容器 内部 的电
维普资讯
广 西 电 力
２ｏ ｏ ６年 第 １ 期
集合式并联电容器安全运行分析
Ｓ ｆ ｅ ａ ｉ ｎ ｏ ｌｅ ｔｄ ｓ ｎｔＣａ ｃｔ ｒ ａ ｅ Ｏｐ ｒ ｔｏ ｆＣｏ ｌｃ ｅ ｈｕ ｐａ ｉｏ ｓ
电力电容器保护讲解
三、电容器的保护配置及整定
不平衡电压保护
零序电压保护，开口三角电压保护。 零序电压保护，开口三角电压保护。 用于单星型接线 电压取自放电PT二次侧的开口三角电压。 电压取自放电PT二次侧的开口三角电压。 PT二次侧的开口三角电压 去保护装置
电压定值按部分单台电容器切除或击穿后， 电压定值按部分单台电容器切除或击穿后，故障相其 余单台电容器所承受的电压不长期超过1.1倍额定电压 余单台电容器所承受的电压不长期超过1.1倍额定电压 1.1 的原则整定。 的原则整定。
X(1)_V031208 版
二、系统对电容器组保护配置要求
35kV及以下系统中电容器组需考虑的故障情况： 35kV及以下系统中电容器组需考虑的故障情况： 及以下系统中电容器组需考虑的故障情况
1、电容器组与断路器之间连线的短路； 电容器组与断路器之间连线的短路； 2、单台电容器内部极间短路； 单台电容器内部极间短路； 3、电容器组多台电容器故障； 电容器组多台电容器故障； 4、母线电压升高； 母线电压升高； 5、电容器组失压； 电容器组失压； 6、电容器组过负荷。 电容器组过负荷。
一、电力电容器简介
集合式 集合式电容器组由大量带内熔丝的小单元集中装在大箱壳内组成。
X(1)_V031208 版
一、电力电容器简介
电容器的接线方式
星型接线 双星型接线 三角型接线
A相 星型 A相 B相 C相 B相 双星型 C相 A相 B相 C相 A相 B相 C相
双三角型接线 H型接线
三角型
双三角型 A相
UA UB UC
Za
Zb
Zc
X(1)_V031208
UN
版
三、电容器的保护配置及整定
每个电容器单元内的并联元件数为m,每个串联段的电 容器单元并联数为M, 每相串联段数为N的电容器组。 当有K只电容器的熔丝熔断后，中性点的电压：
广东电网公司10kV集合式并联电容器设备选型标准(10kV并联电容器装置(下))
4.2.6 安装地点:户外，基础新建。
5 技术要求 5.1 额定频率：50Hz 5.2 集合式电容器额定电压：11/ 3 kV； 12/ 3 kV (视具体工程而定) 5.3 集合式电容器额定容量：4000kvar/5000kvar/6000kvar/8000kvar /10000kvar (视具体工程而 定) 5.4 电容偏差: 5.4.1 集合式电容器的电容器单元的电容偏差应不超过其额定值的－5％～+5％。 5.4.2 电容器组容许的电容偏差为装置额定电容的0～+5％。 5.4.3 集合式电容器的任意两相实测电容值中最大值与最小值之比，10kV级最大值与最小值之比应 不超过1.01。
共 23 页
第 3 页
S.00.00.20/MM.0200.0003
广东电网公司 10kV 集合式并联电容器设备选型标准（10kV 并联电容器装置（下） ）
DL/T 840-2003 DL/T 620-1997 DL/T 604-1996 DL/T 628-1997 DL 442-1991 DL/T 653-1998 DL/T 5136-2001 DL/T 5103-1999 Q/CSG 10011-2005
编写
初审
会签
、
审核
批准
2010-06-13 印发
制度信息
2010-04-28 实施
S.00.00.20/MM.0200.0003
广东电网公司 10kV 集合式并联电容器设备选型标准（10kV 并联电容器装置（下） ）
前
言
为提高广东电网公司电力装备技术水平和设备质量，提高产品的标准化程度，统一电容器装备 的配置和布置方式,统一电容器装备的选型， 进一步缩短设备招标、 采购工期， 提高工程建设中设计、 施工、安装的标准化水平，方便设备的维护和管理，特制定本套标准。 本标准是依据有关高压并联电容器装置的国家、行业和国际有关标准、规程和规范，参照广东 电网公司细化南方电网公司变电站标准设计、 广东电网公司 10kV~66kV 并联电容器装置技术规范及 验收规范，并结合近年来广东电网公司输变电设备评估报告、生产运行情况分析以及设备现场运行 经验制定。 本标准在调查研究设备设计、性能、工艺、制造标准的基础上，规范设备相关技术要求，以达 到提高设备的质量，保障电网运行安全可靠的目标。 本标准由广东电网公司物流中心提出、归口管理和负责解释。 本标准承研起草单位： 佛山电力设计院有限公司。 本标准审核单位：广东电网公司生产技术部、工程建设部、物流中心、广东电网公司电力科学 研究院、广东省电力设计研究院、广东电网公司各直属供电局。

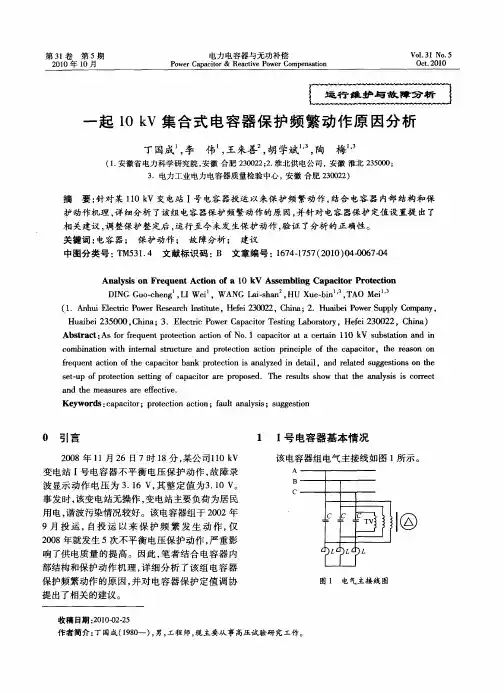

一起10kV集合式电容器保护频繁动作原因分析
ＤＩ ＮＧ ｏ ｃ ｅ ｇ ＬＩＷ ｅ ，Ｗ ＡＮＧ ｉｓ ａ ， Ｇｕ — ｈ ｎ ， ｉ Ｌａ —ｈ ｈ ＨＵ ｅ ｂ ｎ ， Ｘｕ — ｉ ＴＡＯ ｉ’ Ｍｅ
丁国成 李 ， 伟 王 来善 胡学斌 ， ， ， 陶 梅 ’
（． １ 安徽省电力科学研究院 ， 安徽 合肥 ２０ ２ ；． ３ ０ ２ ２ 淮北供电公司 ， 安徽 淮北 ２ ５０ ３ ００；
３ ．电力 工业 电力电容器质量检 验中心 ， 安徽 合肥 ２０ ２ ） ３ ０２
摘
要 ： 对某 １０ ｋ 针 １ Ｖ变 电站 Ｉ号 电容 器投 运 以来保 护 频繁 动 作 ， 合 电容 器 内部 结构 和保 结
Ｋｅ ｙｗｏ ｄｓ： ａ ａ ｉｏ ； ｐ ｏｅ ｔ ｎ ａ ｔ ｎ；ｆ ｕｔａ ａｙ ｉ ｒ ｃ ｐ ｃ ｔｒ ｒ ｔｃｉ ｃ ｉ ｏ ｏ ａ ｌ ｎ ｓｓ；ｓ ｇ ｅ ｔ ｎ ｌ ｕ ｇ ｓｉ ｏ
０ 引言
２０ ０ ８年 １ １月 ２ ６日７时 ｌ ８分 ， 某公 司ｌ ０ｋ １ Ｖ
（ ．Ａ ｈ ｉ ｌ ｔｃＰ ｗ ｒ ｅｅｒｈＩ ｔｕｅ Ｈ ｆ ３Ｏ２ Ｃ ｉａ ２ ｕｉｅ Ｐｗ ｒ ｕ ｐ Ｃ ｍ ａｙ １ ｎ ｕ Ｅｅ ｒ ｏ ｅ ｓａｃ ｓ ｔ ， ｅ ｉ Ｏ ２ ， ｈｎ ； ．Ｈ ａ ｉ ｏ ｅ ｐ ￣ ｏ ｐｎ ， ｃｉ Ｒ ｎ ｉｔ ｅ２ ｂ Ｓ Ｈ ａ ｅ ２ ５ ０ ， ｈｎ ； ．ＥｅｔｃＰ ｗ ｒ ａａｉ ｒＴ ｓｎ ａｏａｏ ， ｆ ３０ ２ ｈｎ ） ｕ ｉ ｉ ３ ０ ０ Ｃ ｉａ ３ ｌ ｒ ｏ ｅ ｐ ｃ ｏ ｅｔ ｇＬ ｂ ｒｔ ｙ Ｈｅ ｉ ０ ２ ，Ｃ ｉａ ｂ ｃ ｉ Ｃ ｔ ｉ ｒ ｅ２
并联电容器装置(集合式电容器装置)状态评价实施细则
并联电容器装置（集合式电容器装置）状态评价细则目录1.范围 (1)2.规范性引用文件 (1)3.术语及定义 (1)4.状态量的构成与权重 (2)5.并联电容器装置（集合式电容器装置）的状态评价 (3)并联电容器（集合式电容器装置）状态评价细则1 范围本细则适用于公司并联电容器（集合式电容器装置）的状态评价。
2 规范性引用文件国家电网公司《国家电网公司十八项电网重大反事故措施》国家电网公司《输变电设备状态检修管理规定》国家电网公司 Q/GDW168-2008《输变电设备状态检修试验规程》国家电网公司 Q/GDW451-2010《并联并联电容器装置（集合式电容器装置）状态检修导则》国家电网公司 Q/GDW451-2010《并联并联电容器装置（集合式电容器装置）状态评价导则》国家电网公司交流高压电容器技术标准国家电网公司交流高压电容器检修规范国家电网公司交流高压电容器评价标准3 术语和定义下列术语和定义适用于本实施细则。
3.1 状态量直接或间接表征设备状态的各类信息，如数据、声音、图像、现象等。
本实施细则将状态量分为一般状态量和重要状态量。
3.2 一般状态量对设备的性能和安全运行影响相对较小的状态量。
3.3 重要状态量对设备的性能和安全运行有较大影响的状态量。
3.4 部件并联电容器装置（集合式电容器装置）上功能相对独立的单元称为部件。
3.5 金属氧化物避雷器的状态并联电容器装置（集合式电容器装置）及其部件的状态分为：正常状态、注意状态、异常状态和严重状态。
3.6 正常状态各状态量均处于稳定且良好的范围内（在规程规定的警示值、注意值（以下简称标准限值）以内），可以正常运行。
3.7 注意状态单项（或多项）状态量变化趋势朝接近标准限值方向发展，但未超过标准限值，仍可以继续运行。
应加强运行中的监视。
3.8 异常状态单项重要状态量变化较大，已接近或略微超过标准限值，应监视运行，并适时安排停电检修。
3.9 严重状态单项重要状态量严重超过标准限值，需要尽快安排停电检修。
电力电容器基础知识讲解
电力电容器基础知识讲解主讲：概述高压断路器短路电流的开合并联电容器的保护并联电容器的运行与维护1.接线类型及优缺点：目前在系统中运行的电力电容器组的接线有两种：即星形接线和三角形接线。
电力企业变电所采用星形居多，工矿企业变电所采用三角形居多。
三角形接线优点：可以滤过3倍次谐波电流，利于消除电网中的3倍次谐波电流的影响。
三角形接线缺点：当电容器组发生全击穿短路时，故障点的电流不仅有故障相健全电容器的放电涌流，还有其他两相电容器的放电涌一、并联电力电容器的接线流和系统短路电流。
故障电流的能量往往超过电容器油箱能耐受的爆裂能量，因而经常会造成电容器的油箱爆裂，扩大事故。
星形接线优点：当电容器发生全击穿短路时，故障电流受到健全相容抗的限制，来自系统的工频短路电流将大大降低，最大不超过电容器额定电流的3倍，并没有其他两相电容器的放电涌流，只有故障相健全电容器的放电电流。
故障电流能量小，因而故障不容易造成电容器的油箱爆裂。
在电容器质量相同的情况下，星形接线的电容器组可靠性较高。
并联电力电容器的接线与电容器的额定电压、容量，以及单台电容器的容量、所连接系统的中性点接地方式等因素有关。
220～500kV变电所，并联电力电容器组常用的接线方式：（1）中性点不接地的单星形接线。
（2）中性点接地的单星形接线。
（3）中性点不接地的双星形接线。
（4）中性点接地的双星形接线。
6～66kV为非直接接地系统时，采用星形接线的电容器中性点不接地方式2.电容器的内部接线（1）先并联后串联：此种接线应优先选用，当一台电容器出现击穿故障，故障电流由来自系统的工频故障电流和健全电容器的放电电流组成。
流过故障电容器的保护熔断器故障电流较大，熔断器能快速熔断，切除故障电容器，健全电容器可继续运行。
（2）先串联后并联：当一台电容器出现击穿故障时，故障电流因受与故障电容器串联的健全电容器容抗限制，流过故障电容器的保护熔断器故障电流较小，熔断器不能快速熔断切除故障电容器，故障持续时间长，健全电容器可能因长时间过电压而损坏，扩大事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BAMH集合式电力电容器
1 概述
1.1集合式并联电容器主要用于10KV、35KV工频电力系统进行无功补偿。
以提高电网功率因数，减少线损，改善电压质量，充分发挥发电、供电设备的效率。
由于该产品采用集合式结构，因而占地面积小，安装维护方便，可靠性高，运行费用省，特别是适用于大型变电站户外集中补偿及城市电网改造。
1.2该产品目前有BFMH、BAMH等2个系列。
1.2.1该产品型号的代表意义如下：
户外式
相数
额定容量（千乏）
额定电压（千伏）
集合式
介质代号（M表示全膜介质）
浸渍剂代号（F表示苯基二甲苯基乙烷，
A表示苄基甲苯）
并联电容器
1.2.2示例：BAMH11/√3-8000-3W
表示：浸渍苄基甲苯，全膜介质的集合式并联电容器，额定电压为11/√3KV，额定容量为8000Kvar，三相，户外式。
1.3使用环境条件
1.3.1安装地点海拔高度不超过1000米。
注：用于海拔高于1000米地区的电容器，订货时请特别注明。
1.3.2使用环境温度
a.用苯基及二甲苯基乙烷浸渍的产品：-25℃～+45℃；
b.用苄基甲苯浸渍的产品：-40℃～+45℃。
1.3.3抗震强度：水平方向0.25g，垂直方向0.125g。
1.3.4周围不含有对金属有严重腐蚀气体或蒸汽，无导电尘埃，无剧烈的机械振动。
2主要性能指标
2.1集合式并联电容器的主要参数和外形尺寸见附表1（10KV），图1-4；附表2（35），图9-12.电容器的成套布置方式灵活多样，故仅提供部分典型布置形式以供参考，见图5-8和图13-15.图中场地尺寸均有裕度，在保证安全距离的情况下，用户可以做适当的调整，也可根据自己的情况选择其他布置方式。
2.2稳态过电压
电容器的连接运行电压为1.00Un，且能在如表1所规定的稳定过电压下运行相应的时间。
能为电容器所耐受而不受到显著损伤的过电压值取决于持续时间，总的次数和电容器的温度，表1中高于1.15Un过电压是以在电容器的寿命期间发生总共不超过200次为前提确定的。
表1
2.3操作过电压和过电流
用不重击穿和无弹跳的开关投切电容器时可能发生第一个峰值不大于
2√2倍施加电压（方均根值），持续时间不大于1/2周波的过渡过电压，相应过渡过电流峰值可能达到100In，在这种情况下，允许每年操作1000次。
2.4稳态过电流
电容器允许在由于电压升高及谐波造成的有效值为1.3In的稳定过电流下运行，对于电容具有最大正偏差的电容器，这个过电流允许达到1.43In。
2.5工频加谐波过电压
如果电容器在不高于1.10Un下长期运行，则包括所有谐波分量在内的电压峰值不超过1.2√2Un。
2.6电容偏差
电容器的电容与其额定值的偏差不超过0～+5%，三相电容器任意两相实测电容值中最大值与最小值之比≤1.02.
2.7电容器的介质损耗角正切值
全膜介质结构电容器：tgδ不大于0.0004.
2.8在使用环境温度内电容器在额定容量下连续运行时，其内部油温不超过65℃。
2.9出线套管爬距：10KV不小于410mm；35KV不小于1200mm
2.10导电杆能承受的扭距见表2.
表2
3结构简介与特点
3.1结构简介
3.1.1集合式并联电容器主要由内部电容器单元、框架、箱体、油补偿器和出线套管组成。
电容器单元内的元件全部采用露箔式结构，每个元件串有一根熔丝，当某个元件击穿时，其它完好元件即对其放电，使熔丝在毫秒级的时间内迅速熔断，将故障元件切除，从而使电容器能继续正常运行。
电容器单元安装在框架上，根据不同的电压和容量作适当的电气连接，并通过导线与箱盖上的出线套管相联，供进出线及放电线圈联接用。
根据用户的要求可将放电线圈放在电容器箱体侧壁或箱盖上。
3.1.2箱体由钢板焊接而成，箱盖上装有出线套管，金属膨胀器及压力释放器。
箱壁两侧焊有吊装攀（8000kvar以上的大容量产品装有片式散热
器），箱壁一侧的下部装有注油阀、取油样阀及M16接地螺栓。
3.1.3所有规格的集合式电容器均采用金属膨胀器来补偿箱体内的油因温度变化而产生的体积变化。
金属膨胀器由不锈钢薄板焊接而成。
由于采用了全密封结构，因此不需要对箱体内的冷却绝缘油进行定期过滤和更换。
3.1.4电容无功补偿装置一般有高压开关柜、串联电抗器、氧化锌避雷器及其记录仪、放电线圈、隔离开关、接地刀闸、集合式电容器等组成。
当采用双星形接线时，还包括中性点电流不平衡保护用电流互感器。
3.1.5串联电抗器串接在电容器回路中，用于抑制高次谐波，限制合闸涌流。
A．用于抑制5次及以上谐波时，电抗器可按X1/Xc=4.5%～6%配置。
B．用于抑制3次及以上谐波时，电抗器可按X1/Xc=12%～13%配置。
C.仅用于限制合闸涌流时，电抗器可按X1/Xc=0.5%～1%配置。
3.1.6放电线圈并接在电容器的两端，当电容器断开电源时，能将电容器两端剩余电压在5秒内自√2Un降至50V以下。
3.2特点
3.2.1集合式并联电容器采用小元件加内熔丝的设计方案，靠内熔丝将损坏的元件断开仅使容量有微小的变化，电容器仍能继续运行，延长了检修周期，提高了运行可靠性。
3.2.2集合式并联电容器由多个带铁壳的电容器单元组合而成，容量大小，一次结线方式及继电保护形式可根据用户需要而定，方便省事。
3.2.3集合式并联电容器由于将多个电容器单元组合在一个箱体内，因此它与普通构架式电容器组相比，具有占地面积小，用于户外安装不必建房，可大大节省基建投资；同时安装方便，对电容器组的维护、检测也只需要在一台电容器上进行，大大减少了运行维护工作量及费用。
4继电保护
4.1电容器内部故障保护形式
根据一次结线方式的不同，集合式并联电容器采用电压纵差保护和开口三角不平衡电压保护，或中心点不平衡电流保护。
4.1.1电压纵差保护：每相设置一台一次线圈带中间抽头，并带两个二次线圈的专用放电线圈，其二次线圈按差动方式接线后接一个电压继电器，
作为电容器内部故障的指令元件。
4.1.2开口三角不平衡电压保护：每相设置一台放电线圈，三相的二次线圈接成开口三角后接一个电压继电器，作为电容器内部故障的指令元件，启动开关跳闸，其整定值按某个串联段电压超过1.1～1.15倍额定值进行计算设定。
4.1.3双星形中性点不平衡电流保护：在两中性点间接一个电流互感器。
其二次侧接一个电流继电器作为电容器内部故障的指令元件，启动开关跳闸。
4.2集合式并联电容器外部保护形式
4.2.1过电压保护按不超过1.1Un要求整定。
4.2.2失压保护按母线电压的60%进行整定。
4.2.3过电流速断保护按短路进行整定，过电流按躲过最大负荷进行整定。
4.2.4用户亦可根据自己的要求选择继电保护的形式。
5包装运输
5.1集合式并联电容器为木箱包装，其底脚用M16的螺栓固定在木箱底座上，可用叉车或吊车装卸。
在运输过程中，应按包装箱上的储运标记进行铲或吊的作业；包装箱应按标记上箭头的指示方向直立放置，严禁倒置或侧卧放置，装运过程中应防止发生翻倒和碰撞。
5.2包装箱拆除后，用叉车铲运电容器时，特别应防止散热片与叉车的铲架相碰，以免造成散热片漏油。
6安装维护
6.1用铲运或吊运的方法将电容器安装在混凝土座基上，并用M16的螺栓固定。
在起吊电容器本体时，必须使用箱壁两侧的吊攀。
箱盖上的吊环供吊芯时使用，不能用作起吊电容器的本体。
安装过程中特别应防止损坏套管和散热片。
6.2电容器、放电线圈，电抗器就位后，按照选定的一次结线方式联接。
6.3与电容器的所有电气连接必须紧固可靠，避免因接触不良造成电容器的损坏。
6.4电容器投运前应做好外壳表面、套管及其它各电气联接部位的清洁
工作，并应定期清扫已保证运行安全。
对电容器外壳应定期进行油漆。
6.5电容器在运行过程中，一旦出现报警、跳闸等情况，应查明原因，在未查明原因前，不得重新合上开关。
6.6电容器在运行过程中一旦内部发生故障，需吊芯检查时，应事先与我公司联系，以便派人协助修理。
6.7集合式并联电容器箱体内的油为变压器油，主要起绝缘冷却作用，在投入运行以后只要不发生渗漏，一般不需要对冷却绝缘油进行定期检测，用户也可根据自己的要求，对箱体内的冷却绝缘油规定一个检测周期，但必须对放出的油量进行补充。
6.8电容器从电网切除后，虽已自动放电，但在人体接触其导电部位前仍需将端子短接并接地。
电容器自回路断开后一分钟内不得重新投入。
6.9电容器箱体下部的注油阀只有在必须换油的情况下才能开启，否则不得随意开启。
7验收
7.1用户收到电容器后，应进行外观检查，检查铭牌与所订电容器规格是否相符，箱体、套管、压力释放阀、金属膨胀器是否有缺损，以及是否有渗漏油。
7.2电容器投运前应进行验收试验，此项试验的目的是检验电容器在运输中是否受到损伤，以确保要安装的电容器是良好的。
试验按JB7112-2000《集合式并联电容器》或DL/T628-1997《高电压并联电容器》标准，在有条件时，推荐进行下列项目的试验：
A．测量电容；
B．极对壳耐压试验。
试验电压应为出厂试验值的75%或更低；
C．复测电容。
