数字中继E1及中国一号信令简介
中国一号信令

我国采用的方式
另外还对长途自动接续作如下规定:不允许发 端市话局记发器直接向转接/终端长话局记发器 发送记发器信号,而必须由发端长话局记发器 转发至转接/终端长话局;也不允许转接/发端 长话局记发器直接向终端市话局记发器发送记 发器信号,而必须由终端长话局记发器转发至 终端市话局记发器。 但是,当终端市话局装设在终端长话局内,转 接/发端长话局可直接发送信号至终端市话局。
信令编码
分前向和后向两种,采用120Hz等差级频。 前向信号用1380~1980Hz高频群,六中取二, 共15种;数字0-9,表示主、被叫号码;数字 11-15可用来表示测试连续呼叫、优先呼叫、 控制卫星电路段数字等。在不同的应用场合或 接续阶段,前向记发器信号有不同的含义。 后向记发器信号是对前向记发器信号的控制和 证实。例如,数码1表示要求发下一位号码, 数码2表示要求从第一位发起;而当终端局收 完被叫最后一位号码后,即回送A3信号。此后, 后向记发器信号用来表示被叫用户状态。 记发器信令编码具体含义见下。
发展
早期使用的局间信令都是随路信令。程控交换 机使用之后,原有的随路信令系统因为信令传 递速度慢,容量小,无法适应程控交换机的需 要,所以开始使用公共信道信令,即各话路的 信令通过专用的指令信道传送。 由于数据链路速率高,可以分时地传送许多话 路所需信令。因而可达到节省设备投资的目的。 CCITT建议的标准化No. 7信令系统最适用于数 字网络。
多频互控信令(MFC)
这种信号方式中,前向和后向信号都是连续的, 对每一个前向信号都用一个后向信号加以证实。 多频互控方式的传送过程分4拍进行: 一:发端局向收端局发送第一位前向信号; 二:收端局接收和识别此前向信号,回送第一位 后向证实信号,证实已收到了前向信号,并给 发端局信息以决定下一次发送什么前向信号; 三:发端接收和识别到该后向信号后,停发前向 信号。 四:收端局识别出前向信号已停发后,停发后 向信号。

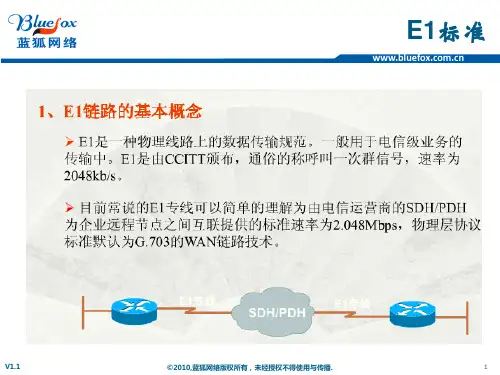

E1的详细精讲

打环为了测试线路及模块是否有问题,打环收环,拉断收断;特别是在远程打 环的时候,如果拉断没有收到断:通道被环回了,通道被断开、通道错接。
V1.1 ©2010,蓝狐网络版权所有,未经授权不得使用与传播. 2
E1标准
电话A 电话C 数字程控交 换机PBX 数字程控交 换机PBX 数字中继线
模拟信号 电话B
·· ·· A01010101 B01010101 ··
模拟信号
32个8bit封装成1个帧,每秒8000帧
▪ 光端机:实现光电转换的设备。 ▪ 协议转换器:实现物理层协议规范转换的设备 ▪ 注:在我国的实际网络项目中,主要是方式1和方 式3的连接,尤其是第一种方式最为常见。
V1.1 ©2010,蓝狐网络版权所有,未经授权不得使用与传播. 12
E1的基本接入方式
V1.1
©2010,蓝狐网络版权所有,未经授权不得使用与传播.
30
E1/CE1接口的配置与排错
r1#show interfaces serial 0/0:0 Serial0/0:0 is up, line protocol is down (looped) r1#debug ppp neg PPP protocol negotiation debugging is on 00:50:32: Se0/0:0 LCP: TIMEout: State REQsent 00:50:32: Se0/0:0 LCP: O CONFREQ [REQsent] id 55 len 10 00:50:32: Se0/0:0 LCP: MagicNumber 0x0170939D (0x05060170939D) 00:50:32: Se0/0:0 LCP: I CONFREQ [REQsent] id 55 len 10 00:50:32: Se0/0:0 LCP: MagicNumber 0x0170939D (0x05060170939D)
E1中国一号信令

E1中国一号信令安装培训目录1. 硬件的安装 (4)1.1. 板卡设置 (4)1.2. 连接交换机 (4)2. 中国一号信令基础 (4)2.1. 什么是中国一号 (4)2.2. 中国一号信令在E1数据帧上的承载 (5)2.3. 线路信令简介 (6)2.3.1. 简单线路信令交互过程 (10)2.4. 寄发器信令简介 (10)2.4.1. 简单寄发器信号交互过程 (12)3. 软件调试说明 (12)3.1. E1接口配置 (12)3.2. E1 voice port配置 (13)3.2.1. 按照用户的线路设置配置ds0-group (13)3.2.2. ds0-group上的配置(voice-port模式) (13)3.2.3. 其它命令(全局) (13)3.3. 交换机调试界面简介 (14)3.4. VIM-1E1上一些有用的show信息 (15)3.4.1. show voip hdv-controller (15)3.4.2. show voip r2 slot (16)3.4.3. show voip hdv-break (17)3.4.4. show voip hdv-regs (17)3.4.5. show voip hdv-mem (19)3.4.6. show voip hdv-tone 2 (20)3.5. VIM-1E1上的相关调试信息 (20)3.5.1. debug voip event r2 (20)3.5.2. debug voip error r2 (20)4. 调试步骤及注意事项 (20)4.1. 调试步骤 (20)4.1.1. 准备安装 (20)4.1.2. 调通E1线路 (21)4.2. 调试注意事项 (24)4.2.1. E1接口可能启动数分钟后才能正常使用 (24)4.2.2. 确认E1接口是否使用中国一号 (24)4.2.3. 不给与E1网关互通的网关voice-port配置主叫号码可能无法作主叫呼通244.2.4. 单路调试成功后再改成实际配置 (24)5. 疑难问题列表 (24)5.1. 没有给交换机配置寄发器信令板是无法呼通的 (24)5.2. 使用auto-dsp-reset命令 (25)5.3. 怎样使E1网关透传被叫手机关机的语音提示 (25)5.4. 拨号匹配方式的选取 (25)5.5. dialpeer配置顺序的影响 (26)5.6. 通过E1的console口察看问题 (26)5.7. 从寄存器信息中分析线路信号的收发情况 (26)5.8. 从寄存器信息中分析寄发器信号的收发情况 (26)注:修正处以红笔标记。
信令系统介绍——培训教材

振铃信令 应答(摘机)
复原(挂机)
被叫
用户线信令
局间信令
用户线信令
SS1、SS7、DSS1信令系统简介
中国一号信令
SS1 属于局间信令
七号信令
SS7 属于局间信令
数字一号信令
DSS1、30B+D、 ISDN PRI
属于局-用户信令
属于随路信令
属于共路信令
属于共路信令
传递
符合OSI参考模型
符合OSI参考模型
网络内可以共存多种协议 系统内可以共存多种信令
具有网间协议和网-用户间协 具有局间信令和局-用户间信
议
令
信令的基本概念
2.信令的分类
按信令的信道分,信令可分为两大类:随 路信令和公共信道信令。
随路信令是信令和话音在同一话路中传送 的信令方式,中国一号信令属于此类信令。
交换效率较低
交换效率高
交换效率高
不适合组建大规模的 交换网(成本、接续 效率、信令容量)
目前组建大规模的 交换网的首选(成 本、接续效率、信 令容量)
适合企业级用户(维护 简单、效率高)
中国一号信令原理
一、线路信令(DL信令)
在数字中继的TS16内传送 Af Bf Cf Df Ab Bb Cb Db
DSS1信 令 系统 又 称为 3 0 B+D 或 ISDN PRI信令系统。
DSS1信令系统概念
ISDN(Integrated Services Digital Network,综合业务数字网) 是以综合 数字电话网(IDN)为基础发展演变而形 成的通信网,能够提供端到端的数字连 接,用来支持包括话音和非话在内的多 种电信业务。用户能够通过有限的一组 标准多用途用户—网络接口接入网内。

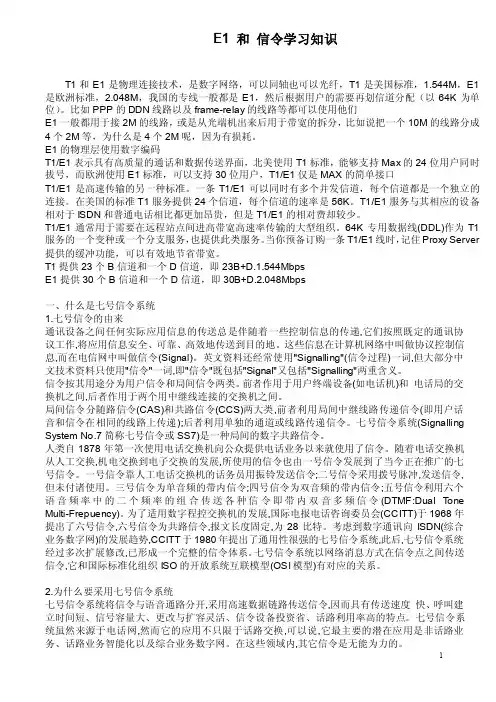

E1和信令学习知识

E1 和信令学习知识T1和E1是物理连接技术,是数字网络,可以同轴也可以光纤,T1是美国标准,1.544M,E1是欧洲标准,2.048M,我国的专线一般都是E1,然后根据用户的需要再划信道分配(以64K为单位)。
比如PPP的DDN线路以及frame-relay的线路等都可以使用他们E1一般都用于接2M的线路,或是从光端机出来后用于带宽的拆分,比如说把一个10M的线路分成4个2M等,为什么是4个2M呢,因为有损耗。
E1的物理层使用数字编码T1/E1表示具有高质量的通话和数据传送界面,北美使用T1标准,能够支持Max的24位用户同时拔号,而欧洲使用E1标准,可以支持30位用户,T1/E1仅是MAX的简单接口T1/E1是高速传输的另一种标准。
一条T1/E1可以同时有多个并发信道,每个信道都是一个独立的连接。
在美国的标准T1服务提供24个信道,每个信道的速率是56K。
T1/E1服务与其相应的设备相对于ISDN和普通电话相比都更加昂贵,但是T1/E1的相对费却较少。
T1/E1通常用于需要在远程站点间进高带宽高速率传输的大型组织。
64K专用数据线(DDL)作为T1服务的一个变种或一个分支服务,也提供此类服务。
当你预备订购一条T1/E1线时,记住Proxy Server 提供的缓冲功能,可以有效地节省带宽。
T1提供23个B信道和一个D信道,即23B+D.1.544MbpsE1提供30个B信道和一个D信道,即30B+D.2.048Mbps一、什么是七号信令系统1.七号信令的由来通讯设备之间任何实际应用信息的传送总是伴随着一些控制信息的传递,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。
这些信息在计算机网络中叫做协议控制信息,而在电信网中叫做信令(Signal)。
英文资料还经常使用"Signalling"(信令过程)一词,但大部分中文技术资料只使用"信令"一词,即"信令"既包括"Signal"又包括"Signalling"两重含义。
数字中继E1及中国一号信令简介.

数字中继E1及中国一号信令简介1.1 数字型线路信令1.1.1 30/32 路PCM 系统传输信号的编码格式30/32 路PCM 系统中30 个话路数字型线路信号是由第16 时隙按复帧抽样集中传送(每一复帧由16 个子帧组成)。
其中,每一话路的两个传送方向有各有a、b、c、d 四位码可供线路编码,第16 时隙的信号结构格式如表1.1 所示。
表1.1 第16 时隙比特分配其中: X 为备用比特,未用时置1。
Y 为复帧失步对告比特。
Y=0,表示正常;Y=1,表示复帧失步对告。
当c、d 比特未用时,应置C=1,d=1。
1.1.2 编码含义我国国家标准GB3971.2-83《电话自动交换网局间中继数字型线路信号方式》规定了具体的技术指标,每个话路双向各占用4 位码(a、b、c、d)传送其线路信号。
考虑到目前我国的实际需要,前向采用af、bf、cf 三位码,后向采用ab、bb、cb 三位码来表示(df、db 置为1)。
其含义见表1.2。
表1.2 编码含义1.1.3 信号标志编码表1.3 给出了市话局至市话局呼叫局间中继的信号标志编码。
表1.4 给出了市话及长话全自动局至PABX 间PCM 信号标志编码的部分规定。
其它应用环境的编码要求可参看国有标准或有关规范。
表1.3 市话局至市话局信号标志编码一数标方式表1.4 市话及长话全自动局至PABX 间PCM 信号标志编码1.2 局间多频记发器信号方式的介绍1.2.1 记发器信号的功能、特点与要求局间记发器信号是主要用作电话自动接续的控制信号,用以选择路由、选择被叫用户,管理电话网等。
其特点是:记发器信号数量多;记发器信号设备数量少,但较复杂。
为了加快接续速度,减少主叫用户拨号后等待被叫用户应答的时间,缩短记发器等待公用控制设备和局间中继电路被占用的时间,以及保证信号的正确传送,要求记发器信号采用传送速度快、有检错能力、信号容量大的信号方式。
考虑到记发器信号是在用户通话前利用话音电路传送的,整个话音频带(300-3400Hz)可以作为传送记发器信号的频带,所以记发器广泛采用具有传送速度快、具有一定检错能力、信号容量大的带内多频编码记发器信号(简称多频记发器信号)。
E1和CE1

2048 kbit/s接口传输n×64 kbit/s的数据
信号时 一组 n×64 kbit/s信号时,幀时隙填充如下: × 信号 • TS0:见上; • TS16: 保留, 或作64 kbit/s信令信道. If 2 < n < 15, TS1 to TSn are filled with n×64 kbit/s data [see图 a)]; If 15 < n < 30, TS1 to TS15 and TS17 to TS(n + 1) are filled with n×64 kbit/s data[see图 b]]. 其余信道全填充1;
一组 n×64 kbit/s信号时,幀时隙填充图示
传输多路 n×64 kbit/s信号时图示 × 信号时图示
信号时E1幀时隙填充规则 多路 n×64 kbit/s信号时 幀时隙填充规则 × 信号时 对于对任意一路 n×64 kbit/s 信号: • TS0:如上; • TS16: 保留,或作 64 kbit/s 信令信道; 其余信道: TS (x) :n×64 kbit/s的第一个时隙填入2048 kbit/s 幀的TS (x) ; – If x < 15 and x + (n – 1) < 15, or, if x3 > 17 and x + (n – 1) < 31, 填充时隙TS (x) to TS (x + n – 1) [see 图 a) and b)];
E1和CE1 和
傅科荣
E1
E系列为中国和欧洲采用的基于话音信号 64kbps的等级复用系列 E1=2.048mbps 支持帧中继,X25等通讯协议 E1最本来的用法是在用作语音交换机的数字 中继时,把一条E1作为32个64K来用,时隙0 和时隙16传输控制信令,所以一条E1可以传 30 路 话 音
通信基础知识:E1T1业务介绍及其区别

通信基础知识:E1T1业务介绍及其区别E1/T1业务在通信设备中应用广泛。
自从进入通信行业,所见到的通信设备产品大部分都带有E1业务,而T1业务则是近期在开发设备中所要实现的业务类型。
那么,E/T1业务具体指什么呢?可以用来干什么?它们有什么区别?带着这些疑问,让我们来揭开E1/T1业务的面纱。
话务语音通信常识话音时隙的帧频率为8000帧/S,每帧8bit,即一路话音信号的速率为64kbit/S。
E1/T1简介——什么是E1/T1,用来干什么T1/E1表示具有高质量的通话和数据传送界面,属PDH(准同步数字系列,Pseudo-synchronous Digital Hierarchy)体系接口,最初应用于电话公司的数字化语音传输。
北美使用T1标准,能够最多支持24位用户同时拔号,而欧洲使用E1标准,可以支持30位用户。
E1/T1都是ITU-T统一规定的电接口速率,遵从标准ITU-TG.703/704。
E1是欧洲标准的基群速率2.048Mbps,T1是北美和日本标准的基群速率1.544Mbps。
中国采用的是欧洲标准即E1。
关于E1① 一条 E1在同轴电缆线上是 2.048M的链路,用 PCM(脉冲编码调制 )编码。
② 一个 E1的帧长为 256个 bit,分为 32个时隙,一个时隙为 8个 bit。
③ 每秒有 8k个 E1的帧通过接口,即 8K*256=2048kbps。
④ 每个时隙在 E1帧中占 8bit, 8*8k=64k,即一条 E1中含有 32个 64K。
E1帧结构E1分为成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余 31个时隙可以用于传输有效数据;在成复帧的 E1中,除了第 0时隙外,第 16时隙是用于传输信令的,只有第 1到 15,第 17到第 31共 30个时隙可用于传输有效数据;而在不成帧的 E1中,所有 32个时隙都可用于传输有效数据。
当 E1用于七号信令时,在 32个时隙( Time Slot)中,第 0时隙被用作帧同步信息,一般使用第 16时隙作为 7号信令的通道,其余30个时隙被用作语音通道。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
For personal use only in study and research; not for commercial use数字中继E1及中国一号信令简介1.1 数字型线路信令1.1.1 30/32 路PCM 系统传输信号的编码格式30/32 路PCM 系统中30 个话路数字型线路信号是由第16 时隙按复帧抽样集中传送(每一复帧由16 个子帧组成)。
其中,每一话路的两个传送方向有各有a、b、c、d 四位码可供线路编码,第16 时隙的信号结构格式如表1.1 所示。
表1.1 第16 时隙比特分配其中: X 为备用比特,未用时置1。
Y 为复帧失步对告比特。
Y=0,表示正常;Y=1,表示复帧失步对告。
当c、d 比特未用时,应置C=1,d=1。
1.1.2 编码含义我国国家标准GB3971.2-83《电话自动交换网局间中继数字型线路信号方式》规定了具体的技术指标,每个话路双向各占用4 位码(a、b、c、d)传送其线路信号。
考虑到目前我国的实际需要,前向采用af、bf、cf 三位码,后向采用ab、bb、cb 三位码来表示(df、db 置为1)。
其含义见表1.2。
表1.2 编码含义1.1.3 信号标志编码表1.3 给出了市话局至市话局呼叫局间中继的信号标志编码。
表1.4 给出了市话及长话全自动局至PABX 间PCM 信号标志编码的部分规定。
其它应用环境的编码要求可参看国有标准或有关规范。
表1.3 市话局至市话局信号标志编码一数标方式表1.4 市话及长话全自动局至PABX 间PCM 信号标志编码1.2 局间多频记发器信号方式的介绍1.2.1 记发器信号的功能、特点与要求局间记发器信号是主要用作电话自动接续的控制信号,用以选择路由、选择被叫用户,管理电话网等。
其特点是:记发器信号数量多;记发器信号设备数量少,但较复杂。
为了加快接续速度,减少主叫用户拨号后等待被叫用户应答的时间,缩短记发器等待公用控制设备和局间中继电路被占用的时间,以及保证信号的正确传送,要求记发器信号采用传送速度快、有检错能力、信号容量大的信号方式。
考虑到记发器信号是在用户通话前利用话音电路传送的,整个话音频带(300-3400Hz)可以作为传送记发器信号的频带,所以记发器广泛采用具有传送速度快、具有一定检错能力、信号容量大的带内多频编码记发器信号(简称多频记发器信号)。
1.2.2 多频记发器信号的脉冲方式和互控方式带内多频编码记发器信号可分为脉冲方式和互控方式。
(1)多频脉冲方式(MFP)脉冲方式又称非互控方式。
这种带内多频编码记发器信号是一种具有一定时宽、单向传送的多脉冲信号。
用这种方式所传送的m 位信息,是由m 个一定时宽的多频脉冲所组成的脉冲串。
每个多频脉冲代表一位信息,由n 个频率中取2 个频率组成,一般n=6。
从6 个频率取2 个(简称6 中取2)组合,可组成15 种信号。
这种单向传送方式,只有从发端局向终端局方向传送的脉冲信号,即只有前向信号,没有从终端局向发端局发送的证实信号,即没有后向证实信号。
在两个交换局之间的一段电路上,它的传送速度快。
CCITT 的No.5 和R1记发器信号就是采用这种无后向证实的脉冲式带内多频编码信号方式。
(2)多频互控方式(MFC)互控方式的带内多频编码记发器信号简称多频互控记发器信号。
在这种信号方式中,前向信号和后向信号都是连续的,它对每一个前向信号都用一个后向信号加以证实。
多频互控(MFC)方式的传送过程分4 拍进行:第一拍:发端局发送第一位前向信号;第二拍:收端局接收和识别此前向信号,即回送第一位后向证实信号,它不仅证实已收到了前向信号,并向发端局提供信息,以决定下一次发送什么前向信号;第三拍:发端接收和识别到该后向信号后,立即停发前向信号。
第四拍:收端局识别出前向信号已停发后,立即停发后向信号。
当发端局识别后向信号已停发后,即可根据所收后向信号的要求,发送下一位前向信号,开始下一个互控过程。
由于互控信号的任一端所发出的信号都是连续的,只有在对端接收器可靠地接收和识别完毕,并回送信号,再经本端接收器可靠地接收和识别对端回送的信号后,才停止发送。
所以,互控方式的信号能适应于有不同响应时间和识别时间的各种接收器,它具有传输可靠,适应性较强等优点,但在两个交换局之间的一段电路上,互控方式的传送速度比脉冲方式的慢。
欧洲采用的R2 记发器信号和我国采用的记号发器信号均为互控带内多频编码信号方式。
R2 记发器信号的前向与后向信号均采用6 中取2 编码,有15 种,后向信号采用4 中取2编码,有6 种。
下面仅介绍我国多频记发器信号的编码。
1.2.3 我国多频互控记发器信号的编码我国采用的多频互控记发器信号,前向信号用1380,1500,1620,1740,1860,1980Hz 的高频群,按6 中取2 的编码,可组成15 种信号。
后向信号用1140,1020,900,780Hz 的低频群,按4 中取2 编码,可组成6 种信号。
信号编码组合见表2.1。
表2.1 多频信号编码组合前向记发器信号包括数字0-9,用以表示主、被叫号码,数字11-15 可用来表示测试连续呼叫、优先呼叫、控制卫星电路段数字等。
在不同的应用场合或接续阶段,前向记发器信号有不同的含义,如在发端市话局发端长话局的呼叫接续中,它还可用来表示主叫用户类别:用户待等级(普通、优先),计费种类(定期,立即,免费等),在接续的后阶段,又表示通信业务类别(电话、传真、数据),呼叫类别(市内呼叫、长途、半自动呼叫)等。
后向记发器信号是对前向记发器信号的控制和证实。
例如,数码1 表示要求发下一位号码,数码2 表示要求从第一位发起;而当终端局收完被叫最后一位号码后,即回送A3 信号。
此后,后向记发器信号用来表示被叫用户状态,例如,数码1 表示被叫空闲,数码4 表示被叫用户忙或机键拥塞等。
1.2.4 记发器信号的传送方式记发器信号经过多段电路时,其传送方式有三种:逐段转发方式、端到端方式和混合方式。
(1)逐段转发传送方式逐段转发的记发器信号只在两个交换局间一段电路上进行传送,转接局记发器则必须接收上一局送来的全部数字信号,并向下一局转发必要的数字信号。
现以长途自动接续为例,并设被叫用户在长途区号为27 的城市,其市内电话号码为45561,且经过两个转接长话局,则其逐段转发过程如图2.2 所示。
A 局选到转接局8 局时,A 局记发器需向B 局记发器发送长途全自动字冠“0”,长途区号27及被叫市话号码45561;B 局收到该号码后,根据长途区号等进行选择,如所选下一局C 局仍为转接局,B 局向C 局转发02745561 全部号码,C 局根据所收长途区号等选到终端长话局D 局时,C 局就向D 转发被叫用户市话号码45561。
逐段转发传送方式的优点是:信号只经过一段电路传送,信号识别容易,对记发器的收、发码器和对电路的传输质量要求较低。
但在多段电路上采用逐段转发传送方式,其信号传送速度较慢,转接局记发器被占用时间较长。
R1 和No.5 脉冲式多频记发器信号采用逐段转发传送方式。
(2) 端到端传送方式所谓“端到端”传送方式,就是终端局记发器接收由发端局记发器沿转接局已接通之电路直接发来的信号;转接局记发器只接收用以选择路由数字信号,不转发任何信号,且在接通转接电路后立即释放;发端局记发器在信号传送过程中自始至终地工作。
R2 和我国互控式多频记发器信号通常采用端到端传送方式。
现仍以上述长途自动接续的情况为例,用图2.3 来表示端到端传送过程。
图中A 局选到转接局B 局时,A 局记发器向转接局B 局发送用以选择路由的数字信号长途全自动字冠“0”,长途区号27,长途区号后一位4(区号后一位也用以选择接续路由,若主叫为普通用户,则区号后一位为市话号码第一位,作一般接续;若主叫类别为“优先呼叫”或测试呼叫,则区号后一位为相应的长途接续类别标志KC 作优先呼叫接续,或作为其它相应的接续);转接局B 局根据号码选择路由,若所选C 局又是一个转接局,则B 局在接通电路后,其记发器就向A 局回送后向信号(确切情见以后介绍的记发器信号发送顺序),要求A 局记发器向C 局从第一位发起,B 局记发器随之释放;A 局记发器向C 局记发器发送用以选择路由的数字信号0274;C 局根据所收号码,如选择到终端局D 局,则在接通电路后,即向A 局回送后向信号A1,要求A 局向D 局发送被叫市话号码45561;D 局在接至被叫用户后,即向A 局回送后向信号,A 局记发器才释放。
端到端传送方式的优点是:在多段电路接续中,从全程来看,信号传送速度快,转接局记发器被占用时间较短,但信号经多段电路送,对记发器的收、发码器和电路传输质量要求较高。
(3) 混合方式在电话网大而复杂,有些电路的传输质量不高时,多频互控记发器信号若采用完全端到端传送方式,则将使信号传送不可靠;但若采用完全逐段转发方式,则全程传送信号速度将很慢,各转接局记发器和局间中继电路被占用时间将相当长。
为了解决这一矛盾,可采用一种所谓混合传送方式,原则上仍采用端到端传送方式,但当转接局所连接的两条电路中,只要有一条劣质电路(传输质量指标达不到规定要求的电路),转接局的记发器就必须要求发端局(或上一局)的记发器向它发送全部数字信号,并向下一局转发必要的数字信号。
混合方式不仅适用于长途电话网,也适用于本地电话网。
例如,在大城市和郊区县组成的本地电话网中,局间中继电路损耗超过一定指标时,汇接局记发器就需转发信号。
我国的带内多频编码记发器信号就采用这种混合方式。
另外,还对长途自动接续作如下规定:不允许发端市话局记发器直接向转接长话局或终端长话局的记发器发送记发器信号,而必须由发端长话局记发器转发至转接长话局或终端长话局;也不允许转接长话局或发端长话局记发器直接向终端市话局记发器发送记发器信号,而必须由终端长话局记发器转发至终端市话局记发器。
然而,当终端市话局与终端长话局合为一个局(长市合一局,即T/LS 局)时转接长话局或发端长话局可直接发送信号至终端市话局。
1.2.5 多频记发器信号的种类及基本含义多频记发器信号的基本含义如表2.4 所示。
表2.4 记发器信号的基本含义(1)前向I 组信号前向I 组信号由接续控制信号和数字信号组成。
1、KA 信号KA 信号是发端市话局向发端长话局或发端国际局前向发送的主叫用户类别信号,KA 信号提供本次接续的计费种类(定期、立即、免费)和用户等级(普通、优先)信息。
这两种信息的相关组合用一位KA 编码表示,因此,KA 为组合类别信号,KA 包括国内自动用户类别和国际自动用户类别,见表2.5。
2、KC 信号KC 信号是长话局间前向发送的接续控制信号,它具有保证优先用户优先接通、控制卫星电路段数、完成指定呼叫及其它指定接续(如测试呼叫)的功能。
