给排水及工艺管道安装工程施工方法及技术要求室内外给排水及工艺管道安装工程，主要包括：室内给水(冷、热) 系统、室内排水系统、消火栓给水系统、纯水循环水系统、压缩空气系统、屋面雨水排水系统和室外给水系统、污废水排水系统、雨水排水系统、工艺冷却循环水系统等。
下面是管道安装工程的施工程序、主要施工方法和技术措施简要的叙述。
并对施工中容易出现的质量问题进行剖析，提出可行性防治措施或解决办法，各系统管道所用的材质及连接方式见下表：管道工程材质及连接方式表序号系统名称管材选用连接方式1 室内给水系统冷水：PE聚乙烯管电熔焊连接热水：PB聚丁烯热水管热熔连接2 室内排水系统立管：U-PVC螺旋管粘接横管：U-PVC排水管粘接3 室内消火栓给水系统热镀锌钢管丝扣连接4 纯水系统给水聚丁烯PB管5 室内压缩空气系统无缝钢管焊接6 车间屋面雨水排水系统PVC管粘接7 室外给水系统DN50- DN 80： PPR 热熔连接DN100- DN 200：球墨铸铁承插连接8 室外污废水系统PVC双壁波纹管承插连接9 室外雨水排水系统PVC双壁波纹管承插连接1工艺冷却循环水SUS304不锈钢管焊接1.4.1 管道安装总体原则和施工程序1.4.1.1 管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地面；先设备就位、后工艺配管；先施工室内部分再施工室外部分。
同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。
室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。
1.4.1.2 主要施工程序1) 室内管道安装施工主要工序流程图如下：材料确定 样品呈批 试验专题方案 试验准备 预留、预埋 套管形式规格选定 模具、套管定位 管道下料 管道预制管道加工 支吊架制作 支吊架选型 材料准备支架安装 管道安装 管道系统试验 管道冲洗防腐保温卫生洁具安装 管道消毒、系统试验 交工验收材料准备及验收2) 室外管道安装施工主要工序流程图如下：技术交底材料检验测量放线管沟开挖标高测量清理沟底沟底垫沙标高测量管道安装井室砌筑闭水试验隐蔽验收土方回填交工验收1.4.2 材料准备及验收1.4.2.1 对进场材料进行严格检查，必须符合设计要求。
(全)给排水管材选用表
(全)给排水管材选用表
1、给排水管材选用表
本文档旨在提供一份最新最全的给排水管材选用表，以供参考使用。
以下是对各个章节内容的细化介绍。
章节一：管材分类
1.1 金属管材
1.1.1 铸铁管
1.1.2 钢管
1.1.3 铜管
1.1.4 不锈钢管
1.2 塑料管材
1.2.1 PVC管
1.2.2 PE管
1.2.3 PP管
1.2.4 ABS管
1.2.5 PPR管
1.3 复合管材
1.3.1 PEX-Al-PEX管
1.3.2 PERT-Al-PERT管
1.3.3 PPR-Al-PPR管
1.3.4 PE-Al-PE管
章节二：给水管材选用
2.1 耐压性能要求
2.2 耐热性能要求
2.3 耐化学腐蚀性能要求
2.4 排水量要求
2.5 安装便捷性要求
章节三：排水管材选用
3.1 耐压性能要求
3.2 耐热性能要求
3.3 耐腐蚀性能要求
3.4 密封性能要求
3.5 防震性能要求
章节四：其他管材选用注意事项
4.1 管材连接方式选择
4.2 管材品牌选择
4.3 管道直径选择
4.4 管材价格与性能综合评估
附件：
附件一：各类管材性能对照表格附件二：管材标准及相关指南
法律名词及注释：
1. 法律名词1：解释1
2. 法律名词2：解释2
（根据实际情况添加）
本文档所涉及附件如下：
附件一：各类管材性能对照表格附件二：管材标准及相关指南
本文档所涉及的法律名词及注释：
1. 法律名词1：解释1
2. 法律名词2：解释2
（根据实际情况添加）。
给排水管材材料选用表
低温抗冲性能优良，易燃
①dn≤63承插热熔连接
②dn＞63对接热熔连接
③dn≤160电熔连接
《给水用聚乙烯（PE）管材》GB／T 13663－2000
《建筑给水聚乙烯类管道工程技术规程》
CJJ/T98－2003
与20℃、50年、概率预测97.5％的静液压强度σLPL（MPa）
公称压力等级：PN1.00 PN1.25 PN1.60
建筑物内应采用PN1.6MPa管材；
管材线膨胀系数：0.07 mm/m.℃；同材质管件；自熄
①胶粘承插接口
（dn≤110）
②橡胶圈承插柔性连接
（dn≥63）
《建筑给水硬聚氯乙烯管道设计与施工验收规程》
CECS 41:2004
02SS405－１《硬聚氯乙烯（PVC－U）给水管安装》
建筑给排水管材选用表（室内给水）
序号
管材名称
管材规格
连接方式
适用规范、标准
标准图号
备注
1
硬聚氯乙烯（PVC-U）给水管
公称外径：dn20 dn25 dn32 dn40 dn50 dn63 dn75 dn90 dn110dn125 dn160 dn200 dn225 dn250 dn280 dn315
③对接氩弧焊接口
④卡箍法兰式连接≥DN100
公称直径：DN100DN125DN150DN200
沟槽式卡箍连接
序号
管材名称
管材规格
连接方式
适用规范、标准
标准图号
备注
7
热浸镀锌钢管
公称直径：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN150 DN200 DN250 DN300
给排水管材选用表(室外埋地排水管)
给排水管材选用表（室外埋地排水管）序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注1 硬聚氯乙烯（PVC－U）平壁管公称外径：De160De200De250De315 De400De500De630①承插粘接De160、De200（适用于建筑小区排水）②承插胶圈接口De160～De630(属柔性连接)《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层2 硬聚氯乙烯（PVC－U）加筋管公称直径：DN225 DN300 DN400DN500 承插胶圈接口《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层3 硬聚氯乙烯（PVC－U）双壁波纹管公称外径：De160De180De200De225 De250De280De315De355De400 De450De500De560De630De710 De800De900De1000De1100 De1200其中常用的有：De225 De315De400De500De630De800De900De1000De1100De1200承插胶圈接口《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层4 硬聚氯乙烯（PVC－U）钢塑复合缠绕管公称直径：DN200DN300DN400DN500 DN600DN700 DN800 DN900 DN1000DN1200内套管粘接《埋地硬聚氯乙烯排水管道工程技术规程》CECS122：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注5 聚乙烯（PE）双壁波纹管公称外径：De160De200De250De315 De400De500De630De800 De1000 De1200承插胶圈接口《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm中粗砂垫层；较差土质基底铺设200mm砂砾石垫层公称直径：DN150 DN200 DN225 DN250 DN300DN400 DN500 DN600 DN800 DN1000DN1200①承插胶圈接口②双承胶圈接口③哈夫外固接口6 聚乙烯（PE）缠绕结构壁管公称直径：DN150DN200DN300DN400DN500DN600DN700DN800DN900DN1000DN1100 DN1200 DN1300 DN1400DN1500 DN1600 DN1700 DN1800DN1900 DN2000 DN2100 DN2200DN2300 DN2400DN2500①承插胶圈接口②双承胶圈接口③电熔，热熔④不锈钢卡箍等《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层7 聚乙烯（PE）钢塑复合缠绕管公称直径：DN600DN700DN800DN900DN1000DN1200内接套管焊接《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层8 钢带增强聚乙烯（PE）螺旋波纹管公称直径：DN800DN1000DN1200①焊接②内衬焊接热熔《埋地聚乙烯排水管道工程技术规程》CECS164：200404S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层序号 管材名称 管材规格 连接方式 适用规范、标准 标准图号 备注9 增强聚丙烯（FRPP）模压管公称直径：DN200DN225DN300DN400 DN500DN600 DN700 DN800 DN900 DN1000DN1100 DN1200标准管长：2000mm承插胶圈接口04S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层10 玻璃纤维增强塑料夹砂（RPM）管公称直径：DN400DN500DN600DN700DN800DN900DN1000DN1200①承插胶圈接口②双承胶圈接口《埋地给水排水玻璃纤维增强热固性树脂夹砂管管道工程施工及验收规程》CECS129：200104S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层11 高密度聚乙烯（HDPE）双壁波纹管公称直径：DN500DN600DN800 DN1000DN1200承插胶圈接口参04S520《埋地塑料排水管道施工》一般土质基底铺设100mm粗砂垫层；较差土质基底铺设200mm砂砾石垫层12 高密度聚乙烯（HDPE）承插式双壁缠绕排水管公称直径：DN200DN300DN400DN500DN600DN700DN800DN900DN1000DN1100DN1200 DN1300 DN1400 DN1500DN1600 DN1700 DN1800 DN1900DN2000 DN2100 DN2200DN2300DN2400DN2500 DN2600 DN2700DN2800 DN2900 DN3000可配套HDPE塑料检查井承插胶圈接口参04S520《埋地塑料排水管道施工》一般土质基底铺设100mm中粗砂垫层；较差土质基底先铺设150mm砂砾石垫层，上面再铺50mm中粗砂垫层注：塑料排水检查井井筒外径d200――适用De160塑料排水管道；井筒外径d315――适用De160、De200、De250、De315塑料排水管道；井筒外径d450――适用De315、De400塑料排水管道；井筒外径d630――适用De400、De500、De630、De710、De800塑料排水管道。
给排水常用管材尺寸对照表
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700 DN800 DN900 DN1000 DN1100 DN1200 DN1300 DN1400 DN1500 DN1600 DN1700 DN1800 DN1900 DN2000 DN2100 DN2200 DN2300 DN2400 DN2500
无缝钢管 GB/T8163-2008
HG20553(Ⅰa) HG20553(Ⅱ)
D21.3×2.9 D26.9×2.9 D33.7×3.2 D42.4×3.6 D48.3×3.6 D60.3×4.0 D76.1×4.5 D88.9×4.5 D114.3×5.0 D168.3×5.0 D219.1×6.3 D273.0×6.3 D323.9×6.3 D355.6×8.0 D406.4×8.0 D457×8.0 D508×10.0 D610×10.0 D711×10.0 D813×11.0 D914×11.0 D1016×12.5
说明
给排水工程中管径大于DN250，输送 介质为水的管道，不推荐采用无缝钢 管，所选用钢管壁厚等级： Sch20(DN>50),Sch40(DN≤50)， 制 造验收标准GB/T8163,尺寸标准 HG20553,或GB/T17395
GB/T3091-2008可 作为镀锌钢管及 其他类型钢管热 镀锌处理的技术 标准
表中带【 】的尺寸规格属于规范 SY/T5037-2000之外的规格，材料表 中须注明，提交商务部与供货方协商 供货
图纸上可标注为 常用于室内给水管道，冷水管选用 含有腐蚀性介质的压力排污管道可考 DN，但在说明中 S5,热水管选用S2.5，图纸上可标注 虑采用，低温易变脆，严寒地区慎 应附规格对照表 为DN，但在说明中应附规格对照表 用，埋地管道过路须加套管

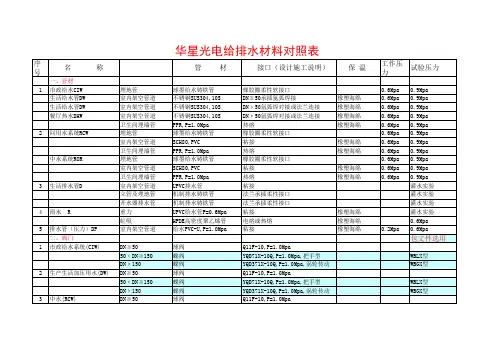

深圳华星光电给排水材料对照表
