如何在“通电自感”实验中观察到“断电自感”现象
第３３卷第１期 ２０１２正 物 理教师 ＰＨＹＳＩＣＳ ＴＥＡＣＨＥＲ Ｖ０１．３３ Ｎｏ．１ （２Ｏ１２）
物理实验·
如何 在“通电自感’’实验中观察 到“
黄春如
（江西省樟树第三中学，江西樟树３３１２００）
本刊２０１１年第９期刊登了《为何在“通电自感”实验 中观察不到“断电自感”现象》一文．指出在使用“Ｊ２４４６自
感现象演示器”左侧的器材做通电自感实验时，延时效果
比较明显，但用它做断电自感实验时，却观察不到灯泡闪 亮的现象，使得断电自感现象只能独立地使用示教板右侧
的器材来演示． 我们在教学的过程中使用该示教板演示时，学生也提
出了上述同样的问题：为何示教板左侧装置断电时电流也
发生了改变，却不能象示教板右侧装置那样观察到断电自
感现象的发生？围绕着学生的问题，我们从通断电自感装
置的异同上找原因，引导学生从理论上去分析，理论指导
实践寻找突破口，通过实验验证来破除学生心中的疑惑．
该文在现象分析中指出：从能量的角度来看，存储在
Ｌ中的磁场能在ｓ断开后转变成电能释放出来后按一定 比例分配给Ａ。、Ａ 、Ｒ和Ｌ，Ａ 上获得的能量不足以使其
亮度有肉眼可见的明显变化．文章从理论和实验的角度分
析了问题产生的原因，但没有提出解决的办法．怎样才能
用这套装置在断电时也看到自感现象呢？为了解决这一
问题，在原有实验装置的基础上，我们加入了ＬＥＤ来改进
实验方案，收到了很好的效果．
ＬＥＤ是“发光二极管”（１ｉｇｈｔ ｅｍｉｔｔｉｎｇ ｄｉｏｄｅ）的英文缩写，
它既能发光又具有单向导电性，工作电压一般为２～
５ Ｖ之间．它相对传统的灯泡具有：能耗低、光效高、寿命长 等一系列优点，由于其节能环保因而逐步替代了传统灯泡．
１观察断电自感的实验方案
方案１：将图１实验器材中的Ａ 用反向并接的ＬＥＤａ、
ＬＥＤｂ替代，如图２．通电自感实验中，当开关Ｓ闭合瞬间，
能明显发现Ａｚ比ＬＥＤａ迟亮一会儿；待正常发光后，再断
开开关Ｓ，此时可观察到反向连接的ＬＥＤｂ能闪亮一下再
熄灭，这就是断电自感所显现的效果．
静Ｒ 姥
图１ 图２
方案２：在图２的基础上，将Ａ 用ＬＥＤｃ替代，如图３．
通电自感实验中，当开关Ｓ闭合瞬间，发现ＬＥＤｃ与ＬＥＤａ
几乎同时亮；待正常发光后，再断开开关ｓ，此时可观察到
反向连接的ＬＥＤｂ能闪亮一下再熄灭，同样能观察到断电
自感所显现的效果． 上述方案各有优缺点，图２中通电瞬间虽能明显地观察 断电自感’’现象
到 比ＬＥＤｃ迟亮一会儿的现象，一
方面是自感现象作用的结果．另一方
面在于灯泡 和ＬＥＤ通电时的发光 机理不同，亮度响应速度存在差异，钨
丝灯泡通电发光的响应速度较ＬＥＤ
要慢一些．由于ＬＥＤ通电响应速度 快，受电流变化的影响小，因而在图３ 图３
中观察不到通电自感现象．图２中由 于产生现象原因的不唯一，使得通过现象立即形成结论就有
点牵强．为了验证自感的因素占优势还是响应速度差异的因 素占优势？此时可用滑动变阻器调整成等阻值的电阻取代线
圈Ｌ，再进行对比实验，可以发现：现象的结果还是自感的因素
占优．尽管通电自感现象有上述一些原因，但在图２、图３实验
中，断电自感现象都能明显观察到．在实际的教学中，把图１、 图２、图３实验方案结合起来使用，观察实验现象并逐步深入
分析，可使学生形成正确的结论，消除心中的疑惑．
２将通、断电自感融为一体的实验方案 如图４，电源Ｅ采用３～６ Ｖ干电池，Ａ为０～０．６ Ａ直
流电流表，Ｒ为０～５Ｏ Ｑ滑动变阻器，线圈用线径约０．５
ｍｍ的漆包线在直径为２～２．５ ｃｍ的ＰＶＣ管上绕１００圈 左右．铁芯用废旧彩电行磁芯，ＬＥＤ１、ＬＥＤ２用小型高亮度
管或从废旧游戏机上拆用并刻上符号．
图４
实验步骤：闭合开关ｓ，调整滑动变阻器的阻值，使电
流在０．３ Ａ左右且与ａｂ连接的ＬＥＤ１、ＬＥＤ２均不亮，此时
ＬＥＤ１虽与电源正向连接，但与之并联的线圈电阻很小，其 两端的电压不足以点亮ＬＥＤ１．之后反复通断开关Ｓ，使ａｂ
线圈中的电流通断变化（自感产生的条件），可发现ＬＥＤ１、
ＬＥＤ２交替闪亮． ‘ 原因分析：图５为开关Ｓ通、断变化时，线圈中产生的
自感电动势及其等效电路．由图可知：ｓ接通瞬间，线圈中
的电流增大，由法拉第电磁感应定律及楞次定律可知，线 圈中将产生下正上负的感应电动势，阻碍电流的变化，正
是由于这一变化，使得ＬＥＤ１两端的电压升高，因而从静
态态时的不亮到接通瞬间的闪亮．同理可分析出开关ｓ断 开瞬间，线圈中产生出上正下负的自感电动势，使静态时不
２９
— Ｖｏ１．３３ Ｎｏ．１ （２Ｏ１２） 物 理 教 师 ＰＨＹＳＩＣＳ ＴＥＡＣＨＥＲ 第３３卷第１期 ２０１２矩
用传感器演示摩擦力的实验研究
马述刚
（新疆乌鲁木齐市第二十中学８３０００１）
人教版新课程高中物理必修１课本第３章《相互作
用》的第３节摩擦力，是高中物理教学的重点和难点．其中
静摩擦力是被动力，它的大小随外力的变化而变化，具有 应变的特点，是学生理解的难点之一．要突破这个难点最 好借助演示实验，为此，本人结合自己的教学实践设计制
作了一套摩擦力的演示仪．它不仅可以演示和摩擦力相关
的一系列问题，还可以借助力传感器和计算机将摩擦力的 变化形象直观地演示出灵，现介绍如下．
１器材准备
带有定滑轮的长木板１块，演示弹簧称１个，小桶一
个，沙子（或食盐）若干，小车和小滑块１个，钩码若干
（５０ｇ），天平１台，方木块２块（１４０ ｃｍＸ ５０ ｃｍ），铁棒２个；
力传感器１套，计算机１台．
２制作过程
如图１所示，将两块木板用钉子连接固定好作好底座
和背板．把两根铁棒固定在背板上，间距为ｌｍ．将带有定
滑轮的长木板用４根细线系牢并悬挂在两个铁棒上，使滑
板平面水平．把钩码和小滑块用细线连接并绕过定滑轮．
弹簧秤水平固定在背板上，并使其水平钩在滑板右面．
图１
３演示内容
３．１演示摩擦力的相互性
将各部分如图安装好，在细绳下端挂一个钩码，使滑 块和滑板间不发生相对运动．我们看到右边拉着滑板的弹 簧秤有读数，并且读数和钩码的总重力相等．根据平衡条
件可知，滑板对小滑块的静摩擦力大小等于钩码的重力， 其方向向右．小滑块对滑板的摩擦力大小等于弹簧秤对滑
板的拉力，其方向向左．此现象说明滑块与滑板之间相互
作用的摩擦力大小相等、方向相反．
３．２演示静摩擦力的大小的变化
将钩码取下，换成小桶．在小桶中加入少量的沙子，小
滑块没有滑动，说明它受到的静摩擦力与细线对它的拉力
平衡；根据二力平衡，传感器一端显示的拉力大小等于这
个静摩擦力．慢慢增加小桶中的沙子，可以在计算机上看
到，静摩擦力在慢慢增大．这说明静摩擦力大小随着沿接
触面切线方向的外力增大而增大． ３．３演示最大静摩力与滑动摩擦力的关系
在前面实验的基础上，如果不断地增加沙子，当增到
定数值后，小滑块开始滑动了，滑块刚好滑动的瞬间拉
力的大小就等于最大静摩擦力．当滑块滑动时，这个拉力 值又减小了．说明滑动摩擦力小于最大静摩擦力．这个变
化过程通过传感器可以直观在计算机上显示出来．
３．４演示滑动摩擦力并测定动摩擦因数
在小桶中加入适量沙子，使滑块在木板上匀速滑动，
说明滑动摩擦力与拉力平衡．如果再往小桶中增加沙子，
滑块加速滑动，但此时传感器显示拉力大小不变，说明滑 动摩擦力不随切线方向的外力变化而变化．用天平称出小 滑块的质量，算得总重力大小等于它对木板的压力，还可
以计算出动摩擦因数．
该演示仪的特点是：选材容易，制作简单，演示操作容
易，现象直观明显，可以演示有关摩擦力的内容较多． （收稿日期：２０１ｌ—Ｏ７—２８）
亮的ＬＥＤ２在断开瞬间闪亮．因而出现ｓ通、断变化时
ＬＥＤ１、ＬＥＤ２交替闪亮的结果．
图５开关通、断瞬闻的等效电路
这一设计方案，还有利于学生亲身感受变化的电流一
（产生）变化的磁场一（产生）感应电动势，使得电磁感应教
３０一 学中的理论分析在实际操作中得到体验．操作方法如下：
在开关ｓ闭合时，ＬＥＤ１、ＬＥＤ２皆不亮，此时用手轻提磁芯
的上半部分，可将磁芯整体提离桌面．这是因为，线圈通电 产生的磁场使磁芯磁化，磁芯上下之问具有吸引力所致．
当断开开关ｓ时，电流减小导致磁场减弱，磁芯间的吸引力
力减小，下半部分与上半部分分离，跌落到桌面．开关通、
断变化，引起电流变化，磁场必然变化，因而产生感应电动 势，导致ＬＥＤ１、ＬＥＤ２交替闪亮． 上述实验方案从问题出发，层层递进，使学生在知识的
学习中能更好地经历过程、体会方法，达到从亲身体验中去
理解和掌握知识．符合新课程的教学目标要求．且材料简单
易得，便于学生动手操作． （收稿日期：２０１１一Ｏ９—１６）
如何在“通电自感”实验中观察到“断电自感”现象
作者：黄春如作者单位：江西省樟树第三中学,江西樟树,331200刊名：物理教师英文刊名：Physics Teacher年，卷(期)：2012(1)
本文链接：http://d.g.wanfangdata.com.cn/Periodical_wuljs201201016.aspx
新教材高中物理第二章电磁感应4互感和自感导学案新人教版选择性必修第二册
1
4.互感和自感
1．知道什么是互感现象和自感现象。2.观察通电自感和断电自感实验现象，了解自感现象中自感电动势的作用。3.知道自感电动势的大小与什么有关，理解自感系数和自感系数的决定因素。4.通过对自感现象的研究，了解磁场的能量。
一、互感现象
1．互感：两个相互靠近的线圈，当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生□01感应电动势。这种现象叫作互感，这种感应电动势叫作□02互感电动势。
2．互感的应用：利用互感现象可以把□03能量由一个线圈传递到另一个线圈。变压器就是利用□04互感现象制成的。
3．互感的危害：互感现象可以发生于任何两个相互靠近的电路之间。在电力工程中和电子电路中，互感现象有时会影响电路的正常工作。
二、自感现象
1．自感：当一个线圈中的电流□01变化时，它所产生的变化的磁场在线圈本身激发出□02感应电动势。这种现象称为自感，由于自感而产生的感应电动势叫作自感电动势。
2．通电自感和断电自感
三、自感系数
1．自感电动势的大小：E＝□01LΔIΔt，其中L叫作自感系数，简称自感或电感，单位是□02亨利，简称亨，符号是□03H。常用的单位还有毫亨(mH)、微亨(μH)。 2
2．决定线圈自感系数大小的因素：线圈的□04大小、□05形状、□06匝数，以及是否有□07铁芯等。
四、磁场的能量
1．自感现象中的磁场能量
(1)线圈中电流从无到有时：其中的磁场从无到有，这可以看作电源把能量输送给□01磁场，储存在□02磁场中。
(2)线圈中电流减小时：□03磁场中的能量释放出来，转化为电能。
2．电的“惯性”：自感电动势有阻碍线圈中□04电流变化的“惯性”。
判一判
(1)任何两个电路之间都能产生互感现象。( )
(2)线圈中产生的自感电动势较大时，其自感系数一定较大。( )
(3)线圈中的电流增大时，线圈中的自感电动势也一定增大。( )
提示：(1)×

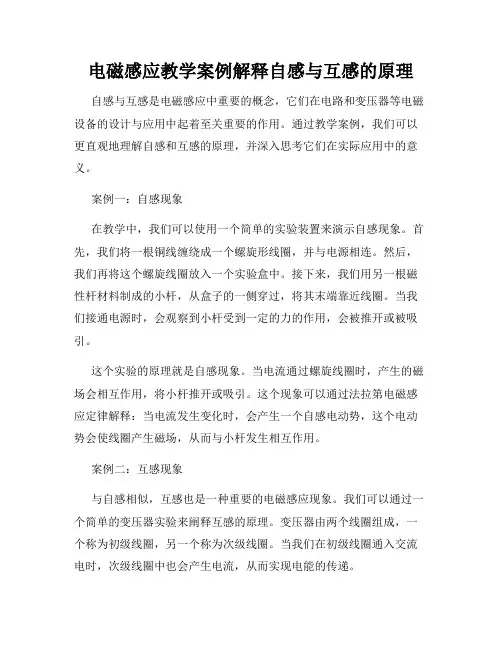

电磁感应教学案例解释自感与互感的原理
电磁感应教学案例解释自感与互感的原理
自感与互感是电磁感应中重要的概念，它们在电路和变压器等电磁设备的设计与应用中起着至关重要的作用。通过教学案例，我们可以更直观地理解自感和互感的原理，并深入思考它们在实际应用中的意义。
案例一：自感现象
在教学中，我们可以使用一个简单的实验装置来演示自感现象。首先，我们将一根铜线缠绕成一个螺旋形线圈，并与电源相连。然后，我们再将这个螺旋线圈放入一个实验盒中。接下来，我们用另一根磁性杆材料制成的小杆，从盒子的一侧穿过，将其末端靠近线圈。当我们接通电源时，会观察到小杆受到一定的力的作用，会被推开或被吸引。
这个实验的原理就是自感现象。当电流通过螺旋线圈时，产生的磁场会相互作用，将小杆推开或吸引。这个现象可以通过法拉第电磁感应定律解释：当电流发生变化时，会产生一个自感电动势，这个电动势会使线圈产生磁场，从而与小杆发生相互作用。
案例二：互感现象
与自感相似，互感也是一种重要的电磁感应现象。我们可以通过一个简单的变压器实验来阐释互感的原理。变压器由两个线圈组成，一个称为初级线圈，另一个称为次级线圈。当我们在初级线圈通入交流电时，次级线圈中也会产生电流，从而实现电能的传递。 这个实验的背后原理是互感现象。当交流电流通过初级线圈时，产生的磁场会穿过次级线圈，从而在次级线圈中诱导出电动势，并驱动电流的产生。这个过程通过互感系数来描述，互感系数越大，次级线圈中诱导出的电流越大。
通过以上两个案例，我们可以清晰地理解自感和互感的原理。自感和互感都是电磁感应现象，它们没有直接的物理接触，却通过磁场相互作用来实现能量传递。自感和互感的发现和应用对于电路和变压器设计都具有重要意义。
在实际应用中，自感和互感有许多重要的应用场景，如电路中的滤波器、电感耦合放大器和电源变压器等。自感和互感可以通过调整线圈的节数、线圈的材料和线圈之间的距离来实现，从而满足不同的电磁设备设计需求。
总结起来，自感和互感是电磁感应中的重要概念，通过实验案例我们能够更直观地理解它们。自感和互感的原理可以通过法拉第电磁感应定律和互感系数来解释。在实际应用中，自感和互感具有重要的意义，可以应用于电路设计和变压器等电磁设备的制造。通过深入研究和理解自感和互感，我们能够更好地应用它们，创造出更先进的电磁设备，推动科技的进步。
高二物理自感日光灯原理知识精讲
高二物理自感日光灯原理
【本讲主要内容】
自感日光灯原理
【知识掌握】
【知识点精析】
本讲的重点、难点是知道普通日光灯的组成和电路图，知道日光灯管在点亮和正常发光时对电压和电流的不同要求，知道起动器和镇流器的构造和工作原理。
1、自感现象
演示1：通电自感现象。
观察指导：稳态效果；“过程”区别。
演示2：断电自感现象。
观察指导：稳态亮度和断开“过程”亮度的差异。
启发：这种现象是怎么形成呢？
配合下图分析
因为这种电磁感应是在自身回路形成的，所以称为“自感”。
（1）自感现象：由于导体本身电流的变化而产生的电磁感应现象叫自感现象。
刚才已经分析到了，自感现象的形成是因为有自感电流和原电流的叠加，而出现自感电流是因为有自感电动势。
（2）自感电动势：在自感现象中产生的感应电动势叫自感电动势。
自感电动势的作用是在闭合回路中形成自感电流。
和互感一样，自感只是电磁感应的一种特殊表现形式，因此，它的大小和方向规律仍然遵从楞次定律和法拉第电磁感应定律。
将法拉第电磁感应定律应用到自感的研究时，人们发现，自感电动势会形成一种特殊的表达形式，那就是——
自感电动势和电流变化率成正比。
意义解释
过渡：普通意义上的感应电动势和磁通变化率成正比，比例系数是什么？
自感电动势和电流变化率成正比，其比例系数又怎样呢？
2、自感系数
物理学家的研究表明，这个比例系数并不是和回路匝数无关，也并不是只和回路的匝数有关，我们把它称为——
自感系数：ε感= LtI中的L称为自感系数。
而且，影响自感系数的因素除了线圈匝数外，还有，线圈的长度、线圈的横截面积。
N越大、S越大、l越大，则L越大。
我们为什么要研究自感现象呢？
自感的利弊阐释 如果我们供电的电源变成交流——即大小和方向不停地随时间变化的电流，自感线圈的作用又会怎样？
3、日光灯电路
（和白炽灯比较）日光灯的优点（光线柔和，发光效率比白炽电灯高，其温度约在40～50℃，所耗的电功率仅为同样明亮程度的白炽灯之1/3～1/5。广泛用于生活和工厂的照明光源。）日光灯的安装（比较麻烦、造价较高）。

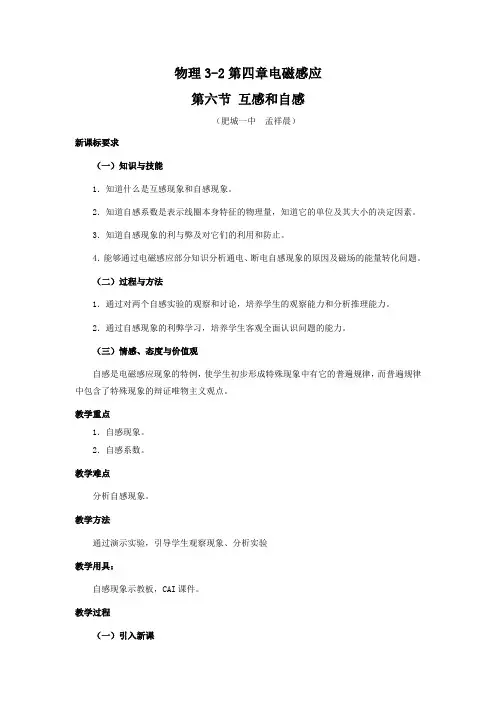

第六节互感和自感
