简支梁冲击试验原理
悬臂梁简支梁组合冲击试验机原理
悬臂梁简支梁组合冲击试验机原理悬臂梁简支梁组合冲击试验机，你可别看它名字长，听起来好像特别复杂，其实也就是一种用于测试材料抗冲击能力的设备。
听起来是不是有点像在拍电影，演员和道具都得经过考验，才能展示最完美的一面。
这种机器的作用嘛，简单来说，它就像一个超强的“捶打专家”，专门用来测试不同材料或者结构，受外力冲击时的反应。
就像人吃了辣椒后的反应，你以为它不痛吗？其实你得仔细观察，反应的速度、强度和持续时间，差别可大着呢。
好啦，那我们先从“悬臂梁”开始讲。
悬臂梁，顾名思义，就是一头固定，另一头自由的梁。
就像你在学校蹦蹦跳跳的时侯，你一跳，脚离开了地面，只有一只脚撑住整个身体，不一会儿就会发现，重心有点失衡对吧。
悬臂梁测试就这么个意思，梁的一端固定，另一端受力时就开始发生弯曲，测量这个弯曲的反应，就能知道材料的强度。
可别小看它，虽然只是弯曲，但能不能承受得住可关键了，正是这个“弯”，决定了它能不能支撑得住重物，能不能抵抗外部的冲击。
而“简支梁”，就稍微简单点了。
简支梁的两端都是支撑的，就像你的桌子四个角都放着支架，稳定得很，不会轻易倒掉。
这种结构在很多建筑中都能看到，像桥梁、楼板、甚至是一些大型设备的支撑架。
冲击测试时，简支梁两端稳定支撑，冲击波从中间传递过来，梁的反应就能给我们一个直接的反馈。
就像是你拍打桌子，桌子没有一端悬空，它的反应就更加“均衡”一些，但不代表不容易坏，正好相反，有时候这种设计反而更容易承受更大的压力，因为力分布得更加平均。
这俩结构合在一起，组合冲击试验机的作用就更强大了。
这就像把悬臂梁和简支梁的优点结合起来，打破了传统设计的局限，能够同时测试两种不同结构的反应。
两种结构一块儿测试，所得到的数据和实验结果更真实，更能反映出实际使用中可能出现的各种情况。
你想想，人生有时候也不是简单的二选一嘛，悬臂梁和简支梁合起来，力量加成，实验结果自然更加全面。
你要真是个工程师，或者在这方面有点想法的人，估计早就想深入研究这些结构是如何互相影响的了。
简支梁和悬臂梁缺口冲击强度的比较
简支梁和悬臂梁缺口冲击强度的比较文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]简支梁冲击强度IS0-179试验范围简支梁冲击试验是一种single point试验，测定的是受到摆锤的冲击时，材料所产生的抵抗力。
简支梁冲击能定义为试样在冲击负荷作用下，被破坏时吸收的能量。
它是一种性能指标，可用于生产过程的质量控制中，也可用于比较不同材料的韧性。
试验方法将试样水平放置，两端不固定。
释放摆锤，使其冲击试样。
若试样未被破坏，则换一个更重的摆锤并重复以上步骤，直到试样破坏。
试样规格试样的厚度为80×10mm。
有无缺口均可。
试验数据冲击能的单位为焦耳。
冲击强度是冲击能(J)与缺口处的横截面积之比。
试验数据越大，材料的韧性越大。
悬臂梁冲击强度(有缺口)ASTM D256 and ISO 180试验范围缺口试样悬臂梁式冲击试验测定的是材料被摆锤冲击时的抗冲性能。
悬臂梁冲击强度被定义为从材料开始破坏至完全破坏时所吸收的能量。
为了防止试样破坏，受冲击的试样上有缺口。
本实验可用于快捷的质量控制检验，以确定一个材料是否符合所需冲击强度要求，也可比较材料的韧性。
试验方法将试样夹紧于冲击试验机中，有缺口的一面对着摆锤边缘。
将摆锤释放，使其冲击试样。
如果试样未破坏，则换一个更重的摆锤，直到试样破坏。
本实验也可以在更低的温度下进行。
试样规格ASTM中的标准试样规格是64××3.2mm(2。
5××英寸)。
最普遍的厚度是3.2mm(0.125英寸)，而更好的厚度是mm英寸)，因为这个它不会那么容易弯曲或脆裂。
试样缺口的深度为10.2mm(0.4 英寸)。
ISO中标准试样是削去end tabs的1A型多用途试样。
削去后试样的规格为80×10×4mm。
试样缺口的深度为8mm。
试验数据ASTM冲击能的单位是J/m或ft-lb/in。
冲击强度是冲击能(以J或ft-lb 计)除以试样厚度得到的。

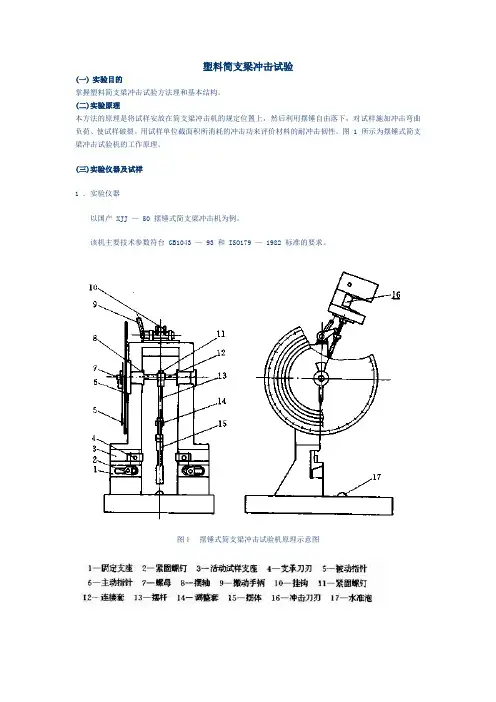

塑料简支梁冲击试验
塑料简支梁冲击试验(一)实验目的掌握塑料简支梁冲击试验方法理和基本结构。
(二)实验原理本方法的原理是将试样安放在简支梁冲击机的规定位置上，然后利用摆锤自由落下，对试样施加冲击弯曲负荷、使试样破裂。
用试样单位截面积所消耗的冲击功来评价材料的耐冲击韧性。
图 1 所示为摆锤式简支梁冲击试验机的工作原理。
(三)实验仪器及试祥1 ．实验仪器以国产 XJJ — 50 摆锤式简支梁冲击机为例。
该机主要技术参数符台 GB1043 — 93 和 ISO179 — 1982 标准的要求。
图１摆锤式简支梁冲击试验机原理示意图(1) 机体结构及性能见图 1 ，本试验机由机体、试样安放架、冲击锤、操纵机构及读数装置等五个部分组成。
①机体部分—包括机体、操纵机构、测量机构、摆轴和试样安放架组成，为确保安装平稳、准确，在机体上面设有水准泡 17 ，方便调试。
②试样安放架一—由固定支座 1 、紧固螺钉 2 、活动试样支座 3 、支承刀刃 4 组成。
试验前，应调整好活动试样支座间的距离，将试样紧靠在支座刀刃的支承面上。
③冲击锤———由摆轴 8 、上连接套 12 、摆杆 13 、调整套 14 、摆体 15 、冲击刀刃 16 等件组成。
该机共有五种能量摆锤供选用，其冲击储能分别为 2 ． 7J 、 7 ． 5J 、 15J 、 25J 、 50J 。
④操纵机构——由手柄 9 、挂钩 l ０等件组成。
当冲击摆扬起所需角度(160 ° ) 时，挂钩将摆上的调整套钩住。
搬动手柄时，挂钩脱开，冲击摆自由落下，对试样进行冲击试验。
⑤测量装置—一其作用是将试样受冲击后所消耗的能量指示出来，试样所消耗的冲击功数值按下式计算。
式中 P d —一冲击摆的冲击常数α——冲击前摆锤扬角β一一冲击后摆锤升角该机由于冲击摆常数和扬角均为常数，因此，只要测出试样冲断后摆锤的升角，就可计算出试样冲断时所消耗的能量。
该机读数刻度盘就是根据此原理来设计刻度的。
4 .塑料 —— 简支梁冲击强度的测定
试样应无扭曲，并且有相互垂直的平行表面。表面和边应无划痕、麻点，凹痕和飞边。 应对照直尺、矩尺和平板目视观察，和用螺旋测微器测量，检查试样是否符合要求。 对观察或测量到一项或几项不符合要求的试样，应在试验前舍弃或机械加工到合适尺寸 和形状。 6.1.5 缺口 6.1.5.1 缺口应按照 ISO 2818 进行机械加工制备。切割齿的形状应使试样产生如图 4-4 所示 的形状和厚度，且同主轴成直角。
表 4-3 方法编号、试样类型和缺口尺寸——不显示层间剪切断裂的材料
方法编号 ISO 179/leU
试样类型
冲击方向
缺口类型 无缺口
缺口底部半径 rN
缺口底部剩余宽度 bN
ISO 179/leA
1
ISO 179/leB
ISO 179/leC
侧
单缺口
向
冲 击
A
0.25±0.05
B
1.00±0.05
C
0.10±0.02
＊＊即将出版(ISO 2818—1980 修订版)
＊＊＊即将出版(ISO 3167—1983 修订版)
5.1.1 试验机为摆锤式，并具有刚性结构。应能测量试样破坏过程所吸收的冲击能，W。 此冲击能的值定义为摆锤原始能量 E 和摆锤破坏试样后剩余能量之间的差值。能量应准确
校准摩损失和空气阻力损失(见表 4—1 和 7.4)。
支座的形状如图 4-1 所示。跨度 L，是试样在支座上的接触线间距离，如图 4-2 规定。 冲锤应具有对准试样中心的装置，偏差在±0.05mm 以内。不同类型的试样可能需要不同的 支座。 5.2 测微器和测量仪
简支梁和悬臂梁缺口冲击强度的比较
简支梁和悬臂梁缺口冲击强度的比较Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT简支梁冲击强度I S0-179试验范围简支梁冲击试验是一种single point试验，测定的是受到摆锤的冲击时，材料所产生的抵抗力。
简支梁冲击能定义为试样在冲击负荷作用下，被破坏时吸收的能量。
它是一种性能指标，可用于生产过程的质量控制中，也可用于比较不同材料的韧性。
试验方法将试样水平放置，两端不固定。
释放摆锤，使其冲击试样。
若试样未被破坏，则换一个更重的摆锤并重复以上步骤，直到试样破坏。
试样规格试样的厚度为80×10mm。
有无缺口均可。
试验数据冲击能的单位为焦耳。
冲击强度是冲击能(J)与缺口处的横截面积之比。
试验数据越大，材料的韧性越大。
悬臂梁冲击强度(有缺口)ASTM D256 and ISO 180试验范围缺口试样悬臂梁式冲击试验测定的是材料被摆锤冲击时的抗冲性能。
悬臂梁冲击强度被定义为从材料开始破坏至完全破坏时所吸收的能量。
为了防止试样破坏，受冲击的试样上有缺口。
本实验可用于快捷的质量控制检验，以确定一个材料是否符合所需冲击强度要求，也可比较材料的韧性。
试验方法将试样夹紧于冲击试验机中，有缺口的一面对着摆锤边缘。
将摆锤释放，使其冲击试样。
如果试样未破坏，则换一个更重的摆锤，直到试样破坏。
本实验也可以在更低的温度下进行。
试样规格ASTM中的标准试样规格是64××3.2mm(2。
5××英寸)。
最普遍的厚度是3.2mm(0.125英寸)，而更好的厚度是mm英寸)，因为这个它不会那么容易弯曲或脆裂。
试样缺口的深度为10.2mm(0.4 英寸)。
ISO中标准试样是削去end tabs的1A型多用途试样。
削去后试样的规格为80×10×4mm。
试样缺口的深度为8mm。
试验数据ASTM冲击能的单位是J/m或ft-lb/in。
简支梁冲击试验机冲击破坏的原理
简支梁冲击试验机冲击破坏的原理简支梁冲击试验机是用于测试材料或构件在冲击载荷下的破坏表现的设备。
这种试验机是通过施加快速冲击负载来测定材料弹性、断裂和韧性等机械特性的设备。
本文将探讨简支梁冲击试验机破坏原理的主要因素。
冲击载荷简支梁冲击试验机使用的是快速冲击载荷，这是试验中的关键因素之一。
冲击力是定义为应用于物体上的瞬时力，通常用P来表示。
冲击力的大小决定了试验样品的破坏模式。
破坏模式破坏模式是决定试验结果的另一个关键因素。
在简支梁冲击试验中，焊接试样（如拉伸、扭转和剪切等试样）往往呈现出不同的破坏模式。
这些破坏模式可以通过在试验站中监测加载和解除加载过程中的变形来确定。
简单支承是指束端的支承方式为单点支承，因为只有单个支点对其进行支撑。
当简支梁受到快速冲击载荷时，切向应力和横向应力会快速升高，导致试样的破坏。
通常，破坏的形式有以下两种：贯穿破坏贯穿破坏是指在快速冲击载荷下，断裂面通过整个试样厚度而出现的破坏模式。
贯穿破坏通常发生在脆性材料、定义明确的金属材料（如铝或盐水），以及此类材料的缺陷处。
在贯穿破坏情况下，快速冲击力会施加在试样的顶部和底部，从而导致试样在中央出现裂口并分离。
弯曲破坏弯曲破坏是指在快速冲击载荷下，试样通过弯曲而形成的破坏模式。
弯曲破坏通常发生在韧性材料、有很高的断裂韧性或高弹性模量的材料。
在弯曲破坏情况下，快速冲击力会施加在试样中心，从而导致试样中心区域弯曲并最终破裂。
结论简支梁冲击试验机是评估材料和构件在冲击载荷下的表现和性能的关键工具之一。
熟悉冲击载荷、破坏模式和加载过程中的变形等因素，可以帮助研究人员优化试验工艺和更好地理解材料性能的原理，从而为实际应用提供基础数据。
简支梁式摆锤冲击试验方法
简支梁式摆锤冲击试验方法简支梁式摆锤冲击试验方法是一种常用的材料力学试验方法，用于评估材料的韧性和抗冲击性能。
本文将介绍简支梁式摆锤冲击试验方法的原理、设备和操作步骤。
一、原理简支梁式摆锤冲击试验方法是利用摆锤的动能对试样进行冲击，从而评估材料的韧性和抗冲击性能。
试样被夹在两个支架之间，摆锤从一定高度自由落下，撞击试样，试样受到冲击后发生破坏，摆锤的高度和试样的破坏形态可以用来评估材料的韧性和抗冲击性能。
二、设备简支梁式摆锤冲击试验设备由摆锤、支架、试样夹具、数据采集系统等组成。
其中，摆锤是试验的核心部件，由一定重量的铁球和一根长杆组成，长杆上装有传感器，用于测量摆锤的高度和速度。
支架用于夹住试样，试样夹具用于固定试样。
数据采集系统用于记录摆锤的高度和速度，以及试样的破坏形态。
三、操作步骤1. 准备试样：根据试验要求，制备符合标准的试样，并进行必要的预处理。
2. 安装试样：将试样夹在支架上，调整试样的位置和方向，确保试样与支架之间的距离和夹紧力符合标准要求。
3. 调整摆锤：将摆锤装在支架上，调整摆锤的高度和位置，使其与试样的中心对齐，并调整摆锤的重量和速度，以满足试验要求。
4. 进行试验：启动数据采集系统，使摆锤自由落下，撞击试样，记录摆锤的高度和速度，以及试样的破坏形态。
5. 分析结果：根据试验数据，计算试样的韧性和抗冲击性能，评估试样的质量和可靠性。
四、注意事项1. 试验前应检查设备和试样是否符合标准要求，确保试验的准确性和可靠性。
2. 操作时应注意安全，避免摆锤和试样对人员和设备造成伤害。
3. 试验后应及时清理设备和试样，保持设备的良好状态。
总之，简支梁式摆锤冲击试验方法是一种常用的材料力学试验方法，可以用于评估材料的韧性和抗冲击性能。
在进行试验时，应注意安全，遵守标准要求，确保试验的准确性和可靠性。
塑料简支梁冲击强度
测试试样与仪器
• ① 注塑标准试样
测试试样
试样表面应平整、无气泡、裂纹、分层和明显杂质。
缺口试样缺口处应无毛刺。 ② 板材试样
板材试样厚度在3～13mm之间时取原厚。大于13mm时应从
两面均匀地进行机械加工到10±0.5mm。4型试样厚度须加工到ຫໍສະໝຸດ 13mm．A型缺口试样
B型缺口试样
C型缺口试样
• ③ 测试仪器
• 简支梁冲击试验机 • 由摆锤、试样支座、能量指示机构
和机体等主要构件组成。能指示试 样破坏过程中所吸收的冲击能量.
支座尺寸
测试方法与步骤
测试方法按GB1043-2008规定进行。
• （1）对于无缺口试样，分别测量试样中部边缘和试样端部中心 位置的宽度和厚度，并取其平均值为试样的宽度和厚度。准确至 0.02mm。
• （2）根据试样破坏时所需的能量选择摆锤，使消耗的能量在摆 锤总能量的10%～85%范围内。
• （3）调节能量度盘指针零点，使它在摆锤处于起始位置时与主 动针接触。进行空白实验，保证总摩擦损失不超过表-3的数值。
• （4）抬起并锁住摆锤，把试样按规定放置在两支撑块上，试 样支撑面紧贴在支撑块上，使冲击刀刃对准试样中心，缺口 试样刀刃对准缺口背向的中心位置。
A ——试样吸收的冲击能量，J； b ——试样宽度，mm; d ——试样厚度，mm。
缺口试样简支梁冲击强度 (kJ／m2)
ak
A b dk
103
A ——缺口试样吸收的冲击能量，J； b ——试样宽度，mm； dk ——缺口试样缺口处剩余厚度，mm。
简支梁冲击强度测试原理
将试样放在冲击机上规定位置，然后使摆锤自由落下， 使试样受到冲击弯曲力而断裂，试样断裂时单位面积或单位 宽度所消耗的冲击功即冲击强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简支梁冲击试验原理
1. 引言
简支梁冲击试验是一种常用的结构动力学试验方法，用于研究结构在冲击载荷下的响应特性。
该试验原理基于简支梁的振动理论和冲击力学原理，通过施加冲击载荷并测量梁的振动响应，得到结构的动力学特性参数，如固有频率、阻尼比和模态形态等。
2. 简支梁的基本原理
简支梁是指两端固定，只在中间支承的梁结构。
在冲击试验中，梁的自由度主要为弯曲振动，可以通过横向位移和转角来描述。
通过施加冲击载荷，梁会发生振动，振动的幅值和频率与冲击载荷的大小和形状、梁的刚度和阻尼等因素有关。
3. 冲击载荷的施加
冲击载荷是指在极短时间内突然作用在结构上的载荷，可以通过冲击锤、冲击器或爆炸等方式施加。
冲击载荷的大小、形状和作用时间等参数会直接影响梁的振动响应。
4. 梁的振动响应测量
在冲击试验中，需要测量梁的振动响应，常用的方法包括加速度传感器和位移传感器。
•加速度传感器：通过测量梁上某一点的加速度来获取梁的振动响应。
加速度传感器通常采用压电传感器或惯性传感器，可以将加速度信号转换为电信号
进行采集和分析。
•位移传感器：通过测量梁上某一点的位移来获取梁的振动响应。
位移传感器可以采用线性变送器、光电编码器或激光测距仪等，可以直接测量梁的位移
或间接测量梁的位移。
5. 数据采集与处理
在冲击试验中，需要对加速度或位移信号进行采集和处理，以获取梁的动力学特性参数。
•数据采集：可以通过数据采集卡或振动分析仪等设备，将传感器测得的信号转换为数字信号进行采集和存储。
•数据处理：通过对采集到的信号进行时域分析、频域分析和模态分析等处理，可以得到梁的固有频率、阻尼比和模态形态等动力学参数。
6. 动力学参数的计算与分析
通过对冲击试验得到的数据进行计算和分析，可以得到梁的动力学参数。
•固有频率：可以通过频域分析得到梁的固有频率，即梁在没有外力作用下的自由振动频率。
•阻尼比：可以通过模态分析得到梁的阻尼比，即梁在振动过程中能量耗散的程度。
•模态形态：可以通过模态分析得到梁的模态形态，即梁在不同固有频率下的振动形态。
7. 应用与意义
简支梁冲击试验在工程领域中具有广泛的应用与意义。
•结构设计优化：通过冲击试验可以评估结构的动力学特性，帮助设计师优化结构的刚度和阻尼，提高结构的抗冲击能力。
•结构故障诊断：通过冲击试验可以检测结构的异常振动响应，帮助工程师诊断结构的故障原因，指导维修和改进措施。
•结构远程监测：通过冲击试验可以对结构进行长期的监测，实时获取结构的振动响应数据，帮助工程师评估结构的安全性和稳定性。
8. 总结
简支梁冲击试验原理基于简支梁的振动理论和冲击力学原理，通过施加冲击载荷并测量梁的振动响应，得到结构的动力学特性参数。
该试验方法在工程领域中具有广泛的应用与意义，可以用于结构设计优化、结构故障诊断和结构远程监测等方面。
通过对冲击试验得到的数据进行计算和分析，可以评估结构的动力学特性，指导工程实践。
