夹渣对中间包塞棒耐火材料的蚀损(神翻译)全解
夹渣对中间包塞棒耐火材料的蚀损钢水中的液态夹杂对中间包塞棒顶部耐火材料的影响很大，在本次研究中，对钢坯生产中加渣对中间包塞棒耐火材料的侵蚀磨损进行了讨论。
利用现场重力分析技术，在1570℃至1600℃的氩气气氛中，测定了1～4小时之间夹渣（SiO2-Al2O3-CaO-MnO-FeO）对三种塞棒顶部耐火材料，即Al2O3-C, ZrO2-C和 MgO-C的影响。
通过现场重力数据，同时结合测试后试样的检验，可以为渣—耐材交互作用的动态过程以及耐火材料的损蚀机理提供有价值的观点。
实验表明三种耐火材料性能明显不同，其性能主要是由对液态夹杂化学侵蚀的抗力和内部碳氧化反应的程度来决定。
夹杂中的FeO对耐火材料中的碳氧化物有明显作用，从而导致剧烈反应和严重磨损。
夹杂中MnO同样也与碳发生反应，但反应程度小，对耐火材料的严重磨损只发生在耐火材料的颗粒上。
而由于内部碳氧化反应造成的失重则是较为重要的一个问题。
在耐火材料测试中，MgO-C效果最差，是因为碳与MgO颗粒内部都受到夹杂物严重侵蚀，重量损失则是由于内部碳的反应。
当MnO含量上升到33wt%时，ZrO2则表现出对化学侵蚀的抵抗力，但是由于碳的反应造成了质量的严重损失；Al2O3-C在测试中表现最佳，对夹渣的磨损和内部碳反应都具有抵抗性。
这一结论在现有的经验和观察中得到广泛的共识。
关键词中间包塞，耐材磨损，液态夹杂，连续铸钢。
1.前言在连铸过程中，中间包操作时由于固态夹杂沉积而使水口堵塞已经成为一个大家广泛研究的课题，1-3）相比之下，关于中间包塞棒或侵入式水口与液态夹杂相互作用而引起的耐火材料损蚀研究甚少。
中间包塞头侵蚀发生在设备更新过渡期间，4）在这个过渡期，需要为新安装的钢包冶金炉设计新的二次精炼工艺。
特别是通过残留铝控制游离氧和钙处理来掌握夹杂的组分，并以此给于更稳定的连铸操作环境。
在此期间，二次处理以及夹杂对塞头性能的影响变得明显。
有些情况下，观察到中间包用MgO-C塞头严重损蚀会导致操作程序的错乱，同样的，其它塞头耐材也进行过测试。
通过本次实验测定，是为了研究钢中夹杂物成分对中间包塞头损蚀作用的反应机制。
三种中间包塞头耐材Al2O3-C, ZrO2–C, MgO-C与SiO2–Al2O3-–CaO–MnO–FeO夹进行了测试，此测试是利用现场重力分析技术在1570℃～1610℃的氩气气氛中下进行了1至4小时，主要研究了耐火材料的性能、化学性质的影响及耐火材料损蚀的机理。
2.实验通过不同处理方法组成的夹杂组分被用于二次精炼操作。
4）其中的夹杂物组成如表1所示，这些夹杂组成是通过SEM/EDS分析仪在低碳情况下确定出来的。
在中间包冶金过程中不同的操作并且由此导致的夹杂物组成变化是明显的。
渣1与渣A对应的处理是深度的钙处理工艺，故其夹杂相中的MnO含量降至很低的量；而渣1又由于在钙处理前，钢液中存在有残氧，故其对应的低的游离氧含量，相对于渣A其夹杂相中Al2O3含量较高。
渣B采用低钙处理，与渣1和渣A相比它的CaO含量较低，MnO含量较高，渣C则是未经钙处理的平均夹杂物组分。
为了与表1所示的夹杂成分相比较，还制备了合成渣样，即在标准大气情况下在1600℃，在马弗炉中通过称量、均匀、溶解后进行操作。
测定了由Al2O3-C, ZrO2-C和MgO-C构成的中间包头，其化学组成如表2所示。
现场重力分析技术过去常常用于研究渣与耐材反应的动力学环节，这一技术的具体细节已在之前的研究中介绍过，其实验装置如图1。
（5-7）现场重力分析实验的数据将会在加热阶段后期得以显示，并且能提供含碳耐材的内部性质的信息，例如，重量亏损是由于碳的氧化反应。
从圆柱形耐材（¢20，长35-40mm，重30-38g）中心钻孔，在其顶部中心有一小孔，小孔中插入与其同轴的直径为4mm的铝棒。
通过在空气中愈合和干燥一整夜，把样品放在110℃的空气环境中进一步干燥。
大约含100g渣的钼棒（¢70长50mm），其渣的厚度大约为10mm，钼棒应保持垂直方向，通过铅锤使其误差精确到0.1mm。
为防止耐材中碳的氧化，在整个实验过程中用氩气进行保护，为更进一步去除渗入炉内的氧化性气体，可以在钼棒上放一个石墨盖，其中心孔径为40mm。
图1 实验装置的示意图一个典型实验步骤如下：把钼棒和耐材样品放入炉内高温区域并保持样品与渣表面相距17mm；从炉子顶部以1.5L/min吹入纯氩并从底部排出，与此同时将炉子以400℃/h的速度一直加热到1570℃，测温使用“B”型热电偶并使其与石墨盖上方相距在10mm以内（如图1）；耐材样品和熔融渣在实验温度下平衡大约15min；然后，将钼棒以0.1mm的速度慢慢提升直至渣与耐材接触；在1至4小时测试之内，从第二次重力平衡开始记起，每下一次重力平衡之前记录五次，实验结果中，钼坩埚慢慢减少直到渣与耐材接触停止并返回原来位置；在1570℃到1200℃间，炉子以200℃/h冷却后以200℃/h冷却至室温；将耐火材料与坩埚取出炉子，将耐材样品和渣样通过XRF化学分析或SEM检验。
3.结果3.1加热过程中的重量损失高温下含碳耐材的质量损失是由于内部的碳氧化反应，这已经在高温条件下通过重力研究测定（8-9），其获得的数据在现场重力分析技术中也是可用的。
同时利用一个空的钼坩埚和一个Al2O3-C样（¢20×28mm，22.7g）进行空转试验，其结果如图2所示最初在接近1400℃的高温下重量损失不快，是0.3g/（min· m·m），在高于1400℃时，重量损失严重增加—大约为5g/（min·m·m），这是由于内部的碳氧反应造成的。
在1570℃时，可发现随着时间的推移其质量损失速率大幅度降低，在2h后更慢。
图2 加热过程中Al2O3-C耐材的质量损失以及1570℃空转试验中观察到的结果渣在高温条件下也表现出重量损失，图3（a）显示了Al2O3-C在所有测试中的结果，它是每单位表面积上的重量损失累积量的变化来绘制的。
在图3（b）中，不同的耐材与C在高损失温作用下的重量损失是不同的，同样可通过渣B 得到这样的结论。
重量似乎很依赖与耐材的种类，且每种耐材在不同的温度区间内变化不同。
在1400℃以下，Al2O3-C和ZrO2-C两种耐材重量损失较MgO-C少，在更高温度下，所有耐材重量损失都在大幅度增加，但ZrO2-C，MgO-C两种耐材较Al2O3-C重量损失更为严重。
表3给出了所有观察到的各种耐材在实验中重量损失及其实验温度，保温时间为10-15min。
其中ZrO2-C耐材的速率最高，其次为MgO-C，Al2O3-C 的重量损失速率不足前两者速率的三分之一。
图3 加热过程中塞棒的重量损失/min）表3 测试温度下各耐火材料的质量损失速率（单位g·m2 Array 3.2FeO的作用通过两种渣和Al2O3-C的反应来研究FeO在渣中的含量不同和其所起的作用，渣1组成为（43CaO-14SiO2-38 Al2O3-3.4FeO x wt%）渣A为：（43CaO-26SiO2-30 Al2O3-0.6MnO x）实验所用的渣1与前面的渣1稍有不同，它被用于其它所有实验。
渣1试验是在1570℃下进行4小时，并用Al2O3-C的试样，并且其中在Pt-10%Rh坩埚中含有140g渣，没有石墨盖，渣1在现场重力条件下测的数据，其试样通过试验并在SEM下观察，如图4所示，其实验前后的组成如表4所示。
现场重力数据在图4（a）中绘出，由于接触期相互作用明显的表明了其重量变化，其重量变化可建立在以下计算公式上△W=W-W0，（1）其中W是表现重量，W0是没有接触前的自由悬挂试样质量（加上嵌进去钼坩埚的质量）。
△W的正负表明质量的增加或者减少，它是以未参加反应前为参考对象的，W的变化与渣—耐材反应联系密切，这些因素包括：湿度、渣的渗透性、耐材溶解性、反应释放气泡等。
图4 （a）现场重力分析曲线，（c）测试后样品。
（c）耐火材料Al2O3-C和渣1在1570℃高温下经过4小时测试后的热便面的SEM图。
现场重力数据图4 （a）表明了Al2O3-C与渣的激烈反应，特别是通过渣中FeO与碳的反应FeO（slag）+C=Fe（I）+C（g）反应在接触时就开始发生，生成的气泡将液态渣从试样表面带走，从而引起进一步重量损失，直到生成大量气泡并溢出才停止。
在耐材和渣又一次接触时气泡的破裂引起非重力曲线的变化，在试样底部边缘溢出直径大小5mm-10mm附着着铁滴和试样的气泡，（如图4b）所示，实验完后又脱落，气泡的破裂加快了试样底部边缘的磨损。
现场重力曲线表明反应在接近4h时大幅降低甚至不再进行，试样在试验后损失重3g（除去铁地和粘在试样上的渣），渣中FeO含量从开始的3.4%下降到最后的0.4%（表4），渣中三氧化二铝也轻微增长，这是由于耐火材料在渣中的损失和一小部分氧化钙的减少。
SEM检测带起表面渣层，但是很少的一部分渗入到耐火材料的基体之中。
（如图4（C）），总而言之，耐火材料侵蚀是由于交界面处碳的氧化。
通过渣1和渣A的对比，渣A没有氧化铁。
只有0.6%的氧化锰，由于渣有接近于1600℃的高的液相线温度，试验是在1610℃下进行的，这是因为炉子的最大操作温度是1650℃.实验结果如图5所示。
图5 （a）现场重力分析曲线；（b）测试后试样；（c）耐火材料Al2O3-C和A渣在高温1610℃下经过1小时测试后的热表面SEM图渣—耐火材料反应是由于氧化锰对碳的氧化（与氧化铁相似）MnO（slag）+C（s）=Mn（l）+CO（g）它与渣1相比，氧化锰的含量更低，在早期反应时将碳从表面去除，导致耐火材料通过渣时在温度方面的增加。
15分钟以后，气泡更加难以形成，可能是在表面由于形成了渣层（如图5（C）），这样通过减少气泡破裂将明显降低其反应速度。
试验后试样重量的改变和渣成分的改变都很小，综上所述，三氧化二铝—碳耐火材料与渣A在1610℃下作用与渣1比起来磨损要小，这说明了FeO对碳反应的临界效应，以及含碳中间包耐材的严重蚀损。
3.3Al2O3-C耐材与渣B渣C的实验Al2O3-C耐材在1570℃的温度下与渣B(25CaO-35SiO2-33Al2O3-6.6MnO X)渣C(38SiO2-29Al2O3-336MnO X)反应两小时，其结果相应的如图6和图7所示，与早期两种耐材所测的重力数据是相似的，在三分钟后有大量气泡的生成。
后期其与渣C的反应较多并在其表面形成薄渣层，如图7（a）所示，渣组成的变化相对较少。
总的来说，渣B对Al2O3-C耐材的影响较渣C大一些。
通过与渣B反应的实验中，通过实测其再生能力，在耐材与渣的接触面上坩埚耐材很缓慢的破坏，如图6（a）所示，当坩埚上升到起始位置时，接触再次建立，平衡数据再次如图6那样回到从前，同样的检测也在其它实验中进行，其结果表明现场重力曲线是可再生的。
钢包中包——精选推荐
培训教材一．整个钢厂生产工艺流程图炼钢――浇钢――轧钢转炉（或电炉）――初炼――钢包――精炼――中间包――连铸（或模铸）浇钢――（加热炉）轧钢二．炼钢的基本任务是向熔池供氧，把炉料中的碳氧化到规定范围；造渣去除原料中的硫、磷、氧以及钢的气体（如氢、氮）和非金属夹杂物，以保证钢的质量；调整合金成分和温度，以符合出钢要求。
总之，基本任务可归纳为“四脱”（碳、氧、硫、磷）二去（去气和去夹杂）二调整（成分和温度）。
采用的主要技术手段为“供氧、造渣、升温、加脱氧剂和合金化操作。
（P10）磷在钢中是一种有害元素，随着磷的增加，钢的塑性和韧性降低，特别是低温冲击韧性降低，使钢的脆性增加。
由于低温时这种现象比较严重，所以称为冷脆。
另外磷对钢的焊接性能也不利。
硫含量高，会使钢的热加工性能变坏，即热脆，产生的硫化物夹杂对钢的力学性能也有不良影响，并使钢的焊接性能变坏。
另外，钢中含硫高会使钢的耐腐蚀性能显著恶化。
炼钢就是炼渣：炉渣在冶炼中起下列作用：1、稳定电弧并保护钢液温度；2、防止或减少钢液吸收气体，如氢、氮、氧等；3、吸附钢液中的各种非金属夹杂物和氧化产物；4、通过炉渣控制炼钢过程物理化学反应的方向、速度和完全程度。
如氧化期通过造高碱度、高氧化性的炉渣去磷、去碳、去气、去夹杂；还原期通过造高碱度、高还原性的炉渣去硫、脱氧、去夹杂、对钢进行合金化；出钢过程减少二次氧化等。
3、炉外精炼炉外精炼技术是将转炉或电炉初炼的钢水转移到另一个容器（主要是钢包）中进行精炼的过程，也称“二次冶金”或钢包精炼。
因此，炉外精炼把传统的炼钢过程分为两步；（1）初炼：在氧化气氛下进行炉料的熔化、脱磷、脱碳和合金化；（2）精炼：在真空、惰性气氛或可控气氛下进行脱氧、脱硫、去夹杂、夹杂物变性，微调成分、控制钢水的温度等。
炉外精炼是生产优质钢的必要手段，是炼钢－炉外精炼－连铸生产过程中的关键环节。
虽然各种炉外精炼的方法不同，共同点：1．搅拌。
钢渣对镁碳耐火材料的浸蚀行为的研究
钢渣对镁碳耐火材料的浸蚀行为的研究李具中，李凤喜武汉钢铁公司炼钢总厂，武汉430083魏耀武, 李楠武汉科技大学耐火材料与高温陶瓷国家重点实验室培育基地，武汉 430081摘要：通过采用动态抗渣和静态抗渣二种研究方法，结合X-射线衍射分析、电子显微镜和能谱分析和化学分析等研究手段对某特殊钢用钢包渣线镁碳砖的浸蚀原因进行了分析。
结果表明，在静态抗渣条件下，某特殊钢渣对镁碳砖的浸蚀很小，熔渣沿着材料基质和镁砂晶界的低熔相渗透到了材料的内部。
在动态抗渣条件下，熔渣对镁碳砖的浸蚀较为严重。
要提高镁碳砖抗某特殊钢渣的浸蚀能力，必须降低镁碳砖中的杂质数量，优化镁碳砖的基质组成和显微结构。
关键词：某特殊钢，熔渣，镁碳砖，浸蚀Research of Etching Mg-C Refractories by Steel ResidueLi Juzhong, Li Fengxi(Wuhan Iron and Steel Company Limited Steel Making Plant, WuHan, 430083)Wei Yaowu, Li Nan(WUST’s State Key Laboratory Breeding Base of Refractories and Ceramics WuHan 430083 )Abstract: By adopting these methods of both dynamic anti-residue and static anti-residue, the reason why certainspecial steel can etch Mg-C brick has been analyzed by X-ray diffraction, electron microscope, energy spectrumanalysis and chemistry analysis. In conclusion, certain special steel etching Mg-C brick in static condition is lessthan in dynamic condition. To improve the ability to anti-etching of Mg-C brick of certain special steel, thequantity of impurity in Mg-C brick should be lowered, and the composition of Mg-C brick and micro-constructionshould be optimized.Keyword: certain special steel, residue, Mg-C brick, etch1.前 言碳耐火材料由于其热震稳定性好、抗熔渣浸蚀性优良而广泛应用于钢铁冶金行业。
连铸坯表面夹渣缺陷的研究
连铸坯表面夹渣缺陷的研究陈文杰【摘要】对宝钢股份炼钢厂一炼钢分厂生产的冷轧薄板钢种连铸坯表面夹渣缺陷的形貌及成分进行分析,缺陷主要由结晶器保护渣、中间包覆盖剂、钢包渣等形成的CaO-MgO系复杂氧化物和Al2O3絮状物分布在板坯表面,还含有一定量的钢中氧化产物.通过对连铸坯表面夹渣缺陷的形成机理进行研究,发现对板坯表面夹渣产生影响的因素主要有:结晶器卷渣、液面波动、炉次顺序、保护渣黏度、钢包和中间包下渣.针对浇铸状态改善、炉次顺序调整、保护渣选择、质量判定模型建立和浇铸工艺优化,提出了减少表面夹渣缺陷的措施.【期刊名称】《宝钢技术》【年(卷),期】2017(000)003【总页数】4页(P45-48)【关键词】连铸;夹渣;缺陷;冷轧薄板【作者】陈文杰【作者单位】宝山钢铁股份有限公司炼钢厂,上海200941【正文语种】中文【中图分类】TF777.1在铸坯表面或其下2～10 mm处镶嵌有大块、形状不规则、不连续的渣粒称为表面夹渣或皮下夹渣。
夹渣造成的非金属夹杂物尺寸大、靠近铸坯表面[1],会对后工序热轧和冷轧造成严重的表面缺陷,如黑线、起皮、鼓包等(尤其是对于低碳和超低碳钢种),并成为高品质冷轧薄板的主要表面缺陷。
本文对宝钢股份一炼钢分厂生产的冷轧薄板钢种连铸坯表面夹渣的形貌和主要来源进行研究,探讨了表面夹渣形成的影响因素和机理,并提出了相应的对策。
通常来说,表面夹渣的主要来源是结晶器内钢液面波动卷入的保护渣、钢液的二次氧化及上浮的钢液脱氧产物。
另外中间包覆盖剂、浸入式水口中的耐火材料进入钢液后在结晶器液面波动时卷入到钢水中,这些物质被初生坯壳的凝固前沿捕获,也会形成铸坯的表面夹渣。
图1为冷轧薄板典型表面夹渣宏观和微观形貌,图2为对应的扫描电镜能谱分析。
对冷轧薄板表面夹渣缺陷成分进行分析,发现缺陷主要由结晶器保护渣、中间包覆盖剂、钢包渣等形成的CaO-MgO系复杂氧化物和Al2O3絮状物分布在板坯表面,同时包括部分卷入的各类渣与钢中元素产生的氧化产物。
防止连铸坯夹渣(杂)缺陷的措施及规定
防止连铸板坯中的夹渣（杂）缺陷的措施和规定连铸质量和纯净钢生产决定了钢水的温度、成分和纯净度都要进行控制，同时均衡有节奏的为连铸机提供合格质量的钢水，也是保证连铸机生产顺利及质量保障的首要条件。
提高质量意识，规范质量行为，使炼钢-连铸生产过程的质量受控，是本规定的宗旨。
1连铸板坯中的夹渣（杂）缺陷的起源1.1释义：来自于炼钢和浇注过程中的物理化学产物、钢液中涉及的耐火材料或保护渣的腐蚀产物称为非金属夹杂物。
非金属夹杂物在酸浸低倍试样上表现为暗黑色斑点。
而铸坯夹渣是夹杂物镶嵌于铸坯表面(形状不规则)或皮下(深浅不一)的渣疤。
1.2起源：1.2.1钢水氧化性强、温度高、夹杂物多，流动性不好，中间包水口壁上高熔点的大附着物突然脱落，进入结晶器的钢水。
1.2.2保护渣性能不良，渣条多，渣条未捞净，以及中间包液面、结晶器液面急剧波动，造成中间包下渣、熔渣在结晶器中轧制并嵌入外壳中。
1.2.3钢包底吹制度执行不好，导致脱氧产物上浮去除不足。
1.2.4保护浇注执行不好，导致钢水二次氧化。
1.2.5中间包钢水过热度高，耐火材料质量差。
1.2.6中间包内吹氧、增加温度调节器和金属材料等。
2连铸板坯中的夹渣（杂）缺陷的危害2.1钢材的连续性和紧密性被破坏，轧制过程不能被焊合消除，对钢材质量造成危害。
2.2夹渣部位坯壳薄，容易破裂导致漏钢；夹渣铸坯轧制后，钢表面有结疤。
3钢水质量控制措施和规定3.1在一定的生产条件下，要降低转炉终点溶解氧[O]溶，必须精确控制终点处钢水的碳和温度。
3.1.1冶炼Q195和其他钢种，终点[C]控制≥0.06%。
3.1.2开机第一炉及热换第一炉，终点温度控制在1735～1755℃，出钢温度控制在1715～1735℃。
在特殊情况下，应根据船长要求的温度进行控制。
连浇时则按温度制度规定控制。
3.1.3提高转炉端碳命中率和炉温，杜绝后吹。
挡渣出钢控制下渣量。
3.1.4冶炼Q195，第一炉启动和换热，成品[Mn]按0.45%左右控制，成品[Si]按0.15%左右控制，锰硅比≥2.8；并按3.0左右控制。
连铸中级工考试资料(题库版)
连铸中级工考试资料（题库版）1、填空题大包保护套管的作用是防止钢水飞溅，防止（）正确答案：二次氧化2、单选内混式火焰切割烧嘴氧气与燃气的混合位置是（）。
A．烧嘴出口外B．烧嘴出口内C．进烧嘴前D（江南博哥）．烧嘴中正确答案：B3、单选转炉炼钢碳氧反应主要发生在冶炼（）期。
A．前B．中C．后D．前中正确答案：B4、问答题火焰切割的原理是什么？正确答案：火焰切割原理与普通的氧气切割相同，靠预热氧与燃气混合燃烧的火焰使切割缝处的金属熔化，然后利用高压切割氧的能量把熔化的金属吹掉，形成切缝，切断铸坯。
5、判断题吹氩可以均匀钢水成份和温度，所以吹氩时间越长越好。
正确答案：错6、判断题对涂料中间包要求耐热冲击性好，当从室温快速加热到1700℃时不炸裂，不剥落。
正确答案：错7、判断题偏析度小于零为正偏析。
正确答案：错8、判断题连铸圆坯的断面尺寸表示方法为直径。
正确答案：对9、问答题已知钢水包的容量为30t，实际浇注时间为30min，铸坯断面为150mm×150mm拉坯速度为1.4m/min，求连铸机的浇铸流数是多少？（铸坯的比重为7.6t/m3）正确答案：n＝G/（FVγT）＝30/（0.15×0.15×1.4× 7.6×30）＝4答：连铸机的浇铸流数是4流。
10、填空题在影响坯壳厚度的诸因素中，以钢液温度和（）对坯壳的厚度的影响最明显。
正确答案：拉速11、问答题火焰切割的优点有哪些？正确答案：火焰切割的优点有不受铸坯温度和大小的限制，切口较整齐，切缝附近不发生变形，火焰切割装置重量轻投资少，操作灵活，易于加工制造，维护方便。
12、单选一般来说，保护渣粘度越低，耗渣量（）。
A．越大B．越小C．不变正确答案：A13、填空题为了减小（），加速坯壳生长，结晶器应有合适的倒锥度。
正确答案：气隙14、单选随着碳含量增加，钢的屈服强度、抗张强度和疲劳强度均（）。
A．不变B．提高C．降低正确答案：B15、判断题在生产实践中，保护渣的熔点一般控制在800～1000℃。
夹渣缺陷

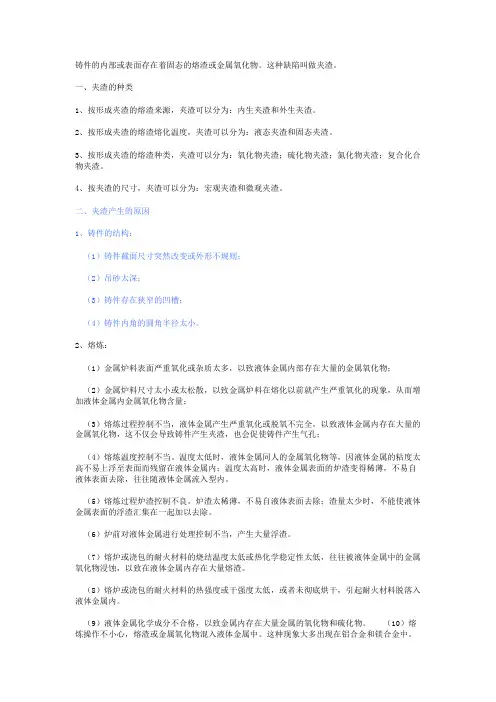

铸件的内部或表面存在着固态的熔渣或金属氧化物。
这种缺陷叫做夹渣。
一、夹渣的种类1、按形成夹渣的熔渣来源，夹渣可以分为：内生夹渣和外生夹渣。
2、按形成夹渣的熔渣熔化温度，夹渣可以分为：液态夹渣和固态夹渣。
3、按形成夹渣的熔渣种类，夹渣可以分为：氧化物夹渣；硫化物夹渣；氮化物夹渣；复合化合物夹渣。
4、按夹渣的尺寸，夹渣可以分为：宏观夹渣和微观夹渣。
二、夹渣产生的原因1、铸件的结构：（1）铸件截面尺寸突然改变或外形不规则；（2）吊砂太深；（3）铸件存在狭窄的凹槽；（4）铸件内角的圆角半径太小。
2、熔炼：（1）金属炉料表面严重氧化或杂质太多，以致液体金属内部存在大量的金属氧化物；（2）金属炉料尺寸太小或太松散，以致金属炉料在熔化以前就产生严重氧化的现象，从而增加液体金属内金属氧化物含量；（3）熔炼过程控制不当，液体金属产生严重氧化或脱氧不完全，以致液体金属内存在大量的金属氧化物，这不仅会导致铸件产生夹渣，也会促使铸件产生气孔；（4）熔炼温度控制不当。
温度太低时，液体金属同人的金属氧化物等，因液体金属的粘度太高不易上浮至表面而残留在液体金属内；温度太高时，液体金属表面的炉渣变得稀薄，不易自液体表面去除，往往随液体金属流入型内。
（5）熔炼过程炉渣控制不良。
炉渣太稀薄，不易自液体表面去除；渣量太少时，不能使液体金属表面的浮渣汇集在一起加以去除。
（6）炉前对液体金属进行处理控制不当，产生大量浮渣。
（7）熔炉或浇包的耐火材料的烧结温度太低或热化学稳定性太低，往往被液体金属中的金属氧化物浸蚀，以致在液体金属内存在大量熔渣。
（8）熔炉或浇包的耐火材料的热强度或干强度太低，或者未彻底烘干，引起耐火材料脱落入液体金属内。
（9）液体金属化学成分不合格，以致金属内存在大量金属的氧化物和硫化物。
（10）熔炼操作不小心，熔渣或金属氧化物混入液体金属中。
这种现象大多出现在铝合金和镁合金中。
3、工艺设计（1）浇注方式不合理。
（2）加工余量太少。
耐火材料术语
磨损abration 由于运动固体的机械作用造成材料表面的损耗。
酸性耐火材料acid refractory 通产指以二氧化硅为主成分的耐火材料。
在高温下易与碱性耐火材料、碱性渣、高铝质耐火材料或含碱化合物起化学反应。
骨料aggregate/grain耐火材料组分中的颗粒部分，通常指粗颗粒。
气硬性耐火泥浆air setting joining material/ air setting mortar 在常温下通过化学结合或水结合而硬化的一种接缝材料。
抗碱性alkali resistance 耐火材料在碱性环境中抵抗化学损毁的能力。
铝硅酸盐alumino-silicate 以氧化铝和二氧化硅为主要成分的原料。
抗氧化剂anti-oxidant 为了提高含炭耐火材料的抗氧化性而加入的金属或其他物质。
显气孔率apparent porosity 耐火材料中开口气孔的体积同总体积之比。
碱性耐火材料basic refractory 在高温下易与酸性耐火材料、酸性渣、酸性熔剂或氧化铝起化学反应的耐火材料。
结合剂binder 添加到非塑性颗粒或纤维状材料中使其具有作业性能和生坯强或干燥强度的物质。
鼓胀bloading 指有粘土或耐火材料中加热后出现的永久性膨胀。
大砖block 通常指尺寸比砖打的耐火制品。
结合bond 使耐火材料各组成颗粒之间产生粘结并具有强度的行为。
砖block 具有一定形状的耐火制品，通常为长方体，且能用手拿起。
耐火陶瓷纤维棉bulk ceramic firbre / bulk refractory ceramic firbre 用于制备制品之前的松散状的耐火陶瓷纤维。
体积密度bulk density 耐火材料的干燥质量与其总体积之比。
颗粒体积密度bulk density ( of a granular material ) / grain bulk density 颗粒材料的干燥质量与总体积之比。
耐火材料常用专业词汇中英文对照
Exceeded/lacked quantity
金额
Amount
成品数量
Quantity of finished products
附件
Annexure
种数
Species number
区域，区
Zone
格子砖色标要求
Color code requirement of checker brick
备注
烧成微孔铝碳砖
Sintered micropore Al2O3-C bricks
高炉高铝砖和高炉粘土砖
High-alumina bricks and fireclay bricks for BF
磷酸浸渍高炉高铝砖和高炉粘土砖
Phosphoric acid dipped high-alumina bricks and fireclay bricks for BF
实尺
actual dimension
抽样率
Sampling rate
允许废品率
permitted defective index
一般要求
General requirements
尺寸公差
Size tolerance
进一步细分批次
Further subdivision of batch
标号
Grade
备用砖
Remark
格子砖色标统计
Color codeStatistic of checker brick
细目名称
Item names
批量
Batch
型号
Model
批次数量
Qantity of batch
中 文
英 文
中 文
耐火砖损耗大的原因及措施
德士古炉耐火砖损耗大的原因及措施作者/来源：潘俊（上海焦化有限公司，上海 200241) 日期：2007-4-24上海焦化有限公司的德士古煤气化装置自1995年5月投入运行，装置一直运行较好，但耐火砖使用寿命短一直是困扰大家的一道难题。
1 耐火砖损伤模式分析针对不同的外部条件和耐火砖损伤消耗的不同规律，我们把气化炉耐火砖的损伤分为块状剥落、烧蚀损坏、冲蚀损坏、化学侵蚀等。
1.1 块状剥落模式块状剥落是气化炉耐火砖损耗和对寿命影响最大的一种模式。
减少或消除块状剥落就能大幅度提高耐火砖的寿命。
当耐火砖表面出现深度超过1.5mm、且具有一定面积的块状形态凹坑时，即认为耐火砖的损伤以块状剥落为主；而小于1.5mm时，我们认为是由烧蚀为主引起的深层蚀损，引起块状剥落的原因有以下几个方面。
1.1.1 砖与砖之间的相对位移由于各层砖在气化炉升温或降温过程中，升降温速率不同以及在发生热位移过程中所受到的约束和阻力不同，将会使砖与砖之间发生相对位移。
这种相对位移会在砖与砖的位移面上产生磨擦剪切力并具有局部撕开作用，导致耐火砖产生表面裂纹。
这些表面裂纹在以后的每次位移中扩展，并由于熔融炉渣和还原性介质在裂纹中的侵蚀扩散，导致砖的表面剥落，砖的位移过程本身也加速炉渣在裂纹中的侵蚀。
1.1.2 砖缝及炉渣侵蚀耐火砖之间的砖缝，不但为运行状态下高温熔融态炉渣的渗入及侵蚀提供了通道，而且这种炉渣侵蚀本身也促使砖缝不断加大。
这两种作用，都使炉渣与耐火砖侧面接触的表面增大，并使耐火砖在每一次由于热引起的收缩膨胀循环过程中，使耐火砖侧面遭受过度应力。
炉渣在砖缝中不仅沿着径向，而且还沿着耐火砖的圆周方向对炉砖产生侵蚀作用。
特别是在耐火砖侧面存在周向裂纹时，周向侵蚀速度更快，使耐火砖表面发生块状剥落。
因此耐火砖周向裂纹比径向裂纹对耐火砖寿命的影响和作用都更大。
1.2 烧蚀损耗模式气化炉内的温度场是一个不均匀、不稳定、甚至不连续的温度场。
最全铸造学专业英语词汇
铸造学专业英语词汇A.F.S.粒度指数A.F.S grain fineness numberASTM弯曲试杆arbituration barA型石黑A type graphtieB型石墨B type graphiteCO2造模法，二气化碳造模法CO2 process，carbon dioxide process DM转炉DM converterF.S.造模法，流砂造模法F.S.process，fluid sand mixture molding process F-M造模法，全模法F-M process，full-mold processLD(转炉盗氧炼钢)法LD processLD转炉LD converterL形吊骨jaggerN造模法，西山氏硬化法N-ProcessPH值，离标值pH valueSAE钢SAE steelS形钩S hookX光(X射线)，检验X-ray inspectionX光(X射线)，绕射线X-ray diffraction methodX光(X射线)，透视法X-ray radiographyX光(X射线)，显微分析器X-ray microanalyserX光，X射线X-rayX脱模法(包模铸造法)(三氯乙烯蒸气脱蜡) X-processY合金Y-alloy阿达麦辊Adamite roll阿伐固溶体alpha(a)solid solution阿伐黄铜alpha(a)brass阿伐青铜alpha(a)bronze阿伐铁alpha(a)iron阿姆可铁，工业级纯铁Armco iron埃(10-10米) Angstron unit埃鲁电弧炉Heroult electric arc furance艾氏冲击试验Izod impact test艾氏冲击试验机Izod impact testing machine艾素丘法Isocure process爱玛炉(碳化硅电阻炉) Elema furnace安定化退火stabilizing anneal安全布置safety layout安全护目镜safety goggles安全帽helmet安全设施protection and safety equipment安全限应力proof stress安全楔safety wedge岸砂shore sand按钮选择push button selection胺基甲酸乙脂urgthane胺类amine胺气amine gas暗冒口blind feeder暗冒口blind head暗冒口blind riser暗冒口bob暗冒口closed riser盎司合金(85-5-5-5铜合金) ounce metal凹口notch凹口半径radius of notch凹口感度notch sensibility凹口试片notch bar凹口试片notched bar凹口作用notch effect凹陷(铸疵) sink head巴氏合金Babbitt metal扒炉渣raking out the slag扒渣slagging off扒渣slag-off扒渣，结渣slagging拔模螺丝pattem screw拔模斜度pattern draft钯(Pd) palladium白[口]生铁white pig iron白[口]铸铁white cast iron白[口]铸铁white iron白粉料(涂模用) white facing白合金white metal白金，铂(Pt) platinum白黏土white clay白铁皮，锌板zinc plate白心展性铸铁(白心可锻铸铁) white heart malleable cast iron 白杨木poplar白缘(黑心展性铸铁) pearlite rim白云，母石黏土illite clay白云石dolomite白云石magnesia limestone白云石砖dolomite brick百万分之一ppm柏努利定理Bernoulli's theorem柏思麦酸性转炉生铁Bessemer pig iron柏思麦转炉Bessemer converter摆m线(造模) storing line斑面(铸疵) pitting surface斑蚀，点食pitting搬运，手操作handling板board板片捆sheet pack板手spanner板条结构模型grounds and lags板条输送机slat conveyor半合成模砂semi-compounded molding sand 半焦semi-coke半径radius半静钢semi-killed steel半离心铸造法semi-centrifugal casting半龙门起重机semi-goliath crane半圈补给口half-feeder半熔未型撑unfused chaplet半软钢semi-mild steel半硬钢medium hard steel半永久铸模semi-permanent mold棒磨粉机bar mill棒状砂心slab core磅/平方吋PSI(1bs per square in)包晶变态peritectic transformation包晶反应peritectic reaction包曼试验Baumann test包模涂料precoating material包模造模法investment molding包模铸造法investment casting包贴en-casement包析peritectoid包析反应peritectoid reaction剥落spall剥落spalling剥落，剥皮peeling剥砂痕(铸疵) rat tail剥砂面(铸疵) buckle剥砂线(铸疵) sand kneader保持时间holding time保持温度holding temperature保磁力coercive force保护蒙气protective atmosphere保护手套protective glove保温电力holding power保温净化，焖热，均热soaking保温净化，焖热烧透均热stewing保温炉holding furnace保温炉receiving furnace保险杠，缓冲器bumper保证试验proof test饱和度degree of saturation饱和度saturatin degree爆炸状石墨exploded graphite贝他黄铜beta(B)brass贝他石墨beta(B)graphite贝他铁beta(B) iron背板backpa backplate，die cast背板榇砂造模法back plate molding背层泥浆back-up coating slurry背砂back sand，back-up-sand背砂backing sand背压back pressure备用砂心条stock core钡(Ba) barium本智周万物夹渣(由金属本身引成) endogenous slag inclusion 畚箕，篮basket崩散collapse崩散性collapsibility绷索rope比电阻specific resistance比例碱度proportional basicity比例限界limit of proportionality比例限界proportional limit比热specific heat比色定量分析colorimetric analysis比色定量学colorimetry比色高温计color comparator pyrometer比色计colorimeter比色温度color temperature比重specific gravity闭附气occluded gas铋(Bi) bismuth边材(木材) sap wood边线，轮缘，胎环rim边线效果eddge effect边续式台车轮模机car type mold conveyor扁块，平板slab扁刷flat brush扁形进模口flat gate扁凿flat chisel变<<hap003>>铁，变<<hap003>>体bainite变态transformation变态[温度]范围transformation range变态点transformation point变态温度transformation temperature变态温度transition temperature变态温度范围transformation temperature range 变形deformation变形模型distoted pattern变形铸件strained castings变质剂leavening agent杓dipper杓，小铲scoop标称定律nominal rating标称应力nominal stress标称直径nominal diameter标称资本nominal capital标点gage point标点(抗拉试样) gage mark标距gage length标准成分，标准分析法standard analysis标准模型standard pattern标准砂standard sand标准试样standard sample标准预测值normal expected value标准圆筒试样(模砂) standard cylindrical specimen 标准砖standard square[bick]表面保护surface protection表面处理surface treatment表面粗糙(铸疵) rough surface表面浮松(铸疵) scum defect表面光制surface finish表面烘干skin drying表面烘干模skin dried mold表面烘干砂模flared mold表面烘干砂模roast sand mold表面冷硬surface chill表面烧着furface vitrification表面硬化case hardening表面硬化surface hardening表面针孔(铸疵) surface pinholes冰晶石cryolite冰糖形断面(铸疵) rock candy[fracture]丙铜acetone丙烯树脂acrylic resin并流parallel flow波来铁，波来体pearlite波来铁展性(可锻)铸铁pearlite malleable iron 波来铸铁pearlite cast iron波美Baume波美比重计Baume's hydrometer波纹ripple玻璃过滤器glass fabric filter玻璃化virtrification玻璃纤维glass fiber玻璃纤维布glass cloth勃氏硬度Brinell hardness勃氏硬度试验Brinell hardness test薄壁铸件thin section castings薄壁铸件thin-wall cstings薄型砖split brick捕尘器arrester补偿导线compensation lead补充焦coke booster补充焦炭，补充煤焦extra coke补给，进料，补浇feed补给环feed ring补给距离feeding distance补给口(冒口) feeder补给口带feeding zone补给口发热剂exothermic feeding compound 补给口发热剂(冒口) feeding compound补给口套feeder bush补给口效果feeder effect补给用冒口feed riser补浇repouring补强带，炉箍strengthening band补绕(冒口) feeding补缀，补修，补修料patch补缀，补修，搪补patching不规则合模面irregular joint不规则形分模面stepped joint不合尺寸off-dimension不良件数，退件数rejection number不良品rejects不良铸造faulty casting不列颠合金Britania metal不熔[化]性infusibility不透气性impermeability不稳定平衡图unstable equilibrium diagram 不锈钢stainless steel部分还原铁矿partially reduced iron ore部分混合性partial miscibility部分模型department pattern擦光buffing擦光机buffing machine擦光剂buffing compound擦光轮buff擦光轮buffing wheel擦伤galling材料试验material test材料试验material testing材料试验机material testing machine采购部purchase department采购价，原价purchase price踩紧track tramping参考分析reference analysis参数parameter残磁residual magnetism残留波来铁residual pearlite残留尘量residual dust content残留磁气remanent magnetism残留活斯田铁retained austenite残留金属液remaining melt残留强度(铸砂) retained strength(sand)残留物residue残留物，筛留物residues残留雪明碳铁residual cementite残留应变residual strain残留应力residual stress仓bin仓储storage仓库store house操作，作业operation操作钮operating knob糙斑铁，糙斑体sorbite糙斑铁铸铁sorbitic cast iron槽(槽型炉) loop槽带输送机trough conveyor槽形感觉电炉channel typee induction furance 草绳braided straw草绳straw rope草图sketching侧流道side runner侧冒口side riser侧装机side loader测高温学pyrometry测厚黏土thickness piece测深尺depth scale测深规depth gage测微放射线像microradiography测温漆thermal paint测隙规，厚度规thickness gage层，片lamella层焦coke charge层流laminar flow层状波来铁laminar pearlite层状腐蚀lamellar corrosion插模钉sprag查马克(商品名，压帮用锌铝铜合金) Zamak茶壶嘴式浇斗tea pot spout ladle搀炉，秋千炉，倾转熔铁炉tilting cupola铲，砂铲shovel铲斗shovel loader长柄导杆long shaft pendulum tool长抹刀，柳叶抹刀long spatula长石feldspar长统手套gauntlet glove长焰煤long flame coal长凿long chisel常态分布normal distribution常温裹贴法cold coated process常温试验cold test常温自硬air setting常温自硬法air set process常温自硬黏接剂air setting binder常温自硬树脂粘结风airbond常温自硬性合成树脂cold-hardening synthetic resin 常温自硬性黏结剂cold-setting binder常温自硬油air setting oil常温自硬铸造模air setting mold场内熔接shop weld敞模，露天模open mold敞模铸造open sand casting敞砂模open sand mold敞砂模法open sand molding超高电力super-high power超轻合金ultra-light alloy超细粉sub-sieve powder超音波检验ultra-sonic testing车car车床lathe车床床身，车床床台lathe bed车屑turning scraps车屑turnings尘量测定器dust extraction device榇边bush，bushing榇垫，填料packing榇炉用期lining campaign榇砖lining brick成本cost成本prime cost成长rowth成堆比重bulk specific gravity成堆密度bulk density成堆容积bulk volume成孔期(电弧炉)，搪孔boring成模台(压铸) holding block成品量，产量output成品铸件区finished castings department成熟度degree of normality成形forming成形性forming property程序图routing routing diagram弛力退火stress relief annealing池，浴槽bath持久比endurance ratio持久试验endurance test持久性endurance匙形抹刀slicker spoon迟延装置delay screen尺，规则rule尺寸dimension尺寸安定性dimensional stability尺寸精度dimensional accuracy齿轮吊车浇geared crane ladle齿轮缘gear rim赤铁矿hematite赤铁矿生铁hematite pig iron，hematite iron赤杨木alder充氮nitrogen charge冲砂(铸疵) cut冲砂(铸疵) cuts冲砂(铸疵) cuts and washed冲砂(铸疵)，涂浆wash冲蚀erosion冲蚀结疤(铸疵) erosion scab冲板洗涤机impingement plate scrubber冲层stampings冲床，冲头punch冲击磨耗pounding wear冲击强度impact strength冲击式硬度试验机impact hardness testin machine 冲击试验impact test冲击试验机impact tester冲击速度striking velocity冲击值impact value冲孔废料punched scrap冲射射式集尘器impingement dust collector冲销drift冲屑punchings虫lac虫胶shellac抽取用皮带输送机draw off belt conveyor抽吸罩suction hood抽吸装置sucking-off plant抽烟气设备fume extraction equipment抽样sampling抽样规则sampling prescription抽样检验samplimg inspection稠渣sluggish slag出口outlet出模机构knock-out gear出气管(旋风集尘器) exit pipe出清(熔炉) depletion出铁tapping出铁杆tap out bar出铁杆tapping bar出铁口，流出孔tapping hole出铁口熔渣flux出铁口塞杆tap hole plug stick出铁温度tapping temperature出渣slag-out出渣，脱渣deslag，deslagging出渣槽slag notch出渣槽slag spout出渣槽slagging spout出渣孔scum hole出渣孔slag hole初步清理台rough dressing table初步试验preliminary test初级线圈primary air初加料，起熔料initial charge初晶primary constituent初晶活斯田铁proeutectic austenite初晶石墨primary crystal初裂incipient crack初凝结initial condensation初生吐粒铁primary troostite除尘dedusting除尘dust extraction除尘器dust separator除尘设备dust removal除尘设备dust removal plant除尘装置dust separation plant除铝剂aluminium removal除气degasification除气degasifying除气degassing除气剂degasifier除气熔剂degassing flux除气退火degassing anneal除氢，脱氢degassing of fydrogen除湿dehumidification除湿，脱水，干燥dehydration除湿器dehumidifier除渣drossing除脂degreasing储仓bunker储仓silo储仓storage bunker处理楔值processing wedge value处理用浇桶theatment ladle穿透，贯穿penetration穿透能力(X光试验) penetrating power 船用钢板ship plate传导度conductivity传递气carrier gas传递液carrier fluid传热流体thermal fluid吹板(吹砂机) blow plate吹板(吹砂机) blowing plate吹疵blow吹风淬火air blast quenching吹管blow-pipe吹净用空气(冷厘法) scavening air吹气，通气处理(金属液)，冲洗flush slag吹枪blow gun吹砂机(造砂心用) blowing machine吹氧炼钢法oxygen steel making吹氧嘴管oxygen lance吹制砂心blow a core吹制砂心blowing吹制砂心blown core吹制用砂心盒core box for blowing锤hammer锤鳞，鍜鳞hammer scale锤平，轻敲peening锤球，落锤球tup锤碎机hammer mill纯度degree of purity纯度purity纯铁pure iron瓷土，高岭土china clay磁粉探伤magnetic particle inspection，magnetic crack detection 磁化力magnetizing force磁力带轮(磁选机用) magnetic pulley磁力探伤magnzflux磁力探伤检验magnaflux inspection磁力探伤检验magnetic crack detection磁力筒(磁选机用) magnetic drum磁力造模法magnet molding process磁铁矿magnetite磁性变态magnetic transformation磁选机magnetic separator磁滞损失hysteresisloss枞木fir粗度，粗糙度roughness粗钢raw steel粗晶面(铸疵) facet tracture粗粮波来铁coarse pearlite粗面凝固rough wall solidification粗磨snag粗磨机rough grinding machine粗泥浆砂roughing loam粗砂coarse sand粗砂roughing sand粗砂锥辗硅砂concial sand from coarse sand粗筛riddle粗松组织coarse structure粗松组织open-grain structure粗铜blister copper粗轧辊roughing roll催化剂accelerator催化剂，触媒，冷化剂catalyst脆化embrittlement脆性brittleness脆性shortness淬火quenching淬火机hardening machine淬火裂痕quench crack淬火裂痕quenching crack淬火能力(淬火液) quenching intensity淬火时间quenching time淬火时效quench aging淬火应力quenching stress淬火硬化quench hardening淬裂hardening crack错模，偏合，毛边(铸疵)，工作班制shift错配(模型，铸模，心型) mismatch，in pottern mold，core 鎝(Tc) technetium打包机packer打孔卡片punch card打孔纸带puch tape打磨(磨毛边，打浇冒口等) fettle shagging打磨滚筒rattler打散筛孔breaker screen打铁球skull cracker打铣球，落锤drop ball大浇斗bulbs大气，蒙气(炉内气氛) atmosphere大气泡(铸疵) gross blowhole大气熔化air melting大气铸造air casting大型铸件large castings带band带，皮带belt带锯band saw带色防护镜filter glass带式磁选机magnetic belt separator带式运送机belt conveyor带铁fillet iron带缘导销collared pin带运送机band conveyor袋滤器bag filter袋滤器bag house袋形端承pocket print单边心型端承，单边砂心头single core print单轨系统monorail system单件模型one-piece pattern单面模型板single-strand casting machine单色光学高温计monochromatic optical pyrometer 单体肥粒铁free ferrite单体碳free carbon单体雪明碳铁free cementite单条[连续]铸造机sink单位负载unit load单向凝固unidirectional solidification单元砂，整体砂unit sand单支进模口本堰single gate氮硬化nitrogen hardening氮(N) nitrogen氮化nitriding氮化法nitriding process弹动清砂spring release弹簧心型撑spring chaplet弹能模数modulus of resilience弹壳黄铜(三七黄铜) cartridge brass弹性elasticity弹性变形elastic deformation弹性模数，弹性系数elastic modulus弹性能resilience弹性切割砂轮elastic slitting wheel弹性系数，弹性模数modulus of elasticity弹性限界elastic limit弹性限界limt of elasticity当量，等价系数coefficient of equivalent挡板baffle挡板baffle plate挡板damper挡渣坝dam挡渣口浇桶dam type lip ladle档渣浇池pouring basin with buffles刀形进模口knife gate倒角，去角rounded sand grain捣成炉榇rammed lining捣成用料ramming compound捣动盛桶(脱硫用) shaking device捣紧，填塞剂tamping捣紧度，槌紧度degree of ramming捣砂，捣制rramming捣砂锤bench rammer捣砂锤rammer捣砂杆sand rammer捣砂走样ram off捣制砂心ram up core捣制走样ramaway导股(连续铸造) strand guiding导气管air duct导入，导件guide导套guide bushing导销guide pin导销leader pin导销榇套leader pin bushing得板screen plate德拉瓦离心铸管法De-lavaued processdelay relase 德他固溶体dendrite德他合金delta solid solutin德他黄铜delta bronze德他青铜delta iron德他铁delta metal德银，铜German silver等吹熔铸炉equi-blast cupola等价因子equivalence factor等温变态isothermal transformation等温退火isothermal annealing等温线图isothermal diagram等温硬化isothermal hardening低合金钢铸件low alloy steel castings低磷生铁low phosphorus pig iron低摩擦金属anti-friction metal低黏天然砂meager sand低黏性砂lean sand低黏性砂weak sand低黏性硅砂，硅砂unbonded silica sand低碳钢low carbon steel低碳生铁low carbon pig iron低温脆性cold shortness低温熔化cold melt低温退火low temperature annealing低压风扇low pressure fan低周波main frequency低周波感应电炉line frequency induction furnace低周波感应电炉low frequency electric induction furance迪沙式自动造模机(丹麦制高压高速无箱式造模机) Disamatic molding machine 底(炉)，(造模) bed底板acking board底板bed plate底板bottom board底板bottom plate底层装料bed charge底焦coke bed底浇法bottom casting底浇法bottom pouring底浇式浇桶bottom pour ladle底浇铸模bottom pour mold底进模口法bottom gating底面basal plane底炭bed coke底炭高度bed coke height底特律式电弧炉Detroit electric furnace地坑pit地坑炉pit furnace地坑造模法pit molding地坑铸造pit casting地面砂，背砂floor sand地模floor mold地模法，地面造模法floor molding碲(Te) tellurium碘(I) iodine点火firing点火ignition点火ligh up点火lighting up点火light-off点火孔breast door点火孔lighting hole点火器igniter点燃点ignition point电池，组battery电磁搅拌electric magnetic agitation电磁循环electric magnetic circulation电动吊车electric hoist电动发电机motor generator电动加气硬化机automatic gassing machine电动推高机electric lift truck电动造模机electric molding machine电镀electro-gilding电镀electro-plating电焊条，电熔接条arc welding electrode电弧长度arc length电弧截割arc cutting电弧炉arc furnace电弧炉electric arc furance电弧气吹铲平arc-air gouging电弧气吹切割arc-air cutting电弧熔接arc welding电弧熔接，电焊electric arc welding电极，电熔接条，电焊条electrode电极耗用量(电弧炉) electrode consumption电极夹具，电熔接条夹把，电焊条夹把electrode holder 电极控制系统electrode control system电极清洁法electrol-cleaning电极熔接，电极焊接electrode welding电极头stub end电解精炼electrolytic refining电解铁electrolytic iron电解铜electrolytic copper电解锌electroplytic zinc电开关装置electric switchgear电炼生铁electric furance iron电炉electric furance电炉钢electric steel电滤尘器electro-filter电木，胶木bakelite电热熔化electric smelting电子electron电子显微镜electron microscope电阻高温计resistance pyrometer电阻合金electro-resistance alloy电阻炉electric resistance furance电阻炉resistance furnace电阻系数，电阻力resistivity垫板，底板base plate垫厚(铸造技术) padding，reinforcement垫厚(铸造技术) reinforcement，paddling垫圈，洗涤机washer淀粉starch吊车hoist吊车浇桶crane ladle吊车盘hoist pan吊钩lifting hook吊骨，撑条，插条gagger吊骨，撑条，插条slodier吊骨，吊具，吊架hanger吊环bail吊梁lifting beam吊砂条clack吊运车trolley吊钩load hook吊骨anchoring调合模砂blended molding sand调节设备controlled means调辙车transfer car调整器regulator调质处理quenching with Subsequent tempering 调质砂tempering sand调质水分tempering water调质铸铁modified cast iron蝶形阀butterfly valve迭边浇道Connor runner bar迭边进模口kiss gate迭边进模口lap gate迭边冒口kiss riser迭模multiple mold迭模stack boxes迭模stack mold迭模法multiple molding迭模法stack molding迭模浇铸法stack pouring迭箱stack钉nail顶板ejection plate顶板lifting plate顶板top board顶板top plate顶出ejection顶出板(压铸) ejector plate顶出杆knock-out bar顶出力ejector force顶出器，喷射器ejector顶出销knock-out pin顶出销(压铸) ejector顶浇法top pouring顶浇进模口top gate顶冒口top riser顶销，起销lifting pin顶铸法top casting process定量分析quantitative analysis定量仪quantometer定模(压铸) cover die定模板(压铸)，平台platen定盘式混砂机fixed pan mill定时淬火time quenching定时器timer定位垫locating pad定位孔locating hole定位销locating pin定位销钉positioning dowel定位锥locating cones定心毂centering boss定心针centering pin定性分析qualitative analysis订货铸造工场jobbing foundry铥(TM) thulium冻汞法(精密铸造) Mercast process动力滚子输送机powered roller conveyor 动力试验dynamic test动叶轮impeller动叶轮摔砂impeller ramming动作，工作working都市煤气town gas陡震试验shock test斗，箕斗，桶装载机bucket毒性度toxicity rating读数式分光仪digital spectrometer堵口砖nozzle brick堵塞bott堵塞botting堵塞出铁口(熔铁炉) stopping up堵塞杆bott stick堵塞器stopper堵塞式浇桶stopper ladle堵塞砖stopper and nozzle brick杜具纳转炉Tropenas converter杜维利化碳转浇铸法Durville pouring杜维利化碳转浇铸法Durville process镀镍nickel plating镀锡铁皮，马口铁皮tin plate镀锌galvanizing镀锌sherardizing镀锌zinc coating镀锌zinc plating镀锌，浸锌zinc galvanizing镀锌脆性galvanizing embrittlement镀锌铁板，白铁皮galvanized iron sheet 镀锌铁皮，白铁皮zinc-coated sheet短暂退火炉short anneal furnace锻造用合金wrought alloy断口检验fracture test断口金相检验fractography断裂点point of rupture断面收缩necking断面缩率area contraction，percentage of 断面缩率area reduction，percentage of断续浇铸interrupted pouring堆heap堆高机fork lift truck堆积密度packing density堆料场stock ground堆料场stock-yard堆砂heap sand堆渣场slag tip堆重piled weight对合开放砂心盒split open ended core box 对合模型，分割模型split pattern对合模型板，分割模型板split plate对合铸模split mold对流convection对准alignment钝气inert gas钝气电弧熔接inert-gas arc welding多边形筛polygonal screen多段风口，多段风嘴multiple tuyere多角形砂angular sand多孔塞porous plug多孔塞搅拌法porous-plug method多孔性，气孔率，气孔巢(铸疵) porosity多石英砂quartzose sand多水高岭土halloysite锇(Os) osmium鹅颈浇道，鹅颈管goose neck而酸铸铁acid resistant cast iron耳轴，挂耳trunnion二次风口，二次风嘴secondary tuyere二次合金secondary alloy二次空气secondary air二钙硬化法Di-Cal process二氧化锆zirconia二氧化碳造模法，碳酸气硬模法，CO2造模法carbon dioxide process(CO2 process) 二氧化铁(FeO2) ferrous oxide二元合金binary alloy发火合金pyrophoric alloys发热反应exothermic reaction发热覆盖?冒口用) exothermic shield发热冒口exothermic riser发热套筒exothermic sleeve发热性缩颈砂心(冒口用) exothermic breaker core发热性缩孔防止粉exothermic antipiping powder发生炉producer发生炉煤气power gas发生炉煤气producer gas发生炉燃气，瓦斯generator gas阀valve珐琅面，上釉glassy surface翻举装置rollover and lifting device翻模rolling over翻模板rollover board翻模板rollover plate翻箱索具beam and sling翻箱造模机rollover molding machine翻转(壳模制造) peel back翻转，翻模rollover翻转顶销脱模机turnover and pinlift machine翻转式砂心机rockover core making machine翻转脱模式造模机frame-rollover machine翻转脱模装置turn-draw device翻转造模机turnover molding machine钒(V) vanadium钒铁ferro-vanadium钒铸铁vanadium cast iron反复冲击试验repair反复横断冲击试验repeated impact test反喇叭形浇口reverse horn gate反射炉air furnace反射炉reverberatory furnace反跳硬度计scleroscope反跳硬度试验rebound hardness test反跳硬度试验scleroscope hardness test反斜度back draft反应带reaction zone反应度reactivity反应模斜度inverse draft反应速率rate of reaction反转起模draw on turnover方锉square file方解石calcite方向性凝固directional solidification防尘面具，口罩respirator防护套管protection tube防裂筋cracking strip防裂片，散热片cooling fin防蚀anti-corrosion防缩暗冒口shrink bob防缩剂，冒口保温用anti-piping compound 防缩孔粉剂pipe eliminator防缩冒口shrink head防缩冒口shrinker防锈anti-rust防锈剂rust-preventing agent防锈涂层rust preventive coating放射线检验radiographic inspection放射线检验radiographic testing放射线透视radioscopy放射线照片radiographic film放射线照像术radiography放射性同位素radioactive isotope放样板lay out board放置器set-down device非磁性铸铁non-magnetic cast iron非焦性煤non-coking coal非金属夹杂物non-metallic inclusion非金属夹杂物sonims非均质组织heterogeneous structure非破坏试验non-destructive testing(NDT)非铁金属non-ferrous metal非氧化气孔(银白色气孔)(铸疵) unoxidized blowholes 飞边(铸件) feather飞边，闪光flash飞边清除flash removal飞边现象(合模或模裂形成) finning飞灰fluxing肥粒铁，肥粒体ferrite肥粒铸铁ferritic cast iron沸腾boil沸腾boiling沸腾期boiling period肺尘埃沉着病pneumoconiosis费德曼组织(金相) Widmannstaetten structure废(钢)片sheet scrap废电极electrode scrap废钢scrap steel废料scrap废品率arate of rejects废品率，退件率，不良率reject ratio废品率，退件率，不良率rejection rate，reject atio 废气exhaust gas废气waste gas废热waste heat废铁iron scrap废铁scrap iron废铸料cast scrap分布distribution分部模型section pattern分部心型sectional core分层浇口side step gating分层进模口side step gate分层精炼法zone refining分次式混合机batch mixer分次式火炉batch type annealing furnace分次式磨粉机batch mill分次式配砂场batch sand plant分次式熔炉batch furnace，batch-type furnace)分次退火炉periodic annealing furnace分道砖runner core分度盘dividing plate分度圈limb分段淬火interrupted quenching分段淬火stage hardening分段淬火step quenching分段时效interrupted aging分段退火stepped annealing分级，刻度graduation分级节(模砂) classifying screen分级进模口steeped sprue分级进模口step gate分级进模口stepped side gate分级进模口铸造step gate casting分级筛grading screen分级筛size screen分级摇动筛size jigging screen分级硬度gradient hardness分件图parts drawing分解resolution分离器separator分离筛sepaating screen分离型波来铁(球状云明碳机) divorced pearlite 分模粉parting powder分模剂parting agent分模剂parting compound分模面mold joint分模面parting surface分模面进模口parting gate分模砂parting sand分模线parting line分模纸parting paper分配流槽distributing launder分配销(压铸) sprue pin分支砂心，分支心模branch core分铸试验separately cast test bar分子molecule酚phenol酚<<an017>>喃树脂phenolic furan resin酚甲醛树脂phenol-formaldehyde resin酚树脂phenolic resin酚塑，黏结剂phenol plast binder粉煤powdered coal粉煤pulverized coal粉煤装置powdeed coal equipment粉末金属powdered metal粉末金属机件powdered metal parts粉末冶金，粉末冶金术powder metallurgy粉状石墨plumbago封闭sealing封闭剂sealing compound封闭砂条sealing ring封罐退火pot annealing封合模型，分割模型parted pattern封盒退火box annealing封漏，浸入impregnation风锤air hammer风管输送机pneumatic tube conveyer风管输送系统penumatic tube dispatch system 风化石锥辗硅砂conical sand from stone风口，风嘴tuyere风口棒tuyere bar风口比tuyere ratio风口带tuyere zone风口面buyere line风力分级air classification风力净化法air cleaning process风量，体积air volume风量计air volume meter风量计blast volume meter风量控制仪air weight controller风干air drying风干法air seasoning风干强度air strength风干强度air-dried strength风扇fan风速计anemometer风箱air belt风箱air box风箱air tank风箱wind belt风箱wind box风硬air hardening风硬钢air-hardening steel枫木maple蜂巢炉beehive oven蜂巢炉焦炭beehive coke蜂蜡bees wax伏利安[气体]搅拌法voianik method氟(F) fluorine浮渣dross浮渣incrustation浮渣，夹渣scum浮渣，撇渣skim幅射高温计radiation pyrometer幅射管炉radiant tube furnace复合辊composite roll复合接种剂complex inoculant复合涂膜complex coating复合形砂compound sand复合铸造composite casting复磷repetition castings复热器recuperator复热系统recuperative system复置模型试模replacing pattern in the mold 复制品replica腐蚀corrosion腐蚀脆化corrosion embrittlement附件accessories附浇口系模型gated pattern附设铸工场capitive foundry附设铸工场tied foundry附体试杆cast-on bar附体试杆cast-on test bar附体试片test coupon附体试片test lug附体试验attached test coupon负偏析negative segregation负载load副产焦炭by-product coke副电流sedondary current副料indirect materials副线圈secondary coil腹板web覆盖热cover heating折心展性铸铁iron oxide covering覆盖层[熔剂], 涂层covering flux钆(Cd)(烯土金属) gadolinium改良合金modified alloy钙(Ca) calcium钙系膨土calcium bentonite灰汁，碱水lye盖M法，疏塞气体搅拌法Gazal process甘油glycerine坩埚crucible坩埚底座，垫砖stool坩埚式感应电炉coreless induction furance 坩蜗吊钳crucible lifter坩蜗法crucible process坩蜗钢crucible steel坩蜗浇铸装置crucible pouring device坩蜗炉crucible furnace坩蜗钳crucible tongs坩蜗涂浆crucible wash杆，棒，条bar杆盘松砂机spike disintegrator杆条矫直机rod straightener感应淬火induction quenching感应电炉electric induction furnace感应电炉induction furnace感应加热induction heating感应器inductor感应线圈induction coil感应硬化induction hardening橄榄石砂oliving sand刚铝，杜拉铝duralumin刚铝石alundum刚模半边(压铸) die half，die cast刚模钢die steel刚模试验(压铸) die try-out，die cast刚模穴(压铸模) die cavity刚砂emery刚性rigidity刚玉corundum纲丝netting wire纲状组织(金相) net-work structure钢steel钢厂steel works钢锭steel ingot钢坩埚steel crucible钢皮镁砖metal-case magnesite brick钢输送带steel conveyor belt钢水瓢，抹砂匙spoon钢水瓢测温法spoon test钢丝钳pliers钢丝刷wire brush钢丝索wire rope钢丝位wire cut钢条bar steel钢条steel bar钢线粒cut wire shot钢屑，废钢料steel scrap钢性铸铁semi-steel钢铸件steel castings高傲砂blended sand高级钢high-grade steel高级铸铁high class cast iron高级铸铁high grade cast iron高加波感应电炉，高频率感应电炉high frequency induction furance 高架磁选机overhead magnetic seperator高架单轨overhead monorail高架起重机gantry crane高拉力黄铜high tensile brast高拉力铸铁，高强度铸铁high tension cast iron高磷生铁high phosphorus pig iron高磷生铁phosphoric pig iron高岭石kaolinite高岭土kaolin高硫钢(易切钢之一种) sulphur steel高炉shaft furnace高炉，鼓风炉blast furnace高炉焦furnace coke高炉煤焦，鼓风煤焦blast furnace coke高铝红柱石mullite高锰钢Hadfield's manganese steel高锰钢铸件high manganese steel castings高黏土砂fat sand高黏土铸砂loamy sand高强度钢，高拉力钢high tension steel高强度黄铜high strength brass高强度铸铁high strength cast iron高碳钢high carbon steel高温淬火hot quenching高温计pyrometer高温耐火砖highly refractory brick高温强度(铸砂用) hot strength高温烧结high sintering高温试验hot test高温冶金学pyrometallurgy高硅生铁silvery iron高硅砖high siliceous brick高压罐bomb高压水清砂机hydro-blast高压造模法high pressure molding高氧化铝砖high-alumina brick高氧砖alumina brick高硬度钢glass hard steel高周波干燥，高频率干燥dielectric dry高周波干燥机，高频率干燥机dielectric dryer高周波砂心干燥炉hign-frequency core drying stove 搞压试验compression test锆(Zr) zirconium锆砂zircon sand锆石粉zircon flour锆英石zircon格子(结晶) lattice格子结构lattice structure格子筛分输送机grid type screening conveyor格子形耐火砖checker brick隔条砂箱barred box镉(Cd) cadmium铬(Cr) chromium铬钢chrome steel铬基耐火材料chrome base refractories铬克合金nichrome铬镁砂chrome-magnesite铬砂chromite sand铬砂hevi sand铬酸处理chrome pickle treatment铬酸处理(镁锌铸件镀铬) dichromate treatment铬铁ferro-chromium铬铁矿chromite铬铸铁chrome cast iron铬砖chromite brick给砂机sand expansion工地熔接site weld工具tool工具钢tool steel工具台tool table工模jig工资labor cost工作场所working aea工作大纲图表outline process chart工作路线排定rounding工作台working table。
