隧道二衬防排水技术交底
隧道二衬防水施工技术交底(工程模版通用)
工程名称交底日期
施工单位分项工程名称二衬防水
交底提要二衬防水施工
交底内容：
3.3、施工缝
将施工缝已硬化的砼表面浮浆、松动砂石清除干净，进行彻底凿毛，用水冲洗干净。
施工缝采用水泥基渗透结晶防水涂料+双道遇水膨胀止水胶。
详见图。
施工缝防水图
3.3.1、水泥基渗透结晶防水涂料施工工艺
配比：涂料：水=1:（0.25~0.3），即每桶25千克兑水约6.5千克
施工方法：将涂料缓缓倒入清洁的凉水中用电动搅拌器搅拌到均匀无结块。
让浆料静置熟化约3分钟，再搅拌约30秒，十字交叉至少涂刷两层，当上一层已固化，产生足够的强度后，可进行下一层施工。
开调的浆料在半小时用完。
在24小时内对涂层进行喷雾水保养。
勿将本产品和其它材料混合使用。
注意事项：
1）基面干燥应对基面充分湿润，涂层干燥过快时会造成涂层材料缺水，水化反应进行不完全达不到相应的强度，甚至造成粉化，因此应及时对施工缝面进行适当喷雾湿润，使涂层水化反应充足，以提高涂层的粘结强度和渗透性。
审核人交底人接受交底人。
隧道施工二衬安全技术交底模板
一、交底目的为确保隧道施工二衬作业安全、高效、质量达标，特进行本次安全技术交底，提高施工人员的安全意识和操作技能。
二、交底内容1. 施工人员安全培训（1）所有参与二衬施工的员工必须经过专业培训，掌握二衬施工的基本技能和安全操作规程。
（2）新员工必须经过岗前培训，合格后方可上岗。
2. 施工现场安全措施（1）施工现场必须设置安全警示标志，明确安全警示内容。
（2）施工区域必须设置安全防护设施，如防护栏杆、防护网等。
（3）施工现场应设置安全通道，保证人员通行安全。
3. 施工机械设备安全操作（1）机械设备操作人员必须持证上岗，严格遵守操作规程。
（2）机械设备应定期检查、维护，确保其安全可靠。
（3）施工过程中，机械设备操作人员应密切关注设备运行状态，发现异常立即停机检查。
4. 施工材料及施工工艺安全（1）施工材料必须符合国家相关标准和规定，严禁使用不合格材料。
（2）施工过程中，应严格按照施工工艺进行操作，确保施工质量。
（3）二衬混凝土浇筑前，应检查模板、钢筋等材料是否符合要求，确保施工质量。
5. 施工环境安全（1）施工现场应保持整洁，施工区域应设置排水设施，防止积水。
（2）施工现场应保持良好的通风，确保施工人员身体健康。
（3）施工过程中，应加强对施工现场的监控，防止火灾、爆炸等事故发生。
6. 应急预案（1）制定应急预案，明确应急措施和责任人。
（2）定期组织应急演练，提高施工人员应对突发事件的能力。
三、施工注意事项1. 施工人员必须正确佩戴个人防护用品，如安全帽、防尘口罩、防滑鞋等。
2. 施工现场严禁吸烟、酒后作业、疲劳作业。
3. 施工过程中，应严格按照操作规程进行作业，确保施工安全。
4. 施工现场应保持良好的沟通，发现安全隐患及时报告。
5. 施工过程中，应密切关注施工质量，发现问题及时整改。
四、交底总结本次安全技术交底旨在提高施工人员的安全意识和操作技能，确保隧道施工二衬作业安全、高效、质量达标。
请各位施工人员认真学习，严格遵守各项安全规定，共同保障施工安全。
隧道排水安全技术交底模板
一、交底目的为确保隧道施工过程中的排水安全，预防因排水不当引发的各类事故，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、适用范围本交底适用于隧道施工过程中所有与排水相关的作业环节。
三、交底内容1. 施工前的准备工作（1）了解隧道地质情况，包括地层岩性、地下水情况、洞内涌水情况等。
（2）熟悉隧道排水设计方案，明确排水设施、排水量和排水路线。
（3）检查排水设备、材料、工具等是否齐全，性能良好。
2. 施工过程中的安全注意事项（1）排水作业人员必须佩戴安全帽、防滑鞋、手套等防护用品。
（2）作业人员应遵守操作规程，严格按照设计要求进行排水作业。
（3）排水设备运行过程中，严禁无关人员靠近，确保设备安全运行。
（4）排水作业区域应设置警示标志，提醒过往人员注意安全。
（5）加强对排水设施的巡查，发现异常情况及时处理。
3. 隧道涌水应急处理（1）发现隧道涌水情况，立即停止作业，迅速撤离作业人员。
（2）启动应急预案，组织人员进行排水作业。
（3）根据涌水情况，采取合理的排水措施，如临时排水、抽排、封堵等。
（4）确保排水作业安全，防止发生二次事故。
4. 施工现场安全管理（1）施工现场应设置排水沟、沉淀池等排水设施，确保排水畅通。
（2）加强对排水设施的维护保养，确保设施正常运行。
（3）加强施工现场的巡查，及时发现并处理安全隐患。
（4）严格执行安全生产责任制，确保排水作业安全。
四、交底要求1. 施工单位应将本交底内容传达至所有排水作业人员。
2. 作业人员应认真学习并掌握本交底内容，提高安全意识。
3. 施工单位应定期组织安全教育培训，提高作业人员的安全技能。
4. 施工单位应加强施工现场安全管理，确保排水作业安全。
五、附则1. 本交底自发布之日起实施。
2. 本交底由施工单位负责解释。
3. 如遇特殊情况，需对本交底内容进行调整，应以调整后的内容为准。
隧道施工方案防排水施工技术交底
防排水施工技术交底记录编号：复核人：记录人：年月日武汉左岭至鄂州花湖高速公路一期土建工程第7合同段（K43+955～K51+000）巴家湾隧道防排水施工技术交底（左线K46+020～630,右线K46+032～613）总长1191m编制：复核：审核：日期：江西交建工程集团有限公司防排水施工技术交底一、防排水施工技术（一）、防水层施工在隧道初期支护与二次衬砌之间铺设防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设，防水板与土工布采用点接。
防水板用搭连接，搭接长度不小于10cm，而且要平直无虑焊，通过水压试验合格后，方能使用。
防水层的施工在初期支护后经量测围岩达基本稳定和在模筑衬砌前进行。
施工点距爆破面应大于150m，距灌注模筑衬砌处应大于20m，其操作要点如下：1、喷射混凝土基面处理喷射混凝土基面不得有钢筋及凸出的管件等尖锐突出物，否则要进行修平，并在修平部位用砂浆抹成圆曲面，以免被防水层被扎破。
隧道断面变化或转变处的阴阳角均应做成圆弧，阴角处圆弧半径不小于10cm，阳角处圆弧半径不小于5cm。
在防水板铺设前，全面普查初期支护的渗漏水情况，超前埋设透水管排水。
2、防水层铺设（1）防水层铺设隧道防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设。
将防水卷材从台车顶左右对称沿轮廓线展开，并用齐头短木棒将其沿轮廓线撑开，保持一定松驰度，以方便焊接。
无纺土工布不得与防水板粘结在一起，采用点接式，每平方米一个粘结点，每个粘结点面积不大于25平方厘米。
防水卷材挂设点要严格按施工图纸、墙角、墙身、拱部的要求进行铺挂施工。
（2）防水板接缝焊接防水板接缝焊接是防水施工最重要的工艺之一，焊缝采用自行走式热合机双缝焊接，即将两层防水板的边缘搭接，通过热熔加压而有效粘结。
防水板搭接宽度不小于10cm。
防水层的接头处擦拭干净，去除表面油物灰尘，以保证焊接质量。
在结构立面与平面的转角处，防水板接缝留在平面，距转角不小于60cm。

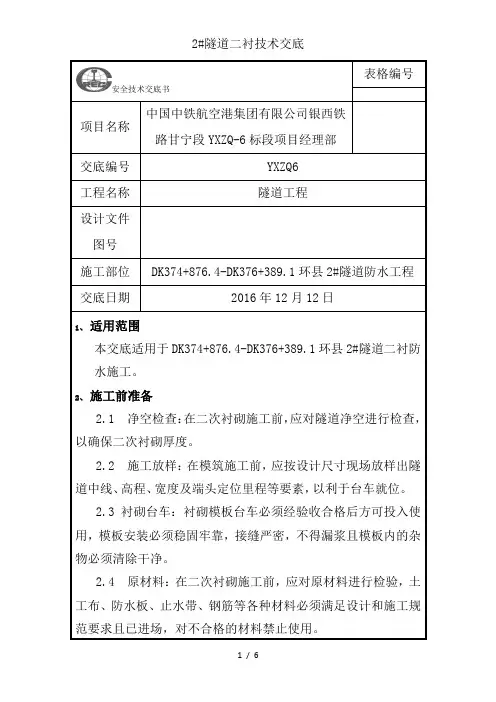

2#隧道二衬技术交底
表格编号
项目名称
中国中铁航空港集团有限公司银西铁路甘宁段YXZQ-6标段项目经理部
交底编号
YXZQ6
工程名称
隧道工程
设计文件图号
施工部位
DK374+876.4-DK376+389.1环县2#隧道防水工程
交底日期
2016年12月12日
1、适用范围
本交底适用于DK374+876.4-DK376+389.1环县2#隧道二衬防水施工。
2.6 人员准备：二次衬砌施工前，必须配备足够数量的施工人员，并对其进行安全教育、技术培训，使其熟悉有关施工工艺和注意事项。
3、技术要求
3.1隧道二次衬砌施作应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛（拱脚附近7d平均值）小于0.2mm/d，拱顶下沉速度小于0.15mm/d；或施作二次衬砌前的累积位移值，已达到极限相对位移值的80%以上；或初期支护表面裂隙（观察）不再继续发展。
3.2围岩及初期支护变形过大或变形不收敛，又难以及时补强时，可提前施作二次衬砌，以改善施工阶段结构的受力状态，此时二次衬砌应予以加强。
3.3二衬每板混凝土浇筑前，测量人员及技术人员要共同进行中线、高程测量放样。校核台车内拱顶标高和隧道中线及两侧净空宽度。二次衬砌前应用激光断面仪检查初期支护内轮廓断面，发现欠挖应及时处理。
5.6钢筋安装绑扎
5.6.1二次衬砌钢筋在1∶1的制作样台上，分单元分片制作成形，各单元间预留足够的搭接长度。
5.6.2钢筋制作前，由隧道工程师编制钢筋制作方案和钢筋配料表，并向作业班组进行技术交底。
5.6.3用于制作加工的钢筋表面应洁净。油渍、漆污、浮皮和铁锈在使用前应清除干净。在焊接处的水锈在焊接前应清除干净。钢筋除锈一般可以在钢筋冷拉调直过程中进行，或使用电动除锈机或钢丝刷进行。
隧道二衬施工工程技术交底
隧道二衬施工工程技术交底
1、工程采用双衬结构，外衬施工材料为混凝土，二衬施工材料为采掘本质石，采用
拉筋护筋工艺，护筋间距一般为1.5m。
2、隧道单衬施工全程设计、施工压力控制必须符合设计要求，以确保二衬和外衬的
施工质量和安全性。
3、施工过程应符合施工计划，全程做好施工过程质量和安全检查、试验，做到质量
可控。
4、采用吊装工艺，施工现场划分为小断面和施工区域，定期做好施工进度管理。
5、工程拆迁及补偿必须符合相关规定、有序进行。
二、技术交底
1、台车式吊装工艺
台车式吊装工艺是一种行走式的常见的吊装工艺，吊装时台车移动，其核心设备是大
型牵引机，其核心动力是电力、液压、内燃机等，台车式吊装工艺具有抗干扰能力高的特点，以及体积小、质量轻的特点，这种工艺可配备安全设施和现场自动监控系统，确保施
工安全。
2、斜拉筋护筋工艺
斜拉筋护筋工艺采用抗拉斜拉筋护筋来支撑二衬，施工中护筋间距严格按设计要求，
要求护筋的剪切强度符合设计要求。
护筋的横向抗拉强度要求≥140MPa，纵向抗拉强度要
求≥175MPa。
斜拉筋护筋工艺是确保二衬结构安全性的关键工艺，施工中应严格按照要求
进行施工。
因此，我们应该严格按照规定执行施工程序，在施工中加强安全管理，认真规范施工，保证施工质量，完成质量稳定、可靠、安全的二衬施工工程。
隧道防水施工技术交底
结构环、纵向施工缝,均采用涂刷优质水泥基渗透结晶型材料作为界面剂，用量不少于1.5kg/㎡.
钢边橡胶止水带及镀锌钢板止水带布设在二衬混凝土施工缝处，安装时将止水带固定在二衬结构厚度的1/2处，环向施工缝止水带通过架立筋固定在挡头模上，止水带一端外露,外露部分为止水带宽度的1/2,浇筑和振捣施工缝部位混凝土时，要注意边浇筑和振捣边用手将止水带扶正，避免止水带出现过大的蛇型和倒伏。
2）所有防水工程使用的原材料应有出厂质量证明文件、试验报告以及现场取样复检报告，质量符合设计和规范要求,并在监理工程师检验认可后，才可使用。防水材料必须在业主指定的厂家采购。
3)在防水施工过程中，对易产生渗漏的薄弱部位（施工缝、变形缝、防水砼施工等）进行重点质量控制,并加强施工过程中的质量管理工作,确保上述部位的防水达到设计要求。
（8)注浆管破损部位应割除，并在割除部位重新设置已经安装好注浆导管的注浆管，并与两端原有注浆管进行过渡搭接。
(9)在注浆管附近绑扎或焊接钢筋作业时，应采用临时遮挡措施对注浆管进行保护。
四、防水施工质量保证措施
)防水工程由具有专业资质的防水队伍进行施工，并选派具有丰富防水施工经验的工程技术人员对防水施工过程进行指导和监督。施工前要对防水工程的施工工艺、质量要求进行技术交底,确保每个施工人员对自己承担的施工项目的施工工艺和质量要求有深刻的认识。
4）注浆管施工技术要求
注浆管均指全断面注浆管，采用专用固定件固定在施工缝表面，并每隔5~6m两端各引出一根注浆导管。
（1）安装注浆管的施工缝表面应坚实、平整，不得有浮浆、油污、疏松、空洞、碎石团等，否则应予以清除。
（2)注浆导管与注浆管的连接应牢固、严密。导管的末端应临时封堵严密。
浅埋暗挖隧道二衬防水层铺设技术交底书
2.在主洞与排气阀井衔接处，防水材料铺设按具体设计进行处理；
3.在主洞与分水口及排气阀井衔接处的防水层必须连成一体；
⑸防水层施工注意问题：
1.混凝土折弯处应用砂浆填抹圆顺；
2.防水板的接头连接密贴，粘贴、焊接密实；
3.防水板的施工缝处理严密；
4.防水板防止被二衬钢筋弄破、划破；
⑶目前，暗挖隧洞12#竖井～13#排气阀井区间一衬基面已通过验收，满足防水板铺设的基面要求，但隧洞内尚保留照明线路、监控线路，防水层作业班组在施工前须将其拆除，并处理好照明线、监控线钢筋托架。
2、缓冲层铺设
⑴固定方式：铺设防水板前应先铺设缓冲层，缓冲层材料为土工布，采用水泥钉与防水板相配套的圆垫片将缓冲层固定在基面上。
⑵固定点间排距：固定点之间呈正梅花形布设，隧洞两侧中心线上下45°范围固定间距为0.6米；顶拱90°范围的固定点间距为0.4米；底部仰拱90°范围的固定点间距为1米。基面凹处布设圆垫片固定，以免防水层在此处绷紧吊空，浇筑二衬混凝土时拉破。（附图：固定间排距示意图）
⑶搭接宽度：搭接宽度不小于100mm，缓冲层铺设时应尽量与基面密贴，不得拉得过紧或出现过大的皱褶，以免影响防水板的铺设。同时在缓冲层分段铺设的连接部位预留不少于200mm搭接余量。土工布采用纵向铺设，超前混凝土浇筑3仓。
⑹防水板铺设要求如下：
1.铺设防水板时，应沿隧洞纵向铺设；
2.塑料片上焊接点应牢固可靠，防水板间焊缝宽度不小于15mm，搭接宽度不小于100mm，且均匀连续，不得有假焊、漏焊、焊焦、焊穿等现象。
3.焊接完毕后采用检漏器进行充气检测，充气压力0.25Mpa，保持该压力不少于5min，允许压力下降20%。如压力持续下降，应查出漏气部位进行全面的手工补焊。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防水板敷设应从边墙下部设置的引水管处至拱顶部连续施作，全隧道满铺，施工时要注意保护防水板的完整性。
二次衬砌变形缝、纵向施工缝均用中埋式橡胶止水带止水，环向施工缝、用带注浆管橡胶膨胀止水条止水。
2、排水措施：按照地下水与地面水分开引排的原则进行设计。隧道开挖后，根据各级围岩地下水的发育状况，在岩面环向布设Ω排水管，以引排围岩渗漏水至基底纵向水管内，使隧道初期支护内排水良好。防水板背面根据围岩级别每隔一定间距铺设环向Φ10cmHDPE双壁波纹管，将二衬背后积水排至边墙底部的纵向排水管，然后通过横向引水管，将水引入路基侧向排水暗沟排出洞外。纵向排水管、路基侧向排水暗沟的纵坡与隧道纵坡一致。
2)隧道环向盲沟在锚喷支护与防水层之间沿环向设置，纵向间距5～15米，根据开挖后实际渗水量进行调整。塑料盲沟安装时用钉固定，钉距1m，钉用5cm长圆钉。
3)隧道有φ110cmHDPE双壁打孔波纹管、φ300cmU-PVC双壁打孔波纹管、φ50cmHDPED单壁打孔波纹管以及隧道两侧设置通缝式排水沟，将严格按照设计及规范进行施工。
2）细部构造部位渗漏水处理可采用下列措施：
①变形缝和新旧结构接头，应先注浆堵水，再采用嵌填遇水膨胀止水条、密封材料或设置可卸式止水带等方法处理；
②穿墙管和预埋件可先用快速堵漏材料止水后，再采用嵌填密封材料、涂抹防水材料、水泥砂浆等措施处理；
③施工缝可根据渗水情况采用注浆、嵌填密封防水材料及设置排水暗槽等方法处理，表面增设水泥砂浆、涂料防水层等加强措施。
2、防水板施工
① 防水板洞外下料及焊接
防水板按环进行铺设。根据开挖方法、设计断面、规范规定的搭接尺寸及一个循环的长度来确定防水板的下料尺寸；将剪裁好的防水板平铺，按规范要求搭接，再焊接成一个循环所需要的防水板；对焊接好的防水板进行抽样检查，合格后将一个循环的防水板卷成筒状待用。
②防水板的铺设
铺设防水板在铺设台架上进行。铺设台架采用结构简单的临时支架，可用万能杆件拼装，也可使用工地现有的材料加工制作。上部采用φ108钢管或槽钢弯成与隧道拱部形状相似的支撑架，用丝杠与台架连接，以便其升降；走行部分采用轮行式。悬承顺序为先拱后墙、自上而下进行，相邻循环防水板之间的搭接缝，采用15cm宽的三合板置于锚喷面与前一组防水板端头作为焊接平面，边焊边沿环向移动三合板，焊接完成后撤出三合板。
在洞内路面内、外侧均设置了预制边水沟以排除路面积水，边沟纵坡与隧道纵坡一致。
3、洞内路基排水：为了防止路面底层地下水上升到路面影响行车安全，在路面平整层每间隔一定间距设置一道Φ5cmHDPE打孔波纹管做为排水暗沟。
二、二衬防排水施工方法
1、排水管施工
1）对岩面渗水预先进行有效处理,具体做法：水流用Ω弹簧排水管引导
1）止水带施工
衬砌台车就位后，在邻近施工缝或沉降缝处的拱架外侧按一定间距安装止水带固定装置。由拱顶向两侧逐段将其放入固定装置的安装槽内，并固定。然后安装挡头板。在安装过程中止水带的长度应逐段留有一定的余量，不能绷紧；灌注衬砌砼时，应随时注意止水带位置的变化，不能被砼横向压弯变形，止水带周围砼要振捣密实。
③ 施工要点及注意事项
a防水板铺设前，喷砼表面处的钢筋头和锚杆头先切除，再用手持砂轮机磨平，对凹凸不平部位应修凿喷补，使砼表面平顺，有局部渗水处，应进行处理。
B防水板按环向铺设，焊接工序与固定工序紧密配合，先焊接，后固定。
C防水板铺设的搭接宽度为15cm，焊接宽不小于2.5cm，漏焊、假焊处应补焊，若有烤焦、焊穿处，应用同样的防水板焊贴覆盖或按监理工程师指示办理。
D固定防水板采用胶热焊接，胶垫与胶垫之间防水层不得绷紧，要保证板面与喷射砼密贴。
E铺设防水板地段距开挖工作面，不小于爆破所需要的安全距离，二次衬砌灌注砼时，不得损坏防水层。
F在二次衬砌灌注砼前，应检查板面和底层密贴情况，搭接焊缝质量，填写质量检查记录，经监理工程师批准后方可继续施工。
3、其它防水处理
3、铺设防水板地段距开挖工作面不小于爆破安全距离。
莆永高速公路A4合同段施工技术交底书
工程名称：下角溪隧道洞身二次衬砌防排水技术交底
施工班衬砌防排水
施工部位
洞身
编制人
复核人
交底人签名：
接受交底人签名：
交底内容：
一、施工总体方案
隧道防排水遵循“防、排、堵、截结合，因地制宜，综合治理”的原则，争取隧道建成后达到洞内基本干燥的要求，保证结构和设备的正常使用和行车安全。隧道防排水设计应对地表水、地下水妥善处理，形成一个完善通畅的防排水系统。为了防止排水沟管的淤塞以及考虑到对环境的保护，设计过程中坚持将清洁的地下渗水与路面污水分开排防的原则。
3）施工缝、沉降缝的防水处理
衬砌的施工缝采用膨胀止水条防水及沉降缝中埋式止水带防水。橡胶止水带材质、性能、规格必须符合设计要求，采用预埋法施工，止水带使用前严格检查，确认无损坏和孔眼等，方可使用。止水带施工中采用专用夹具对止水带进行定位，避免其在混凝土浇筑过程中发生移位。浇筑混凝土时注意避免混凝土中的尖角石子和锐利的钢筋刺破止水带。在二次衬砌混凝土浇筑后的12小时内，拆除堵头模板，然后用钢丝刷将接缝处的混凝土刷毛，并将接缝处清理干净。在下组混凝土浇筑前先将接缝混凝土洒水润湿，然后刷水泥浆两道，30分钟后可以浇筑混凝土。止水带全环施作，止水带施作除材料长度原因外只允许有左右两侧矮边墙上部两个接头，接头搭接长度不小于30cm。
4、二次衬砌防水板施工工艺流程图
图1 防水板施工工艺流程图
三、施工注意事项
1、在防水板挂设前必须对挂设段的二次衬砌进行断面扫描，保证二次衬砌厚度满足设计要求。必须进行基面处理和局部漏水的处理，避免板后积上，或排水板损坏。
2、防水板，特别是在凹凸较大的基面上，要欲留足够的松散系数，并在端面变化处增加悬挂点，保证缓冲面与混凝土表面密贴。同时做好防水板与泄水孔的密闭性连接。
