先导阀使用说明书

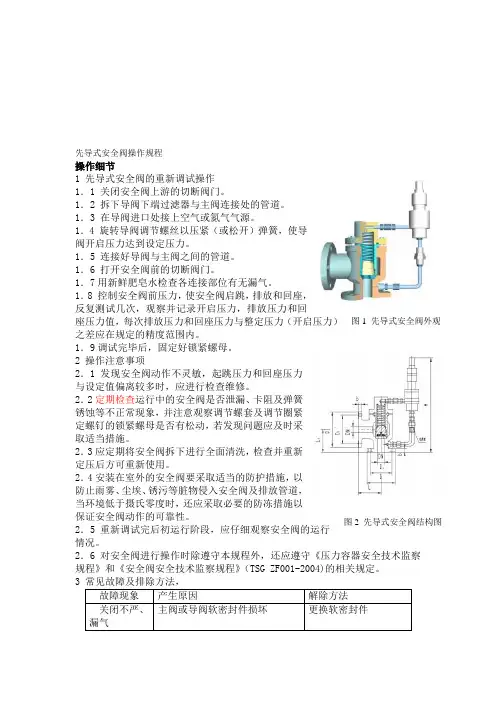

先导式安全阀操作规程
先导式安全阀操作规程操作细节1 先导式安全阀的重新调试操作1．1 关闭安全阀上游的切断阀门。
1．2 拆下导阀下端过滤器与主阀连接处的管道。
1．3 在导阀进口处接上空气或氮气气源。
1．4 旋转导阀调节螺丝以压紧（或松开）弹簧，使导阀开启压力达到设定压力。
1．5 连接好导阀与主阀之间的管道。
1．6 打开安全阀前的切断阀门。
1．7用新鲜肥皂水检查各连接部位有无漏气。
1．8 控制安全阀前压力，使安全阀启跳，排放和回座，反复测试几次，观察并记录开启压力，排放压力和回座压力值，每次排放压力和回座压力与整定压力（开启压力）之差应在规定的精度范围内。
1．9调试完毕后，固定好锁紧螺母。
2 操作注意事项2．1 发现安全阀动作不灵敏，起跳压力和回座压力与设定值偏离较多时，应进行检查维修。
2．2定期检查运行中的安全阀是否泄漏、卡阻及弹簧锈蚀等不正常现象，并注意观察调节螺套及调节圈紧定螺钉的锁紧螺母是否有松动，若发现问题应及时采取适当措施。
2．3应定期将安全阀拆下进行全面清洗，检查并重新定压后方可重新使用。
2．4安装在室外的安全阀要采取适当的防护措施，以防止雨雾、尘埃、锈污等脏物侵入安全阀及排放管道，当环境低于摄氏零度时，还应采取必要的防冻措施以保证安全阀动作的可靠性。
2．5 重新调试完后初运行阶段，应仔细观察安全阀的运行情况。
2．6 对安全阀进行操作时除遵守本规程外，还应遵守《压力容器安全技术监察规程》和《安全阀安全技术监察规程》（TSG ZF001-2004)的相关规定。
图1 先导式安全阀外观 图2 先导式安全阀结构图。
先导式安全阀操作规程范文
先导式安全阀操作规程范文第一章总则第一条为了保证先导式安全阀的正常运行和安全使用，减少事故的发生，特制定本操作规程。
第二条本操作规程适用于先导式安全阀的操作和维护保养。
第三条先导式安全阀的操作和维护保养必须严格按照本操作规程进行，不得违反。
第四条先导式安全阀的使用单位必须制定专门的管理制度，明确责任分工，确保操作规程的执行。
第二章先导式安全阀的结构和工作原理第五条先导式安全阀是一种用于保护锅炉、压力容器等设备安全的阀门。
它主要由主阀、导阀和封隔装置组成。
第六条先导式安全阀的工作原理是通过导阀的开启和关闭来调节主阀的开启和关闭。
当设备内部压力超过设定压力时，导阀打开，释放压力，使主阀关闭；当压力低于设定压力时，导阀关闭，主阀开启，以保持设备内部压力在安全范围内。
第七条先导式安全阀必须按照设定的工作压力进行调整，并定期检测和维护，确保其工作可靠。
第三章先导式安全阀的操作第八条操作人员必须经过相关培训，具备操作安全阀的资格，并持有有效的操作证书。
第九条在进行先导式安全阀的操作之前，必须确保设备处于停机状态，并切断供应气源。
第十条先导式安全阀的操作必须按照以下步骤进行：（一）检查主阀和导阀的开启和关闭情况，确保阀门灵活可靠。
（二）检查封隔装置的完整性和密封情况，确保无渗漏现象。
（三）根据设备压力要求，调整导阀的设定压力，并确认设定压力是否准确。
（四）进行阀门的开启和关闭测试，确保阀门正常工作。
（五）调整主阀的工作压力，确保阀门在设定范围内工作。
（六）对先导式安全阀进行定期检测和维护，包括清洗和润滑阀门部件，更换损坏部件等。
第四章先导式安全阀的维护保养第十一条先导式安全阀的维护保养工作必须定期进行，确保阀门的正常工作。
第十二条先导式安全阀的维护保养包括以下内容：（一）定期清洗阀门部件，确保无灰尘和杂物，防止堵塞。
（二）进行润滑工作，保证阀门灵活开启和关闭。
（三）检查封隔装置的完整性和密封情况，如发现损坏或渗漏，及时更换。
先导活塞式减压阀说明书
先导活塞式减压阀说明书
1.安装
1.1选择安装位置：选择一个离液体或气体供应源较近的位置，确保减压阀可以方便地连接到管道系统。
1.2连接管道：使用合适的管道和接头将减压阀连接到系统中。
1.3注意方向：确保减压阀的箭头指示流动方向，正确安装以确保正常工作。
2.调节压力
2.1了解工作压力：在安装前，了解你系统所需的工作压力范围。
2.2调节旋钮：根据需要，使用减压阀上的旋钮进行调节，以将系统压力维持在所需范围内。
2.3小心操作：调节压力时，小心进行，以避免过度调节或损坏减压阀。
3.定期检查和维护
3.1检查泄漏：定期检查减压阀及其周围是否有泄漏。
3.2清理阀体：确保减压阀的阀体清洁，防止灰尘或杂物影响正常运作。
3.3定期维护：根据制造商的建议，定期进行维护，如更换密封件、润滑部件等。
4.安全使用
4.1符合规范：确保减压阀符合相关的安全和规范要求。
4.2不要超负荷使用：避免超过减压阀的额定工作压力范围。
4.3避免物理损害：避免碰撞、挤压或其他物理损害。

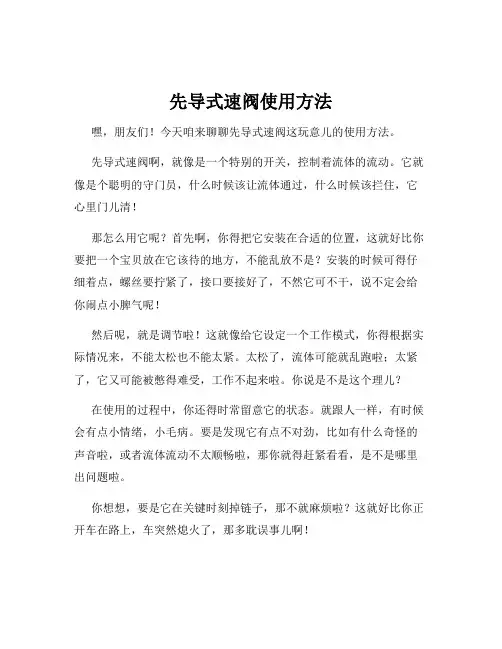

先导式速阀使用方法
先导式速阀使用方法嘿，朋友们！今天咱来聊聊先导式速阀这玩意儿的使用方法。
先导式速阀啊，就像是一个特别的开关，控制着流体的流动。
它就像是个聪明的守门员，什么时候该让流体通过，什么时候该拦住，它心里门儿清！那怎么用它呢？首先啊，你得把它安装在合适的位置，这就好比你要把一个宝贝放在它该待的地方，不能乱放不是？安装的时候可得仔细着点，螺丝要拧紧了，接口要接好了，不然它可不干，说不定会给你闹点小脾气呢！然后呢，就是调节啦！这就像给它设定一个工作模式，你得根据实际情况来，不能太松也不能太紧。
太松了，流体可能就乱跑啦；太紧了，它又可能被憋得难受，工作不起来啦。
你说是不是这个理儿？在使用的过程中，你还得时常留意它的状态。
就跟人一样，有时候会有点小情绪，小毛病。
要是发现它有点不对劲，比如有什么奇怪的声音啦，或者流体流动不太顺畅啦，那你就得赶紧看看，是不是哪里出问题啦。
你想想，要是它在关键时刻掉链子，那不就麻烦啦？这就好比你正开车在路上，车突然熄火了，那多耽误事儿啊！还有啊，要定期给它做个保养。
给它擦擦身子，检查检查有没有磨损啥的。
这就像人要定期体检一样，只有这样才能保证它一直健健康康的，好好给你干活呀！可别小瞧了这先导式速阀的使用哦，用好了它能给你省不少事儿呢！它能让流体乖乖听话，按照你的要求来流动。
比如说，在一些工业生产线上，它能精确控制各种液体或者气体的流量和压力，保证生产的顺利进行。
这就像一个优秀的指挥官，指挥着千军万马，有条不紊地行动。
所以啊，朋友们，一定要好好对待这个先导式速阀，按照正确的方法来使用它。
让它成为你的得力助手，为你的工作和生活带来便利。
怎么样，现在对先导式速阀的使用方法是不是清楚多啦？别犹豫啦，赶紧去试试吧！。
先导式安全阀操作规程
先导式安全阀操作规程导言：安全阀是一种重要的安全设备，用于保护设备和系统在过压情况下的安全运行。
正确操作安全阀，不仅可以确保设备安全，还能提高设备的运行效率和寿命。
本文将介绍安全阀的操作规程，以便操作人员正确使用安全阀，确保设备和人员的安全。
一、安全阀的基本概念和分类1. 安全阀的基本概念安全阀是一种能够在压力超过设定值时自动开启并排除过压流体的阀门。
它能保护设备和管道系统不受过高压力的损害，避免事故的发生。
2. 安全阀的分类根据排除介质的方式，安全阀可分为弹簧式安全阀、挡板式安全阀、液力式安全阀等多种类型。
根据阀门的工作原理，又可分为直接作用式安全阀、间接作用式安全阀、先导式安全阀等多种类型。
二、先导式安全阀的工作原理先导式安全阀是一种间接作用式安全阀，它通过主阀和先导阀的联动控制工作。
当介质压力超过设定值时，通过主阀的开启，排除过高压力。
先导式安全阀操作规程（二）1. 设定安全阀的工作压力在使用先导式安全阀之前，需要先调整安全阀的工作压力，确保其与设备和系统的工作压力一致。
通常需要依靠压力表和调节装置进行调整。
在调整过程中，需要先将系统压力调整到安全阀的最小工作压力，然后逐步增加压力，直到安全阀开始开启。
2. 安全阀的安装和连接安全阀的安装位置应该选择在管道系统中最容易发生过压的位置，一般为高压侧。
安全阀的进口和出口应与管道系统连接牢固，确保无泄漏。
安装时还要注意保证流体进口的清洁，避免杂质进入阀门内部。
3. 定期检查和维护为了保证安全阀的正常工作，需要定期对安全阀进行检查和维护。
检查包括清洁安全阀内部、检查阀簧的弹性、调整工作压力等。
维护包括润滑阀门的移动部分、更换老化的密封件等。
4. 阀门的操作时机安全阀的操作时机一般为系统压力超过设定值时。
当系统压力接近设定值时，操作人员应该密切关注系统压力的变化，确保安全阀能及时打开，排除过压流体。
5. 不得随意调整安全阀安全阀的压力设定值是根据设备的工作压力来决定的，操作人员不得擅自调整安全阀的压力设定值。
先导式安全阀操作规程
先导式安全阀操作规程导序一、安全阀的定义及作用安全阀是一种常见的安全装置，主要用于控制和保护压力容器或系统中的压力，当压力超过设定值时，安全阀会自动打开，释放过高的压力，以确保系统的安全运行。
安全阀在工业领域的应用十分广泛，是保障设备和人员安全的关键元素。
二、安全阀的分类及特点根据工作原理和应用场景，安全阀可以分为多种类型。
常见的有弹簧式安全阀、薄膜式安全阀、柱塞式安全阀等。
每种类型的安全阀都有各自的特点和适用范围，根据实际情况选择合适的安全阀对于保证系统的安全运行至关重要。
三、先导式安全阀的原理及结构先导式安全阀是一种高精度、高可靠性的安全阀，它通过在主阀前设置一个辅助腔室，利用辅助腔室中的介质对主阀进行驱动，实现安全阀的自动启闭。
先导式安全阀的结构相对复杂，包括主阀、引导阀、阀座等部件，通过这些组件的协作，实现对介质压力的精确调节。
四、先导式安全阀的操作规程1. 准备工作（1）检查安全阀的安装位置和连接管道，确保没有任何异常；（2）检查安全阀的密封性，确保没有漏气现象；（3）检查安全阀的工作压力范围和设定压力，确保设定合理；（4）检查安全阀的排放通道，确保通畅无阻。
2. 启动操作（1）将手动操作杆调整到手动操作位置，确保安全阀处于手动操作状态；（2）缓慢打开主管路的阀门，逐渐增加系统的压力；（3）观察安全阀上的压力表，当压力逐渐接近设定值时，可以进行下一步操作。
3. 调整操作（1）将手动操作杆调整到自动操作位置，使安全阀进入自动调压状态；（2）观察安全阀工作状态，如果未出现异常情况，则表明安全阀已经正常启闭，可以进入下一步操作。
4. 监控操作（1）观察系统压力是否超过设定值，如果超过设定值，则安全阀应自动开启进行压力释放；（2）注意观察安全阀的工作状态和压力变化，如果出现异常情况，应及时停止系统运行，并进行故障排除。
5. 停止操作（1）停止系统的运行，关闭主管路的阀门，逐渐减小系统压力；（2）将手动操作杆调整到手动操作位置，使安全阀进入手动操作状态；（3）关闭安全阀上的排放通道，确保安全阀处于正常关闭状态；（4）最后关闭安全阀的手动操作杆，完成停止操作。
先导式安全泄放阀操作规程
先导式安全泄放阀操作规程1设备原理（处理图片）先导式安全阀与导阀采用ф14×3无缝管接通，由先导阀来感测被控压力信号并控制主阀的启闭。
其动作过程是：当安全阀的阀前压力低于整定压力时，先导阀整定弹簧将阀芯推向阀座密封面，气体介质经导阀进口进入主阀阀芯上腔，使阀芯下移贴紧阀座，导阀和主阀都处于无泄漏的关闭状态；当阀前压力达到或高于整定压力时，介质压力克服整定压力，弹簧将导阀阀芯推向上移，导阀受力面积由阀芯面积转化为活塞受力面积，受力面积增加上升力增大，导阀开启。
主阀阀套上腔内的气体从导阀出口排出，主阀打开，介质迅速排放，活塞行程到最大位置。
当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积压差平衡实现，当阀前压力降回到工作压力以下时，在较小弹簧力作用下，阀芯下移实现其密封。
导阀关闭，主阀也就随之而关闭。
2设备结构及特点2.1主阀阀芯、阀套设计成阀套内腔与阀芯外径配套为圆柱台阶结构，其优点是结构紧凑、动作平稳、行程限位，利于开启。
2.2阀芯、阀座采用硬软双质密付结构，阀座采用凸台锥面。
凸台锥面为硬密封面，启闭时，凸台锥面避开了介质的直接冲刷，又为软密封付起到限位保护作用，保证了密封可靠，使用寿命长等。
2.3主阀密封力来自介质阀前压力，主阀控制弹簧只起复位预紧的作用。
在整定压力下工作时，阀芯上端受压面积大于阀芯与阀座密封受压面积，阀前压力越高，密封力越大，密封效果越好。
阀芯上腔泄压排放时，阀芯迅速上行，主阀排放。
2.4先导阀设计成迷宫阻尼活塞结构，密封采用硬软双质密封。
导阀阀芯密封受压面积与活塞受压面积比值较大，当介质压力达到或高于整定压力时，阀芯压力面积转化为活塞受力面积，面积增大，推力增加，导阀在非常接近整定压力范围内开启。
2.5当介质压力排放到一定压力时，通过活塞阻尼孔的介质压力使活塞上下两端产生面积压差平衡，启闭压差由活塞上下两端面积差平衡实现，在较小弹簧力作用下，阀芯下移实现其密封。
先导式安全阀操作规程范文
先导式安全阀操作规程范文一、目的和适用范围为了保证生产过程中的安全和稳定进行，规范先导式安全阀的操作，防止设备故障和事故发生。
本规程适用于所有使用先导式安全阀的生产单位。
二、定义和名称解释1.先导式安全阀：是一种在一定压力下自动打开释放压力的安全装置。
2.操作员：指与先导式安全阀操作相关的人员，包括操作人员和维护人员。
三、操作人员的职责1.醒目标示：在先导式安全阀附近设置醒目的安全警示标志，提醒操作人员注意安全。
2.正常操作：操作人员必须熟悉先导式安全阀的工作原理和操作方法，并按要求进行操作。
禁止盲目操纵或随意调整先导式安全阀。
3.定期检查：操作人员应每周对先导式安全阀进行检查，确保其工作状态良好。
如发现异常情况，应立即上报维护人员，并及时采取措施进行修复。
4.记录和报告：操作人员应按规定记录每次对先导式安全阀的检查和维护情况，并及时向上级报告。
四、维护人员的职责1.检查和维护：维护人员应按照操作手册的要求对先导式安全阀进行定期维护，并填写维护记录。
2.清洁和润滑：定期对先导式安全阀进行清洁和润滑，确保其灵活可靠的工作状态。
3.故障处理：对发现的故障和异常情况，维护人员应及时进行处理和修复，并将处理情况上报给上级。
五、使用注意事项1.避免过负荷使用：先导式安全阀的工作压力和流量应不超过其额定值，防止超过安全范围引发设备故障。
2.定期检验：对先导式安全阀进行定期抽测和检验，确保其安全可靠的工作状态。
3.防止堵塞：定期对先导式安全阀的进出口口径和孔径进行检查，防止杂物或结垢堵塞导致安全阀无法正常工作。
4.定期校验：按照计量器具管理制度的要求，定期对先导式安全阀的工作参数进行校验，确保其准确可靠。
六、应急措施1.发生异常情况时，操作人员应立即切断相关设备的电源，并向上级报告，等待维护人员的处理。
2.发生设备故障或事故时，应按照公司应急预案和规定程序进行应对和处理。
七、违反规定的处理办法对于违反先导式安全阀操作规程的操作人员，将根据公司相关纪律规定进行处理；对于故意破坏或造成事故的行为，将依法追究法律责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无锡星月科技有限公司
第一部 系统说明
1 系统概述
本系统是针对气动换向电磁阀的核心部件—先导阀测试而研制开发的全自动新型检 测系统。该系统能够对先导阀的高低压动作、泄漏情况进行自动检测，系统采用全自动的 标准化测试流程，通过干式检漏法检漏，降低了对操作人员的要求，减少了人为因素对产 品质量的影响，极大地提高了生产效率，保证了产品出厂标准的一致性。
◆ 环境湿度：5～90%
5 系统特点
◆ 灵活多变的操作方式 可根据需要，灵活选择测试工位。同时，可选择自动测试或单个项目测试。
-2-
无锡星月科技有限公司
◆ 线性可调的交/直流驱动电源
驱动电源交流 12～250V，直流 3～36V 线性可调。
◆ 精确细分的检漏标准
根据产品不同的检测要求，系统提供了 0.15ml/min～9ml/min 的不同检漏标准。
1 气控阀
2 气缸
3 气源处理件
代号
品种
空 白 线 圈 电 流 <0.5A
1 线 圈 电 流 ≥0.5A
司代 号
品种
公 0 特殊要求
限
1 0b a r <高 压 ≤1b a r
有
2 0.5b a r <高 压 <1 0 b a r
技
3 高 压 ≥1 0 b a r
科
月
代号
品种
星
0 特殊要求
锡 无
1 低 压 =0 b a r 2 0b a r<低 压 <0.5b a r
3 低 压 ≥0.5b a r
代号
品种
1 特殊阀
2 两 位 三 通 、两 位 五 通 、三 位 五 通
3 两位两通
代号
品种
1 一个测试工位
2 两个测试工位
4 四个测试工位
8 八个测试工位
2 系统结构及部件示意图
1、 设备外观尺寸：长×宽×高=900×750×1200（mm） 2、 设备各部件示意图，见图 2-1。
先导阀在线检测系统
司 公 限 有 技 科 月 星 锡 无
用户手册
XY-QD-B-02-4-22
无锡星月科技有限公司
WUXI STAR&MOON TECHNOLOGY CO.,LTD.
目录
第一部 系统说明.......................................................................................................................- 1 1 系统概述...................................................................................................................................- 1 2 系统组成...................................................................................................................................- 1 3 系统功能...................................................................................................................................- 2 4 技术指标...................................................................................................................................- 2 5 系统特点...................................................................................................................................- 2 第二部分 使用说明.....................................................................................................................- 4 1 系统型号对照表.......................................................................................................................- 4 2 系统结构及部件示意图...........................................................................................................- 4 -
要求，更加智能化。
◆ 美观、大方的外形设计
司
公
限 系统采用优质钢板成型后烤漆，外观简洁大方，曲线饱满。
有
技
科
月
星
锡
无
-3-
无锡星月科技有限公司
第二部分 使用说明
1 系统型号对照表
用户可以根据表 1，选择合适的型号。
表1
XY
QD
B
02
8
32
公司名 行业标识
代号
品种
A 型式检验
B 在线检验
代号
品种
0 电磁换向阀
-4-
无锡星月科技有限公司
司 图 2-1 设备示意图
公
限
序号
名称
技序有号
名称
1
1 号工位压力表
科 月
月
◆ 最大消耗功率：150W
星
锡
无 ◆ 系统工作气源压力：（0.6～1.0）MPa
◆ 测试工作压力范围：低压为[0.08，0.25] MPa，高压为[0.6，0.8] MPa
◆ 测试电压输出：3～36VDC 线性可调，12～250VAC 线性可调
◆ 负载电流：≤500mA /组
◆ 环境温度：0℃～45℃
◆ 参数设置功能：可对交/直流控制方式、动作频率、动作次数、待测阀种类、检 漏标准等参数进行设置，且参数设置支持掉电保存。
◆ 计数统计功能：统计一段时间内测试阀门总数以及不合格阀数。
◆ 用户管理功能：对电控动作频率、电控动作次数、手控动作次数进行权限设置，
避免被任意修改。
司
公
4 技术指标
限 有
技
科 ◆ 系统工作电压：单相交流 220V±10%
◆ 先进高效的检漏方式
系统采用获得专利的干式检漏模式，结合高效优化的控制算法，能够在较短时
间内，检测待测阀的微小泄漏，与传统湿式检漏方法相比，在相同的检漏标准
下，检测更准确，效率可提高 3～4 倍，同时解决了湿式检漏方式对产品外观、
性能的影响。
◆ 友好的人机交互界面
系统采用全数字显示，将测试过程及测试结果直观显示，降低了对操作人员的
3.2.3 单步测试...................................................................................................................- 16 3.2.4 设备自检...................................................................................................................- 17 常见设备故障及原因分析.........................................................................................................- 20 使用须知.......................................................................................................................................- 1 合格证...........................................................................................................................................- 2 三包凭证.......................................................................................................................................- 3 -
-1-
无锡星月科技有限公司
3 系统功能
◆ 自动测试功能：按照设定的测试条件及流程，对待测阀手控动作性能、高/低压 条件下的电控以及泄漏指标进行自动测试。
◆ 单步测试功能：可根据用户需要，对待测阀在特定工作条件下的单一性能指标 进行检测，如高气压情况下的泄漏指标等。
◆ 设备自检功能：根据客户的需要，定期对设备的完好情况进行自检诊断。
科 3.1 系统流程介绍..................................................................................................................- 10 星月 3.2 功能介绍.........................................................................................................................- 10 -
