浮筒滗水器安装使用说明书
浮筒滗水器安装使用说明书
浮筒滗水器安装操作使用说明浮筒滗水器是一种自动化程度较高的水处理设备，用于序批式活性污泥处理法-SBR法处理城市污水在我国已获推广，其核心部分装备-滗水器在工艺中显得尤为重要。
我公司在引进吸收了同行业先进技术的基础上，研制开发了多种适用的新型滗水器，分别适用于小、中、大型SBR、CASS池。
一、主要工艺流程如下：SBR、CASS池内进水、风机嚗气、污泥沉淀、滗水器滗水(1hr)1、设备主体采用U型旋转支撑，各个部件均采用不锈钢制作，配合紧凑、运转平稳。
2、浮筒采用浮动设计，能根据池内水位不断变化而始终保持滗水层处水深度不变，达到滗水的最佳效果。
3、设备主体采用无动力运行，整体设备运行时除排放口安装有电动阀门外，其余部件均不采用任何动力。
4、设备运行时滗水速度均匀、水面平稳无波动、主体动力无噪音、滗水完毕能随着水位的不断升高而不断上浮。
5、水下旋转部分采用机旋转械装置,能保证滗水器旋转部分长期运转而不老化断裂。
6、设备主体没有采用任何橡胶件制作，使用寿命长。
7、设备正常运行时能通过电动阀门对滗水范围在0至最大滗水深度之间作随意调整。
8、集水槽进水口装有自动挡泥钢球，在池内曝气时能有效的隔离污泥。
二、示意图：三、工作原理滗水器由集水堰槽、旋转浮筒、及旋转法兰等组成。
浮筒带动集水堰槽及排水支管绕滗水主管旋转，从而使滗水堰口上下弧形运动，达到滗出上清液的目的。
四、设备主要优点：1、水下旋转部分采用机旋转械装置,。
2、设备主体没有采用任何橡胶件。
3、滗水完毕能依靠自身浮力上浮。
五、操作：手动：滗水时人工打开手动阀门，滗水器开始滗水,水位排到要求时，关闭出水阀门，滗水器停止出水。
自动：滗水时打开电动阀门，滗水器开始滗水，水位排到要求时时，池内浮球液位计工作，出水电动阀门自动关闭，滗水结束。
（在此期间如果需要调节出水的流量，可以通过按装一个手动阀门来实现）。
六、滗水器安装说明安装部骤： (1) 根据图纸尺寸量池内各部位的预埋件尺寸看是否一致。
浮筒液位计作业流程
浮筒液位计作业流程(中英文实用版)Title: Float Level Gauge Operation Procedure1.准备阶段：在开始操作浮筒液位计之前，请确保所有必要的准备工作已经完成。
This involves checking that all necessary preparations have been completed before starting the operation of the float level gauge.2.安装浮筒：首先，将浮筒安装到浮筒液位计的适当位置。
Next, install the float into the appropriate position of the float level gauge.3.连接管道：将浮筒液位计的输出管道连接到相应的控制系统。
Connect the output pipe of the float level gauge to the corresponding control system.4.调试阶段：启动系统，观察浮筒液位计的运行情况，并进行必要的调试。
Start the system, observe the operation of the float level gauge, and make necessary adjustments.5.校准液位计：根据需要调整液位计的液位范围。
Calibrate the level gauge according to the required level range.6.维护和保养：定期进行浮筒液位计的维护和保养，确保其正常运行。
Perform regular maintenance and inspection on the float level gauge to ensure its normal operation.7.安全注意事项：在操作浮筒液位计时，请遵守相关的安全规定，以确保人身和设备的安全。

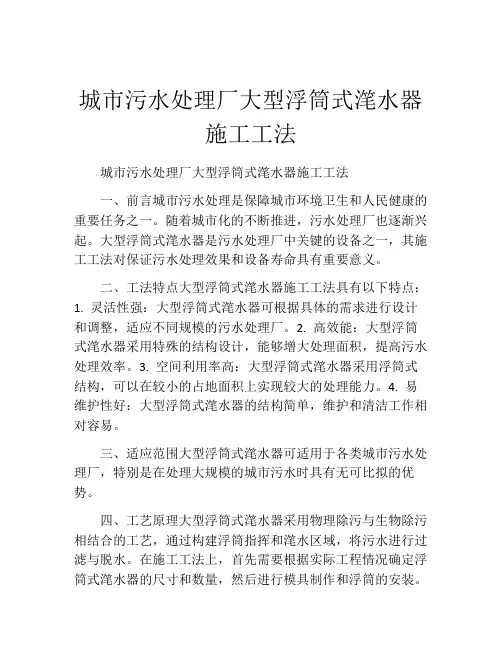

城市污水处理厂大型浮筒式滗水器施工工法(2)
城市污水处理厂大型浮筒式滗水器施工工法城市污水处理厂大型浮筒式滗水器施工工法一、前言城市污水处理是保障城市环境卫生和人民健康的重要任务之一。
随着城市化的不断推进，污水处理厂也逐渐兴起。
大型浮筒式滗水器是污水处理厂中关键的设备之一，其施工工法对保证污水处理效果和设备寿命具有重要意义。
二、工法特点大型浮筒式滗水器施工工法具有以下特点：1. 灵活性强：大型浮筒式滗水器可根据具体的需求进行设计和调整，适应不同规模的污水处理厂。
2. 高效能：大型浮筒式滗水器采用特殊的结构设计，能够增大处理面积，提高污水处理效率。
3. 空间利用率高：大型浮筒式滗水器采用浮筒式结构，可以在较小的占地面积上实现较大的处理能力。
4. 易维护性好：大型浮筒式滗水器的结构简单，维护和清洁工作相对容易。
三、适应范围大型浮筒式滗水器可适用于各类城市污水处理厂，特别是在处理大规模的城市污水时具有无可比拟的优势。
四、工艺原理大型浮筒式滗水器采用物理除污与生物除污相结合的工艺，通过构建浮筒指挥和滗水区域，将污水进行过滤与脱水。
在施工工法上，首先需要根据实际工程情况确定浮筒式滗水器的尺寸和数量，然后进行模具制作和浮筒的安装。
施工过程中，需注意浮筒的密封性和稳定性，确保其长期稳定地浮在水面上。
同时，还需进行管道连接和卸水系统的设置。
五、施工工艺1. 模具制作：根据浮筒式滗水器的尺寸要求，制作模具。
2. 浮筒安装：将制作好的浮筒根据一定间距和布置要求安装在水池中。
3. 密封和稳定性处理：安装好浮筒后，确保浮筒与水池之间的连接密封，同时增加浮筒的稳定性。
4. 管道连接：根据设计要求，连接进出水管道并进行密封处理。
5. 卸水系统设置：设置好卸水系统，确保污水的顺畅流入和排出。
六、劳动组织在施工过程中，需要合理组织施工人员，确保施工进度和质量。
同时，还需设立专门的质量检查和安全监测人员，协调施工过程中的各项工作。
七、机具设备施工工法所需的机具设备包括模具制作设备、起重机械、管道连接设备等。
浮筒滗水器安装施工方案
浮筒滗水器安装施工方案1. 引言本文档旨在提供浮筒滗水器的安装施工方案。
浮筒滗水器是一种常用于水利工程中的设备，可有效地过滤和排除水体中的杂质和固体颗粒。
本方案将介绍该设备的安装位置选择、施工步骤以及必要的注意事项。
2. 安装位置选择浮筒滗水器的安装位置选择是保证设备正常运行的重要因素。
合理的安装位置应具备以下特点：•滗水器与水体的连接管道应尽量短，以减少水流阻力。
•安装位置应避免水体中的泥沙、植物等杂质的积聚。
•应选择水体流速较慢、水质相对清洁的位置。
在选择安装位置时，需要充分考虑以上要素，并进行实地勘察和测量，以确保最佳的安装效果。
3. 施工步骤3.1 准备工作在开始施工之前，需要进行以下准备工作：•确定浮筒滗水器的型号和规格，以便安装时准确选择合适的配件。
•购买所需的材料和工具，如扳手、螺丝刀、密封胶等。
•检查施工现场是否具备安全条件，如是否需要佩戴个人防护装备。
3.2 安装浮筒按照以下步骤安装浮筒：1.在选择的安装位置上固定钢筋或倒角石等作为固定点，确保其稳定可靠。
2.将浮筒放置在固定点上，调整好位置，确保浮筒与水体保持合适的浮动状态。
3.使用螺丝刀或扳手将浮筒与固定点进行固定，确保浮筒不会因受外力而脱离固定点。
3.3 安装滤网按照以下步骤安装滤网：1.根据浮筒滗水器的型号和规格选择合适的滤网。
2.把滤网放置在浮筒的上方，并确保其与浮筒的接口部分对齐。
3.使用螺丝刀或扳手将滤网与浮筒进行固定，确保滤网不会因水流冲击而脱离浮筒。
3.4 连接出水管道按照以下步骤进行出水管道的连接：1.选择合适的出水管道，通常可使用 PVC 管材或橡胶软管。
2.将出水管道与滗水器底部的出水口进行连接。
3.使用密封胶进行密封处理，以确保出水口与管道连接处无泄漏。
4. 注意事项在浮筒滗水器的安装过程中，需要注意以下事项：1.安装过程中，严禁在滗水器上进行任何加工、切割等动作。
2.在安装过程中，应保证操作人员的安全，佩戴好个人防护装备，避免发生意外伤害。
滗水器操作手册
旋转式滗水器使用手册江苏吉轩能源设备有限公司重要提示：滗水器安装完毕后，接通正式电源，必须先进行电动推杆的运转相位测试，把转换开关打在就地位置，调整好时间继电器的两个时间，合上柜内空开，按推杆下降按钮，观察所控滗水器是否向下运动，如相反，立即停止，关闭电源，调整电动推杆的进线相位，至推杆运行方向与控制按钮相符即可。
1、概述滗水器主要由电动推杆执行机构、可移动的滗水堰槽和可旋转的出水总管组成。
位于水面以上的驱动装置，通过推杆执行机构使出水总管旋转，通过时间控制，以均匀的速度将处理出水撇出系统。
滗水器设有可转动的挡渣浮筒，其支承结构允许挡渣浮筒旋转，挡渣浮筒与堰槽同步工作。
在非操作时间，挡渣浮筒在整个堰槽长度方向上于堰槽平行，并位于堰槽上方。
当滗水器淹入水中时，挡渣浮筒通过浮力从堰槽向外漂移，在堰槽和挡渣浮筒之间形成一个清水区。
挡渣浮筒的漂移依靠浮力进行。
滗水器的堰口槽体为压制成型。
保证避免在滗水时对沉淀生物污泥的扰动。
由不锈钢及密封材料制成的旋转支承座支承出水旋转总管。
所有的连接装置必须保证密封无渗漏，出水管之间用法兰连接，并可以在无需将滗水器整体吊出池子的情况下拆卸承插连接。
就地控制箱面板上设有现场和远控转换开关。
控制箱内的控制是一套独立的子系统，可执行中控室的指令。
2、安装要求安装后堰口水平度为-3～+3mm/1000mm；3、运行方式：滗水器根据循环时间的不同，移动式堰槽在一定的时间内以某一速度下降将一定量的生物处理出水滗出系统。
滗水深度由电动推杆按设计要求确定，在调整电动推杆的运行及停止时间的条件下。
滗水器在整个滗水阶段的所有时间内连续地线形地排出处理出水。
滗水器的最高位和最低位设置限位开关。
与驱动电机进行联动控制。
滗水器的滗水速率在一个额定的范围内可进行调整，此范围根据工艺要求确定。
滗水器在通过停止x秒、启动N秒、停止x秒、启动N 秒……循环动作滗水至最低水位后以最大速率自动回程止停靠位，滗水行程结束。
滗水器技术说明
滗水器技术说明（一）供货范围本公司为本项目提供的XBS旋转式滗水器为成套设备，整套装置包括如下：可转动式滗水堰槽、拦渣浮筒；排水系统（包括出水支管、出水主管及排气管、回转支承等）；双推杆驱动装置、变频调整装置；此外配备就地控制箱（包括控制箱及PLC可编程序控制系统等）及基础螺栓等安全和有效运行所必须的附件及工具。
（二）简述及工作原理本产品用于CASS池中排水，是一种能随水位变化而能排出池内上清液的设备，广泛用于城市污水、化工、食品等行业的污水处理工程。
工作原理：工作时，推杆在设定的时间内，通过变频调速装置来控制双电动推杆，实现无级调速，将滗水槽缓慢下降至水面，使堰口与水面始终保持一定深度，确保整体滗水功能。
拦渣浮筒机构受浮力作用自动张开，推开并挡截浮渣，使上清液经堰口通过滗水槽至回转排水管排出池外，池中水面随之匀速下降，直至堰槽下降到水下以下30～50mm，并滗完这一层水时，完成滗水功能，堰槽内推杆快速回复到初始原点位置（上水位）。
等待下一周期的动作，以上可分手动和自动两种控制形式，并可与污水处理总系统接口，实现全自动化运行管理。
（三）技术规格参数表（四）设备的可靠性及耐久性该设备主要由拦渣浮筒、滗水堰槽、排水系统、驱动装置及电气控制系统等构成。
1．拦渣浮筒及滗水堰槽它们采用不锈钢制成，滗水堰槽由δ3mm钢板折制而成，出水堰口长度为8m。
为了不让水面的浮渣进入排水分管而影响此工艺的出水水质，我们设计了可自由转动的拦渣浮筒，将一根轴与滗水槽相连；在滗水时，拦渣浮筒绕轴随水位下降而自由旋转，以保证浮筒上平面始终与水面平行，并保证高出水平面一定值，与滗水堰槽整体构成一个密闭的水区；从而将浮渣全部挡在外边。
密闭的水区为尚好的上清液，通过一个低于水平面30-50mm整体可调的滗水槽的出水平堰，流入安装在其上面的排水分管。
滗水堰槽的出水平堰做成可调，且是整体结构，主要为了得到均匀的出水水面，这样安装更容易保证水平度≤2mm，制造工艺简单，且方便了维修。
浮筒滗水器安装施工方案
浮筒滗水器安装施工方案一、施工前期准备现场勘查：详细了解施工现场的环境、地形、水文条件，确保施工方案的可行性。
设计图纸审核：根据设计图纸，核对浮筒滗水器的规格、型号、数量等，确保与设计要求一致。
施工方案制定：根据现场勘查结果和设计要求，制定详细的施工方案，包括施工顺序、时间节点、质量标准等。
人员培训：对施工人员进行技术培训和安全教育，确保他们熟悉施工工艺和操作规程。
二、模具制作与浮筒安装模具制作：根据设计图纸制作浮筒模具，确保模具尺寸精确、结构牢固。
浮筒安装：按照施工方案，依次将浮筒吊装至指定位置，确保安装位置准确、稳固。
三、浮筒密封与稳定性处理密封处理：在浮筒连接处涂抹密封胶，确保浮筒之间连接紧密、不漏水。
稳定性处理：根据现场实际情况，采取相应措施提高浮筒的稳定性，如增设固定装置、调整浮筒间距等。
四、管道连接与密封管道连接：按照设计要求，将进出水管道与浮筒滗水器连接，确保连接牢固、不漏水。
密封处理：在管道连接处涂抹密封胶或使用密封垫，确保管道连接处密封良好。
五、卸水系统设置卸水系统安装：根据设计要求，安装卸水系统，确保卸水流畅、稳定。
卸水系统调试：对卸水系统进行调试，确保卸水系统正常工作，满足设计要求。
六、劳动组织与人员安排施工队伍组建：组建专业的施工队伍，明确各岗位的职责和任务。
人员分配：根据施工进度和工作量，合理分配施工人员，确保施工顺利进行。
七、机具设备与材料准备机具设备准备：根据施工需要，准备相应的机具设备，如吊装设备、切割设备等。
材料准备：按照设计要求，准备足够的施工材料，如浮筒、密封胶、管道等。
八、施工安全与质量控制安全管理：制定详细的安全管理制度和操作规程，确保施工过程中的安全。
质量控制：建立严格的质量控制体系，对施工过程进行全面监控，确保施工质量符合设计要求。
以上即为浮筒滗水器安装施工方案的主要内容，供您参考。
在实际施工过程中，还需根据实际情况进行灵活调整和优化。
滗水器技术规范书
海利牌HLB型浮动式重力滗水器技术性能介绍1. 采用浮筒追随液位——安全可靠、经济合理如下图所示，本滗水器的止污阀始终位于浮筒与滗水装置（装设止污阀的滗水管）之间并安装在滗水管的上部，堰口安装在止污阀的顶部并始终处于水面下约200~400mm（该值可视浮渣情况进行调整）处，连续均匀地收集清液并依次通过止污阀、滗水管、特制软管、法兰管接头、自动阀门和生化池外部管路排出池外，堰口与止污阀、滗水管和浮筒一起始终追随生化池液位的升降顺沿支架导杆而升降。
当生化池液位到达最低液位时，如果排水继续进行，滗水管已经落座于固定支架上，滗水器不再继续下降，同时，因生化池内外液位差太小，不足以克服止污阀内浮球的浮力，止污阀将自动关闭堰口而终止排水，避免了浮渣和污泥排出池外。
图1. 浮动式重力滗水器结构原理图可见，本设备不但能连续排水、追随生化池液位，而且在排水程序出现故障的情况下，能正常工作，不会沉入泥中，更不会排出泥渣，抗故障能力很强。
2. 多种阻止泥渣逃逸的措施——排水质量更好由图1知，本方滗水器主要由滗水装置、浮筒、软管和支架组成，结构整体呈“一”字形状，其中滗水装置是关键的部件，它主要由滗水管和止污阀构成，结构如图2所示。
图2表示生化池在进水、曝气、沉淀工序时止污阀的状态。
由图2知，在滗水器闲置时，装设在滗水管顶部的止污阀因浮球的浮力紧压堰口而隔绝滗水管内外的空间，使由曝气而形成的气泡、污泥、污水等三相混合物不会进入滗水管，从而保证了排水的质量。
图3表示 生化池在滗水工序时止污阀的状态。
由图3知，滗水装置位于圆柱形浮筒的下方，浮筒的浸没深度和宽度足以挡住浮渣被吸入堰口，止污阀中的浮球在浮力、重力和流动压力的综合作用下，离开堰口而退至球笼的最下方，生化池的上清液穿过堰口、顺着浮球表面进入滗水管，并依次通过特制软管、池外阀门和管路而排出池外。
3. 排水阻力小——节省污水入厂能耗本滗水器排水阻力极小，所需的最小水头（水池最低液位与受纳水体液位的差，即排水所需的最小落差）可小到0.1m ，既便于水池的纵向布置，又减少了入厂污水泵所需的扬程，降低了污水泵的运行能耗①。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

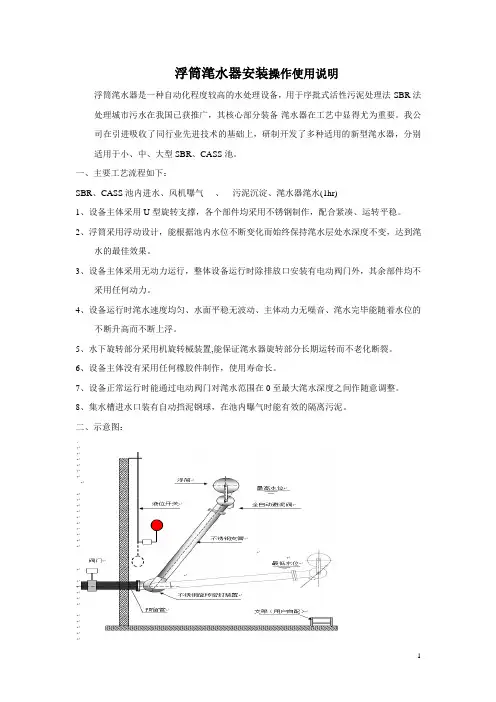

浮筒滗水器安装操作使用说明
浮筒滗水器是一种自动化程度较高的水处理设备，用于序批式活性污泥处理法-SBR法处理城市污水在我国已获推广，其核心部分装备-滗水器在工艺中显得尤为重要。
我公司在引进吸收了同行业先进技术的基础上，研制开发了多种适用的新型滗水器，分别适用于小、中、大型SBR、CASS池。
一、主要工艺流程如下：
SBR、CASS池内进水、风机嚗气、污泥沉淀、滗水器滗水(1hr)
1、设备主体采用U型旋转支撑，各个部件均采用不锈钢制作，配合紧凑、运转平稳。
2、浮筒采用浮动设计，能根据池内水位不断变化而始终保持滗水层处水深度不变，达到滗
水的最佳效果。
3、设备主体采用无动力运行，整体设备运行时除排放口安装有电动阀门外，其余部件均不
采用任何动力。
4、设备运行时滗水速度均匀、水面平稳无波动、主体动力无噪音、滗水完毕能随着水位的
不断升高而不断上浮。
5、水下旋转部分采用机旋转械装置,能保证滗水器旋转部分长期运转而不老化断裂。
6、设备主体没有采用任何橡胶件制作，使用寿命长。
7、设备正常运行时能通过电动阀门对滗水范围在0至最大滗水深度之间作随意调整。
8、集水槽进水口装有自动挡泥钢球，在池内曝气时能有效的隔离污泥。
二、示意图：
三、工作原理
滗水器由集水堰槽、旋转浮筒、及旋转法兰等组成。
浮筒带动集水堰槽及排水支管绕滗水
主管旋转，从而使滗水堰口上下弧形运动，达到滗出上清液的目的。
四、设备主要优点：
1、水下旋转部分采用机旋转械装置,。
2、设备主体没有采用任何橡胶件。
3、滗水完毕能依靠自身浮力上浮。
五、操作：
手动：
滗水时人工打开手动阀门，滗水器开始滗水,水位排到要求时，关闭出水阀门，滗水器停止出水。
自动：
滗水时打开电动阀门，滗水器开始滗水，水位排到要求时时，池内浮球液位计工作，
出水电动阀门自动关闭，滗水结束。
（在此期间如果需要调节出水的流量，可以通过按装一个手动阀门来实现）。
六、滗水器安装说明
安装部骤： (1) 根据图纸尺寸量池内各部位的预埋件尺寸看是否一致。
(2) 核准预埋件尺寸后,首先将与滗水器对接的法兰跟预埋管道焊接好,焊接时保证法兰上
口两螺丝孔水平,保证法兰两侧到墙距离一致。
(3) 用角铁或方管做一个支架（高度根据池底到预埋出水管之间的距离来定，一般比预埋
出水管中心低）。
浮筒两端调整水平
支架
预埋出水管
（4）把滗水器放在支架上，将滗水器对接法兰与预埋管对接法兰用螺丝连接起来,并调正好浮筒两端,保证水平,然后拧紧法兰螺丝。
(5) 池外安装电动阀门或手动阀门。
（6）自动控制时，水池内需安装浮球液位开关，浮球距出水管上方不得少于100mm。
